Marca	Cameo
Modello	CLSB83 (connettori XLR 3 pin)
Tipo di prodotto	Splitter / Booster DMX 8 canali
Protocollo	DMX-512
Ingressi DMX	2 (pannello frontale e posteriore, cablate in parallelo)
Connettori di ingresso DMX	XLR 3 pin maschio
Uscite DMX Thru	2 (pannello frontale e posteriore, cablate in parallelo)
Connettori di uscita DMX Thru	XLR 3 pin femmina
Uscite DMX (isolate galvanicamente)	8, su XLR 3 pin femmina
Resistenza di terminazione	Commutabile sull'uscita DMX THRU (120 Ω)
Indicatori LED	8 x Power (alimentazione), 8 x Signal
Controlli	Interruttore Power On/Off, tasto Terminator
Alimentazione	Trasformatore toroidale, 230 V / 50 Hz, 15 W max
Dimensioni (L x A x P)	483 x 44 x 160 mm
Peso	3 kg
Montaggio su rack	1 U, 19 pollici
Accessori forniti	Cavo di alimentazione
Garanzia del produttore	2 anni (sotto condizioni)
Manutenzione e pulizia	Utilizzare un panno asciutto; scollegare prima della pulizia
Pezzi di ricambio	Fusibile di ricambio (stesso tipo e calibro)
Informazioni generali	Uso professionale per spettacoli; non guardare il fascio luminoso a meno di 40 cm

Domande frequenti - CLSB83 Cameo

Qual è il ruolo del Cameo CLSB83?

Il CLSB83 è uno splitter/booster DMX a 8 canali che permette di distribuire un segnale DMX fino a 8 linee indipendenti, ciascuna in grado di alimentare fino a 32 dispositivi DMX. Isola galvanicamente ogni uscita per evitare loop di massa.

Qual è la differenza tra i modelli CLSB83 e CLSB85?

Il CLSB83 utilizza connettori XLR 3 pin per tutti gli ingressi/uscite DMX, mentre il CLSB85 utilizza connettori XLR 5 pin.

Come utilizzare la funzione di terminazione (Terminator)?

Attivare la resistenza di terminazione da 120 Ω (tasto premuto) sull'uscita DMX THRU dell'ultimo dispositivo della catena di splitter/booster. Se si utilizza un solo splitter, attivarla comunque.

Posso utilizzare gli ingressi DMX anteriore e posteriore contemporaneamente?

No, i due ingressi sono cablati in parallelo (nessuna funzione Merge). Collegare un solo controller DMX alla volta, sull'ingresso anteriore o posteriore.

Quanti dispositivi DMX posso collegare su ogni uscita?

Ciascuna delle 8 uscite può alimentare una linea DMX di massimo 32 dispositivi. L'ultimo dispositivo di ogni linea deve avere la terminazione attivata.

Come sapere se un'uscita funziona?

I LED Signal (fila inferiore) si accendono quando un segnale DMX è presente sull'uscita corrispondente. I LED Power indicano che l'uscita è alimentata.

Quale tipo di cavo DMX utilizzare?

Utilizzare un cavo DMX standard con connettori XLR 3 pin (per CLSB83). Rispettare il cablaggio: pin 1 = schermo, pin 2 = DMX -, pin 3 = DMX +. Non collegare mai lo schermo alla massa del connettore.

Posso utilizzare l'apparecchio per l'illuminazione domestica?

No, questo prodotto è progettato per un uso professionale nello spettacolo. Non è adatto per l'illuminazione domestica.

Cosa fare se il fusibile salta regolarmente?

Sostituire il fusibile con uno identico (stesso calibro). Se il problema persiste, consultare un centro di riparazioni autorizzato. Non sostituire mai con un fusibile di calibro diverso.

Come pulire l'apparecchio?

Scollegare l'apparecchio e pulirlo con un panno asciutto. Non utilizzare liquidi o aerosol. Non bloccare le fessure di ventilazione.

MANUALE UTENTE CLSB83 Cameo

Grazie per aver scelto un prodotto Cameo Light.

Questo dispositivo è stato sviluppato e prodotto in conformità con elevati standard qualitativi che ne garantiscono il regolare funzionamento per molti anni.

Per utilizzare al meglio il nuovo dispositivo DMX di Cameo Light si consiglia di leggere attentamente il presente manuale.

Per maggiori informazioni su Cameo Light consultare la nostra pagina Web WWW.CAMEOLIGHT.COM.

DISTRIBUTORE DMX

8 CANALI

CLSB83/CLSB85

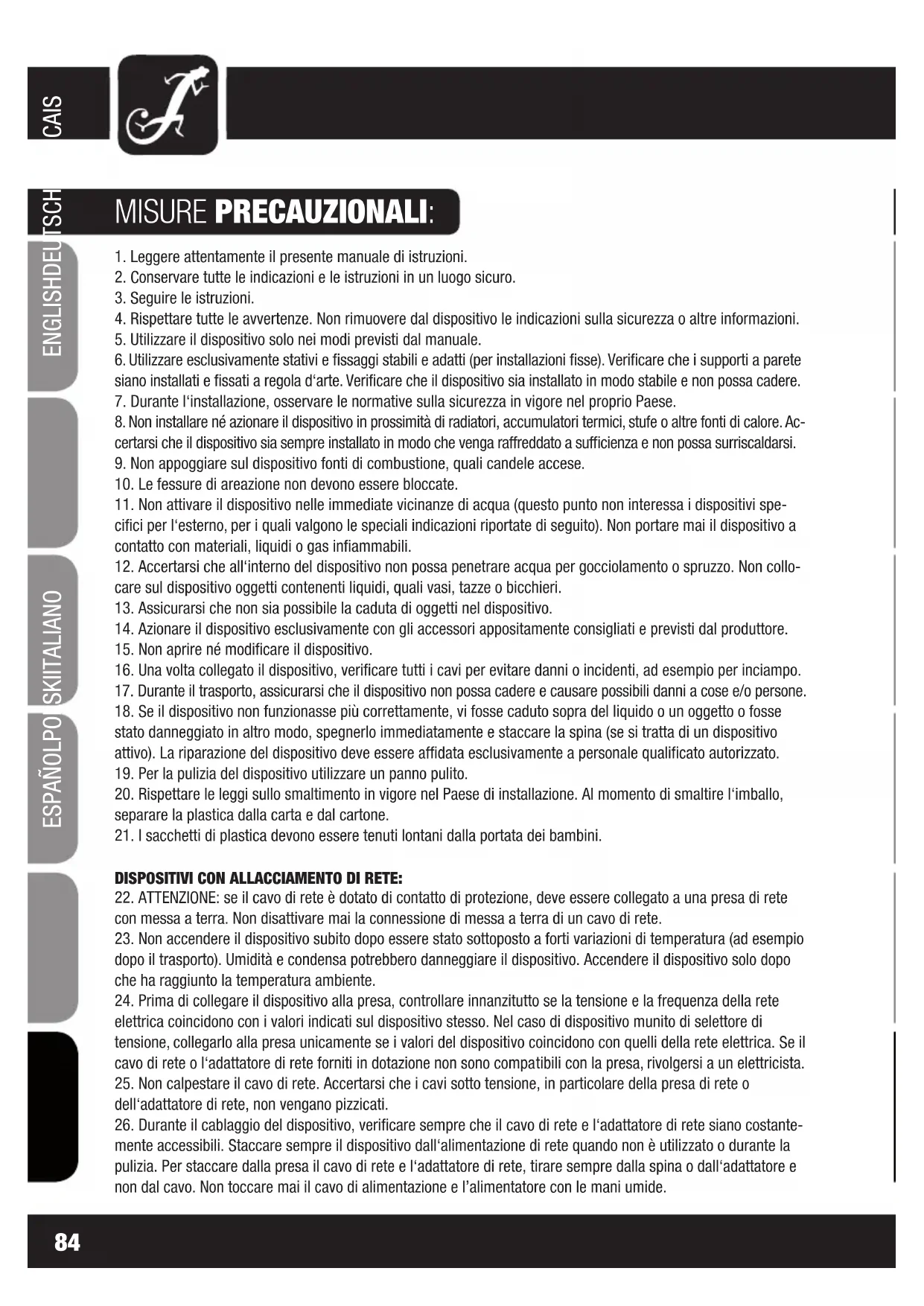

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.
5. Utilizzare il dispositivo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate.
11. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.
12. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collo-care sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.
13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non aprire né modificare il dispositivo.
16. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
18. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
19. Per la pulizia del dispositivo utilizzare un panno pulito.
20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l'imballo, separare la plastica dalla carta e dal cartone.
21. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE:

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.

2. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.

3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.

4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.

5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costante-mente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l'adattatore di rete, tirare sempre dalla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.

SICUREZZA:

1. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.
2. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.
3. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete dalla presa.
4. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.
5. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete dalla presa.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE:

non togliere mai il coperchio di protezione per evitare il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell'utente. Le riparazioni dovranno essere realizzate esclusivamente da tecnici qualificati.

Il triangolo isoscele con il simbolo del fulmine indica la presenza nel dispositivo di tensioni non isolate, “pericolose”, che possono provocare scosse dannose alla salute.

Il triangolo isoscele con punto esclamativo avverte di importanti segnalazioni relative all'uso e alla manutenzione.

ATTENZIONE! INDICAZIONI IMPORTANTI RELATIVE AI PRODOTTI DI ILLUMINAZIONE

1. Non guardare il fascio di luce da distanze inferiori a 40 cm.
2. Non guardare mai a lungo il fascio di luce da breve-media distanza.
3. Non guardare mai il fascio di luce con dispositivi ottici quali le lenti d'ingrandimento.
4. In alcuni casi, in persone sensibili gli effetti stroboscopici possono causare attacchi epilettici. Pertanto, le persone affette da epilessia devono assolutamente evitare luoghi in cui vengono impiegati effetti stroboscopici.

Il prodotto è stato sviluppato per un uso professionale nella tecnologia applicata a spettacoli e non è idoneo all'impiego nell'illuminazione domestica.

INTRODUZIONE:

DISTRIBUTORE DMX A 8 CANALI

CLSB83 (collegamenti XLR a 3 poli)

CLSB85 (collegamenti XLR a 5 poli)

CARATTERISTICHE:

• Dispositivo per montaggio in rack da 19" e 1 U
• Ingresso DMX e presa di uscita DMX in parallelo (THRU) sui pannelli frontale e posteriore
  • 8 uscite DMX a separazione galvanica (splitter)
• Estensione di una catena DMX (max 32 dispositivi) per un totale di 8 x 32
• Resistenza di terminazione commutabile per l'uscita DMX THRU
  • LED di tensione e di segnale per ogni canale

CONNESSIONI, COMANDO E VISUALIZZAZIONE:

PANNELLO FRONTALE

1 DMX IN 2 DMX THRU

1 DMX IN

Modello CLSB83: Ingresso DMX con presa XLR maschio a 3 poli per la connessione di un dispositivo di controllo DMX.

Modello CLSB85: Ingresso DMX con presa XLR maschio a 5 poli per la connessione di un dispositivo di controllo DMX.

Nota importante: i cavi di segnale degli ingressi DMX sui pannelli frontale e posteriore sono disposti in parallelo (senza funzione di fusione). Per evitare malfunzionamenti dei terminali DMX (fari LED, teste mobili ecc.), per collegare un dispositivo di controllo DMX utilizzare unicamente l'ingresso DMX sul pannello frontale o l'ingresso DMX sul pannello posteriore.

2 DMX THRU

Modello CLSB83: Presa XLR femmina a 3 poli per l'inoltro del segnale DMX presente sull'ingresso DMX (DMX IN) a un altro distributore DMX.

Modello CLSB85: Presa XLR femmina a 5 poli per l'inoltro del segnale DMX presente sull'ingresso DMX (DMX IN) a un altro distributore DMX.

Nota importante: I cavi di segnale delle uscite DMX THRU sul pannello frontale e posteriore sono disposti in parallelo (senza funzione di splitter). Per evitare malfunzionamenti, per l'inoltro del segnale DMX utilizzare esclusivamente la presa DMX THRU sul pannello frontale o la presa DMX THRU sul pannello posteriore.

CHANNEL 1 2 3 4 5 6 7 8 3 4 5 TERMINATOR 6 ON OFF POWER

3 LED DI TENSIONE DEI CANALI 1 - 8

I LED della fila superiore indicano l'invio di tensione dei canali da 1 a 8.

4 LED DI SEGNALE DEI CANALI 1 - 8

I LED della fila inferiore indicano se sulle uscite DMX da 1 a 8 è presente un segnale DMX.

5 TERMINATOR

Resistenza di terminazione commutabile da 120 ohm per la presa di uscita DMX THRU. Per evitare malfunzionamenti, attivare la resistenza di terminazione solo nell'ultimo distributore della catena (lasciando premuto l'interruttore TERMINATOR). Attivare la resistenza di terminazione anche se in un impianto DMX si utilizza un solo distributore.

6 POWER ON/OFF

Interruttore di accensione/spegnimento del dispositivo.

CONNESSIONI, COMANDO E VISUALIZZAZIONE:

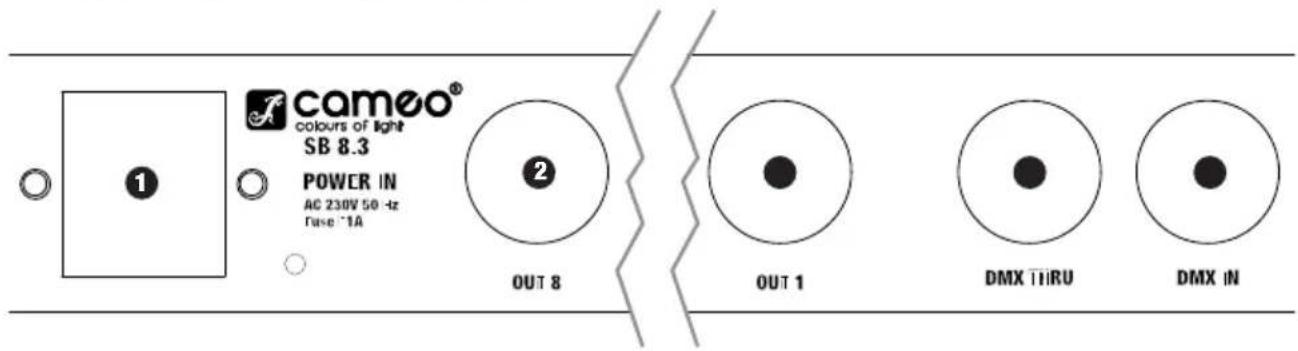

PANNELLO POSTERIORE (in figura CLSB83)

cameo® colours of light SB 8.3 POWER IN AC 230V 50 -4z Fuse -1A ① ② OUT 8 OUT 1 DMX TIRU DMX IN

① PRESA DI RETE IEC CON PORTAFUSIBILE INTEGRATO

Serve per l'alimentazione di tensione del dispositivo. In dotazione viene fornito un cavo di rete idoneo.

NOTE IMPORTANTI: PRIMA della messa in funzione assicurarsi che la tensione di rete dell'alimentatore elettrico e la tensione di esercizio del dispositivo coincidano! Sostituire il fusibile esclusivamente con un fusibile dello stesso tipo e con gli stessi valori (v. stampigliatura).

Se il fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

2 OUT 1 - 8

Modello CLSB83: Uscita DMX con presa XLR femmina a 3 poli per il collegamento di un terminale DMX o di più terminali DMX in una catena (max 32). Per l'ultimo dispositivo DMX (faro, testa mobile ecc.) di una catena DMX utilizzare sempre un connettore terminale (terminatore).

Modello CLSB85: Uscita DMX con presa XLR femmina a 5 poli per il collegamento di un terminale DMX o di più terminali DMX in una catena (max 32). Per l'ultimo dispositivo DMX (faro, testa mobile ecc.) di una catena DMX utilizzare sempre un connettore terminale (terminatore).

3 DMX THRU

Modello CLSB83: Presa XLR femmina a 3 poli per l'inoltro del segnale DMX presente sull'ingresso DMX (DMX IN) a un altro distributore DMX.

Modello CLSB85: Presa XLR femmina a 5 poli per l'inoltro del segnale DMX presente sull'ingresso DMX (DMX IN) a un altro distributore DMX.

Nota importante: I cavi di segnale delle uscite DMX THRU sul pannello frontale e posteriore sono disposti in parallelo (senza funzione di splitter). Per evitare malfunzionamenti, per l'inoltro del segnale DMX utilizzare esclusivamente la presa DMX THRU sul pannello frontale o la presa DMX THRU sul pannello posteriore.

4 DMX IN

Modello CLSB83: Ingresso DMX con presa XLR maschio a 3 poli per la connessione di un dispositivo di controllo DMX.

Modello CLSB85: Ingresso DMX con presa XLR maschio a 5 poli per la connessione di un dispositivo di controllo DMX.

Nota importante: i cavi di segnale degli ingressi DMX sui pannelli frontale e posteriore sono disposti in parallelo (senza funzione di fusione). Per evitare malfunzionamenti dei terminali DMX (fari LED, teste mobili ecc.), per collegare un dispositivo di controllo DMX utilizzare unicamente l'ingresso DMX sul pannello frontale o l'ingresso DMX sul pannello posteriore.

TECNOLOGIA DMX:

DMX512

DMX (Digital Multiplex) è la sigla di un protocollo di trasmissione universale per la comunicazione tra dispositivi e controller. Un controller DMX invia dati DMX ai dispositivi DMX collegati. I dati DMX vengono sempre trasmessi come flusso di dati seriale, che viene inoltrato da un dispositivo collegato al successivo attraverso le connessioni (connettori XLR) DMX IN e DMX OUT presenti per ogni dispositivo DMX compatibile, per un massimo di 32 dispositivi. L'ultimo dispositivo della catena deve essere dotato di un connettore terminale (terminatore).

COLLEGAMENTO DMX

DMX è il linguaggio condiviso che consente l'accoppiamento tra diversi tipi di dispositivo e modelli di produttori differenti e il controllo da parte di un controller centrale, a condizione che tutti i dispositivi e il controller siano DMX compatibili. Per una trasmissione dei dati ottimale, il cavo che collega i singoli dispositivi deve essere il più corto possibile.

L'ordine dei dispositivi nella rete DMX non influisce sull'indirizzamento. Il dispositivo con indirizzo DMX 1 può quindi trovarsi in una posizione qualsiasi della catena DMX (seriale): all'inizio, alla fine o in qualsiasi punto al centro. Se a un dispositivo viene assegnato l'indirizzo DMX 1, il controller "sa" di dover inviare a questo dispositivo tutti i dati attribuiti all'indirizzo 1, indipendentemente dalla sua posizione nella interconnessione DMX.

ACCOPPIAMENTO SERIALE DI PIÙ PROIETTORI

1. Collegare il connettore XLR maschio (a 3 o 5 poli) del cavo DMX con l'uscita DMX (presa XLR femmina) del primo dispositivo DMX (ad esempio controller DMX).
2. Collegare il connettore XLR femmina del cavo DMX connesso al primo proiettore DMX con l'ingresso DMX (presa XLR maschio) del successivo dispositivo DMX. Analogamente, collegare l'uscita DMX di questo dispositivo con l'ingresso DMX del dispositivo seguente e così via.
   Tenere presente che in linea di principio i dispositivi DMX sono collegati in serie e i collegamenti non si possono condividere senza uno splitter attivo. In una catena DMX i dispositivi DMX non possono essere più di 32.

Un'ampia scelta di cavi DMX è disponibile nelle linee di prodotti Adam Hall 3 STAR, 4 STAR e 5 STAR.

CAVO, CONNETTORE TERMINALE, ADATTATORE:

CAVO DMX:

In caso di cavi di propria realizzazione, procedere secondo le figure di questa pagina. Non collegare mai la schermatura dei cavi con il contatto di massa del connettore e assicurarsi che la schermatura non entri in contatto con l'involucro del connettore XLR. Il contatto di massa della schermatura può generare guasti al sistema.

Configurazione dei connettori:

Cavo DMX con connettori XLR a 3 poli:

Cavo DMX con connettori XLR a 5 poli:

5 4 3 2 1 DMX + DMX - Shield

Pin 4 e 5 non assegnati.

CONNETTORE TERMINALE DMX (TERMINATORE):

Per evitare errori di sistema, l'ultimo dispositivo di una catena DMX deve essere dotato di una resistenza di terminazione (120 ohm, 1/4 W).

Connettore XLR a 3 poli con resistenza di terminazione: K3DMXT3

Connettore XLR a 5 poli con resistenza di terminazione: K3DMXT5

Configurazione dei connettori:

Connettore XLR a 3 poli: Connettore XLR a 5 poli:

li: Connettore XL 1 3 2

1 2 3 4 5

CAVO, CONNETTORE TERMINALE, ADATTATORE:

ADATTATORE DMX:

Se si utilizzano degli adattatori, in una catena DMX si possono anche combinare dispositivi DMX con collegamenti a 3 poli e dispositivi DMX con collegamenti a 5 poli.

Adattatore DMX XLR maschio 5 poli a XLR femmina 3 poli: K3DGF0020

Configurazione dei connettori 5 4 3 2 DMX + DMX - Shield

Pin 4 e 5 non assegnati.

Adattatore DMX XLR maschio 3 poli a XLR femmina 5 poli: K3DHM0020

Configurazione dei connettori 1 3 2 DMX + DMX - Shield 4 5 3 2 1

Pin 4 e 5 non assegnati.

ESEMPIO DI CABLAGGIO:

ESEMPIO DI CABLAGGIO:

DATI TECNICI:

Nome del modello: CLSB83 CLSB85

Tipo di prodotto: Distributore DMX Distributore DMX
Tipo: Protocollo DMX 512 Protocollo DMX 512
Ingressi DMX: 2 (paralleli) 2 (paralleli)
Connessioni ingressi DMX: XLR maschio a 3 poli XLR maschio a 5 poli
Uscite DMX THRU: 2 (paralleli) 2 (paralleli)
Connessioni di uscita DMX THRU: XLR femmina a 3 poli XLR femmina a 5 poli
Uscite DMX: 8 (con separazione galvanica) 8 (con separazione galvanica)
Connessioni uscite DMX:	XLR femmina a 3 poli XLR femmina a 5 poli
Dispositivi di comando:	Power On/Off, terminatore di uscita DMX THRU	Power On/Off, terminatore di uscita DMX THRU
Indicatori:	8 LED di tensione, 8 LED di segnale	8 LED di tensione, 8 LED di segnale
Collegamento alla rete:	Presa IEC	Presa IEC
Alimentazione:	Trasformatore	Trasformatore
Tensione di esercizio:	230 V AC, 50 Hz	230 V AC, 50 Hz
Assorbimento di potenza (max):	15 W	15 W
Ingombro (L x H x P): 483 x 44 x 160 mm 483 x 44 x 160 mm
Peso:	3 kg	3 kg
Accessori forniti in dotazione:	Cavo di alimentazione	Cavo di alimentazione

DICHIARAZIONI DEL PRODUTTORE:

GARANZIA DEL PRODUTTORE

Questa garanzia copre il prodotto Adam Hall della marca CAMEO da Lei acquistato. I diritti legali di garanzia verso il venditore non sono oggetto della presente garanzia. Questa garanzia costituisce piuttosto la base di altri diritti verso Adam Hall.

Con la presente garanzia, Adam Hall assicura che il prodotto acquistato presso Adam Hall o un partner di Adam Hall, in normali condizioni d'uso resterà privo di difetti di materiale e di lavorazione per un periodo di 2 anni dalla data di acquisto. Il periodo di garanzia inizia con la data dell'acquisto. La certificazione della data di acquisto, necessaria a rendere valido il diritto ai servizi di garanzia, avviene attraverso lo scontrino oppure con la bolla di spedizione riportanti la data di acquisto. L'acquirente ha diritto al servizio di garanzia alle condizioni e secondo le disposizioni riportate in questo documento, qualora sia necessaria una riparazione durante il periodo di durata della garanzia.

Questa garanzia vale solo per l'acquirente originale del prodotto distribuito da Adam Hall e non è trasferibile a terzi cui sia stata trasferita la proprietà del prodotto Adam Hall da parte dell'acquirente originale.

Durante il periodo di validità della garanzia, i componenti difettosi o il prodotto Adam Hall vengono riparati o sostituiti. Tutti i componenti sostituiti e/o rimossi durante la presente garanzia diventano proprietà di Adam Hall.

Nell'improbabile caso in cui il prodotto Adam Hall acquistato presenti ripetutamente un difetto, Adam Hall può decidere, a propria discrezione, di sostituire il suddetto prodotto con un prodotto simile che offra almeno le stesse prestazioni.

Adam Hall non garantisce il funzionamento privo di guasti o difetti del prodotto. Adam Hall esclude qualsiasi responsabilità per danni attribuibili alla mancata osservanza delle istruzioni incluse nella dotazione.

Questa garanzia non è estesa a quanto segue:

- Parti soggette ad usura (ad es. batteria, tubi)

- Apparecchi di cui sia stato rimosso o danneggiato il numero di serie o sui quali siano insorti difetti in conseguenza di un incidente

- Utilizzo non conforme o errato o altre cause esterne

- Apparecchi che non siano stati utilizzati conformemente ai parametri di esercizio, stabiliti nei documenti per l'utente inclusi nella dotazione del prodotto

- Apparecchi che siano stati riparati a causa dell'impiego di parti non prodotto

- Apparecchi che siano stati sottoposti a interventi di manutenzione, modifica o riparazione da terzi che non siano Adam Hall o un partner di assistenza autorizzato

Le presenti disposizioni e condizioni costituiscono l'accordo di garanzia completo ed esclusivo tra l'Acquirente e Adam Hall per il prodotto Adam Hall acquistato.

Questa garanza è valida solo all'interno del territorio europeo. Fuori dall'Europa, si prega di rivolgersi ai nostri partner rivenditori ufficiali.

DICHIARAZIONI DEL PRODUTTORE:

LIMITAZIONE DI RESPONSABILITÀ

Laddove nei prodotti hardware Adam Hall insorgessero difetti di materiale o di fabbricazione (in conformità con la dichiarazione di garanzia di cui sopra) durante il periodo di garanzia, il Cliente usufruirebbe, come unico ed esclusivo diritto previsto dalla presente garanzia, della riparazione o sostituzione dell'apparecchio. La massima responsabilità di Adam Hall è limitata, come espressamente indicato nella presente garanzia, al prezzo d'acquisto o ai costi di riparazione o sostituzione (optando per l'importo minore) dei componenti che risultano difettosi nonostante siano stati correttamente utilizzati.

Adam Hall non è responsabile di alcun danno provocato dal prodotto o dal suo malfunzionamento, ivi compresi mancati guadagni, perdite e danni speciali indiretti o conseguenti. Adam Hall inoltre non è responsabile verso reclami presentati da terzi né verso richieste avanzate dal cliente a nome di terzi.

La presente limitazione di responsabilità vale indipendentemente dal fatto che i danni siano oggetto di procedimenti giudiziari o che le richieste di risarcimento danni siano presentate ai sensi della presente garanzia o per atti illeciti (incluse negligenza e responsabilità oggettiva) o per pretese contrattuali o di altra natura, e non può essere né annullata né modificata da nessuno. La presente limitazione di responsabilità è valida anche nel caso in cui l'utente abbia avvisato Adam Hall o un rappresentante autorizzato circa la possibilità di tali danni. Tale limitazione non è però valevole in caso di richieste per risarcimento danni in relazione a danni a persone.

La garanzia del produttore accorda all'Acquirente determinati diritti; possono tuttavia competere ulteriori diritti in funzione della giurisdizione di pertinenza (stato o regione). Si consiglia quindi di consultare le leggi applicabili per determinare in modo esaustivo i propri diritti.

RICORSO ALLA GARANZIA

Per usufruire della garanzia, rivolgersi direttamente ad Adam Hall o al rivenditore autorizzato Adam Hall, presso il quale è stato acquistato il prodotto.

DICHIARAZIONE DI CONFORMITÀ CE

I dispositivi distribuiti da Adam Hall ottemperano (ove del caso) ai requisiti essenziali e ad altre specifiche rilevan- ti delle direttive 1999/5/CE (R&TTE - Apparecchiature radio e apparecchiature terminali di telecomunicazione), 2004/108/CE (EMC - Compatibilità elettromagnetica) e 2006/95/CE (LVD - Materiale elettrico a bassa tensione). Per ulteriori informazioni, consultare il sito www.adamhall.com.

DICHIARAZIONI DEL PRODUTTORE:

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri paesi europei in cui si attui la raccolta differenziata)

Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separatamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cicli economici sostenibili.

I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

PROTEZIONE DELL'AMBIENTE E RISPARMIO ENERGETICO

Il risparmio energetico contribuisce attivamente alla protezione ambientale. Spegnere tutti i dispositivi elettrici non utilizzati. Staccare la spina dei dispositivi non utilizzati per evitare che consumino corrente in modalità stand-by.

Adam Hall GmbH, tutti i diritti riservati. I dati tecnici e le caratteristiche del prodotto possono essere soggetti a modifiche. È vietata la copia, la traduzione e qualsiasi altra riproduzione delle presenti istruzioni d'uso o di parte di esse senza previa autorizzazione.
