Marka	Cameo
Model	CLSB83 (złącza XLR 3-pin)
Typ produktu	Splitter / booster DMX 8 kanałów
Protokół	DMX-512
Wejścia DMX	2 (panel przedni i tylny, połączone równolegle)
Złącza wejściowe DMX	XLR 3-pin męskie
Wyjścia DMX Thru	2 (panel przedni i tylny, połączone równolegle)
Złącza wyjściowe DMX Thru	XLR 3-pin żeńskie
Wyjścia DMX (izolowane galwanicznie)	8, na XLR 3-pin żeńskich
Rezystancja terminująca	Przełączana na wyjściu DMX THRU (120 Ω)
Wskaźniki LED	8 x Power (zasilanie), 8 x Signal
Sterowanie	Przełącznik Power On/Off, przycisk Terminator
Zasilanie	Transformator toroidalny, 230 V / 50 Hz, 15 W max
Wymiary (S x W x G)	483 x 44 x 160 mm
Waga	3 kg
Montaż rackowy	1 U, 19 cali
Akcesoria w zestawie	Przewód zasilający
Gwarancja producenta	2 lata (pod warunkami)
Konserwacja i czyszczenie	Używać suchej szmatki; odłączyć przed czyszczeniem
Części zamienne	Zapasowy bezpiecznik (tego samego typu i wartości)
Informacje ogólne	Zastosowanie profesjonalne w widowiskach; nie patrzeć w wiązkę światła z odległości mniejszej niż 40 cm

Często zadawane pytania - CLSB83 Cameo

Jaka jest rola Cameo CLSB83?

CLSB83 to splitter/booster DMX 8 kanałów, który umożliwia dystrybucję sygnału DMX do 8 niezależnych linii, z których każda może zasilać do 32 urządzeń DMX. Galwanicznie izoluje każde wyjście, aby zapobiec pętlom masy.

Jaka jest różnica między modelami CLSB83 a CLSB85?

CLSB83 używa złącz XLR 3-pin dla wszystkich wejść/wyjść DMX, podczas gdy CLSB85 używa złącz XLR 5-pin.

Jak używać funkcji terminacji (Terminator)?

Włącz rezystancję terminującą 120 Ω (wciśnięty przycisk) na wyjściu DMX THRU ostatniego urządzenia w łańcuchu splitterów/boosterów. Jeśli używasz tylko jednego splittera, również ją włącz.

Czy mogę używać wejść DMX przedniego i tylnego jednocześnie?

Nie, oba wejścia są połączone równolegle (brak funkcji Merge). Podłączaj jeden kontroler DMX na raz, albo do wejścia przedniego, albo tylnego.

Ile urządzeń DMX mogę podłączyć do każdego wyjścia?

Każde z 8 wyjść może zasilać linię DMX o maksymalnie 32 urządzeniach. Ostatnie urządzenie w każdej linii musi mieć włączoną terminację.

Jak sprawdzić, czy wyjście działa?

Diody Signal (dolny rząd) świecą, gdy na odpowiadającym wyjściu obecny jest sygnał DMX. Diody Power wskazują, że wyjście jest zasilane.

Jakiego kabla DMX używać?

Używaj standardowego kabla DMX ze złączami XLR 3-pin (dla CLSB83). Przestrzegaj okablowania: pin 1 = ekran, pin 2 = DMX -, pin 3 = DMX +. Nigdy nie łącz ekranu z masą złącza.

Czy mogę używać urządzenia do oświetlenia domowego?

Nie, ten produkt jest przeznaczony do użytku profesjonalnego w widowiskach. Nie nadaje się do oświetlenia domowego.

Co zrobić, jeśli bezpiecznik często przepala się?

Wymień bezpiecznik na identyczny model (taki sam prąd). Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym. Nigdy nie wymieniaj na bezpiecznik o innym prądzie.

Jak czyścić urządzenie?

Odłącz urządzenie, a następnie wyczyść je suchą szmatką. Nie używaj płynów ani aerozoli. Nie blokuj otworów wentylacyjnych.

INSTRUKCJA OBSŁUGI CLSB83 Cameo

Cieszymy się, że zdecydowali się Państwo na zakup urządzenia marki Cameo Light.

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji.

Prosimy uważnie przeczytać niniejszą instrukcję obsługi, aby mogli Państwo optymalnie użytkować ten produkt marki Cameo Light.

Więcej informacji na temat Cameo Light znajdą Państwo na naszej stronie internetowej pod adresem

WWW.CAMEOLIGHT.COM.

DMX ROZDZIELACZ/WZMACNIACZ

8-KANAŁOWY

CLSB83/CLSB85

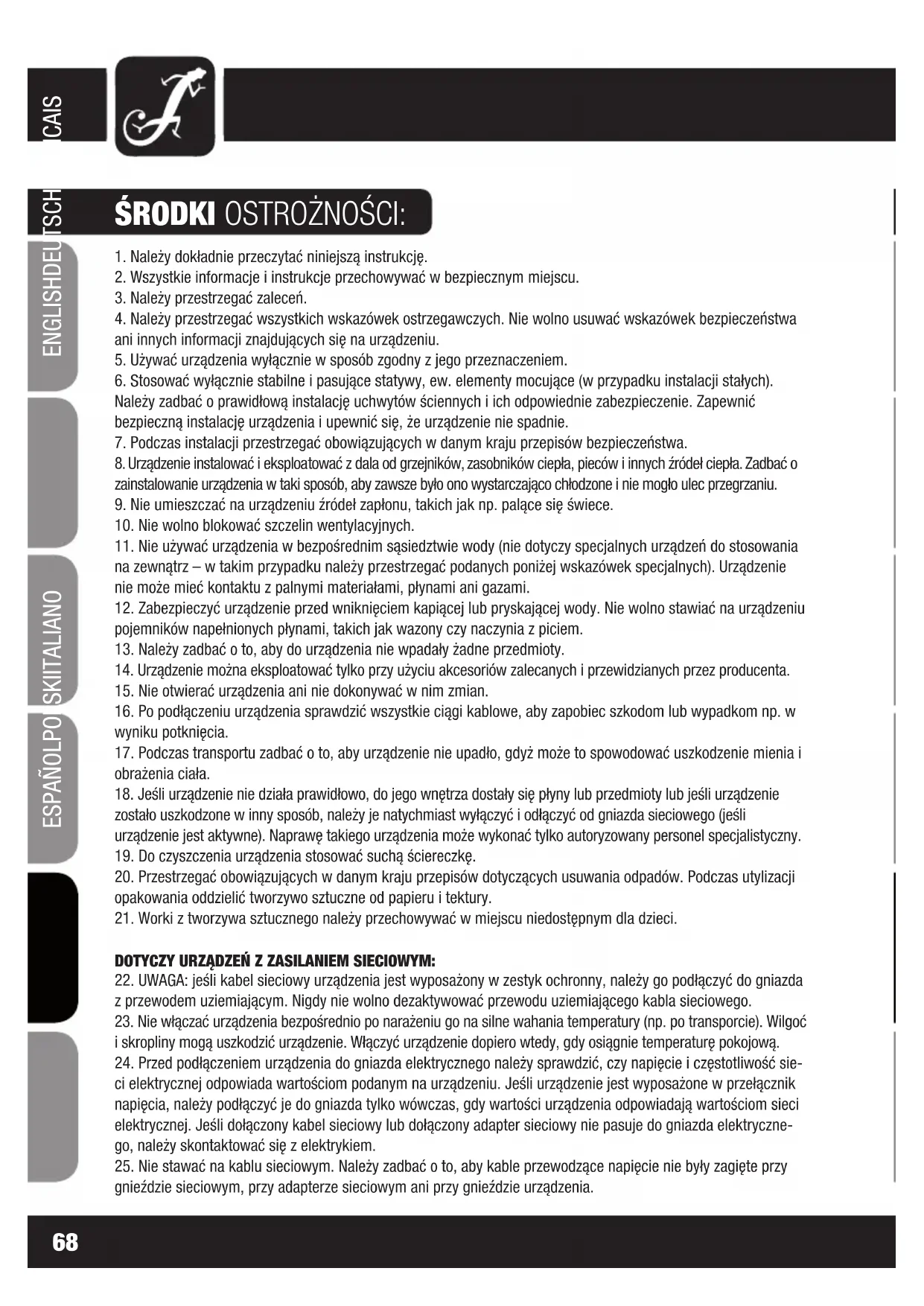

ŚRODKI OSTROŻNOŚCI:

1. Należy dokładnie przeczytać niniejszą instrukcję.
2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.
3. Należy przestrzegać zaleceń.
4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.
5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.
6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych).
   Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.
7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.
8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.
9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.
10. Nie wolno blokować szczelin wentylacyjnych.
11. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.
12. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.
13. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.
14. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.
15. Nie otwierać urządzenia ani nie dokonywać w nim zmian.
16. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.
17. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.
18. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.
19. Do czyszczenia urządzenia stosować suchą ściereczkę.
20. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.
21. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM:

1. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.

2. Nie włącać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.

3. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.

4. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.

BEZPIECZEŃSTWO:

1. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.

2. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.

3. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

4. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.

5. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.

6. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

UWAGA:

Nigdy nie wolno zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Naprawy może przeprowadzać wyłącznie wykwalifikowany personel serwisowy.

Trójkąt równoramienny z symbolem błyskawicy oznacza niezaizolowane, „niebezpieczne” napięcie w urządzeniu, które może spowodować niebezpieczne dla zdrowia porażenie prądem.

Trójkąt równoramienny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i wskazówki ostrzegawcze.

OSTROŻNIE! WAŻNE WSKAZÓWKI DOTYCZĄCE PRODUKTÓW OŚWIETLENIOWYCH

1. Nie spoglądać w stronę promienia świetlnego z odległości mniejszej niż 40 cm.
2. Nigdy nie spoglądać przez dłuższy czas z krótkiej lub średniej odległości w stronę promienia świetlnego.
3. Nigdy nie spoglądać w stronę promienia świetlnego przy pomocy urządzeń optycznych, takich jak np. szkło powiększające.
4. Światło stroboskopowe może u wrażliwych osób powodować drgawki. Chorzy na padaczką powinny bezwzględnie unikać miejsc, w których używa się tego typu lamp.

Produkt powstał z myśla o profesjonalnych zastosowaniach w branzy estradowej i nie jest przeznaczony do oswietlania pomieszczen w gospodarstwach domowych.

WPROWADZENIE:

8-KANAŁOWY ROZDZIELACZ/WZMACNIACZ DMX

CLSB83 (3-stykowe przyłącza XLR)

CLSB85 (5-stykowe przyłącza XLR)

CECHY:

• 19" urządzenie do zabudowy 1U
• wejście DMX i gniazdo DMX THRU z przodu i z tyłu
• 8 galwanicznie oddzielonych wyjść DMX (rozdzielacz)
• rozszerzenie łańcucha DMX (maksymalnie 32 urządzenia) o kolejne 8 x 32 urządzenia (wzmacniacz)
• opcjonalny terminator dla DMX THRU
• diody LED POWER i SIGNAL dla każdego kanału

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI:

PANEL PRZEDNI:

DMX IN

DMX THRU

1 DMX IN

Model CLSB83: wejście DMX z męskim 3-stykowym gniazdem XLR do podłączania sterownika DMX.

Model CLSB85: wejście DMX z męskim 5-stykowym gniazdem XLR do podłączania sterownika DMX.

Ważna informacja: przewody sygnałowe wejść DMX z przodu i z tyłu urządzenia są poprowadzone równolegle (brak funkcji łączenia). Aby zapobiec zakłóceniom w działaniu urządzeń końcowych DMX (reflektory LED, Moving Head itp.), należy użyć do podłączania sterownika DMX wyłącznie albo wejścia DMX z przodu, albo wejścia DMX z tyłu.

2 DMX THRU

Model CLSB83: żeńskie 3-stykowe gniazdo XLR do przesyłania sygnału DMX podawanego na wejściu DMX (DMX IN) do kolejnego rozdzielacza/wzmacniacza DMX.

Model CLSB85: żeńskie 5-stykowe gniazdo XLR do przesyłania sygnału DMX podawanego na wejściu DMX (DMX IN) do kolejnego rozdzielacza/wzmacniacza DMX.

Ważna informacja: przewody sygnałowe gniazd DMX THRU z przodu i z tyłu urządzenia są poprowadzone równolegle (brak funkcji rozdzielania). Aby zapobiec zakłóceniom, należy użyć do przesyłania sygnału DMX wyłącznie albo gniazda DMX THRU z przodu, albo gniazda DMX THRU z tyłu urządzenia.

CHANNEL 1 2 3 4 5 6 7 8 3 4 5 TERMINATOR 6 ON OFF POWER

3 POWER LEDS CHANNEL 1-8

Diody LED w górnym rzędzie pokazują zasilanie kanałów od 1 do 8.

4 SIGNAL LEDS CHANNEL 1-8

Diody LED w dolnym rzędzie pokazują, czy podawany jest sygnał DMX na wyjściach DMX od 1 do 8.

5 TERMINATOR

Opcjonalny terminator 120 Ω dla gniazda wyjściowego DMX THRU. Aby zapobiec zakłóceniom, należy aktywować terminator wyłącznie w ostatnim urządzeniu w łańcuchu rozdzielacz/wzmacniacz poprzez wciśnięcie przycisku TERMINATOR. Terminator należy aktywować także wówczas, gdy używany jest tylko jeden rozdzielacz/wzmacniacz w układzie DMX.

6 POWER ON/OFF

Włącznik/Wyłącznik dopływu zasilania do urządzenia.

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI:

TYLNA STRONA (na ilustracji CLSB83)

cameo® colours of light SB 8.3 POWER IN AC 230V 50 -tz Base ~1A ① ② OUT 8 OUT 1 DMX TIRU DMX IN

① GNIAZDO SIECIOWE IEC ZE ZINTEGROWANĄ PODSTAWĄ BEZPIECZNIKA

Służy do zasilania urządzenia. W zestawie znajduje się odpowiedni kabel sieciowy.

WAŻNE WSKAZÓWKI: PRZED włączeniem urządzenia należy sprawdzić, czy napięcie sieciowe źródła zasilania i napięcie robocze urządzenia są takie same! Bezpiecznik należy wymieniać wyłącznie na bezpiecznik tego samego typu i o takich samych parametrach (patrz nadruk)!

Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

② OUT 1 - OUT 8

Model CLSB83: wyjście DMX z żeńskim 3-stykowym gniazdem XLR do podłączania jednego urządzenia końcowego DMX lub kilku urządzeń końcowych DMX w łańcuchu (do 32 sztuk). Ostatnie urządzenie DMX (reflektor, Moving Head itp.) w łańcuchu DMX należy zawsze wyposażć w terminator.

Model CLSB85: wyjście DMX z żeńskim 5-stykowym gniazdem XLR do podłączania jednego urządzenia końcowego DMX lub kilku urządzeń końcowych DMX w łańcuchu (do 32 sztuk). Ostatnie urządzenie DMX (reflektor, Moving Head itp.) w łańcuchu DMX należy zawsze wyposażć w terminator.

3 DMX THRU

Model CLSB83: żeńskie 3-stykowe gniazdo XLR do przesyłania sygnału DMX podawanego na wejściu DMX (DMX IN) do kolejnego rozdzielacza/wzmacniacza DMX.

Model CLSB85: żeńskie 5-stykowe gniazdo XLR do przesyłania sygnału DMX podawanego na wejściu DMX (DMX IN) do kolejnego rozdzielacza/wzmacniacza DMX.

Ważna informacja: przewody sygnałowe gniazd DMX THRU z przodu i z tyłu urządzenia są poprowadzone równolegle (brak funkcji rozdzielania). Aby zapobiec zakłóceniom, należy użyć do przesyłania sygnału DMX wyłącznie albo gniazda DMX THRU z przodu, albo gniazda DMX THRU z tyłu urządzenia.

4 DMX IN

Model CLSB83: wejście DMX z męskim 3-stykowym gniazdem XLR do podłączania sterownika DMX.

Model CLSB85: wejście DMX z męskim 5-stykowym gniazdem XLR do podłączania sterownika DMX.

Ważna informacja: przewody sygnałowe wejść DMX z przodu i z tyłu urządzenia są poprowadzone równolegle (brak funkcji łączenia). Aby zapobiec zakłóceniom w działaniu urządzeń końcowych DMX (reflektory LED, Moving Head itp.), należy użyć do podłączania sterownika DMX wyłącznie albo wejścia DMX z przodu, albo wejścia DMX z tyłu.

TECHNOLOGIA DMX:

DMX-512

DMX (Digital Multiplex) to nazwa uniwersalnego protokołu transmisji do komunikacji między odpowiednimi urządzeniami a kontrolerami. Kontroler DMX wysyła dane DMX do podłączonych urządzeń DMX. Transmisja danych DMX następuje zawsze w formie szeregowego strumienia danych, który jest przekazywany z jednego urządzenia do następnego przez znajdujące się w każdym urządzeniu obsługującym standard DMX złącza „DMX IN” i „DMX OUT” (złącza wtykowe XLR), przy czym maksymalna liczba urządzeń nie może przekraczać 32. Ostatnie urządzenie w łańcuchu należy wyposażzyć w terminator.

ZŁĄCZE DMX:

DMX to wspólny „język”, za pomocą którego różne typy i modele urządzeń różnych producentów porozumiewają się ze sobą i mogą być sterowane przy użyciu centralnego kontrolera, o ile wszystkie urządzenia i kontroler obsługują standard DMX. W celu zapewnienia optymalnej transmisji danych wymagane jest, aby kable połączeniowe między poszczególnymi urządzeniami były możliwie jak najkrótsze.

Kolejność, w jakiej urządzenia są podłączone do sieci DMX, nie ma znaczenia dla adresowania. I tak urządzenie z adresem DMX 1 może znajdować się w dowolnym miejscu (szeregowego) łańcucha DMX – na początku, na końcu lub gdzieś pośrodku. Po przydzieleniu urządzeniu adresu DMX 1, kontroler „wie”, że ma on wysyłać wszystkie dane przypisane do adresu 1 do tego urządzenia, niezależnie od jego pozycji w sieci DMX.

1. Męską wtyczkę XLR (3-stykową lub 5-stykową) kabla DMX podłączyć do wyjścia DMX (żeńskie gniazdo XLR) pierwszego urządzenia DMX (np. sterownika DMX).

2. Żeńską wtyczkę XLR kabla DMX podłączonego do pierwszego reflektora podłączyć do wejścia DMX (męskie gniazdo XLR) następnego urządzenia DMX. Wyjście DMX tego urządzenia podłączyć w taki sam sposób do wejścia DMX następnego urządzenia i tak dalej.

Należy pamiętać, że urządzenia DMX podłącza się szeregowo, a połączeń nie można rozdzielać bez aktywnego rozdzielacza. Maksymalna liczba urządzeń DMX w łańcuchu DMX nie może przekraczać 32.

Obszerny wybór odpowiednich kabli DMX oferują linie produktów Adam Hall 3 STAR, 4 STAR i 5 STAR.

KABEL, TEMINATOR, ADAPTER:

KABEL DMX:

W przypadku stosowania własnych kabli należy bezwzględnie przestrzegać informacji podanych na ilustracjach na tej stronie. W żadnym wypadku nie wolno łączyć osłony kabla z końcówką uziemiającą wtyczki. Należy także pamiętać, aby osłona nie miała kontaktu z obudową wtyczki XLR. Jeśli osłona ma kontakt z uziemieniem, może dojść do awarii systemu.

Przyporządkowanie wtyczek:

Kabel DMX z 3-stykowymi wtyczkami XLR:

Kabel DMX z 5-stykowymi wtyczkami XLR:

5 4 3 1 2 DMX + DMX - Shield

Pin 4 i 5 są niepodłączone.

TERMINATOR DMX:

Aby zapobiec awariom systemu, należy wyposażzyć ostatnie urządzenie w łańcuchu DMX w terminator (120 Ω, 1/4 W).

3-stykowa wtyczka XLR z terminatorem: K3DMXT3

5-stykowa wtyczka XLR z terminatorem: K3DMXT5

Przyporządkowanie wtyczek:

3-stykowa wtyczka XLR: 5-stykowa wtyczka XLR:

R: 5-stykowa w 1 3 2

1 2 3 4 5

KABEL, TEMINATOR, ADAPTER:

ADAPTER DMX:

Możliwa jest także kombinacja urządzeń DMX z 3-stykowymi przyłączami i urządzeń DXM z 5-stykowymi przyłączami w jednym łańcuchu DMX przy użyciu adapterów.

Adapter DMX 5-stykowy XLR, męski, na 3-stykowy XLR, żeński: K3DGF0020

Przyporządkowanie wtyczek

5 4 3 2 1 DMX + DMX - Shield

Pin 4 i 5 są niepodłączone.

Adapter DMX 3-stykowy XLR, męski, na 5-stykowy XLR, żeński: K3DHM0020

Przyporządkowanie wtyczek

1 3 2 DMX + DMX - Shield 4 5 3 2 1

Pin 4 i 5 są niepodłączone.

Oznaczenie modelu: CLSB83 CLSB85

Rodzaj produktu: ROZDZIELACZ/WZMACNIACZ DMX ROZDZIELACZ/WZMACNIACZ DMX
Typ: protokół DMX 512 protokół DMX 512
Wejścia DMX: 2 (równolegle) 2 (równolegle)
Przyłącza wejściowe DMX: męskie, 3-stykowe, XLR męskie, 5-stykowe, XLR
Wyjścia DMX THRU: 2 (równolegle) 2 (równolegle)
Przyłącza wyjściowe DMX THRU: żeńskie, 3-stykowe, XLR żeńskie, 5-stykowe, XLR
Wyjścia DMX: 8 (galwanicznie oddzielone)	8 (galwanicznie oddzielone)
Przyłącza wyjściowe DMX:	żeńskie, 3-stykowe, XLR żeńskie, 5-stykowe, XLR
Elementy obsługi:	Power On/Off, DMX Thru Terminator	Power On/Off, DMX Thru Terminator
Wskaźniki:	8 x Power LED, 8 x Signal LED	8 x Power LED, 8 x Signal LED
Przyłącze zasilania sieciowego:	gniazdo sieciowe IEC	gniazdo sieciowe IEC
Zasilanie:	transformator	transformator
Napięcie robocze:	230 V AC, 50 Hz	230 V AC, 50 Hz
Pobór mocy (maks.):	15 W	15 W
Wymiary (szer. x wys. x gł.):	483 x 44 x 160 mm 483 x 44 x 160 mm
Waga:	3 kg	3 kg
Akcesoria w zestawie:	Kabel sieciowy	Kabel sieciowy

DEKLARACJE PRODUCENTA:

Niniejsza gwarancja obejmuje zakupiony przez Państwa produkt Adam Hall marki CAMEO. Niniejsza gwarancja nie narusza ustawowych praw wynikających z rękojmi wobec sprzedawcy. Gwarancja ta określa dodatkowe oddzielne roszczenia wobec firmy Adam Hall.

Udzielając niniejszej gwarancji, firma Adam Hall zapewnia, że zakupiony przez Państwa w firmie Adam Hall lub u partnera firmy Adam Hall produkt przy normalnym użytkowaniu w okresie 2 lat od daty zakupu będzie wolny od wad materiałowych lub wad technologicznych. Okres gwarancji rozpoczyna się z dniem zakupu. Potwierdzenie daty zakupu niezbędne dla dochodzenia roszczenia gwarancyjnego następuje poprzez okazanie paragonu opatrzonego datą zakupu lub dowodu dostawy opatrzonego datą zakupu. Użytkownik ma prawo do serwisu gwarancyjnego zgodnie z warunkami i postanowieniami wymienionymi w niniejszym dokumencie, jeśli wymagana jest naprawa w trakcie okresu gwarancyjnego.

Niniejsza gwarancja przysługuje wyłącznie pierwotnemu kupującemu, który nabył produkt oferowany przez firmę Adam Hall i nie podlega przeniesieniu na osoby, na które pierwotny kupujący przeniósł własność w odniesieniu do produktu firmy Adam Hall.

W trakcie trwania okresu gwarancji wadliwe komponenty lub produkt firmy Adam Hall podlegają naprawie lub wymianie. Wszystkie komponenty wymienione lub usunięte w ramach niniejszej gwarancji stają się własnością firmy Adam Hall.

W mało prawdopodobnym przypadku, gdy w zakupionym przez Państwa produkcie firmy Adam Hall wada wystąpiłaby wielokrotnie, firma Adam Hall może, według własnego uznania, zadecydować o wymianie tego produktu na porównywalny produkt o co najmniej takich samych parametrach.

Firma Adam Hall nie udziela gwarancji na bezzakłóceniowe lub bezawaryjne działanie niniejszego produktu. Firma Adam Hall nie ponosi odpowiedzialności za szkody wynikłe z nieprzestrzegania instrukcji objętych zakresem dostawy.

Niniejsza gwarancja nie obejmuje:

• części zużywalnych (np. akumulatora, lamp elektronowych);
• urządzeń, z których usunięto numer seryjny lub które zostały uszkodzone w wyniku wypadku;
• nieodpowiedniej lub nieprawidłowej eksploatacji lub innych przyczyn zewnętrznych;
• urządzeń, które były eksploatowane niezgodnie z parametrami pracy określonymi w dokumentacji użytkownika objętej zakresem dostawy produktu;
• urządzeń, które były naprawiane przy użyciu części, których nie wyprodukowała lub nie sprzedaży firma Adam Hall;
• urządzeń, które były serwisowane, modyfikowane lub naprawiane przez inne osoby niż firma Adam Hall lub jej autoryzowany partner serwisowy.

Niniejsze postanowienia i warunki stanowią kompletną i wyłączną umowę gwarancyjną między klientem a firmą Adam Hall dotyczącą zakupionego przez klienta produktu Adam Hall.

Niniejsza gwarancja jest ważna tylko na terenie Europy. Poza Europą proszę kontaktować się z naszymi oficjalnymi dystrybutorami.

DEKLARACJE PRODUCENTA:

OGRANICZENIE ODPOWIEDZIALNOŚCI

Jeśli w produktach sprzętowych firmy Adam Hall w trakcie trwania okresu gwarancji wystąpią szkody materiałowe lub technologiczne (zgodnie z powyższym oświadczeniem gwarancyjnym), jedyne i wyłączne prawo klienta wynikające z niniejszej gwarancji dotyczy naprawy lub wymiany urządzenia. Maksymalna odpowiedzialność firmy Adam Hall jest zgodnie z niniejszą gwarancją wyraźnie ograniczona do ceny kupna lub kosztów naprawy lub wymiany (w zależności od tego, która z tych kwot będzie niższa) elementów uszkodzonych podczas normalnego użytkowania.

Adam Hall nie ponosi odpowiedzialności za żadne szkody spowodowane przez produkt lub jego nieprawidłowe działanie, włącznie z utraconym zyskiem i niepowstałymi oszczędnościami oraz szkodami szczególnymi, pośrednimi i wynikowymi. Ponadto Adam Hall nie ponosi odpowiedzialności za roszczenia prawne osób trzecich ani roszczenia zgłoszone przez klienta w imieniu osób trzecich.

Niniejsze ograniczenie odpowiedzialności obowiązuje niezależnie od tego, czy szkody są dochodzone na drodze sądowej lub czy roszczenia odszkodowawcze wnoszone są w ramach niniejszej gwarancji w wyniku niedozwo- lonych działań (włącznie z niedbałstwem i odpowiedzialnością z tytułu zagrożenia) lub w wyniku roszczeń umownych lub innych. Nie może ono zostać także przez nikogo zniesione ani zmienione. Niniejsze ograniczenie odpowiedzialności obowiązuje także wówczas, gdy klient poinformuje firmę Adam Hall lub autoryzowanego przedstawiciela firmy Adam Hall o możliwości wystąpienia takich szkód, nie obowiązuje natomiast w przypadku roszczeń odszkodowawczych związanych ze szkodami na osobie.

Niniejsza gwarancja producenta przyznaje klientowi określone prawa. W zależności od jurysdykcji (państwo lub kraj związkowy) klientowi może przysługiwać prawo zgłoszenia dalszych roszczeń. W takich przypadkach zaleca się zastosowanie odpowiednich przepisów umożliwiających skorzystanie z pełni przysługujących danej osobie praw.

SKORZYSTANIE Z GWARANCJI

W razie wystąpienia przypadku objętego gwarancją należy zwrócić się bezpośrednio do firmy Adam Hall lub do autoryzowanego sprzedawcy, u którego produkt został zakupiony.

Sprzedawane przez firmę Adam Hall urządzenia są zgodne z podstawowymi wymogami i pozostałymi obowiązującymi specyfikacjami określonymi dyrektywami 1999/5/WE (R&TTE), 2004/108/WE (EMC) i 2006/95/WE (LVD) (o ile mają zastosowanie). Dalsze informacje dostępne są na stronie www.adamhall.com.

DEKLARACJE PRODUCENTA:

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

(dotyczy Unii Europejskiej i innych krajów europejskich, w których stosuje się segregację odpadów)

Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż po zakończeniu okresu użytkowania urządzenie nie może być utylizowane razem ze standardowymi odpadami domowymi, ponieważ mogłoby to spowodować szkody w środowisku lub szkody na osobie powstałe w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu wspierania ruchu okrężnego w gospodarce w ramach idei zrównoważonego rozwoju.

Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych.

Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

OCHRONA ŚRODOWISKA I OSZCZĘDZANIE ENERGII

Oszczędzanie energii stanowi aktywny wkład w ochronę środowiska. Należy wyłączać wszystkie nieużywane urządzenia elektryczne. Aby zapobiec zużywaniu prądu przez nieużywane urządzenia znajdujące się w trybie czuwania (standby), należy wyjąć wtyczkę z gniazda sieciowego.

Adam Hall GmbH, wszystkie prawa zastrzeżone. Dane techniczne i funkcjonalne produktu mogą podlegać modyfikacjom. Kopiowanie, tłumaczenie i pozostałe formy reprodukcji fragmentów lub całości tej instrukcji obsługi są zabronione.
