Marke	Cameo
Modell	CLSB83 (XLR 3-polig)
Produkttyp	DMX-Splitter/Booster 8-Kanal
Protokoll	DMX-512
DMX-Eingänge	2 (Vorderseite und Rückseite, parallel verdrahtet)
DMX-Eingangssteckverbinder	XLR 3-polig männlich
DMX Thru-Ausgänge	2 (Vorderseite und Rückseite, parallel verdrahtet)
DMX Thru-Ausgangssteckverbinder	XLR 3-polig weiblich
DMX-Ausgänge (galvanisch getrennt)	8, auf XLR 3-polig weiblich
Abschlusswiderstand	Schaltbar am DMX THRU-Ausgang (120 Ω)
LED-Anzeigen	8 x Power (Stromversorgung), 8 x Signal
Bedienelemente	Ein/Aus-Schalter, Terminator-Taste
Stromversorgung	Ringkerntrafo, 230 V / 50 Hz, 15 W max
Abmessungen (B x H x T)	483 x 44 x 160 mm
Gewicht	3 kg
Rackeinbau	1 HE, 19 Zoll
Mitgeliefertes Zubehör	Netzkabel
Herstellergarantie	2 Jahre (unter bestimmten Bedingungen)
Wartung und Reinigung	Trockenes Tuch verwenden; vor Reinigung vom Netz trennen
Ersatzteile	Ersatzsicherung (gleicher Typ und Nennwert)
Allgemeine Informationen	Professioneller Einsatz in der Veranstaltungstechnik; nicht in den Lichtstrahl blicken, wenn der Abstand weniger als 40 cm beträgt

Häufig gestellte Fragen - CLSB83 Cameo

Welche Rolle spielt der Cameo CLSB83?

Der CLSB83 ist ein DMX-Splitter/Booster mit 8 Kanälen, der ein DMX-Signal auf bis zu 8 unabhängige Stränge verteilt, wobei jeder Strang bis zu 32 DMX-Geräte versorgen kann. Er trennt jeden Ausgang galvanisch, um Masseschleifen zu vermeiden.

Was ist der Unterschied zwischen den Modellen CLSB83 und CLSB85?

Der CLSB83 verwendet XLR 3-polige Steckverbinder für alle DMX-Ein-/Ausgänge, während der CLSB85 XLR 5-polige Steckverbinder verwendet.

Wie verwende ich die Terminator-Funktion?

Aktivieren Sie den 120-Ω-Abschlusswiderstand (Taste gedrückt) am DMX THRU-Ausgang des letzten Geräts in der Splitter/Booster-Kette. Wenn Sie nur einen Splitter verwenden, aktivieren Sie ihn ebenfalls.

Kann ich die DMX-Eingänge vorne und hinten gleichzeitig verwenden?

Nein, die beiden Eingänge sind parallel verdrahtet (keine Merge-Funktion). Schließen Sie jeweils nur einen DMX-Controller an, entweder am vorderen oder am hinteren Eingang.

Wie viele DMX-Geräte kann ich an jeden Ausgang anschließen?

Jeder der 8 Ausgänge kann eine DMX-Kette mit maximal 32 Geräten versorgen. Das letzte Gerät jeder Kette muss einen Abschluss haben.

Woher weiß ich, ob ein Ausgang funktioniert?

Die Signal-LEDs (untere Reihe) leuchten, wenn ein DMX-Signal am entsprechenden Ausgang anliegt. Die Power-LEDs zeigen an, dass der Ausgang mit Strom versorgt wird.

Welchen DMX-Kabeltyp verwenden?

Verwenden Sie ein Standard-DMX-Kabel mit XLR 3-poligen Steckern (für CLSB83). Beachten Sie die Verkabelung: Pin 1 = Abschirmung, Pin 2 = DMX -, Pin 3 = DMX +. Verbinden Sie niemals die Abschirmung mit der Masse des Steckers.

Kann ich das Gerät für die Haushaltsbeleuchtung verwenden?

Nein, dieses Produkt ist für den professionellen Einsatz in der Veranstaltungstechnik konzipiert. Es ist nicht für die Haushaltsbeleuchtung geeignet.

Was tun, wenn die Sicherung regelmäßig durchbrennt?

Ersetzen Sie die Sicherung durch ein identisches Modell (gleicher Nennwert). Wenn das Problem weiterhin besteht, wenden Sie sich an eine autorisierte Reparaturwerkstatt. Ersetzen Sie sie niemals durch eine Sicherung mit einem anderen Nennwert.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Netz und reinigen Sie es mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder Aerosole. Blockieren Sie nicht die Lüftungsschlitze.

BEDIENUNGSANLEITUNG CLSB83 Cameo

Wir freuen uns, dass Sie sich für ein Produkt von Cameo Light entschieden haben!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten.

Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues DMX-Gerät von Cameo Light schnell optimal einsetzen können.

Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

DMX SPLITTER / BOOSTER

8-KANAL

CLSB83 / CLSB85

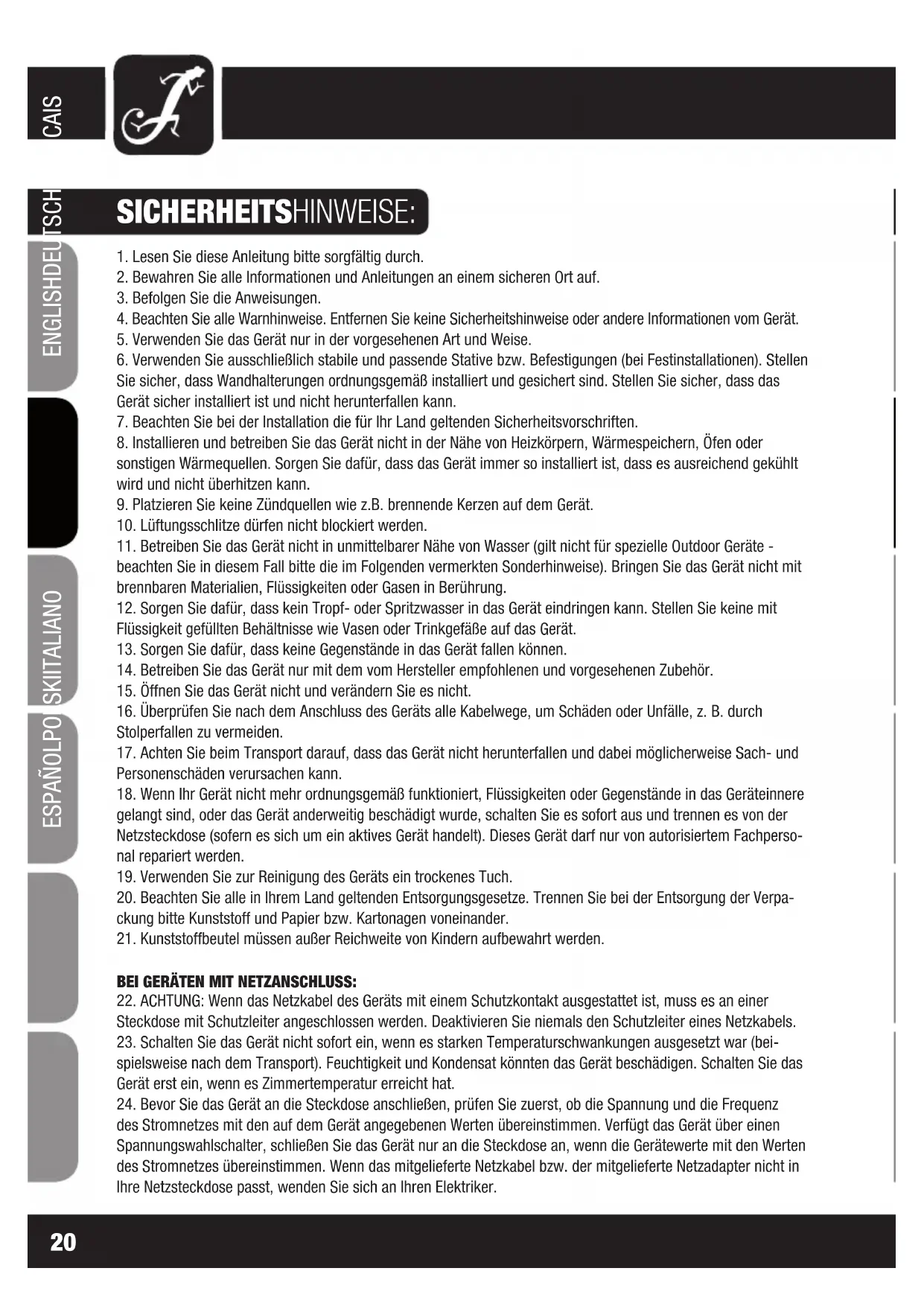

SICHERHEITSHINWEISE:

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

SICHERHEITSHINWEISE:

1. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
2. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
3. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
4. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
5. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
6. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
7. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE

1. Blicken Sie nicht aus Entfernungen von unter 40 cm in den Lichtstrahl.
2. Blicken Sie niemals längere Zeit aus kurzem bis mittlerem Abstand in den Lichtstrahl.
3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.
4. Stoboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden.

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.

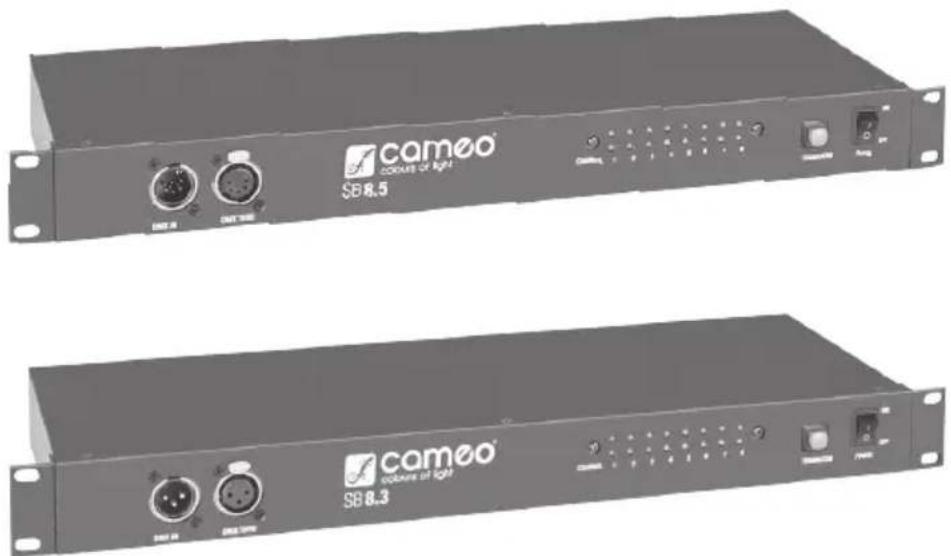

EINFÜHRUNG:

8-KANAL DMX SPLITTER/BOOSTER

CLSB83 (3-Pol XLR-Anschlüsse)

CLSB85 (5-Pol XLR-Anschlüsse)

EIGENSCHAFTEN:

• 19" Einbaugerät mit 1 Höheneinheit
- DMX-Eingang und DMX THRU-Buchse auf Vorder- und Rückseite
• 8 galvanisch getrennte DMX-Ausgänge (Splitter)
- Erweiterung einer DMX-Kette (maximal 32 Geräte) um weitere 8 mal 32 Geräte (Booster)
• Schaltbarer Abschlusswiderstand für DMX THRU
• Power- und Signal-LED für jeden Kanal

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

VORDERSEITE

DMX IN

DMX THRU

1 DMX IN

Modell CLSB83: DMX-Eingang mit männlicher 3-Pol XLR-Buchse zum Anschließen eines DMX-Steuergeräts.

Modell CLSB85: DMX-Eingang mit männlicher 5-Pol XLR-Buchse zum Anschließen eines DMX-Steuergeräts.

Wichtiger Hinweis: Die Signalleitungen der DMX-Eingänge auf Vorder- und Rückseite sind parallel geführt (keine Merge-Funktion). Um Fehlfunktionen bei DMX-Endgeräten (LED-Scheinwerfer, Moving Heads usw.) zu vermeiden, verwenden Sie zum Anschließen eines DMX-Steuergeräts bitte ausschließlich entweder den DMX-Eingang auf der Vorderseite, oder den DMX-Eingang auf der Rückseite.

2 DMX THRU

Modell CLSB83: Weibliche 3-Pol XLR-Buchse zum Weiterleiten des am DMX-Eingang (DMX IN) anliegenden DMX-Signals an einen weiteren DMX-Splitter/Booster.

Modell CLSB85: Weibliche 5-Pol XLR-Buchse zum Weiterleiten des am DMX-Eingang (DMX IN) anliegenden DMX-Signals an einen weiteren DMX-Splitter/Booster.

Wichtiger Hinweis: Die Signalleitungen der DMX THRU-Buchsen auf Vorder- und Rückseite sind parallel geführt (keine Splitter-Funktion). Um Fehlfunktionen zu vermeiden, verwenden Sie zum Weiterleiten des DMX-Signals bitte ausschließlich entweder die DMX THRU-Buchse auf der Vorderseite, oder die DMX THRU-Buchse auf der Rückseite.

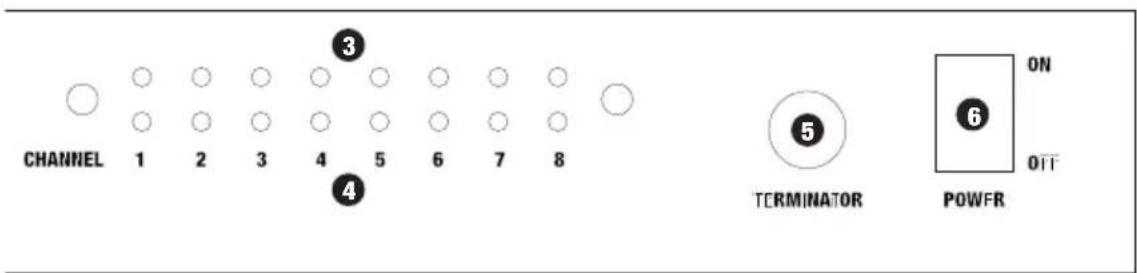

CHANNEL 1 2 3 4 5 6 7 8 3 4 5 TERMINATOR 6 ON OFF POWER

3 POWER LEDS CHANNEL 1 - 8

Die LEDs der oberen LED-Reihe zeigen die Spannungsversorgung der Kanäle 1 bis 8 an.

4 SIGNAL LEDS CHANNEL 1 - 8

Die LEDs der unteren LED-Reihe zeigen an, ob ein DMX-Signal an den DMX-Ausgängen 1 bis 8 anliegt.

5 TERMINATOR

Schaltbarer 120 Ohm Abschlusswiderstand für die DMX THRU Ausgangsbuchse. Um Fehlfunktionen zu vermeiden, aktivieren Sie den Abschlusswiderstand lediglich in dem letzten Gerät einer Splitter/Booster-Kette indem Sie den TERMINATOR-Schalter betätigen (hereingedrückte Position). Aktivieren Sie den Abschlusswiderstand auch, wenn nur ein Splitter/Booster in einer DMX-Anlage verwendet wird.

6 POWER ON/OFF

Ein- / Ausschalter für die Spannungsversorgung des Geräts.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

RÜCKSEITE (CLSB83 abgebildet)

cameo® colours of light SB 8.3 POWER IN AC 230V 50 -tz Fuse ~1A ① ② OUT 8 OUT 1 DMX TIRU DMX IN

IEC NETZBUCHSE MIT INTEGRIERTEM SICHERUNGSHALTER

Dient der Spannungsversorgung des Geräts. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGE HINWEISE: Stellen Sie VOR Inbetriebnahme sicher, dass die Netzspannung Ihres Energieversorgers und die Betriebsspannung des Geräts übereinstimmen! Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (siehe Aufdruck)? Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

2 OUT 1 - OUT 8

Modell CLSB83: DMX-Ausgang mit weiblicher 3-Pol XLR-Buchse zum Anschließen eines DMX-Endgeräts, oder mehrerer DMX-Endgeräte in einer Kette (bis zu 32 Stück). Verwenden Sie für das letzte DMX-Gerät (Scheinwerfer, Moving Head usw.) einer DMX-Kette stets einen Abschlussstecker (Terminator). Modell CLSB85: DMX-Ausgang mit weiblicher 5-Pol XLR-Buchse zum Anschließen eines DMX-Endgeräts, oder mehrerer DMX-Endgeräte in einer Kette (bis zu 32 Stück). Verwenden Sie für das letzte DMX-Gerät (Scheinwerfer, Moving Head usw.) einer DMX-Kette stets einen Abschlussstecker (Terminator).

3 DMX THRU

Modell CLSB83: Weibliche 3-Pol XLR-Buchse zum Weiterleiten des am DMX-Eingang (DMX IN) anliegenden DMX-Signals an einen weiteren DMX-Splitter/Booster. Modell CLSB85: Weibliche 5-Pol XLR-Buchse zum Weiterleiten des am DMX-Eingang (DMX IN) anliegenden DMX-Signals an einen weiteren DMX-Splitter/Booster. Wichtiger Hinweis: Die Signalleitungen der DMX THRU-Buchsen auf Vorder- und Rückseite sind parallel geführt (keine Splitter-Funktion). Um Fehlfunktionen zu vermeiden, verwenden Sie zum Weiterleiten des DMX-Signals bitte ausschließlich entweder die DMX THRU-Buchse auf der Vorderseite, oder die DMX THRU-Buchse auf der Rückseite.

4 DMX IN

Modell CLSB83: DMX-Eingang mit männlicher 3-Pol XLR-Buchse zum Anschließen eines DMX-Steuergeräts. Modell CLSB85: DMX-Eingang mit männlicher 5-Pol XLR-Buchse zum Anschließen eines DMX-Steuergeräts. Wichtiger Hinweis: Die Signalleitungen der DMX-Eingänge auf Vorder- und Rückseite sind parallel geführt (keine Merge-Funktion). Um Fehlfunktionen bei DMX-Endgeräten (LED-Scheinwerfer, Moving Heads usw.) zu vermeiden, verwenden Sie zum Anschließen eines DMX-Steuergeräts bitte ausschließlich entweder den DMX-Eingang auf der Vorderseite, oder den DMX-Eingang auf der Rückseite.

DMX-TECHNIK:

DMX-512

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken.

DMX-VERBINDUNG:

DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX-kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).
2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten.

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

KABEL, ABSCHLUSSSTECKER, ADAPTER:

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

Steckerbelegung:

DMX-Kabel mit 3-Pol XLR-Steckern:

DMX-Kabel mit 5-Pol XLR-Steckern:

5 4 3 2 1 DMX + DMX - Shield

Pin 4 und 5 sind nicht belegt.

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).

3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3

5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

Steckerbelegung:

3-Pol XLR-Stecker:

5-PolxbR-Stecker:

1 2 3 4 5

KABEL, ABSCHLUSSSTECKER, ADAPTER:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

Pin 4 und 5 sind nicht belegt.

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020

Pin 4 und 5 sind nicht belegt.

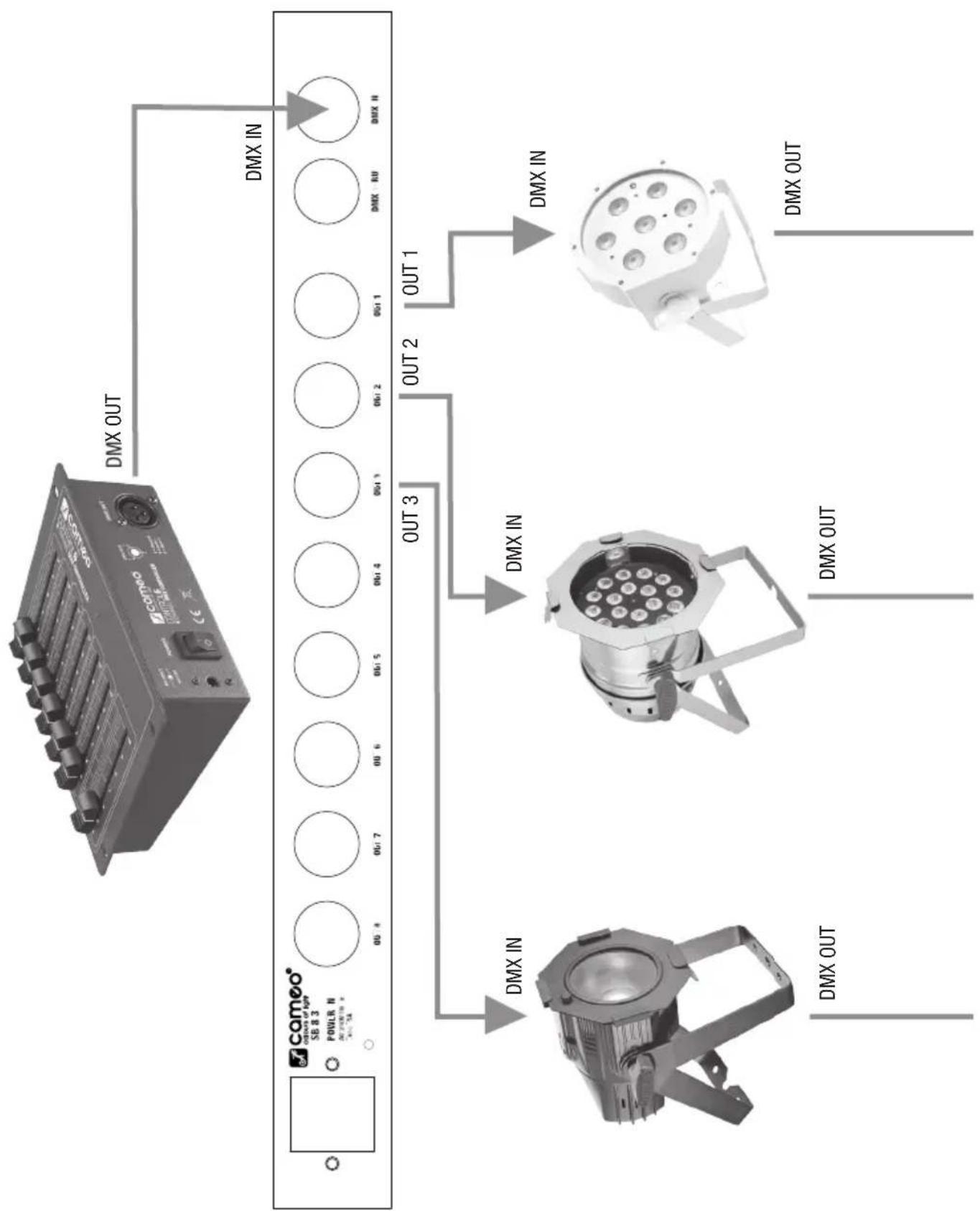

VERKABELUNGSBEISPIEL:

VERKABELUNGSBEISPIEL:

TECHNISCHE DATEN:

Modellbezeichnung: CLSB83 CLSB85

Produktart: DMX Splitter/Booster DMX Splitter/Booster
Typ: DMX 512 Protokoll DMX 512 Protokoll
DMX Eingänge: 2 (parallel) 2 (parallel)
DMX Eingangsanschlüsse: 3-Pol XLR male 5-Pol XLR male
DMX Thru Ausgänge: 2 (parallel) 2 (parallel)
DMX Thru Ausgangsanschlüsse: 3-Pol XLR female 5-Pol XLR female
DMX Ausgänge: 8 (galvanisch getrennt) 8 (galvanisch getrennt)
DMX Ausgangsanschlüsse: 3-Pol XLR female 5-Pol XLR female
Bedienelemente:	Power On/Off, DMX Thru Terminator	Power On/Off, DMX Thru Terminator
Anzeigeelemente:	8 x Power LED, 8 x Signal LED	8 x Power LED, 8 x Signal LED
Netzanschluss:	IEC Netzbuchse	IEC Netzbuchse
Stromversorgung:	Transformer Transformator
Betriebsspannung:	230 V AC, 50 Hz	230 V AC, 50 Hz
Leistungsaufnahme (Max.):	15 W	15 W
Abmessungen (B x H x T):	483 x 44 x 160 mm	483 x 44 x 160 mm
Gewicht:	3 kg	3 kg
Zubehör im Lieferumfang:	Netzkabel	Netzkabel

HERSTELLERERKLÄRUNGEN:

GARANTIEBESTIMMUNGEN

Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke CAMEO. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.

Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt, bei normalem Gebrauch während des Zeitraums von 2 Jahren ab Kaufdatum frei von Material- oder Verarbeitungsfehlern ist. Der Garantiezeitraum beginnt mit dem Datum des Kaufs. Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferschein. Sie haben Anspruch auf den Garantie-service zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen, falls eine Reparatur innerhalb des Garantiezeitraums erforderlich ist.

Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird. Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert oder ersetzt. Alle im Rahmen dieser Garantie ausgetauschten bzw. entfernten Komponenten gehen in das Eigentum von Adam Hall über.

In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt mit mindestens derselben Leistung zu ersetzen.

Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall übernimmt keine Verantwortung für Schäden die auf eine inkorrekte Befolgung der im Lieferumfang erhaltenen Anweisungen zurückzuführen sind.

Diese Garantie erstreckt sich nicht auf:

• Verschleißteile (z.B. Akkumulator, Röhren).
• Geräte deren Seriennummer entfernt wurde oder die beschädigt oder fehlerhaft wurden als Folge eines Unfalls
• nicht sachgerechter oder missbräuchlicher Verwendung oder anderer äußerer Ursachen
• Geräte die nicht entsprechend den Betriebsparametern betrieben wurden, die in den im Lieferumfang des Produkts enthaltenen Benutzerunterlagen festgelegt sind
• Geräte die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurden
• Geräte die durch jemand anderen als Adam Hall oder durch einen autorisierten Servicepartner gewartet, geändert oder repariert wurden.

Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar.

Diese Garantie ist nur innerhalb von Europa gültig. Außerhalb von Europa wenden Sie sich bitte an unsere offiziellen Vertriebspartner.

HERSTELLERERKLÄRUNGEN:

HAFTUNGSBESCHRÄNKUNG

Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist entsprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz – und zwar den jeweils niedrigeren Betrag – der bei üblichem Gebrauch fehlerhaften Komponenten begrenzt.

Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte Schäden, einschließlich Gewinneinbußen und unterbliebener Einsparungen sowie besonderer, indirekter oder Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie im Namen Dritter angemeldeten Forderungen.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt oder Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann von niemandem aufgehoben oder verändert werden. Diese Haftungsbeschränkung ist auch dann gültig, wenn Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden aufmerksam gemacht haben, nicht jedoch bei Schadensersatzansprüchen in Zusammenhang mit Personenschäden.

Diese Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen Ihnen möglicherweise weitere Ansprüche zu. Es ist ratsam, in solchen Fällen die entsprechenden Gesetze heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DER GARANTIE

Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Händler, bei dem Sie das Produkt erworben haben.

EG-KONFORMITÄTSERKLÄRUNG

Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen finden Sie unter www.adamhall.com.

HERSTELLERERKLÄRUNGEN:

KORREKTE ENTSORGUNG DIESES PRODUKTES

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)

Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu.

Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

UMWELTSCHUTZ UND ENERGIESPAREN

Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sie bitte alle nicht benötigten elektrischen Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen, ziehen Sie den Netzstecker.

Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften können Änderungen und Irrtümer vorbehalten. Das Kopieren, die Übersetzung, und alle anderen Formen des Kopierens von Fragmenten oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.
