MANUALE UTENTE C.A 1823 CHAUVIN ARNOUX

IT - Guida di utilizzo rapido

Avete appena acquistato un termometro a termocoppia C.A 1821 o C.A 1822, oppure un termometro a sonda resistiva C.A 1823 e vi ringraziamo della vostra fiducia.

Per ottenere le migliori prestazioni dal vostro strumento:

■ Leggete attentamente il manuale d'uso.
■ Rispettate le precauzioni d'uso.

ATTENZIONE, rischio di PERICOLO! L'operatore deve consultare il presente manuale d'uso ogni volta che vedrà questo simbolo di pericolo.

Informazione o astuzia utile.

Pila. Magnete.

Il prodotto è dichiarato riciclabile in seguito all'analisi del ciclo di vita conformemente alla norma ISO 14040.

Chauvin Arnoux ha ideato questo strumento nell'ambito di un processo globale di Ecodesign. L'analisi del ciclo di vita ha permesso di controllare e di ottimizzare gli effetti di questo prodotto sull'ambiente. Il prodotto risponde più specificamente a obiettivi di riciclaggio e di recupero superiori a quelli della normativa.

La marcatura CE indica la conformità alle direttive europee, relativamente alla DBT e CEM.

La pattumiera sbarrata significa che nell'Unione Europea, il prodotto è oggetto di smaltimento differenziato conformemente alla direttiva DEEE 2002/96/CE (concernente gli strumenti elettrici ed elettronici). Questo materiale non va trattato come rifiuto domestico.

MANUALE D'USO

Visitate il nostro sito Internet per scaricare il manuale d'uso del vostro strumento:

www.chauvin-arnoux.com

Aprite il tab Prodotti per effettuare una ricerca con il nome del vostro strumento. Una volta trovato lo strumento andate sulla pagina corrispondente. Il manuale d'uso si trova sulla destra: scaricatelo.

PRECAUZIONI D'USO

Questo strumento è conforme alla norma di sicurezza IEC 61010-2-030, per tensioni fino a 5 V rispetto alla terra. Il mancato rispetto delle indicazioni di sicurezza può causare un rischio di shock elettrico, incendio, esplosione, distruzione dello strumento e degli impianti.

L'operatore (e/o l'autorità responsabile) deve leggere attentamente e assimilare le varie precauzioni d'uso. La buona conoscenza e la perfetta coscienza dei rischi correlati all'elettricità sono indispensabili per ogni utilizzo di questo strumento.
- Rispettare le condizioni d'utilizzo, ossia la temperatura, l'umidità, l'altitudine, il grado d'inquinamento e il luogo d'utilizzo.
■ Non utilizzate lo strumento se sembra danneggiato, incompleto o chiuso male.
■ Prima di ogni utilizzo verificate che gli isolanti dei cavi, le scatole e gli accessori siano in buone condizioni. Qualsiasi elemento il cui isolante è deteriorato (seppure parzialmente) va isolato per riparazione o portato in discarica.
Non effettuate misure su conduttori nudi sotto tensione. Utilizzate un sensore senza contatto o un sensore che fornisce il necessario isolamento elettrico.
- Utilizzate sistematicamente un dispositivo di protezione individuale (DPI), per esempio, i guanti isolanti. In caso di dubbio o d'incapacità a misurare il livello delle tensioni cui il sensore di temperatura è collegato.
■ Qualsiasi operazione d'intervento o di verifica metrologica va effettuata da personale competente e autorizzato.

SOMMARIO

1. Prima messa in servizio....22

1.1. Caratteristiche della consegna....22
1.2. Inserimento delle pile .....22

1. Presentazione delle strumenti....23

2.1. C.A 1821 e 1822....23
2.2.C.A 1823....23
2.3. Tasti....24

1. Connessione a un PC....25

3.1. Ottenere il software Data Logger Transfer .....25
3.2. Connessione ......25

1. PRIMA MESSA IN SERVIZIO

1.1. CARATTERISTICHE DELLA CONSEGNA

Termometro a termocoppia C.A 1821 o C.A 1822, oppure un termometro a sonda resistiva C.A 1823

Fornita in scatola di cartone con:

■ Tre pile alcaline AA o LR6,
■ un cavo USB-micro USB,
■ una guida di avvio rapido multilingue,
■ una scheda di sicurezza multilingue,
■ un report di test,
- una borsa.

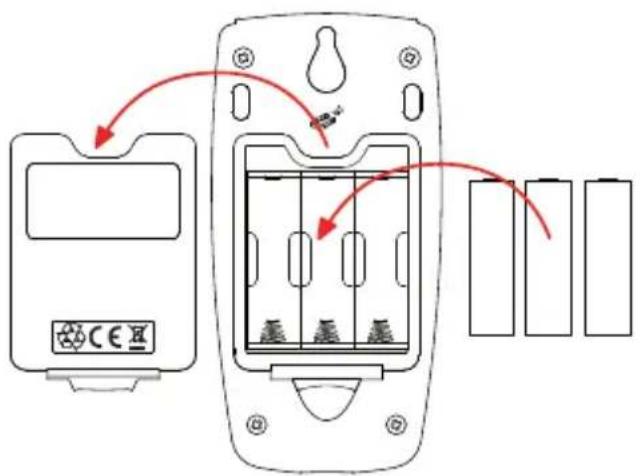

1.2. INSERIMENTO DELLE PILE

CE

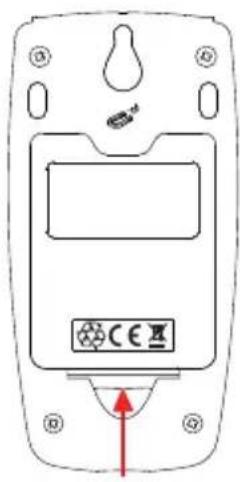

■ Premete la linguetta dello sportello delle pile e solleva telo.

■ Rimuovete lo sportello delle pile.
■ Inserite le nuove pile rispettando la polarità.
- Richiudete lo sportello delle pile accertandovi che sia completamente e correttamente chiuso.

■ Una pressione lunga sul tasto permette di accendere lo strumento.
In maniera identica una pressione lunga sul tasto permette di spegnere lo strumento. Ma non è possibile spegnere lo strumento quando è in modo registratore e in corso di registrazione.

Per il C.A 1821 e il C.A 1823

■ Il tasto C°/°F permette di visualizzare la misura in °C oppure in °F.

Per il C.A 1822

°C/°F

■ Una pressione breve sul tasto permette di visualizzare sul display superiore, T2 oppure T1-T2.

■ Una pressione lunga sul tasto C°/F° permette di visualizzare la misura in °C oppure in °F.

MEM REC

■ Una pressione breve sul tasto MEM permette di registrare la misura e la data.

■ Una pressione lunga sul tasto REC permette di avviare o fermare una sessione di registrazione.

TYPE

■ Una pressione breve sul tasto HOLD permette di bloccare la visualizzazione.

■ Una pressione lunga sul tasto permette di avviare o fermare il collegamento Bluetooth.

MAX MIN

■ Una pressione breve sul tasto MAX MIN permette di entrare nel modo MAX MIN pur continuando a visualizzare i valori correnti.

■ Una seconda pressione permette di visualizzare il valore massimo.

■ Una terza pressione permette di visualizzare il valore minimo.

■ Una quarta pressione permette di ritornare alla prima pressione e visualizzare i valori correnti.

■ Una pressione lunga permette di uscire dal modo MAX MIN.

3. CONNESSIONE A UN PC

3.1. OTTENERE IL SOFTWARE DATA LOGGER TRANSFER

Visitate il nostro sito Internet per scaricare l'ultima versione del software applicativo:

www.chauvin-arnoux.com

Aprite il tab Supporto, poi Download dei nostri software. Effettuate in seguito una ricerca con il nome del vostro strumento.

Scaricate il software e poi installatelo sul vostro PC

Dovete possedere i diritti amministrativi sul vostro PC per installare il software Data Logger Transfer

3.2. CONNESSIONE

Il dispositivo possiede 2 modalità di comunicazione:

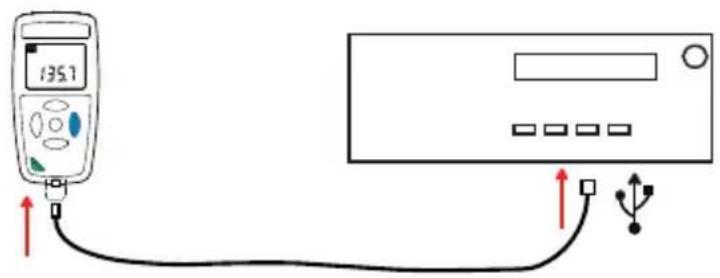

■ Un collegamento USB mediante un cavo USB-micro USB,

135.7

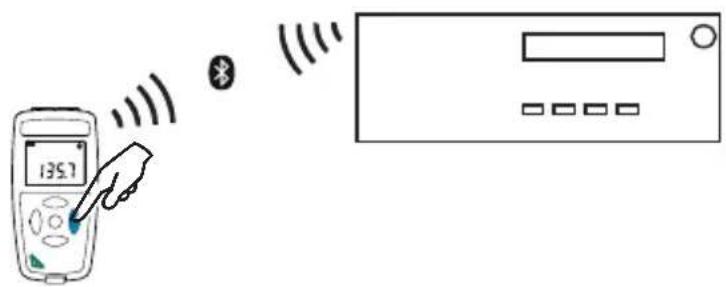

■ Un collegamento senza fili Bluetooth 4.0 BLE (Bluetooth Low Energy)

135.7
