BEDIENUNGSANLEITUNG C.A 1823 CHAUVIN ARNOUX

DE - Schnellstart-Anleitung

Wir danken Ihnen für das Vertrauen, dass Sie uns mit dem Kauf dieses Thermometers mit Thermoelement C.A 1821 oder C.A 1822 bzw. eines Widerstandsthermometers C.A 1823 entgegengebracht haben.

Um die optimale Benutzung Ihres Gerätes zu gewährleisten, bitten wir Sie:

■ diese Bedienungsanleitung sorgfältig zu lesen,
■ die Benutzungshinweise genau zu beachten.

ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen.

Praktischer Hinweis oder guter Tipp.

Batterie

Die Lebenszyklusanalyse des Produkts gemäß ISO14040 hat ergeben, dass das Produkt als recyclingfähig eingestuft wird.

Chauvin Arnoux hat dieses Gerät im Rahmen eines umfassenden Projektes einer umweltgerechten Gestaltung untersucht. Die Lebenszyklusanalyse hat die Kontrolle und Optimierung der Auswirkungen dieses Produkts auf die Umwelt ermöglicht. Genauer gesagt, entspricht dieses Produkt den gesetzten Zielen hinsichtlich Wiederverwertung und Wiederverwendung besser als dies durch die gesetzlichen Bestimmungen festgelegt ist.

Die CE-Kennzeichnung bestätigt die Übereinstimmung mit den europäischen Richtlinien, insbesondere der Niederspannungs-Richtlinie und der EMV-Richtlinie.

Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der europäischen Union gemäß der WEEE-Richtlinie 2002/96/EG einer getrennten Elektroschrott-Verwertung zugeführt werden muss. Das Produkt darf nicht als Haushaltsmüll entsorgt werden.

BEDIENUNGSANLEITUNG

Rufen Sie unsere Website auf, wo die Bedienungsanleitung Ihres Geräts zum Herunterladen bereitsteht:

www.chauvin-arnoux.com

Gehen Sie zur Registerkarte Produkte und führen Sie mit dem Namen des Geräts als Stichwort eine Suche

durch. Gehen Sie dann zur entsprechenden Seite, die Bedienungsanleitung befindet sich rechter Hand. Nun können Sie sie herunterladen.

SICHERHEITSHINWEISE

Dieses Gerät erfüllt die Sicherheitsnorm IEC 61010-2-030,1 für 5V-Spannungen gegen Erde. Die Nichtbeachtung der Sicherheitshinweise kann zu Gefahren durch elektrische Schläge, durch Brand oder Explosion, sowie zur Zerstörung des Geräts und der Anlage führen.

Der Benutzer bzw. die verantwortliche Stelle müssen die verschiedenen Sicherheitshinweise sorgfältig lesen und gründlich verstehen. Die umfassende Kenntnis und das Bewusstsein der elektrischen Gefahren sind bei jeder Benutzung dieses Gerätes unverzichtbar.
■ Verwenden Sie das Gerät ausschließlich unter den vorgegebenen Einsatzbedingungen bzgl. Temperatur, Feuchtigkeit, Höhe, Verschmutzungsgrad und Einsatzort.
■ Verwenden Sie das Gerät niemals, wenn es beschädigt, unvollständig oder schlecht geschlossen erscheint.
■ Vor jedem Gebrauch ist die Unversehrtheit des Gehäuses und Zubehörs zu prüfen. Teile mit auch nur stellenweise beschädigter Isolierung müssen für eine Reparatur oder für die Entsorgung ausgesondert werden.
An spannungsführenden blanken Leitungen dürfen keine Messungen vorgenommen werden. In einem solchen Fall ist ein berührungsloser Sensor oder ein Sensor, der die notwendige elektrische Isolierung gewährleistet, zu verwenden.
■ Im Zweifelsfall, oder wenn die Spannungswerte, denen der Temperaturmessfühler ausgesetzt ist, nicht ermittelt werden können, muss eine geeignete Schutzausrüstung und insbesondere Isolierhandschuhe verwendet werden!
■ Reparatur und messtechnische Überprüfung darf nur durch zugelassenes Fachpersonal erfolgen.

INHALTSVERZEICHNIS

1. Erste Inbetriebnahme....16

1.1. Lieferumfang ....16
1.2. Batterien einlegen ....16

1. Gerätevorstellung......17

2.1. C.A 1821 und 1822....17
2.2.C.A 1823....17
2.3. Tasten....18

1. Verbindung mit einem PC....19

3.1. Data Logger Transfer Software installieren .... 19
3.2. Anschluss ...... 19

1. ERSTE INBETRIEBNAHME

1.1. LIEFERUMFANG

Thermometer mit Thermoelement C.A 1821 oder C.A 1822 bzw. Widerstandsthermometer C.A 1823

Lieferung in Karton mit:

■ 3 Alkalibatterien AA bzw. LR6
■ 1 USB/Micro-USB-Kabel
■ 1 mehrsprachige Schnellstart-Anleitung
■ 1 mehrsprachiges Sicherheitsdatenblatt
■ 1 Prüfbericht
■ 1 Tasche

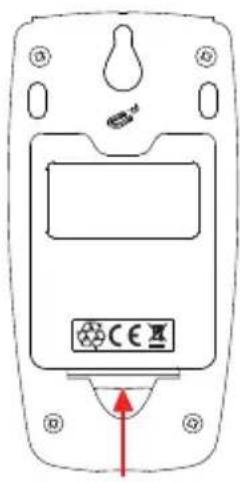

1.2. BATTERIEN EINLEGEN

CE

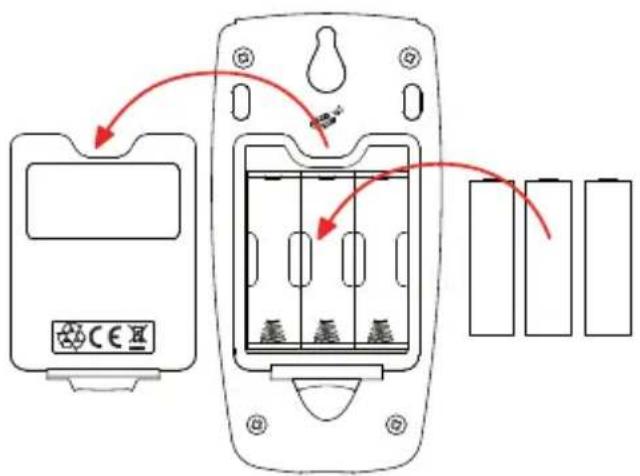

■ Auf den Clip am Batteriefach drücken und anheben.
■ Batteriefach entfernen.

■ Neue Batterien einlegen, dabei die Polarität berücksichtigen.

■ Batteriefach ordentlich ganz schließen.

2. GERÄTEVORSTELLUNG

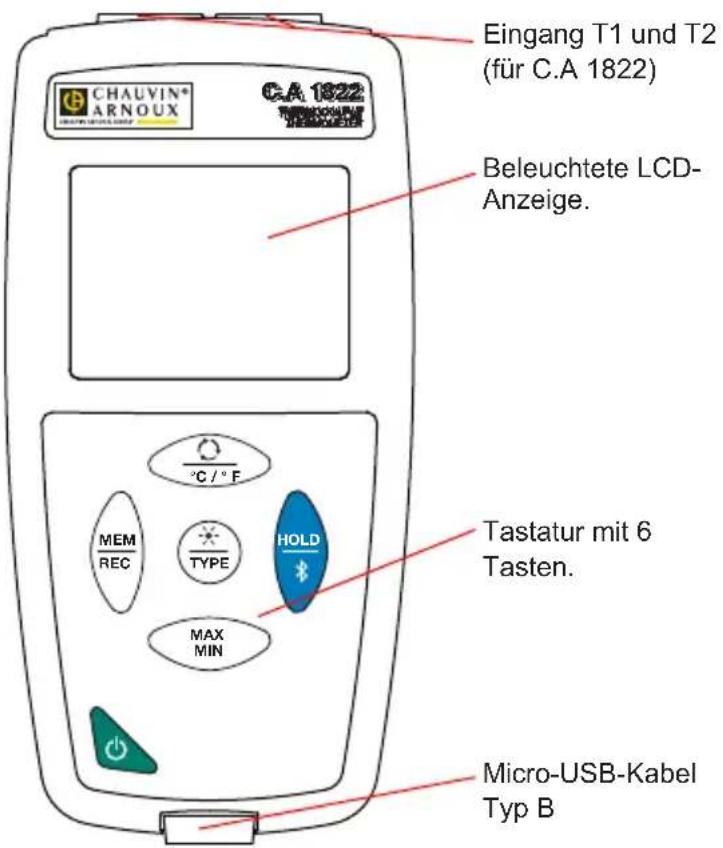

2.1. C.A 1821 UND 1822

Eingang T1 und T2 (für C.A 1822) Beleuchtete LCD- Anzeige. Tastatur mit 6 Tasten. Micro-USB-Kabel Typ B

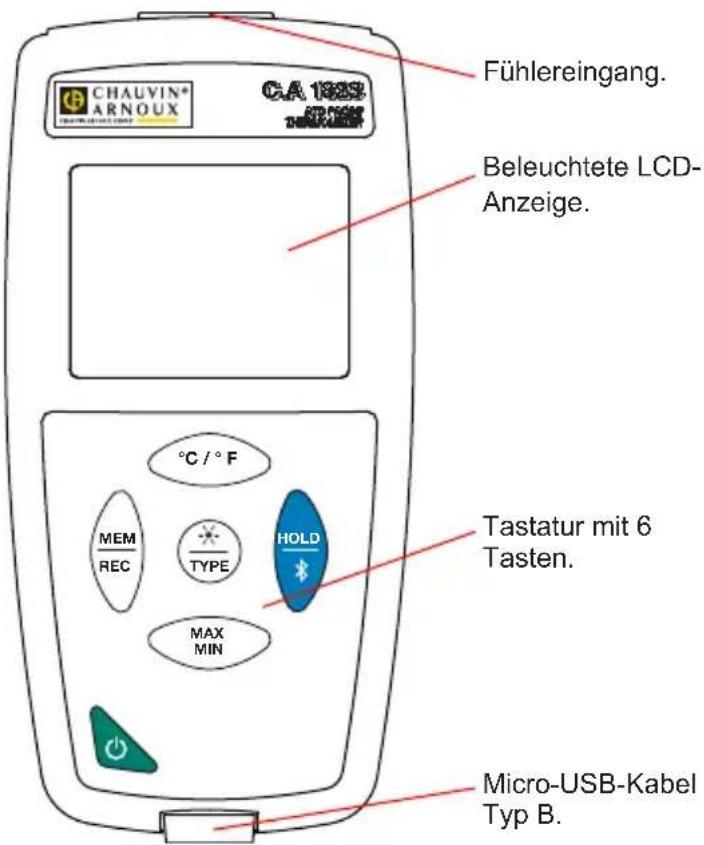

2.2. C.A 1823

CHAUVIN® ARNOUX CA 1928 Fühlereingang. Beleuchtete LCD- Anzeige. °C / °F MEM REC TYPE HOLD MAX MIN Tastatur mit 6 Tasten. Micro-USB-Kabel Typ B.

2.3. TASTEN

Taste Funktion
	■ Drückt man lang auf die Taste , wird das Gerät ein-■ und ebenso auch wieder ausgeschaltet. Allerdings lässt sich das Gerät nicht ausschalten, wenn es Speichermodus ist und gerade aufzeichnet.
	Für C.A 1821 und C.A 1823■ Mit der Taste °C/°F zeigt das Gerät die Messdaten entweder in °C oder in °F an.Für C.A 1822■ Mit der Taste 📊 wird am oberen Display zwischen T2 und T1-T2 umgeschaltet.■ Drückt man lang auf die Taste °C/°F zeigt das Gerät die Messdaten entweder in °C oder in °F an.
MEMREC	■ Mit der Taste MEM (kurz drücken) werden Messdaten und Datum gespeichert.■ Drückt man lang auf die Taste REC wird ein Speichervorgang ein- bzw. ausgeschaltet.
	■ Drückt man lang auf die Taste , wird die Hintergrundbeleuchtung eingeschaltet.■ Drückt man lang auf die Taste TYPE, kann das Thermoelement eingestellt (K, J, T, E, N, R, S) bzw. von Temperaturfühler PT100 auf Fühler PT1000 gewechselt werden.
HOLD	■ Mit der Taste HOLD wird das Display „eingefroren“.■ Drückt man lang auf die Taste wird eine Bluetooth-Verbindung aufgebaut bzw. getrennt.
MAXMIN	■ Mit der Taste MAX MIN (kurz drücken) wird der MAX MIN-Modus eingestellt, wobei jedoch die aktuellen Messwerte weiter auf dem Display erscheinen.■ Beim zweiten Tastendruck wird der Höchstwert angezeigt.■ Beim dritten Tastendruck wird der Mindestwert angezeigt.■ Beim vierten Tastendruck gelangt man wieder in die Ausgangsposition mit den aktuellen Messwerten zurück.■ Drückt man lang auf die Taste, wird der MAX MIN-Modus wieder beendet.

3. VERBINDUNG MIT EINEM PC

3.1. DATA LOGGER TRANSFER SOFTWARE INSTALLIEREN

Rufen Sie unsere Website auf, wo die neueste Version der Anwendungssoftware zum Herunterladen bereitsteht: www.chauvin-arnoux.com

Gehen Sie zur Registerkarte Support, und dort unter Softwares herunterladen. Führen Sie mit dem Namen des Geräts als Stichwort eine Suche durch.

Laden Sie die Software dann herunter und installieren Sie sie auf Ihrem PC.

Für die Installation des Data Logger Transfer auf Ihrem PC brauchen Sie Systemverwalter-Zugriffsrechte.

3.2. ANSCHLUSS

Das Gerät bietet dem Nutzer 2 Kommunikationsarten:

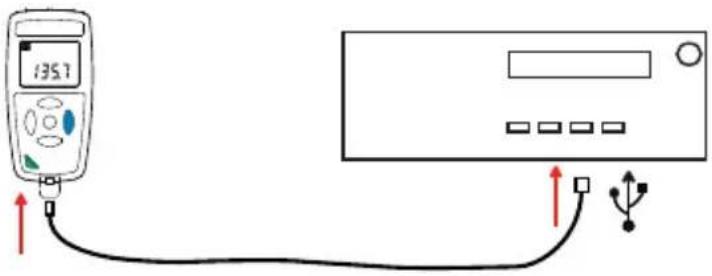

■ Einen USB-Anschluss über USB-Micro-USB-Kabel

135.7

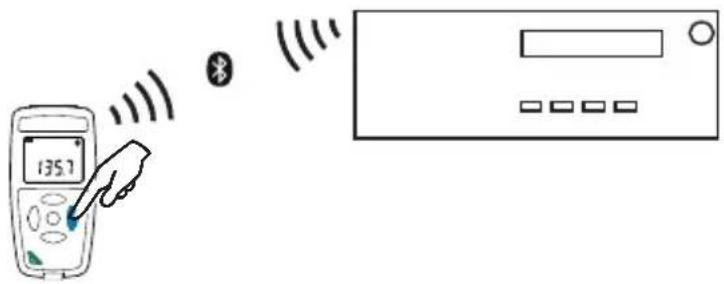

■ und eine drahtlose Bluetooth-Übertragung 4.0 BLE(Bluetooth Low Energy).

135.7
