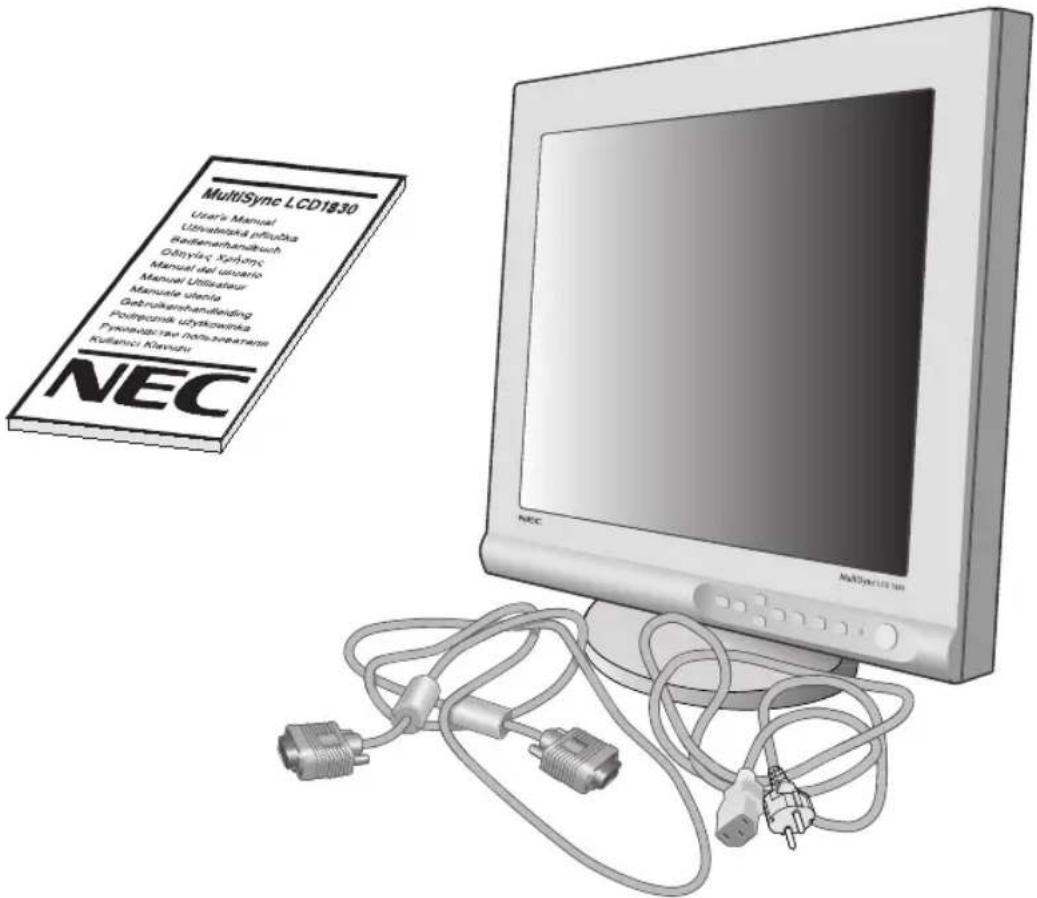

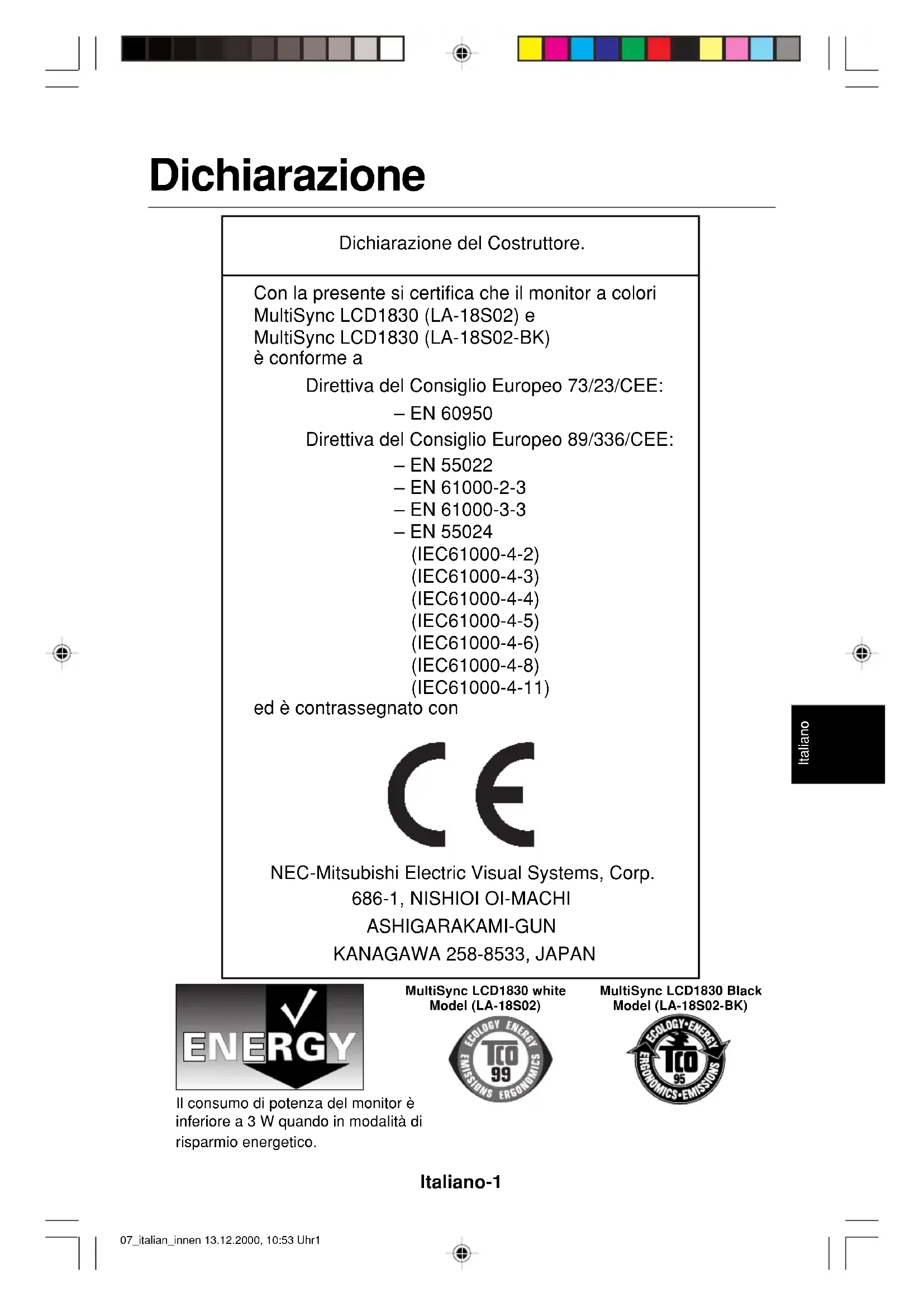

Il consumo di potenza del monitor è inferiore a 3 W quando in modalità di risparmio energetico. MultiSync LCD1830 white Model (LA-18S02) MultiSync LCD1830 Black Model (LA-18S02-BK) 07_italian_innen 13.12.2000, 10:53 Uhr1Italiano-2 Contenuto La confezione del vostro nuovo monitor LCD NEC MultiSync* deve contenere quanto segue:

• Monitor MultiSync LCD1830 con base inclinabile

• Cavo di alimentazione

• Il CD ROM contiene il manuale utente completo in formato PDF ed i relativi file Windows (file di informazioni e profilo colore). Per poter consultare il manuale utente completo, installare Acrobat Reader 4.0 sul proprio PC.

• Conservare la confezione ed il materiale di imballaggio originali al fine del trasporto o della spedizione del monitor. 07_italian_innen 13.12.2000, 10:53 Uhr2Italiano-3 Italiano Guida rapida Per collegare il monitor MultiSync LCD al sistema, seguire le seguenti istruzioni:

1. Spegnere il computer.

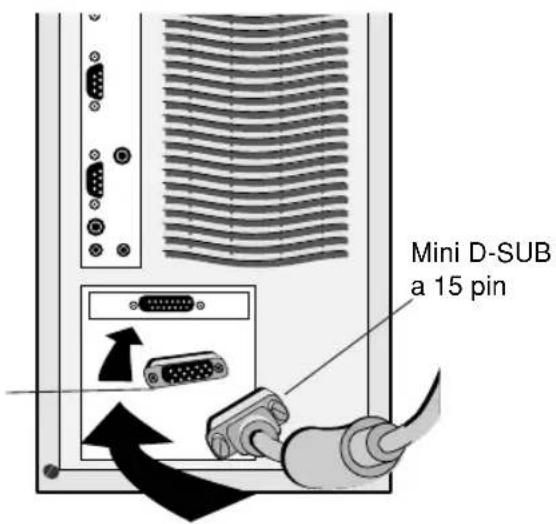

2. Per PC: Collegare il mini D-SUB a 15 pin del cavo segnale appropriato

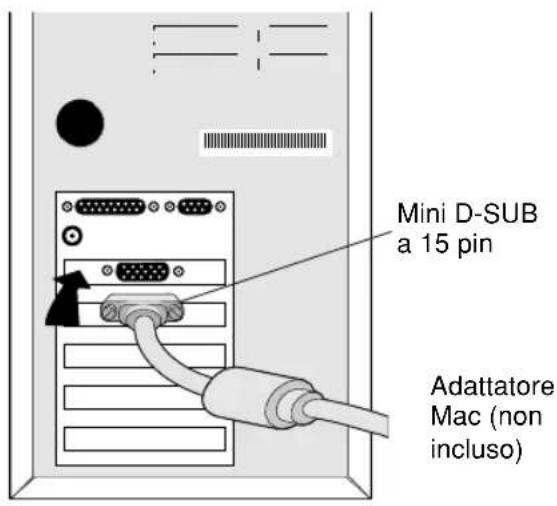

al connettore della scheda video del sistema (Figura A.1). Serrare tutte le viti. Per il Mac: Collegare l’adattatore cavo MultiSync LCD1830 Macintosh al computer (Figura B.1). Collegare il connettore del mini D-SUB a 15 pin del cavo segnale appropriato all’adattatore cavo MultiSync LCD1830 Macintosh (Figura B.1). Serrare tutte le viti. Togliere le coperture connettori e cavi sul retro del monitor (Figura E.1).

3. Collegare il mini D-SUB a 15 pin del cavo segnale video al connettore

“INPUT 1” o “INPUT 2” sul retro del monitor (Figura C.1). NOTA: Collegamenti errati dei cavi possono provocare funzionamento anomalo, danneggiare la qualità del display o i componenti del modulo LCD e/o abbreviare la vita del modulo stesso.

4. Collegare un’estremità del cavo di alimentazione al monitor MultiSync

della serie LCD e l’altra estremità alla presa di alimentazione. (Figura C.1) Sostituire le coperture connettori e cavi. (Figura E.1) NOTA: Fare riferimento alla sezione „Attenzione“ di questo manuale per una scelta corretta del cavo di alimentazione AC.

5. Accendere il monitor (Figura D.1) e il computer.

6. Per completare il setup del monitor MultiSync LCD, utilizzare i

seguenti controlli OSM:

• Regolazione automatica del contrasto

• Regolazione automatica Vedere la sezione Controlli di questo Manuale Utente per la descrizione completa dei controlli OSM. NOTA: Per qualsiasi problema, vedere la sezione Ricerca guasti di questo manuale utente. NOTA: Per rimuovere in modo semplice la copertura cavi o il cavo segnale, sistemare il monitor con lo schermo rivolto verso il basso. (Figura R.2) 07_italian_innen 13.12.2000, 10:53 Uhr3Italiano-4 Mini D-SUB a 15 pin Mini D-SUB a 15 pin Adattatore Mac (non incluso) Figura A.1 Figura B.1 Figura D.1 Interruttore Figura C.1 Presa di alimentazione Al computer Cavo alimentazione

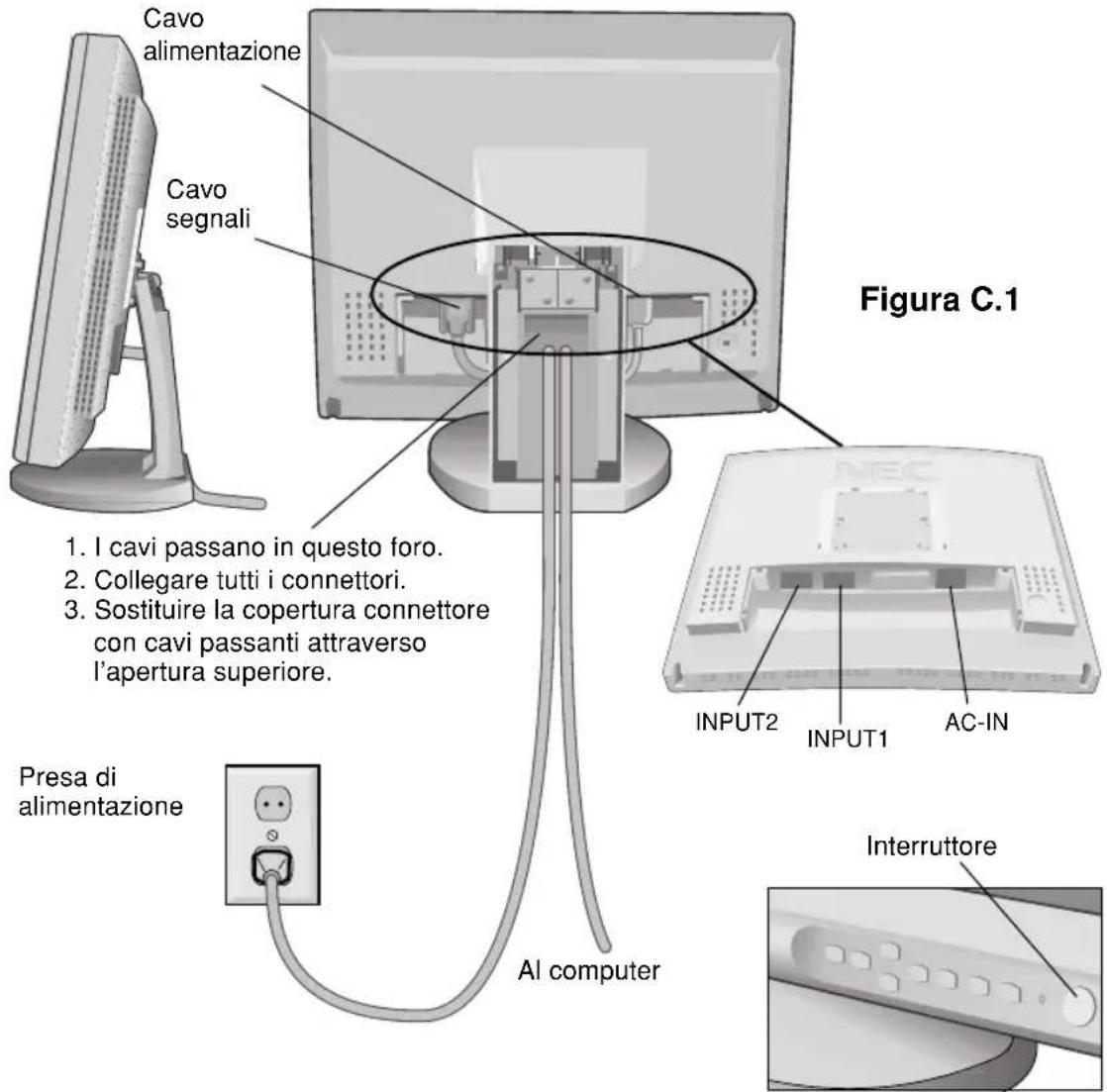

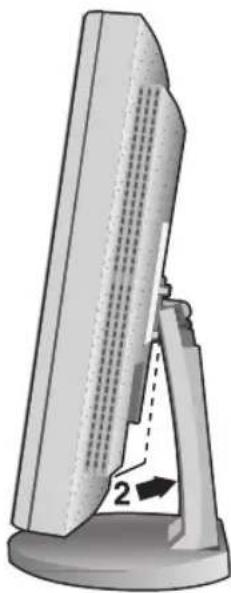

1. I cavi passano in questo foro.

2. Collegare tutti i connettori.

3. Sostituire la copertura connettore

Rimozione del coperchio.

II. Coperchio connettori

Rimozione del coperchio.

1. Spingere verso il basso

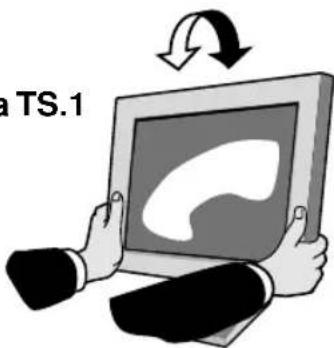

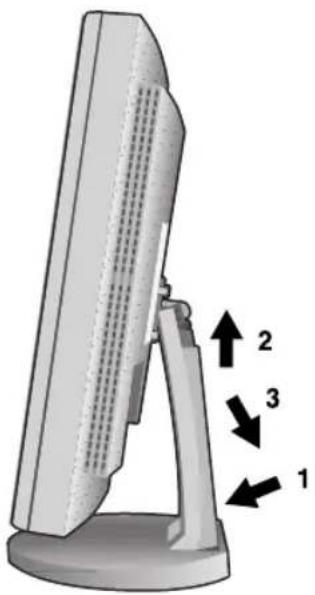

07_italian_innen 13.12.2000, 10:53 Uhr5Italiano-6 Inclinazione Afferrare con le mani entrambi i lati dello schermo del monitor e inclinare secondo necessità (Figura TS.1). Rimozione del supporto monitor per montaggio Per predisporre il monitor per un diverso montaggio:

1. Togliere le coperture

connettori, cerniera e cavi. (Figura R.1)

2. Scollegare tutti i cavi.

3. Sistemare il monitor con la

faccia rivolta verso il basso su una superficie non abrasiva. (Sistemare lo schermo su una piattaforma di 32 mm in modo che i fori del supporto corrispondano alle posizioni delle viti) (Figura R.2).

4. Togliere le 4 viti che fissano il

monitor al supporto e sollevare il gruppo supporto (Figura R.2). Il monitor a questo punto è pronto per essere montato diversamente.

5. Collegare il cavo di alimentazione

AC ed il cavo segnali al retro del monitor.

6. Per rimontare sul supporto, ripetere

queste operazioni nell’ordine inverso. Attenzione: Per soddisfare i requisiti di sicurezza il monitor deve essere montato su un braccio che garantisca un’ opportuna stabilità in considerazione del peso del monitor. Il monitor LCD va utilizzato esclusivamente insieme ad un braccio approvato (per es. marchio GS). Figura TS.1 Figura R.2 Viti Figura R.1 Premere Premere 07_italian_innen 13.12.2000, 10:53 Uhr6Italiano-7 Italiano Sotto-menu Uscita menu principale controlli OSM. Sposta l’area evidenziata verso l’alto o verso il basso per selezionare uno dei controlli. Sposta la barra a sinistra o a destra per aumentare o diminuire la regolazione. Attiva la prestazione di Auto- Regolazione. Nel Modo Strumenti e Informazioni, apre un’altra finestra. Ripristina il comando evidenziato alle impostazioni di fabbrica. Menu principale Uscita dai controlli OSM Sposta l’area evidenziata verso l’alto o verso il basso per selezionare uno dei controlli. Sposta l’area evidenziata a sinistra o a destra per selezionare i menu di controllo. Non ha funzione. Premere PROCEED per attivare la regolazione automatica. Ripristina il menu controllo evidenziato all’impostazione di fabbrica. Controlli Controlli OSM (On-Screen Manager): I controlli OSM sulla parte frontale del monitor funzionano nel seguente modo: Per accedere a OSM premere uno dei pulsanti di controllo ( , , , ). Per cambiare l’ingresso segnale, premere il pulsante INPUT 1/2. NOTA: Quando si preme RESET nel menu principale e nel sottomenu, compare una finestra di avviso che permette di annullare la funzione di RESET premendo il pulsante EXIT. Controlli Luminosità/Contrasto LUMINOSITÀ Regola la luminosità dell’immagine e dello schermo. CONTRASTO Regola la luminosità dell’immagine in relazione allo sfondo. Comando EXIT COMANDO / COMANDO / PROCEED RESET 07_italian_innen 13.12.2000, 10:53 Uhr7Italiano-8 AUTO AGGIUST Regola l’immagine visualizzata per input video non standard. Regolazione automatica Regola automaticamente la posizione immagine, la dimensione orizzontale e la regolazione fine. Controlli di posizione SIN./DEST. Controlla la posizione orizzontale dell’immagine all’interno dell’area di visualizzazione dell’LCD. SU/GIÙ Controlla la posizione verticale dell’immagine all’interno dell’area di visualizzazione dell’LCD. AUTO AGGIUST Imposta automaticamente le posizioni orizzontale e verticale dell’immagine all’interno dell’area di visualizzazione dell’LCD. Controlli di regolazione dell’immagine RAPIDA Aumentando o diminuendo questa impostazione, si regola la dimensione orizzontale. FINE Aumentando o diminuendo questa impostazione, si migliorano messa a fuoco, nitidezza e stabilità dell’immagine. AUTO AGGIUST Regola automaticamente la dimensione orizzontale e la regolazione fine. 07_italian_innen 13.12.2000, 10:53 Uhr8Italiano-9 Italiano Sistemi di controllo del colore L’impostazione di colore desiderata è selezionata attraverso la predisposizione di sei colori (le predisposizioni dei colori sRGB e NATIVO sono standard e non predis-possono essere modificate). La temperatura del colore aumenta o diminuisce in ciascun tipo di predisposizione. R,Y,G,C,B,M,S Aumenta o diminuisce il rosso, giallo, verde, ciano, blu, magenta e la saturazione a seconda dell’elemento selezionato. Il cambiamento del colore compare sullo schermo e la direzione (aumento o diminuzione) sarà evidenziata dalle barre. sRGB In ambiente desktop la modalità sRGB aumenta notevolmente la fedeltà del colore di un singolo spazio colore standard RGB. Con questo ambiente a colori, l’operatore può comunicare i colori nelle situazioni più comuni ed in modo estremamente semplice senza il bisogno di una gestione dei colori a livello superiore. NATIVO Colore originale non regolabile presentato dal pannello LCD. Strumenti 1 ADATTAMENTO Selezionare una tra le tre possibili impostazioni di nitidezza dell’immagine. Questa funzione è valida solo in caso sia stata attivata la funzione di espansione del display. MODALITÀ TESTO Questa funzione viene utilizzata per visualizzare il testo in modo più chiaro. MODALITÀ NORMALE Questo tipo di nitidezza è una via di mezzo tra la modalità TESTO e quella GRAFICA. MODALITÀ GRAFICA Questo tipo di modalità è particolarmente adatta per immagini e fotografie. 07_italian_innen 13.12.2000, 10:53 Uhr9Italiano-10 MODALITÀ ESPANSIONE Imposta il metodo di zoom. SCHERMO PIENO L’immagine viene espansa a 1280 x 1024, indipendentemente dalla risoluzione. MANTIENI PROPORZIONI L’immagine viene espansa senza cambiare il rapporto proporzionale. NON ESPANDI L’immagine non viene espansa. RILEVAZIONE VIDEO Seleziona il metodo di rilevazione video in caso siano connessi più di un computer.

Il monitor non cercherà l’altra porta di ingresso video a meno che non sia acceso. PRIMO RILEVATO L’ingresso video deve essere commutato alla modalità “PRIMO RILEVATO”. Se non è presente il segnale di ingresso del video corrente, allora il monitor ricerca un segnale dall’altra porta di ingresso video. Se il segnale video è presente nell’altra porta, il monitor commuta automaticamente la porta d’ingresso sorgente video alla nuova sorgente rilevata. Il monitor non cercherà altri segnali video fintanto che sarà presente la sorgente video corrente. ULTIMO RILEVATO L’ingresso video deve essere commutato in modalità “ULTIMO RILEVATO”. Se il monitor sta visualizzando un segnale dalla sorgente corrente e contemporaneamente viene ad aggiungersi una seconda sorgente, il monitor commuterà automaticamente alla nuova sorgente video. Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall’altra porta di ingresso. Se il segnale video è presente sull’altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata. 07_italian_innen 13.12.2000, 10:53 Uhr10Italiano-11 Italiano Strumenti 2 LINGUA I menu di controllo OSM sono disponibili in sette diverse lingue. POSIZIONE OSM Si può scegliere dove si desidera venga visualizzata l’immagine di controllo OSM sullo schermo. Selezionando OSM Location si può posizionare manualmente il menu di controllo OSM a sinistra, a destra, in alto o in basso.

Il menu di controllo OSM rimarrà visualizzato finché è in uso. Nel sottomenu di disabilitazione OSM, è possibile selezionare l’intervallo di tempo passato il quale, nel caso non venga premuto nessun tasto, scompare il menu OSM. Le scelte predefinite sono 10, 20, 30, 60 e 120 secondi. OSM BLOCCATO Questo comando blocca completamente l’accesso a tutte le funzioni di controllo OSM. Se si cerca di attivare i comandi OSM in modalità Lock Out, compare una schermata indicante che i comandi OSM sono bloccati. Per attivare la funzione di blocco OSM, premere PROCEED, e tenerli premuti contemporaneamente. Per disattivare il blocco OSM, premere PROCEED, e tenerli premuti contemporaneamente.

Selezionando Config. di fabbrica è possibile resettare tutte le impostazioni dei comandi OSM riportandole alle configurazioni di fabbrica. Il pulsante RESET deve essere tenuto premuto per alcuni secondi per avere effetto. È possibile resettare impostazioni individuali selezionando il relativo comando e premendo il pulsante RESET. NOTIF. RISOLUZIONE La risoluzione ottimale è di 1280 x 1024. Se ON è selezionato, sullo schermo dopo 30 secondi apparirà un messaggio di notifica relativamente al fatto che la risoluzione non è 1280 x 1024. 07_italian_innen 13.12.2000, 10:53 Uhr11Italiano-12 Informazioni MODALITÀ DISPLAY Fornisce informazioni sulla risoluzione corrente e i dati tecnici compresa la temporizzazione preimpostata in uso e le frequenze orizzontali e verticali. MONITOR INFO. Indica il modello e i numeri di serie del monitor. Avvertenza OSM I menu di avvertenza OSM scompaiono quando si preme il pulsante Exit. NESSUN SEGNALE: Questa funzione avverte in caso non vi sia nessun segnale presente. Dopo aver attivato l’alimentazione, in caso di modifica del segnale di ingresso o in caso di video inattivo, apparirà la finestra Nessun segnale. NOTIF. RISOLUZIONE: Questa funzione consiglia l’utilizzo di una risoluzione ottimizzata. Dopo aver attivato l’alimentazione, in caso di modifica del segnale di ingresso o se il segnale video non ha una risoluzione adatta, compare la finestra Notificazione risoluzione. Questa funzione può essere disattivata nel menu STRUMENTI. FUORI TOLLERANZA: Questa funzione fornisce raccomandazioni sulla risoluzione ottimizzata e la frequenza di rinfresco. Dopo aver attivato l’alimentazione, in caso di modifica del segnale di ingresso o se il segnale video non ha una temporizzazione adatta, apparirà il menu Fuori tolleranza. CONTROLLARE IL CAVO: Questa funzione avvisa di controllare tutti gli ingressi video del monitor e del computer per accertarsi che siano collegati correttamente. 07_italian_innen 13.12.2000, 10:53 Uhr12Italiano-13 Italiano Uso consigliato Precauzioni di sicurezza e manutenzione

• NON APRIRE IL MONITOR. All’interno non ci sono parti manutenibili dall’utente e l’apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione fare riferimento a personale di manutenzione qualificato.

• Non versare alcun liquido all’interno della carrozzeria, né usare il monitor vicino all’acqua.

• Non inserire alcun tipo di oggetto nelle fessure della carrozzeria, poiché esso potrebbe venire a contatto con punti a tensione pericolosa, il che può essere dannoso o fatale o può causare scosse elettriche, incendio o guasto dell’apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendio,.

• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor potrebbe cadere danneggiandosi seriamente.

• Non posare alcun oggetto sul monitor e non usarlo all’aperto.

• Il tubo fluorescente collocato nel monitor LCD contiene mercurio. Attenersi alle leggi o regolamenti dell’amministrazione locale per smaltire adeguatamente questo tubo. Scollegare immediatamente il monitor dalla presa a muro e rivolgersi a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.

• E’ stato versato del liquido o sono caduti oggetti nel monitor.

• Il monitor è stato esposto a pioggia o acqua..

• Il monitor è stato fatto cadere o la carrozzeria è danneggiata.

• Il monitor non funziona regolarmente seguendo le istruzioni d’uso..

• Non piegare il cavo di alimentazione.

• Non usare il monitor in ambienti con alta temperatura, umidità, polverosi o oleosi.

• Non coprire le prese d’aria del monitor. 07_italian_innen 13.12.2000, 10:53 Uhr13Italiano-14 Attenzione

• Se il monitor è rotto, non toccare i cristalli liquidi.

• Se il vetro è rotto. Maneggiare con cura.

• Lasciare spazio attorno al monitor per una adeguata ventilazione per permettere la dissipazione del calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o altre fonti di calore. Non mettere nulla sopra il monitor.

• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.

• Maneggiare con cura durante il trasporto. Conservare l’imballo per il trasporto.

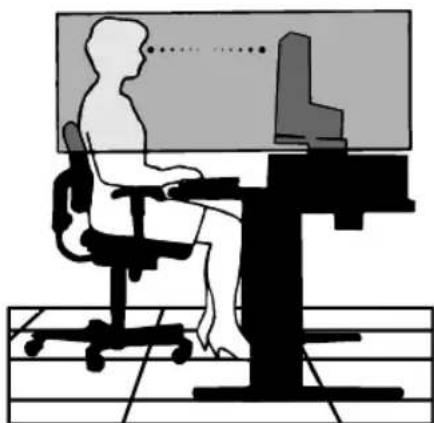

NEL POSIZIONARE IL MONITOR, CONTROLLARE

• Per ottenere le prestazioni ottimali, attendere 20 minuti per il riscaldamento.

• Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.

• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. La distanza ottimale è 50 cm.

• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.

• Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l’inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.

• Se la luce riflessa rende difficoltosa la visione dello schermo, usare un filtro anti riflesso.

• Pulire la superficie del monitor LCD con un panno senza pelo e non abrasivo. Non usare detersivi o pulivetro! 07_italian_innen 13.12.2000, 10:53 Uhr14Italiano-15 Italiano

• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.

• Usare un supporto per documenti posto vicino allo schermo.

• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.

• Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).

• Fare regolarmente esami della vista. Ergonomia Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Regolare la luminosità fino a far scomparire il reticolo di sfondo.

• Non impostare il controllo di contrasto al massimo.

• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.

• Utilizzare i colori preimpostati.

• Utilizzare segnali non interallacciati con una frequenza di rinfresco verticale compresa tra 60-75 Hz.

• Non usare come colore primario il blu su uno sfondo scuro poiché è difficile da vedere e può affaticare gli occhi per contrasto insufficiente. 07_italian_innen 13.12.2000, 10:53 Uhr15Italiano-16 PER EVITARE IL PERICOLO DI INCENDI O SCOSSE ELETTRICHE, NON ESPORRE L’UNITA’ A PIOGGIA O UMIDITA’. INOLTRE, NON USARE LA SPINA POLARIZZATA DELL’UNITA’ CON UNA PRESA DI CAVO DI PROLUNGA O ALTRE PRESE A MENO CHE I POLI DELLA SPINA SI INSERISCANO COMPLETAMENTE. NON APRIRE LA CARROZZERIA POICHE’ ALL’INTERNO VI SONO COMPONENTI SOTTO ALTA TENSIONE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. ATTENZIONE PER EVITARE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIERE IL COPERCHIO (O LA COPERTURA POSTERIORE). ALL’INTERNO NON VI SONO PARTI MANUTENIBILI DALL’UTENTE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. Questo simbolo avverte l’utente che tensioni non isolate all’interno dell’unità possono essere sufficientemente elevate da provocare scossa elettrica. Pertanto è pericoloso toccare in ogni modo qualsiasi componente interno all’unità. Questo simbolo avverte l’utente che sono state incluse importanti informazioni relative al funzionamento ed alla manutenzione dell’unità. Pertanto esse devono essere lette attentamente al fine di evitare l’insorgere di problemi. ATTENZIONE AVVERTENZA

PERICOLO DI SCOSSA ELETTRICA • NON APRIRE

Attenzione: Quando si utilizza il MultiSync LCD1830 con alimentazione 220-240V AC in Europa, tranne UK, utilizzare il cavo di alimentazione fornito insieme al monitor. In UK, il cavo di alimentazione con spina fusa approvato BS è dotato di un fusibile nero (5 A) da utilizzare con questa apparecchiatura. Se con l’apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore. Quando si utilizza il MultiSync LCD1830 con alimentazione 220-240V AC in Australia, utilizzare il cavo di alimentazione fornito insieme al monitor. Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme allo standard di sicurezza del proprio Paese. ENERGYSTA R è un marchio registrato U.S. In qualità di partner ENERGYSTAR
