| Tipo di prodotto | Rivelatore di gas |
| Marca | Chacon |
| Modello | 34151 |
| Gas rilevati | Metano (CH4), biogas, gas naturale |
| Dimensioni (L x l x H) | 112 mm x 86 mm x 33.5 mm |
| Alimentazione | AC 100V~220V / 50Hz~60Hz |
| Consumo elettrico | ≤4W |
| Tipo di sensore | A semiconduttore |
| Durata del sensore | 5 anni |
| Valore di allarme | 7%LEL ±3%LEL |
| Modalità di allarme | Sonoro (≥85dB) + luminoso (LED rosso lampeggiante) |
| Tempo di risposta | ≤30s |
| Ambiente di funzionamento | Temperatura da 0°C a 55°C, umidità <95% (senza condensa) |
| Pressione ambiente | 86kPa~106kPa |
| Temperatura di stoccaggio | da -25°C a 55°C |
| Installazione | Montaggio a parete, a ≤30 cm dal soffitto, a 1-4 m dall'apparecchio a gas |
| Norma | EN 50194-1:2009 |
| Utilizzo | Solo per interni |
| Funzioni principali | Rilevamento di perdite di gas, allarme sonoro e luminoso, autotest, indicazione di durata, preriscaldamento |
| Manutenzione e pulizia | Pulire mensilmente con una spazzola o un panno morbido e asciutto |
| Sicurezza | Non installare vicino a correnti d'aria, umidità, fonti di calore; non smontare |
| Riparabilità | Non riparare da soli, contattare il distributore |
Domande frequenti - 34151 CHACON
Domande degli utenti su 34151 CHACON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore di gas in formato PDF gratuitamente! Trova il tuo manuale 34151 - CHACON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 34151 del marchio CHACON.

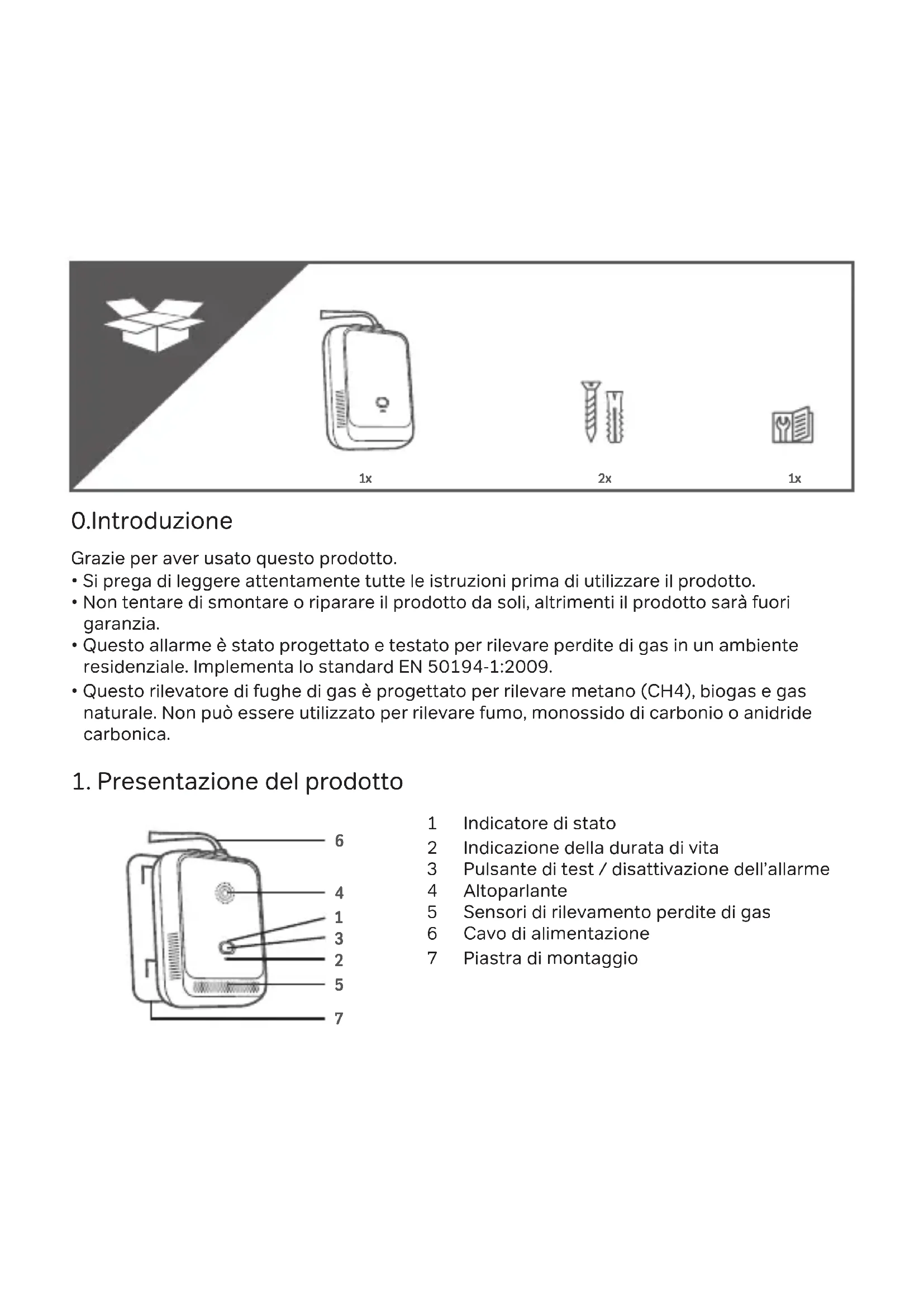

MANUALE UTENTE 34151 CHACON
Grazie per aver usato questo prodotto.
- Si prega di leggere attentamente tutte le istruzioni prima di utilizzare il prodotto.
- Non tentare di smontare o riparare il prodotto da soli, altrimenti il prodotto sarà fuori garanzia.
- Questo allarme è stato progettato e testato per rilevare perdite di gas in un ambiente residenziale. Implementa lo standard EN 50194-1:2009.
- Questo rilevatore di fughe di gas è progettato per rilevare metano (CH4), biogas e gas naturale. Non può essere utilizzato per rilevare fumo, monossido di carbonio o anidride carbonica.

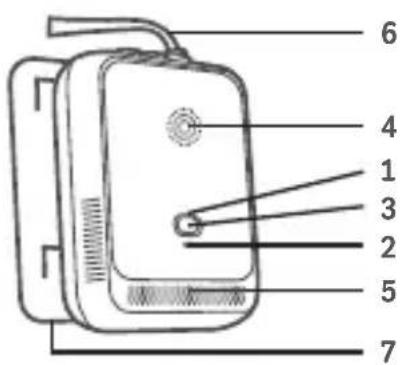

1. Presentazione del prodotto
1 Indicatore di stato
2 Indicazione della durata di vita
3 Pulsante di test / disattivazione dell'allarme
4 Altoparlante
5 Sensori di rilevamento perdite di gas
6 Cavo di alimentazione
7 Piastra di montaggio

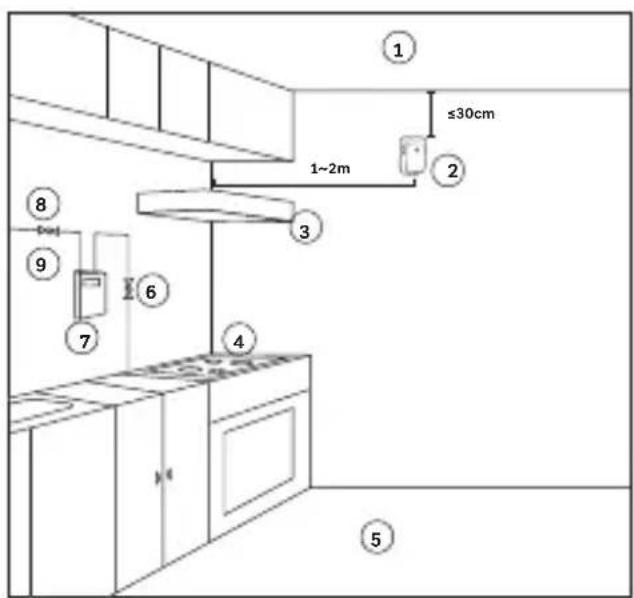

1.1. Installazione del prodotto
Questo rilevatore è adatto solo per uso interno. Questo dispositivo è raccomandato vicino ai fornelli, allo scaldabagno e a qualsiasi fonte di gas. Dovrebbe essere installato a 1m\~4m dall'apparecchio a gas e al massimo a 30 centimetri dal soffitto....
Suggerimento: Si consiglia di controllare che il dispositivo funzioni correttamente prima di installare il rilevatore sulla sua piastra di montaggio. Assicuratevi che la posizione sia vicina a una fonte di alimentazione (presa).
2 Rilevatore di fughe di gas
3 Ventilatore da cucina
4 Cucina a gas
5 Terreno
6 Valvola a sfera
7 Misuratore di gas
8 Valvola a sfera di entrata
9 Gas
2. Indicazione della funzionalità del prodotto
2.1. Collegamento del dispositivo alla fonte di alimentazione
Quando si collega il rilevatore, il LED dell'indicatore di stato lampeggia in verde. Poi va automaticamente in modalità di riscaldamento per 3 minuti. Durante questo tempo, l'apparecchio non può rilevare perdite di gas. Dopo 3 minuti, il LED verde si accende per farvi sapere che è operativo e pronto all'uso.
2.2. L'indicatore di stato diventa rosso
Quando il valore di concentrazione del gas nell'aria raggiunge il punto di allarme impostato, il rilevatore entra in modalità allarme. Verrà emesso un allarme acustico di 85dB e l'indicatore di stato lampeggerà in rosso. Aprire immediatamente le finestre e spegnere la valvola del gas. Non accendere o collegare alcun apparecchio elettrico. Se l'allarme non cessa, lasciare la casa e chiamare aiuto. Se necessario, chiedete al vostro esperto di ispezioni elettriche e del gas di venire a controllare la vostra installazione.
Nota: Nello stato di allarme, quando la concentrazione di gas è inferiore al valore di sicurezza, il rivelatore disarma automaticamente l'allarme.
2.3. Avviso di errore
Se il LED dell'indicatore di stato è giallo e si accende continuamente e emette un segnale acustico, significa che il rilevatore è difettoso e non può rilevare correttamente, si prega di contattare il distributore per la riparazione.
Suggerimento: Vi consigliamo di controllare il dispositivo quotidianamente. Per farlo, premere una volta il pulsante centrale, il rilevatore entrerà in modalità di simulazione di allarme ed emetterà un segnale di allarme acustico e luminoso, il LED rosso lampeggerà e emetterà un segnale acustico, poi tornerà allo stato di rilevamento normale.
2.4. Avviso di fine vita
Se l'indicatore di durata lampeggia 3 volte continuamente e allo stesso tempo emette 3 bip, la durata di vita del sensore è scaduta. Contattate il vostro rivenditore se la garanzia è ancora valida o procuratevi un nuovo sensore.
2.5. Sintesi dello stato del dispositivo
| Modalità Indicatore LED Indicatore di durata Allarme | ||
| Modalità di preparazione | LED verde lampeggiante | / |
| Modo normale LED verde continua / / | ||
| Modo test LED rosso lampeg-giante | / Suoni 4x | |
| Modo guasto LED giallo continua / Suono continuo | ||
| Modo allarme LED rosso lampeg-giante | / Suono 4x ripetuto | |
| Fine della vita del prodotto | / Flash Suono 3x ripetuto |
3. Consigli - luoghi di installazione
Si consiglia di installare il rilevatore di fughe di gas vicino ai fornelli, allo scaldabagno e a tutte le fonti di gas. Il metano (o gas di città), il biogas o il gas naturale è più leggero dell'aria e di conseguenza si eleva. Allora mettete il vostro dispositivo di circa 30 cm dal soffitto.
Per evitare danni al prodotto e prevenire falsi allarmi, non installare l'apparecchio nei seguenti luoghi:
- Zone di entrata e uscita dell'aria, ventilatori di scarico, porte/finestre con forte circolazione d'aria.
- Zone con umidità e gocce d'acqua, per esempio in bagno.
- Zone direttamente sopra una fonte di calore o vapore
Nota: se la stanza deve essere dipinta o rinnovata, si prega di installare il rilevatore dopo i lavori di ristrutturazione o di pittura.
4. Risoluzione dei problemi
Nota: per qualsiasi guasto che non può essere risolto da soli, non smontare il rilevatore, contattare il distributore per un consiglio.
| Difettoso Possibili circostanze Azione(i) da fare | ||
| La luce verde della fonte di alimentazione non è attivata | Cavo di alimentazione non collegato correttamente | Controllare e collegare correttamente il cavo alla fonte di alimentazione |
| Indicatore della fonte di alimentazione danneggiato o guasto del circuito | Contattare il distributore per la riparazione | |
| Nessun allarme acustico e visivo durante l'autotest | Guasto del circuito Contattare il distributore per la riparazione | |
| Nessuna risposta al gas rilevato | Preriscaldamento ancora in corso | Attendere la fine del riscaldamento |
| Guasto del circuito Contattare il distributore per la riparazione | ||
| L'allarme continua dopo l'avvio e il tempo di preparazione. | L'ambiente contiene molto fumo di sigaretta, alcool o composti organici volatili come benzina, profumo o vernice. | Spostarsi in spazi di aria pulita, ventilare la casa e riprovare |
| Tempo di conservazione troppo lungo | Accendere l'apparecchio e aspettare almeno 2 ore | |
| Possibili circostanze Contattare il distributore per la riparazione |
5. Consigli per la manutenzione
Il prodotto deve essere mantenuto pulito quando è in uso, altrimenti le sue prestazioni saranno influenzate e potrebbe anche danneggiare l'allarme. Dovrebbe essere pulito e testato almeno una volta al mese.
- Si prega di pulire regolarmente la polvere o la contaminazione di olio sulla superficie del rivelatore con una spazzola o un panno morbido e asciutto. Dopo la pulizia, installare nuovamente il rilevatore sulla sua piattaforma di base ed eseguire un controllo del funzionamento.
- Dopo un lungo stoccaggio o trasporto, si prega di accendere il rilevatore e attendere 24 ore o più per ottenere prestazioni ottimali.
- Questo prodotto non può essere usato o conservato in un ambiente contenente gas corrosivi (come il cloro)
- La presenza di grandi quantità di fumo di sigaretta, alcool o composti organici volatili come benzina, profumi o vernici nella stanza può far scattare l'allarme del rilevatore.
- Il rilevatore deve essere collegato ad una fonte di alimentazione stabile.
Nota: In un ambiente di funzionamento normale, il sensore a stato solido può funzionare per 5 anni.
6. Azioni preventive per il sistema di riscaldamento, l'acqua calda e la cucina
- Fate spazzare le stufe e i camini una volta all'anno, che è il requisito minimo, o due volte per maggiore precauzione.
- Fate controllare regolarmente il vostro impianto, per esempio nell'ambito di un contratto di manutenzione. È anche obbligatorio far revisionare la vostra caldaia ogni anno.
- Pulite regolarmente le griglie di ventilazione e non mettete mai un mobile, un asciugamano o qualsiasi altro oggetto davanti a un'apertura di ventilazione per non ostacolare la fuoriuscita dei gas.
- Ventilate regolarmente la vostra casa.
- Chiudere il rubinetto del gas naturale ogni volta che si parte per il fine settimana o per le vacanze.
- Pulite regolarmente i bruciatori della vostra cucina a gas: una fiamma blu è una garanzia di sicurezza.
- Se il vostro fornello è collegato tramite un tubo flessibile, sostituitelo con un tubo flessibile con estremità avvitate meccanicamente, che è molto difficile da strappare; se avete già un tubo flessibile, controllate la sua data di validità.
ATTENZIONE: se si rileva una perdita, ventilare immediatamente, interrompere l'alimentazione del gas naturale ed evitare azioni che potrebbero provocare una scintilla (ad esempio toccare interruttori o interruttori, accendere la luce, fare una telefonata da un telefono fisso o mobile, ecc.)
Se la perdita si accende, non c'è più pericolo di esplosione: se possibile, chiudere la valvola di alimentazione dell'apparecchio o l'alimentazione del gas naturale, bagnare le superfici vicine, evacuare l'edificio e chiamare i soccorsi.
- Specifiche tecniche
| Gas rilevato metano (CH4), biogas e gas naturale | |
| Dimensione (L*W*H) 112mm*86mm*33.5mm | |
| Tensione di funzionamento AC 100V~220V/50Hz~60Hz | |
| Consumo di energia ≤4W | |
| Ambiente operativo Temperatura: 0°C~55°C | |
| Umidità relativa: <95% (senza condensa) | |
| Pressione ambientale: 86kPa~106kPa | |
| Temperatura di stoccaggio -25°C~55°C | |
| Tempo di risposta ≤30s | |
| Tipo di sensore semiconduttore | |
| Vita del sensore 5 anni | |
| Valore dell'allarme 7%LEL±3%LEL | |
| Modalità di allarme Suono + luce | |
| Livello sonoro dell'allarme ≥85dB | |
| Installazione Montato a muro | |
| Standard EN 50194-1:2009 |


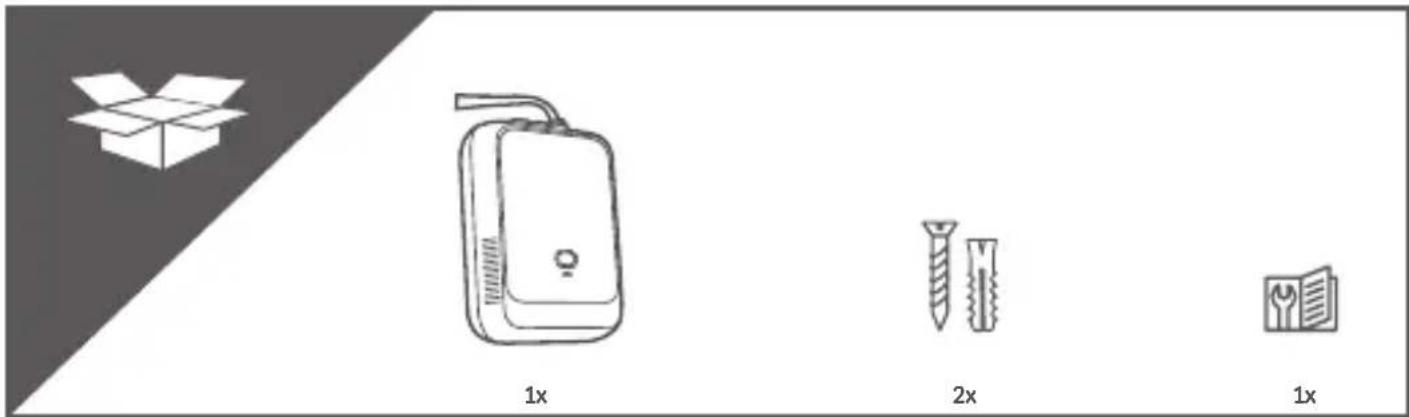

1x 2x 1x0. Einleitung
IT: Questo prodotto deve essere trattato in conformità con la Direttiva 2002/96/CE allo scopo di essere riciclato o smontato per minimizzare l'impatto ambientale. Per qualsiasi ulteriore informazione, si prega di contattare le autorità locali o regionali.
IT: Solo per uso interno
