MANUALE UTENTE HW9 JIMMY

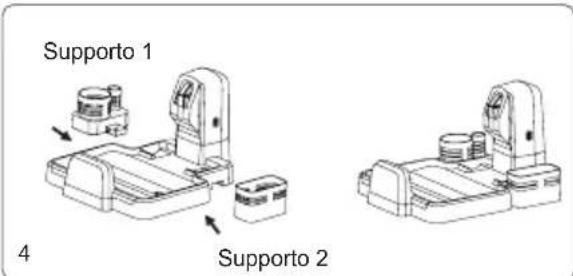

Montaggio del supporto della base di ricarica Premere il supporto 1 e il supporto 2 nella base di ricarica, mirando allo slot nché non si sente un "clic". Assicurarsi che i supporti siano saldamente bloccati.( Fig

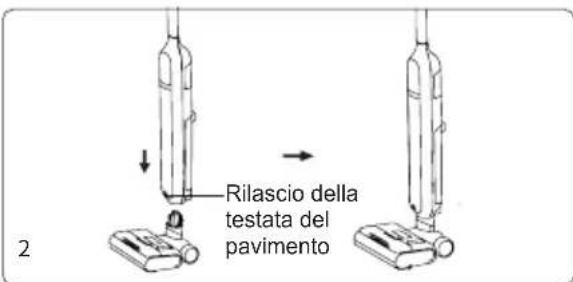

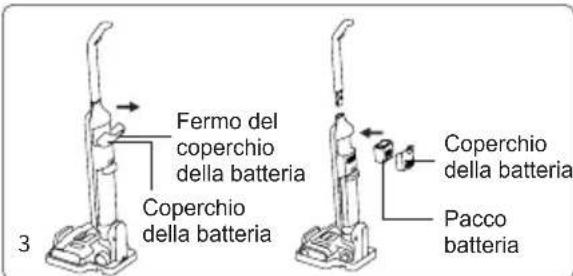

Rilascio della testata del pavimento Fermo del coperchio della batteria Coperchio della batteria Coperchio della batteria Pacco batteria Slot di ricarica Presa di ricarica Supporto 1 Supporto 2

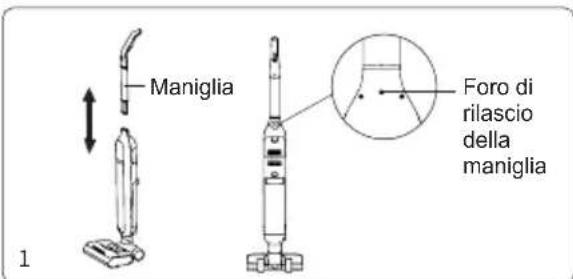

Maniglia Foro di rilascio della maniglia

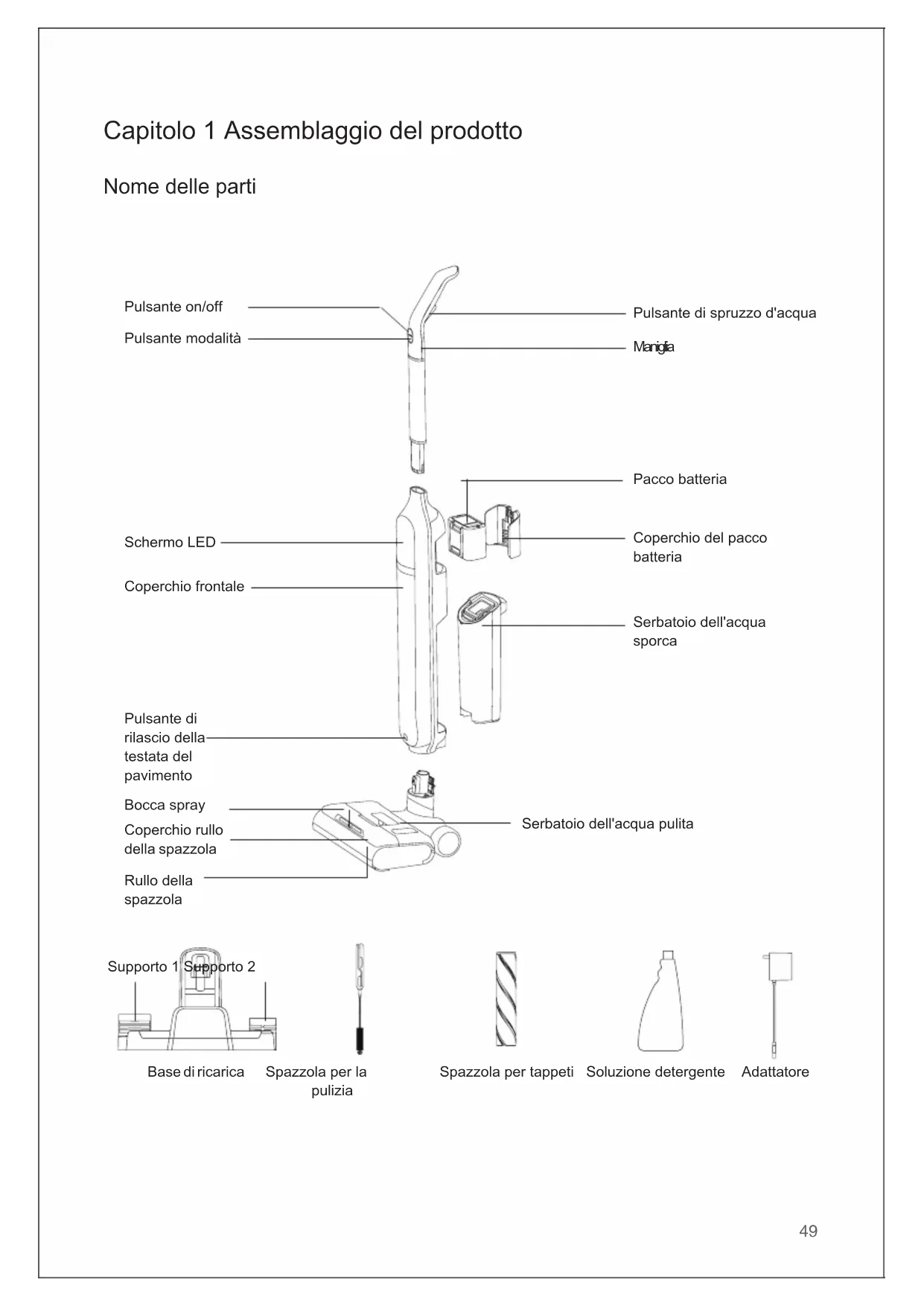

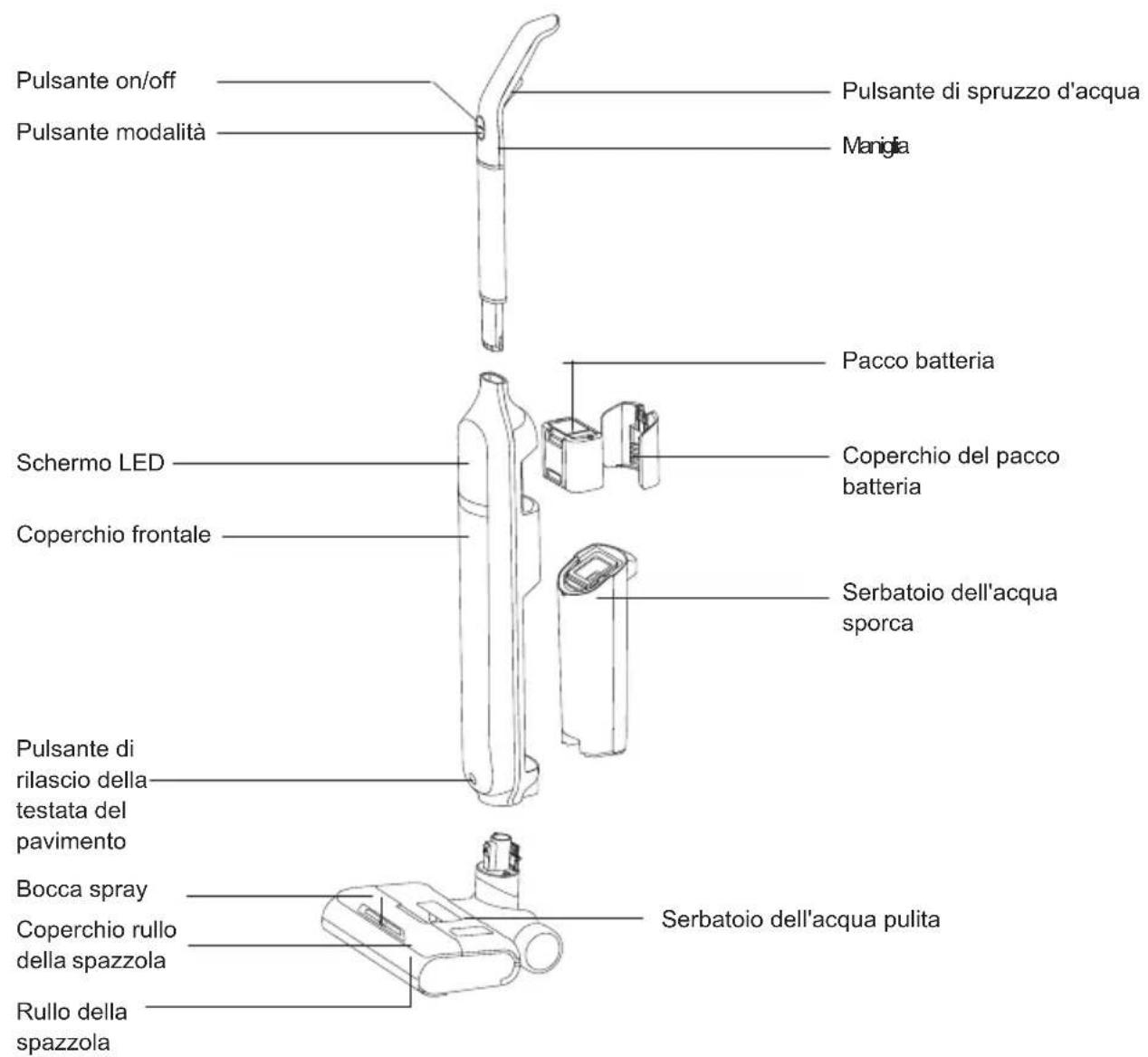

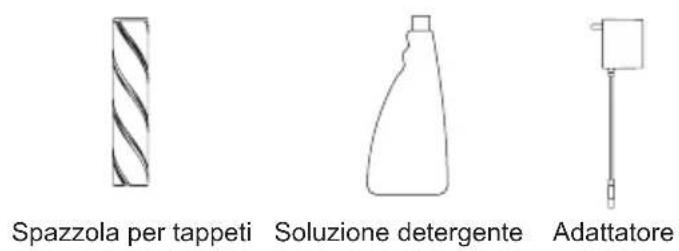

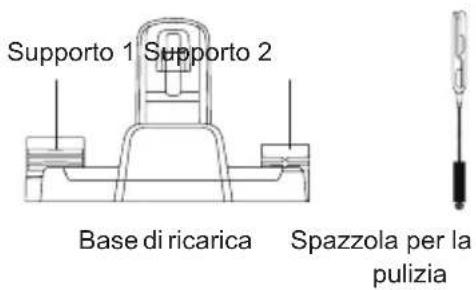

Nome delle parti Corpo principale Maniglia Assemblaggio della testata del pavimento Pacco batteria Base di ricarica Adattatore Quantità 1 1 1 1 1 1 Nome delle parti Soluzione detergente Spazzola per tubi Supporto 1 Supporto 2 Spazzola per tappeti Manuale d'uso Quantità 1 1 1 1 1 151

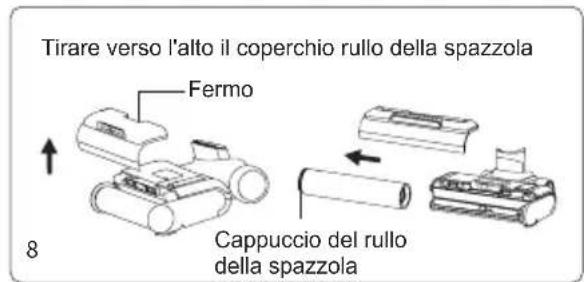

Tirare verso l'alto il coperchio rullo della spazzola Fermo Cappuccio del rullo della spazzola

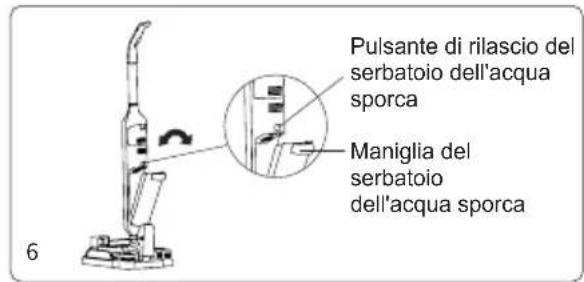

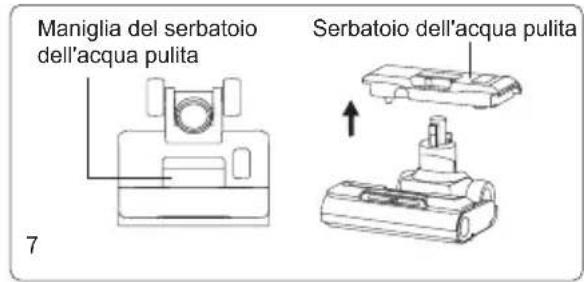

Maniglia del serbatoio dell'acqua pulita Serbatoio dell'acqua pulita Posizionare la macchina sulla base di ricarica Per rimettere la macchina sulla base di ricarica, tenere la maniglia della macchina per sollevare la macchina, puntare lo slot di ricarica sul fondo della macchina verso la presa di ricarica sulla base di ricarica e mettere la macchina nella base di ricarica. Per utilizzare la macchina, tenere la maniglia della macchina e sollevare la macchina dalla base di ricarica. (g 5) Smontare e montare il serbatoio dell'acqua sporca Per rimuovere il serbatoio dell'acqua sporca, tenere la macchina con una mano e tenere il serbatoio dell'acqua sporca con l'altra, premere il pulsante di rilascio del serbatoio dell'acqua sporca per rimuovere il serbatoio dell'acqua sporca. Per assemblare il serbatoio dell'acqua sporca, posizionare il fondo del serbatoio dell'acqua sporca nel corpo principale, spingere il serbatoio dell'acqua sporca verso il corpo principale nché non si sente un "clic". (Fig 6) Smontare e montare il serbatoio dell'acqua pulita Per rimuovere il serbatoio dell'acqua pulita, afferrare la maniglia del serbatoio dell'acqua pulita ed estrarre il serbatoio dell'acqua pulita. Per assemblare il serbatoio dell'acqua pulita, rimettere il serbatoio dell'acqua pulita sull'ugello, allinearlo con la nestra del rullo della spazzola. (Fig 7) Smontare e montare il coperchio rullo della spazzola ed il rullo della spazzola Per rimuovere il coperchio rullo della spazzola, tenere il fermo del coperchio rullo della spazzola e tirare verso l'alto per rimuovere il coperchio rullo della spazzola. Per assemblare il coperchio rullo della spazzola, allineare le clip su due lati del coperchio rullo della spazzola con le fessure sui due lati della testata del pavimento. Premere il coperchio rullo della spazzola verso il basso no a sentire un "clic". (Fig 8) Per smontare il rullo della spazzola, tirare il cappuccio del rullo della spazzola verso l'esterno per estrarre il rullo della spazzola. Per assemblare il rullo della spazzola, tenere il cappuccio del rullo della spazzola, far scorrere il rullo della spazzola sul cilindro nché il rullo della spazzola non raggiunge la ne. (Fig 8)

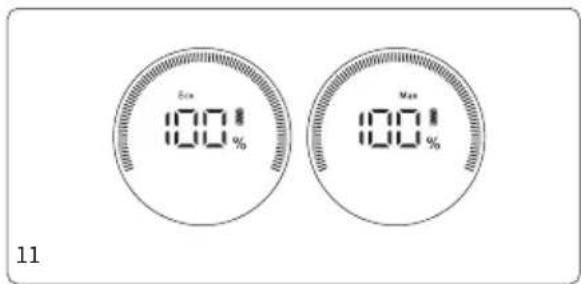

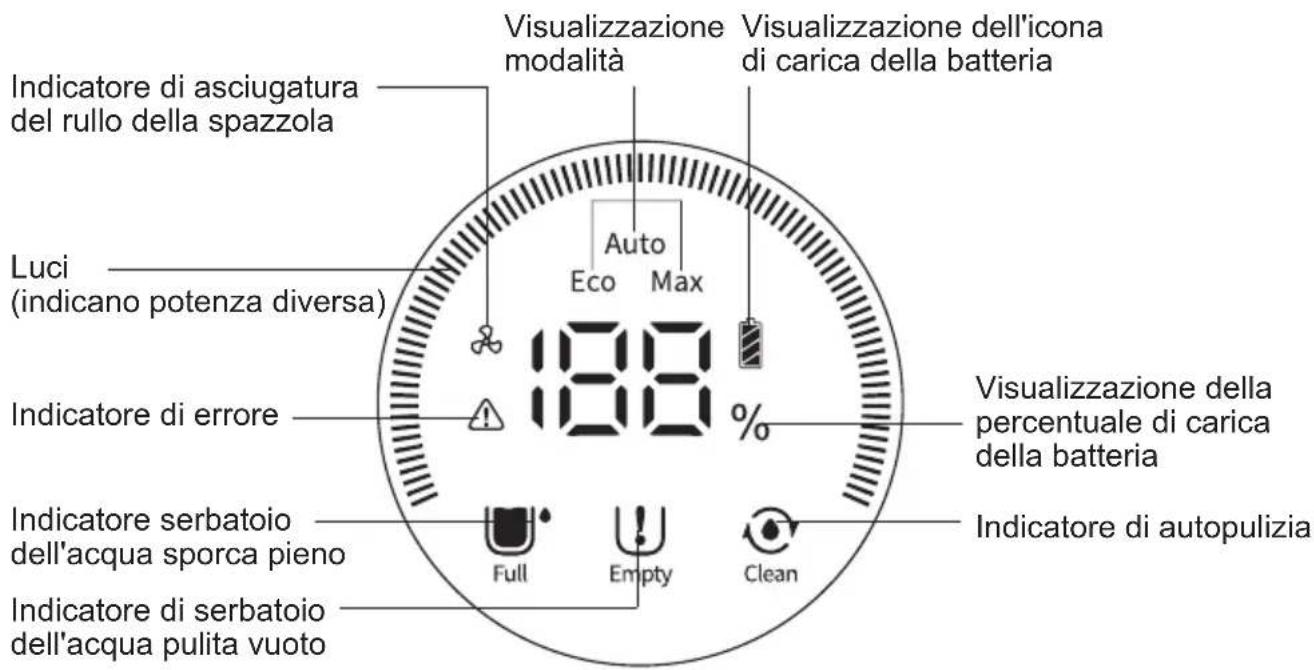

Pulsante di rilascio del serbatoio dell'acqua sporca Maniglia del serbatoio dell'acqua sporca52 Capitolo 2 Uso del prodotto Nota: quando lo si utilizza per la prima volta, caricare completamente la macchina prima di utilizzarla. Schermo LED e istruzioni Indicatore di asciugatura del rullo della spazzola Luci (indicano potenza diversa) Indicatore di errore Visualizzazione modalità Visualizzazione dell'icona di carica della batteria Visualizzazione della percentuale di carica della batteria Indicatore di autopulizia Indicatore serbatoio dell'acqua sporca pieno Indicatore di serbatoio dell'acqua pulita vuoto 1.Luci: durante la ricarica, le luci diventano blu e ruotano. Le luci saranno completamente luminose quando la macchina è completamente carica e non ruota più. Dopo 1 minuto, la luminosità delle luci sarà dimezzata e le luci diventeranno blu durante il lavoro. In modalità Max, le luci mostrano un rosso brillante e lo schermo visualizza la modalità Max; in modalità Auto ed Eco, le luci mostrano blu e lo schermo visualizza la modalità Auto o Eco (la macchina passerà automaticamente alla modalità Eco quando la potenza è inferiore a 20%). 2.Visualizzazione modalità: Visualizza la modalità di lavoro corrente della macchina. 3.Visualizzazione della percentuale di carica della batteria: visualizza la carica della batteria rimasta attualmente. 4.Visualizzazione dell'icona della carica della batteria: avviso di carica della batteria (l'icona della carica della batteria diventa rossa per ricordare la ricarica quando la carica della batteria è inferiore al 20%, in alternativa le luci sono bianche). 5.Indicatore di serbatoio dell'acqua sporca pieno: quando l'acqua nel serbatoio raggiunge la linea MAX, l'indicatore lampeggia per ricordare all'utente di scaricare il serbatoio dell'acqua sporca. 6.Indicatore di vuoto del serbatoio dell'acqua pulita: quando il serbatoio dell'acqua pulita è vuoto, l'indicatore lampeggia per ricordare all'utente di aggiungere acqua pulita. 7.Indicatore di autopulizia: quando la macchina è in modalità di autopulizia, l'indicatore lampeggerà e visualizzerà il conto alla rovescia per ricordare all'utente che la macchina è in autopulizia. 8.Indicatore di asciugatura del rullo della spazzola: al termine dell'autopulizia, il dispositivo entra automaticamente in modalità di asciugatura dell'aria del rullo della spazzola. L'indicatore di asciugatura del rullo della spazzola si accende per ricordare all'utente che il rullo della spazzola è in fase di asciugatura.53

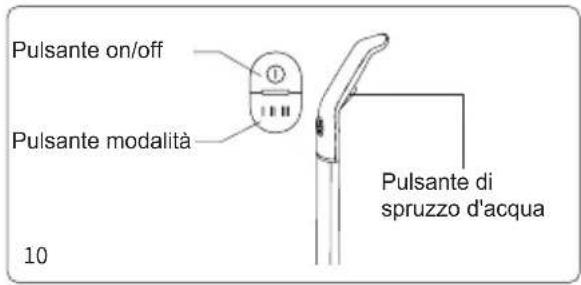

Pulsante di spruzzo d'acqua Pulsante on/off Pulsante modalità

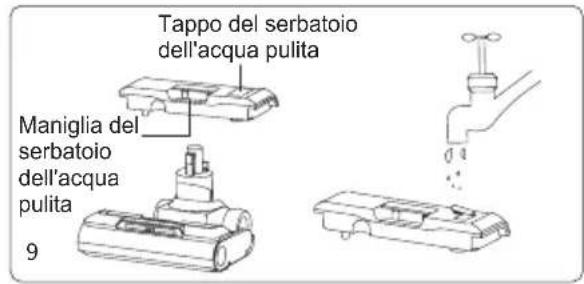

Tappo del serbatoio dell'acqua pulita Maniglia del serbatoio dell'acqua pulita

Riempire il serbatoio dell'acqua pulita 1.Afferrare la maniglia del serbatoio dell'acqua pulita per rimuovere il serbatoio dell'acqua pulita. 2.Estrarre il tappo del serbatoio dell'acqua pulita, aprire il tappo di iniezione del serbatoio dell'acqua pulita, ruotarlo di lato (circa 90 gradi), esporre il foro di iniezione dell'acqua e riempire con acqua pulita e soluzione detergente. 3.Serrare il tappo del serbatoio dell'acqua pulita e assicurarsi che sia ben stretto. 4.Montare il serbatoio dell'acqua pulita nella testata del pavimento no a sentire un "clic". (Fig 9) Nota: è possibile aggiungere la soluzione detergente durante il riempimento di acqua pulita, il rapporto è di 1 tappo di bottiglia di soluzione detergente per un serbatoio pieno di acqua pulita. Funzionamento del prodotto 1.Il pulsante on/off della macchina si trova sulla parte superiore dell'impugnatura, premere il pulsante on/off per iniziare a lavorare e la modalità Auto è abilitata per impostazione predefinita. La macchina può passare dalla modalità Auto, Eco e Max premendo il pulsante della modalità. Premere il pulsante on/off per smettere di funzionare. 2.Premere il pulsante on/off per iniziare a lavorare e premere il grilletto spray per spruzzare il usso d'acqua a forma di ventaglio dalla parte anteriore della testata del pavimento, rilasciare il grilletto spray e l'acqua smetterà di spruzzare. (Fig 10) Nota 1.Il pulsante di spruzzo d'acqua non può essere utilizzato insieme al pulsante on/off o al pulsante di modalità. 2.Quando il serbatoio dell'acqua sporca è pieno, l'indicatore del serbatoio dell'acqua sporca pieno sullo schermo LED lampeggia e la macchina emette un promemoria vocale. Il motore dell'aspirapolvere e il motore del rullo della spazzola smetteranno di funzionare immediatamente. 3.Quando il serbatoio dell'acqua pulita è vuoto, premere il pulsante di spruzzi d'acqua, non ci sono spruzzi d'acqua, l'indicatore di vuoto del serbatoio dell'acqua pulita lampeggia e la macchina emetterà una voce per ricordare all'utente di aggiungere acqua. 4.Quando il serbatoio dell'acqua sporca viene estratto mentre la macchina è in funzione, l'indicatore del serbatoio dell'acqua sporca pieno sullo schermo LED lampeggerà e la macchina emetterà un promemoria vocale. Il motore dell'aspirapolvere e il motore del rullo della spazzola smetteranno di funzionare immediatamente. 5.Al termine dell'utilizzo della macchina, posizionarla verticalmente sulla base di ricarica per garantire una potenza sufciente per l'utilizzo successivo. 6.Si prega di utilizzare la soluzione detergente che forniamo per pulire il prodotto. Non mettere una soluzione ad alta schiuma nel serbatoio di pulizia, altrimenti durante l'uso verrà generata troppa schiuma, che potrebbe penetrare nella macchina e causare pericolo. Ricarica della macchina 1.Collegare un'estremità dell'adattatore al supporto di ricarica e l'altra estremità alla presa di corrente; 2.Mettere la macchina nel supporto di ricarica per accedere alla modalità di ricarica. Lo schermo del display mostra la percentuale di carica della batteria durante la ricarica. Lo schermo del display mostra il 100% di potenza quando la ricarica è completata. (Fig 11) Nota 1.Se il prodotto è rimasto inattivo a lungo dopo l'acquisto, utilizzare l'adattatore per caricare la batteria circa ogni 3 mesi.54

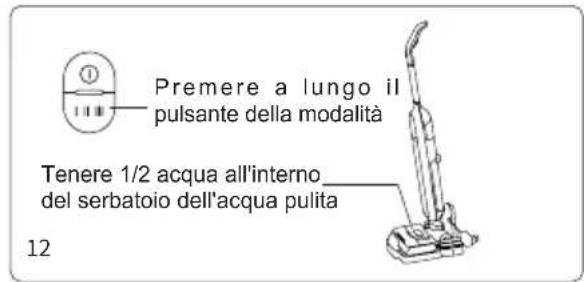

Tenere 1/2 acqua all'interno del serbatoio dell'acqua pulita Premere a lungo il pulsante della modalità Pulizia del rullo della spazzola

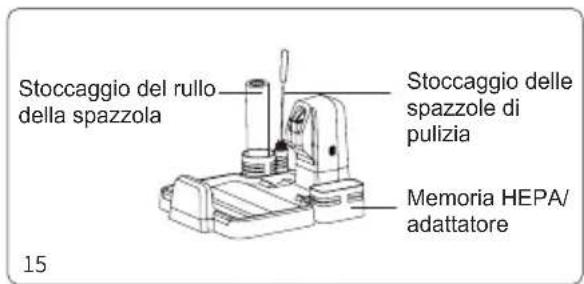

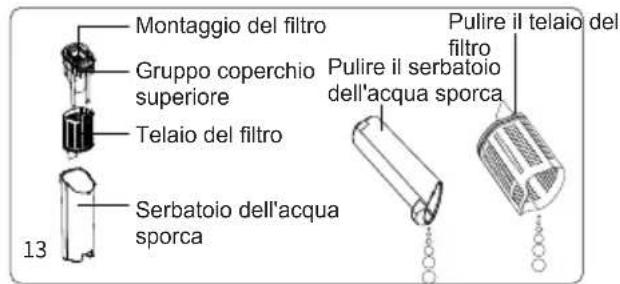

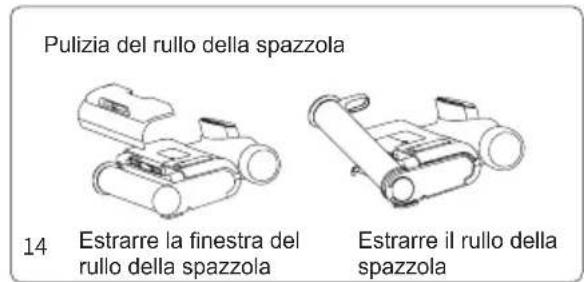

Pulire il serbatoio dell'acqua sporca Gruppo coperchio superiore Montaggio del ltro Telaio del ltro Serbatoio dell'acqua sporca Pulire il telaio del ltro Estrarre la nestra del rullo della spazzola Estrarre il rullo della spazzola Stoccaggio del rullo della spazzola Stoccaggio delle spazzole di pulizia Memoria HEPA/ adattatore

2.Non lasciare il caricabatterie sempre sulla presa di corrente per evitare che i bambini lo tocchino per errore. 3.Tenere la spina del caricabatterie e le mani asciutte prima di inserire il caricabatterie nel supporto di ricarica. 4.Prima del primo utilizzo, caricare completamente il pacco batteria e, prima della seconda carica, svuotare la batteria per garantire la durata del pacco batteria. Autopulizia e asciugatura di rullo della spazzola 1.Prima dell'autopulizia, svuotare il serbatoio dell'acqua sporca, posizionare la macchina sulla base di ricarica, inserire il caricabatterie nella presa, mantenere almeno 1/2 dell'acqua nel serbatoio dell'acqua pulita. Premere il pulsante della modalità per 5 secondi, la macchina entrerà in modalità di autopulizia, l'indicatore di autopulizia sul display a LED lampeggerà. Durante il processo di autopulizia, per terminare anticipatamente la modalità di autopulizia, premere il pulsante on/off e la macchina interromperà l'autopulizia e tornerà alla modalità di ricarica. (Fig 12) 2.Una volta completata l'autopulizia, la macchina entra automaticamente in modalità di asciugatura del rullo della spazzola, l'indicatore di asciugatura del rullo della spazzola sul display a LED si accende e anche il dispositivo inizia a caricarsi; durante il processo di asciugatura del rullo della spazzola, per terminare in anticipo l'asciugatura del rullo della spazzola, premere il pulsante on/off e la macchina interromperà l'asciugatura del rullo della spazzola e rimarrà in modalità di ricarica. Nota: 1.Scaricare il serbatoio dell'acqua sporca prima e dopo l'autopulizia per evitare odori. 2.Quando la potenza è inferiore al 10%, la macchina non può entrare in modalità di autopulizia. Capitolo 3 Pulizia e manutenzione Pulire il serbatoio dell'acqua sporca 1.Quando il serbatoio dell'acqua sporca è pieno, l'indicatore del serbatoio dell'acqua sporca pieno sullo schermo LED lampeggia. La macchina smetterà di funzionare immediatamente e avrà un promemoria vocale. 2.Dopo aver interrotto il lavoro, estrarre il serbatoio dell'acqua sporca e rimuovere il coperchio superiore dal serbatoio dell'acqua sporca, versare la spazzatura dal telaio del ltro e l'acqua sporca dal serbatoio dell'acqua sporca, lavare il serbatoio dell'acqua sporca e il telaio del ltro con acqua pulita. 3.Se sono presenti macchie ostinate all'interno del serbatoio dell'acqua sporca, pulirle direttamente con una spazzola per la pulizia. 4.Asciugare le parti del serbatoio dell'acqua sporca dopo il lavaggio, quindi reinserirle nel serbatoio dell'acqua sporca, quindi montare il serbatoio dell'acqua sporca nella macchina nché non si sente un "clic". (Fig 13)55 Pulizia del rullo della spazzola Estrarre la nestra del rullo della spazzola ed estrarre il rullo della spazzola. Utilizzare un panno asciutto per pulire l'alloggiamento del rullo della spazzola e rimuovere i capelli aggrovigliati attorno al rullo della spazzola dalla mini spazzola. Lavare la nestra del rullo della spazzola e il rullo della spazzola in acqua pulita. Dopo la pulizia, rimontare il rullo della spazzola e la nestra del rullo della spazzola sulla macchina. (Fig 14) Il rullo della spazzola può anche essere riposto nel porta accessori per l'asciugatura. (Fig 15) Nota: 1.Non lavare l'intera testata del pavimento in acqua. Non lavare la testata del pavimento con acqua o immergerla in acqua dopo aver estratto il rullo della spazzola, per non danneggiare i componenti e comprometterne l'uso. 2.Se l'aspirapolvere non viene utilizzato subito dopo la pulizia, asciugare completamente il serbatoio dell'acqua sporca, il coperchio del serbatoio dell'acqua sporca, il ltro, il telaio del ltro, il rullo della spazzola, la nestra del rullo della spazzola, la macchina e quindi assemblare la macchina per la conservazione, al ne di evitare che i batteri si riproducano nell'ambiente umido e producano odore. Manutenzione e conservazione 1.Si prega di fermare la macchina prima della pulizia. 2.Pulire il corpo macchina con acqua pulita o detergente neutro. Prima di pulire, assicurarsi di strizzare il panno per la pulizia per evitare che l'acqua scorra nelle parti elettriche della macchina. 3.Si consiglia di pulire il serbatoio dell'acqua sporca, il ltro, il rullo della spazzola e la nestra del rullo della spazzola dopo ogni utilizzo. 4.La macchina smetterà di funzionare se l'acqua sporca raggiunge la linea MAX. Scaricare immediatamente il serbatoio dell'acqua sporca. 5.Dopo che il tempo di utilizzo accumulato del ltro raggiunge le 30-50 ore (vari in base allo stato del ltro), sostituire il ltro per evitare di compromettere le prestazioni della macchina. Il ltro può essere acquistato dal distributore locale. 6.Quando la macchina è a lungo inattiva, posizionarla in un luogo fresco e asciutto, evitare la luce solare diretta o l'ambiente umido. Capitolo 3 Istruzioni importanti per la sicurezza Leggere tutte le istruzioni e le avvertenze prima di utilizzare questo apparecchio. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi o lesioni gravi. Quando si utilizzano apparecchi elettrici, è necessario seguire sempre le precauzioni di base per ridurre il rischio di incendi, scosse elettriche e lesioni. Attenzione 1.L'apparecchio è solo per uso domestico. 2.Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata sull'adattatore di alimentazione. 3.Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata sull'adattatore di alimentazione. 4.Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata sull'adattatore di alimentazione. 5.Questo apparecchio non può essere utilizzato da bambini e persone con ridotte capacità siche, sensoriali o mentali o mancanza di esperienza e conoscenza a meno che non siano stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendano i pericoli coinvolti. 6.Non utilizzare questo prodotto come un giocattolo. Tenere questo prodotto lontano dalla portata dei bambini. Si prega di prendersi cura dei bambini e assicurarsi che non considerino questo prodotto come un giocattolo. 7.Non toccare la spina con le mani bagnate. 8.Prestare particolare attenzione durante la pulizia delle scale per evitare cadute.56 9.Non utilizzare, smontare o sostituire alcun componente se il cavo di alimentazione, la spina, la batteria o le parti conduttive sono danneggiati. Lo smontaggio o la sostituzione dei componenti da soli può causare scosse elettriche o incendi. JIMMY non si assume la responsabilità. Una volta danneggiato, il prodotto deve essere riparato o sostituito da JIMMY, dal distributore di JIMMY o da una persona qualicata designata da JIMMY per evitare lesioni. 10.Ricaricare solo con l'adattatore specicato da JIMMY. 11.Utilizzare solo il pacco batteria specicato da JIMMY. L'utilizzo di qualsiasi altro pacco batteria può causare esplosioni, lesioni e / o danni al prodotto. 12.Se il prodotto non funziona secondo le istruzioni, subisce gravi urti, cade da un'altezza, è danneggiato o cade in acqua, non utilizzarlo e contattare JIMMY o il distributore JIMMY. 13.Utilizzare solo parti di ricambio o accessori specicati da JIMMY. 14.Non tirare o premere il cavo. Tenere il cavo lontano dalle superci riscaldate. Non posizionare il cavo in una porta chiusa e non farlo passare attraverso uno spigolo vivo o un angolo. Tenere il cavo lontano dalla zona pedonale. Non azionare il prodotto attraverso il cavo. 15.Scollegare il prodotto quando non viene utilizzato o prima della riparazione. 16.Non trascinare il cavo o trasportare il cavo per spostare il prodotto, né utilizzare il cavo come maniglia. 17.Il prodotto è un apparecchio elettrico ricaricabile. Non lasciare che la macchina funzioni incustodita. 18.Rimuovere il pacco batteria quando il prodotto viene pulito, riparato o è rimasto a lungo inattivo. 19.Evitare di avvicinarsi ad apparecchi di riscaldamento o l'esposizione prolungata al sole per evitare che la custodia si deformi a causa delle alte temperature. 20.Tenere oggetti che potrebbero ostruire il percorso dell'aria dall'ingresso e dall'uscita dell'aria per evitare il surriscaldamento della macchina. 21.Il corpo principale e la testata del prodotto hanno componenti elettrici, non possono essere lavati sott'acqua. 22.Non pulire o smontare il coperchio o la spazzola in rotolo quando la macchina è accesa o è in funzione per evitare lesioni. 23.Non utilizzare il prodotto per raccogliere oggetti in amme come carbone ardente o sigarette, ecc. 24.Non utilizzare il prodotto per raccogliere oggetti appuntiti come vetri rotti. 25.Non utilizzare il prodotto per raccogliere calce, cemento, polvere di carbone, polvere di gesso, farina e altre sostanze ultrani. 26.Non utilizzare il prodotto per raccogliere liquidi detergenti a base acida, detersivi in polvere e altri liquidi corrosivi. 27.Non utilizzare il prodotto per raccogliere oggetti inammabili ed esplosivi come benzina, alcol, profumi, vernici, ecc. 28.Non smontare la macchina chiusa e non tentare di modicare le prestazioni della macchina. Fatti aiutare solo dal personale professionale del produttore, dal suo dipartimento di manutenzione o da reparti simili, altrimenti causerà pericolo. 29.Spegnere l'alimentazione e scollegare il caricabatterie se il prodotto è inattivo da molto tempo. 30.Le specifiche tecniche del prodotto di questo manuale si basano sui risultati dei test di laboratorio di JIMMY o di terze parti designate. L'azienda si riserva tutti i diritti per le spiegazioni nali. Informazioni sull'uso del prodotto 1.Questo prodotto è adatto per pavimenti duri in ambienti interni, inclusi pavimenti cerati, pavimenti in gomma, pavimenti piastrellati e pavimenti in legno sigillati, pavimenti in legno massello e altre superci piatte. L'uso del prodotto su un terreno non piatto potrebbe non ottenere il miglior effetto. 2.Non accendere la macchina prima che il serbatoio dell'acqua sporca e il serbatoio dell'acqua pulita siano stati assemblati in posizione secondo le istruzioni. 3.Non scuotere il prodotto su e giù o scontrarlo violentemente per impedire all'acqua sporca di fluire nel motore; quando il prodotto è acceso, non sollevare o trasportare la macchina su e giù e non inclinare il prodotto da un lato o appoggiarlo sul pavimento per evitare che l'acqua sporca possa entrare nel motore. 4.Non far funzionare il prodotto per lungo tempo con il galleggiante che blocca l'ingresso dell'aria per evitare danni. 5.Dopo aver utilizzato il prodotto, pulire il serbatoio dell'acqua sporca, l'ugello di aspirazione, il percorso dell'aria e riporlo in un luogo ventilato e asciutto. Il luogo umido inuirà sull'isolamento e sulla durata degli apparecchi elettrici57 Informazioni sulla soluzione detergente 1.Una grande quantità di soluzione detergente che penetra nel motore può causare danni all'apparecchio. 2.Mescolare la soluzione con acqua pulita secondo le istruzioni (il rapporto tra soluzione e acqua pulita è 1:50). Si consiglia di utilizzare la soluzione detergente fornita. Non utilizzare soluzioni detergenti contenenti acidi, soluzioni alcaline o sostanze nocive per l'ambiente. 3.Tenere la soluzione detergente fuori dalla portata dei bambini. Se una soluzione viene a contatto con gli occhi, sciacquarli immediatamente con acqua pulita. Se una qualsiasi soluzione viene ingerita accidentalmente, consultare immediatamente un medico. 4.Lo smaltimento di acqua sporca e soluzione deve essere conforme alle normative ambientali locali. Informazioni sullo smaltimento della batteria 1.La batteria del prodotto contiene materiali dannosi per l'ambiente. Estrarre la batteria dal prodotto prima dello smaltimento. 2.Spegnere il prodotto e scollegare l'adattatore prima di estrarre la batteria. 3.Smaltire la batteria esausta in modo sicuro e corretto. Non gettarlo nel fuoco, nell'acqua o nel terreno. 4.Se la fuoriuscita di liquido dalla batteria provoca inquinamento alla pelle o ai vestiti, lavare con acqua pulita e consultare immediatamente un medico. Capitolo 5 Risoluzione dei problemi Si prega di controllare i seguenti punti prima di contattare il servizio post vendita. Problema Causa possibile Soluzione La macchina non funziona Aspirazione debole Batteria scarica Ricaricare la batteria Il pulsante on/off non è premuto Premere il pulsante on/off Il rullo della spazzola è impigliato Pulire il rullo della spazzola L'acqua nel serbatoio dell'acqua sporca raggiunge la linea MAX Pulire il serbatoio dell'acqua sporca Il pulsante on/off o il pulsante di modalità viene premuto contemporaneamente con il pulsante dello spruzzo d'acqua Rilasciare il pulsante dello spruzzo d'acqua, premere il pulsante on/ off o il pulsante della modalità separatamente Rullo della spazzola non montato Rimontare il rullo della spazzola Serbatoio dell'acqua sporca non montato Rimontare il serbatoio dell'acqua sporca Aspirazione debole L'acqua nel serbatoio dell'acqua sporca raggiunge la linea MAX Pulire il serbatoio dell'acqua sporca Finestra del rullo della spazzola e serbatoio dell'acqua sporca non assemblati correttamente Rimontare la finestra del rullo della spazzola e il serbatoio dell'acqua sporca Rullo della spazzola impigliato Pulire rullo della spazzola Il ltro si sporca Pulire o sostituire il ltro Potenza della batteria inferiore Ricaricare la batteria58 Nota: se la guida alla risoluzione dei problemi di cui sopra non fornisce una soluzione, a causa della necessità di utilizzare strumenti speciali, recarsi presso la stazione di manutenzione designata per la riparazione e la sostituzione o contattare il servizio post-vendita del distributore locale per assistenza. Problema Causa possibile Soluzione Rumore anormale Ingresso di aspirazione bloccato Pulire l’ingresso di aspirazione L'acqua nel serbatoio dell'acqua sporca raggiunge la linea MAX Pulire il serbatoio dell'acqua sporca La testata del pavimento non spruzza acqua Serbatoio dell'acqua pulita vuoto Riempire il serbatoio dell'acqua pulita Pulsante dello spruzzo d'acqua non premuto Premere il pulsante dello spruzzo d'acqua Serbatoio dell'acqua pulita non montato correttamente Rimontare il serbatoio dell'acqua pulita Il serbatoio dell'acqua pulita è pieno di acqua sporca e il percorso dell'acqua è bloccato Non riempire il serbatoio dell'acqua pulita con acqua sporca Eccessiva formazione di schiuma della soluzione detergente Aggiungere la soluzione detergente nella giusta proporzione L'acqua fuoriesce dallo scarico dell'aria L'acqua nel serbatoio dell'acqua sporca raggiunge la linea MAX Estrarre il serbatoio dell'acqua sporca e versare l'acqua sporca Il prodotto è stato fortemente scosso o colpisce il muro con grande forza Estrarre il serbatoio dell'acqua sporca e versare l'acqua sporca Il ltro non è montato Assemblare il ltro Il filtro viene utilizzato senza che sia completamente asciutto Asciugare il filtro dopo il lavaggio prima dell'uso59 Capitolo 6 Speciche del prodotto Specica tecnica Modello numero HW9 Ingresso adattatore 100-240V

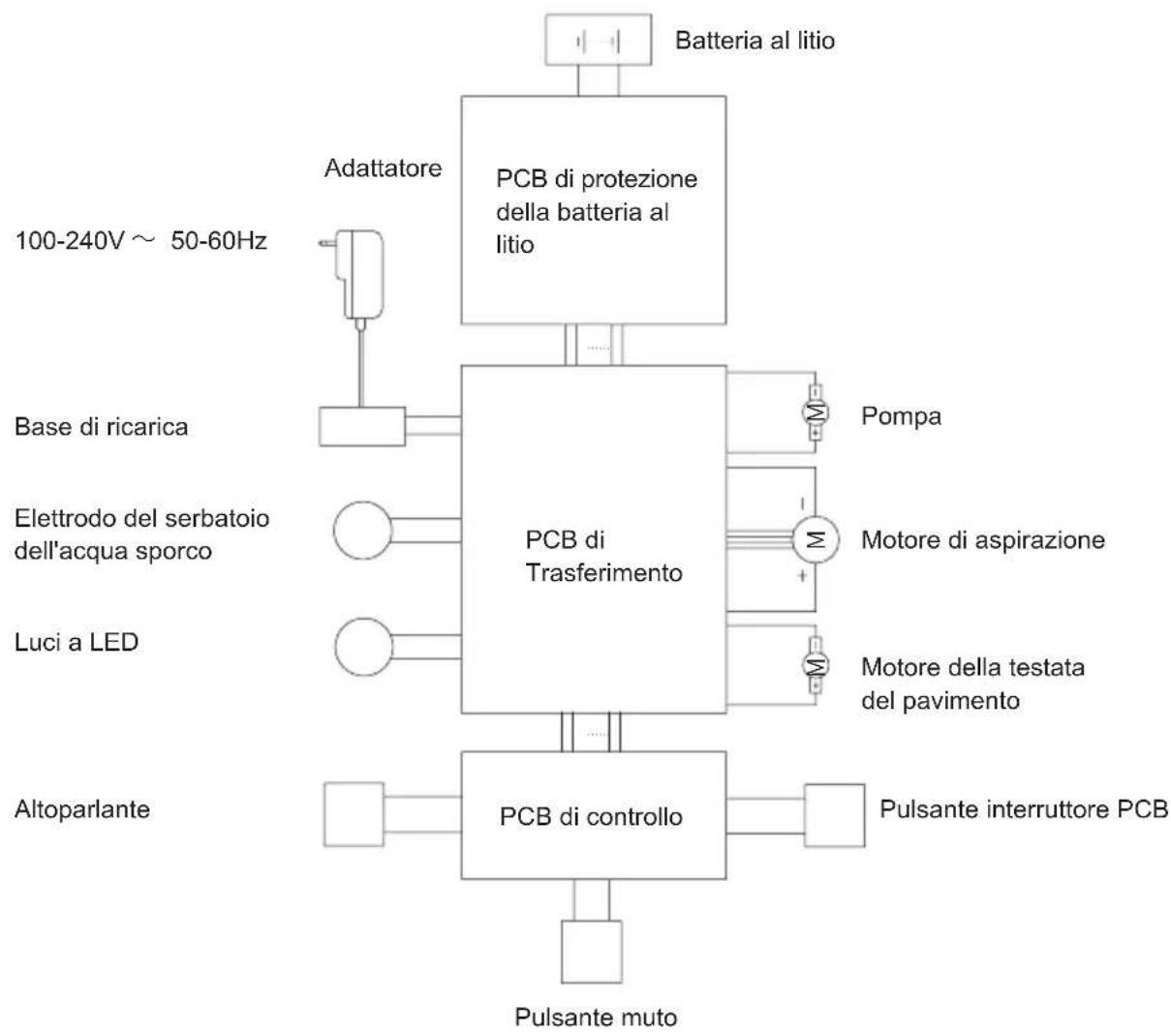

50-60Hz 0.8A Uscita adattatore 34.2V 0.6A Tensione nominale 28.8V Potenza nominale 300W Capacità della batteria 3000mAH Schema elettrico 100-240V

50-60Hz Adattatore Base di ricarica Elettrodo del serbatoio dell'acqua sporco Luci a LED Altoparlante Pulsante muto Pulsante interruttore PCB Motore della testata del pavimento Motore di aspirazione Pompa Batteria al litio PCB di protezione della batteria al litio PCB di controllo PCB di Trasferimento
