HW9 - Staubsauger JIMMY - Kostenlose Bedienungsanleitung

Produkttyp	Nass-/Trocken-Staubsauger
Marke	JIMMY
Modell	HW9
Nennspannung	28,8 V
Nennleistung	300 W
Akkukapazität	3000 mAh
Akkutyp	Lithium-Ionen
Betriebsmodi	Auto, Eco, Max
Display	LED-Bildschirm mit Anzeigen (Batteriestand, Modi, Tanks)
Selbstreinigungsfunktion	Ja, Aktivierung durch langes Drücken der Modustaste
Bürstentrocknungsfunktion	Ja, automatisch nach Selbstreinigung
Frischwassertank	Abnehmbar, mit Verschluss (Kapazität nicht angegeben)
Schmutzwassertank	Abnehmbar, mit MAX-Füllstandsanzeige
Filter	Austauschbarer Filter (Lebensdauer 30-50 Betriebsstunden)
Netzteil	Eingang: 100-240 V~ 50-60 Hz 0,8 A, Ausgang: 34,2 V 0,6 A
Enthaltenes Zubehör	Ladestation, Halterung, Reinigungsbürste, Teppichbürstenwalze, Reinigungslösung, Bedienungsanleitung
Sicherheit	Automatische Abschaltung bei vollem Tank, Überhitzungsschutz, Verwendung des angegebenen Akkus
Wartung	Reinigen Sie regelmäßig den Schmutzwassertank, die Bürste und den Filter
Garantie	2 Jahre

Häufig gestellte Fragen - HW9 JIMMY

Wie montiere ich den JIMMY HW9 Staubsauger?

Zum Zusammenbau stecken Sie den Griff in das Hauptgehäuse bis zum Einrasten. Stecken Sie dann die Bodenbürste in die Öffnung bis zum Einrasten. Schieben Sie den Akkublock in den Schlitz und installieren Sie die Abdeckung. Montieren Sie abschließend die Ladestation, indem Sie die Halterungen einclipsen.

Wie lade ich den Akku?

Stellen Sie den Staubsauger auf die mit dem Netzteil verbundene Ladestation. Der LED-Bildschirm zeigt den Ladestand in Prozent an. Der Akku ist vollständig geladen, wenn der Bildschirm 100% anzeigt. Es wird empfohlen, den Akku vor der ersten Verwendung vollständig zu laden.

Welche Betriebsmodi sind verfügbar?

Das Gerät bietet drei Modi: Auto (Standard), Eco (Energiespar) und Max (Maximale Leistung). Drücken Sie die Modustaste, um zwischen ihnen zu wechseln. Im Auto- und Eco-Modus ist der Bildschirm blau; im Max-Modus wird er rot.

Wie aktiviere ich die Selbstreinigung?

Leeren Sie vor der Selbstreinigung den Schmutzwassertank und stellen Sie sicher, dass der Frischwassertank mindestens zur Hälfte mit Wasser gefüllt ist. Stellen Sie das Gerät auf die Ladestation und drücken Sie dann die Modustaste für 5 Sekunden. Die Selbstreinigungsanzeige blinkt. Zum Stoppen drücken Sie die Ein-/Aus-Taste.

Wie reinige ich den Schmutzwassertank?

Wenn der Schmutzwassertank voll ist (Anzeige blinkt), stoppt das Gerät. Entnehmen Sie den Tank, entfernen Sie den oberen Deckel, leeren Sie das Schmutzwasser und reinigen Sie den Tank und den Filter mit sauberem Wasser. Verwenden Sie die Reinigungsbürste für hartnäckige Flecken. Trocknen Sie die Teile, bevor Sie sie wieder zusammenbauen.

Was tun bei schwacher Saugkraft?

Überprüfen Sie zunächst, ob der Schmutzwassertank nicht voll ist. Reinigen Sie die Bürstenwalze, wenn sie verwickelt ist. Stellen Sie sicher, dass der Filter nicht verstopft ist (reinigen oder ersetzen Sie ihn bei Bedarf). Achten Sie darauf, dass der Akku ausreichend geladen ist.

Wann und wie wechsle ich den Filter?

Der Filter muss nach 30 bis 50 Betriebsstunden je nach Zustand ausgetauscht werden. Entfernen Sie zum Austausch den Schmutzwassertank, bauen Sie den Filterrahmen aus und ersetzen Sie den Filter. Sie können einen Ersatzfilter bei Ihrem örtlichen Händler erwerben.

Wie reinige ich die Bürste?

Entfernen Sie das Bürstenfenster und nehmen Sie die Bürstenwalze heraus. Verwenden Sie die Reinigungsbürste, um verwickelte Haare zu entfernen. Waschen Sie das Fenster und die Walze mit klarem Wasser. Waschen Sie nicht den gesamten Bodenkopf mit Wasser. Trocknen Sie die Teile vor dem Wiederzusammenbau.

Welche Reinigungslösung soll ich verwenden?

Verwenden Sie die von JIMMY mitgelieferte Reinigungslösung. Das empfohlene Mischungsverhältnis ist 1 Verschlusskappe Lösung für einen vollen Frischwassertank. Verwenden Sie keine stark schäumenden, sauren oder alkalischen Lösungen, da diese das Gerät beschädigen oder übermäßigen Schaum verursachen könnten.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie, ob der Akku geladen ist und die Ein-/Aus-Taste gedrückt wird. Stellen Sie sicher, dass der Schmutzwassertank nicht voll und korrekt montiert ist. Überprüfen Sie, ob die Bürste nicht verwickelt und richtig installiert ist. Bei anhaltenden Problemen wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG HW9 JIMMY

Kapitel 1 Produktinstallation

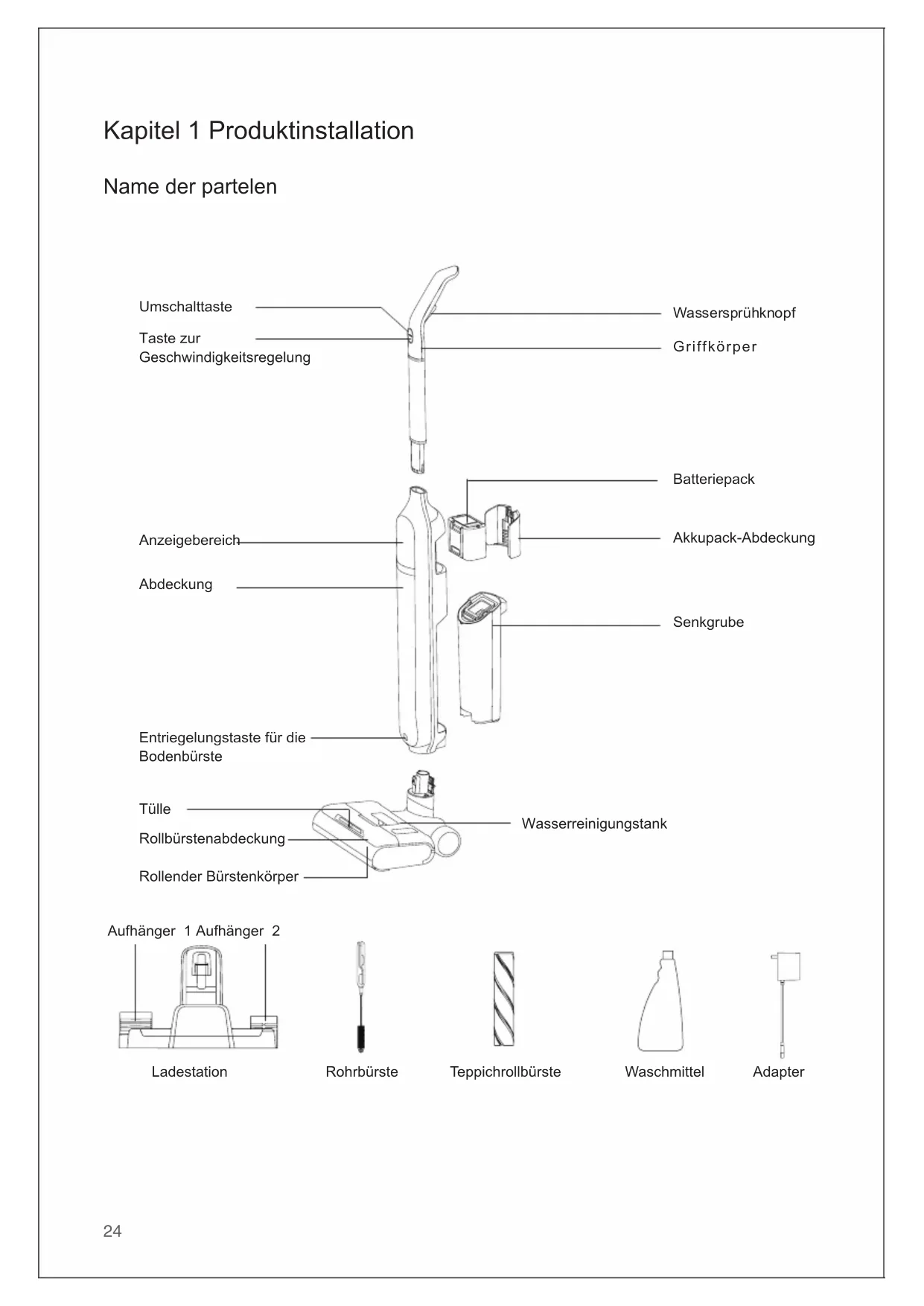

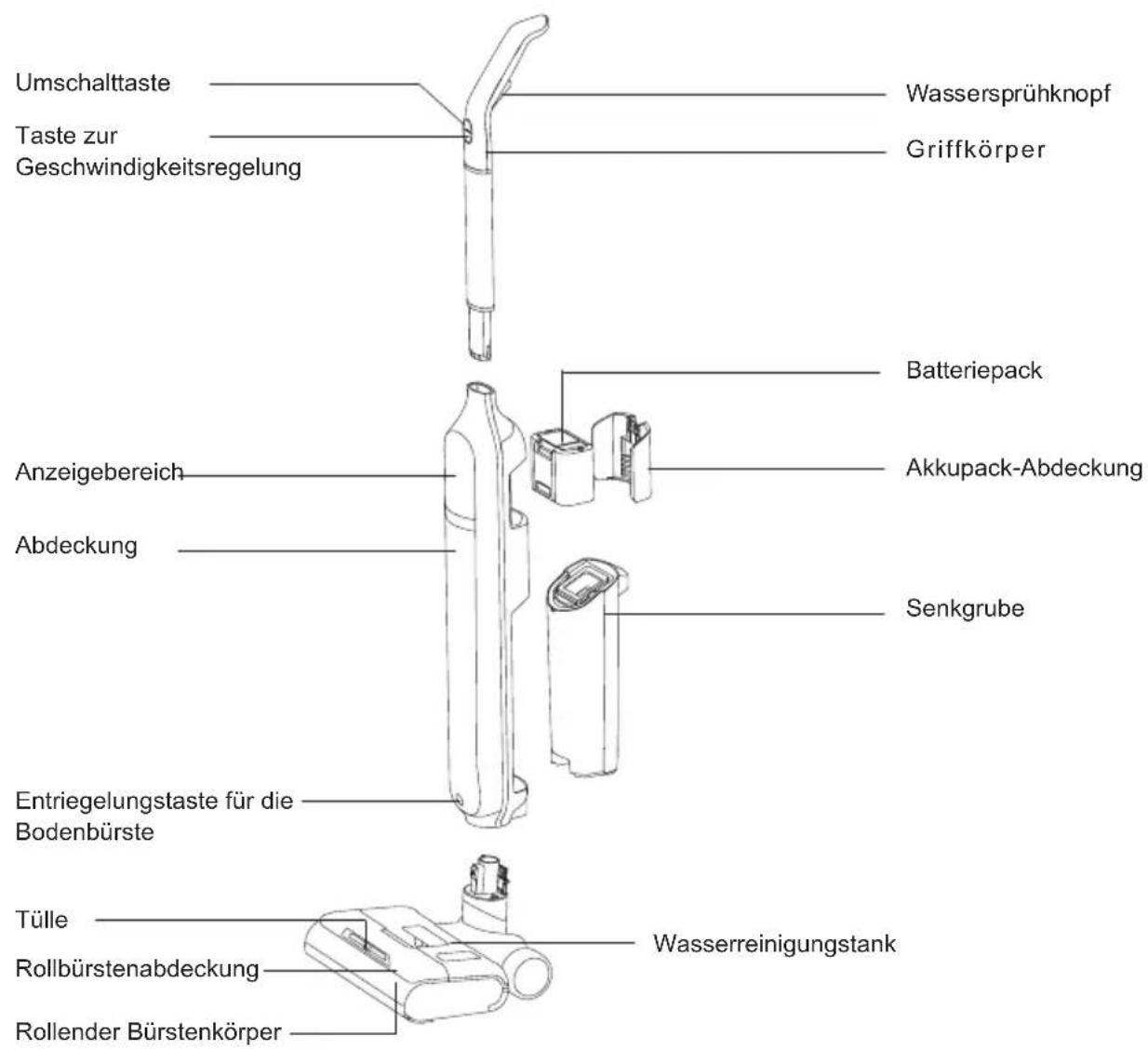

Name der partelen

Umschalttaste Taste zur Geschwindigkeitsregelung Wassersprühknopf Griffkörper Batteriepack Anzeigebereich Akkupack-Abdeckung Abdeckung Senkgrube Entriegelungstaste für die Bodenbürste Tülle Rollbürstenabdeckung Wasserreinigungstank Rollender Bürstenkörper

Aufhänger 1 Aufhänger 2

Name Körper Griffkörper		Bodenbürsteneinheit	Batterie Ladestation Adapter
Menge 1 1	1 1 1	1
Name	Reinigungsf lüssigkeit	Rohrbürste	Aufhänger 1	Aufhänger 2	Teppichroll bürste
Menge 1 1	1 1 1	1

Produktinstallation

Anmerkungen: Bitte unterbrechen Sie die Stromversorgung, wenn Sie das Produkt demontieren.

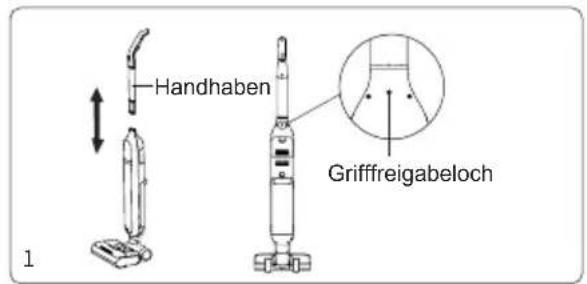

Handhabung der Installation und Entfernung

Führen Sie das Ende des Griffs senkrecht zur Fahrtrichtung der gesamten Maschine in die Öffnung des Rumpfes ein. Nachdem Sie ein "Klicken" gehört haben, überprüfen Sie, ob der Griff fest sitzt und nicht locker ist, dh die Installation war erfolgreich. Beim Zerlegen mit einem harten Werkzeug die Griffentriegelungsöffnung wie in der Abbildung gezeigt ausrichten und einsetzen und gleichzeitig den Griff der Maschine nach oben ziehen. (Abbildung 1)

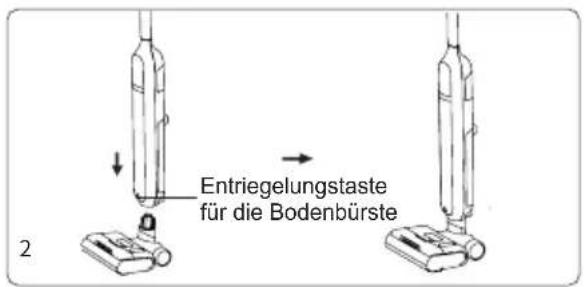

Installation und Entfernung von Bodenbürsten

Führen Sie die Bodenbürste senkrecht zum Gehäuse in die Gehäuseöffnung ein. Nachdem Sie ein "Klicken" gehört haben, vergewissern Sie sich, dass die Bodenbürste nicht locker angezogen ist und die Installation erfolgreich war. Wenn Sie die Bodenbürste herausnehmen möchten, drücken Sie einfach den Entriegelungsknopf der Bodenbürste wie in der Abbildung gezeigt, halten Sie die Bodenbürste und ziehen Sie sie heraus. (Abbildung 2)

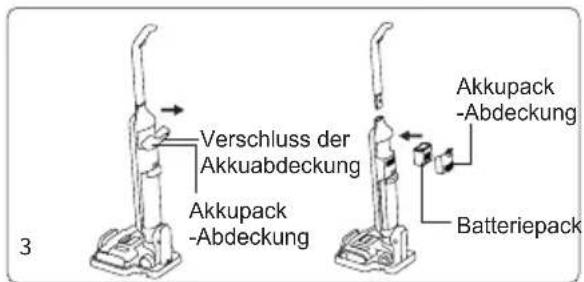

Installation des Akkupacks

Drücken Sie die Verriegelungstaste der Akkuabdeckung, entfernen Sie die Akkuabdeckung, drücken Sie dann den Akku entlang des Kartenschlitzes in das Gehäuse, bis er bis zum Ende geschoben ist, und setzen Sie dann die Akkuabdeckung auf dem Gehäuse ein. Sie hören ein knackiges "Klicken" Stimme. Das "Klicken"-Geräusch ist montiert. Der Akkupack kann in umgekehrter Einbaurichtung entnommen werden. (Abbildung 3)

Handhaben Grifffreigabeloch 1

Entriegelungstaste für die Bodenbürste

Verschluss der Akkuabdeckung Akkupack -Abdeckung 3 Akkupack -Abdeckung Batteriepack

Aufhänger 1 4 Aufhänger 2

Installation der Ladestation

Aufhänger 1 und Aufhänger 2 in Pfeilrichtung platzieren, wie in der Abbildung gezeigt. Nachdem die entsprechenden Schnallen gepaart sind, drücken Sie auf die Ladeschale. Nachdem Sie ein "Klicken"-Geräusch gehört haben, überprüfen Sie, ob das Zubehör des Kleiderbügels befestigt und nicht locker ist, dh die Installation war erfolgreich. (Abbildung 4)

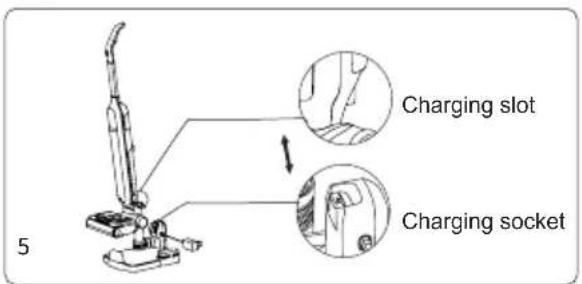

An die Ladestation der gesamten Maschine anschließen

Halten Sie den Griff mit der Hand fest, heben Sie die gesamte Maschine an, richten Sie den Ladeschlitz an der Rückseite der gesamten Maschine mit der Ladebuchse des Ladegeräts an der Ladestation aus und stellen Sie die gesamte Maschine von oben nach unten in die Ladestation; Griff mit der Hand halten und direkt das ganze Gerät von der Ladestation hochziehen. (Abbildung 5)

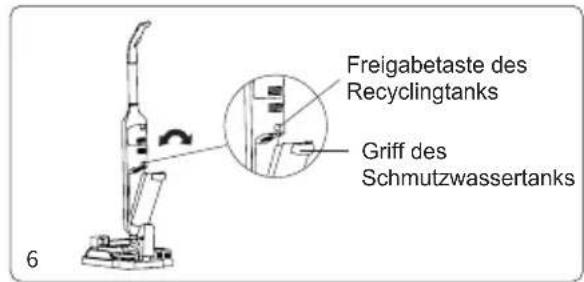

Demontage und Montage des Abwassertanks

Freigabetaste des Recyclingtanks Griff des Schmutzwassertanks

Griff des Frischwassertanks Wasserreinigungstank 7

Bürstenwalzenabdeckung nach oben ziehen Verriegeln Bürstenwalzenkappe

Entfernen Sie den Schmutzwassertank, halten Sie den

Körper mit einer Hand fest, halten Sie den Griff des Schmutzwassertanks mit der anderen Hand, drücken Sie mit dem Daumen auf den Entriegelungsknopf des Schmutzwassertanks und ziehen Sie ihn heraus; Wenn Sie den Schmutzwassertank installieren möchten, setzen Sie zuerst den Boden des Schmutzwassertanks in die Karosserie ein und drücken Sie dann den Schmutzwassertank gegen den Rumpf und schieben Sie ihn nach innen, bis Sie ein Klicken hören, die Installation ist erfolgreich. (Abbildung 6)

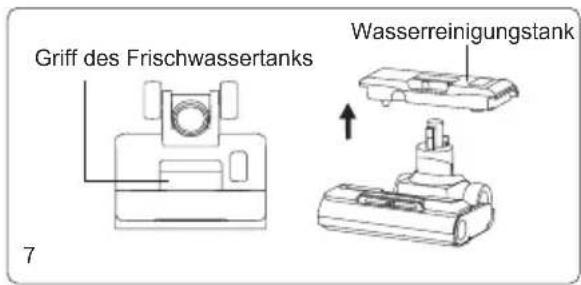

Demontage und Montage des Frischwassertanks

Beim Zerlegen des Frischwassertanks den Griff des Frischwassertanks anschnallen und nach oben ziehen, um den Frischwassertank zu entfernen; Setzen Sie den Frischwassertank wieder auf die Basis, machen Sie den Frischwassertank bündig mit dem Rollfenster und installieren Sie den Frischwassertank. (Abbildung 7)

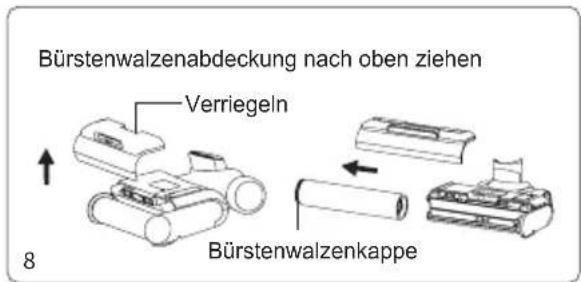

Aus- und Einbau von Bürstenabdeckung und Bürstenkörper

1. Um das scrollende Fenster zu entfernen, ziehen Sie den mittleren Knopf und heben Sie ihn an, um das scrollende Fenster zu entfernen; Wenn Sie das Bildlauffenster installieren, müssen Sie die beiden Seiten des Bildlauffensters ausrichten, das Bildlauffenster nach unten drücken und zuhören. Nach einem "Klicken" war die Installation erfolgreich. (Abbildung 8)
2. Entfernen Sie den Bürstenkörper, drücken Sie die Endabdeckung der Bürstenrolle zusammen und ziehen Sie sie heraus, um sie zu entfernen; Drücken Sie bei der Installation die Endabdeckung der Bürstenrolle zusammen, setzen Sie die Bürstenrolle in die Trommel ein, setzen Sie die Bürstenrolle in das Ende ein und installieren Sie sie an Ort und Stelle. (Abbildung 8)

Kapitel 2 Produktverwendung

Anmerkungen: Wenn Sie es zum ersten Mal verwenden, laden Sie das Gerät bitte vollständig auf, bevor Sie es verwenden.

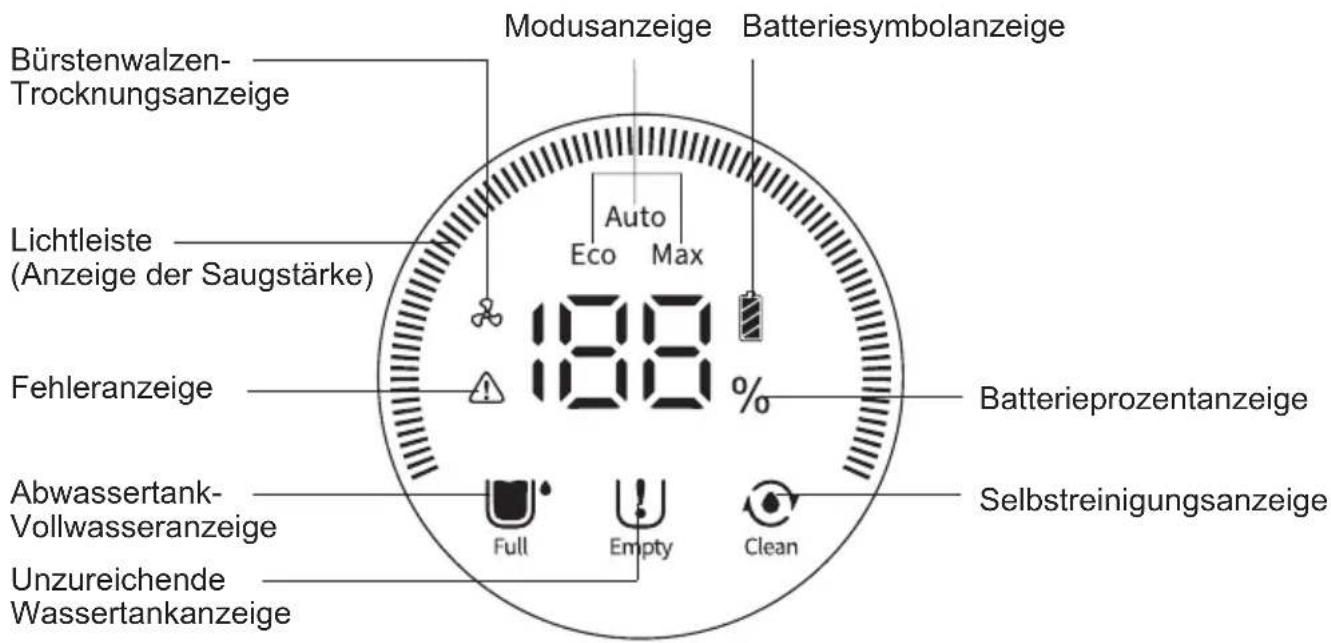

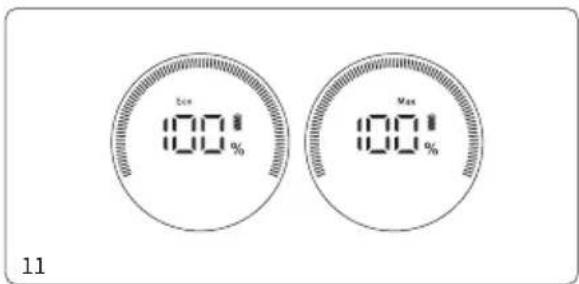

Bildschirm und Gebrauchsanweisung

Bürstenwalzen-Trocknungsanzeige Modusanzeige Batteriesymbolanzeige Lichtleiste (Anzeige der Saugstärke) Auto Eco Max 188 % Fehleranzeige Batterieprozentanzeige Abwassertank-Vollwasseranzeige Full Empty Clean Unzureichende Wassertankanzeige Selbstreinigungsanzeige

1. Lichtleiste: Beim Aufladen wird die Blende blau, bei voller Ladung ist die Blende vollständig hell und dreht sich nicht; nach 1 Minute halbiert sich die Blendenhelligkeit und wird beim Arbeiten blau; im Max-Modus wird die Blende rot und der Bildschirm zeigt den Max-Modus an; Im Auto- und Eco-Modus leuchtet die Iris blau auf und der Bildschirm zeigt den Auto- oder Eco-Modus an (wenn die Akkuleistung weniger als 20 % beträgt, wechselt das gesamte Gerät automatisch in den Eco -Modus).
2. Modusanzeige: Zeigt den aktuellen Arbeitsmodus der Maschine an.
   3 Batterieprozentanzeige: Echtzeitanzeige der verbleibenden Batteriekapazität;
3. Batteriesymbolanzeige: Batteriewarnleuchte (wenn die Batterieleistung weniger als 20% beträgt, wird das Symbol rot, um den Ladevorgang aufzufordern, andernfalls ist es ein kühles weißes Licht);
4. Der Abwassertank ist voll Anzeige: Wenn der Abwassertank voll ist, blinkt das Symbol, um den Benutzer daran zu erinnern, das Abwasser zu reinigen;
5. Wassermangelanzeige des Frischwassertanks: Wenn der Frischwassertank leer ist, blinkt das Symbol, um den Benutzer daran zu erinnern, sauberes Wasser nachzufüllen;
6. Selbstreinigungsanzeige: Wenn die gesamte Maschine in den Selbstreinigungszustand wechselt, blinkt das Symbol und der Bildschirm zählt herunter, um den Benutzer an die Selbstreinigung zu erinnern.
7. Lufttrocknungsanzeige mit Rollbürste: Nachdem das Produkt die Selbstreinigung beendet hat, wechselt die Maschine automatisch in den Lufttrocknungsmodus mit Rollbürste. Die Lufttrocknungsanzeige der Bürstenwalze leuchtet auf, um den Benutzer daran zu erinnern, dass die Bürstenwalze trocknet.

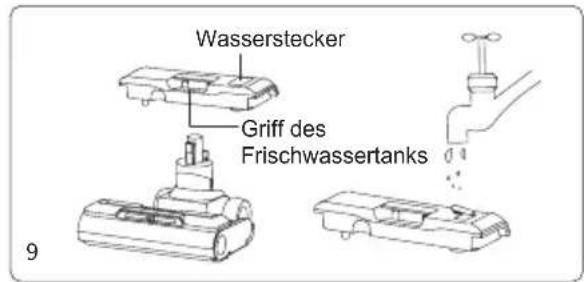

Befüllen des Wassertanks

1. Befestigen Sie den Griff des Frischwassertanks und heben Sie den Frischwassertank an;
2. Ziehen Sie den Stopfen des Wassertanks heraus, öffnen Sie den Einfüllstopfen des Frischwassertanks, drehen Sie ihn zur Seite (ca. 90 Grad), um die Wassereinspritzöffnung freizulegen, und fügen Sie sauberes Wasser und Reinigungsflüssigkeit hinzu.
3. Stecken Sie den Wassereinfüllstopfen fest, um sicherzustellen, dass sich der Anzug nicht lockert.
4. Installieren Sie den Frischwassertank auf der Bodenbürste und hören Sie ein "Klicken", um anzuzeigen, dass die Installation erfolgreich war. (Abbildung 9)
   Anmerkungen: Bei der Zugabe von sauberem Wasser können Sie die passende Reinigungsflüssigkeit hinzufügen, das Verhältnis beträgt 1 Flasche Verschluss-Reinigungsflüssigkeit zum Frischwassertank.

Ganze Maschinenarbeit

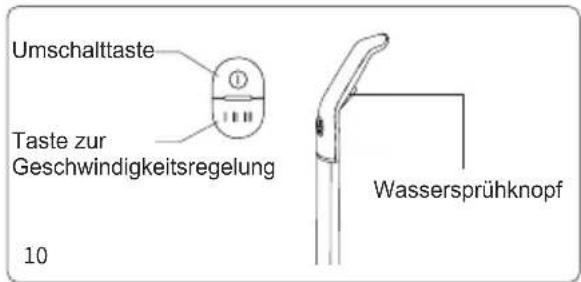

1. Der Schalterschlüssel der Maschine befindet sich oben am Griff. Drücken Sie die Taste von Hand und die Maschine beginnt zu arbeiten. Nach dem Einschalten befindet sich das Gerät standardmäßig im

Wasserstecker Griff des Frischwassertanks 9

Umschalttaste Taste zur Geschwindigkeitsregelung 10 Wassersprühknopf

Auto -Modus. Nach Drücken der Geschwindigkeitstaste können Sie zu diesem Zeitpunkt zwischen den Modi Auto, Eco und Max hin- und herschalten. Drücken Sie den Netzschalter erneut, und die gesamte Maschine funktioniert zu diesem Zeitpunkt nicht mehr.

1. Nach dem Drücken des Netzschalters startet die Maschine und beginnt zu arbeiten. Drücken und halten Sie die Wassersprühtaste, um fächerförmiges Wasser aus der vorderen Düse der Bodenbürste zu sprühen. Hören Sie auf zu drücken, um das Sprühen von Wasser zu stoppen. (Abbildung 10)

Anmerkungen:

1. Der Wassersprühknopf kann nicht gleichzeitig mit dem Schalterknopf oder dem Geschwindigkeitsregler verwendet werden.
2. Wenn der Abwassertank voll ist, blinkt die Anzeige "Wasser voll" auf dem Display, das Produkt sendet eine Sprachansage und der Hauptmotor und der Bürstenwalzenmotor hören sofort auf zu arbeiten.
3. Wenn sich kein Wasser im Frischwassertank befindet, drücken Sie die Wassersprühtaste, es wird kein sauberes Wasser aus dem vorderen Sprinkler gesprüht, die Anzeige "Wassermangel" auf dem Bildschirm blinkt und das Produkt weist eine Sprachaufforderung zur Erinnerung auf der Benutzer, um Wasser hinzuzufügen.
4. Wenn der Abwassertank während des Betriebs der Maschine herausgenommen wird, blinkt die Anzeige "Vollwasser" auf dem Bildschirm, das Produkt hat eine Sprachansage und der Hauptmotor und der Bürstenwalzenmotor hören sofort auf zu arbeiten;
5. Es wird empfohlen, das Gerät nach Gebrauch senkrecht auf die speziell für Sie ausgestattete Ladestation zu stellen. Stellen Sie sicher, dass für den nächsten Gebrauch genügend Strom vorhanden ist;
6. Bitte verwenden Sie zur Reinigung die auf dieses Produkt abgestimmte Reinigungsflüssigkeit. Geben Sie die aufgeschäumte Reinigungsflüssigkeit nicht in den Frischwassertank, da sonst während des Gebrauchs mehr Schaum entsteht, der in die Maschine eindringen und Gefahren verursachen kann.

Laden der ganzen Maschine

1. Stecken Sie ein Ende des Adapters in die Ladestation und schließen Sie das andere Ende an die Stromversorgung an;
2. Stellen Sie die gesamte Maschine in die Ladestation und rufen Sie den Lademodus auf. Beim Laden zeigt es das Leistungsverhältnis an, und wenn es voll ist, zeigt es "100%" an. (Abbildung 11)

Anmerkungen:

1. Wenn das Produkt nach dem Kauf längere Zeit nicht verwendet wird, verwenden Sie bitte den speziellen Adapter unseres Unternehmens, um die gesamte Maschine alle 3 Monate aufzuladen.
2. Stecken Sie das Ladegerät am besten längere Zeit nicht in den Stecker, um Gefahren wie z. B. Berührungen durch Kinder zu vermeiden.
3. Bevor Sie den Ladestecker in die Ladeschale stecken, halten Sie bitte den Ladestecker und die Hände trocken.
4. Bitte laden Sie den Akku vor dem ersten Gebrauch vollständig auf und leeren Sie den Akku vor dem zweiten Laden, um die Lebensdauer des Akkus zu gewährleisten;

Lufttrocknungsfunktion mit selbstreinigender Walzenbürste

Vor der Selbstreinigung gießen Sie bitte das Abwasser in den Abwassertank, stellen das Gerät auf die Ladestation und stecken den Adapter zur Reinigung in die Steckdose. Halten Sie mindestens 1/2 Wassermenge im Wassertank.

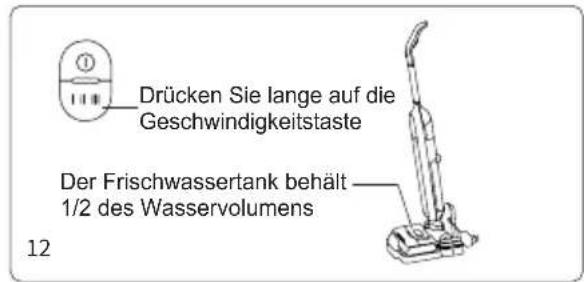

Halten Sie die Geschwindigkeitstaste 5 Sekunden lang gedrückt, die gesamte Maschine wechselt in den Selbstreinigungsmodus, das Selbstreinigungssymbol

Drücken Sie lange auf die Geschwindigkeitstaste Der Frischwassertank behält 1/2 des Wasservolumens 12

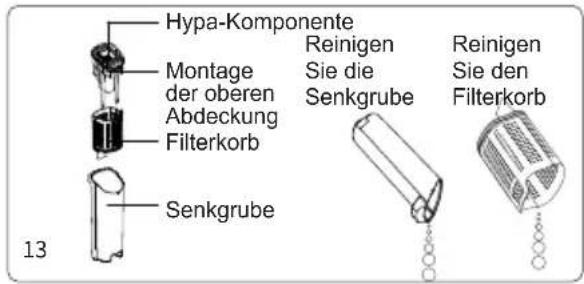

Hypa-Komponente Montage der oberen Abdeckung Filterkorb Senkgrube 13 Reinigen Sie die Senkgrube Reinigen Sie den Filterkorb

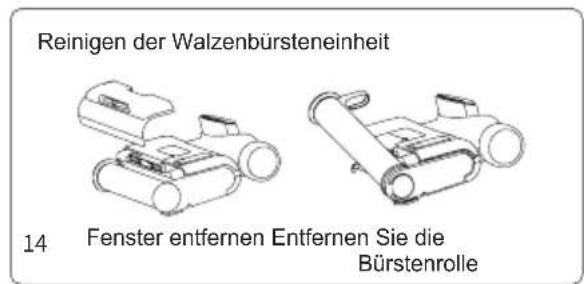

Reinigen der Walzenbürsteneinheit 14 Fenster entfernen Entfernen Sie die Bürstenrolle

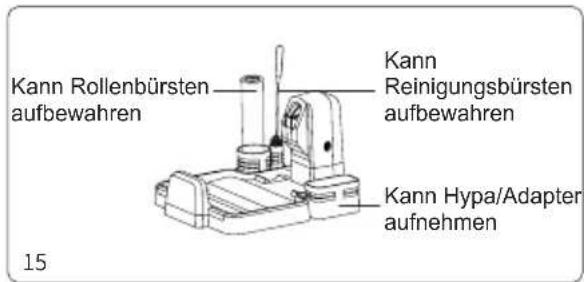

Kann Rollenbürsten aufbewahren Kann Reinigungsbürsten aufbewahren Kann Hypa/Adapter aufnehmen 15

auf dem Display blinkt, während des Selbstreinigungsvorgangs können Sie die Einschalttaste drücken, um den Selbstreinigungsmodus zu beenden, und das Gerät kehrt in den Lademodus zurück. (Abbildung 12) Nachdem die Selbstreinigung abgeschlossen ist, wechselt die Maschine automatisch in den Bürstentrocknungsmodus, das Bürstensymbol auf dem Display blinkt und die Maschine beginnt zu laden; Während des Bürstentrocknungsvorgangs können Sie den Bürstentrocknungsmodus durch Drücken der Umschalttaste vorzeitig beenden, und die Maschine bleibt im Modellademodus.

Anmerkungen:

1. Bevor Sie die Selbstreinigungsfunktion verwenden und nach der Selbstreinigung, reinigen Sie das Abwasser im Abwassertank rechtzeitig, um einen eigenartigen Geruch zu vermeiden.
2. Wenn die Batterieleistung weniger als 10 % beträgt, kann die gesamte Maschine keine Selbstreinigung durchführen.

Kapitel 3 Reinigung und Wartung

Abwassertankreinigung

1. Wenn der Abwassertank mit Abwasser gefüllt ist, blinkt die Vollwasseranzeige auf dem Bildschirm kontinuierlich, die gesamte Maschine funktioniert nicht mehr und eine Sprachansage wird ausgegeben.
2. Nach Arbeitsende Schmutzwassertank abnehmen, obere Abdeckung vom Wassertank abnehmen, Schmutz

im Filterkorb in Schmutzwassertank ausschütten, Schmutzwasser in Schmutzwassertank ausgießen, Schmutzwassertank und der Filterkorb des Schmutzwassertanks Sauberes Wasser.

1. Sollten Sie hartnäckige Verschmutzungen an der Innenwand des Abwassertanks feststellen, reinigen Sie diese bitte direkt mit einer Reinigungsbürste.

2. Nach dem Spülen muss die Schmutzwassertank-Baugruppe belüftet werden. Nach dem Trocknen in den Recyclingtank legen, dann den Recyclingtank in die gesamte Maschine einsetzen und mit einem Klicken montieren. (Abbildung 13)

Reinigung der Bodenbürsteneinheit

Entfernen Sie zuerst das Bürstenrollenfenster, ziehen Sie die Bürstenrolle heraus, wischen Sie den Spalt der Bürstenrolle mit einem trockenen Tuch ab, reinigen Sie die um die Bürstenrolle gewickelten Haare mit einer kleinen Bürste, spülen Sie das Fenster und den Rollenkörper mit klarem Wasser aus, spülen Sie die Bürstenrolle und die Fenstereinheit der Bürstenrolle an Ort und Stelle. (Bild 14) Die Bürstenrolle kann auch zum Trocknen auf die Zubehörablage gelegt werden. (Abbildung 15)

Anmerkungen:

1. Es ist verboten, die gesamte Bodenbürste mit Wasser zu waschen, und es ist verboten, die Bodenbürste unter Wasser zu waschen oder in Wasser einzutauchen, nachdem der Bürstenrollenkörper herausgezogen wurde, um die Teile nicht zu beschädigen und die Verwendung zu beeinträchtigen.
2. Wenn Sie die Maschine nicht mehr verwenden, legen Sie bitte die Hypa-Komponente, den Abwassertank, die obere Abdeckungskomponente, den Walzenbürstenkörper, das Fenster und trocknen Sie sie zur Lagerung in die gesamte Maschine, um zu verhindern, dass sie durch eine feuchte Umgebung verursacht werden.
   Bakterienwachstum kann unangenehme Gerüche, wie z. B. üble Gerüche, erzeugen.

Tägliche Wartung und Lagerung

1. Bitte stoppen Sie die Maschine, wenn Sie die Karosserie schrubben.
2. Wischen Sie das Gehäuse mit sauberem Wasser oder neutralem Reinigungsmittel ab. Wringen Sie vor dem Abwischen unbedingt das Reinigungstuch aus, damit kein Wasser in die elektrischen Komponenten der Maschine eindringt.
3. Es wird empfohlen, nach jedem Gebrauch den Abwassertank, den Filter, den Walzenbürstenkörper und die Fensterabdeckung zu reinigen, um die nächste Verwendung und Lagerung zu erleichtern.
4. Wenn das Abwasser im Abwassertank während des Gebrauchs den maximalen Wasserstand erreicht, stoppt die Maschine. Bitte reinigen Sie das Abwasser sofort.
5. Nachdem die kumulative Nutzungszeit des Filterelements 30-50 Stunden erreicht hat (je nach Verwendung des Filterelements), wird empfohlen, das Filterelement auszutauschen, um eine Beeinträchtigung der Leistung der gesamten Maschine zu vermeiden. Filter können von lokalen Agenten erworben werden.
6. Wenn das Gerät längere Zeit nicht verwendet wird, stellen Sie es bitte an einen kühlen und trockenen Ort und stellen Sie es nicht direktem Sonnenlicht oder einer feuchten Umgebung aus.

Kapitel 4 Wichtige Sicherheitsanweisungen

1. Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch und alle Anweisungen und Warnungen auf dem Produkt. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Feuer oder Verletzungen führen.
   2.Wenn Sie Elektrogeräte verwenden, sollten Sie immer die grundlegenden Vorsichtsmaßnahmen beachten, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern.

Warnung!

1. Dieses Produkt ist nur für den Hausgebrauch bestimmt.
2. Überprüfen Sie vor dem Anschließen des Produkts an das Netzteil, ob die lokale Spannung mit der auf dem Netzteil angegebenen Spannung übereinstimmt.
3. Überprüfen Sie das Produkt vor dem Gebrauch. Wenn das Produkt oder der Adapter beschädigt ist, verwenden Sie es nicht mehr.
4. Bitte verwenden Sie es ausschließlich gemäß der in diesem Handbuch beschriebenen Methode.
5. Dieses Produkt kann nicht von Kindern, Menschen mit körperlichen, sensorischen oder geistigen Behinderungen oder Menschen ohne einschlägige Erfahrung und Kenntnisse verwendet werden. Es sei denn, es gibt eine Aufsicht oder Anleitung eines Vormunds, um sicherzustellen, dass er dieses Produkt sicher verwenden kann.
6. Verwenden Sie dieses Produkt nicht als Spielzeug. Bitte halten Sie dieses Produkt von Kindern fern, achten Sie auf Kinder, stellen Sie sicher, dass sie nicht mit diesem Produkt als Spielzeug spielen.
7. Berühren Sie den Stecker nicht mit nassen Händen.
8. Achten Sie beim Reinigen der Treppe besonders darauf, dass Sie nicht herunterfallen.
9. Wenn die Kabel, Stecker, Batterien oder leitenden Teile beschädigt sind, verwenden oder zerlegen oder ersetzen Sie keine Teile selbst. Ihre eigene Demontage und der Austausch von Teilen können einen elektrischen Schlag oder einen Brand verursachen. Jimmy ist dafür nicht verantwortlich. Einmal beschädigt, muss es von Jimmy, dem Vertreter von Jimmy oder einer von Jimmy benannten Person mit entsprechenden Qualifikationen repariert oder ersetzt werden, um Gefahren zu vermeiden.
10. Bitte verwenden Sie das von Jimmy angegebene Ladegerät, um das Produkt aufzuladen.
11. Bitte stellen Sie sicher, dass Sie den von Jimmy angegebenen Akku verwenden: Andere Akkutypen können platzen und Verletzungen oder Produktschäden verursachen.
12. Wenn das Produkt nicht gemäß den Anweisungen betrieben wird, stark getroffen wird, aus großer Höhe fällt, beschädigt ist oder ins Wasser fällt, verwenden Sie das Produkt bitte nicht und wenden Sie sich an Jimmy oder Jimmys Vertreter.
13. Verwenden Sie nur Ersatzteile und von Jimmy angegebene Teile.
14. Ziehen oder belasten Sie das Kabel nicht. Halten Sie die Kabel von erhitzten Oberflächen fern. Lassen Sie das Kabel nicht dort, wo die Tür geschlossen ist, über scharfe Kanten oder Ecken gezogen werden. Das Kabel sollte vom aktiven Bereich ferngehalten werden. Verwenden Sie dieses Produkt nicht gegen das Kabel.
15. Bitte ziehen Sie den Stecker heraus, wenn Sie ihn nicht benutzen oder vor der Wartung.
16. Ziehen Sie das Kabel nicht, tragen Sie das Produkt nicht zusammen mit dem Kabel und verwenden Sie das Kabel nicht als Griff.
17. Dieses Produkt ist ein wiederaufladbares Elektrogerät. Bitte lassen Sie die Maschine nicht ohne Aufsicht alleine laufen.
18. Wenn Sie die Maschine reinigen, reparieren oder längere Zeit nicht benutzen, muss der Akku aus dem Batteriekasten gezogen werden.
19. Vermeiden Sie die Nähe zu Heizgeräten oder die langfristige Sonneneinstrahlung, um zu verhindern, dass sich die Schale aufgrund hoher Temperaturen verformt.
20. Stellen Sie keine Hindernisse am Lufteinlass und -auslass der Maschine auf, um eine Überhitzung der Maschine zu vermeiden.
21. Der Körper und die Bodenbürste werden mit Energie versorgt und können nicht durch Eintauchen in Wasser gereinigt werden.
22. Reinigen oder entfernen Sie die Walzenbürstenabdeckung oder den Walzenbürstenkörper nicht, wenn die Maschine eingeschaltet ist oder läuft, um Verletzungen zu vermeiden.

23. Bitte benutzen Sie das Gerät nicht, um brennende Holzkohle, Zigarettenkippen und andere wärmeerzeugende Gegenstände zu absorbieren.

24. Bitte benutzen Sie die Maschine nicht, um scharfe Gegenstände wie Glasscherben zu absorbieren.

25. Verwenden Sie die Maschine nicht, um ultrafeine Substanzen wie Kalk, Zement, Kohlenstoffpulver, Gipspulver, Mehl usw.;
26. Bitte benutzen Sie die Maschine nicht, um ätzende Flüssigkeiten wie Säure-Base-Reinigungsflüssigkeit, Waschpulver usw.;
27. Bitte benutzen Sie die Maschine nicht, um Benzin, Alkohol, Parfüm, Farbe und andere brennbare und explosive Materialien aufzunehmen.
28. Zerlegen und montieren Sie die geschlossene Maschine nicht selbst und versuchen Sie nicht, die Leistung der gesamten Maschine zu verändern. Sie müssen Hilfe vom Hersteller, seiner Wartungsabteilung oder Fachleuten in ähnlichen Abteilungen erhalten, da dies sonst zu Gefahren führen kann.
29. Wenn Sie dieses Produkt längere Zeit nicht verwenden, sollten Sie die Stromversorgung ausschalten und die Ladestation ausstecken.
30. Die technischen Parameter, die in den Produktanweisungen angegeben sind, werden von Jimmy Labs oder einem bestimmten Testunternehmen eines Drittanbieters bezogen, und das endgültige Interpretationsrecht liegt bei unserem Unternehmen.

Informationen zur Produktverwendung

1. Dieses Produkt eignet sich für harte Böden in Innenräumen, einschließlich Wachsböden, Gummiböden, Fliesenböden, nahtlose Holzböden und Massivholzböden. Wenn Sie dieses Produkt auf einem unebenen Boden verwenden, werden möglicherweise nicht die besten Ergebnisse erzielt.
2. Wenn der Rückgewinnungstank und der Reinwassertank nicht gemäß den korrekten Anweisungen installiert sind, öffnen Sie sie bitte und verwenden Sie sie.
3. Schütteln Sie nicht auf und ab und schlagen Sie nicht heftig auf die Maschine, um zu verhindern, dass Abwasser in den Motor fließt. Heben oder tragen Sie die Maschine beim Starten nicht auf und ab und kippen Sie die Maschine nicht zur Seite oder legen Sie sie flach auf den Boden, um zu verhindern, dass Abwasser in den Motor fließt.
4. Lassen Sie die Maschine nicht lange laufen, wenn der Lufteinlass durch den Schwimmer blockiert ist, um Beschädigungen zu vermeiden.
5. Reinigen Sie nach dem Gebrauch der Maschine die verschmutzten Teile des Abwassertanks, der Saugdüse und des Luftkanals rechtzeitig und lagern Sie sie an einem belüfteten und trockenen Ort. Feuchte Orte beeinträchtigen die Isolierung und Lebensdauer von Elektrogeräten.

Über Reinigungsflüssigkeit

1. Wenn eine große Menge Reinigungsflüssigkeit in den Motor gelangt, besteht Gefahr.
2. Befolgen Sie die Anweisungen (das Verhältnis von Lösung zu Wasser beträgt 1:50), um die Lösung herzustellen. Es wird empfohlen, die Reinigungsflüssigkeit unseres Unternehmens zu verwenden und keine Reinigungsflüssigkeiten zu verwenden, die Säuren, Alkalilösungen oder umweltschädliche Substanzen enthalten.
3. Verhindern Sie, dass Kinder mit der Reinigungsflüssigkeit in Kontakt kommen. Wenn die Reinigungsflüssigkeit versehentlich in die Augen gelangt, spülen Sie sie rechtzeitig gründlich mit sauberem Wasser aus. Bei versehentlichem Verschlucken sofort einen Arzt aufsuchen.
4. Wenn es um Abwasser und Reinigungsflüssigkeit geht, sollte es gemäß den örtlichen Umweltschutzanforderungen behandelt werden.

Über weggeworfene Batterien

1. Die im Produkt montierte Batterie enthält umweltschädliche Materialien. Vor dem Entsorgen muss der Akku aus dem Gerät entfernt werden.
2. Wenn Sie den Akku entfernen, schaltet sich das Produkt aus und der Ladestecker wird nicht abgezogen.
3. Bitte entsorgen Sie den weggeworfenen Akku sicher und ordnungsgemäß. Werfen Sie ihn nicht in Feuer, Wasser oder Erde.
4. Wenn die Altbatterie ausläuft und die Haut oder Kleidung kontaminiert, entsorgen Sie sie bitte mit sauberem Wasser und suchen Sie rechtzeitig einen Arzt auf.

Kapitel 5 Fehlerbehebung

Bitte überprüfen Sie die folgenden Punkte, bevor Sie die Wartungsabteilung beauftragen.

Fehler Möglicher Grund	Lösung
Maschine funktioniert nicht Saugkraft reduzieren	Produkt hat keine oder geringe Leistung	Rechtzeitig aufladen und verwenden
	Der Schalterknopf ist nicht gedrückt Drücken Sie die Umschalttaste
	Starkes Verhaken des Bürstenkörpers	Reinigen Sie den Bürstenkörper rechtzeitig
	Das Abwasser in der Senkgrube erreicht den höchsten Wasserstand	Reinigen Sie die Senkgrube
	Drücken und halten Sie die Wassersprühtaste und den Schalter/Geschwindigkeitsregler gleichzeitig	Lassen Sie die Wassersprühtaste los und drücken Sie sie normal alleine oder die Geschwindigkeitssteuerung staste
	Rollbürste ist nicht installiert Rollenbürste installieren
	Kein Schmutzwassertank installiert	Installieren Sie die Schmutzwassertank-Baugruppe
Saugkraft reduzieren	Das Abwasser in der Senkgrube hat den höchsten Wasserstand erreicht	Reinigen Sie die Senkgrube
	Die Fenster und der Schmutzwassertank sind nicht angebracht	Neu installieren
	Bürstenkörper verheddert sich im Haar	Bürstenkörper reinigen
	Schmutziger Filter Reinigen Sie den Filter
	Niedrige Batterieleistung	Nach dem Aufladen rechtzeitig verwenden
Das Geräusch der gesamten Maschine ist anormal	Saugblockade Fremdkörper in der Düse entfernen
	Das Abwasser in der Senkgrube hat den höchsten Wasserstand erreicht	Reinigen Sie die Senkgrube
Der Boden kann kein Wasser holen	Wassermangel im Frischwassertank	Füllen Sie Wasser in den Frischwassertank
	Sprühknopf nicht gedrückt gehalten Drücken Sie den Sprinklerschalter
	Der Frischwassertank ist nicht montiert	Setzen Sie den Frischwassertank wieder ein
	Der Frischwassertank war mit Abwasser gefüllt und verstopfte den Wasserweg	Denken Sie daran, dass der Frischwassertank nicht mit Abwasser gefüllt werden kann
	Zu viel Schaum in der Reinigungsflüssigkeit bewirkt kein Spritzwasser	Geben Sie die Reinigungsflüssigkeit im richtigen Verhältnis wieder hinzu
Spritzwasser am Luftauslass	Das Wasser im Schmutzwassertank hat den maximalen Wasserstand überschritten	Nehmen Sie den Abwassertank heraus, gießen Sie das Abwasser aus und verwenden Sie es wieder
	Die Maschine vibriert während des Gebrauchs stark oder schlägt stärker gegen die Wand	Nehmen Sie den Abwassertank heraus, gießen Sie das Abwasser aus und verwenden Sie es wieder
	HiPa-Komponente ist nicht installiert Hi	Pa-Komponenten installieren
	Nachdem der Filter gereinigt wurde, kann er ohne Trocknung verwendet werden	Trocknen Sie den Filter nach der Reinigung

Anmerkungen: Bei anderen Fehlern muss Spezialwerkzeug verwendet und an der dafür vorgesehenen Reparaturstelle repariert oder ersetzt werden oder wenden Sie sich an den offiziellen Kundendienst-Leitfaden.

Kapitel 6 Produktspezifikationen

Technische Parameter

Modell HW9
Adaptereingang 100-240V	50-60Hz 0.8A
Adapterausgang 34.2V 0.6A	==
Nennspannung 28.8V	==
Nennleistung 300W
Batteriekapazität 3000mAh

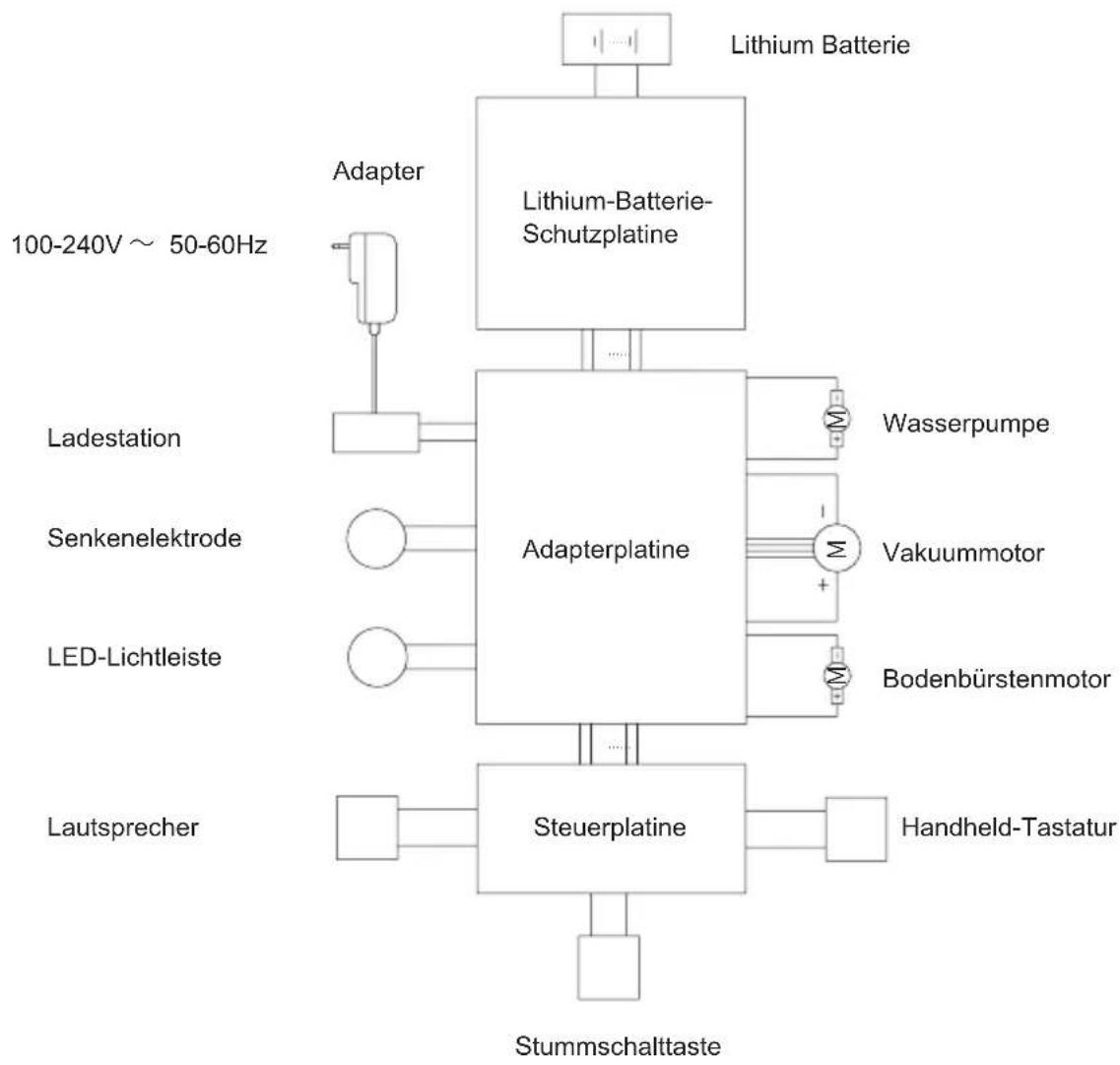

Bodenbürstenmotor

Herstellerinformationen

Hersteller	Kingclean Electric Co., Ltd
Adresse	No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China

CE

Entsorgung

Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden.

Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Nur für EU-Länder:

Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden.

Akkupakete/Akkus:

Entnahme von integrierten Akkus für Entsorgung darf nur von qualifiziertem Personal durchgeführt werden. Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstören.

Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus sollten möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise entsorgt werden. Änderungen vorbehalten.

Garantie

Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare.
