Tipo de producto	Aspirador vertical lavador
Marca	JIMMY
Modelo	HW9
Tensión nominal	28,8 V
Potencia nominal	300 W
Capacidad de la batería	3000 mAh
Tipo de batería	Iones de litio
Modos de funcionamiento	Auto, Eco, Max
Pantalla	Pantalla LED con indicadores (nivel de batería, modos, depósitos)
Función de autolimpieza	Sí, activación presionando prolongadamente el botón de modo
Función de secado del cepillo	Sí, automático después de la autolimpieza
Depósito de agua limpia	Extraíble, con tapón (capacidad no especificada)
Depósito de agua sucia	Extraíble, con indicador de nivel MÁX
Filtro	Filtro reemplazable (vida útil 30-50 horas de uso)
Adaptador de corriente	Entrada: 100-240 V~ 50-60 Hz 0,8 A, Salida: 34,2 V 0,6 A
Accesorios incluidos	Base de carga, soporte, cepillo de limpieza, rodillo cepillo para alfombras, solución de limpieza, manual de instrucciones
Seguridad	Parada automática en caso de depósito lleno, protección contra sobrecalentamiento, uso de batería especificada
Mantenimiento	Limpiar regularmente el depósito de agua sucia, el cepillo y el filtro
Garantía	2 años

Preguntas frecuentes - HW9 JIMMY

¿Cómo ensamblar el aspirador JIMMY HW9?

Para ensamblar, inserte el mango en el cuerpo principal hasta que haga clic. Luego, inserte el cepillo para pisos en el orificio hasta que haga clic. Deslice el bloque de baterías en la ranura e instale la cubierta. Finalmente, ensamble la base de carga encajando los soportes.

¿Cómo cargar la batería?

Coloque el aspirador sobre la base de carga conectada al adaptador. La pantalla LED indica el porcentaje de carga. La batería está completamente cargada cuando la pantalla muestra 100%. Se recomienda cargar completamente antes del primer uso.

¿Cuáles son los modos de funcionamiento disponibles?

El aparato ofrece tres modos: Auto (por defecto), Eco (ahorro de energía) y Max (máxima potencia). Presione el botón de modo para alternar entre ellos. En Auto y Eco, la pantalla es azul; en Max, se vuelve roja.

¿Cómo activar la autolimpieza?

Antes de la autolimpieza, vacíe el depósito de agua sucia y asegúrese de que el depósito de agua limpia contenga al menos la mitad de agua. Coloque la máquina sobre la base de carga, luego presione el botón de modo durante 5 segundos. El indicador de autolimpieza parpadea. Para detener, presione el botón de encendido/apagado.

¿Cómo limpiar el depósito de agua sucia?

Cuando el depósito de agua sucia está lleno (indicador parpadea), la máquina se detiene. Retire el depósito, quite la tapa superior, vacíe el agua sucia y limpie el depósito y el filtro con agua limpia. Use el cepillo de limpieza para manchas difíciles. Seque antes de volver a montar.

¿Qué hacer en caso de baja succión?

Primero verifique que el depósito de agua sucia no esté lleno. Limpie el rodillo del cepillo si está enredado. Verifique que el filtro no esté obstruido (límpielo o reemplácelo si es necesario). Asegúrese de que la batería esté suficientemente cargada.

¿Cuándo y cómo reemplazar el filtro?

El filtro debe reemplazarse después de 30 a 50 horas de uso acumulado, según el estado. Para reemplazarlo, retire el depósito de agua sucia, desmonte el marco del filtro y reemplace el filtro. Puede comprar un filtro de repuesto a través del distribuidor local.

¿Cómo limpiar el cepillo?

Retire la ventana del cepillo y saque el rodillo del cepillo. Use el cepillo de limpieza para eliminar los pelos enredados. Lave la ventana y el rodillo con agua limpia. No lave toda la cabeza del piso con agua. Seque antes de volver a montar.

¿Qué solución de limpieza usar?

Use la solución de limpieza proporcionada por JIMMY. La proporción recomendada es de 1 tapón de solución por un depósito de agua limpia lleno. No use soluciones muy espumosas, ácidas o alcalinas, ya que podrían dañar el aparato o causar un exceso de espuma.

¿Qué hacer si la máquina no arranca?

Verifique que la batería esté cargada y que el botón de encendido/apagado esté presionado. Asegúrese de que el depósito de agua sucia no esté lleno y esté correctamente ensamblado. Verifique que el cepillo no esté enredado y esté bien instalado. En caso de bloqueo persistente, contacte al servicio postventa.

MANUAL DE USUARIO HW9 JIMMY

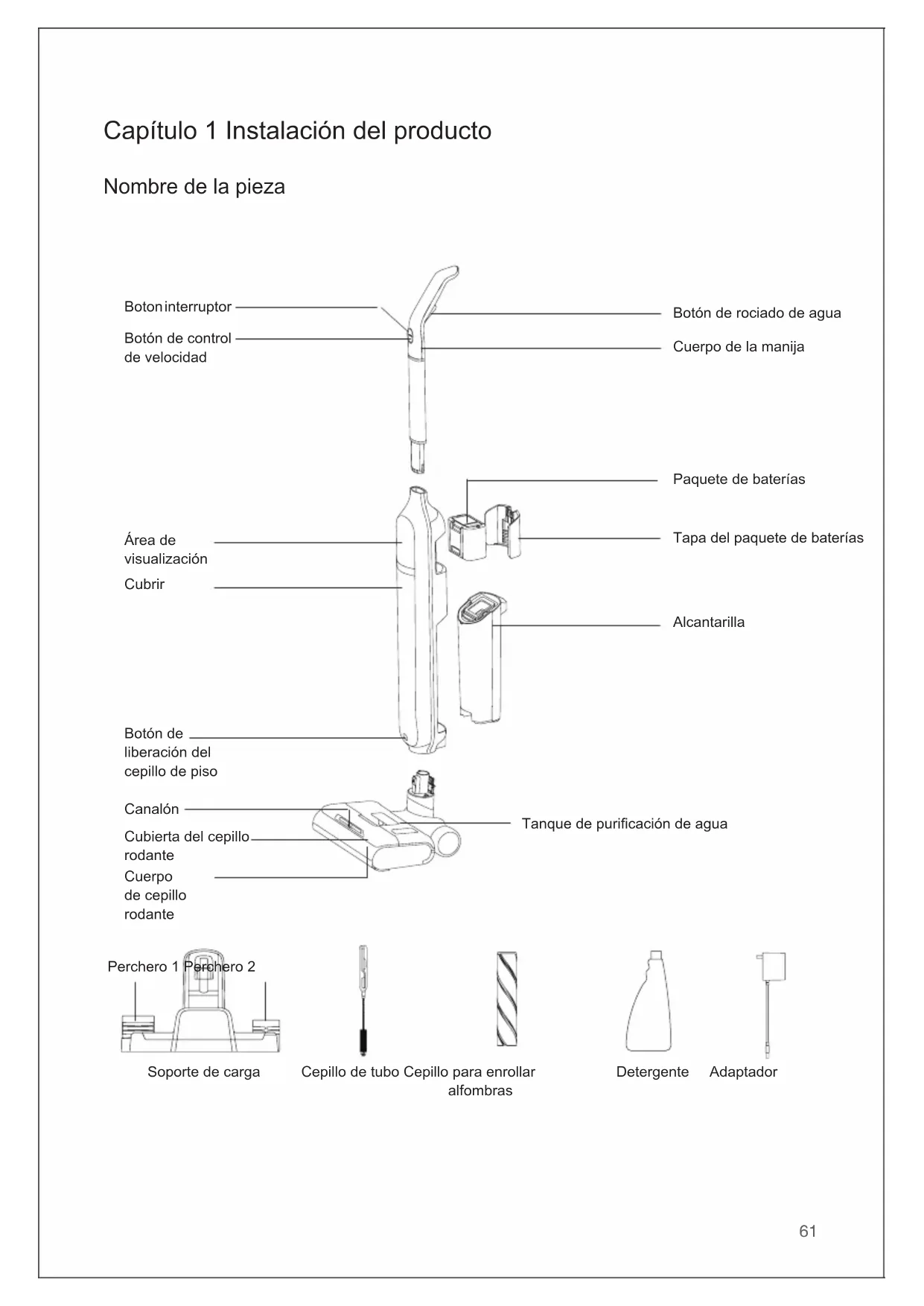

Capítulo 1 Instalación del producto

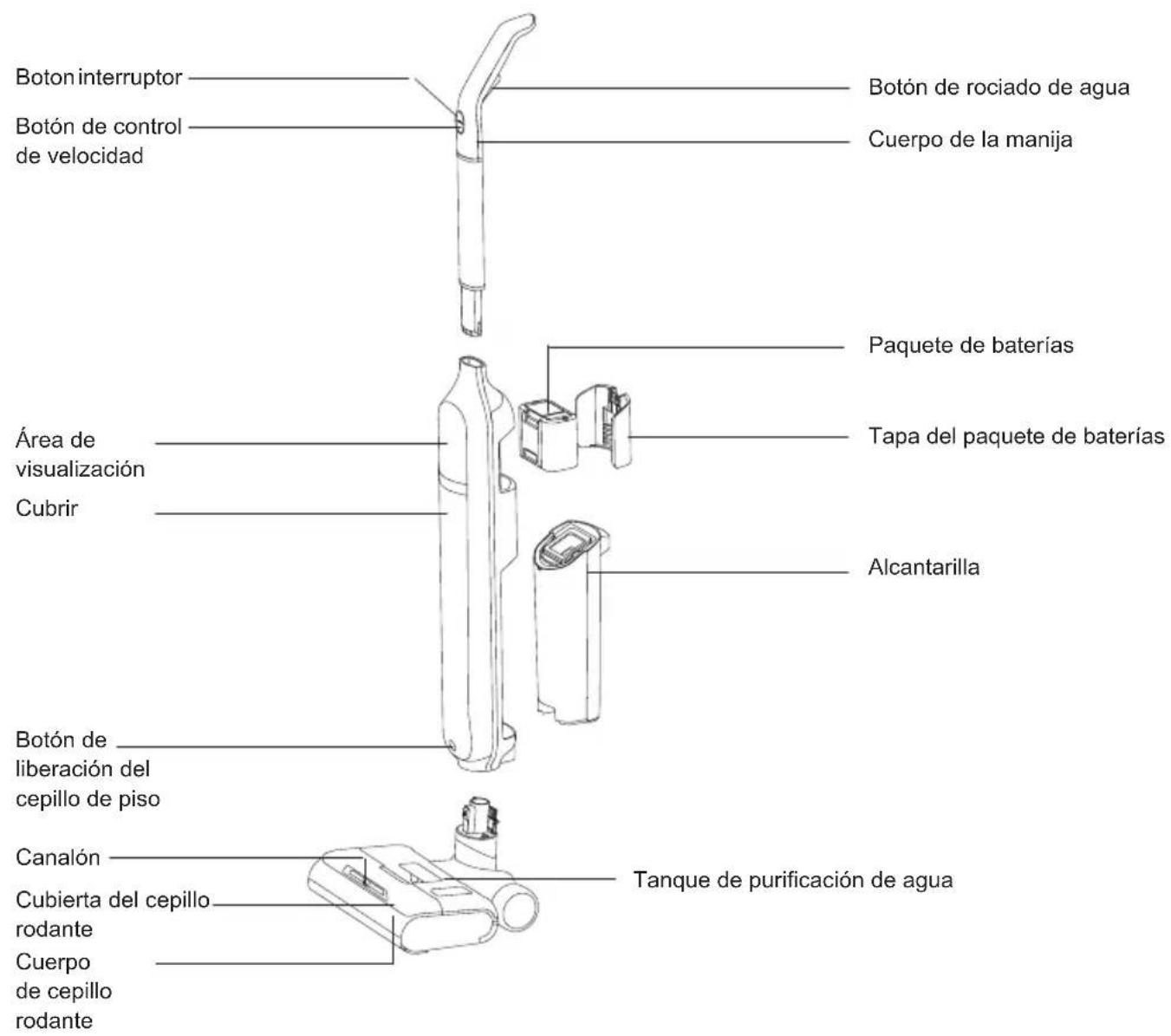

Nombre de la pieza

Boton interruptor Botón de control de velocidad Botón de rociado de agua Cuerpo de la manija Área de visualización Cubrir Paquete de baterías Tapa del paquete de baterías Alcantarilla Botón de liberación del cepillo de piso Canalón Cubierta del cepillo rodante Cuerpo de cepillo rodante Tanque de purificación de agua

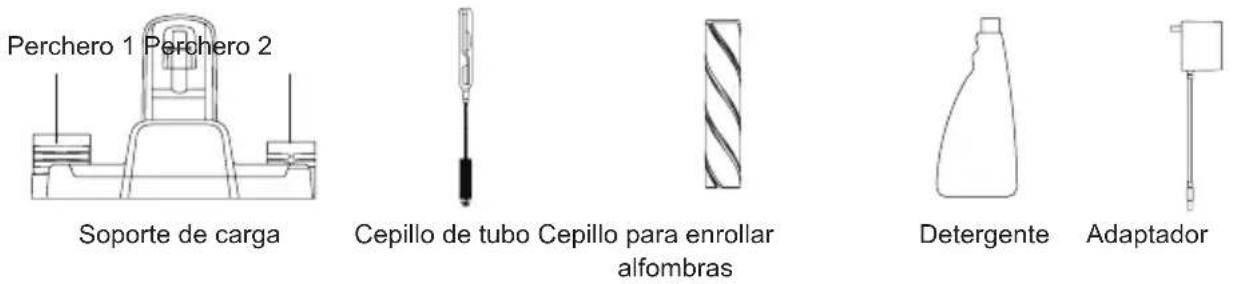

Perchero 1 Perchero 2 Soporte de carga Cepillo de tubo Cepillo para enrollar alfombras Detergente Adaptador

Lista de empaque

Nombre Cuerpo		Cuerpo de la manija	Conjunto de cepillo de piso	Paquete de baterías	Soporte de carga	Adaptador
Cantidad 1	1 1 1 1
Nombre	Líquido de limpieza	Cepillo de tubo	Percha 1 Percha 2		Cepillo para enrollar alfombras	Instrucciones de uso
Cantidad 1	1 1 1 1

Instalación del producto

Nota: corte la alimentación al desmontar el producto.

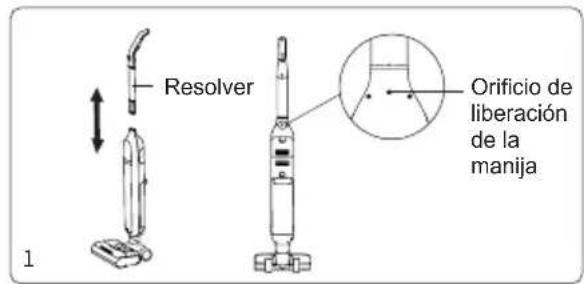

Manejar la instalación y el retiro

Inserte el extremo de la manija en el puerto del fuselaje perpendicular a la dirección de toda la máquina. Después de escuchar un "clic", confirme si el mango está apretado y no suelto, es decir, la instalación se realizó correctamente. Al desmontar, utilice una herramienta dura para alinear el orificio de liberación del mango como se muestra en la figura e insértelo, y al mismo tiempo tire del mango de la máquina hacia arriba. (Figura 1)

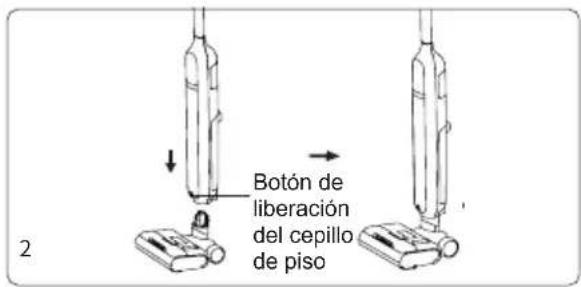

Instalación y extracción del cepillo de piso

Inserte el cepillo de piso en el puerto del cuerpo perpendicular al cuerpo. Después de escuchar un "clic", confirme que el cepillo para pisos no esté flojo y que la instalación se haya realizado correctamente. Si desea sacar el cepillo para pisos, simplemente presione el botón de liberación del cepillo para pisos como se muestra en la figura, luego sostenga el cepillo para pisos y sáquelo. (Figura 2)

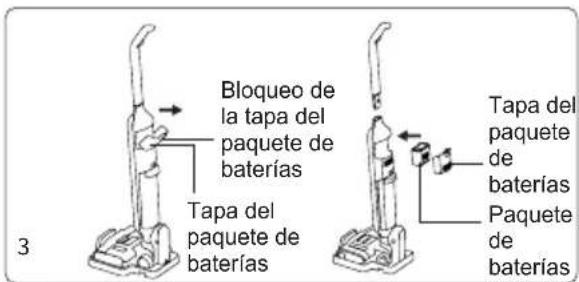

Instalación del paquete de baterías

Presione el botón de bloqueo de la tapa del paquete de baterías, retire la tapa del paquete de baterías, luego empuje el paquete de baterías en el cuerpo a lo largo de la ranura de la tarjeta hasta que se empuje hasta el final, y luego instale la tapa del paquete de baterías en el cuerpo, escuchará un sonido crujiente "haga clic en" Voz. El sonido del "clic" se ensambla en su lugar. La batería se puede sacar en la dirección opuesta a la instalación. (Figura 3)

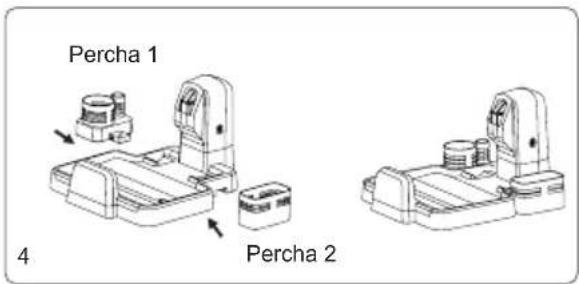

Instalación del soporte de carga

Coloque el soporte 1 y el soporte 2 en la dirección que muestra la flecha, como se muestra en la figura.

Resolver Orificio de liberación de la manija 1

Botón de liberación del cepillo de piso 2

Bloqueo de la tapa del paquete de baterías Tapa del paquete de baterías Tapa del paquete de baterías Tapa del paquete de baterías Paquete de baterías

Después de emparejar las hebillas correspondientes, presione la base de carga. Después de escuchar un sonido de "clic", confirme si los accesorios del colgador están sujetos y no sueltos, es decir, la instalación se realizó correctamente. (Figura 4)

Conéctese al soporte de carga de toda la máquina.

Sostenga el mango con la mano, levante toda la máquina, alinee la ranura de carga en la parte posterior de toda la máquina con el enchufe de carga del cargador en el soporte de carga y coloque toda la máquina en el soporte de carga de arriba a abajo; sujete el asa con la mano y tire directamente de toda la máquina del soporte de carga. (Figura 5)

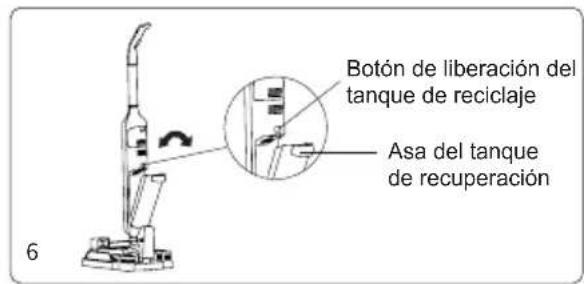

Desmontaje y montaje de tanque de aguas residuales

Retire el tanque de recuperación, sujete el cuerpo con una mano, sujete el asa del tanque de recuperación con la otra mano, presione el botón de liberación del tanque de recuperación con el pulgar y extráigalo; Si desea instalar el tanque de recuperación, primero inserte la parte inferior del tanque de recuperación en el cuerpo y luego presione el tanque de recuperación contra el fuselaje y empújelo hacia adentro hasta que escuche un clic, la instalación es exitosa. (Figura 6)

Botón de liberación del tanque de reciclaje Asa del tanque de recuperación

Mango del tanque de agua limpia Tanque de purificación de agua 7

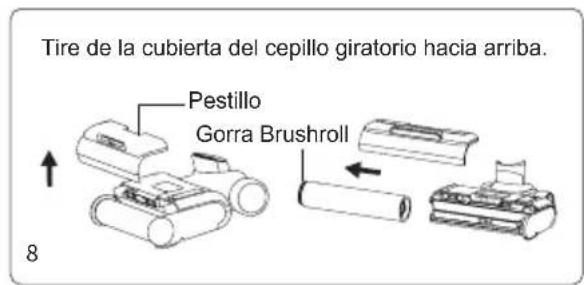

Tire de la cubierta del cepillo giratorio hacia arriba. Pestillo Gorra Brushroll

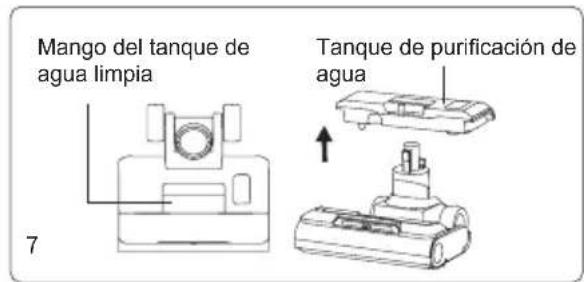

Desmontaje y montaje del depósito de agua limpia

Al desmontar el tanque de agua limpia, abroche la manija del tanque de agua limpia y tire hacia arriba para quitar el tanque de agua limpia; vuelva a colocar el tanque de agua limpia en la base, haga que el tanque de agua limpia quede al ras con la ventana giratoria e instale el tanque de agua limpia en su lugar. (Figura 7)

Desmontaje e instalación de la cubierta del cepillo y el cuerpo del cepillo

1. Para quitar la ventana de desplazamiento, tire del botón central y levántelo para quitar la ventana de desplazamiento; al instalar la ventana de desplazamiento, debe alinear los dos lados de la ventana de desplazamiento, presionar la ventana de desplazamiento hacia abajo y escuchar. Después de un "clic", la instalación fue exitosa. (Figura 8)
2. Retire el cuerpo del cepillo giratorio, pellizque la cubierta del extremo del cepillo giratorio y tire de él para quitarlo; Al instalar, apriete la cubierta del extremo del cepillo giratorio, inserte el cepillo giratorio en el cilindro, inserte el cepillo giratorio en el extremo e instálelo en su lugar. (Figura 8)

Capítulo 2 Uso del producto

Nota: Cuando lo use por primera vez, cargue completamente la máquina antes de usarla.

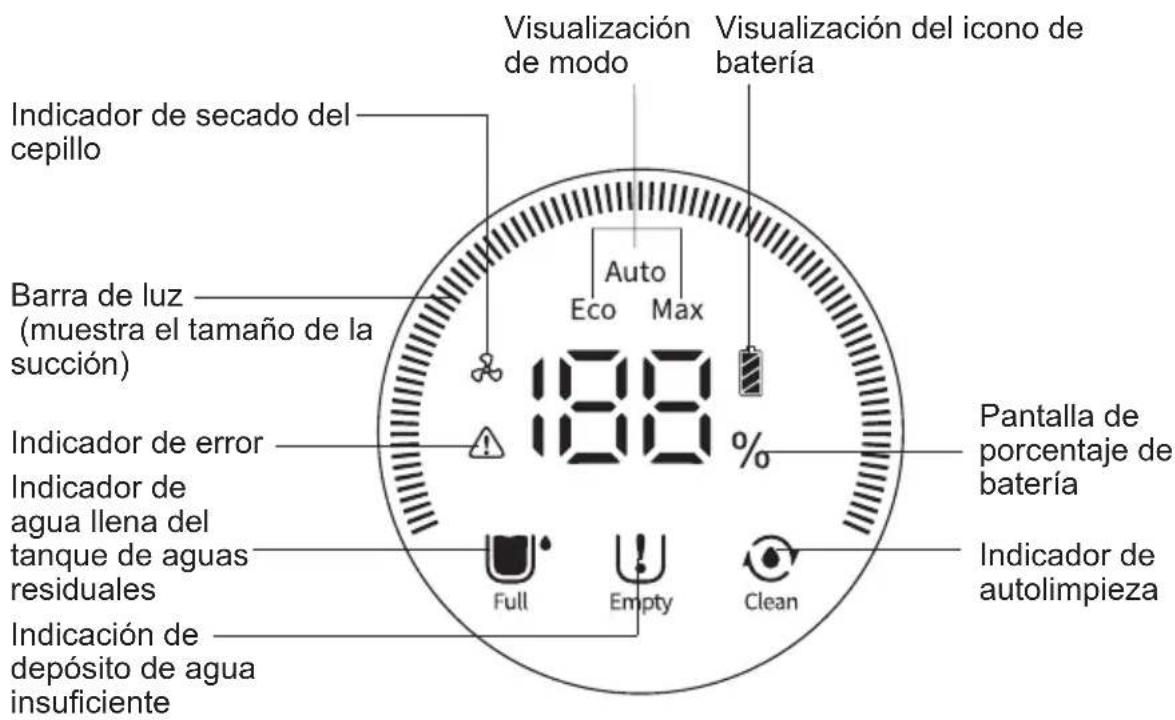

Pantalla de visualización e instrucciones de uso

Visualización de modo Visualización del icono de batería Indicador de secado del cepillo Barra de luz (muestra el tamaño de la succión) 188 Auto Eco Max % Pantalla de porcentaje de batería Indicador de error Indicador de agua llena del tanque de aguas residuales Full Empty Clean Indicación de depósito de agua insuficiente

1. Barra de luz: durante la carga, la apertura se vuelve azul, cuando está completamente cargada, la apertura es completamente brillante y no gira; después de 1 minuto, el brillo de la apertura se reduce a la mitad y se vuelve azul cuando funciona; en el modo Max, la apertura se vuelve roja y la pantalla muestra el modo Max; En el modo Auto y Eco, el iris se ilumina en azul y la pantalla muestra el modo Auto o Eco (cuando la carga de la batería es inferior al 20%, toda la máquina cambiará automáticamente al modo Eco).
2. Pantalla de modo: muestra el modo de trabajo actual de la máquina.
   3 Visualización del porcentaje de batería: visualización en tiempo real de la capacidad restante de la batería;
3. Pantalla del icono de la batería: luz de advertencia de la batería (cuando la carga de la batería es inferior al 20%, el icono se vuelve rojo para indicar la carga; de lo contrario, es una luz blanca fría);
4. El tanque de aguas residuales está lleno: cuando el tanque de aguas residuales está lleno, el icono parpadea para recordarle al usuario que debe limpiar las aguas residuales;
5. Pantalla de escasez de agua del tanque de agua limpia: cuando el tanque de agua limpia está vacío, el icono parpadea para recordarle al usuario que agregue agua limpia;
6. Pantalla de autolimpieza: cuando toda la máquina entra en el estado de autolimpieza, el icono parpadea y la pantalla cuenta hacia atrás para recordarle al usuario que se está autolimpiando.
7. Pantalla de secado por aire con cepillo giratorio: Una vez que el producto finaliza la autolimpieza, la máquina entra automáticamente en el modo de secado por aire con cepillo giratorio. El indicador de secado al aire del cepillo giratorio se enciende para recordar al usuario que el cepillo giratorio se está secando.

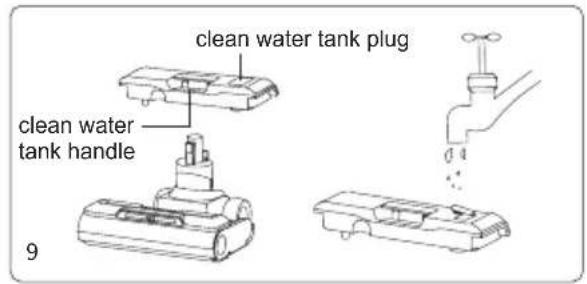

Llenar el tanque de agua

1. Apriete la manija del tanque de agua limpia y levante el tanque de agua limpia;
2. Saque el tapón del tanque de agua, abra el tapón de llenado del tanque de agua limpia, gírelo hacia un lado (aproximadamente 90 grados) para exponer el orificio de inyección de agua y agregue agua limpia y líquido limpiador.
3. Tape el tapón de llenado de agua firmemente para asegurarse de que no haya holgura en el apriete.
4. Instale el tanque de agua limpia en el cepillo para pisos y escuche un "clic" para indicar que la instalación se ha realizado correctamente. (Figura 9)

Nota: Al agregar agua limpia, puede agregar el líquido de limpieza correspondiente, la proporción es de 1 botella de líquido de limpieza de tapas al tanque de agua limpia.

Todo el trabajo de la máquina

1. La llave del interruptor de la máquina está ubicada en la parte superior del mango. Presione la tecla con la mano y la máquina comienza a funcionar. Después de encender la máquina, se establece de forma predeterminada en el modo Auto. Después de presionar la tecla de control de velocidad, puede

alternar entre los modos Auto, Eco y Max en este momento. Presione el botón de encendido nuevamente y toda la máquina dejará de funcionar en este momento.

1. Después de presionar el botón de encendido, la máquina se enciende y comienza a funcionar. Mantenga presionado el botón de rociado de agua para rociar agua en forma de abanico desde la boquilla frontal del cepillo para pisos. Deje de presionar para dejar de rociar agua. (Figura 10)

Notas

1. El botón de rociado de agua no se puede usar al mismo tiempo que el botón del interruptor o el botón de control de velocidad.
2. Cuando el tanque de aguas residuales está lleno, el indicador de "agua llena" en la pantalla parpadea, el producto envía un mensaje de voz y el motor principal y el motor del cepillo giratorio dejan de funcionar inmediatamente.
3. Cuando no haya agua en el tanque de agua limpia, presione el botón de rociado de agua, no se rocía agua limpia desde el rociador delantero, el indicador de "escasez de agua" en la pantalla parpadea y el producto tiene un mensaje de voz para recordar el usuario para agregar agua.
4. Cuando se saca el tanque de aguas residuales durante el funcionamiento de la máquina, el indicador de "agua llena" en la pantalla parpadea, el producto tiene un mensaje de voz y el motor principal y el motor del cepillo giratorio dejan de funcionar inmediatamente;
5. Después de utilizar la máquina, se recomienda colocarla verticalmente en el soporte de carga especialmente equipado para usted. Asegúrese de que haya suficiente energía para el próximo uso;
6. Utilice el líquido de limpieza correspondiente a este producto para limpiar. No coloque el líquido de limpieza en espuma en el tanque de agua limpia para su uso, de lo contrario, se producirá más espuma durante el uso, que puede infiltrarse en la máquina y causar peligro.

Carga de toda la máquina

1. Inserte un extremo del adaptador en la base de carga y conecte el otro extremo a la fuente de alimentación;
2. Coloque toda la máquina en el soporte de carga y entre en el modo de carga. Cuando se carga, muestra la relación de potencia, y cuando está lleno, muestra "100%". (Figura 11)

Nota:

1. Si el producto no se utiliza durante mucho tiempo después de la compra, utilice el adaptador especial de nuestra empresa para cargar toda la máquina una vez cada 3 meses.
2. Es mejor no enchufar el cargador en el enchufe durante mucho tiempo para evitar peligros como el contacto de los niños.
3. Antes de insertar el enchufe del cargador en la base de carga, mantenga el enchufe del cargador y las manos secas.
4. Cargue completamente la batería antes del primer uso y vacíe la batería antes de la segunda carga para garantizar la vida útil de la batería;

Función de secado por aire con cepillo de rodillo autolimpiante

Antes de la autolimpieza, vierta las aguas residuales en el tanque de aguas residuales, coloque la máquina en el soporte de carga y enchufe el adaptador en el enchufe para limpiar. Mantenga al menos 1/2 la cantidad de agua en el tanque de agua.

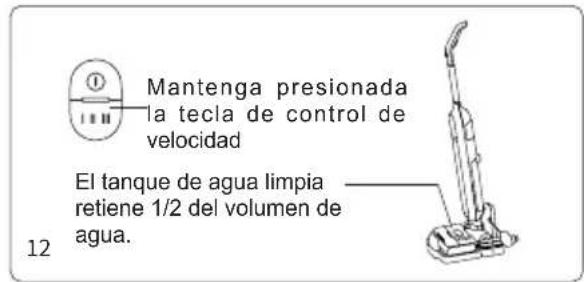

Mantenga presionado el botón de control de velocidad durante 5 segundos, toda la máquina ingresa al modo de autolimpieza, el icono de autolimpieza en la pantalla parpadea, durante el proceso de autolimpieza, puede presionar el botón de encendido para finalizar el modo de autolimpieza y la máquina vuelve al modo de carga. (Figura 12)

Una vez que se completa la autolimpieza, la máquina entra automáticamente en el modo de secado con cepillo, el icono del cepillo de soplado en la pantalla parpadea y la máquina comienza a cargarse; Durante el proceso de secado del cepillo, puede presionar el botón del interruptor para finalizar el modo de secado del cepillo antes de tiempo, y la máquina seguirá cargando el modelo.

Mantenga presionada la tecla de control de velocidad El tanque de agua limpia retiene 1/2 del volumen de agua.

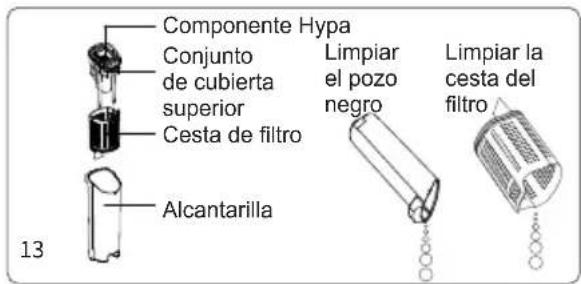

Componente Hypa Conjunto de cubierta superior Cesta de filtro Alcantarilla 13 Limpiar el pozo negro Limpiar la cesta del filtro

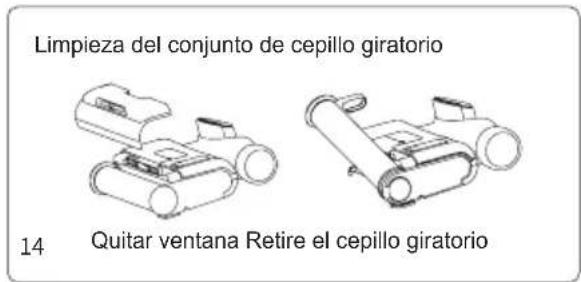

Limpieza del conjunto de cepillo giratorio 14 Quitar ventana Retire el cepillo giratorio

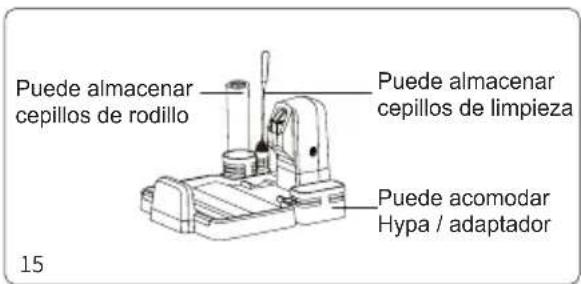

Puede almacenar cepillos de rodillo Puede almacenar cepillos de limpieza Puede acomodar Hypa / adaptador 15

Nota:

1. Antes de usar la función de autolimpieza y después de la autolimpieza, limpie las aguas residuales en el tanque de aguas residuales a tiempo para evitar olores peculiares.
2. Cuando la carga de la batería es inferior al 10%, toda la máquina no puede realizar la autolimpieza.

Capítulo 3 Limpieza y mantenimiento

Limpieza de tanques de aguas residuales

1. Cuando el tanque de aguas residuales está lleno de aguas residuales, el indicador de agua llena en la pantalla parpadea continuamente, toda la máquina deja de funcionar y se emite un mensaje de voz.
2. Después de detener el trabajo, retire el tanque de aguas residuales, saque el conjunto de la cubierta superior del tanque de agua, vierta la suciedad en la canasta del filtro en el tanque de aguas residuales, vierta el agua residual en el tanque de aguas residuales, enjuague el Depósito de aguas residuales y cesta filtrante del depósito de aguas residuales Agua limpia.

3. Si encuentra manchas rebeldes en la pared interior del tanque de aguas residuales, límpielo directamente con un cepillo de limpieza.

4. Después del lavado, es necesario ventilar el conjunto del tanque de recuperación. Después de secar, colóquelo en el tanque de reciclaje, luego coloque el tanque de reciclaje en toda la máquina e instálelo en su lugar con un clic. (Figura 13)

Limpieza del conjunto de cepillos para suelos

Primero retire la ventana del cepillo giratorio, extraiga el cepillo giratorio, limpie el espacio del cepillo giratorio con un paño seco, limpie el cabello envuelto alrededor del cepillo giratorio con un cepillo pequeño, enjuague la ventana y el cuerpo del rodillo con agua limpia, enjuague el El cepillo de rodillo y el conjunto de ventana del cepillo de rodillo están en su lugar. (Imagen 14) El cepillo giratorio también se puede colocar en la rejilla de accesorios para que se seque. (Figura 15)

Nota:

1. Está prohibido lavar todo el cepillo de piso en agua, y está prohibido lavar el cepillo de piso bajo el agua o sumergirlo en agua después de sacar el cuerpo del cepillo de rodillo, para no dañar las piezas y afectar el uso.
2. Si ya no usa la máquina, coloque el componente Hypa, el tanque de aguas residuales, el componente de la cubierta superior, el cuerpo del cepillo giratorio, la ventana y séquelo en toda la máquina para almacenarlo para evitar que sea causado por un ambiente húmedo. El crecimiento bacteriano puede producir olores desagradables, como malos olores.

Mantenimiento y almacenamiento diarios

1. Detenga la máquina al fregar la carrocería.
2. Limpie el cuerpo con agua limpia o detergente neutro. Antes de limpiar, asegúrese de escurrir el paño de limpieza para evitar que el agua penetre en los componentes eléctricos de la máquina.
3. Después de cada uso, se recomienda limpiar el tanque de aguas residuales, el filtro, el cuerpo del cepillo giratorio y la cubierta de la ventana para facilitar el siguiente uso y almacenamiento.
4. Durante el uso, si las aguas residuales en el tanque de aguas residuales están a punto de alcanzar el nivel máximo de agua, la máquina dejará de funcionar. Limpie las aguas residuales inmediatamente.
5. Después de que el tiempo de uso acumulativo del elemento filtrante alcance las 30-50 horas (dependiendo del uso del elemento filtrante), se recomienda reemplazar el elemento filtrante para evitar afectar el rendimiento de toda la máquina. Los filtros se pueden adquirir a través de agentes locales.
6. Cuando la máquina no se utilice durante mucho tiempo, colóquela en un lugar fresco y seco, y no la exponga a la luz solar directa o en un ambiente húmedo.

Capítulo 4 Instrucciones de seguridad importantes

Antes de usar este producto, lea este manual y todas las instrucciones y advertencias del producto. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones personales.

Cuando utilice aparatos eléctricos, siempre debe seguir las precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones.

¡Advertencia!

1. Este producto es solo para uso doméstico.
2. Antes de conectar el producto a la fuente de alimentación, asegúrese de comprobar si el voltaje local coincide con el voltaje marcado en el adaptador de alimentación.
3. Asegúrese de comprobar el producto antes de usarlo. Si el producto o el adaptador está dañado, deje de usarlo.
4. Úselo estrictamente de acuerdo con el método descrito en este manual.
5. Este producto no puede ser utilizado por niños, personas con discapacidades físicas, sensoriales o intelectuales, o personas sin la experiencia y los conocimientos pertinentes. A menos que exista la supervisión u orientación de un tutor para garantizar que puedan utilizar este producto de forma segura.

6. No utilice este producto como juguete. Mantenga este producto fuera del alcance de los niños, cuide a los niños, asegúrese de que no jueguen con este producto como si fuera un juguete.

7. No toque el enchufe con las manos mojadas.

8. Al limpiar las escaleras, tenga mucho cuidado para evitar caídas.

9. Si los cables, enchufes, baterías o piezas conductoras están dañados, no utilice, desmonte ni reemplace ninguna pieza usted mismo. Su propio desmontaje y reemplazo de piezas puede causar descargas eléctricas o incendios. Jimmy no es responsable de esto. Una vez dañado, debe ser reparado o reemplazado por Jimmy, el agente de Jimmy o una persona con las calificaciones relevantes designadas por Jimmy para evitar el peligro.

10. Utilice el cargador especificado por Jimmy para cargar el producto.

11. Asegúrese de utilizar el paquete de baterías especificado por Jimmy: otros tipos de paquetes de baterías pueden romperse y causar lesiones personales o daños al producto.

12. Si el producto no se opera de acuerdo con las instrucciones, se ve severamente impactado, se cae desde una altura, se daña o cae al agua, no use el producto y comuníquese con Jimmy o su agente.

13. Utilice únicamente piezas de repuesto y piezas especificadas por Jimmy.

14. No tire ni estire el cable. Mantenga los cables alejados de superficies calientes. No deje el cable donde la puerta está cerrada tirado sobre bordes o esquinas afilados. El cable debe mantenerse alejado del área activa. No utilice este producto contra el cable.

15. Desconecte el enchufe cuando no esté en uso o antes del mantenimiento.

16. No arrastre el cable ni transporte el producto junto con el cable, ni utilice el cable como asa.

17. Este producto es un aparato eléctrico recargable, no deje que la máquina funcione sola sin supervisión.

18. Cuando limpie, repare o no utilice la máquina durante un tiempo prolongado, la batería debe extraerse de la caja de la batería.

19. Evite estar cerca de equipos de calefacción o la exposición prolongada al sol para evitar que la carcasa se deforme debido a las altas temperaturas.

20. No coloque obstáculos en la entrada y salida de aire de la máquina para evitar que se sobrecaliente.

21. El cepillo para el cuerpo y el piso está energizado y no se puede limpiar sumergiéndolo en agua.

22. No limpie ni retire la cubierta del cepillo giratorio o el cuerpo del cepillo giratorio cuando la máquina esté encendida o en funcionamiento, para evitar lesiones personales.

23. No utilice la máquina para absorber carbón ardiendo, colillas de cigarrillos y otros objetos que generen calor.

24. No utilice la máquina para absorber objetos afilados como vidrios rotos;

25. No utilice la máquina para absorber sustancias ultrafinas como cal, cemento, polvo de carbón, polvo de yeso, harina, etc.;

26. No utilice la máquina para absorber líquidos corrosivos, como líquidos de limpieza a base de ácido, detergente en polvo, etc.;

27. No utilice la máquina para absorber gasolina, alcohol, perfume, pintura y otros materiales inflamables y explosivos.

28. No desmonte ni monte la máquina cerrada usted mismo y no intente cambiar el rendimiento de toda la máquina. Debe obtener ayuda del fabricante, su departamento de mantenimiento o profesionales de departamentos similares, de lo contrario, será peligroso.

29. Si no usa este producto durante mucho tiempo, debe apagar la alimentación y desenchufar la base de carga.

30. Los parámetros técnicos reflejados en las instrucciones del producto son obtenidos por Jimmy Labs o una empresa de pruebas externa designada, y el derecho de interpretación final pertenece a nuestra empresa.

Sobre el uso del producto

1. Este producto es adecuado para pisos duros en ambientes interiores, incluidos pisos encerados, pisos de goma, pisos de baldosas, pisos de madera sin costura y pisos de madera maciza. Si utiliza este producto en un suelo irregular, es posible que no se obtengan los mejores resultados.

2. Si el tanque de recuperación y el tanque de agua limpia no están instalados de acuerdo con las instrucciones correctas, ábralos y utilícelos.

3. No sacuda hacia arriba y hacia abajo ni golpee violentamente la máquina para evitar que las aguas residuales fluyan hacia el motor. Cuando se enciende la máquina, no la levante ni la lleve hacia arriba y hacia abajo, y no la incline hacia un lado ni la coloque en el suelo para evitar que las aguas residuales entren en el motor.

4. No haga funcionar la máquina durante mucho tiempo cuando la entrada de aire esté bloqueada por el flotador, para evitar daños.

5. Después de usar la máquina, limpie las partes sucias del tanque de aguas residuales, la boquilla de succión y el conducto de aire a tiempo, y guárdelo en un lugar ventilado y seco. Los lugares húmedos afectarán el aislamiento y la vida útil de los aparatos eléctricos.

Acerca del líquido de limpieza

1. Si entra una gran cantidad de líquido limpiador en el motor, será peligroso.
2. Siga las instrucciones (la proporción de solución a agua es 1:50) para preparar la solución. Se recomienda utilizar líquido limpiador de nuestra empresa y no usar líquidos limpiadores que contengan soluciones ácidas, alcalinas o sustancias nocivas para el medio ambiente.
3. Evite que los niños entren en contacto con el líquido limpiador. Si el líquido limpiador entra en contacto con los ojos accidentalmente, enjuáguelos bien con agua limpia a tiempo. En caso de ingestión accidental, busque atención médica de inmediato.
4. Cuando se trata de aguas residuales y líquido de limpieza, debe tratarse de acuerdo con los requisitos locales de protección ambiental.

Acerca de las baterías desechadas

1. La batería ensamblada en el producto contiene materiales que son dañinos para el medio ambiente. Antes de desecharlo, se debe retirar el paquete de baterías de la máquina.
2. Al retirar la batería, el producto se apagará y el enchufe del cargador no se desconectará.
3. Deseche de forma segura y correcta el paquete de baterías desechado, no lo arroje al fuego, al agua o al suelo.
4. Si la batería de desecho gotea y contamina la piel o la ropa, deséchela con agua limpia y busque atención médica a tiempo.

Capítulo 5 Solución de problemas

Compruebe los siguientes puntos antes de confiar en el departamento de mantenimiento.

Nota: Si hay otras fallas, se deben usar herramientas especiales y se deben reparar o reemplazar en el punto de reparación designado o comuníquese con la guía oficial de servicio al cliente de posventa.

Culpa Razón posible Solución
La máquina no funciona Reducir la succión	El producto es nulo o de baja potencia	Cargue y use a tiempo
	El botón del interruptor no está presionado	Presione el botón del interruptor
	Enredo severo del cuerpo del cepillo	Limpiar el cuerpo del cepillo giratorio a tiempo
	Las aguas residuales en el pozo negro alcanzan el nivel más alto de agua	Limpiar el pozo negro
	Mantenga presionado el botón de rociado de agua y el interruptor control de velocidad al mismo tiempo	Suelte el botón de rociado de agua / y presiónelo solo normalmente o el botón de control de velocidad
	El cepillo de rodillo no está instalado Instalar cepillo de rodillo
	No hay tanque de recuperación instalado	Instale el conjunto del tanque de recuperación
Reducir la succión	Las aguas residuales en el pozo negro han alcanzado el nivel de agua más alto.	Limpiar el pozo negro
	Las ventanas y el tanque de recuperación no están instalados en su lugar.	Reinstalar
Reducir la succión	El cuerpo del cepillo está enredado en el cabello.	Limpiar el cuerpo del cepillo
	Filtro sucio Limpiar el filtro
	Batería baja Usar después de cargar a tiempo
El sonido de toda la máquina es anormal.	Bloqueo de succión	Limpiar objetos extraños en la boquilla
	Las aguas residuales en el pozo negro han alcanzado el nivel de agua más alto.	Limpiar el pozo negro
El suelo no puede traer agua	Escasez de agua en el tanque de agua limpia.	Agregue agua al tanque de agua limpia
	No mantuve presionado el botón de rociado	Presione el interruptor del rociador
	El tanque de agua limpia no está montado en su lugar	Vuelva a instalar el tanque de agua limpia en su lugar
	El tanque de agua limpia se llenó con aguas residuales y bloqueó la vía fluvial.	Recuerde que el depósito de agua limpia no se puede llenar con aguas residuales.
	Demasiada espuma en el líquido de limpieza hace que no se pulverice agua.	Vuelva a agregar la proporción correcta de líquido limpiador
Rocío de agua en la salida de aire	El agua en el tanque de recuperación ha superado el nivel máximo de agua.	Saque el tanque de aguas residuales, vierta las aguas residuales y reutilícelo
	La máquina vibra mucho durante el uso o golpea la pared con más fuerza	Saque el tanque de aguas residuales, vierta las aguas residuales y reutilícelo
	El componente HiPa no está instalado	Instalar componentes HiPa
	Después de limpiar el filtro, se puede usar sin secar.	Seque el filtro después de limpiarlo.

Capítulo 6 Especificaciones del producto

Parámetro técnico

Modelo HW9
Entrada del adaptador 100-240V	~50-60Hz 0.8A
Salida del adaptador 34.2V 0.6A	==
Voltaje nominal 28.8V	==
Potencia nominal 300W
Capacidad de la batería 3000mAh

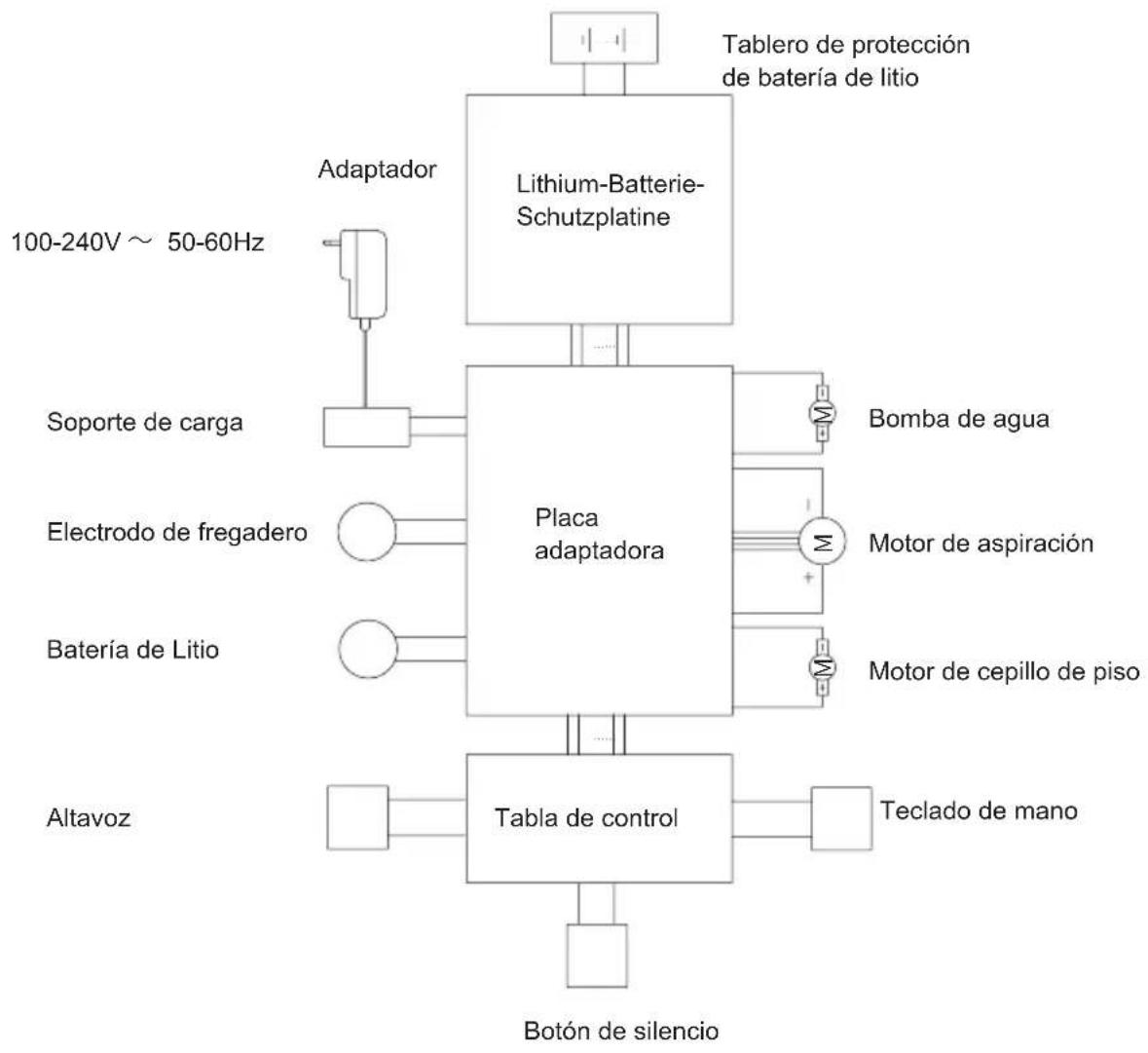

Diagrama de circuito

Información del fabricante

Fabricante	Kingclean Electric Co., Ltd
Dirección	No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de Jiangsu 215009, China

CE

Desechado

La máquina, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el medio ambiente.

No deseche la máquina en la basura doméstica!

Solo para países de la EC:

De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de acuerdo con la Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben recolectarse por separado y desecharse de manera ambientalmente correcta.

Paquetes de baterías / baterías:

Las baterías integradas solo pueden ser retiradas para su eliminación por personal calificado. Abrir la carcasa de la carcasa puede dañar o destruir la máquina.

No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los paquetes de baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o desecharse de manera respetuosa con el medio ambiente.

iSujeto a cambios sin previo aviso.

Informaciones de garantía

Este producto cuenta con garantia de dos años a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modificaciones al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias externas.
