Tipo di prodotto	Aspirapolvere a scopa senza fili
Marchio	JIMMY
Modello	H8 Pro
Tensione nominale	25,2 V
Potenza nominale	500 W
Ingresso dell'adattatore	100-240 V ~ 50/60 Hz 0,8 A
Uscita dell'adattatore	30 V / 600 mA
Capacità della batteria	3000 mAh
Tempo di ricarica	5 ore
Potenza della spazzola per pavimenti	30 W
Modalità di funzionamento	Auto, Turbo, Max, Eco
Filtro	HEPA lavabile
Accessori inclusi	Spazzola per pavimenti elettrica, spazzola per materasso elettrica, attrezzo angolo 2-in-1, attrezzo per imbottiti 2-in-1, spazzola morbida, tubo estensibile, connettore, supporto di ricarica
Autonomia	Fino a 45 min (modalità Eco)
Capacità del contenitore della polvere	0,6 L
Peso	Circa 2,5 kg
Garanzia	2 anni
Manutenzione	Pulizia regolare del filtro e della spazzola a rulli
Sicurezza	Arresto automatico della spazzola in caso di blocco o ostruzione

Domande frequenti - H8 Pro JIMMY

Come assemblare l'aspirapolvere JIMMY H8 Pro?

Inserire il tubo metallico nella spazzola per pavimenti elettrica fino al clic. Successivamente, fissare l'aspirapolvere a mano sul tubo. Montare la batteria facendola scivolare nelle scanalature finché non scatta.

Come caricare la batteria?

Collegare il caricabatterie a una presa di corrente e l'altra estremità nell'aspirapolvere. Lo schermo LED indica il livello di carica. La ricarica completa richiede circa 5 ore.

Come pulire il filtro HEPA?

Aprire il contenitore della polvere, rimuovere il supporto HEPA e separare il filtro. Lavarlo con acqua tiepida, asciugarlo completamente prima di rimontarlo. Non lavarlo troppo frequentemente per preservare l'efficacia.

Cosa fare se la spazzola per pavimenti non gira più?

Verificare se capelli o fibre sono avvolti attorno al rullo. Pulire la spazzola rimuovendo il coperchio laterale ed estraendo il rullo. Assicurarsi che non ci siano ostruzioni.

Quali modalità di potenza sono disponibili?

Le modalità sono: Auto (adattiva), Turbo (tappeti a pelo corto), Max (tappeti a pelo lungo), Eco (pavimenti duri). Alternare con il pulsante modalità.

Come utilizzare gli accessori?

Staccare l'aspirapolvere a mano dal tubo per utilizzare direttamente gli accessori. Fissare l'attrezzo angolo, la spazzola morbida o il tubo estensibile secondo le proprie esigenze. Per le zone alte, utilizzare il connettore pieghevole.

L'aspirapolvere può aspirare liquidi?

No, non aspirare mai acqua o liquidi. Ciò potrebbe causare un cortocircuito dell'apparecchio. L'apparecchio è progettato solo per polveri secche.

Come riporre l'aspirapolvere?

Se non lo si utilizza per molto tempo, rimuovere la batteria e conservarla in un luogo asciutto al riparo dal sole. Ricaricare la batteria ogni 3 mesi per preservarne la durata.

Cosa fare in caso di arresto improvviso dell'apparecchio?

L'arresto può essere dovuto a una batteria troppo scarica (passa in modalità Eco e poi si spegne). Ricaricare completamente. Se il problema persiste, verificare eventuali blocchi nel condotto o nella spazzola.

Come svuotare il contenitore della polvere?

Premere il pulsante di sblocco del contenitore, aprire il coperchio e svuotare il contenuto in un cestino. È anche possibile rimuovere il filtro ciclonico per una pulizia più approfondita.

MANUALE UTENTE H8 Pro JIMMY

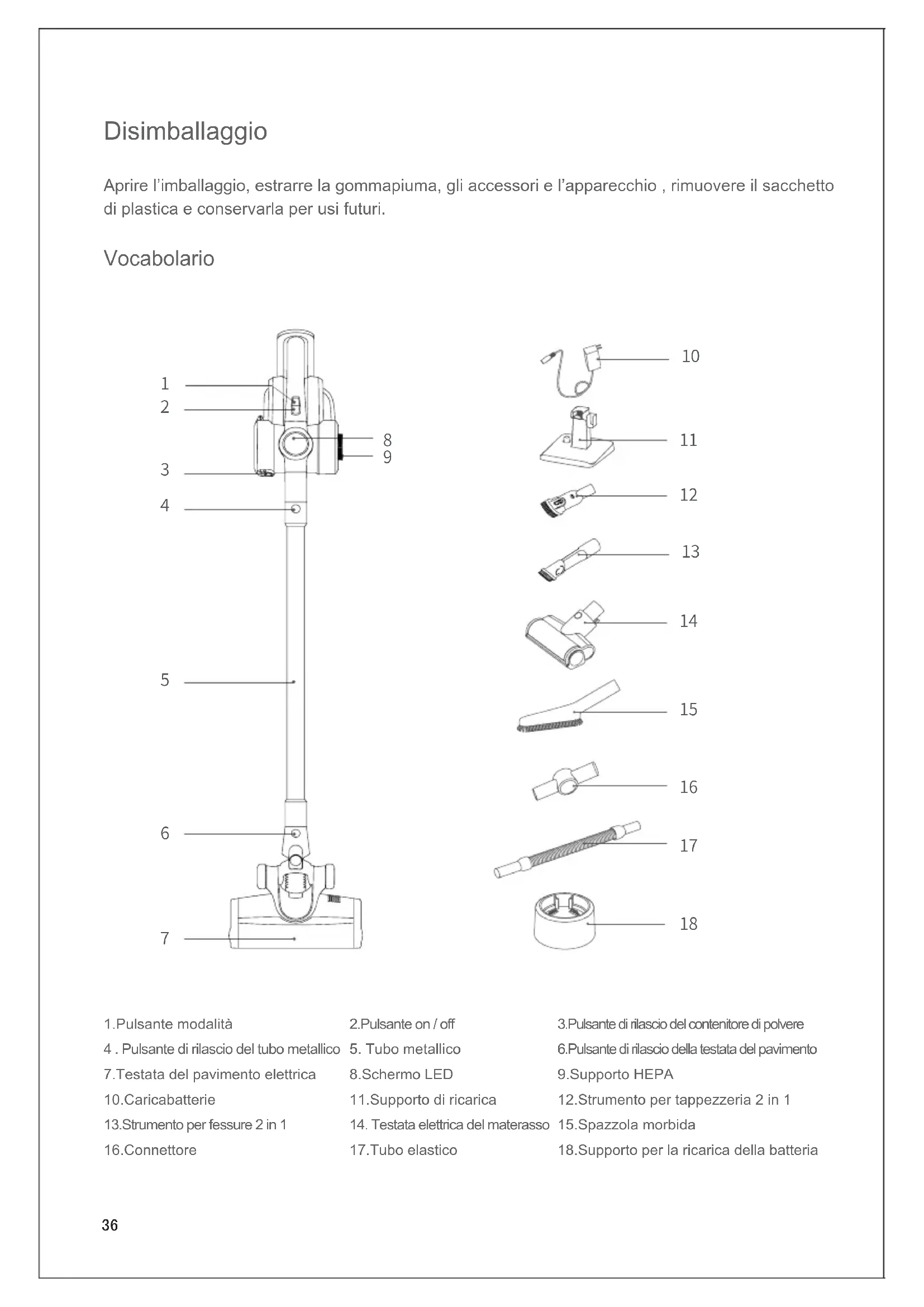

Aprière l'imballaggio, éstrarre la gommapiuma, gli accessori e l'apparecchio, rimuovere il sacchetto di plastica e conservarla per usi futuri.

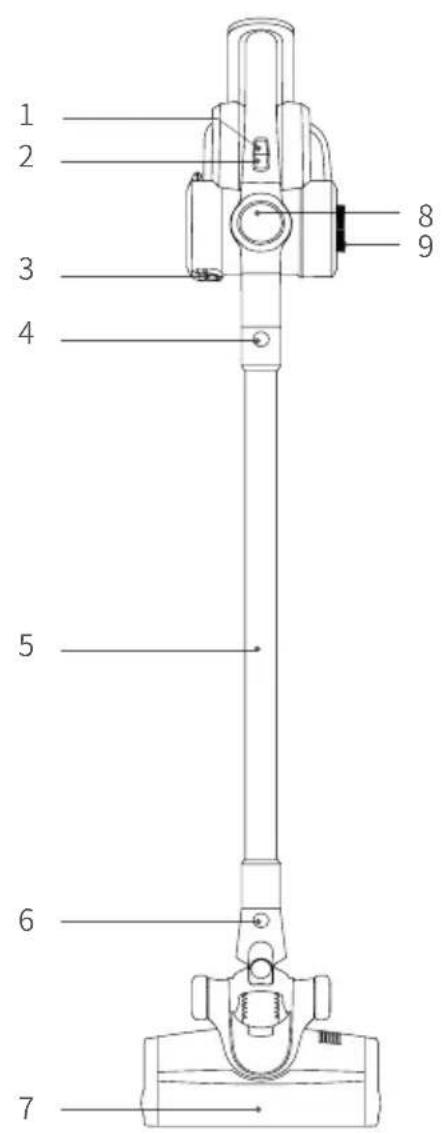

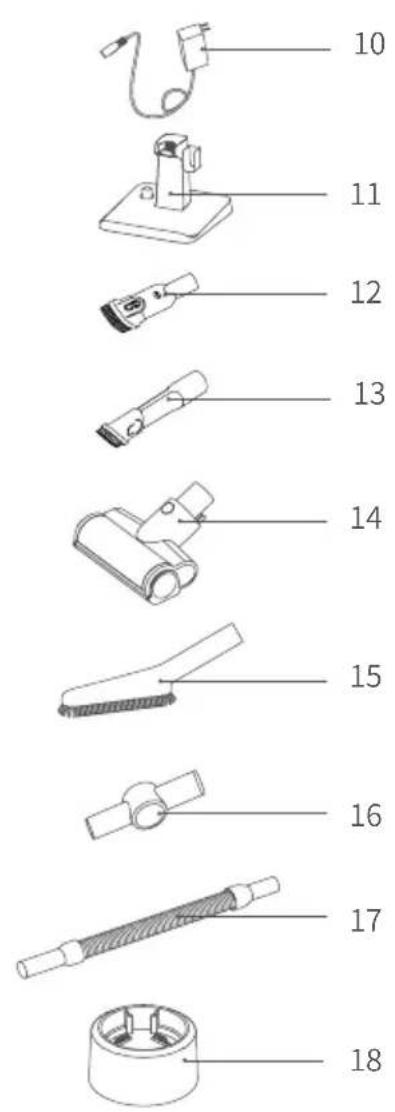

Vocabolario

1.Pulsante modalita

2.Pulsante on / off

3.Pulsante di rilascio del contentatore di polvere

1. Pulsante di rilascio del tubo metallico

2. Tubo metallico

6.Pulsante di rilascio della testata del pavimento

7.Testata del pavimento elettrica

8.Schermo LED

9.SupportoHEPA

10.Caricabatterie

11.Supporto di ricarica

1. Strumento per tappingeria 2 in 1

13.Strumento per fessure 2 in 1

1. Testata elettrica del materasso

15.Spazzola morbida

1. Connettore

17.Tubo elastico

1. Supporto per la ricarica della batteria

Lista imballaggio

Nome delle parti	Aspirapolverere portatile	Testata del pavimentoelettrica	Testata elettrica del materasso	Strumento per tappezzeria 2 in 1	Strumento per fissure 2 in 1
Quantity 1	1 1 1 1
Nome delle parti	Spazzola morbida	Supporto di ricarica	Connettore Tubo elastico Tubo metallico
Quantity 1	1 1 1 1
Nome delle parti	Supporto per la ricarica della batteria	Caricabatterie Paccobatteria Istruzioni per l'uso
Quantity 1	1 1 1

Montaggio e smontaggio del prodotto

Assemblaggio della testata del pavimento elettrica e del tubo metallico

Durante il collegamento, tenere la testata del pavimento elettrica con la mano sinistra nella direzione mostrata, usare la mano destra per insertire il tubo metallico verticalmente nella testata del pavimento elettrica, allnearla con l'ago conduttivo, premere la maniglia fino a sentire un "clic". (Fig 1)

Attenzione: Maintain the maniglia and testata del pavimento nella stessa direzione, l'ago conduttivo deve allinearsi con la presa.

Durante l'imballaggio, la conservazione o la pulizia, se è necessario rimuovere la testata del pavimento elettrica, premere il pulsante di rilascio della spazzola come molto in figura e tirare la testata del pavimento elettrica nella direzione molto in figura. (Fig 2)

Assemblaggio del pacco batteria e dell'aspirapolvere portatile.

Assemblaggio del pacco batteria: tenere l'aspirapolvere portatile in una mano, tenere il pacco batteria nell'altra mano, mirare alla scanalatura guida sul corpo, far scorrere il pacco batteria secondo la direzione della freccia mostrata in figura, quando estrarre la batteria dopo l'infallazione per assicurarsi che non si allenti. (Fig3)

Attenzione: quando l'aspirapolvere è a lungo inattivo, rimuovere la batteria, imballare la macchina e conservarla in un luogo fresco e asciutto, evitare la luce solare diretta o un ambiente umido.

1

2

3

Assemblaggio di tubo metallico e aspirapolvere portatile

Per prima casa, assemblare la testata del pavimento e il tubo metallico secondo il metod di assemblaggio della testata del pavimento elettrica e del tubo metallico. (Fig 4)

Assemblaggio della testata del pavimento, tubo metallico e aspirapolvere portatile

Come molto alla freccia, allineare l'ago conduitivo del tubo metallico con l'accoppiatore dell'ugello di aspirazione, spingere verso l'alto fino a sentire un "clic". (Fig5)

Assemblaggio del supporto di ricarica

Sequenza di montaggio: insere il supporto nella base del supporto come ①, insere la staffa del caricatore nel supporto come ②. Dopo l'assemblaggio il supporto è come ③. Si prega di montare l'aspirapolvere sul supporto. (Fig6)

Assemblaggio di accessori

Per comodità di utilizzo, quello prodotto è dotato di alcuni accessori per la parte palmare dell'aspirapolvere. Quando si utilizza da solo l'aspirapolvere portatile, è possibile collegare direttamente gli accessori in base alle proprie esigenze oppure collegare gli accessoritramite il tubo elastico.

Montare gli accessori sull'aspirapolvere portatile

Allineare il connettore della testata del materasso elettrico con l'aspirapolvere portatile, inserirlo all'estremità come in figura (Fig 7).

Attenzione: l'aspirapolvere portatile più essere collegato a strumento per tappezzeria 2-in-1, strumento per fessure 2-in-1 e spazzola morbida come testata elettrica del materasso.

Collegare l'aspirapolvere portatile con gli accessori tramite un tubo elastico

4

5

6

①

②

(3)

7

8

Allineare l'aspirapolvere con il tubo elastico, insere fina a quando non è completamente serrato. Collegare il tubo elastico con lo strumento per tappezzeria 2-in-1: insere lo strumento per tappezzeria 2-in-1 nel tubo elastico finché non è completamente serrato. (Fig 8)

Attenzione: Lo strumento per fessure 2 in 1 e la spazzola morbida possono essere collegati al tubo elastico come strumento per tappezzeria 2 in 1.

Collegare l'aspirapolvere portatile con gli accessoritramite il connettore.

9

Dopo ave collegato l'aspirapolvere portatile al tubo metallico, il tubo metallico cui èssere collegato con lo strumento per fessure 2 in 1 tramite il connettore. Inserire un'estremità del connettore nel tubo metallico finché non è completamente serrata, quando inseire lo strumento per fessure 2 in 1 in un'altra estremità del connettore. (Fig 9)

Attenzione:

1.Lo strumento per tappezzeria 2 in 1 e la spazzola mobida possono essere collegati al connettore come strumento per fessure 2 in 1.
2. Il connettore più essere collegato direttamente all'aspirapolvere portatile.

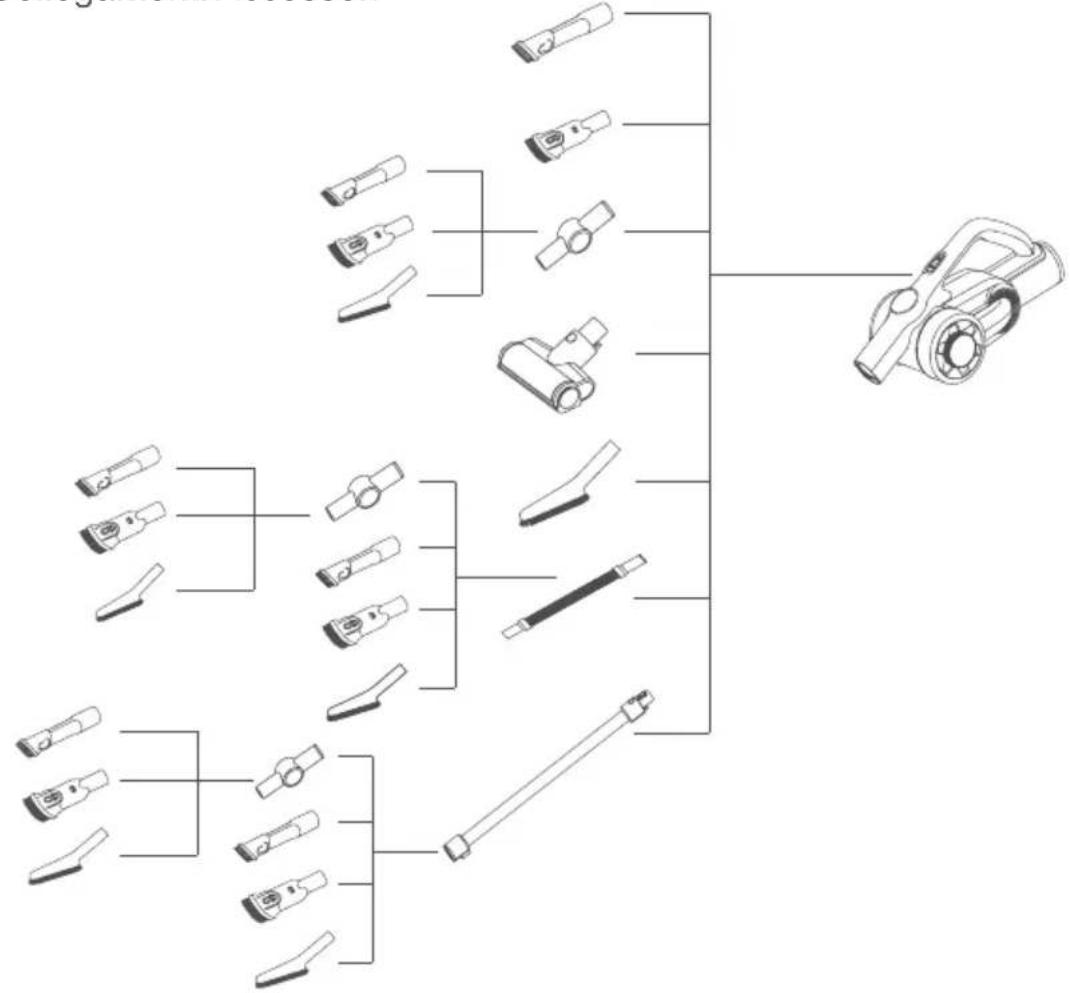

Elenco Collegamenti Accessori

Utilizzo del prodotto

Attenzione:

1. Quando si utilizes il prodotto per la primaolta, la carica della batteria non è completa. Necessità di caricare l'aspirapolvere prima dell'uso.
2. Quando la capacité della batteria è inferiore al 20% , la macchina passa automaticamente alla modalità Eco e non può funzionare in modalità massima.

Ricarica

Quando la potenza dell'aspirapolvere è insufficiente, caricare l'aspirapolvere in tempo; Quando la tensione è troppo Bassa, per proteggere la batteria, l'aspirapolvere si spegnerà automaticamente, in quello momento è necessario caricare l'aspirapolvere. Durante la ricarica, assemblare il pacco batteria sulla macchina, collegare il connettore del caricabatterie alla presa di alimentazione A / C e un'altra estremità all'aspirapolvere per avviare la ricarica. Quando il display LED dell'aspirapolvere portatile在哪么 um aumento di potenza, indica che l'aspirapolvere è in carica. Quando la ricarica è completata, il display LED在哪 100% di potenza.

Attenzione:

1.Dopo la ricarica, staccare la spina del caricabatterie alla presa di corrente e interrompere la ricarica.
2. Se il cavo di alimentazione è danneggiato, per evitare pericoli, deve essere sostituito da personale professionista del produttore, agente di riparazione o reparto simile.

Uso di aspirapolvere portatile

Estrarre l'aspirapolvere dal supporto, premere il pulsante on / off sulla maniglia per avviare o arrestare l'aspirapolvere. Quando la macchina è accesa, funziona in modalità Auto, premere il pulsante di accensione per passare alla modalità Turbo, premere di nuovo per passare alla modalità Max e di nuovo per passare alla modalità Eco. La modalità di lavoro dell'aspirapolvere cambia nella sequenza delle modalità Auto, Turbo, Max, Eco premendo il pulsante della modalità.

10

11

12

13

14

Modalità di lavoro dell'aspirapolvere:

Modalità Auto: regola automaticamente la potenza in base al diverso tipo di pavimento, adatto a tutti i tipi di pavimento.

Modalità Turbo: adatta per tappeti aelo corto.

Modalità Max: adatta per tappeti a belo lungo.

Modalità Eco: adatta per pavimenti duri come pavimenti in legno, piastrelle, ecc.

Uso della testata del pavimento elettrica

La testata del pavimento elettrica cui èsso essere utilizzata per pulire tappeti a belo corto, pavimenti duri o piastrelle. (Fig 12 Fig 13)

ATTENZIONE:

Durante il funzionamento della testata elettrica, se c'è un grande volume di materiale estraneo inalato o troppa fibra avvolta, o sono un bambino nel gioco della macchina ha erroneamente inserto la mano nella bocchetta, provocando l'arresto anomalo del rullo della spazzola, la testata elettrica smetterà di funzionare, per proteggere la sicurezza personale e il motore della spazzola.

Uso di accessori

Strumento per fessure 2 in 1: adatto per pulire fissure, angoli di porte o finestre e altre fissure strette. (Fig 14)

Strumento per tappezzeria 2 in 1: adatto per pulire armadio, davanzale, divano e superficie del ravolo. (Fig 15)

Spazzola morbida: adatta per la pulizia di mobili facili da graffiare come scaffali per libri, oggetti di artigianato ecc. (Fig 16)

Tubo elastico: il tubo elastico è adatto per pulire zone difficili da raggiungere. (Fig 17)

Testata elettrica per materasso: adatta per divano e materasso. Il rullo della spazzola batte e quindi pulisce gli acari della polvere e l'allergene dal divano o dal fatto profondo. (Fig 18)

Connettore: più essere collegato ad altri strumenti e piegato a un'angolazione diversa per pulire la polvere sopra gli armadi alto o la polvere sul fatto. (Fig 19)

15

16

17

18

19

Pulizia e manutenzione

Pulire la coppa della polvere e il filtrro

1. Premere il pulsante di rilascio del coperchio del contentatore della polvere per aprire il coperchio del contentatore della polvere.
2. Scaricare la polvere nel bidone della spazzatura dal fondo del contentatore della polvere. (Fig 20)
3. Ruotare il supporto HEPA per sollevare I'HEPA dall'aspirapolvere. Cyclone cui anche essere rimioso dall'aspirapolvere per la pulizia allo stesso modo. (Fig 21)
4. Ruotare il supporto HEPA per rimuovere l'HEPA per la pulizia (Fig 22)
5. Dopo aver pulito e asciugato I'HEPA (sostituire I'HEPA se necessario), montare nella sequenza opposta allo smontaggio.

ATTENZIONE: Il filtro HEPA può essere lavato, ma deve essere asciugato completamente prima dell'uso. (Un lavaggio Frequente ridurra l'efficienza della filtrazione HEPA. Si consiglia di picchiettare l'HEPA per rimuovere la polvere per una pulizia regolare, non lavare finché non è molto sporco. Se necessario, sostituire l'HEPA).

Pulire il rullo della spazzola

1. Spostare il pulsante di rilascio del rullo della spazzola lungo la direzione della frezza per rimuovere il coperchio laterale. (Fig 23)
   2.Rimuovere un'estremita del rullo della spazzola ed estrarlo dall'ugello per la pulizia. (Fig 24)
   3.Dopo la pulizia o la sostituzione del rullo della spazzola, rimontarlo nella sequenza opposta di smontaggio.

Pulire il percorso dell'aria della testata del pavimento

20

21

22

23

24

25

26

1. Premere i due pulsanti per rimuovere il coperchio del percorso dell'aria della testata a pavimento (Fig 25).
2. Tenere il percorso dell'aria della testata del pavimento con un dito ed estrarlo per pulire.
3. Dopo la pulizia, montare nella sequenza opposta di smontaggio.

Conservazione e stoccaggio dell'aspirapolvere

Rimozione del pacco batteria

Quando l'aspirapolverere è a lungo inattivo, è necessario rimuovere la batteria. Premere il pulsante di rilascio della batteria, rimuovere la batteria nella direzione della freccia e riporre la batteria in un sacchetto di plastica, quando riporla in un luogo fresco e asciutto, non esporla alla luce solare diretta o in un ambiente umido.

Note di sicurezza

Questo aspirapolvere è progettato per l'uso domestico. Non utilizzato per scopi commerciali o di altri.

Si prega di leggere attendamente le istruzioni prima dell'uso, correttamente salvare e archiviare per un uso futuro.

Non mettere il vuoto vicino al fuoco o alla struttura ad alta temperatura.

Non utilizzato o conservare la macchina in cattive condizioni estreme, ad esempio, temperature estreme. Si raccomanda di usare chiuso tra la temperatura di 5^ a 40^ . Conservare la macchina in luogo asciutto ed evitare la luce solare diretta.

Carica completeness la batteria prima del primo utilizzo o dopo una lunga conservazione

Prima di utilizzato il vuoto, assicurarsi che il rotolo di pasta sia assemblato, altrimenti potrebbe causare l'ostruzione del ventilatore del motore, causando la bruciatura del motore.

Si prega di non utilizzato l'aspirapolvere per raccogliere detersivo, olio, scorie di vetro, ago, cnere di sigarette, polvere bagnata, acqua, fiammiferi, ecc..

Si prega di non utilizzato l'aspirapolvere per raccogliere detersivo, olio, scorie di vetro, ago, cnere di sigarette, polvere bagnata, acqua, fiammiferi, ecc..

Evitare il blocco dell'ingresso dell'aria o del rullo spazzola, potrebbe causare guasti al motore.

Non mettere la mano o il piede in ingresso floorhead per evitare corpo ferito.

Non versare o spruzzare acqua o altri liquidi nella macchina per evitare cortocircuiti a bruciare la macchina.

Se la spazzola rotante non funzione, si prega di verificare se la spazzola rotante è impigliata con i capelli o altri fibra lunga, pulirlo nel tempo.

Quando si ripone la macchina per un lungo periodo, assicurarsi che la batteria sia completamente carica prima di riporla e caricare la macchina almeno agli tre mesi.

Scollegare il caricabatterie per pulire o riparare la macchina. Tenere il caricabatterie quando collegare o scollegare, e non tirare il cavo di ricarica.

Usare un panno asciutto per pulire la macchina. Liquidi come benzina, alcohol, diluente causeranno crepa o scolorimento e non possono essere utilizzate.

Se la macchina non funzione dopo completenesse carica, deve essere controllato e riparato nel loro ufficio designato, si prega di non smontare la macchina da soli.

La macchina scartata contiene batterie. Dovrebbero essere riciclati in modo sicuro. Non scartarli casualtymente.

Se ci sono danni sul cavo di alimentazione, per evitare il pericolo, deve essere sostituito o riparato dal produttore, la riparazione di agenza o professionista.

Risoluzione dei problemi

Si prega di verificare i seguenti problemi prima di inviare a un agente di riparazione designato.

Problemi Cause possibili Solutazioni
Il motore non funziona	La batteria è scarica Caricare l'aspirapolvere
Il motore non funziona	Il tubo metallico, la testa del pavimento, il pacco batteria e l'aspirapolvere non sono assemblati correttamente.	Controllare che gli accessori siano assemblati correttamente sull'aspirapolvere
Aspirazione ridotta	Contenitore della polvere pieno Pulire il contentitore della polvere
Aspirazione ridotta	Filtro bloccato Pulire o sostuire il filtrò
Aspirazione ridotta	Percorso dell'aria della testata del pavimento bloccato	Pulire il percorso dell'aria della testata del pavimento
Breve tempo di lavoro后再o da ricarica	Macchina non completeness carica	Seguire il manuale di istruzioni per caricare completeness la batteria.
Breve tempo di lavoro后再o da ricarica	Invecchioamento della batteria	È possibile acquistare nuove batterie dal distributore locale

Attenzione: se ci sono altri guasti, è necessario riparare strumenti speciali, al fine di evitare pericoli, da personale professionale del produttore, agente di riparazione o agente simile.

Parametro tecnico

Modello No. H8 Pro

Tensione nominale 25.2V

Potenza nominale 500W

Ingresso caricatore 100-240V 50-60Hz 0.8A

Uscita caricatore 30V 600mA

Testata da pavimento elettrica Modelo No. T-EB112

Potenza della testata del pavimento elettrica 30W

Capacità della batteria 3000mAh

Tempo di ricarica 5h

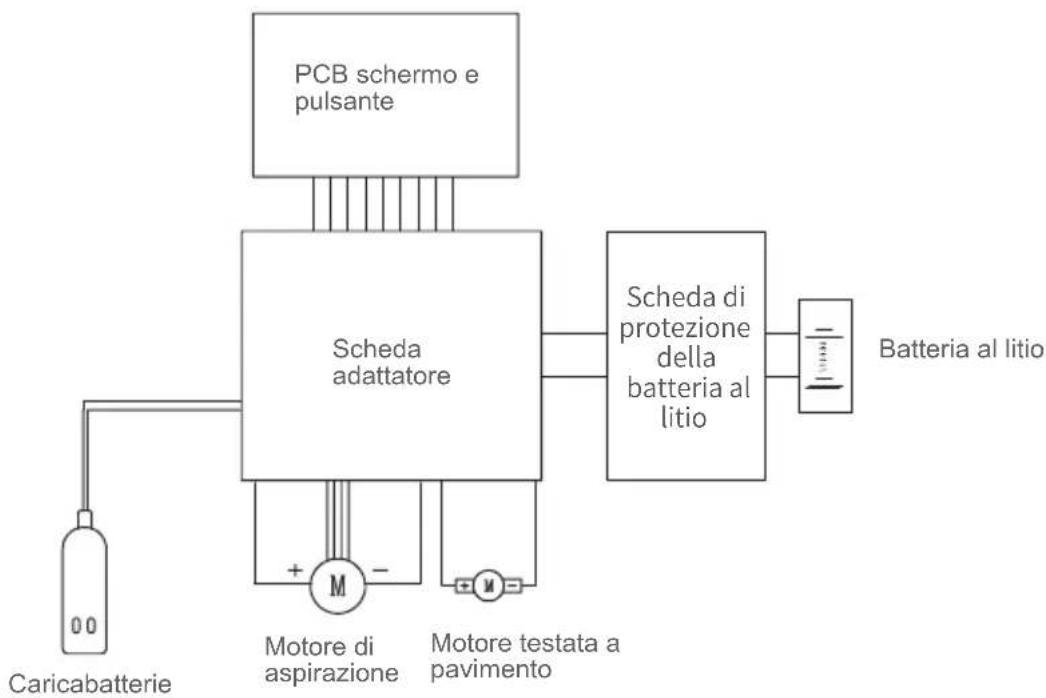

Schema elettrico

Informazioni sul produttore

Fabricant Kingclean Electric Co., Ltd
Addresse	Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu 215009, Cina
