РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H8 Pro JIMMY

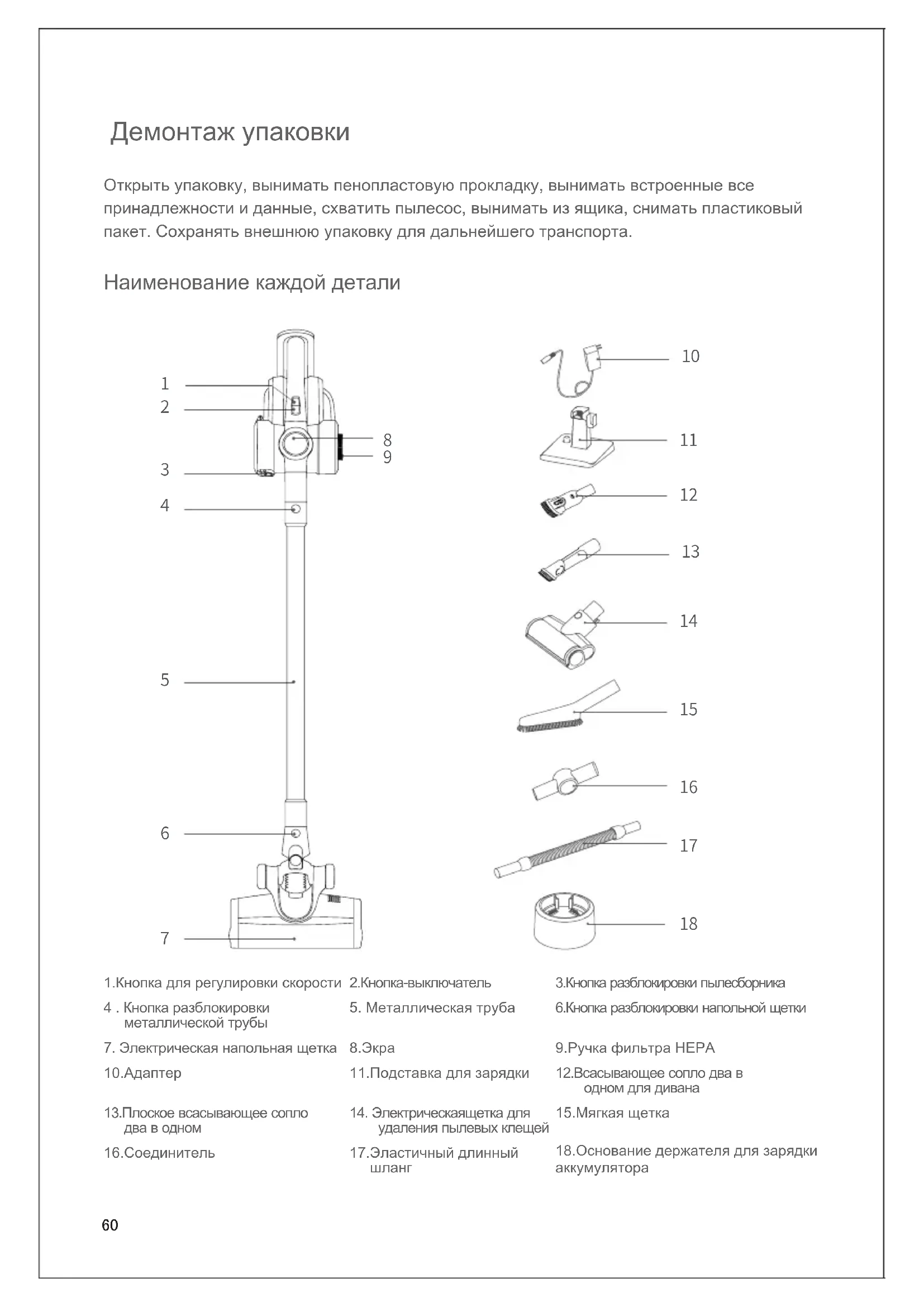

7. Электрическая напольная щетка

10.Адаптер 13.Плоское всасывающее сопло два в одном 16.Соединитель 2.Кнопка-выключатель

5. Металлическая труба

8.Экра 11.Подставка для зарядки

14. Электрическаящетка для

удаления пылевых клещей 17.Эластичный длинный

3.Кнопка разблокировки пылесборника 6.Кнопка разблокировки напольной щетки 9.Ручка фильтра HEPA 12.Всасывающее сопло два в одном для дивана 15.Мягкая щетка 18.Основание держателя для зарядки аккумулятора

Упаковочный лист Сборка и разборка продукта Монтаж электрической напольной щетки и металлической трубы При соединении держите электрическую напольную щетку левой рукой в направлении, показанном на рисунке, и вертикально вставьте соединение напольной щетки в отверстие для монтажа напольной щетки под металлической трубой правой рукой, при этом крепко нажмите на толкатель, пока не услышите «щелчок». (Рис. 1) Примечание: при сборке держите рукоятку и напольную щетку в одном направлении, и выровняйте электропроводную иглу и гнездо. При упаковке и хранении или очистке пылесоса, если нужно демонтировать электрическую напольную щетку, пожалуйста, нажмите на кнопку разблокировки напольной щетки в направлении, указанном на рисунке, в то же время потяните электрическую напольную щетку в направлении, показанном на рисунке, чтобы снять её из отверстия монтажа. (Рис.2) Наименование Ручной пылесос Электрическая

Электрическаящетка для удаления пылевых клещей Всасывающее сопло два в

всасывающее сопло два в

Количество 1 1 1 1 1 Наименование Мягкая щетка Подставка для

Количество 1 1 1 1 1 Наименование Основаниедержа телядлязарядк иаккумулятора

Инструкция по эксплуатации Количество 1 1 1 1

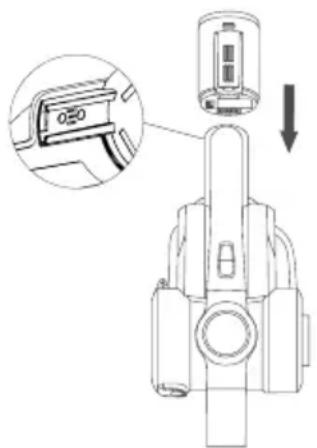

Монтаж аккумуляторной батареи и ручного пылесоса Монтаж аккумуляторной батареи: стабилизируйте ручной пылесос одной рукой и держите аккумуляторную батарею другой рукой, нацелившись на паз направляющей на корпусе машины, вталкивайте ручной пылесос в направлении по стрелке, указанном на рисунке. После монтажа сильно потяните нижнюю крышку аккумулятора вниз, чтобы убедиться, аккумулятор не отсоединится, при этом сборка аккумуляторной батареи завершена. (Рис. 3) Примечание: когда пылесос не используется в течение длительного времени, разбирайте аккумуляторную батарею, упакуйте машину и храните её в прохладном и сухом месте, не храните под прямыми солнечными лучами или во влажной среде. Монтаж металлической трубки и целой

Сначала смонтируйте электрическую напольную щетку и металлическую трубку согласно способу монтажа электрической напольной щетки и металлической трубки. (Рис. 4) Монтаж напольной щетки- металлической трубки и ручного

Как показано стрелкой на рисунке, выровняйте гнездо ручного пылесоса и электропроводную иглу металлической трубки, потом сильно толкайте вниз, пока не услышите «щелчок». (Рис. 5) Монтаж держателя Способ монтажа: сначала вставьте держатель в основание держателя, как показано на рисунке

, потом установите держатель адаптера в вышеуказанный держатель, как показано на

, установленный держатель показан

, в конце концов поставьте целую машину на установленный держатель (Рис. 6)

③63 Подсоединение аксессуаров Для удобства использования настоящая продукция специально оснащена некоторыми аксессуарами для ручной части пылесоса. Когда вы используете ручной пылесос отдельно, вы можете подсоединить аксессуары напрямую или с помощью эластичного шланга по мере необходимости. Подсоединение ручного пылесоса к аксессуарам Нацелите круглый порт адаптера электрической щетки для удаления пылевых клещей на всасывающее сопло ручного пылесоса, потом вставьте его в положение остановки в направлении, показанном на рисунке. (Рис. 7) Примечание: другие аксессуары, которые могут быть напрямую подсоединены к ручному пылесосу, включают: всасывающее сопло два в одном для дивана, плоское всасывающее сопло два в одном и мягкую щетку. Метод подключения такой же, как и у электрической щетки для удаления пылевых клещей. Ручной пылесос подключается к аксессуарам с помощью эластичного длинного шланга. Нацелите порт адаптера эластичного длинного шланга на всасывающее сопло ручного пылесоса, потом вставьте его в положение остановки в направлении, показанном на

Соединение эластичного длинного шланга с плоским всасывающим соплом два в одном: вставьте плоское всасывающее сопло два в одном в положение остановки, как показано на рисунке. (Рис. 8) Примечание: другие аксессуары, подсоединенные к эластичному длинному шлангу, включают: всасывающее сопло два в одном для дивана и мягкую щетку. Метод подключения такой же, как и у плоского всасывающего сопла два в одном. Ручной пылесос подключается к аксессуарам с помощью соединителей После подсоединения ручного пылесоса к металлической трубке, его также можно подключить к плоскому всасывающему соплу два в одном с помощью соединителей. Вставьте один конец соединителя в порт адаптера металлической трубы, вплоть до положения остановки, а вставьте другой конец в плоское всасывающее сопло. (Рис.9) Примечание:

1. Аксессуары, подлежащие подсоединению с помощью соединителей, включают:

всасывающее сопло два в одном для дивана и мягкую щетку. Метод подключения такой же, как и у плоского всасывающего сопла два в одном.

2. Соединитель также может быть напрямую подсоединен к ручному пылесосу.

Использование продукции Примечание:

1. При первом использовании настоящего

продукта емкость аккумулятора пылесоса, наверное, не полная. При этом необходимо поставить машину на основание держателя для зарядки, её можно использовать только после полной зарядки.

2. Когда емкость меньше 20%, машина

автоматически переключается в режим энергосбережения, и работает в среднем режиме, а не может работать в максимальном

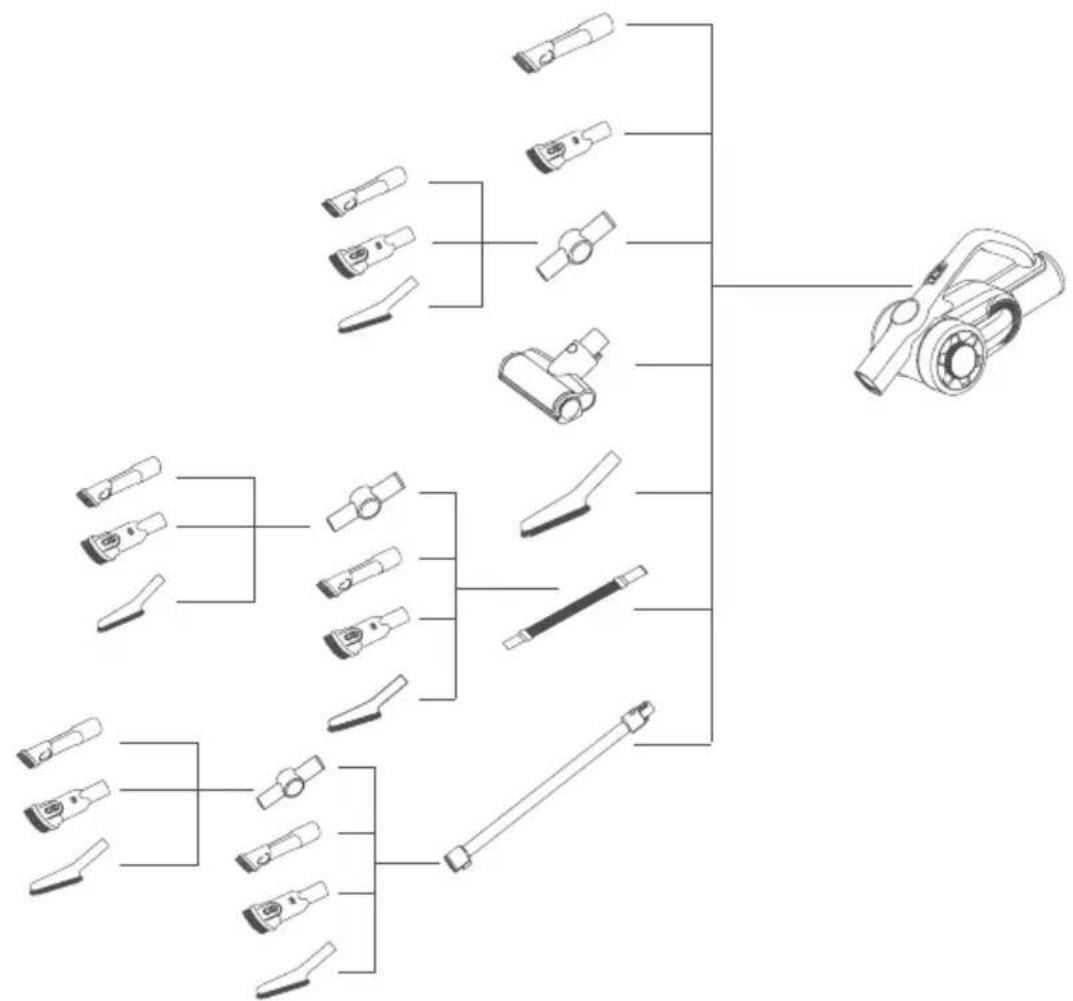

Информация о подсоединении аксессуаров65

Когда емкости аккумулятора пылесоса недостаточно, пожалуйста, немедленно заряжайте пылесос; при пониженном напряжении, машина автоматически отключается для защиты аккумулятора, в это время пылесос необходимо заряжать. При зарядке установите аккумуляторную батарею в машину, вставьте вилку адаптера в розетку переменного тока и вставьте другой конец адаптера в зарядный порт машины. Когда на экране ручного пылесоса загорается процент емкости, который увеличивается со временем, это означает, что пылесос заряжается. После полной зарядки экран показывает 100% емкости. (Рис.10) Примечание:

1. После зарядки, пожалуйста, вовремя снимите

вилку зарядчика из розетки переменного тока, чтобы остановить зарядку.

2. Если кабель питания поврежден, во избежание

опасности обратитесь к производителю-заводу, его сервисному отделу или аналогичному отделу за профессиональной помощью. Использование ручного пылесоса После снятия пылесоса с держателя путем нажатия на кнопку-выключатель на ручном пылесосе можно контролировать запуск и остановку пылесоса. При нажатии на кнопку-выключатель, экран загорается и показывает текущий уровень заряда аккумулятора. В это время машина работает в автоматическом режиме; для переключения на средний режим нажмите на кнопку для регулировки скорости, для переключения на максимальный режим нажмите ещё раз, а на минимальный режим - нажмите третий раз. Путем нажатия на кнопку для регулировки скорости можно переключаться между автоматическим-средним-максимальным- минимальным режимами. (Рис.11) Рабочие режимы пылесоса: Режим Auto: может автоматически регулировать всасывающую силу в соответствии с типами полов, подходит для всех типов полов. Режим Turbo: подходит для очистки ковров с короткими волосами.

Режим Max: подходит для очистки ковров с длинными

Режим Eco: подходит для очистки твердых полов, таких как деревянные полы и полы из метлахских плит. Способ использования электрической напольной щетки Электрическая напольная щетка может использоваться для очистки ковров с короткими волосами или твердых полов, напольных плиток. (Рис.12, Рис.13) Примечание: Во время работы электрической напольной щетки, если всасывается слишком большой посторонний предмет или наматывается слишком много волокон, даже ребенок кладет руку в плоскость роликовой щетки во время игры с машиной, что приводит к ненормальному останову роликовой щетки, напольная щетка перестанет работать, чтобы защитить безопасность человека и двигатель напольной щетки. Использование аксессуаров Плоское всасывающее сопло два в одном: подходит для очистки узких щелей, тупиков дверей и окон, и других мелких щелей. (Рис. 14) Всасывающее сопло два в одном для дивана: подходит для очистки шкафов, подоконников, диванов и поверхностей столов. (Рис. 15) Мягкая щетка: подходит для очистки мебели, которая легко подвергается царапине, как книжные шкафы, поделки и т.д. (Рис. 16) Эластичный длинный шланг: эластичный длинный шланг используется для очистки трудно доступных мест. (Рис. 17) Электрическая щетка для удаления пылевых клещей: подходит для диванов и матрасов. Путем вибрации роликовой щетки, пылевые клещи и бактерии, скрытые в матрасах или диванах могут высасываться. (Рис. 18) Соединитель: подходит для удаления пыли на вершине шкафа, крыше, подоконнике и др., а также для удаления пыли на высоком месте и углу в доме. (Рис. 19)

Глава 3 Очистка и техническое обслуживание

1. Сильно нажмите кнопку на нижней

крышке пылесборника, чтобы открыть нижнюю крышку пылесборника.

2. После открытия нижней крышки

пылесборника, вылейте пыль в мусорный бак. (Рис. 20)

3. Вручную поверните ручку фильтра HEPA,

чтобы отделить фильтр HEPA от ручного пылесоса, и по тому же способу также можно отделить циклон от ручного пылесоса для очистки. (Рис.21)

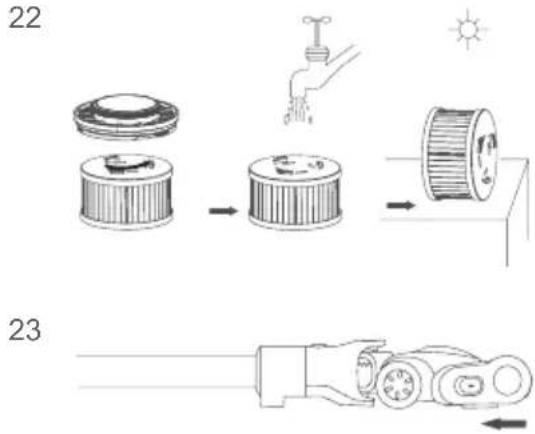

4. Как показано на рисунке, поверните

верхнюю крышку фильтра HEPA, чтобы снять элемент фильтра HEPA для очистки. (Рис. 22)

5. После очистки или сушки (по мере

необходимости надо заменить) соберите их в обратном порядке разборки, потом можно использовать его снова. Примечание: Элемент фильтра HEPA можно мыть водой. После мытья его необходимо просушить перед использованием. (Многократно мыть его водой влияет на фильтрующий эффект фильтра HEPA. При регулярной очистке рекомендуется стряхнуть пыль с фильтра. Если он слишком грязный, промойте его водой. При необходимости замените его). Очистка электрической роликовой щетки

1. Переместите пальцем кнопку разблокировки роликовой щетки вдоль направления стрелки,

и снимите кнаружи крышу сбоку роликовой щетки. (Рис. 23) 2.После снятия одного конца роликовой щетки по направлению на рисунке, можно вынуть роликовую щетку из паза для очистки. (Рис. 24) 3.После очистки или замены соберите её в обратном порядке разборки. Очистка воздуховода напольной щетки

1. Переместите пальцем кнопку разблокировки роликовой щетки вдоль направления стрелки,

и снимите кнаружи крышу сбоку роликовой щетки. (Рис. 23) 2.После снятия одного конца роликовой щетки по направлению на рисунке, можно вынуть роликовую щетку из паза для очистки. (Рис. 24) 3.После очистки или замены соберите её в обратном порядке разборки.

Глава 4 Хранение и упаковка пылесоса Разборка аккумуляторной батареи Если пылесос не используется в течение длительного времени, пожалуйста, снимите его аккумулятор. Для этого нажмите кнопку разблокировки аккумуляторной батареи и снимите аккумуляторную батарею в направлении, указанном на рисунке. Потом положите аккумулятор в пластиковый пакет и храните его в сухом месте. Не допускается хранить его под прямыми солнечными лучами или во влажной среде. (Рис. 26) Vorsichtsmaßnahmen Данный пылесос специально предназначен для бытового применения. Пожалуйста, не используйте его в коммерческих или других целях. Прежде, чем использовать данный пылесос, внимательно прочтите настоящее руководство по эксплуатации. Сохраните его в надежном месте для дальнейших справок. Bitte lassen Sie den Staubsauger nicht zu nahe an Feuerquellen und anderen Orten mit hohen Temperaturen. Не ставьте пылесос близко к огню или другому высокотемпературному месту. Не используйте и не храните машину в экстремальных неблагоприятных условиях, таких как экстремальные температуры. Не используйте в средах, где температура ниже 5

. Храните в сухом прохладном месте. Запрещается длительное воздействие солнечных лучей. Зарядите аккумулятор пылесоса полностью перед использованием нового аккумулятора или при первом использовании аккумулятора после длительного хранения. Обратите внимание на установление валиковой щетки для щетки для чистки пола перед использованием пылесоса. В противном случае это может привести к стоянке под током и сжиганию двигателя. Не используйте пылесос для всасывания моющих средств, керосина, стеклянного шлака, игл, сажи, влажной пыли, сточных вод, спичек и других предметов. Не используйте пылесос для всасывания мельчайших частиц, таких как цемент, гипсовый порошок, стеновой порошок, или крупные предметы, такие как игрушка, бумажный шарик. В противном случае это может привести к засорению пылесоса и сжиганию двигателя. При использовании пылесоса обратите внимание на то, что не засорить всасывающее отверстие и заморозить валиковую щетку. В противном случае двигатель может работать неправильно.69 Не кладите конечности во всасывающее отверстие щетки для чистки пола при использовании пылесоса, в противном случае это может привести к травме. Не лейте и не брызгайте воду или другие жидкости в машину, чтобы избежать короткого замыкания в машине и сжигания. Если валиковая щетка не поворачивается во время использования, пожалуйста, проверьте, не обмотана ли валиковая щетка волосами или другими длинными волокнами, и вовремя очистите их. При длительном хранении устройства, пожалуйста, убедитесь, что аккумулятор полностью заряжен. А также убедитесь, что аккумулятор заряжается и разряжается не реже одного раза в три месяца. Когда ваш пылесос полностью заряжен, должен быть очищен или отремонтирован, пожалуйста, вовремя отключите вилку зарядного устройства. Держите вилку зарядного устройства при подключении или отключении сетевого шнура и не тяните за зарядный сетевой шнур. Используйте сухую ткань при чистке пылесоса. Не используйте бензин, спирт, банановую эссенцию и т.д. Так как это может привести к растрескиванию или выцветанию корпуса. Когда целая машина полностью заряжена, но не может работать, ее необходимо проверить и отремонтировать в назначенном пункте обслуживания. Не разбирайте машину собственно. В устарелой мусорной машине содержит батареи. Они должны быть утилизированы безопасно. Не выбрасывайте их. Если сетевой шнур поврежден, он должен быть заменен и отремонтирован квалифицированным специалистом в изготовителе, его отделе обслуживания или аналогичном отделе, чтобы избежать опасности.70 Неисправность Возможные причины Решения Электродвигатель не работает Батарея села Зарядить пылесос Электродвигатель не работает Металлическая труба,напольная щетка, аккумуляторная батарея и ручной пылесос установлены неправильно. Проверить установку различных частей и ручного пылесоса Сила всасывания

Пылесборник наполнен пылью Удалить пыль в пылесборнике Сила всасывания

Фильрующий элемент засорен

Прочистить или сменить фильтрующий элемент Сила всасывания

Воздухозаборнаятрубаэлект рической щетки засорена или роликовая щетка не вращается из-за засорения Удалить мусор, прикрепленный кэлектрической роликовой

Короткое время работы после

Полностью зарядите аккумулятор в соответствии с методом в разделе

Короткое время работы после

Старение батареи Аккумулятор может быть куплену местного дилера Устранение неисправностей Проверьте следующие вопросы перед сдачей продукции на ремонт. Внимание: если имеются другие неисправности, для устранения которых нужны специальные инструменты, во избежание опасности обратитесь к производителю-заводу, его сервисному отделу или аналогичному отделу за профессиональной помощью.71 Технические параметры Модель машины H8 Pro Номинальное напряжение 25.2V Номинальная мощность 500W Входное напряжение адаптера питания 100-240V

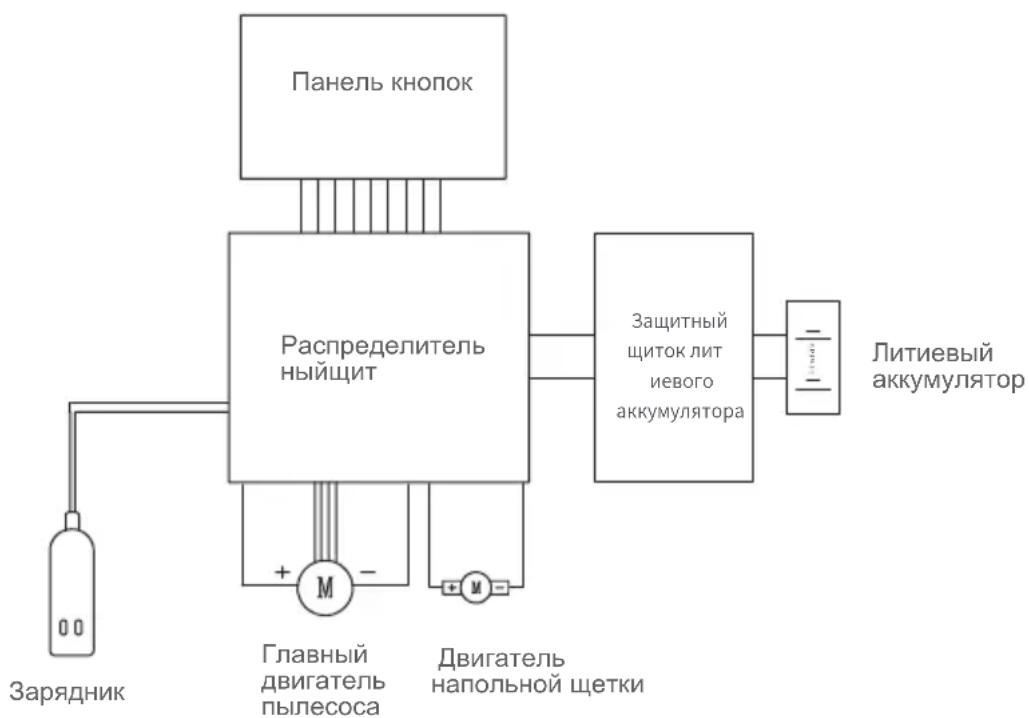

50-60Hz 0.8A Выходное напряжение адаптера питания 30V 600mA Модель электрической напольной щетки T-EB112 Номинальная мощность электрической напольной щетки 30W Емкость аккумулятора 3000mAh Время зарядки 5h Электрическая схема

аккумулятор Панель кнопок Распределитель

Защитный щиток литиевого аккумулятора( ( ( ( ( (72

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться подходящей переработке для повторного использования содержащегося в них сырья. Отработанные приборы не должны выбрасываться совместно с бытовыми отходами! Только для стран-членов ЕС: В соответствии с Европейской директивой 2012/19/EU отслужившие приборы и в соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные аккумуляторные батареи /батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды. Аккумуляторные батареи/батарейки: Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только квалифицированным персоналом. Вскрытие корпуса чревато повреждением или разрушением прибора. Не выбрасывайте аккумуляторные батареи /батарейки в бытовой мусор, огонь или воду. Аккумуляторные батареи/батарейки следует собирать по возможности в разряженном состоянии для вторичной переработки или утилизации экологически безопасным образом. Возможны изменения без предварительного уведомления. Указание по поводу гарантии этот продукт имеет два года гарантии с момента покупки. Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей. Изготовитель Электрическая акционерная компания Kingclean Лтд.

Китай, пров. Цзянсу, новый район Сучжоу, ул. Сянъян, № 1,
