H8 Pro - Staubsauger JIMMY - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Stabstaubsauger
Marke	JIMMY
Modell	H8 Pro
Nennspannung	25,2 V
Nennleistung	500 W
Adaptereingang	100-240 V ~ 50/60 Hz 0,8 A
Adapterausgang	30 V / 600 mA
Akkukapazität	3000 mAh
Ladezeit	5 Stunden
Bodenbürstenleistung	30 W
Betriebsmodi	Auto, Turbo, Max, Eco
Filter	HEPA waschbar
Enthaltenes Zubehör	Elektrische Bodenbürste, elektrische Matratzenbürste, 2-in-1-Eckwerkzeug, 2-in-1-Polsterwerkzeug, weiche Bürste, Verlängerungsschlauch, Verbindungsstück, Ladeständer
Laufzeit	Bis zu 45 Min (Eco-Modus)
Staubbehälterkapazität	0,6 L
Gewicht	Ca. 2,5 kg
Garantie	2 Jahre
Wartung	Regelmäßige Reinigung von Filter und Rollbürste
Sicherheit	Automatischer Stopp der Bürste bei Blockierung oder Verstopfung

Häufig gestellte Fragen - H8 Pro JIMMY

BEDIENUNGSANLEITUNG H8 Pro JIMMY

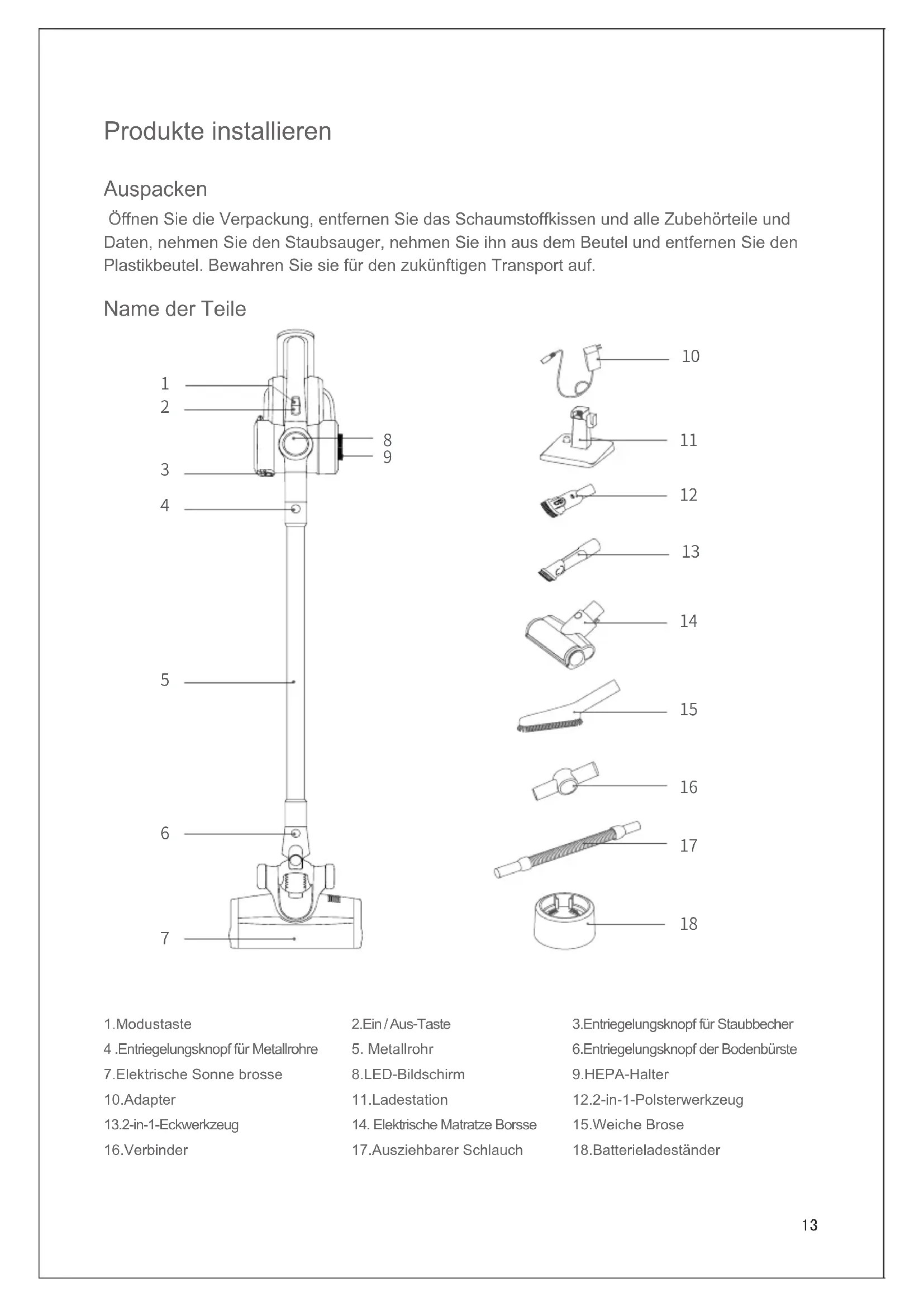

Produkte installieren

Auspacken

Öffnen Sie die Verpackung, entfern den Sie das Schaumstoffkissen und alle Zubehörteile und Daten,ephmen Sie den Staubsauger,kehmen Sie ihn aus dem Beutel und entfern den Plastikbeutel. Bewahren Sie sie fur den zukünftigen Transport auf.

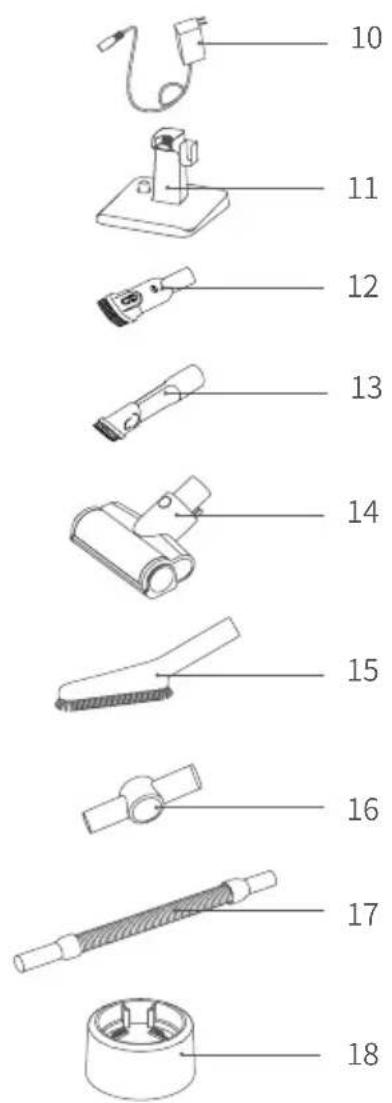

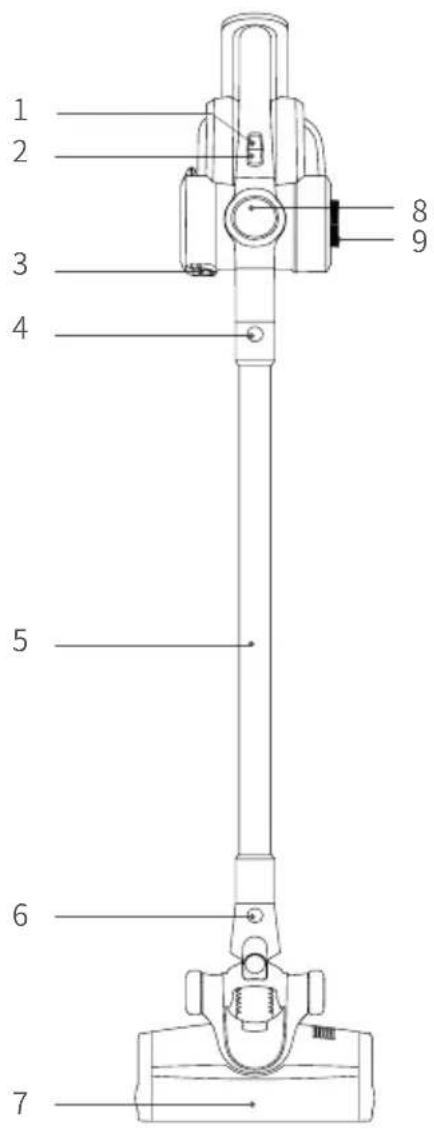

Name der Teile

1.Modustaste

1. Entriegelungsknopf für Metallrohre

7.Elektrische Sonnerosse

10.Adapter

13.2-in-1-Eckwerkzeug

16.Verbinder

2.Ein/Aus-Taste

1. Metalrohr

2. LED-Bildschirm

11.Ladestation

1. Elektrische Matratze Borsse

17.Ausziehbarer Schlauch

1. Entriegelungsknopf für Staubbecher

2. Entregelungsknopf der Bodenbürste

3. HEPA-Halter

12.2-in-1-Polsterwerkzeug

15.Weiche Brose

18.Batterieladeständer

Lista de empaque

Teilname	Handstaubsauger	Elektrische Sonne brosse	Elektrische Matratze Borsse	2-in-1-Polsterwerkzeug	2-in-1-Eckwerkzeug
Menge 1	1 1 1
Teilname	Weiche Brose Ladestation Verbinder			Ausziehbarer Schlauch	Metalrohr
Menge 1	1 1 1
Teilname	Batterieladeständer Adapter Batteriepack		Handbuch
Menge 1	1 1

Produkt montieren und demontieren

Montage der elektrischen Sonnenbrille und der Metallrohre.

Halten Sie während des Anschlusses die elektrische Sol-Brose mit der linken Hand in die gezeigte Richtung, führen Sie mit der rechten Hand das Metallrohr vertikal in die elektrische Sol-Brose ein, richten Sie sie mit der leitenden Nadel aus und drucken Sie den Griff bis Ein "Klicken" ist zu horen. (Abbildung 1)

Achtung: Halten Sie den Griff und die Sonne in der gleichen Richtung, die leitende Nadel muss mit dem Stecker ausgerichtet sein.

Wenn Sie beim Verpacken, Lager oder Reinigen die elektrische Sonnenbrille entfernen müssen, drücken Sie den Bürstenentriebelungsknopf wie in der Abbildung gezeigt undziehen Sie den elektrischen Kopf in die in der Abbildung gezeigte Richtung. (Abbildung 2)

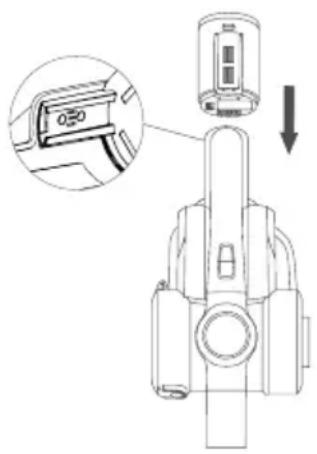

Montage der Batterie und desHandstaubsaugers

Montage des Akkus: Halten Sie den Handstaubsauger mit einer Hand und den Akku mit einer anderen Hand fest, zeigen Sie auf die Führungsnut am Gehäuse und schiben Sie den Akku gemäß der in der Abbildung gezeigten Pfeilrichtung Ziehen Sie den Akku nach der Installation hereaus, um sicherzustellen, dass er sich nicht lost. (Abbildung 3)

Achtung: Wenn der Staubsauger länger Zeit nicht benutzt wird, entfern den Sieitte den Akku, packen Sie die Maschine ein und lagern Sie sie an einem kuhlen und trockenen Ort. Vermeiden Sie direktes Sonnenlicht oder eine feuchte Umgebung.

1

2

3

Montage des Metallrohrs und des Handstaubsaugers

Montieren Sie zunachst die elektrische Sol-Brose und das Metallrohr gemäß der Montagemethode für die elektrische Sol-Brose und das Metallrohr. (Abbildung 4)

Montage von Brosse de Sol, Metallrohr und Handstaubsauger

Richten Sie, wie durch den Pfeil gezeigt, die leitende Nadel am Metallrohr mit dem Koppler an der Saugdüse aus und drücken Sie sie nach oben, bis ein Klickgeräusch zu horen ist. (Abbildung 5)

Halterung montieren

Montagereihenfolge: Setzen Sie die Halterung als ① in die Halterungsbasis ein, setzen Sie die Ladegerathalterung als into in die Halterung ein. Befestigen Sie nach der Montage wie ③ den Staubsauger an der Halterung. (Abbildung 6)

Zubehör anschließen

Für mehr Komfort ist diese Produkt speziell mit Zubehör für den handgehaltenen Teil des Staubsaugers ausgestattet. Wenn der Handstaubsauger alleine verwendet wird, kann er das Zubehör entsprechend ihren Anforderungen direkt anschließen oder das Zubehör über den ausziehbaren Schlauch anschließen.

Anschließ des Handstaubsaugers und des Zubehörs

Richten Sie den Brosse-Stecker der elektrischen Matratze am Handstaubsauger aus und setzen Sieihn wie in der Abbildung gezeigt vollständig ein. (Abbildung 7)

Achtung: Der Handstaubsauger kann mit 2-in-1-Polstern, 2-in-1-Eckwerkzeugen und weichen Brosse wie elektrischer Matratze Brosse verbunden werden.

Verbinden Sie den Handstaubsauger mit Zubehör über den ausziehbaren Schlauch

4

5

6

①

②

(3)

7

8

Richten Sie das Vakuum am Veränderungsschlauch aus und setzen Sie es ein, bis es fest angezogen ist. Befestigen Sie den Stretchschlauch mit dem 2-in-1-Polsterwerkzeug: Führren Sie das 2-in-1-Polsterwerkzeug in den Stretchschlauch ein, bis es vollständig festgezogen ist. (Abbildung 8)

Achtung: Das 2-in-1-Eckwerkzeug und die weiche Bürste können als 2-in-1-Polsterwerkzeug an den ausziehbaren Schlauch angeschlossen werden.

Verbinden Sie den Handstaubsauger über den Stecker mit Zubehör

Nach dem Anschlieben des Handstaubsaugers an das Metallrohr kann das Metallrohr über den Stecker mit dem 2-in-1-Schlitzwerkzeug verbunden werden. Führren Sie ein Ende des Steckers in das Metallrohr ein, bis es fest angezogen ist, und führen Sie dann das 2-in-1-Nutwerkzeug in das andere Ende des Steckers ein. (Abbildung 9)

BEACHTUNG:

1. Das 2-in-1-Polsterwerkzeug und Soft Brosse können als 2-in-1-Eckwerkzeug an den Anschluss angeschlossen werden.
   2.Der Stecker kann direkt an den Handstaubsauger angeschlossen werden.

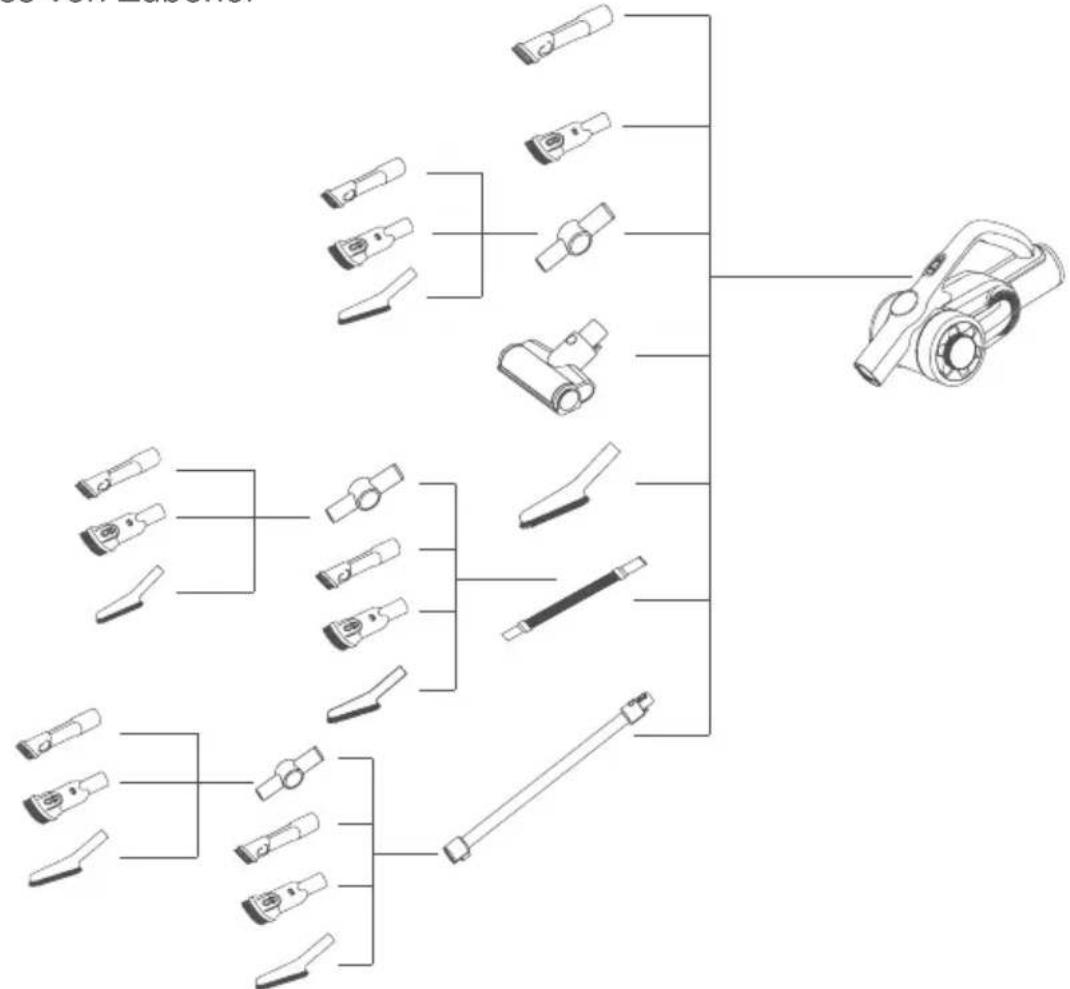

Anschluss von Zubehör

Verwendung des Produkts

BEACHTUNG:

1. Wenn das Produkt zum ersten Mal verwendet wird, ist der Akku nicht voll. Sie müssen den Staubsauger vor Gebrauch aufladen.
   2.Wenn die Batteriekapazität weniger als 20% betragt, wechsel das Gerät automatisch in den EcoModus und kann nicht im Maximalmodus arbeiten.

Geladen

Wenn die Leistung des Staubsaugers nicht ausrecht, laden Sie ein bitre rechtzeitig auf. Wenn die Spannung zu niedrig ist, um den Akku zu schützen, schaltet sich der Staubsauger automatisch aus. Zu dieser Zeitpunkt muss der Staubsauger aufgeladen werden. Montieren Sie während des Ladevorgangs den Akku im Gerät, stecken Sie den Ladstecker in die Klimaanlage und das andere Ende in den Staubsauger, um den Ladevorgang zu starten. Wenn die LED-Anzeige am Handstaubsauger eine Leistungssteigerung anziegt, zeigt dies an, dass der Staubsauger aufgeladen wird. Nach Abschluss des Ladevorgangs zeigt die LED-Anzeige 100% Leistung an. (Abbildung 10)

BEACHTUNG:

1. Ziehen Sie nach dem Aufladen den Stecker vom Ladegerät ab und beenden Sie den Ladevorgang.
2. Wenn das Netzkabel beschädigt ist, muss es zur Vermeidung von Gefahren von Fachpersonal des Herstellers, Reparaturagenten oder einer ähnlichen Abteilung ausgetauscht werden.

Verwendend des Handstaubsaugers

Entfernen Sie das Vakuum aus der Halterung und drücken Sie die Ein-/ Aus-Taste am Griff, um das Vakuum zu starten oder zu stoppen. Wenn die Maschine eingeschaltet ist, arbeitet sie im Automatikmodus. Drücken Sie den Netzschalter, um in den Turbomodus zu wechseln. Drücken Sie erneut, um in den Max-Modus zu wechseln, und erneut, um in den Eco-Modus zu wechseln. Der Arbeitsmodus des Staubsaugersändert sich in der Modussequenz Auto, Turbo, Max, Eco durch Drücken der Modustaste. (Abbildung 11)

10

11

12

13

14

Arbeitsmodus des Staubsaugers:

Automatikmodus: Passen Sie die Leistung automatisch an verschiedene Bodentypen an, die für alle Bodentypen geeignet sind.

Turbo-Modus: Geeignet für kurzflorige Teppiche

Max: Modus: Geeignet für langflorige Teppiche

Eco-Modus: Geeignet für harte Böden wie

Holzböden, Fliesen usw.

Verwendend der elektrischen Sonne brosse

Mit dem elektrischen Sonnenschutz können niedrigflorige

Teppiche, Hartboden oder Fliesen gereinigt werden.

(Abbildung 12.13)

BEACHTUNG:

Während des Betriebs des elektrischen Kopfes, wenn ein großes Volumen an Fremdkörpm eingeatmet wird oder zu viel Faser gewickelt ist oder wenn ein Kind im Maschinenspiel versehentlich seine Hand in das Mundstück steckt, was zu einem abnormalen Stopp von führt Der Sonnenbrosse, der elektrische Sonnenbrosse, hört auf zu arbeiten, um die persönliche Sicherheit und den Motor des Sonnenbrosse zu schätzen.

Zubehör verwenden

2-in-1-Eckwerkzeug - geeignet zum Reinigen von Spalten, Tur- oder Fensterecken und anderen engen Lücken (Abbildung 14)

2-in-1-Polsterwerkzeug - geeignet zum Reinigen von Schrank, Schwelle, Sofa und Tischplatte (Abbildung 15)

Weiche Brose: Geeignet zum Reinigen von Kratzmöbeln wie Bucherregalen, Kunsthandwerk usw. (Abbildung 16)

Ausziehbarer Schlauch: Der ausziehbare Schlauch eignet sich zur Reinigung schwer zugänglicher Stellen. (Abbildung 17)

Anschluss: Er kann an andere Werkzeuge angeschlossen und in einem anderen Winkel gebogen werden, um Staub auf hohen Schranken oder Staub an der Decke zu entfemen. (Abbildung 19)

15

16

17

18

19

Reinigung und Wartung

1.Drucken Sie den Entriegelungsknopf der Staubschutzkappe, um die Staubbecherabdeckung zu öffnen.
2. Gießen Sie das Pulver von der unteren Kappe der Staubkappe in den Mülleimer (Abbildung 20).
3.rehen Sie die HEPA-Halterung, um HEPA aus dem Vakuum zu haben. Auf die gleiche Weise kann auch der Zyklon zur Reinigung aus dem Staubsauger entwickelten werden (Abbildung 21).
4.Drehen Sie den HEPA-Halter, um den HEPA zur Reinigung zu entfernen. (Abbildung 22)
5. Montieren Sie den HEPA nach dem Reinigen und Trocknen (ersetzen Sie ihn gegebenenfalls) in der der Demontage entgegengesetzten Reihenfolge.

ACHTUNG: Der HEPA-Filter kann gewaschen werden, muss jedoch vor Gebrauch vollständig getrocknet werden. (Häufiges Waschen verringert die HEPA-Filtrationseffizienz. Berühren Sie das HEPA, um Staub für die regelmäßige Reinigung zu halten. Waschen Sie es erst, wenn es sehr schmutzig ist. Falls erforderlich, ersetzen Sie das HEPA.)

Reinigung der elektrischen Sonne brosse

1.Bewegen Sie den Entriegelungsknopf der Walze entlang der Pfeilrichtung, um die Seitenabdeckung zu entfernen. (Abbildung 23)
2. Entfernen Sie ein Ende des Rollenkreuzes undziehen Sie es zur Reinigung aus der Duse (Abbildunga 24).
3. Montieren Sie die Walze nach dem Reinigen oder Ersetzen in der der Demontage entgegengesetzten Reihenfolge.

Reinigen des Luftkanals des Brosse

20

21

22

23

24

25

26

Staubsaugerlagerung

Entfernen des Akkus

Wenn der Staubsauger langere Zeit nicht benutzt wird, sollen den Akku entfernen. Drucken Sie den Akku-Entriegelungsknopf, entfernen Sie den Akku in Pfeilrichtung, legen Sie den Akku in eine Plastiktüe und lagern Sieihn an einem trockenen Ort. Stellen Sie es nicht an einem Ort mit direkter Sonneneinstrahlung oder Feuchtigkeit auf. (Abbildung 26)

Vorsichtsmaßnahmen

Dieser Staubsauger ist für den Heimgebrauch bestimmt undarf nicht für kommerzielle oder andere Zwecke verwendet werden.

Bitte lessen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden, und bewahren Sie sie zum späteren Nachschlagen auf.

Bitte setzen Sie den Staubsauger nicht zu nahe an Feuerquellen und anderen Orten mit hohen Temperaturen.

Bitte benutzen und lagern Sie das Gerät nicht unter extremen widrigen Bedingungen, zum Beispiel extreme Temperatur, nicht in Umgebungen verwenden, in denen die Temperatur unter 5 Grad oder über 40 Grad liegt,itte kuhl und trocken lagern, nicht langere Zeit der Sonne aussetzen.

Bevor Sie einen neuen Akku verwenden oder den Akku zum ersten Mal nach einer längeren Lagerung verwenden, laden Sie den Akku vollständig auf.

Bevor Sie den Staubsauger benutzen, achten Sieitte auf die Walzenbürste mit der installierten Bodenbürste, da sonst der Motor blockiert und der Motor verbrannt werden kann.

Verwenden Sie keinen Staubsauger, um Reinigungsmittel, Kerosin, Glasschlacke, Nadeln, Ruß, feuchten Staub, Abwasser, Streichholzer usw. zu saugen.

Verwenden Sie keinen Staubsauger, um winzige Partikel wie Zement, Gipspuder und Wandpuder zu saugen oder größere Gegenstände wie Spielzeug und Papierkugeln, da sonst der Staubsauger blockiert und der Motor verbrannt werden kann.

Achten Sie bei der Verwendung des Staubsaugers darauf, die Ansaugöffnung und die Walzenbürste nicht zu blockieren, da sonst möglicherweise eine Störung des Motors auftritt.

Wenn Sie den Staubsauger benutzen, sollen den Sie die Glieder nicht in die Ansaugöffnung der Bodenbürste stecken, da dies zu Verletzungen führen kann.

Gießen oder spritzen Sie kein Wasser oder andere Flüssigkeiten in die Maschine, um einen Kurzschluss der Maschine zu vermeiden.

Wenn sich die Walzenbürste während des Gebrauchs nicht dreht, prufen Sie, ob die Walzenbürste mit Haaren oder anderen langen Fasern gewindet ist, und reinigen Sie sierechtzeitig.

Wenn these Gerät bei längerer Lagerung nicht verwendet wird,itte stellen Sie sicherrass der Akku vollständig geladen ist und mindestens alle drei Monate geladen und entladen wird.

Wenn Ihr Staubsauger voll aufgeladen ist, gereinigt oder repariert werden muss,ziehen Sieitte rechtzeitig den Stecker aus der Steckdose. Halten Sie den Stecker des Ladegerats fest, wenn Sie das Netzkabel einstecken oderziehen,ziehen Sie nicht am Kabel.

Verwenden Sie zum Reinigen des Staubsaugers ein trockenes Tuch, kein Benzin, Alkohol, Bananenwasser usw, andernfalls kann das Gehäuse rissig oder vergilbt sein.

Wenn die gesamte Maschine voll aufgeladen ist und nicht Funktioniert, muss an der dafür vorgesehenen Servicestelle überprüft und repariert werden. Zerlegen Sie die Maschine nicht.

Die Abfallmaschine enthalt eine Batterie, sollte sicher recyclelt werden, entsorgen Sie es nicht nach Belieben.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seiner Reparaturabteilung oder einer ähnlichen Abteilung ausgetauscht und repariert werden, um Gefahren zu vermeiden.

Fehlerbehebung

Überprüfen Sie die folgenden Probleme, bevor Sie sie an einen autorisierten Reparaturbetrieb senden.

Aufschlüsselung Mögliche Ursachen Lösungen

Der Motor Funktioniert nicht

Die Batterie ist nicht mit Strom versorgt

Laden Sie den Staubsauger auf

Der Motor Funktioniert nicht

Das Metallrohr, der Bodenkopf, die Batterie und der Staubsauger sind nicht richtig zusammengebaut

Das Metallohr, der Bodenkopf, die Batterie und der Staubsauger sind nicht richtig zusammengebaut

Geringe Saugkraft Der Staubbehälter ist voll Schließen Sie den Staubbehälter

Geringe Saugkraft Der Filter ist blockiert

Reinigen oder ersetzen Sie den Filter

Geringe Saugkraft Der Luftplatinenkopf ist blockiert Reinigen Sie den Platinenkopf

Kurze Arbeitszeit nach dem Laden

Das Gerät ist nicht voll aufgeladen

Befolgen Sie die Bedienungsanleitung, um den Akku vollständig aufzuladen

Kurze Arbeitszeit nach dem Laden

Alterung der Batterie

Neue Batterien konnen bei einem ortlichen Handler gekauft werden

Warning: Wenn andere Fehler vorliegen, müssen Spezialwerkzeuge verwendet werden, um Gefahren zu vermeiden, und sie müssen von Fachleuten des Herstellers, Reparaturbetriebs oder eines ähnlichen Service repariert werden.

Parámetros Técnicos

Modell Nr. H8 Pro
Nennspannung 25.2V	---
Nennleistungs 500W
Netzeileingang 100-240V	~ 50-60Hz 0.8A
Netzeilausgang 30V 600mA	---
Elektrisches Brosse-Modell T-EB112
Nennleistung von Elektrisches Brosse	30W
Batteriekapazität 3000mAh
Ladezeit 5h

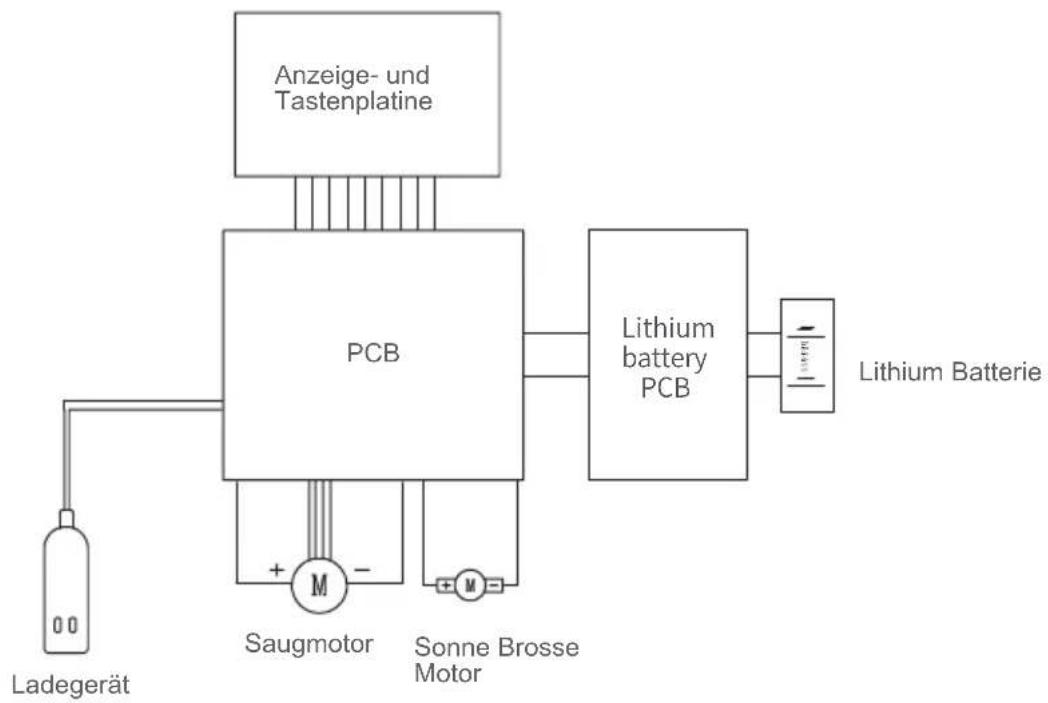

Schaltplan

Herstellerinformationen

Maschine, Zubehore und Verpackung sollen auf umweltfreundliche Weise recyclelt werden.

"Bitte entsorgen Sie diese Maschine nicht im Hausmüll!"

Nur für EU-Länder:

Gemäß der EU-Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden.

Akkupakete/Akkus:

Entnahme von integrierten Akkus für Entsorgungarf nur von qualifiziertem Personal durchgefuhrt werden.

Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstären.

Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmull, Feuer oder Wasser! Die Akkus sollenen möglichwerse entländt, versammelt, recycliert werden oder auf umweltfreundliche Weise entsorgt werden.

Änderungen vorbehalten.

Garantie

Dieses Produkt genieft eine Zwei Jahre Garantie fur die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielleutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemaiBen Verwendungen oder Schaden vom Kaufer oder dritte Partei, und die sich auf außerer Umstande beziehbare oder die von den Akkus verursache Schaden.
