MANUALE UTENTE GT306 JIMMY

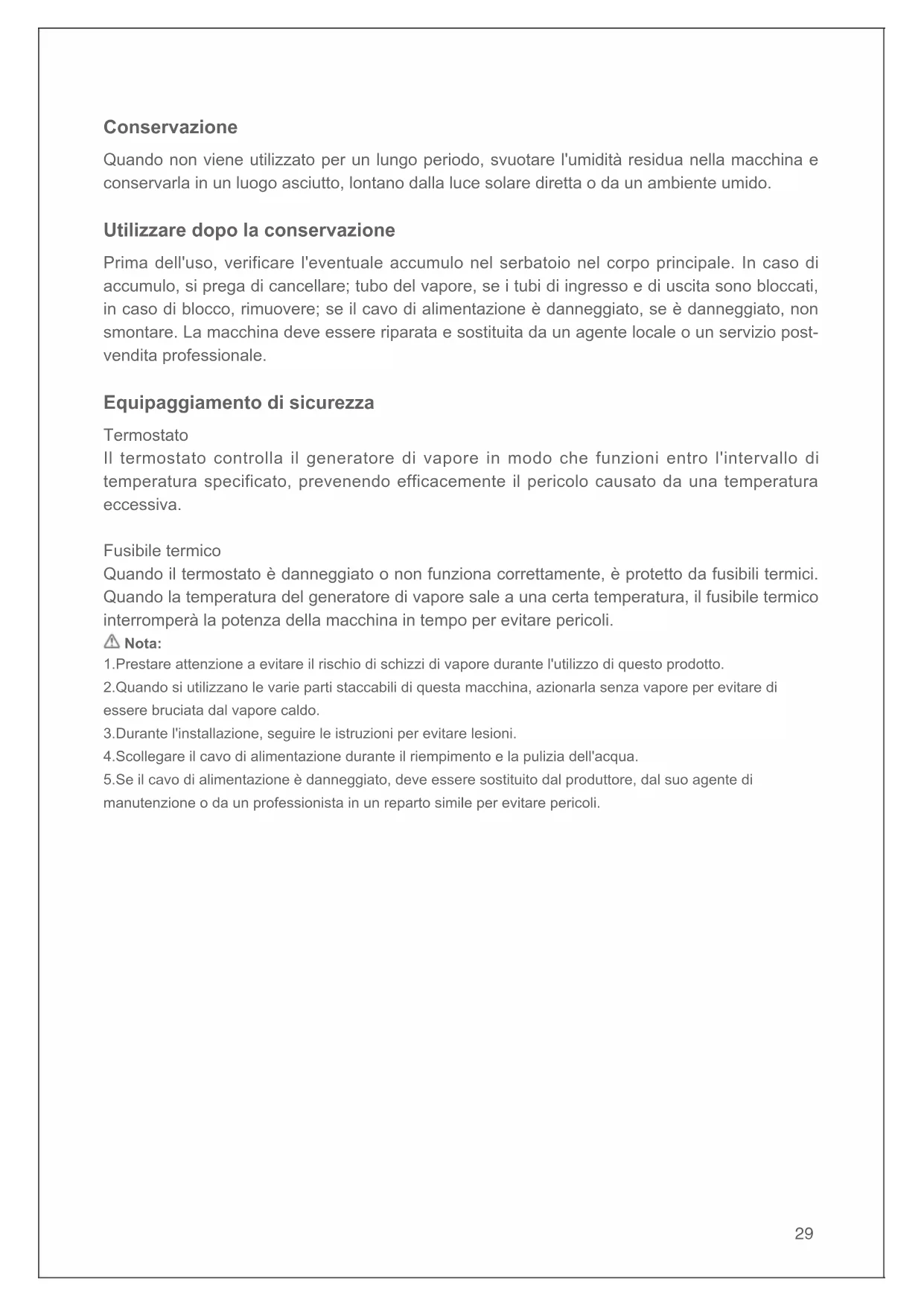

Schalter Heizung Temperatursicheru Temperaturregler29 Conservazione Quando non viene utilizzato per un lungo periodo, svuotare l'umidità residua nella macchina e conservarla in un luogo asciutto, lontano dalla luce solare diretta o da un ambiente umido. Utilizzare dopo la conservazione Prima dell'uso, verificare l'eventuale accumulo nel serbatoio nel corpo principale. In caso di accumulo, si prega di cancellare; tubo del vapore, se i tubi di ingresso e di uscita sono bloccati, in caso di blocco, rimuovere; se il cavo di alimentazione è danneggiato, se è danneggiato, non smontare. La macchina deve essere riparata e sostituita da un agente locale o un servizio post- vendita professionale. Equipaggiamento di sicurezza Termostato Il termostato controlla il generatore di vapore in modo che funzioni entro l'intervallo di temperatura specificato, prevenendo efficacemente il pericolo causato da una temperatura eccessiva. Fusibile termico Quando il termostato è danneggiato o non funziona correttamente, è protetto da fusibili termici. Quando la temperatura del generatore di vapore sale a una certa temperatura, il fusibile termico interromperà la potenza della macchina in tempo per evitare pericoli. Nota: 1.Prestare attenzione a evitare il rischio di schizzi di vapore durante l'utilizzo di questo prodotto. 2.Quando si utilizzano le varie parti staccabili di questa macchina, azionarla senza vapore per evitare di essere bruciata dal vapore caldo. 3.Durante l'installazione, seguire le istruzioni per evitare lesioni. 4.Scollegare il cavo di alimentazione durante il riempimento e la pulizia dell'acqua. 5.Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di manutenzione o da un professionista in un reparto simile per evitare pericoli.30 Installazione del prodotto Apertura della confezione Aprire la confezione, estrarre il cuscinetto in schiuma, rimuovere tutti gli accessori e i materiali incorporati, a󰀨errare la macchina per appendere, rimuovere la macchina per appendere dalla scatola e rimuovere il sacchetto di plastica. Conservare tutti gli accessori, i materiali e le scatole di imballaggio per il trasporto e la manutenzione futuri. Nome della parte Asse da stiro Serbatoio dell'acqua Coperchio anteriore Interruttore a pedale Maniglia di montaggio Montaggio di stendibiancheria Asta di supporto Corpo principale Base Guanti protettivi Lista imballaggio Nome della parte Corpo principale Asta di supporto Maniglia di montaggio Montaggio di stendibiancheria Quantità 1 1 1 1 Nome della parte Corpo principale Cuscinetto da stiro Guanti protettivi Manuale d'uso Quantità 1 1 1 131 Installazione a macchina Installazione dell'asta di supporto Secondo le marcature nella figura, l'asta di supporto può essere inserita direttamente durante il processo di assemblaggio (Figura 1). Quando è necessario rimuovere la asta di supporto, premere il pulsante di rilascio della asta di supporto e tirare la asta di supporto verso l'alto per rimuoverla

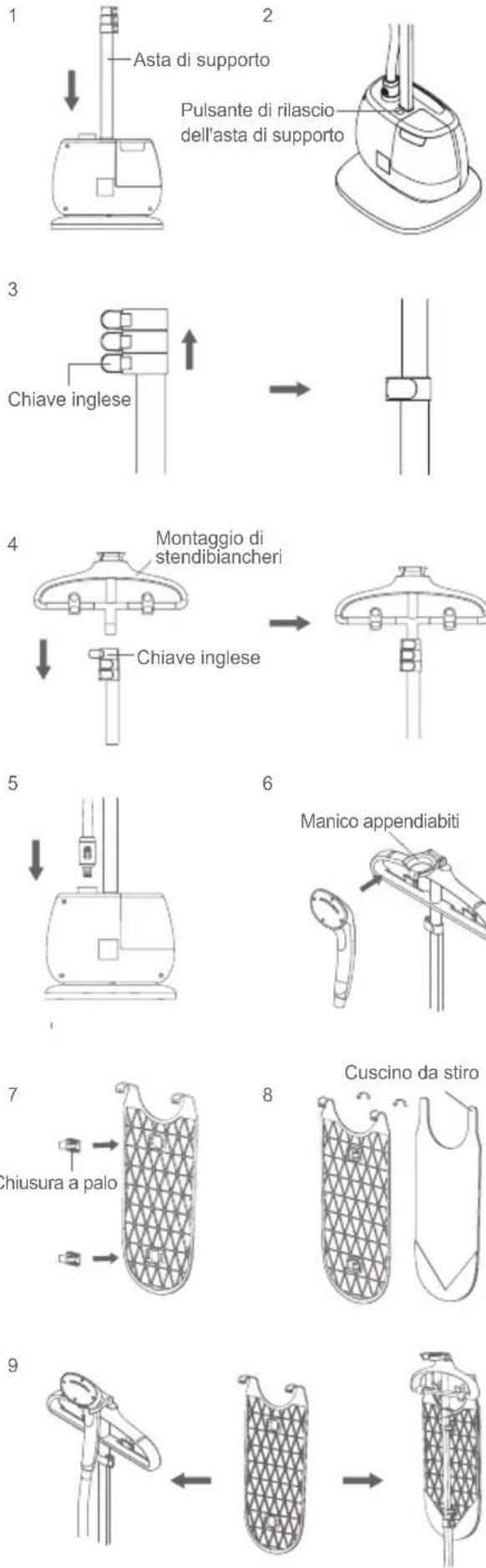

(Figura 2) Nota: utilizzare il pulsante di rilascio della asta di supporto solo quando è necessario rimuovere la asta di supporto. Regolazione asta di supporto Prima apri la chiave inglese, allunga la asta di supporto fino al più lungo, quindi premi la chiave inglese. Utilizzare invece il metodo di disassemblaggio. (Figura 3) Installazione del montaggio di stendibiancheria Per prima cosa aprire la chiave inglese, quindi inserire il montaggio di stendibiancheria nella asta di supporto. Il gancio della maniglia è all'indietro e la chiave inglese è ssa. (Figura 4) Installazione del maniglia di montaggio Installare il tubo sul corpo principale e sentire un "clic" per indicare che è assemblato e la maniglia è attaccata al gancio della maniglia. (Figure 5,6) Installazione del assemblaggio asse da stiro Collegare due chiusure a palo all'assemblaggio asse da stiro, posizionare il cuscinetto da stiro sull'asse da stiro e posizionare il cuscinetto da stiro sull'assemblaggio asse da stiro. (Figura 7,8) Appendere Assemblaggio asse da stiro su Montaggio di stendibiancheria, quindi posizionare la chiusura a palo sull'asta di supporto e utilizzare invece il metodo di smontaggio. (Figura 9)

Asta di supporto Chiave inglese Montaggio di stendibiancheri Cuscino da stiro Manico appendiabiti Chiusura a palo Chiave inglese Pulsante di rilascio dell'asta di supporto32

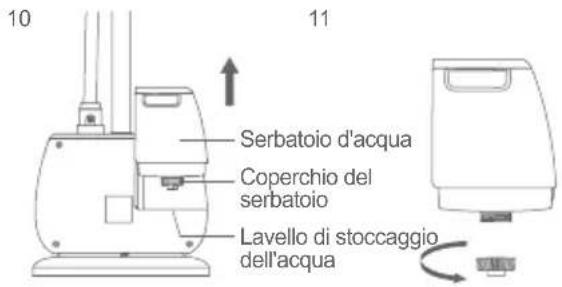

Serbatoio d'acqua Spia Versare l'acqua residua dal foro rotondo dell'ospite Cavo di alimentazione Interruttore a pedale Coperchio del serbatoio Lavello di stoccaggio dell'acqua Uso del prodotto Controllare prima dell'uso Prima dell'uso, verificare l'eventuale accumulo nel serbatoio dell'acqua nel corpo principale. In caso di accumulo, rimuoverlo; se i tubi di ingresso e di uscita del vapore sono bloccati, rimuoverli in caso di blocco. Riempimento del serbatoio dell'acqua Rimuovere il serbatoio dell'acqua, svitare il coperchio sul fondo del serbatoio, aggiungere acqua (per prolungare la durata della macchina, si consiglia di utilizzare acqua pura), quindi serrare il coperchio del serbatoio e posizionare il serbatoio piatto sull'unità principale. (Figure 10,11) Collegamento di alimentazione Prima di collegare la spina a una presa di corrente, vericare che la tensione sia di 230 V e mantenere la spina di alimentazione e le mani asciutte. Uso macchina Appendere i vestiti sul montaggio di stendibiancheria. Dopo aver acceso l'intera macchina, l'indicatore di alimentazione si illumina, premere il pulsante a pedale, l'indicatore del vapore si accende e la macchina inizia a funzionare. (Figura 12) Dopo l'uso, premere l'interruttore a pedale per spegnere l'alimentazione, scollegare l'alimentazione e avvolgere il cavo di alimentazione attorno alla base. Per evitare che il tubo del vapore si pieghi a forma di U durante l'uso, tenere il tubo del vapore dritto durante l'uso. Se si avverte un suono aspro o si rileva che il vapore non è regolare, sollevare il tubo e tenerlo in posizione verticale in modo che la condensa possa tornare al riscaldamento secondario per generare vapore. Dopo l'uso, lasciare ra󰀨reddare la macchina per almeno 30 minuti. Rimuovere l'accessorio, capovolgere l'unità principale e versare l'acqua residua dalla macchina. Fai attenzione a non bruciarti le mani. (Figura 13) Uso del montaggio di stendibiancheria Quando si stirano i pantaloni, è possibile far scorrere la larghezza della clip dei pantaloni a sinistra e a destra in base alla larghezza dei pantaloni, che è conveniente per l'uso. (Figura 14)33 Pulizia e manutenzione Pulire l'acqua nel serbatoio e il corpo principale per prevenire la formazione di calcare. Se la quantità di iniezione di vapore è signicativamente inferiore rispetto a prima o quando il vapore non viene fermato per lungo tempo, rimuovere la scala di carbonato di calcio e minerali accumulati sull'elemento riscaldante del piroscafo. Si consiglia di rimuovere la bilancia come segue: 1.Spegnere il piroscafo e scollegare l'alimentazione, rimuovere l'asta di supporto e rimuoverla dall'unità principale; 2.Dopo aver ra󰀨reddato il piroscafo per bucato a temperatura ambiente, rimuovere il serbatoio dell'acqua dall'unità principale e scaricare l'acqua rimanente dalla macchina; 3.Mescola aceto bianco e acqua in un rapporto di 1: 1 (se la scala è eccessiva, aumenta la percentuale di aceto bianco). Se non si dispone di aceto bianco, è possibile utilizzare altri detergenti in grado di rimuovere la scaglia; 4.Versare lentamente la miscela nel serbatoio dell'acqua, quindi posizionare il serbatoio dell'acqua nella macchina e la miscela non deve traboccare; 5.Immergere per 1-2 ore a temperatura ambiente (se la scala è elevata, prolungare il tempo di immersione, ma non più di 8 ore); 6.Versare la miscela dal serbatoio dell'acqua e l'uscita circolare sulla macchina; 7.Riempire il serbatoio dell'acqua con acqua e versarlo. Ripetere l'iniezione di acqua pulita per il risciacquo no a quando la scala e l'acidità nella macchina scompaiono; 8.Rimontare le parti in modo che possano essere riutilizzate. Precauzioni Leggere attentamente queste istruzioni prima di utilizzare l'unità e conservarle per riferimento futuro. Questo prodotto è destinato esclusivamente ad uso interno. Non collocare la macchina su un tavolo, un tavolo di lavoro o un'altra supercie del tavolo alto. Posizionare la macchina su una supercie piana. Si prega di non consentire a bambini o persone che non hanno un comportamento indipendente o la mancanza di esperienza pertinente di utilizzare questo prodotto da soli, in modo da non causare rischi. Quando si utilizza questo prodotto, utilizzare un alimentatore con un interruttore di protezione dalle perdite da 30 mA. Spruzzare accuratamente i fori del vapore con acqua calda condensata prima dell'uso per evitare scottature. È vietato aggiungere acqua dopo aver avviato l'alimentazione per evitare bruciature a secco.34 Non aggiungere acqua calda al serbatoio, poiché ciò potrebbe deformare il serbatoio. Non aggiungere una soluzione come un detergente nel serbatoio dell'acqua. Non iniettare profumo, aceto, amido, detergente o altri prodotti chimici nel serbatoio dell'acqua. In presenza di acqua nel serbatoio dell'acqua, tenere l'intera macchina in posizione verticale. Non gettare o scuotere la macchina per impedire all'acqua di fuoriuscire dalla macchina. In uso, per favore non andartene, non lasciare che tuo figlio tocchi e non permettere alle persone che non si prendono cura di se stesse. Non estrarre il tubo durante l'uso normale per evitare spruzzi di vapore o acqua. Sposta il ferro su e giù verticalmente. Non stirare sulla piattaforma o sulla console, in quanto ciò potrebbe causare la fuoriuscita dell'ugello. Non toccare le parti calde o le docce a vapore e scaricare attentamente l'acqua rimanente per evitare ustioni. Non piegare il tubo dell'aria né bloccare l'uscita dell'aria, poiché ciò potrebbe provocare una pressione dell'aria eccessiva e un incidente. Consentire al corpo di ra󰀨reddarsi naturalmente dopo l'uso. Scollegare il cavo di alimentazione quando non viene utilizzato. Quando non viene utilizzato, scollegare il cavo di alimentazione, avvolgere il cavo di alimentazione attorno alla base, quindi ssare il cavo di alimentazione e la scheda di testa al cavo di alimentazione. Prestare attenzione alla spina, alla presa e all'alimentazione. Non staccare la spina trascinandola. Estrarre la spina dalla presa. Quando la macchina perde, smettere immediatamente di usarla e chiedere una riparazione a un professionista. Dopo l'uso per un periodo di tempo (un mese o 10 volte di uso continuo), il prodotto deve essere pulito e mantenuto. Scollegare il cavo di alimentazione durante la manutenzione, la pulizia o il lavaggio della polvere nel riscaldatore. Se i componenti del prodotto risultano danneggiati, avvisare il professionista per la riparazione. Riparazioni improprie possono causare incidenti. Si prega di non smontare la macchina. Questo causerà pericolo. Se è danneggiato, è necessario recarsi presso il punto di assistenza designato dalla società o trovare un professionista per la35 riparazione e la sostituzione. Se il cavo di alimentazione è danneggiato, deve essere sostituito da un professionista del produttore, del suo servizio di assistenza o di un dipartimento simile per evitare pericoli. Risoluzione dei problemi Vericare i seguenti punti prima di a󰀩dare il reparto di manutenzione. Fenomeno Possibile motivo Soluzione Nessun usso di vapore, la spia è spenta La presa di corrente è inserita Il fusibile termico è danneggiato L'interruttore è danneggiato Chiedi al professionista di controllare la riparazione Il fusibile termico è danneggiato Non scorre vapore, ma l'indicatore si illumina Generatore di vapore bruciato Richiede una manutenzione professionale Perdita dell'ugello del vapore L'ugello del vapore è danneggiato Sostituire l'ugello del vapore Uso orizzontale dell'ugello del vapore Utilizzare l'ugello del vapore verticalmente su e giù Perdita d'acqua al collegamento del tubo del vapore Se il sigillo sta invecchiando Sostituire il sigillo Connessione persa Collegamento di ssaggio del tubo Troppo pieno del Il serbatoio dell'acqua è rotto o presenta Sostituire il serbatoio dell'acqua Deformazione del serbatoio dell'acqua Se aggiungere acqua calda Se aggiungere altri prodotti chimici Il usso di vapore è troppo piccolo Il tubo è bloccato dalla scala Rimuovere la bilancia con un detergente professionale La tensione è troppo bassa Utilizzare l'alimentatore con il regolatore Il tubo del vapore è piegato Richiede una manutenzione C'è del rumore nel tubo del vapore Whether the steam hose is bent Estendere il tubo del vapore e sollevare l'ugello del vapore L'ugello è più basso della linea orizzontale durante il funzionamento36 Speciche del prodotto Parametro tecnico Numero di modello GT306 Alimentazione nominale 230V~ Frequenza nominale 50Hz Potenza nominale 1600W Capacità del serbatoio dell'acqua 1.3L Rumore di lavoro

70dB(A) Orario di lavoro continuo

30min Tempo di attesa del vapore

40s Flusso di vapore

30g/min Lunghezza del cavo di alimentazione 1.6m Fenomeno Possibile motivo Soluzione Estendere il tubo del vapore e sollevare l'ugello del vapore L'elemento riscaldante produce una scala Seguire il metodo di pulizia nella sezione "Pulizia e manutenzione"37 Disposizione La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole all'ambiente. Non smaltire la macchina nei riuti domestici. Si può cambiare senza preavviso. Informazioni su Garanzia Questo prodotto gode di due anni di garanzia per la macchina per il servizio che inizia dalla data di acquisto. La garanzia è esclusa dall’usura normale,l’utilizzo commerciale,le modifiche all’ apparecchio come acquistato,le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza persona, e i danni che possono essere causati dall’ ambiente esterno o causati dalle batterie. Informazioni sul produttore Fabbricante Kingclean Electric Co., Ltd Indirizzo N. 1, strada Xiangyang, nuovo distretto di Suzhou, provincia di Jiangsu, Cina 215009 Schema elettrico
