GT306 - Limpiador a vapor JIMMY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador a vapor
Marca	JIMMY
Modelo	GT306
Alimentación	230 V ~ 50 Hz
Potencia nominal	1600 W
Capacidad del depósito de agua	1,3 L
Tiempo de calentamiento	Menos de 40 segundos
Autonomía	Más de 30 minutos
Caudal de vapor	Superior a 30 g/min
Longitud del cable de alimentación	1,6 m
Nivel de ruido	< 70 dB(A)
Funciones principales	Planchado vertical, desarrugado de ropa, limpieza a vapor
Accesorios incluidos	Boquilla de vapor con mango, perchero para ropa, tabla de planchar, guantes de protección, varilla de soporte
Seguridad	Termostato de regulación, fusible térmico, protección contra sobrecalentamiento
Mantenimiento	Descalcificación con vinagre blanco (mezcla 1:1), limpieza del depósito y conductos después del uso
Reparabilidad	Reparaciones solo por un profesional autorizado
Garantía	2 años a partir de la fecha de compra
País de fabricación	China
Uso	Interior únicamente, sobre superficie plana

Preguntas frecuentes - GT306 JIMMY

¿Cómo llenar el depósito de agua del JIMMY GT306?

Retire el depósito de agua, desenrosque la tapa en la parte inferior del depósito, añada agua (preferiblemente agua pura para prolongar la vida útil), luego vuelva a enroscar y coloque el depósito en su lugar. No supere la capacidad máxima de 1,3 L.

¿Qué tipos de agua puedo usar? ¿Puedo añadir detergente?

Use agua pura preferiblemente. No añada nunca detergente, perfume, vinagre u otro producto químico en el depósito de agua, ya que dañaría el aparato y podría ser peligroso.

¿Cómo descalcificar mi limpiador a vapor JIMMY GT306?

Apague el aparato y desconéctelo. Retire el depósito y vacíe el agua restante. Mezcle vinagre blanco y agua a partes iguales (1:1), vierta en el depósito, deje en remojo de 1 a 2 horas (hasta 8 horas si la cal es importante). Vacíe la mezcla, enjuague varias veces con agua limpia y luego vuelva a montar.

¿Qué hacer si el vapor no sale aunque el indicador esté encendido?

Esto puede deberse a un generador de vapor quemado. Contacte a un profesional para la reparación. Verifique también que la boquilla no esté obstruida y que la manguera no esté doblada.

¿Por qué hay ruido en la manguera de vapor?

Probablemente la manguera está doblada o la boquilla está colocada por debajo de la línea horizontal. Enderece la manguera y mantenga la boquilla verticalmente para que el condensado regrese al calentador.

El depósito de agua pierde, ¿qué hacer?

Verifique si el depósito está agrietado o deformado. Si es así, reemplácelo. Asegúrese de no verter agua caliente y de que la tapa esté bien apretada.

¿Cuáles son las precauciones de seguridad importantes?

No permita que los niños usen el aparato. Desconéctelo durante el llenado y la limpieza. Evite salpicaduras de vapor. No toque las partes calientes. Use un enchufe con interruptor diferencial de 30 mA. No doble la manguera.

¿Puedo usar el aparato en todo tipo de prendas?

Sí, el vapor es adecuado para la mayoría de los tejidos. Para tejidos delicados, pruebe en una zona oculta. Use la tabla de planchar incluida para un mejor resultado.

¿Cómo guardar el aparato después del uso?

Deje enfriar al menos 30 minutos. Vacíe el agua restante inclinando el aparato. Enrolle el cable alrededor de la base. Guarde en un lugar seco y protegido de la luz solar directa.

¿Qué hacer si el cable de alimentación está dañado?

No lo desmonte usted mismo. El cable debe ser reemplazado por el fabricante, su servicio postventa o un profesional calificado para evitar cualquier peligro.

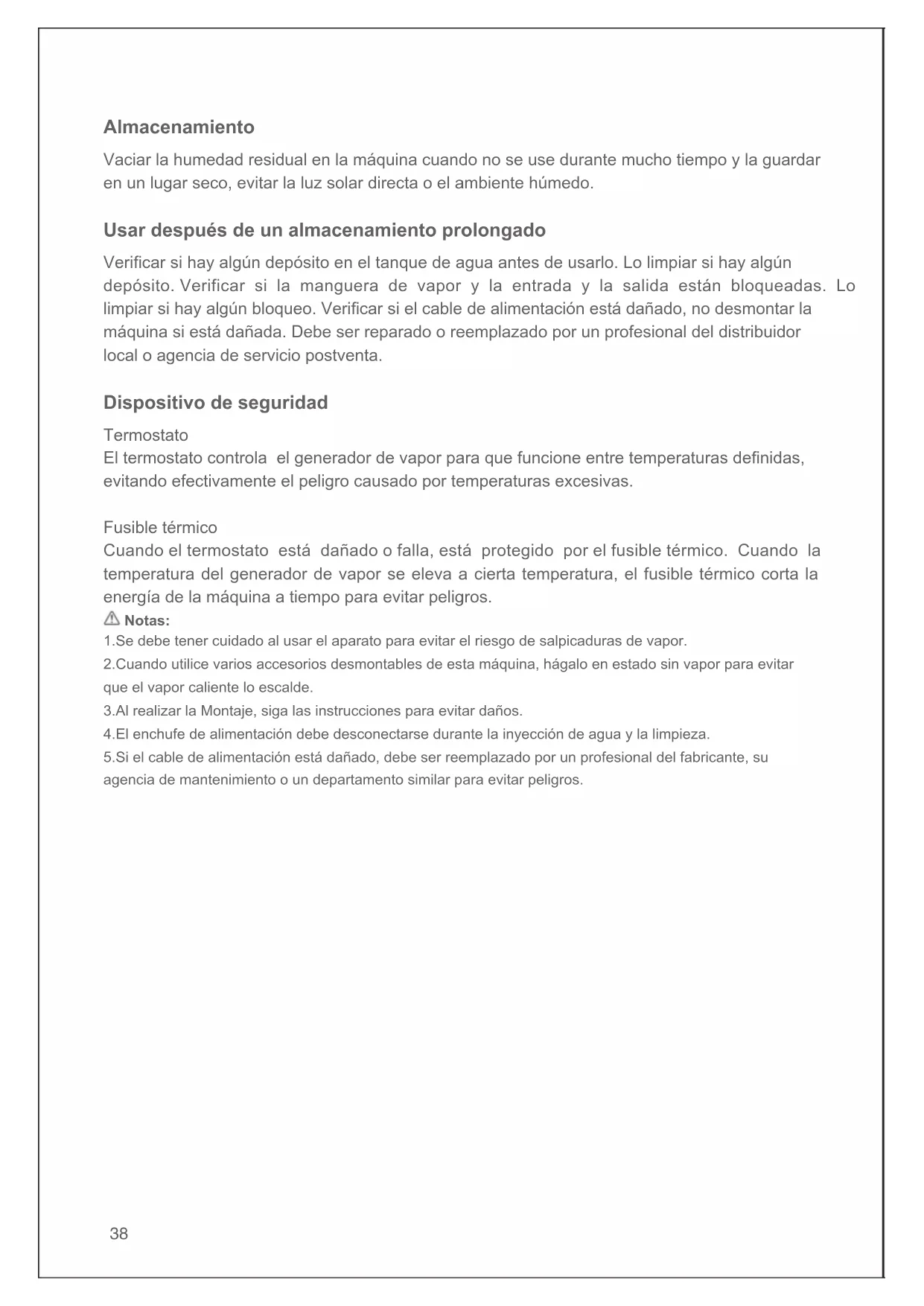

MANUAL DE USUARIO GT306 JIMMY

Vaciar la humedad residual en la máquina cuando no se use durante mucho tiempo y la guardar en un lugar seco, evitar la luz solar directa o el ambiente húmedo.

Usar después de un almacenamiento prolongado

Verificar si hay algún depósito en el tanque de agua antes de usarlo. Lo limpiar si hay algún depósito. Verificar si la manguera de vapor y la entrada y la salida están bloqueadas. Lo limpiar si hay algún bloqueo. Verificar si el cable de alimentación está dañado, no desmontar la máquina si está dañada. Debe ser reparado o reemplazado por un profesional del distribuidor local o agencia de servicio postventa.

Dispositivo de seguridad

Termostato

El termostato controla el generador de vapor para que funcione entre temperaturas definidas, evitando efectivamente el peligro causado por temperaturas excesivas.

Fusible térmico

Cuando el termostato está dañado o falla, está protegido por el fusible térmico. Cuando la temperatura del generador de vapor se eleva a cierta temperatura, el fusible térmico corta la energía de la máquina a tiempo para evitar peligros.

Notas:

1. Se debe tener cuidado al usar el aparato para evitar el riesgo de salpicaduras de vapor.
2. Cuando utilice varios accesorios desmontables de esta máquina, hágalo en estado sin vapor para evitar que el vapor caliente lo escalde.
3. Al realizar la Montaje, siga las instrucciones para evitar daños.
4. El enchufe de alimentación debe desconectarse durante la inyección de agua y la limpieza.
5. Si el cable de alimentación está dañado, debe ser reemplazado por un profesional del fabricante, su agencia de mantenimiento o un departamento similar para evitar peligros.

Montaje del producto

Desempacando

Abrir el paquete, sacar la almohadilla de espuma, todos los accesorios y la máquina del paquete, retirar la bolsa de plástico y los guardar para el mantenimiento y reparación futuros.

Nombres de las partes

Boquilla de vapor y mango Percha Tabla de planchar Guante protector Polo de apoyo Depósito de agua Portada Cuerpo principal Interruptor de pie Base

Lista de paquete

Nombre de las partes	Cuerpo principal Polo de apoyo	Boquilla de vapor y mango	Percha
Cantidad 1 1 1	1
Nombre de las partes	Tabla de planchar Cojín de planchado Guante protector Manual de usuario
Cantidad 1 1 1	1

Montaje

Montaje de polo de apoyo

Según las marcas en la figura, el polo de apoyo se puede insertar directamente durante el montaje (Figura 1). Cuando deba sacar el polo de apoyo, presione el botón de liberación del polo de apoyo hacia abajo y tire del polo de apoyo para extraerlo (Figura 2).

⚠️ Nota: el botón de liberación del polo de apoyo solo se usa cuando es necesario sacar el polo de apoyo.

Ajuste de polo de apoyo

Abrir la llave, estirar el polo de apoyo hasta el máximo, luego cierrar la llave y presionar para apretar. Desmontar el polo de apoyo de manera opuesta después del uso (Figura 3).

Montaje de percha

Abrir la llave en el polo de apoyo, insertar el lado inferior en el polo de apoyo con el soporte de la boquilla de vapor en la parte posterior (Figura 4).

Montaje de boquilla de vapor

Insertar la manguera flexible en el orificio redondo del host hasta que se escuche un "clic", luego colocar la boquilla de vapor en el soporte de la boquilla de vapor. (Figura 5, 6)

Montaje de la tabla de planchar

Instalar los llaves del poste en la tabla de planchar, luego colocar el cojín de planchado sobre la tabla de planchar (Figura 7, 8)

Colgar la tabla de planchar en la percha y fijar la tabla de planchar en el polo de apoyo con los llaves. Desmontar la tabla de planchar en secuencia opuesta (Figura 9).

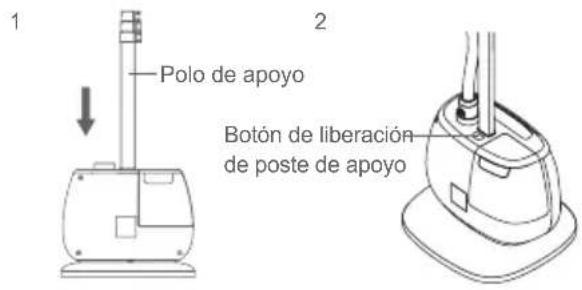

1 Polo de apoyo Botón de liberación de poste de apoyo 2

3 Llave

4 percha Llave

5 6 Pieza de suspensión de boquilla de vapor

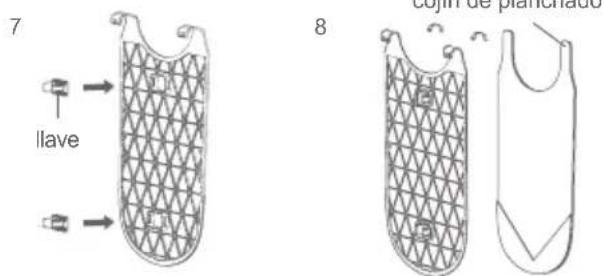

7 llave 8 cojín de planetado

Verificación previa al uso

Antes de usar, verificar si hay depósitos en el tanque de agua. Lo limpair si hay un depósito. Verificar si la manguera de vapor y la entrada y la salida están bloqueadas. Lo limpair si hay un bloqueo.

Afusión al tanque de agua

Sacar el tanque de agua, desenrosque la tapa en el fondo del tanque, agregar agua (para extender la vida útil de la máquina, se recomienda usar agua pura), luego apretar la tapa del tanque y colocar el tanque plano en el host (Figura 10, 11).

Conexión de poder

Antes de insertar el enchufe en la toma de corriente, confirmar que el voltaje sea de 230 V y mantener el enchufe y la mano secos.

Uso de la máquina

Colgar la ropa con la percha. Después de que la máquina está conectada a la alimentación, el indicador de encendido se enciende, pisar el interruptor de pie, el indicador de vapor se ilumina y la máquina comienza a funcionar (Figura 12).

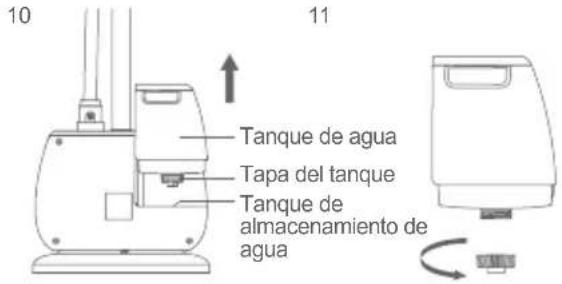

10 11 Tanque de agua Tapa del tanque Tanque de almacenamiento de agua

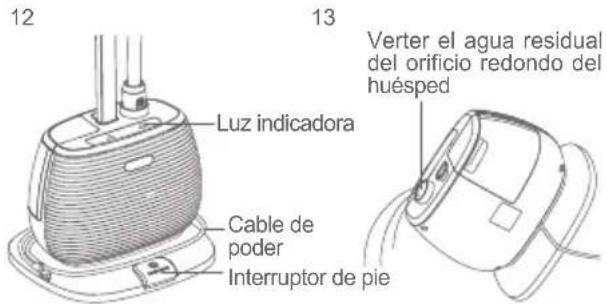

12 Luz indicadora Cable de poder Interruptor de pie 13 Verter el agua residual del orificio redondo del huésped

Después del uso, pisar el interruptor de pie para apagar la alimentación, desenchufar la fuente de alimentación y colocar el cable de alimentación alrededor de la base.

En el proceso de uso, para evitar que la manguera de vapor se encuentre en el estado de flexión en forma de U, mantenga la manguera en el estado vertical hacia arriba durante el uso. Si escucha el ronroneo o ve que el vapor no fluye, levante la manguera a tiempo y mantenga la manguera en posición vertical, de modo que el agua condensada pueda regresar al calentamiento secundario para producir vapor. Después del uso, la máquina debe enfriarse durante al menos 30 minutos. Desmontar los accesorios, voltear el host y verter el agua residual en la máquina. Tenga cuidado de no escaldarse las manos. (Figura 13)

Uso de percha

Al planchar los pantalones, el ancho de los clips se puede ajustar de acuerdo con el ancho de los pantalones. (Figura 14)

Limpieza y mantenimiento

Limpiar el agua residual entre el tanque de agua y el host para evitar incrustaciones.

Cuando la cantidad de vapor es significativamente menor que antes o el flujo de vapor se detiene poco después de trabajar, retire la incrustación acumulada en el calentador del vaporizador de prendas. Sugerimos que elimine la escala de acuerdo con los siguientes métodos:

1. Apacar el vaporizador de prendas y desconectar la fuente de alimentación, sacar el polo de apoyo y lo retirar de la máquina principal;
2. Cuando el vaporizador de ropa, enfriar a temperatura ambiente, retirar el tanque de agua de la máquina principal y drenar el agua restante en la máquina;
3. Mezclar el vinagre blanco y el agua en una proporción de 1: 1 (si la escala es demasiado, aumente la proporción de vinagre blanco según corresponda). Si no tiene vinagre blanco, puede usar otro detergente que pueda eliminar las escamas;
4. Verter lentamente la mezcla en el tanque de agua y luego colocar el tanque de agua en la máquina, la mezcla no se desbordará;
5. Remojar durante 1-2 horas a temperatura ambiente (extienda el tiempo de remojo si hay mucha escala, pero no exceda las 8 horas);
6. Verter la mezcla del fregadero de almacenamiento de agua y la salida redonda de la máquina;
7. Llenar el fregadero con agua y verter lo Repita la inyección de agua limpia para lavar, hasta que la escala y el sabor ácido dentro de la máquina hayan desaparecido;
8. Volver a ensamblar las partes para que puedan usarse nuevamente.

Notas:

Leer atentamente estas instrucciones antes de utilizar esta máquina y la guardar para futuras consultas.

El producto solo es para uso en interiores, no colocar la máquina sobre la mesa, la mesa de trabajo u otra superficie de mesa alta para usar, coloque la máquina en un terreno nivelado.

No permita que los niños o las personas sin capacidad de comportamiento independiente o sin experiencia relevante usen este producto solo para evitar el riesgo.

Cuando utilice este producto, utilizar la fuente de alimentación con un interruptor de protección contra fugas de 30 mA.

Tenga cuidado con el agua caliente condensada para evitar escaldaduras.

No agregue agua después de encender la corriente para evitar quemaduras en seco.

No agregue agua caliente al tanque de agua ya que esto hará que el tanque se deforme.

No agregue agentes de limpieza u otras soluciones al tanque de agua. No vierta perfume, vinagre, almidón, quitaescamas u otros productos químicos en el tanque de agua.

Mantenga la máquina en posición vertical cuando haya agua en el tanque de agua. No arroje ni agite la máquina para evitar que salga agua de la máquina.

Cuando esté en uso, no se vaya, no permita que niños o personas sin capacidad de comportamiento independiente toquen la máquina para evitar el riesgo.

No tire de la manguera de vapor durante el uso normal para evitar salpicaduras de vapor o agua caliente.

Planche hacia arriba y hacia abajo verticalmente. No planche sobre la plataforma o la mesa de trabajo, ya que provocará goteos en la boquilla de vapor.

No toque las piezas calefactoras ni la boquilla de vapor, y vierta el agua residual con cuidado para evitar escaldaduras.

No doble la manguera de vapor ni bloquee la boquilla de vapor, ya que puede causar alta presión y accidentes.

Deje que la máquina se enfríe naturalmente después de su uso. Cuando no esté en uso, desenchufe el cable de alimentación.

Cuando no esté en uso, desconecte la fuente de alimentación, coloque el cable de alimentación alrededor de la base.

Preste atención a la seguridad del enchufe y la fuente de alimentación. No tire del enchufe arrastrándolo.

Preste atención a la seguridad del enchufe y la fuente de alimentación. No tire del enchufe arrastrándolo.

El producto debe limpiarse y mantenerse después de un período de uso (un mes o uso continuo de 10 cajas de agua).

Retire el enchufe de alimentación cuando repare, limpie.

En caso de daños a cualquier parte del producto, informe al profesional para que lo repare. La reparación incorrecta puede causar un accidente.

Por favor, no desmonte la máquina sin permiso, lo que puede provocar peligro. Si hay algún daño, diríjase al departamento de mantenimiento designado por la compañía o busque un profesional para repararlo.

Si el cable de alimentación está dañado, debe ser reemplazado por un profesional del

fabricante, su departamento de mantenimiento u otros departamentos de postventa para evitar peligros.

Soluciones de problemas

Verificar los siguientes problemas antes de enviarlos a los departamentos de mantenimiento designados:

Síntomas Causas posibles	Soluciones
No hay flujo de vapor, la luz indicadora está apagada	Si la fuente de alimentación está Conectar	la fuente de alimentación
	Si el interruptor está dañado	Solicite mantenimiento a un profesional
	Si el fusible térmico está dañado
No hay flujo de vapor, pero la luz indicadora	No hay flujo de vapor, pero la luz indicadora	Solicite mantenimiento a un profesional.
Boquilla de vapor con fugas	Si la boquilla de vapor está rota Reemplace	la boquilla de vapor
	Use la boquilla de vapor horizontalmente	Use la boquilla de vapor hacia arriba y hacia abajo verticalmente
La conexión de las fugas de la manguera de vapor	Si el anillo de sellado está envejeciendo Reemplace	el anillo de sellado
	Holgura de conexión	Apriete la conexión de la manguera dee
Desbordamiento del	El tanque de agua está roto	Reemplace el tanque de agua
El tanque de agua se deforma	Si el agua caliente añadió
	Si se agregaron otros químicos
El flujo de vapores demasiado pequeño	Si la tubería está bloqueada con escala	Eliminar la incrustación con detergente profesional
	Si el voltaje es demasiado bajo	Utilice la fuente de alimentación con un regulador de voltaje.
	Daño del interruptor o daño del Solicite mantenimiento a un
Ruido en la manguera de vapor	Si la manguera de vapor está doblada	Extienda la manguera de vapor y levante la boquilla de vapor.
	La boquilla de vapor está debajo de la línea horizontal durante el uso
sustancia amarilla en el tanque de agua	El calentador genera escala	Limpie la báscula de acuerdo con el capítulo "Limpieza y mantenimiento"

Especificaciones del producto

Parámetros técnicos

Parámetros técnicos GT306
Voltaje nominal 230V~
frecuencia nominal 50Hz
podencia niminal 1600W
Capacidad del tanque de agua 1.3L
Ruido de trabajo	< 70dB(A)
Tiempo de trabajo continuo	>30min
Tiempo de espera de vapor	< 40s
Flujo de vapor	>30g/min
Longitud del cable de alimentación 1.6m

Diagrama de circuito

Interruptor L Fusible de temperatura Calentador N Controlador de temperatura G

Informaciones del fabricante

Fabricante Kingclean Electric Co., Ltd
Fabricante	No.1 de calle de Xiangyang, Nuevo distrito de Suzhou, la provincia de Jiangsu, 215009, China

Desechado

La máquina, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el medio ambiente.

No deseche la máquina en la basura doméstica!

Informaciones de garantía

Este producto cuenta con garantia de dos años a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modificaciones al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias externas o las baterías.
