GT306 - парочиститель JIMMY - Бесплатное руководство пользователя

Тип продукта	Пароочиститель
Бренд	JIMMY
Модель	GT306
Питание	230 В ~ 50 Гц
Номинальная мощность	1600 Вт
Объем резервуара для воды	1,3 л
Время нагрева	Менее 40 секунд
Время работы	Более 30 минут
Расход пара	Более 30 г/мин
Длина шнура питания	1,6 м
Уровень шума	< 70 дБ(А)
Основные функции	Вертикальное глажение, отпаривание одежды, чистка паром
В комплекте	Паровой пистолет с ручкой, вешалка для одежды, гладильная доска, защитные перчатки, опорная стойка
Безопасность	Регулирующий термостат, термопредохранитель, защита от перегрева
Уход	Удаление накипи белым уксусом (смесь 1:1), очистка резервуара и трубок после использования
Ремонтопригодность	Ремонт только уполномоченным специалистом
Гарантия	2 года с даты покупки
Страна производства	Китай
Использование	Только внутри помещений, на ровной поверхности

Часто задаваемые вопросы - GT306 JIMMY

Как заполнить резервуар для воды JIMMY GT306?

Снимите резервуар для воды, открутите крышку внизу резервуара, добавьте воду (предпочтительно дистиллированную для продления срока службы), затем закрутите крышку и установите резервуар на место. Не превышайте максимальный объем 1,3 л.

Какую воду можно использовать? Можно ли добавлять моющее средство?

Используйте предпочтительно дистиллированную воду. Никогда не добавляйте моющее средство, ароматизатор, уксус или другие химические вещества в резервуар для воды, так как это повредит прибор и может быть опасно.

Как удалить накипь из пароочистителя JIMMY GT306?

Выключите прибор и отключите его от сети. Снимите резервуар и вылейте оставшуюся воду. Смешайте белый уксус и воду в равных частях (1:1), залейте в резервуар, оставьте на 1-2 часа (до 8 часов при сильном накипи). Слейте смесь, несколько раз промойте чистой водой, затем соберите прибор.

Что делать, если пар не выходит, а индикатор горит?

Это может быть вызвано перегоревшим парообразователем. Обратитесь к специалисту для ремонта. Также проверьте, не засорена ли насадка и не перегнут ли шланг.

Почему слышен шум в паровом шланге?

Вероятно, шланг перегнут или насадка расположена ниже горизонтальной линии. Выпрямите шланг и держите насадку вертикально, чтобы конденсат возвращался в нагреватель.

Из резервуара для воды течет, что делать?

Проверьте, не треснул ли резервуар или не деформировался. Если да, замените его. Убедитесь, что вы не заливаете горячую воду и что крышка плотно закручена.

Какие важные меры предосторожности?

Не допускайте детей к использованию прибора. Отключайте его при заполнении и очистке. Избегайте разбрызгивания пара. Не прикасайтесь к горячим частям. Используйте розетку с УЗО на 30 мА. Не перегибайте шланг.

Можно ли использовать прибор на всех типах тканей?

Да, пар подходит для большинства тканей. Для деликатных тканей проверьте на незаметном участке. Используйте прилагаемую гладильную доску для лучшего результата.

Как хранить прибор после использования?

Дайте остыть не менее 30 минут. Слейте оставшуюся воду, наклонив прибор. Обмотайте шнур вокруг основания. Храните в сухом месте, защищенном от прямых солнечных лучей.

Что делать, если поврежден шнур питания?

Не разбирайте самостоятельно. Шнур должен быть заменен производителем, его сервисным центром или квалифицированным специалистом во избежание опасности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GT306 JIMMY

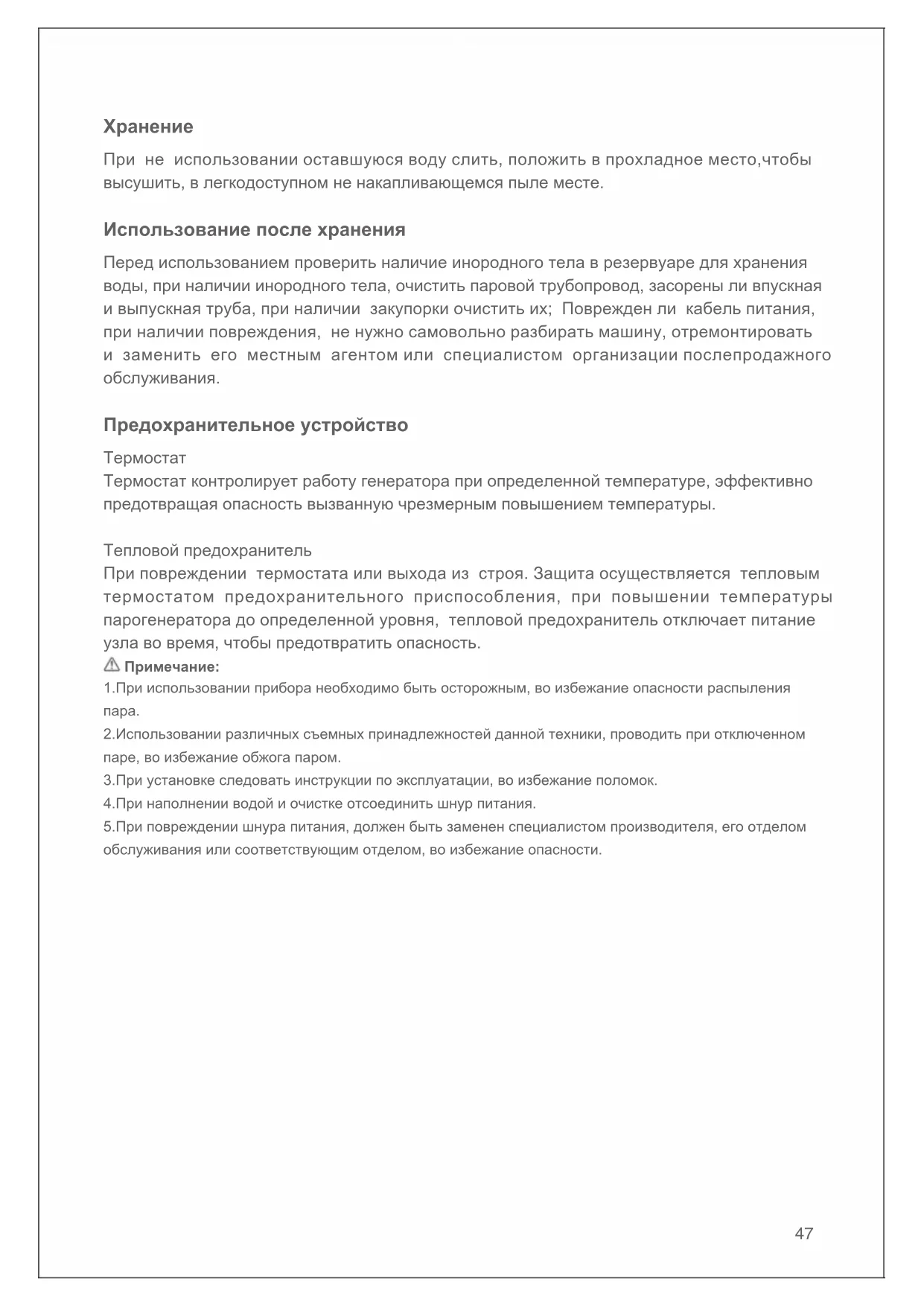

При не использовании оставшуюся воду слить, положить в прохладное место, чтобы высушить, в легкодоступном не накапливающемся пыле месте.

Использование после хранения

Перед использованием проверить наличие инородного тела в резервуаре для хранения воды, при наличии инородного тела, очистить паровой трубопровод, засорены ли впускная и выпускная труба, при наличии закупорки очистить их; Поврежден ли кабель питания, при наличии повреждения, не нужно самовольно разбирать машину, отремонтировать и заменить его местным агентом или специалистом организации послепродажного обслуживания.

Предохранительное устройство

Термостат

Термостат контролирует работу генератора при определенной температуре, эффективно предотвращая опасность вызванную чрезмерным повышением температуры.

Тепловой предохранитель

При повреждении термостата или выхода из строя. Защита осуществляется тепловым термостатом предохранительного приспособления, при повышении температуры парогенератора до определенной уровня, тепловой предохранитель отключает питание узла во время, чтобы предотвратить опасность.

Примечание:

1. При использовании прибора необходимо быть осторожным, во избежание опасности распыления пара.
2. Использовании различных съемных принадлежностей данной техники, проводить при отключенном паре, во избежание обжога паром.
3. При установке следовать инструкции по эксплуатации, во избежание поломок.
4. При наполнении водой и очистке отсоединить шнур питания.
5. При повреждении шнура питания, должен быть заменен специалистом производителя, его отделом обслуживания или соответствующим отделом, во избежание опасности.

Монтаж продукта

Распаковка

Открыть упаковку, вынуть пенопластовую прокладку, вынуть все комплектющие детали и материалы, вынуть паровой утюг из коробки и снять пластиковый пакет. Сохраните все комплектующие детали, материалы и упаковочные коробки для дальнейшей транспортировки и обслуживания.

Наименование деталей

Рукоятка Вешалка для одежды и брюк Гладильная доска Защитные перчатки Опорный стержень Емкость для воды Корпус Передняя крышка Ножной переключатель Подставка

Упаковочный лист

Наименование Корпус Опорный стержень Рукоятка		Вешалка для одежды и брюк
Наименование 1 1 1
Наименование Гладильная доска Гладильная ткань Защитные перчатки		Инструкция по применению
Наименование 1 1 1

Установка целой техники

Установка опорного стержня

Как показано на рисунке, при сборке прямо вставить опорный стержень в (Рис.1), при снятии опорный стержня, нажать кнопку освобождения вниз и потянуть опорный стержень вверх. (Рис.2)

⚠️ Примечание: кнопку снятия опорного стержня использовать только при снятии опорного стержня.

Регулировка опорного стержня

Сначало открутить гаечный ключ, затем максимально вытянуть опорный стержень, закрутить гаечный ключ. После использования демонтаж в обратном порядке. (Рис.3)

Установка вешалки для одежды и брюк

Сначало открутить гаечный ключ, затем закрепить вешалку на опорный стержень повернуть вешалку рукоятки назад и закрутить гаечный ключ. (Рис. 4).

Установка рукоятки

Установить шланг на корпус, после характерного «щелчка», указывающего, что он собран рукоятку прикрепить к подвеске рукоятки. (Рис.5,6)

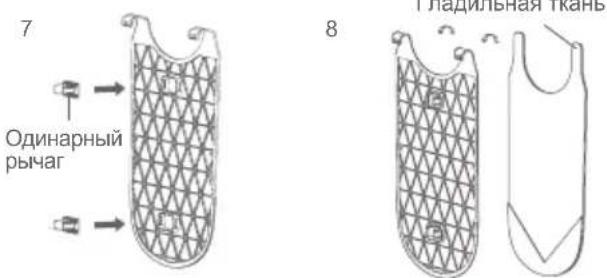

Прикрепите 2 одинарных рычага к гладильной доске, постелить гладильную ткань на гладильную доску и заправить два угла гладильной ткани на гладильную доску, после использования демонтаж в обратном порядке. (Рис.7,8)

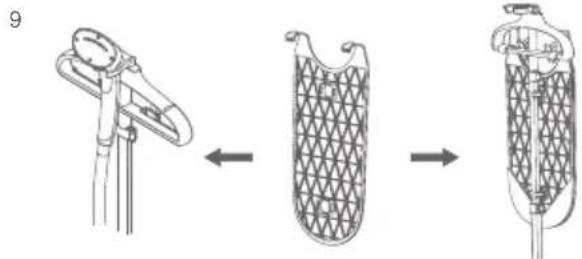

Затем повесить гладильную доску на вешалку, одинарный рычаг закрепить на опорный стержень, после использования демонтаж в обратном порядке. (Рис.9)

1 Опорный стержень 2 Кнопка снятия опорного стержня

3 Гаечный ключ

5 6 Вешалка рукоятки

7 Одинарный рычаг 8 Тладильная ткань

9

Использование изделия

Проверить перед их использованием

Перед использованием проверить наличие инородного тела в резервуаре для хранения воды, при наличии инородного тела, очистить паровой трубопровод, засорены ли впускная и выпускная труба, при наличии закупорки очистить их.

Заполнение резервуара для воды

Извлечь резервуар для воды, открутить крышку резервуара для воды в нижней части, залить воду (для продления срока службы техники рекомендуется использовать чистую воду), затем закрутить крышку резервуара для воды и поместить в основной блок. (Рис.10,11)

Соединить источник питания

Перед подключением вилки питания к электрической розетке убедитесь, что напряжение питания составляет 230 В, вилка питания и рука должны быть сухими.

Использование техники в целом

10 11 Резервуар для воды Крышка резервуара для воды Водонапорный бак

12 13 Остаточную воду вылить через отверстие Лампа-индикатор Шнур питания Ножная педаль

Повесить одежду на вешалку для одежды и брюк. После включения техники, загорится индикатор питания, нажать ножную педаль, загорится индикатор пара, и техника начнет работать. (Рис.12)

После использования нажать на ножной выключатель, чтобы выключить питание, отсоединить источник питания, поместить кабель питания вокруг основания и закрепить кабель питания с помощью платы с головкой.

Во избежание изгиба парового шланга в U-образной форме во время использования, держать шланг в вертикальном положении во время использования. Если вы слышите щелчок или видите пар во время использования, немедленно поднять шланг, и держать в вертикальном положении, чтобы вода утекла обратно, а затем обратно нагрелась для выпущения пара. После использования паровой утюг будет охлаждаться не менее 30 минут. Снять компонент и перевернуть основной блок, чтобы вытекла оставшаяся вода. Будьте осторожны, чтобы не обжечься. Вода, остающуюся между резервуаром для воды и основным блоком, вылить, чтобы предотвратить образование накипи. (Рис.13)

Использование вешалки для одежды и брюк

При глажке брюк, ширина брюк может регулироваться влево и вправо в зависимости от

ширины брюк, что удобно для использования. (Рис.14)

Очистка и обслуживание

Остаточную воду в области, где резервуар для воды соединен с корпусом, необходимо вылить для предотвращения образования накипи.

Если количество выпускаемого пара значительно меньше, чем раньше, или когда через короткое время пар перестает выпускать, очистить накипь, такую как карбонат кальция и минералы, накопленные на нагревательном компоненте парового утюга, мы рекомендуем очистить накипь следующим образом:

1. Выключить паровой утюг и отключить питание, снять опорный стержень и отодвинуть его от основного блока;
2. После того, как паровой утюг остынет до комнатной температуры, снять резервуар для воды с основного блока и слить оставшуюся воду из техники;
3. Смешать белый уксус с водой в соотношении 1: 1 (если накипи больше, увеличить, по мере необходимости, долю белого уксуса);
4. Медленно залить вышеуказанную смесь в резервуар для воды, смесь не должна выходить за пределы техники;
5. Оставить на 1-2 часа при комнатной температуре (если накипи много, увеличить время выдержки, но не превышать 8 часов);
   6.Вылить накипь из резервуара для воды и отверстия для пара;
6. Заполнить резервуар чистой водой, затем вылить. Повторять до тех пор , пока не выйдут остатк накипи и запах кислоты, чисто промыть резервуар для воды;
7. Собрать компоненты, чтобы продолжить их использование.

Предупреждение

Внимательно прочитать инструкцию перед использованием данной техники и сохранить их для дальнейшего использования.

Данное устройство предназначенно только для использования внутри помещения, не устанавливайте технику на стол, рабочую поверхность, устанавливать на ровной поверхности.

Во избежание опасности, не позволять детям или людям, которые не в состоянии самостоятельно использовать или не имеют соответствующего опыта, использования данной техники в одиночку.

При использовании данного устройства, использовать его с источником питания с защитным выключателем на 30 мА.

Перед использованием быть осторожным, из отверстия для выпуска пара может вылиться горячая вода, во избежание ожога.

Запрещается заливать воду после после включения источника питания, во избежания сушения.

Не заливать горячую воду в резервуар для воды, приводит к деформации резервуара для воды.

Не добавлять раствор, например чистящее средство, в резервуар для воды и не наливать в резервуар духи, уксус, крахмал, моющие средства или другие химические вещества.

При наличии воды в резервуаре для воды, держать в вертикальном положении, не бросать, не трясти, чтобы вода не вылилась из емкости.

При использовании, не отходить от техники ,не позволять детям трогать, не позволять трогать людям, которые не в состоянии позаботиться о себе.

Не вытягивать шланг при обычном использовании, во избежание разбрызгивания пара или воды.

Перемещать утюг вверх и вниз по вертикали, не гладить утюгом на плоской поверхности или рабочей зоне, так как это приведет вытеканию воды.

Во избежание ожогов не прикасаться к горячим деталям или паровыпускателю, осторожно слить воду.

Не сгибать направляющую трубу и не забивать воздухозаборник, так как это может привести к слишком высокому давлению воздуха и несчастному случаю.

После использования дать корпусу остыть естественным образом. При не использовании, вынуть шнур питания.

При не использовании, отсоединить шнур питания, обернуть шнур питания вокруг основания и закрепите шнур питания с помощью платы на головке на шнур питания.

Внимание, разъем, розетку и источник питании, не вынимайте разъем, потянув за нее. Вытяните разъем из розетки.

При протечке, немедленно прекратить ее использование и попросить специалиста отремонтировать ее.

Данное устройство необходимо чистить и обслуживать после использования в течение определенного периода времени (один месяц или после заполнения 10 раз резервуара для воды подряд).

Отключать шнур питания при чистке, ремонте или чистке грязи в нагревателе.

При обнаружении поврежденных деталей изделия, сообщить об этом специалисту для

проведения ремонта. Неправильный ремонт приведет к несчастным случаям.

Не разбирать технику без разрешения. Это может привести к опасности. При повреждении, необходимо обратиться в назначенный сервисный центр компании или найти специалиста для ремонта и замены.

При повреждении шнура питания, он должен быть заменен специалистом производителя, его отделом обслуживания или соответствующим отделом, во избежание опасности.

Устранение неисправностей

Проверить следующие пункты, прежде чем обращаться в отдел обслуживания.

Явление Возможная причина Решение
Нет пара, индикатор не горит	Подключена ли розетка Подключить разетку
	Поврежден ли выключатель	Попросить специалиста проверить и отремонтировать
	Поврежден ли плавкий предохранитель
Нет пара, но индикатор горит	Сгорел парогенератор	Попросить специалиста отремонтировать
Спринклер протекает	Спринклер разрушен или нет Сменить спринклер
	Использование на плоской поверхности	Вертикальное движение вверх и вниз
Утечка воды при подсоединении паропровода	Устарело ли уплотнительное кольцо Replace the sealing ring
	Слабая связь Tightten connection of steam hose
Вытечка воды из резервуара для воды	Резервуар для воды сломан или имеет отверстия	Заменить резервуар для воды
Деформация резервуара для воды	Добавляли ли горячую воду
	Добавляли ли другие химические средства
Снижение количества выпускаемого пара	Закупорен ли трубопровод накипью	Удалить грязь с помощью профессиональных чистящих средств
	Напряжение слишком низкое Добавить регулятор
	Повреждение выключателя или повреждение нагревателя	Попросить специалиста проверить отремонтировать
Звук внутри паровой трубы	Во время использования паровыпускатель находится ниже горизонтальной линии	Выпрямить паровую трубу для улучшения паровыпускателя
	Во время использования паровыпускатель находится ниже горизонтальной линии
Желтое вещество внутри резервуара для воды	Паровой утюг образует накипь	Следовать методу очистки в разделе «Чистка и уход».

Техническая характеристика продукта

Технологический параметр

Тип наземного устройства управления GT306
Тип наземного устройства управления 230V~
Ном. частота 50Hz
Номин.мощность 1600W
Объем водяного бака 1.3L
Шум	< 70dB(A)
время эксплуатации	>30min
Время ожидания пара	< 40s
Расход пара	>30g/min
Длина шнура питания 1.6m

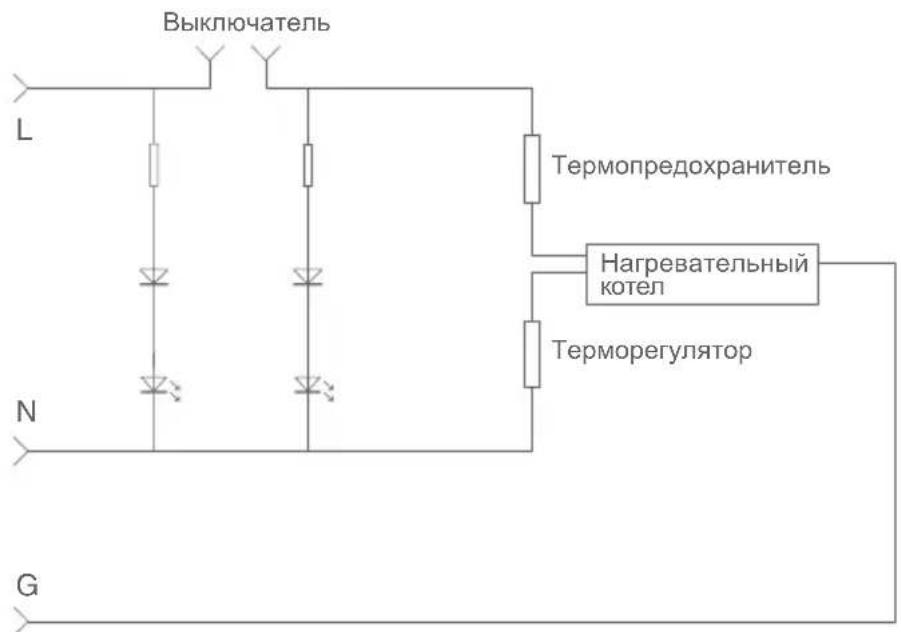

Электросхема

Выключатель L N G Термопредохранитель Нагревательный котел Терморегулятор

Информация о завод-изготовителе

Завод-изготовитель Kingclean Electric co., Ltd

Адрес Китай, пров. Цзянсу, г. Сучжоу, новый район, ул. Сянъянлу 1, 215009

Утилизация

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться подходящей переработке для повторного использования содержащегося в них сырья.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Возможны изменения без предварительного уведомления.

Указание по поводу гарантии

этот продукт имеет два года гарантии с момента покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей.
