Tipo di prodotto	Forno da incasso
Marca	Samsung
Modello	NV7B41201AS
Dimensioni (L x A x P)	595 x 596 x 570 mm (unità principale)
Dimensioni d'incasso	560 x 579 x 549 mm
Peso	31,7 kg
Alimentazione	230-240 V, 50 Hz
Potenza massima	3500-3850 W
Capacità	76 L
Numero di modalità di cottura	12 modalità (tra cui Convezione, Classico, Grill, Vapore naturale, ecc.)
Grill	Grill grande, Grill Eco, Grill ventilato
Vapore naturale	Sì
Cottura automatica	20 programmi
Sonda termica	Inclusa
Preriscaldamento rapido	Sì
Pulizia	Pulizia a vapore e pirolisi
Sicurezza bambini	Sì
Chiusura morbida della porta	Sì
Blocco meccanico	Sì
Wi-Fi integrato	Sì
Illuminazione interna	Lampadina alogena 25-40 W, 220-240 V, resistente a 300°C
Classe energetica	A+
Consumo in modalità standby	1,0 W (senza rete)
Accessori forniti	Griglia metallica, teglia da forno, vassoio universale, vassoio molto profondo, sonda termica, vassoio vapore, guide telescopiche a seconda del modello

Domande frequenti - NV7B41201AS SAMSUNG

Come installare correttamente il forno?

L'installazione deve essere effettuata da un elettricista qualificato. Rispettare le dimensioni d'incasso (560 x 579 x 549 mm) e lasciare uno spazio di almeno 5 mm su ogni lato. Garantire una ventilazione sufficiente (fori di scarico di almeno 50 mm).

Cosa fare al primo utilizzo?

Pulire l'interno e far funzionare il forno in modalità Convezione a 200°C per un'ora per bruciare i residui di fabbricazione. Aerare la stanza durante questo periodo.

Come impostare l'ora sul forno?

All'accensione, l'ora lampeggia. Ruotare la manopola di selezione del valore per impostare l'ora, premere OK, quindi fare lo stesso per i minuti. Per modificare in seguito, tenere premuto il pulsante Funzione per 3 secondi.

Come utilizzare la cottura automatica?

Ruotare il selettore di modalità su Cottura automatica, scegliere un programma (da A1 a A20) con la manopola, quindi selezionare il peso/porzioni. Il forno regola automaticamente tempo e temperatura. Per i programmi con preriscaldamento, posizionare gli alimenti dopo il segnale acustico.

Come pulire efficacemente il forno?

Utilizzare la pulizia a vapore per sporco leggero (versare 400 ml di acqua sul fondo, ciclo di 26 min). Per i residui grassi, utilizzare la pirolisi (1h50 a 2h30). Rimuovere tutti gli accessori prima della pirolisi. Pulire manualmente le macchie ostinate dopo il raffreddamento con un panno morbido.

La porta del forno è smontabile per la pulizia?

Sì. Aprire la porta, inclinare i fissaggi delle cerniere verso l'esterno, quindi sollevare la porta a 70° e rimuoverla. Per i vetri, rimuovere le viti laterali e le coperture, quindi estrarre i vetri. Pulire con acqua saponata e riassemblare nell'ordine inverso.

Come attivare la sicurezza bambini?

Tenere premuto il pulsante Illuminazione del forno per 3 secondi per bloccare tutti i comandi. Ripetere l'operazione per sbloccare.

Cosa fare se il forno non si riscalda o si spegne?

Verificare che il forno sia alimentato e che l'interruttore non sia scattato. Assicurarsi che la porta sia ben chiusa. Se il problema persiste, scollegare il forno per 30 secondi e ricollegarlo. Consultare i codici di errore (es. C-d1, C-20) nel manuale.

Come sostituire la lampadina del forno?

Spegnere e scollegare il forno. Rimuovere il coperchio in vetro ruotando in senso antiorario. Sostituire con una lampadina 25-40 W / 220-240 V resistente a 300°C (tipo alogena). Utilizzare un panno asciutto per maneggiare la lampadina. Reinstallare il coperchio.

Il forno può essere connesso in Wi-Fi?

Sì. Tenere premuto il pulsante Wi-Fi per 3 secondi, selezionare l'opzione 2, quindi attivare il Wi-Fi. È possibile utilizzare l'app Samsung SmartThings per controllare il forno a distanza. La frequenza Wi-Fi è 2412-2472 MHz.

MANUALE UTENTE NV7B41201AS SAMSUNG

Vanjska strana pecnice

Zi ciencje vanstine pecnice, kao 5o su vrata pecnice. rucica i zaslon koristite mekanu krpu za ciencje biagi deterdzent ili toplu vodu s deterdzentom, a cbrisite je kuhinjskm papirom ili sanum kropm.

Masnoca i prjavstina moqo ostali oko ruice zbog vrucg zraka koji dolazi iznutra. Preporuuje se ciencje ruice nakan svake upotrebe.

Pribor

Pribor operile nako swake upotrebe i obrisite ga kuhinjskm runikom. Za ukananje tvrdokorne prjavstine namcitc koristeni pribor u toplu vodu s deterdzentom 30 minute prije ciscenja.

Povrsina s katalitickim emajlom (samo primjenjivi modeli)

Dijelovi koji se mogu ukoniti prekriveni su tamnosivim katalitckim emajom. Mogu biti zapriljani uljem il masa koja prska zbog cirkulirajuce vraka tijekom grijanja vruim zrakom. Na ta prijavstina izgori pri lemperaluri od 200 C ilii visim temperalurama.

1. Izvadite sav pribor Iz pecnice.
2. Ostiste unutrasnjost pecnice.
3. Odaberite nacin rada Vruci zrak s maksimalon temperaturom iPokrenite ciklus na jegan sat.

Vrata

Nemoje uklanjati vrata pecnice, osim u svru h ciencenja Kako biste uklonili vrata zbog ciencenja, sijedite ove upute.

UPOZORENJE

Vrata pecnice su te5ka.

1. Otvorite wrata i prebacite spojnic na obje sarke.

1. Zatvorite vrata na priblizno 70^ . Drzite vrata pečnicke za bodne strane objema rukama te ih podignite i zivucite prema gore tako da se uklone sarke.
2. Coperile wata cistom krpm namocenom u saponiciu.

1. Nakon ciścenja silijedte navedene korake 1 i 2 obstruţim redosljćdom kako bistno poinovno postavilni vrata na pečnico. Pobrinite se da spojnic dosejednu na sarkc na ocbr strane.

Staklo vratima

Ovnsno o modelu, vrata pecnice opremljena su 3-4 plote sta kla, prisionjene Jedna uz drugu. Nemole uklanjati staku u vratima, osim u svru hiccenja. Kako biste uklonil staklu vralima zbog ciecenja, sijedje ove upute.

Sta se nalazi u pakovanju

Provene da II se svi delavi i dodatni elementi nalaze u pakovanju. Ako imate problema sa pecnicam ili dodatnim elementina, abratite se lokalnon centru za korisnikcu podrisku kompanije Samsung ili prodavcu.

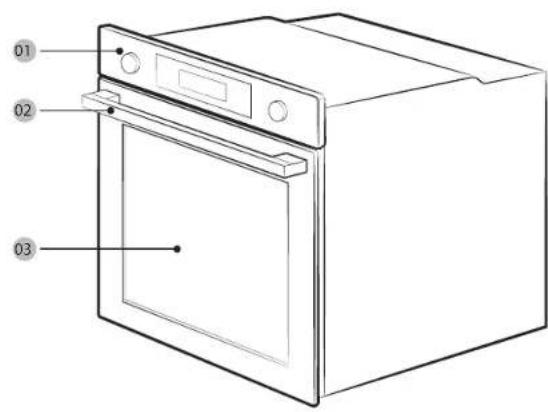

Kratak pregled pecnice

01 Kontrolna table
02 Drska na vratima
03 Vrata

Dodatni elementi

Uz pecnicu dobjate i raze dodatne elemente koji olaksawuaj priremu nrane.

Manuale dell'utente e di installatione

NV7B411*/NV7B412/NV7B413/NV7B414*/

NV7B415*/NV7B411C /NV7B412C /NV7B414C

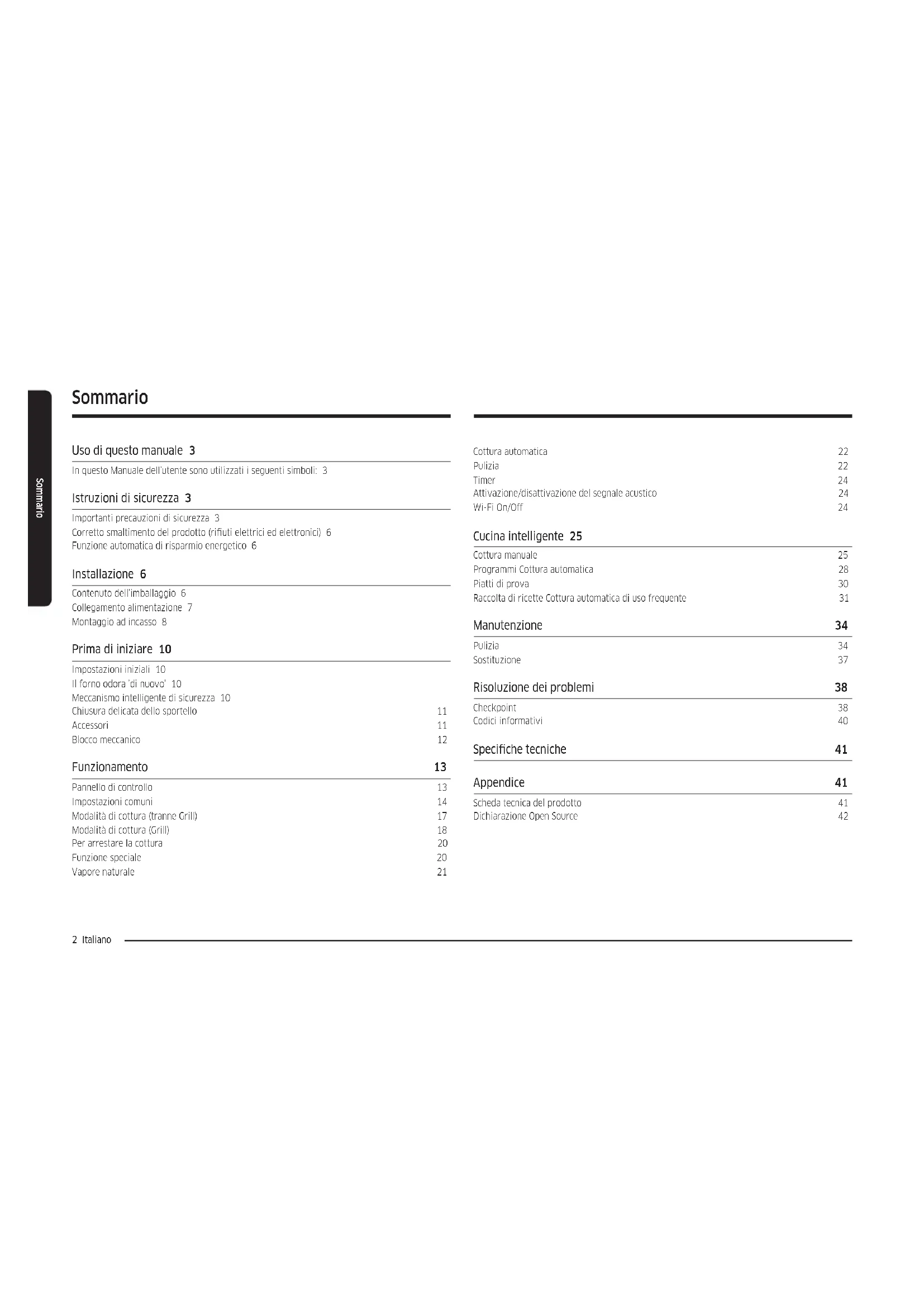

Sommario

Uso di quello manuale 3

In questo Manuale dell'utente sono utilizzati i segunti simboli: 3

Istruzioni di sicurezza 3

Importanti precauzioni di sicurezza 3

Corretto smaltimento del prodotto (rifuti elettrici ed elettronici) 6

Funzione automatica di risparmio energetico 6

Installazione 6

Contenuo dell'imballaggio 6

Collegamento alimentazione 7

Montaggio ad Incasso 8

Prima di Iniziare 10

Impostazion iniziali 10

Il foro odora'dinuovo' 10

Meccanismo intelligente di sicurezza 10

Chiusura delicata dello sportello 11

Accessori 11

Blocco meccanico 12

Funzionamento 13

Pannello di controllo 13

Impostazioni comuni 14

Modalità di cotura (tranne Grill) 17

Modalità di cattura (Grill) 18

Perarrestare la cottura 20

Funzione speciale 20

Vapore naturale 21

Cottura automatica 22

Pulizia 22

Timer 24

Attivazione/disattivazione del segnale acustico 24

Wi-Fi On/Off 24

Cucina intelligente 25

Cottura manuale 25

Programmi Cottura automatica 28

Piatti di prova 30

Raccolta di ricette Cottura automatica di uso Frequente 31

Manutenzione 34

Pulizia 34

Sostituzione 37

Risoluzione dei problemi 38

Checkpoint 38

Codici informati 40

Specifiche tecniche 41

Appendice 41

Scheda tecnica del prodotto 41

Dichiarazione Open Source 42

Uso di quello manuale

Graie per aver acquistato un Forno da incasso SAMSUNG.
Qesto manuale contiene informazioni importanti per la vostra sicurezza e struzioni per un uso e
una manutenzione corretti del vosto prodotto.
Si prega di leggere completingamente questo Manuale dell'utente prima di utilizzato il prodotto e di
conservare esta documentazione per future esigenze.

In questo Manuale dell'utente sono utilizzati segunti symboli:

AVERTENZA

Pericolò pratiche non sicure che possono causare lesions personali gravi e/o danni materiali.

ATTENZIONE

Pericolò pratiche non sicure che possono causare lesioni personali e/o danni materiali

NOTA

Consiglio, raccomandazioni e informazioni utili per un uso corretto del prodotto.

Istruzioni di sicurezza

L'installation del forno ne deve essere effettuata esclusivamente da un electricista qualificato. L'installatore e responsabile del collegamento elettrico dell'appareccchio in base alle normative relative alla sicurezza

IMPORTANT PRECAUZIONI DI SICUREZZA

AVVERTENZA

L'apparecchio non è inteso per l'uso da parte di persona (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, inesperte o prive di una adeguata conoscenza, a meno che una persona responsable per la loro sicurezza fornisca loro una corretta supervisione e istruzione all'uso.

Sorvegliare i bambini affinché non giochino con l'apparecchio. Ilsystemadi sconnaissancedeve essere incorpato nel cablaggio secondo quanto previsto dalne normative vigenti.
Questo apparecchio deve poter essere scollegato dall'alimentazione una volta installato.La disconnessione è ottenibile permottendo il libero accesso alla spina del cavo di alimentazione o incorpando un interrottore nel cablaggio seguondo le specifiche di cablaggio. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al produttore, a un tecnico dell'assistenza o un tecnico specializzato al fine di evitare potenziali pericoli.

Istruzioni di sicurezza

Tra i metodi di fissaggio non è previsto l'uso di adesivi in quanto non sono considerati un metodo di fissaggio affidavitile.

Questo appearecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oswana esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsable o nel caso in cui abbiano ricevuto informazioni specifiche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi adesso associati. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini sulla supervisione di un adulto. Tenere il prodotto e il cavo di alimentazione lontano alla portata di bambini di età inferiore a 8 anni.

Durante I'uso quello prodotto diventa bollente. Prestare attenzione a non toccare gli elementi riscaldanti all'interno del forno.

AVVERTENZA: Le parti accessibili divertano bolenti durante l'uso. Tenere i bambini lontani dal prodotto.

Per pulire lo sportello del forno non utilizzato prodotti abrasivi o raschietti di metallo; potrebbero graffiare la superficie e ciò potrebbe mandare in frantumi il vetro.

Se il dispositorio è dotato di una funzione di pulizia automatica, l'eventuale condensa deve essere rimossa prima di procedere con la pulizia e tutti gli strumenti devono essere estratti dalorno durante la fase di emissione del vapore o di pulizia automatica. La funzione di pulizia dipende dal modello.

Se questo apparecchio è dotato di una funzione di pulizia automatica, durante lo svolgimento di tale funzione le superfici potrebbero divertare molto più calde del normale e pertanto si consiglia di tenere i bambini lontani dall'apparecchio. In caso di uso di apparecchiature dotate di processi di pulizia pirolitica, alcuni animali, in particolare gli uccelli, possono risultare sensibili ai fumi ed alle fluttuazioni termiche locali durante il processo di pulizia pirolitica e pertanto dovrebbero essere spostati in una zona ben ventilata durante tali processi.

Ventilare il locale durante ed al termine del processo di pulizia pirolitica. La funzione di pulizia dipende dal modello.

Utilizzare solo il termometro da forno (sonda) racommando per quello apparecchio. (Solo modello con sonda per carne).

Non usare un pulitore a vapore.

AVVERTENZA: Assicurarsi che l'apparecchio sa spento prima di sostituire la lampadina in modo da evitare possibili scariche elettriche.

L'apparecchio non deve essere installato dietro uno sportello decorativo ad evitare il suo surriscaldamento.

AVVERTENZA: Il prodotto e le sue parti accessibili sono diventare bolenti durante l'uso. Prestare attenzione a non toccare gli elementi riscaldanti all'interno delorno. Tenere i bambini con età inferiore ad 8 anni lontani dal prodotto a meno che non siano costamente sorvegliati.

ATTENZIONE: Il programma di cottura deve essere monitorato. Un programma di cottura breve deve essere costamente monitorato.

Lo sportello e la superficie esterna possono diventare bolenti durante l'uso del prodotto.

La temperatura delle superfici accessibili potrebbe essere molto elevata quando l'apparecchio è in funzione. Le superfici sono diventare bollienti durante l'uso.

Inserire la griglia in posizione con le parti sporgenti (fermi su entrambi i lati) rivolti verso avanti in modo che la griglia sia in grado di sostenere carichi pesanti.

ATTENZIONE

Se il forn o risulta dannegliato durante iltrasporto,non collegario alla corrente elettrica.
Qesto prodotto deve essere collegato alla corrente elettrica solo da un tecnico qualificalo,
In caso di guasto o danni al prodotto, non tentare di utilizzarlo.

Le riparazioni devono essere eseguite esclusivamente da tecnici qualiificati. Riparazioni improprio possono comportare gravi lesioni personali. Se il prodotto necessita di riparazione, contattare il Centro di assistenza SAMSUNG o il rivenditore.

Non lasciare che la spina o il cavo di alimentazione tocchino il forno.

Il formo deve esere collegato all'alimentazione elettrica mediante salvavita o fusible approvato per l'uso. Nonutilizzare prese multiple o prolonghe.

Durante una riparazione o la pulizia scollegare il prodotto alla corrente elettrica.

Prestare attenzione nel collegare dispositivi elettrici alle prese vicino al forn.

Se questo prodotto è dotato di funzione vapore o collura a vapore, non utilizzarlo se la cartuccia di alimentazione dell'accu e danneggiata. (Solo per modeli dotati di funzione vapore).

Se la cartuccia è danneggiata o rottà, non utilizzato il prodotto e contattare il più vicino Centro di assistenza autorizzato. (Solo per modeli dotali di funzione vapore).

Questo forno e stato progettato solo per la cottura domestica di alimenti.

Durante l'uso le superfici interne divertano bollenti e possono causare usioni. Non toccare gli elementi riscaldanti o le superfici interne del forno fino a quando non si siano raffreddate. Non conservare all'interno del forno sostanje infammabili.

Le superfici del forno divertano bollenti quando il prodotto viene utilizzato ad alta temperatura per un lungo periodo di tempo.

Prestare attentione quando si apree lo sportello del forno durante la collura poiché possoro fuoruscire aria calda e vapore.

Durante la cottura di piETANze con ingredienti a base alcoIcA, a causa delle alte temperatures. I'alcool cui transformarsi in vapore e incendiari se viene a contatto con una parte rovente del forno.

Per la sicurezza dell'utente si sconsiglia l'uso di sistemi di pulizia ad acqua ad alta pressione o a getto di vapore.

Durante I'uso delorno, tenere i bambini a distanza di sicurezza.

I cibi surgelati, per esempio le pizze, devono essere cotti sulla griglia più grande. Se si usa la teglia di cottura, potrebbe deformarsi a causa della notevole variazione di temperatura.

Non versare acqua sul fondo del forno quando e caldo. La superficie smaitata potreboe danneggiarsi.

Durante la cottura, lo sportello del fornouve rimanere chiuso.

Non copire il fondo del forn o con un foglio di alluminio c non appoggiarvi teglie o recipienti. Il foglio di alluminio blocca il calore, e ci do potrebbe danneggiare la superficie smaltata del forn e causare una cottura non ottimalc dei cibi.

Sulla superficie smallata del forno, i succhi di frutta lasciano macchie che potrebbero risultare indeleibili.

Per cuocere torte molto umide,utilizzare la teglia profonda.

Non appoggiare recipienti sullo sportello aperto del forno.

Tenere i bambini lontano dallo sportello durante I'apertura o la chiusura del forno per evitare che possano subire urti o che le ditta possano rimanervi intrappolate.

Non saline, sdralarsi, sedersio appoggiare oggetti pesanti sullo sportello aperto del fornso.

Non aprime lo sportello con forza eccessiva.

AVERTENZA: Non scollegare l'appareccio dall'alimentazione elettrica anche al termine della cottura.

AVVERTENZA: Non lasdiare aperlo lo sportello quando il fornso è in funzione.

Istruzioni di sicurezza

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicable nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione (un contento ldata spazzatura con ruote barrato da una croce con una banda nera sulla). Indica che il prodotto e i relativi accessori elettronici (quali caracabatterie, cuffia e cavo USB) non devono essere smaluti come rifiuti urbani misti al termine del ciclo di vita ma devono essere raccotti separamente in modo da permefterne il riutilizzo, il riciclaggio e altri forme di recupero in conformità alla normativa vigiente. I rifiuti derivanti da apparecchiture elettriche e elettroniche possono. infatti, contenere sostane dannone e pericolose che, se non correttamente gestite, costituiscono un pericolo per l'ambiente e la salute umana.

Lutente ha, quindi, un ruolo attivo nel cido di recupero e riciclaggio dei rifiuti di apparentecchiaureletriche edelettroniche.

Al fine di evitare eventuali danni all'ambiente o alla salute causati da uno smallamento non corretto, si invita pertanto l'utente a separare il prodotto e i sudetti accessori da alti tipi di rifiuti, conferendoli ai sistemi di ritiro e di raccola autorizzata seconde le normative locali.

Cii utenti domestici possono segnare gratuiteamente l'apparecchiatura che desiderano smaltire al rivenditore, al momento dell'accordo di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almono 400m^2 è inoltre possibile segnare gratuiteamente,enza obbligo di acquisto,i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Cui utenti professionali (imprese e professionisti) sono invitatai a contattare il proprio fornitori e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto è relativi accessori elettronici non devono essere smaliti unitamente ad和其他 rifiuti commerciali.

Per maggiori informazioni sull'impegno ecologico di Samsung e gli obblighi normativi specifici del prodotto es. REACH, WEEE, Batterie visare la pagina:

Funzione automatica di risparmio energetico

Luce: Durante la cottura é possible spegnere la luce premendo il tasto 'Luce forma'. Per favore il risparmo energetico, la luce del forno si spegne dopo alcuni minuti dall'avvio del programma di cottura.

Installazione

AVVERTENZA

Questo prodotto e dedicato ai prodotti a incasso.

Questo forno deve essere instalato da un tecnico qualificato. L'installatore e responsabile del collgamento eletrico del forno in base alle normative relative alla sicurezza.

Contenuo dell'imballaggio

Verificare che tutte le parti e gli accessori siano contenvuti nell'imballaggio del prodotto. In caso di problemi con il forno o con gli accessori, contallare un Centro di assistenza autorizzato o un rivenditore Samsung.

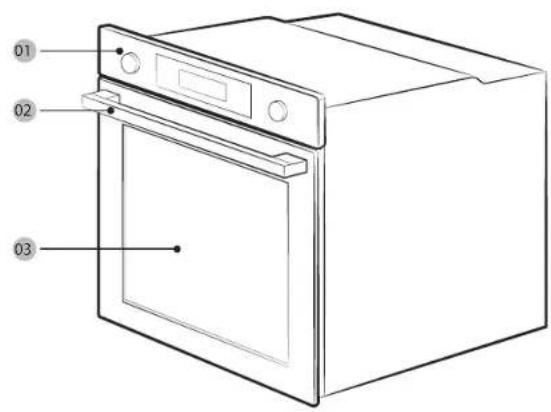

Il forn o in breve

01 Pannello di controllo

02 Maniglia dello sportello

03Sportello

Accessor

Il foro e dotato di diversi accessori utili per la preparazione di diversi alimenti.

Griglia Inserto griglia *Teglia da forn o

Teglia multiuso " Teglia profonda ' Sonda per carne

Teglia per la collura a vapore

2 vili (M4 L25)

NOTA

La disponibilità degli accessori contrassegnati da un asterisco (") dipende dal modello del forn.

Collegamento alimentazione

01 MARRONE o NERO

02 BLU C BIANCO

03 GIALLO e VERDE

Inserire la spina del foro in una presa elettrica. Se una presa a spina non è disponibile acause di limitazioni nella corrente crogata, usare un interrottlore sezioneatore multipolare (con almeno 3 mm di spazio tra i poli) al fine di soddisfare i requisiti di sicurezza. Usare un cav o dil alimentazione di lunghezza sufficiente per soddisfare le specifiche H05 RR-F o H05 VV-F, con una sezione minima di 1,5 2,5mm^2

Corrente nominale (A) Area sezione	trasversale min.
10 < A ≤ 16 1,5 mm2
16 < A ≤ 25 2,5 mm2

Per le specifie elettriche, consultare I'etichetta apposta sul prodotto.

Apire il retro del forn o con un cacciavite er rimuovere le viti fissate sul gancio del cavo. Quindi collegare i fili elettrici ai terminali relativi.

I. terminale (1) é progettato per una corretta messa a terra. Collegare per primo il cavo gialloverde (messa a terra) che dedve esscre di lungnezza maggiore rispettoagli altri. Sc si utilizzza una presa a sola, la spina dedve essere sempre accessibile anche volte l'installazione del forn.

Samsung non é responsable per eventuale incidenti causati da una impropria o mancante messa a terra.

AVVERTENZA

Non schiacciare o torcere i cavi durante l'installazione e teneri lontani delle parti del forn che emettono calore.

Installazione

Montaggio ad incasso

In caso di Installazione del forn o ad incasso, l'alloggamento delve preveciere che le superfici in plastica inesso contente siano resistenti fino a 90^ Samsung non potra essere ritenuta responsabile per eventuale danni ai mobili provocati dal calorie emesso dal forn. Il forn sieve assuette adequately ventilato.Per consentire la ventilatione, lasciare uno spazio di circa 50~mm tra il ripiano inferiore del mobil e la parette. Se si installa il forn al di scotto di un piano cottura, seguire le istruzioni fornite dal produttore del piano cottura.

Dimensioni necessarie per l'installazione

Forno (mm)

A 560 G 503
B 166 H 481
C 383 I 21
D 45 J 549
E 596 K 579
F 599 L 559

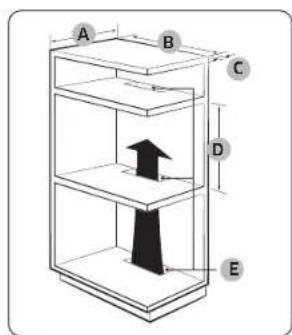

Struttura a incasso (mm)

A Min. 550

B Min. 560

C Min. 50

D Min. 590 - Max. 600

E Min. 460 x Min. 50

Struttura a incasso sotto lavello (mm)

A Min.	550
B Min.	560
C Min.	600
D	Min, 450 x Min, 50

NOTA

Il teloio integrato deve disporre di apertura di ventilazione (D) per ventilare il forno e favorire la circolazione dell'aria.

Installazione con un piano cottura

Per installare un piano cottura sopra al fornecarificare i requisiti di spazio di installmente nellaguida all installatione ()

Montaggio del forno

Lasciare uno spazio (A) di almeno 5 mm tra il forn ogni lato dell incasso.

Lasciare almeno 3 mm di spazio (B) in modo che lo sportello sa apra e si chiuda liberamente.

Inserire il forn o nella struttura a incasso e fissario. saldamente su entrambi i lati con 2 viti.

Al termine dell'installazione, rimuovere la pellicola protettiva. Il nastro e tutti gli altri materiali da imballaggio ed estrarre gli accessori in dotazione dall'interno del forno. Per estrarre il forno alla struttura, prima togliere corrente al forno, quindi rimuovere le due viti su ambo i lati del forno.

AVVERTENZA

Il forn o richiede una adegua ventilatione per un funzionamento normale. Non ostroire per alcun motivo le apertura di ventilazione.

NOTA

L'aspetto effettivo del formo dipende dal modello scelto.

Prima di iniziare

Impostazioni iniziali

Alla prima accensione del forn, sul display comparirà l'orario preimposto "12:00" e le cife delle ore lampeggiano ("12"). Seguire i passaggi indicati sotto per impostare l'ora corrente.

1. Con le ci fibre delle ore lampeggianti, rotatore il seletto dei valori (seletto di destra) per impostare Iora, quando premere OK per passare alle ci fibre dei minuti.

1. Con le ci fibre dei minuti lampeggianti, ruotare il seletto dei valori per impostare i minuti, cui di premere OK.

Per modificare I'orario corrente dopo la prima impostazione, tenere premuto per 3 secondi il tasto (2)seguire i passaggi descritti soora.

Il forn o odora'di nuovo

Prima di utilizzare ilorno per la prima volta è necessario eseguire una pulizia iniziale per eliminare il tipo odore 'di nuovo'.

1. Rimuovere tutti gli accesson dal forno.
2. Utilizzare il forno a 200^ in modalita Convezione 200^ o Convenzionale 200^ per un'ora. Questo processo consentire di bruciare eventuali sostanze post produzione residue.
3. Al terminne, spagnere il fornso.

NOTA

• Al primo utilizzato si potrebbe notare del fumo all'interno del fornso nelle e in funzione. Tuttavia, io non indica un guasto al prodotto.
• All augmentare della temperatura del vano cotta nel periodo iniziale, è possible che si trovino delle macchie sul veto interno dello sportello. In tal caso, spegnerne il forn e attendere che si raffreddi. Quindi, usare carta da cucina o detergente neutro con un panno pulito per pulire il veto interno.
• E inoltre importante assicurarsi di utilizzare il forno in un ambiente di cucina ben ventilato.

Meccanismo intelligente di sicurezza

Arendo lo sportello molto il forno è in funzione, la luce interna si accende è sulla ventola sia gli elementi riscaldanti si interrompono. Cio serve a prevenire eventuali lesioni quali bruciature o perdite energetiche superfue. Se cià accadesse, chiudere lo sportello e lasciare che il forno riprenda automaticamente a funzionare poichè cià non indica una condizione di erre.

Chiusura delicata dello sportello (solo per modelli applicabili)

Il formo da incasso Samsung è dottato di un meccanismo di chiusura ammortizzata che chiude lo sportello delicatamente e silenzioso.

Nel chiudere lo sportello, le cerniere appostamente progettate ammortizzano la sportello pochi centimetri prima della posizione finale. Questa funzione dona comforte permette la chiusura delicata e silenziosa dello sportello.

(La disponibilità di questa funzione dipende dal modello del fornò).

Lo sportello inizia a chiudersi delicatamente a circa 15 gradi e s chiude competente entro 5 secondi.

Accessori

Prima di utilizzare gli accessori per la prima voita pulirli accuramente in acqua calda e detersivo e asciugarli con un panno morbido.

01 Livello 102 Livello 2
03 Livello 3 04 Livello 4
05 Livello 5

• Inserire l'accessorio nella posizione corretta all'interno del forn.
• Lasciare almeno 1 cm di spazio tra l'accessori ed il fondo del forn o da eventuali与其他 accessori.
• Prestare molto attenzione nel rimuovere penile o/o accessory dal fornso. Le pietanze o gli accessori bolenti sono possono causare usioni.
  Gi accessioni si possono deformare durante la fase di riscaldamento. Una volta reffreddati recuperano l'aspetto e la forma originali.

Prima di iniziare

Utilizzo di base

Per i migliorari resutati, si consigilia di familiarizzare con l'uso di agli accessario.

Griglia La griglia è usata per grigliare e arrosti. Inserire la griglia in posizione con le parti sporgenti (fermo corsa su entrambi i lati) rivolti verso avanti.

Inserto griglia * L'inserto griglia viene utilizzato in combinazione con la teglia per evitare che il liquido prodotto dai cibi goccioli sul fondo del fornò.

Teglia da fornò * La teglia da fornò (profondità: 20 mm) è utilizzata per cuocere torte, biscotti e altri dolci. Inserire il lato inclinato sul davanti.

Teglia multiuso * La teglia multiuso (profondità: 30 mm)iene utilizzata per cuocere e arrostit. Usare la griglia per evitare il versamento di liquidi sul fornò. Inserire il lato inclinato sul davanti.

Teglia profonda * La teglia profonda (profondità: 50 mm)iene utilizzata per arrostito con o除去 inserto griglia. Inserire il lato inclinato sul davanti.

Sonda per carne * La sonda per carne misura la temperature interna della carne da cuocere. Usare solo la sonda per carne fornita in dotazione con il fornò.

Guide telescopiche * Usare la piatra della guida telescopia per insertire la teglia come segue: 1. Estendere la piatra della guida fuori dal fornò. 2. Inserire la teglia sulla guida e farla scorrere all'interno del fornò. 3. Chiudere lo sportello del fornò.

Teglia per la cottura a vapore * Utilizzare teiglia per la cottura a vapore solo in modalità Vapore naturale. Disicare la teglia nella parte inferiore centrale delle scomperto e riempriria di acqua pulita. Poiché la teglia si surriscala durante o subito dopo la cottura, assicurarsi di utilizzato quanti da fornò o attendere che il fornò si raffreddi completeness per rimuovere la teglia.

NOTA

La disponibilità degli accessori contrassegnati da un asterisco (*) dipende dal modelo del forn.

Blocco meccanico (solo per modelli applicabili)

Installazione

Disinstallazione

Blocco/sblocco

1. Inserire la parte sottile (A) del blocco meccanico nella corrispondente fessura della maniglia del blocco come sostrato.

2. Stringere la vite sulla maniglia del blocco.

3. Allentare e rimuovere la vite alla maniglia del blocco.

Per aprir la sportello, sollevare leggermente la maniglia del blocco per sbiocare lo sportello. Quindi, aprire lo sportello.
Per bloccare lo sportello. basta chiuderlo. Il blocco meccanico blocca automaticamente lo sportello.

Funzionamento

Pannello di controllo

Il pannello frontale peut essere fornito in un'ampia gamma di materi e colori. Al fini di un miglioramento costante della qualità, l'aspetto effettivo del forno è soggetto a modifiche nella preavviso.

01 Accensione	Ruditare verso sinistra/destra per accendere/spegnere il forno.
02 Selettore della modalità	Ruditare verso sinistra/destra per selezione una modalità di cottura o una funizione.
03 Preriscaldamento velocce	Preriscaldamento velocze riscaldava velocemente il forno a una temperatura impostata.Toccare per attivare o disattivare l'opzione Preriscaldamento velocce.Disponibile solo in modalità Singola.(Convezione, Ventilazione, Riscaldamento superiore + Convezione, Riscaldamento inferiore - Convezione)Disabilitato per temperature impostate inferiori a 100°C.
04 Timer	Il timer consente di controlare il tempo o la durata di funzionamento durante la cottura.
05 Temperatura	Utilizzato per impostare la temperatura.
06 Tempo di cottura	Usare per impostare il tempo di cottura.
07 Display	Mostra le informazioni necessarie di una modalità selezionata o delle impostazioni attuali.
08 Smart Control	Premere per 3 secondi per abilitare/disabilitare la funzione Smart Control.

09 Luce delorno(Sicurezza bambini)	Premere per accendere o spegnere la luce interna. La luce del fornso si accende automaticamente all'apertura dello sportello o all'attivazione del fornso. La luce si spegne automaticamente durante un periodo di inattività per favorire il risparmio energetico.Sicurezza bambini: Per evitare incidenti, Sicurezza bambini disabilità tutti i controlli. Tenere premuto per 3 secondi per attivare, oppure tenero nuovamente premuto per 3 secondi per disattivare il blocco sul pannello di controllo.
10 OK Premere per confermare le impostazioni.
11 Indietro	Annullare le impostazioni currenti e tornare alle impostazioni predefinite.
12 Selettore dei valori Usare il selettore dei valori per:• Impostare il tempo di cottura o la temperature.• Scegliere un elemento secondario del menu di livello superiore:Pulizia, Cottura automatica, Funzione speciale o Grill.• Scegliere una dimensione della porzione per Programmi Cottura automatica.

Se si tacco il display indossando quanti di gomma o da forno, i comandi potrebbero non rispondere.

Funzionamento

Impostazioni comuni

É comune cambrié la temperature predefinita e/o il tempo di cottura per tutte le modalità di cottura. Seguire i passi indicati nelle regolare la temperature e/o il tempo di cottura per la modalità di cottura selezionata.

Temperatura

1. Ruotare il selettore della modalità per scegliere una modalità o funzione. Viene visualizzata la temperatura predefinita di agli selezione.

1. Ruotare il selettore dei valori per impostare una temperatura desiderata.

1. Premere OK per conformare le modifie.

NOTA

• Se non si eseguono ulteriori impostazioni nel giro di pochi secondi il forn o avvia la cottura automatica con le impostazioni preimpostate.
  Per carbare la temperatura impostata, premere l tasto e seguire i passaggi indicati sopra.
  La termaerat al'interno del foro quo esere misurata con precisione utilizzando uno speciale termometre e seggendo la metodologia definita da un ante autorizzato. Luso di termometri diversi potrebbe causare una errata detura dei valori.

Tempo di cottura

NOTA

Se lo si desidera, è possibile cucinare perché impostare il tempo di cattura. In tal caso, il fornere iniziata la cattura alle temperature impostate perché iniziano informazioni sul tempo ed è necessario arresterate manually il fornato al termine cella cattura.
Per cambiare il tempo di colura impostato, premere il tasto e sequire i passaggi indicati sopra.

Tempo di fine

1. Ruotare il selettore della modalità per scegliere una modalità o funzione.

1. Premere due voite (B) uotare il seletto dei valori per impostare un tempo di fine desiderato.

1. Premere OK per confermare le modifie.

NOTA

• Se la si decide, è possible cucinare perché impostare il tempo di fine. In tal caso, il fornso inizi a cottura alle temperature impostate perché informazioni sul tempo e è necessario arrestare manually il fornso al termine della cottura.
  Per cambiariletempodinepremere duveltastogequirei passaggi indicati sopra

Fine programmata

La funzione Fine programmata è stata progettata per renderre la cottura più conveniente.

Cas01

Si suponga di selezionare una ricetta di un'ora alle 14:00 e che il forn o termini la cottura alle 18:00. Per impostare il tempo di fine, modificare l'orario Pronto alle su 18:00. Il forn inizia la cottura alle 17:00 e termina alle 18:00 come impostato.

Orario corrente: 14:00 Impostare il tempo di cattura 1ora

Impostare Iorario di Fine programmata:18:00

Il forno inizia la cottura alle 17:00 e termina automaticamente alle 18:00

Cas02

Orario corrente: 14.00 Impostare il tempo di coltura 2 ora

Impostare I'orario di Fine programmata: 17.00

Il foro inizia la cottura alle 15:00 e termina automaticamente alle 17:00

ATTENZIONE

Non lasciare alimenti cotti troppo a lungo nel forno. Le pietanze potrebbero rovinarsi.

Funzionamento

Per azzerare il tempo di cottura

Épossible azzercare il tempo di cottura. Cio è utile per spegnere manualemente ilorno in qualsiasi momento durante la cottura.

1. Durante il funzionamento del forn, premere il tasto (Ber visualizzare il tempo di cottura predefinito.

1. Ruotare il selettore dei valori per impostare il tempo di cottura su "0:00". In alternatively, basta premere

1. Premere OK.

Per azzerare il tempo di ne

Épossible azzerere il tempo di fine. Cio è utile per spergnere manualemente il forno in qualiasi段时间o durante la cottura.

1. Durante il funzionamento del forn, premere due voite il tasto per visualizzare il tempo di fine impostato.

1. Ruolare il seleltore dei valori per impostare il tempo di fine sull'orario corrente. In alternative, basta premere

1. Premere OK.

Modalità di cottura (tranne Grill)

1. Ruotare il selettore della modalita per selezionare una modalità di coltura.

2. Impostare il tempo di cottura e/o la temperatura, se necessario. Vedere la sezione Impostazioni comuni per i dettagli.

3. Facollalvamente, e possible preriscaldare velocamente il forn. A tal fine, premere il tasto e impostare la temperatura target. Lindicatore correspondente nppare sul display.

Il foro inizi il preiscaldamento con ficona finché la temperatura interna non raggiunge la temperatura target.

Al terme del preriscaldamento, Iindicatore
scompare con un segnale acustico.
Si raccomanda di eseguire una fese di
preriscaldamento per tutte le modalita di cottura
a meno che non si appositamente specificato in
Cucina intelligente.

NOTA

Durante la collura, é possible modifierie il tempo di collatura e/o la temperatura.

Modalità di cottura (tranne Grill)

Le modalità di cottura contrassegnate da un asterisco (*) sono disponibili per il preriscaldamento veloc e disabilitate per temperature impostate inferiori a 100^ .

Modalità Intervallo		di temperature (°C) Temperatura	suggerita (°C)
	Convezione	°30-250 160
		L'elemento riscaldante posteriore genera un calore che viene uniformmente distribuito alla ventola. Usare QUESTa modalità per cuocere e dorare su diversi livelli contemporaneamente.
	Convenzionale	°30-250 180
		Il calore viene generato dagli elementi riscaldanti superiore e inferiore. Usare QUESTa funzione per esquire una cottura standard e dorare la maggior parte delle pietanze.
	Riscaldamento superiore + Convezione	°40-250 180
		L'elemento riscaldante superiore genera un calore che viene uniformmente distribuito alla ventola. Usare QUESTa modalità per cuocere pietanze che richiecono una dorsatura superiore (ad esempio carne o lasagne).
	Riscaldamento inferiore + Convezione	°40-250 200
		L'elemento riscaldante inferiore genera un calore che viene uniformmente distribuito alla ventola. Usare QUESTa modalità per la cottura di pizza, panci o torte.
	Riscaldamento inferiore	100-230 150
		L'elemento riscaldante inferiore genera calore. Usare QUESTa modalità ai terminale della fasa di cottura per dorare il fondo di una ricerca o di una pizza.

Funzionamento

Modalità Intervallo		di temperature (°C)	Temperatura	suggesta (°C)
ECO	Convezione Eco	30-250 160
		usa il systemà di riscaldamento ottimizzato per risparmiare energia durante la cottura. I tempi di cottura aumento leggermente lasciando tutte i risultati invariati. Da notare che esta modalità non richiede la fase di preriscaldamento. NOTA La modalità di riscaldamento Convezione Eco utilizzata per determinare la classe di efficienza energetica e conforme alle specifiche EN60350-1
	Mantieni caldo	40-100 60
		Usare questa funzione solo per mantenere caldi i cibi appena cotti.

Modalità di cottura (Grill)

1. Ruotare il seetore della modalita per selezione

2. Utilizzare il selektore dei valori per selezionare Grill grande (G 1), Grill Eco (G 2) o Grill ventilato (G 3), quindi premere OK.

3. Utilizzare il selektore dei valori per impostare la temperature, quandi premere OK.

Modalità di cottura (Grill)

Modality Intervallo		di temperature (°C) Temperatura suggerita (°C)
G 1 Grill Grande		100-270 220
		Il grill di grande dimensioni emette calore. Usare esta modalità per rosolare la parte superiore dei cibi (ad esempio, carne, lasagna o grazin).
G 2 Grill Eco		100-270 220
		La piccola area grill emette calore. Utilizzare esta funzione per piatti di piccole dimensioni che necessitano di meno calorie, quali pesce e baguette imbottite.
G 3 Grill ventilato		100-250 180
		I due elementi riscaldanti generano un calorie che viene uniformmente distribuito alla ventilata. Usare esta modalità per grigliare carne o pesce.

Cottura con sonda per carne (solo per modelli applicabile)

La sonda per carne misura la temperatura interna della carne durante la cottura. Una volta che la temperatura raggiunge la temperatura prevista, il forn si interrompe e termina la cottura.
- Usare solo la sonda per carne fornita in dotazione con il fornso.
Non e possiblte impostare un tempo di cottura se la sonda per carne e insertita.

1. Nel pannello delle funzioni, premere per scegliere una modalità di cottura e una temporatura.
2. Inserire la punta della sonca per carne al centro della carne da cuocere. Accertarsi che il manico in gamma non sua inserto.

1. Collegare il connettere della sonda nella presa sulla parete Sinistra. Assicurarsi di vedere l'indicatore Sonda carne inserta quando il connettere della sonda è collegato.

1. Premere nuovamente il tasto uruotare il selettore dei valori (selettore di destra) per impostare la temperatura interna della carne.

1. Premiere OK per avviare la cottura. Una volta che la sonda raggiunge la temperatura impostata il forno termina la cottura emetendo una melodia.

AVVERENTZASulla acrilammide

• Al fine di prevenire eventuali danni, non usare la sonda per carne con l'accessorio spiedo.
• Al termine della cottura, la sonda per carne diventa boliente. Per evitare uszioni, usare quanti da forn o per estrarre il cibo.

NOTA

Non tutte le modalità supportano l'uso della sonda per carne. Utilizzanco la sonda per carne in una delle modalità non consentite, l'indicatore della modalità corrente lampeggia. Se ci dovesse accadiere, rimuovere sulto la sonda per carne.

Funzionamento

Per arrestare la cottura

Durante la cottura, ructare il selettore della modalità su forno si spegne dopo pochini. Questo è dovuto ai fatto che, per evitare di accettare comandi errati da parte degli utenti, il fornato attene a cui secoli affinché si possa correggere la selezione.

Funzione speciale

Aggiungere funzioni speciali o aggiuntive per migliorare la propria esperienza di cottura.

1. Ruotare il selettore della modalita per selezione.

1. Ruotare il selezione dei valori per selezione una funzione, quando premere OK. Appara la temperatura predefinita.
2. Impostare la temperatura di cottura, se necessario. Vedere la sezione Impostazioni comuni per i dettagli.
3. Premere OK per avviare la funzione.

Modalità		Intervallo di temperature (°C)	Temperatura suggestera (°C)	Istruzioni
F 1	Riscalda piatto 30-80	50		Usare questa funzione per riscaldare i piatti o i contentitori da forn.
F 2	Scongelamento 30-60	30		Questa modalità è utilizzata per lo scongelamento di prodotti congelati, la collura di torle con frutta, con creme e dioccolato. Il temmo di scongelamento varia in base al tipo, la quantità e dimensione del cibo da scongolare.

Vapore naturale (solo per modelli applicabili)

Con Vapore naturale è possible cucere un pane croccante fuori e umido dentro. Si consiglia di preriscaldare il forn o per averire risultati ottimali.

1. Inserire la teglia per la cottura a vapore nel fondo del vano.
2. Riempire la teglia con 250 ml di acqua solo quando il forn o è freddo

1. Impostare la modalità Convezione e selezionare Vapore naturale

1. Ruotare il selettore dei valori per impostare la temperatura.

1. Premere OK per avviare il preriscaldamento.

1. Inserire il cibo nel forn su una griglia e iniziare la cottura.

NOTA

Non rabbocare lacqua durante la cettura o quando il forn e caldo.
- Quando il forn si è raffreddato completenesso after utilizing la funzione Vapore naturale,utilizzare un panno umido per pulire il fondo del vano.
Per rimuovere le incrostazioni d'accua che si formano clopo un uso prolongato del forn, utilizzare un panno merbido con apposite detergente.

La modalità Vapore naturalefunzione solo con la modalità Convezione

Alimento Accessori	Livello Temp. (°C) Tempo (min.)
Croissant, 4-6 Teglia	multiuso 3 190 20-25
Pasta sfoglia con le mele	Teglia multiuso	3	190	20-25
Brioche danese Teglia	multiuso 3 190 20-30
Panino Teglia multiuso	multiuso 3 180 20-30
Pane bianco	Griglià	2	180	30-40

Funzionamento

Cottura automatica

Per i cuochi con poca espersenza, il forn offer un totale di 20 ricette di cottura automatica. Usare questa funzione per risparmiare tempo o abbreviare la propria curva di apprendimento. Il tempo e la temperatura di cottura verranno regolati automaticamente in base alla ricetta selezionata.

1. Ruotare il selettore della modalità per selezione

1. Ruotare il selettore dei valori per selezionare un programma, quindi premere OK.

1. Ruotare il selec tare dei valori per selec tionare una dimensione della porzione. L'intervallo di peso dipende dal programma
2. Premere OK per avviare la cottura.

NOTA

• Alcuni degli elementi in Programmi Cottura automatica comprendono il preriscaldamento. Per alcuni elementi viene visualizzato l'ancipamento della fase di preriscaldamento. Inserire il cibo nel forn odo aver udito il suono di avvenuto preriscaldamento. Quindi, premere Tempo di cotta per avviare Cottura automatica.
  Per maggior informazioni vedere la sezione Programmi Cottura automatica in quosto manuale.

Pulizia

Sono disponibili due modalità di pulizia. Questa funzione permette di risparmiare tempo eliminando la necessità di effettuire una pulizia manuale. Il tempo restante viene visualizzato sul display durante quello processo.

Funzione Istruzioni
C 1 Pulizia a vapore Utili per effettuire una pulizia leggera a vapore.
C 2 Pirolitica*	La funzione Pirolitica è caratterizzata da una pulizia termica ad alla temperature. Brucia i residui oleosi per facilitare la pulizia manuale.1 h 50 m (impostazione predefinita) / 2 h 10 m / 2 h 30 m

NOTA

La funzione contrassegnata da un asterisco (串) è disponibile solo con i modelli applicabili.

Pulizia a vapore

Utile per effettuare una pulizia leggera a vapore. Questa funzione permette di risparmiare tempo eliminando la necessità di effettuare una pulizia manuale. Il tempo restante viene visualizzato sul display durante quello processo.

1. Versare 400 ml (1/4 di pinta) d'accu sul fondo del forn o chiudere lo sportello.

1. Routare il selettore della modalita per selezione

1. Ruotare il selettoire dei valori per selezionare C1, quindi premere OK. La pulizia a vapore ha una durata di 25 minuti.

1. Usare un panno asciutto per pulire l'interno del forno.

AVVERTENZA

Non aprime lo sportello prima del termino del processo. L'acqua contenuta all'interno e boliente e cui pro evocare usioni.

NOTA

Se il forne e molto sporco di grasso, ad esempio dopo un arrosto o una grigliata, si consiglia di rimuovee manuale lo sporco difficile usando una soluzione idonea prima di attivare la pulizia a vapore.
- Al termine del processo di pulizia lasciare lo sportello del forno aperto. Cio permetterà alla superficie smalata del forno di asciugarsi completeness.
Se l'interno del forno e bollente, la pulizia non pub cssere attivata. Attendere fin a raffreddamento del forno e riprovare.
Non gettare lacqua sul fondo. Versaria con delicatezza. In caso contrario, lacqua potrebere fuoriuscire dal davanti.

Pirolitica

La funzione Pirolitica e caratterizzata da una pulizia termica ad alta temperatura. Brucia i residui oleosi per facilitare la pulizia manuale.

NOTA

La funzione Pirolitica e disponibile solo con i modelli applicabili.

1. Rimuovere tutti gli accessori, comprese le guidare laterali, e pulire manualemente le impurita piu granidi dall'interno dei forn. In caso contrario, si potrebbero provocare fiamme durante il ciclo di pulizia, provocando un incendio.
2. Ruptare il selettore della modalita per selezionare

1. Ruolare il selezione dei valori per selezionare C 2, quindi premere OK.

1. Ruotare il selektore dei valori per selezionare un tempo di pulizia da 3 livelli: 1 h 50 m (impostazione predefinita), 2 h 10 m, 2 h 30 m.
2. Premere OK per avviare la pulizia

1. Al termine, attendere che il forno si raffrecdi, quindi purlare lo sportello lungo i cordi con un panno umido.

Funzionamento

ATTENZIONE

• Non toccare il forn o perché durante il ciclo il forn o diventa molto caldo.
• Per evitare incidenti, tenere i bambini lontani dal forn.
• Al termine del ciclo, non spegnere nelle ventilata di raffreddamento e in funzione per raffreddare il forn.

NOTA

• Una volta avviato il cizio, il fornso diventa caldo all'interno. Quindi, lo sportello viene chiuso per sicurezza. Al termine del cizio e quando il fornso si è raffreddato, lo sportello viene sblocato.
• Assicurarsi di svolutare il forn o prima di pulirlo. Gli accessori possono deformarsi a casa delle alte temperature all'interno del forn.

Timer

Il timer consente di controllare il tempo o la durata di funzionamento durante la cottura.

1.Premiere

1. Ruotare il selettore dei valori per impostare il tempo, quandre premere OK.
   É possible impostare il tempo su un max. di 23 ore c 59 minuti.

NOTA

• Una volta trascorso il tempo impostato, il forn o emette un segnale acustico e sul display lampeggia "00.00".
  In qualsiasiimento e possible modificare le impostazioni del timer.

Attivazione/disattivazione del segnale acustico

1. Per escludere i segnali acustici, tenere premuto per 3 secondi. Quindi. 1 lampeggia.
2. SeLECTIONARE premere OK.Inolure, ruotare il selettore dei valori per impostare On, quindi premere OK.
3. Per ripristinare i segnali acustici, ripetere il passaggio 1, 2, impostare Off e premere OK

Wi-Fi On/Off

1. Per attivare il Wi-Fi, tenere premuto per 3 secondi. Quindi, 1 lampeggia.
2. SeLECTIONARE premere OK.Inolire, rotarare il selezione dei valori per impostare On. quindi premere OK.
3. Per disaltivare il Wi Fi, ripetere il passaggio 1, 2, impostare Off e prenere OK.

Cucina intelligente

Cottura manuale

AVVERTENZAsulla acrilammide

Lacrilammide prodotta durante la cottura di cibi contenti amico comme le patatine, le patata al forno e il pane poto causare problemi alla salute. Si consiglia di cuiere quosti cibi a basso temperature per evitare cotture excessively, pesanti dorature o bruciatre.

NOTA

Si raccomanda di eseguire una fase di pre-riscalamento per tutte le modalità di cottura a meno che non sa appositamente specificato in Cucina intelligente.
- Durante l'uso della funzione, collocare il cibo al centro della teglia.

Suggerimenti sugli accessori

Il foro ha in dotazione diversi accessi. è possible che la tabella sottostante non incla alcuni accessori. Tuttavia,anche se non si dispone degli accessori specificati nella ricetta contentuta in questa Cucina intelligente, è possible usare ci di cui si dispone attenendo uqualmente ottimi risultati.

• La teglia di cottura e la teglia multiuso sono intercambiabili.
• Durante la cotura di cibi oleosi o grassi, si consiglia di posizionare una teglia sulla griglia per raccoghiere i residui d'olio. Se si disponze dell'inserto griglia, è possible usoismo insieme alla teglia
• Se si disponone nella teglia multuso e/o della teglia profonda, utilizzare la piu profonda delle due per la cottura di cibi picosi o grassi.

Cuocere

Al fine di attenere risultati ottimali, si consiglia sempre di preriscalcare il fornso.

Alimento Accessorio Livello		Tipodi riscaldamento	Temp. (°C)	Tempo (min.)
Pan di spagna	Griglia, tortiera da 0-25-26 cm	2 160-170 35-40
Torta marmorizzata	Griglia, stempoper Gugelhopf	3	175-185 50-60
Crostata	Griglia, tortiera 0-20 cm	3 190-200 50-60
Torta lievitata in teglia con frutta e crumble	Teglia multiuso 2		160-180 40-50
Crumble di frutta	Griglia, piatto da forno da 22-24 cm	3 170-180 25-30
Scone Teglia multiuso 3		+	180-190 30-35
Lasagne	Griglia, piatto da forno da 22-24 cm	3 190-200 25-30
Meringhe Teglia multiuso 3		+	80-100 100-150
Souffle	Griglia, stampi per soufflé	3 170-180 20-55
Torta di meilevivata	Teglia multiuso 3		150-170 60-70
Pizza, 1-1,2 kg Teglia multiuso 2		+	190-210 10-15
Sfoglia surgelata, ripiena	Teglia multiuso 2		180-200 20-25

Cucina intelligente

Alimento Accessory Livello			Tipodi riscaldamento	Temp. (°C)	Tempo (min.)
Quiche	Griglià, piatto da forno da 22-24 cm	2 18	0-190 2
Torta di mele	Griglià, tortiera da 0-20 cm	2 16	0-170 6
Pizza congelata Tcgl	a multuso 3			180-200 5-10

Arrostire

Alimento Accessorio Livello			Tipodi riscaldamento	Temp. (°C)	Tempo (min.)
Carne (Manzo/Maiale/Agnello)
Lombata di manzo, 1 kg	Griglia + Teglia multiuso	3	+	160-180	0-70
		1
Lombata di vitello disossata, 1,5 kg	Griglia + Teglia multiuso	3	+	160-180	0-120
		1
Arrostodi maiale, 1 kg	Griglia + Teglia multiuso	3	+	200-210	0-60
		1
Lombata di maiale, 1 kg	Griglia + Teglia multiuso	3	+	160-180	100-120
		1
Cosciotto di agnello con l'osso, 1 kg	Griglia + Teglia multiuso	3	+	170-180	100-120
		1
Pollame (Pollo/Anatra/Tacchino)
Pollo, intero, 1,2 kg *	Griglia + Teglia multiuso	3	+	205	80-100
		1
Pollo in peszzi	Griglia + Teglia multiuso	3	+	200-220	25-35
		1

Alimento Accessory	Livello		Tipo di riscaldamento	Temp. (°C)	Tempo (min.)
Petto d'anatra	Griglia + Teglia multiuso	3	+	180-200	20-30
		1
Tacchino piccolo, intero, 5 kg	Griglia + Teglia multiuso	3	+	180-200	20-150
		1
Verdure
Verdure, 0,5 kg	Griglia + Teglia multiuso	3	+	220-230	15-20
		1
Meze patate al forno, 0,5 kg	Griglia + Teglia multiuso	3	+	200 45	50
		1
Pesce
Filetto di pesce, al forno	Griglia + Teglia multiuso	3	+	200-230	10-15
		1
Pesce arrosto	Griglia + Teglia multiuso	3	+	180-200	30-40
		1

Girare a meta cottura.

Si consiglia di preriscaldare il forn o per 5-10 minuti usando la modalita Grill grande. Girare a meta cottura.

Crigliatura

Alimento	Accessorio	Livello	Tipodi riscaldamento	Temp. (°C)	Tempo (min.)
Pane
Toast	Criglia	5		240-250	2-4
Toast al formaggio	Teglia multiuso	4		200	4-8
Manzo
Bistecca*	Griglia + Teglia multiuso	41		230-250	15-20
Hamburger*	Griglia + Teglia multiuso	41		230-250	15-20
Maiale
Costolette di maiale	Griglia + Teglia multiuso	41		230-250	20-30
Salsicce	Griglia + Teglia multiuso	41		230-250	10-15
Pollame
Pollo, petto	Griglia + Teglia multiuso	41		230-240	30-35
Pollo, cosce	Griglia + Teglia multiuso	41		230-240	25-35

• Giraregoneo/3della cottura.

Piatti pronti surgelati
Rosolatura

Alimento Accessory Livello		Tipodi riscaldamento	Temp. (°C) Tempo (min.)
Pizza surgelata Criglia 3		+	200-220 15-25
Patatine surgelate al forno	Teglia multiuso 3	+	220-225 20-25
Crocchette surgelate	Teglia multiuso 3	+	220-230 25-30

Questa modalità comprende un ciclo di riscaldamento fino a 220 °C. La resistenza superiore e la ventola sono in funzione curante il processo di scottatura della carne. Dopo Questa fase il cibo viene cottato delicamente alla bassa temperatura pre-selectionata. Questo processo viene eseguito con il funzionamento delle resistenze superiore e inferiore. Questa modalità è idonca per arrostire carni e pollame.

Alimento Accessori Livello Temp. (°C) Tempo (pre)
Roast beef Griglia + Teglia multiuso 3	1	80-100 3-4
Arrosto di maiale Griglia + Teglia multiuso 3	1	80-100 4-5
Arrosto di agnello Griglia + Teglia multiuso 3	1	80-100 3-4
Petto d'anatra Griglia + Teglia multiuso 3	1	80-100 2-3

Cucina intelligente

Convezione ECO

Questa modalità ottimizza il systemà di riscaldamento in modo da risparmiare energia durante la cottura dei cibi. I tempi di但这a categoria escludono il preriscaldamento per favrire un maggiore risparmio energetico. E possibile aumentare o diminuire il tempo di cottura e/o la temperatura in base alle preferenze.

Alimento	Accessorio	Livello	Temp. (°C)	Tempo (min.)
Crumble di frutta, 0,8-1,2 kg	Griglia 2 160-	180	40-60
Patate al cartocchio, 0,4-0,8 kg	Teglia multiuso	2	190-200	50-70
Salsicce, 0,3-0,5 kg	Griglia + Teglia multiuso	31	160-180	15-25
Patatine surgelate alorno, 0,3-0,5 kg	Teglia multiuso	3	180-200	20-30
Patate surgelate a spicchi, 0,3-0,5 kg	Teglia multiuso	3	190-210	20-30
Filetti di pesce, cotti, 0,4-0,8 kg	Griglia + Teglia multiuso	31	200-220	20-30
Filetti di pesce, impanati, 0,4-0,8 kg	Griglia + Teglia multiuso	31	200-220	20-30
Lombata di manzo arrosto, 0,8-1,2 kg	Griglia + Teglia multiuso	21	180-200	50-70
Verdure grigliate, 0,4-0,6 kg	Teglia multiuso	3	200-220	20-30

Programmi Cottura automatica

La tabella segunte ilustra 20 programmi automatici per cuocere, arrostire e preparare dolci. La tabella fornisce quantita, pesi e consiglio adeguati. Le modalità di cottura ed i tempi sono stati preimpostati per la comodità dell'utente. Nel manuale d'uso sono riportate alcune ricette per i programmi automatici disponibili. I programmi Cottura automatica da 1 a 8, 18 e 19 includono il preriscaldamento e visualizzano l'andamento della fase di preriscaldamento. Inserire il cibo nel forno dopo aver udito il suono di avvenuto preriscaldamento. Quindi, premere Tempo di cottura per avviare Cottura automatica.

AVVERTENZA

Nellestrarre il cibo dal forn o use sempre i quanti apposi.

Codice	Alimento Peso (kg)	Accessorio Livello
A 1 Patate gratinate		1,0-1,5 Griglia	3
		Preparare il gratin di patate fresche usando un piatto da forno da 22-24 cm. Avviare il programma e, dopo il segnae acustico che indica il termine della fase di preriscaldamento, posizionate il piatto al centro della griglia.
A 2 Verdure gratinate		0,8-1,2 Griglia	3
		Preparare il gratin di verdure fresche usando un piatto da forno da 22-24 cm. Avviare il programma e, dopo il segnae acustico che indica il termine della fase di preriscaldamento, posizionate il piatto al centro della griglia.
A 3 Lasagne		1,0-1,5 Griglia	3
		Preparare il lasagna fatto in casa usando un piatto da forno da 22-24 cm. Avviare il programma e, dopo il segnae acustico che indica il termine della fase di preriscaldamento, collocare il piatto al centro della griglia.
A 4 Torta di mele		1,2-1,4 Griglia	2
		Preparare una torta di mele usando una teglia tonda metallica da forno del diametro di 24-26 cm. Avviare il programma e, dopo il segnae acustico che indica il termine della fase di preriscaldamento, inserinie la teglia al centro della griglia.
A 5 Quiche Lorraine		1,2-1,5 Griglia	2
		Preparare l'imposto per laquia, riporlo in una teglia tonda idonea del diametro di 25 cm. Avviare il programma e, dopo il segnale acustico che indica il termine della fase di preriscaldamento, aggiungere il ripiano e insere il piatto al centro della griglia.
A 6	Pan di spagna	0,5-0,6 Griglia	3
		Preparare l'imposto e versarlo nella teglia tonda metallica antiadderente da 26 cm. Avviare il programma e, dopo il segnale acustico che indica il termine della fase di preriscaldamento, insere la teglia al centro della griglia.
A 7	Torta marmorizzata	0,7-0,8 Griglia	2
		Preparare l'imposto e versarlo nella stacco o nella teglia tonda metallica per gugelhupf o bundt. Avviare il programma e, dopo il segnale acustico che indica il termine della fase di preriscaldamento, insere la teglia al centro della griglia.
A 8	Plum cake	0,7-0,8 Griglia	2
		Preparare l'imposto e versarlo nella teglia rettangolare metallica antiadderente (lunghezza 25 cm). Avviare il programma e, dopo il segnale acustico che indica il termine della fase di preriscaldamento, insere la teglia al centro della griglia.
A 9	Lombata arrosto	0,9-1,1	Griglia + Teglia multiuso	21
		1,1-1,3
		Insaporire la carne e lasciarla in frigorifero per 1 ora. Inserire sulla griglia con il lato grasso rivolto verso l'alto.
A 10	Costolette di agnello alle erbe	0,4-0,6	Griglia + Teglia multiuso	41
		0,6-0,8
		Marinarle le costolette di agnello con erbe e spezie e metterie sulla griglia.

Codice	Alimento Peso (kg)	Accessorio Livello
A 11 Pollo, intero	0,9-1,1	Griglia - Teglia multiuso	21
	1,1-1,3
	Sciacquare e pulire il pollo. Spernellare il pollo con olio e spezie. Posizione an il petto di pollo rivolto su un lato sulla griglia e girare non appena il forno emette un segnale acustico.
A 12 Pollo, petto	0,4-0,6	Griglia - Teglia multiuso	41
	0,6-0,8
	Marinare i petti di pollo e metterli sulla griglia.
A 13 Trota	0,3-0,5	Griglia - Teglia multiuso	41
	0,5-0,7
	Sciacquare e pulire il pesce e collocarlo intero sulla griglia. Insaporire l'internalo del pesce conesso di limone, sale ed erbe. Incidere la pelle con un coltillo. Ungere con olio e salute.
A 14 Filippo di salmone	0,4-0,6	Griglia - Teglia multiuso	41
	0,6-0,8
	Sciacquare e pulire i filtti. Disporre i filetti sulla griglia con il lato della pelle rivolto versusl'alto.
A 15 Verdure grigliate	0,4-0,6	Teglia multiuso 4
	0,6-0,8
	Sciacquare e affettare le zucchini, melanzane, peperoni, cipolle e pomodori cilegia. Spernellare con olio di oliva e aggiungere gli aromi. Distribuire uniformmente sulla teglia.
A 16 Patate al forno	0,6-0,8	Teglia multiuso 3
	0,8-1,0
	Tagliare a meta alcune patate di granidi dimensioni (ognuna di 200 g) nel senso della lunghezza. Metterle nella teglia con la parte tagliata rivolta versusl'alto e sponnellarie con olio d'oliva, erbe e speze.

Cucina intelligente

Codice	Alimento Peso (kg)	Attezzario Livello
A 17	Patatine surgelate al forno	0,3-0,5	Teglia multiuso 3
		0,5-0,7
	Distribuire uniformamente le patatine al forno surgelate sulla teglia multiuso.
A 18 P	Pizza surgelata	0,3-0,6	Griglia	3
		0,6-0,9
		Posizioneare la pizza surgelata nel centro della griglia.Avviare il programma e dello segnale acustico al termine del preriscalcamento, inseire il cibo nella griglia. La prima impostazione è per pizza italiana sottile, la seconda è per pizza alta.
		Posizioneare la pizza stendendo la pasta per pizza sulla teglia. Nel peso è compreso l'imposto e la quarnizione come la salsa, le verdure, il prosciutto e la mozzarella. Avviare il programma e dello segnale acustico al termine del preriscaldamento, inseire la teiglia.
A 19	Pizza fatta in casa	0,8-1,0	Teglia multiuso 2
		1,0-1,2
		Prepareare la pizza stendendo la pasta per pizza sulla teglia. Nel peso è compreso l'imposto e la quarnizione come la salsa, le verdure, il prosciutto e la mozzarella. Avviare il programma e dello segnale acustico al termine del preriscaldamento, inseire la teiglia.
		Prepareare l'impostato in un recipientie e coprirlo con pellicola per microonde. Posizioneare al centro della griglia. La prima impostazione è per imposto per pizza e dolci, la seconda per imposto perpane.
A 20	Fermentazione pasta per pizza	0,5-0,6	Griglia	2
		0,7-0,8
		Prepareare l'impostato in un recipientie e coprirlo con pellicola per microonde. Posizioneare al centro della griglia. La prima impostazione è per imposto per pizza e dolci, la seconda per imposto perpane.

Piatti di prova

Secondo lo standard EN 60350-1

1. Cuocere

I suggerimenti di cottura si riferiscono a un forno preriscaldato. Non utilizzare la funzione Preriscaldamento velocne. Inserire nel forno le teglie con la parte inclinata rivolta in avanti.

Tipodi alimento	Accessorio Livello		Tipodi riscaldamento	Temp. (°C)	Tempo (min.)
Torte piccole	Teglia multuso 3			165 25	30
		2		165 28	33
		1+4		155 35	40
Biscotti di pasta frolla	Teglia multuso + Teglia multuso	1+4 140	28-33
Pan di spagnaenza grassi	Griglia + Tortiera apribile (Antiaderente, Ø 26 cm)	2 165 30	35'
		2		160 30	35
		1+4		155 35	40
Torta di mele	Griglia + 2 tortiere apribili * (Antiaderenti, Ø 20 cm)	1 posizionato diagonalmente		160 70	80
	Vassoio multuso + Griglia + 2 tortiere apribili ** (Antiaderenti, Ø 20 cm)	1+3 160	80-90

Aumentare il tempo di cottura di 5 minuti qualora si usi una cottura in modalità con una padella di vetro (2.26 cm).
"Due torte poste sulla parte posteriore sinistra e anteriore destra della griglia.
Al centro possono essere sistmate due torte sovrapposte una sull'altra.

2. Grigliatura

Prriscaldare il forno vuoto per 5 minuti usinga funzione.

Tipodi alimento	Accessorio Livello		Tipodi riscaldamento	Temp. (°C)	Tempo (min.)
Toast di pane bianco	Criglia 5			270 (max)	1-2
Hamburger di manzo * (12 cad.)	Griglia + Teglia multioso (per contener il sugo di cottura)	4	1	270 (max)	1° 15-182° 5-8

• Girare downtime 2/3 di cottura.

3. Arrostire

Tipo di alimento	Accessorio Livello		Tipodi riscaldamento	Temp. (°C)	Tempo (min.)
Pollo intero * Griglia + Teglia multuso (per contener il sugo di cottura)		3	+	205 80	100
		1

Girare a meta cattura

Raccolta di ricette Cottura automatica di uso frequente

Patate gratinate

Ingredient 800 g,patate,100 ml latte,100 ml panna,50 g uova sbattute,1 cucchia ognuno di sale,pepe, noce moscata,150 g formaggio gratugiato, burro, timo

Istruzioni Pelare le patate ed affettare con un spessore di circa 3 mm. Imbrare un piatto per gratin (22-24 cm). Distribuire le fette di patate su un panno polito e tenerle coperte durante la preparazione del resto degli ingredienti. In un recipientte grande, mescolare il resto degli ingredienti tranne il formaggio gratugiano. Disparre le patata a fette sul piatto sovrapponendole; leggermente e versandovi sopra l'impasto. Cospargere con il formaggio gratugiano e cucore. Al termino della cottura, servire guarnite con alcune foglie fresche di tempo.

Verdure gratinate

Ingredienti 800 g verdure (zucchini, pomodori, cipolle, carote, peperoni, patate precotto), 150 ml panna, 50 g uova sbaltute, 1 cucchiolo ognuno di sale, eroe (pepe, prezzemolo o rosmanno), 150 g formaggio gratugiato. 3 cucchiar di olio di oliva, alcune foglie di timo

Istruzioni Lavare le verdure ed affettare con un spessore di circa 3-5 mm. Disporre le fette su un piatto per gratin (22-24 cm) e caspargere con olio di oliva. Mescolare bene gli ingredienti tranne il formaggio gratugiato e caspargeri sulle verdure. Caspargere con il formaggio gratugiato e cuocere. Servire guarnito con alcune foglie di timo frezzo.

Cucina intelligente

Lasagne

Ingredient

2 cucchi di clio di oliva, 500 g di carne trita, 500 ml di salsa di pomodoro, 100 ml di brodo di carne, 150 g di fogli di lasagne, 1 cipolla (in pezzi). 200 g di mozzarella tagliata a peszetti, 1 cucchia ognuno di prezzemolo, origano e basilico

Istruzioni Preparare il ragù di carne. Scaldare l'olio in una padella per friggere, quindi cuocere la carne trita insieme alla cipolla affettata per circa 10 minuti fina a doratura. Versare il ragù e il brodo di carne, aggungere le speze. Portare a bollitura, quando cuocere a fuoco lento per 30 minuti. Cuocere le lasagna seconde lo individazioni riportate sulla confazione. Alternare a strati i fogli di lasagna, il ragù e il formaggio. Cospargere uniformmente con il formaggio restante sopra tutti gli strati di lasagna e cuocere.

Torta di mele

Ingredienti - Pasta sfoglia: 275 g farina, 12 cucchiio di sale, 125 g zucchini bianco, 8 g zucchero di vaniglia, 175 g burro, 1 uovo (sbattuto) - Farcitura: 750 g mele, 1 cucchiio succo di limone, 40 g zucchini, 12 cucchiio di cannella, 50 g uva passa, 2 cucchiia mollica di pane

Istruzioni Mescolare la farina con il sale in un recipiente di grande dimensioni.

Setacciare lo zucchero con lo zucchero vanigliato. Tagliare con due coltelli il burro atraverso la farina in piccoli cubetti. Aggiungere 1 / 4 di Uova sbattute. Inserire tutti gli ingredienti nel mixer sono a formare un impasto friabile. Formare l'impasto nella ciotta con le lei. Avvolgorlo in una pellicola di plastica e lasciario riposo per circa 30 min.

Imburseare la tortiera aperta (diametro 24-26 cm) e solleverare la superficie con la farina. Stendere 3 / 4 dell'imposto fina ad uno spessare di circa 5 mm. Displore en una tortiera (fondo e laterale).

Pelare ed enucleare le mele. Tagliaire in cubetti di circa 3 / 4x^3 / 4cm

Cospargere le mele con suoco di limone e mescalare bene. Lavare ed
ascugare il ribes e l'uvetta. Aggiungere zucchero, cannella, uvetta e ribes.
Mescalare bene e cospargere il fondo dell'imposto con mollica di pane.
Premere leggermente

Stendere il resto dell'imposto. Tagliare l'imposto in piccole strisce e stenderle sul ripieno. Spennellare la torta uniformmente con il resto dell'uovo spatto.

Quiche Lorraine

Ingredients · Pasta sfoglia: 200g farina, 80g burro, 1 uovo

Farcitura: 75 g pancetta a cubetti, 125 ml panna, 125 g panna fresca, 2 uova sbattule, 100 g formaggio gratugiato svizzero, sale e pepe

Istruzioni Per creare l'imposto, versare la farina, burro e uova in una ciotola e mescolare fino a formare un imposto soffice quindi lasciare riposare nel frigoriferro per circa 30 minuti. Stendere l'imposto su un piatto in ceramica imburrato per quiche (25 cm diametro). Bucherellare con la forchetta il fondo. Mescolare uova, panna, panna fresca, formaggio, sale e pepe. Versare sull'imposto poco prima di cuocerlo.

Crumble di frutta

Ingredienti Guarnizione: 200 g farina, 100 g burro, 100 g zucchini, 2 g sale, 2 g cannella in polvere

• Frutta: 600 g frutta mista

Istruzioni Mescolare tutti gli ingredienti sono ad essere un impasto omogeneo per creare la farciturà. Distribuire la frutta mista su un piatto da forma e cospargere l'impasto.

Pizza fatta in casa

Ingredients Impasto per pizza: 300 g di farina, 7 g di lievito secco, 1 cucchiai di olio di oliva, 200 ml di acqua calda, 1 cucchia di zucchero e sale Guarnizione: 400 g verdure affettate (zucchini, melanzane, cipolle, pomocril), 100 g prosciutto o pancetta (a pezzi), 100 g formaggio gratugiato

Istruzioni Versare la farina, lievito, olio, sale, zucchero ed acqua calda in una ciotola e mescolare fino a formare un impasto umido. Amalgamare nel mixer o a mano per circa 5-10 min. Coprire con coperchio e posizionare in forno per 30 minuti a 35^ . Stendere l'impasto su un piano infrarinto in forma rettangolare e poi su una teglia o supporto per pizza. Stendere l'impasto su un piano infrarinto in forma rettangolare e poi su una teglia o supporto per pizza. Spalmare la purea di salsa il pomodoro sull'impasto insieme a prosciutto, funghi, olive e pomodori. Cospargere uniformmente con il formaggio gratugiato e cucere.

Lombata arrosto

Ingredenti 1 kg controfilto di manzo, 5 g sale, 1 g pepe, 3 g di rosmarino e timo.

Istruzioni Insaporire la carne con sale, pepe e rosmarino e lasciaria riposo in frigorifero per 1 ora. Disporla sulla griglia. Inserire nel formo e cuocere.

Costolette di agnello alle erbe

Ingredients 1 kg costine di agnello (6 pesz), 4 grandi spicchi di aglio (premuti), 1 cucchiaio di timo fresco (tritato), 1 cucchiaio rosmarino fresco (tritato), 2 cucchiai di sale, 2 cucchiai diolio di oliva

Istruzione Mescalare sale, aglio, erbe e olio ed aggiuengere Iagnello. Girare per ricoprio uniformamente e lasciare risposare ad una temperatura ambiente da 30 minuti a 1 ora.

Cucina intelligente

Costolette di maiale

Ingredients 2 file di costine di maiale, 1 cuciaio di grani di pepe nero. 3 foglie di alloro, 1 cipolla (in pesz), 3 spichi d'aglio (in pesz), 85 g zucchero di canna, 3 cucchia di salsa Worcestershire, 2 cucchia di purea di pomodo, 2 cucchia di olio d'oliva

Istruzioni Creare una salsa barbecue. Riscaldare l'olio in una padella edaggiungere della cipolla. Cuocere fine ad ammori dirla ed aggiongere i rimanenti ingredienti. Cuocere a fuco lento per circa 30 mino fina ad addensarlo. Merinare le costine con la salsa barbecue da 30 minuti ad 1 ora.

Manutenzione

Pulizia

AVVERTENZA

• Verificare che il forn o gli accessori siano freddi prima di effettuare la pulizia.
  Nonutilizzare prodotti abrasivi, spazzole dure, pagliette saponate, lana d'acciaio, coltelli o altr materiali abrasivi.

Internodelorno

Per pulire l'interno del forno,utilizzare un panno morbido e un blando detergente o acqua calda e sapone.
Non pulire manualmente la chusura della porta.
- Per evitare di danneggiare le superfici smaltate del forn, usare solo detergenti per forn standard.
Per rimuovere eventuale sporco persistente usare un apposto detergente per forn.
- All'aumontare della temperatura del vano cottura nel periodo iniziale, è possibile che si trovino delle macchie sul vetro interno nella sportello. In tal caso, spagnere il forno e attendere che si raffreddi. Quindi, usare carta da cucina o detergente neutro con un panno pulito per pulire il vetro interno.

Esterno del forno

Per pulire l'esterno del forno, ad esempio lo sportello, la maniglia e il display, usare un panno pulito e un blando detergente o acqua calda e sapone, e asciugare con un panno asciutto. Grasso e sporco possono rimanere in particolare intorno alla maniglia a causa dellaria calda proveniente dall'interno. Si consiglia di pulire la maniglia dopo ogni uso.

Accessori

Lavare gli accessori dati degli uso e astiugarli con una salvietta. Per rimuovere residui persistenti, lasciare in amollo gli accessori in acqua e sapone per circa 30 minuti prima di lavarli nuovamente.

Superficie smaltata catalitica (solo per modelli applicabili)

Le parti rimo vili sone rivestite con uno smalto grigo scuro catalitico. Queste possono essere sporche di olio e grasso diffuso dallaria circolante durante il riscalamento ventilato. Tuttavia tali impurità vengono bruciale a temperature del forn di 200^ o superiore.

1. Rimuovere tutti gli accessori dal forno.
2. Pulire l'interno del fornoc.
3. Selezionare la modalita lalla massima temperatura ed eseguire il programma per un'ora.

Sportello

Non rimuovere lo sportello del forn o tranne per motivi di pulizia. Per rimuovere lo sportello ai fini di una pulizia, seguire le seguenti istruzioni.

AVERTENZA

Lo sportello del forno è pesante

1. Aprire lo sportello ed invertire i fermi su entrambe le cerniere.

1. Chudere lo sportello ad approximativamente 70'. Afferrare lo sportello del forn o iati usando entrambre le mani, quando sollevarlo e tirarolo verso o'a tío fazer a rimuovere le cerriere.
2. Pulire lo sportello del forno con acqua e saponed un panno pulito:

1. Al termine, seguire i passaggi 1 e 2 descritti supra in ordine inverso per rimontare lo sportello. Assicurarisi che i fermi siano inserti su ambo i lati.

Vetro dello sportello

In base ai modello, lo sportello del forno e codato di 3-4 strati dietro sovrapposti. Non rimuovere il vetto della sportello tranne per motivi di pulizia. Per rimuovere il vetto dello sportello ai fini di una pulizia, seguire le segunti struzioni.

1. Usare un cacciavite per rimuovere le viti su ambo i lati.

1. Staccare coperchi in direzione delle frece
2. Rimuovere il primo stralo dallo sportello.

Manutenzione

1. Rimuovere il secondo strato dello sportello in direzione della frezza.
2. Pulire il vetro con acqua e sapone ed un panno pulito.

1. Al termini, rimontare gli strati come segue:

2. Inserire lo strato 2 tra la clip di sostegno 1 e 2, e lo strato 1 nella clip di sostegno 3 segundo quello ordine.

1. Controllare le guarnizioni del vetro e fissare gli strati correttamente.
2. Al terme, seguire i passaggi 1 e 2 descritti scrho in ordine inverso per rimontare lo sportello.

Collettore dell'acqua

Il collettore dell'accua raccoglie non solo la condensa in effecco alla cottura, ma aniche i succhi dei residi dei cibi. Vuotare e pulire periodicamente il collettore dell'accua.

AYVERTENZA

Qualora si riscontri una perdita dal collettore dell'acqua, contattare un Centro di assistenza autorizzato.

Guide laterali (solo per modelli applicabili)

1. Premere la parte superiore della guida laterale sinistra abbassandola con un angolo di circa 45^ .

1. Premere erimuovere la parte inferiore della guida sinistra
2. Rimuovere la guida destra allo stesso modo. 4. Pulire entrambecuide.
3. Al terme, seguire il passaggio 1 e 2 descritti supra in ordine inverso per rimontare le guid laterali.

NOTA

Il formè in grado di funzionare nelle grigie e le guide laterali montate.

Sostituzione

Lampadine

1. Rimuovere il coperchio del vetro ruolando in senso antiario.
2. Sostitire la luce interna
3. Pulire il copercchio del vetra.
4. Al terme seguire il passaggio 1 descrizione sopra in ordine inverso per rimontare il copercchio del vetro.

AVVERTENZA

• Prima di sostituire una lampadina, spegnere il forn o scollegarlo nella presa di corrente.
• Usare solo lampadine resistenl al calorie di 300^ da 25-40 W / 220-240 V. Tall lampadine approvate da Samsung possono essere acquistate presso un Centro assistenza Samsung.
• Manipolando le lampadine alcogene usare sempre un parno asciutto. Cio serve a non sportcare la lampadina con imprime sporche o bagnate che potrebbero ridurre la durata.

Risoluzione dei problemi

Checkpoint

Se si verifica un problema con il fornso, controllare per prima casa la tabella sottostante e provare i suggerimenti indicati. Se il problema persistsiste, rivolgersi al Centro assistenza Samsung di zona.

Problema Causa	Azione
Non è possible azionare correttamente i tasti.	• Se sono rimasti residui di materiale tra i tasti	• Rimuovere i resinui e riprovare.
	• Modelllo Touch: in presenza di condensa all'esterno	• Rimuovere l'umidità e riprovare.
	• Se la funizione Blocco è attiva	• Verificare che la funizione Blocco sia attiva.
L'orario non viene visualizzato.	• Se non è alimentazione	• Controllare che il prodotto si collegato alla corrente elettrica.
Il forno non funziona.	• Se non è alimentazione	• Controllare che il prodotto si collegato alla corrente elettrica.
Il forno si spegne durante il funzionamento.	• Se è scollegato dall'a presa elettrica	• Riccolgario.
Durante il funzionamento il forno si spegne.	• Se la cottura continua implica molto tempo	• Dopo una prolongata cottura, lasciere che il forno si raffreddi.
	• Se la ventola di raffreddimento non funziona	• Ascotare il rumore proveniente dall'a ventilationazione.
	• Se il forno è installato in un loro scopo sulla adeguata ventilazione	• Mantenere lo spazio specificato nella guida per l'installazione del prodotto.
	• In caso di uso di più spine nella stessa presa elettrica	• Usare una spina singola.
Al forno non arrivava corrente elettrica.	• Se non è alimentazione	• Controllare che il prodotto si collegato alla corrente elettrica.

Problema Causa	Azione
L'esterno del forno è troppo caldo durante il funzionamento.	Se il forno è installato in un luogorawnza una adeguata ventilazione	Mantenere lo spazio specificato nella guida per l'installazione del prodotto.
Non è possible aprire correttamente lo sportello.	Se è rimastelo del cibo residuo tra lo sportello e l'interno del prodotto	Pulire il forno quando provare nuovamente ad aprire lo sportello.
La luce interna è debole o non si accende.	Se la luce si accende è poi si spegnè	La lampadina si spegne automaticamente dopo un determinato periodo di tempo per risparmiare energia. è possibile riaccenderie premendo il tasto Luce del forno.
	Se la luce è coperta da materiale estraneo durante la cultura	Pulire l'interno del forno quando riprovare.
Toccando il forno si verificano scosse elettriche.	Se la connessione alla rete elettrica non è dotata di adeguala messa a terraSe si usa una presa non dotata di messa a terra	Controllare che l'alimentazione sua correttamente messa a terra.
Si riscontra una perdita di acqua.	In base al tipo di alimentto talvolta è possible riscontrare acqua o vaporc. Ciò non indica un malfunzionamento del prodotto.	Lasciare raffreddare il forno quando asciugare con un panno asciutto.
Si notation del vapore uscire da una fessura sullo sportello.
Si note dell'accua residua nel forno.
La luminosità all'interno del forn o varia.	La luminosità cambia in base alle variazioni di potenza in uscita.	La potenza emessa varia durante la cotta e cià non indica un malfunzionamento del prodotto, pertanto non è nulla di cui preoccuparsi.
La cotta è terminata ma la ventola di raffreddamento è ancora attiva.	La ventola restà attiva automaticamente per un determinato periodo di tempo per dissipare il calorie all'interno del forn.	Cià non indica un malfunzionamento del prodotto, pertanto non è nulla di cui preoccuparsi.
Il forn o non si scalda.	Lo sportello è aperto.	Chiudere lo sportello e riavviare.
	I comandi del forn non sono impostati correttamente	Vedere il capitolo sui funzionamento del forn e reimpostarlo.
	Se il fusibile del circuito domestico si è fuso o l'interrottore è scattato.	Sostituire il fusibile o riattivare il salvavita. Se il problema persistsiste, rivolversi a un elettricista.
Durante il funzionamento dal forn o fuiesce del fumo.	Durante il funzionamento iniziale	E'possible che gli elementi riscaldanti emettano del fumo al primo utilizzato del forn. Cià non indica un malfunzionamento del forn, e azionando 2-3 volte tale fenomeno dovrebbe scomparire.
	Se vi sono residui di cibo sugli elementi riscaldanti	Lasciare che il forn si raffreddi sufficientemente quando rimucvere il cibo residuo dagli elementi riscaldanti.

Problema Causa	Azione
Si avvefte odore di bruciato o di plastica bruciata durante l'uso delorno.	• In caso di uso di contentori e recipientini in plastica non resistenti al calore	• Usare contentitori in vetro idonei alle alte temperature.
Il fornò non cuoce correttamente.	• Se lo sportello del fornò viene aperto spesso durante la cottura	• Non aprire frequentemente lo sportello a meno di non cucere cibi che devono essere girati spesso. Aprendo frequentemente lo sportello, la temperature interna sarei inferiore e cià influenzera i risultati della cottura.
La pulizia a vapore non funziona.	• Ciò perché la temperature è troppo elevata.	• Lasciare che il fornò si raffreddi prima di riutilizzarrio.
La modalità Singola cottura non funziona.	• Se il divisorio è inserito nel fornò.	• Estrarrre il divisorio e utilizzato.

Risoluzione dei problemi

Codici informativi

Se il forno ha problemi di funzionamento, è possible leggere i codici informativi visualizzati sul display. Controllare la tabella riportata agli e provare a utilizzato i suggerimenti.

Codice	Significato Azione
C-d1	Malfunzionamento del bloccaggio dello sportello	Spegnere il forno e riavviare. Se il problema persistsente, spegnere per 30 secondi o più quando ricollegare tutto. Se il problema non è stato rispetto, rivolversi al Centro assistenza.
C-20	Malfunzionamenti del sensore
C-21
C-22
C-23
C-F1	Si verifica solo durante lagettura/scrittura della EEEPROM
C-F0	Non esiste comunità tra la scheda PCB madre e quella secondaria
C-F2	Si verifica quando esiste un problema di comunità tra il Touch IC ↔ Main o Sub micom	Spegnere il forno e riavviare. Se il problema persistsente, spegnere per 30 secondi o più quando ricollegare tutte. Se il problema non è stato rispetto, rivolversi al Centro assistenza.
C-d0	Problemi con i tasti Si verifica quando un tasclo viene premuto per un determinato periodo di tempo.	Pulire i tasti e assicurarsi che non visia acqua sopra o intorno ad essere. Spegnere il forno riprovare. Se il problema persistsente, rivolversi al Centro assistenza Samsung di zona.

Codice	Significato Azione
S-01	Spagnimento di sicurezzaIl forno ha continuato a funzionare per un lungo periodo di tempo a una elevata temperatura.Al di essere di 100 °C - 16 oreTra 105 °C e 240 °C - 8 oreTra i 245 °C e la temperatura massima - 4 ore	Cio non indica un guasto alsystema. Spagnere il forno ed estrare il cibo. Quindi riprovare normalmente.

Specifiche tecniche

SAMSUNG e impregnata nel continuo miglioramento del seu prodotti. Sia le specifiche del prodotto sua le istruzioni d'uso sono soggette a modifiche alla preavviso.

Voltaggio connessione 230-240 V		~ 50 Hz
Potenza di carico massima collegata 3500-3850 W
Dimensioni(L x A x P)	Unità principale 595 x 596 x 570 mm
	Incasso 560 x 579 x 549 mm
Volume 76 litri

• Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica <0>.

Appendice

Scheda tecnica del prodotto

SAMSUNG SAMSUNG
Identificativo del modello	NV7B411***, NV7B412***, NV7B413***, NV7B414***, NV7B415***, NV7B411*C, NV7B412*C, NV7B414*C
Indice di efficienza energetica per ciacuna cavità (EEI cavità)	81.6
Classe di efficienza energetica per ciacuna cavità	A+
Consumo energetico (energia elettrica) necessario per riscaldare un carico normalizzato in una cavità di un forno elettrico durante un ciclo in modo convenzionale per ciacuna cavità (energia elettrica finale) (EC elettric cavità)	1.05 kWh/ciclo
Consumo energetico necessario per riscaldare un carico normalizzato in una cavità di un forno elettrico durante un ciclo in modo a circolazione d'aria forzata per ciacuna cavità (energia elettrica finale) (EC elettric cavità)	0.71 kWh/ciclo
Numero di cavità 1
Fonte di calore di ciacuna cavità (energia elettrica o gas)	Elettricità
Volume di ciacuna cavità (V) 76 L
Tipologia di forno incasso
Massa dell'apparecchio (M)	NV7B411****: 31,7 kg NV7B412***: 31,7 kg NV7B413****: 36,7 kg NV7B414***: 31,7 kg NV7B415****: 36,7 kg	NV7B411*C: 33.7 kg NV7B412*C: 33.7 kg NV7B414*C: 33.7 kg

Dati determinati secondo lo standard EN 60350-1, EN 50564, Regolamenti della Commissione (UE) N. 65/2014 e (UE) N. 66/2014, e Regolamento (UE) N. 1275/2008.

Appendice

Consumo energetico complessivo in Standby (W)(Tutte le porte di rete in condizione "on")		1,9 W
Tempo per la gestione della alimentazione (min.)		20 min.
Wi-Fi Consumo	n modalità standby (W) 1,9 W
	Tempo per la gestione della alimentazione (min.) 20 min.
Modalitàstandby	Consumo elettrico 1,0 W
	Tempo per la gestione della alimentazione (min.) 30 min.

Consiglio per risparmare energia

• Durante la cottura aprire lo sportello del fornolo solo per girare gli alimenti. Durante la cottura non aprire frequentemente lo sportello del fornolo al fine di mantenere la temperatura e risparmiare energia.
  Pianificare I'uso del forno per evitare di spegnerlo tra una cottura e la tra; ciò consente di risparmiare energia e ricurre i temoi di preriscaldamento.
• Se il tempo di cottura supera i 30 minuti, è possible spegnere il forno 5-10 minuti prima del tempo per risparmiare energia. Il calore residuo completerà la cottura.
  Laddove possible cuocere piu di una pietanza contemporaneamente.

NOTA

Con la presente Samsung dichiarà che esta appearecchiatura radio è conforme alla Direttiva 2014/53/UE e con le relative dichiarazioni normative nel Regno Unito. Il testo completo della dichiarazione UE di conformità è la dichiarazione di conformità del Regno Unito sono disponibili al segmente indirizzo internet: La Dichiarazione officiale di conformità è riportata all'indirizzo http://www.samsung.com accedi a Supporto > Cerca supporto per prodotto e digita il nome del modello.

	Gamma frequence Potenza di	trasmissione (Max)
Wi-Fi 241	2-2472 MHz 20 dBm
Bluetooth 2402-2480 MHz 10 dBm

Dichiarazione Open Source

ll software incluso in quosto prodotto contiene software open source.

Per le informazioni sulla licenza open source relative a questo prodotto, vedere la pagina http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0.

Promemoria

DOMANDEOCOMMENTI?

NAZIONE CHIAMARE IL NUMERO O VISITARE IL SITO	WEB
AUSTRIA 0800	72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com.fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 06198 77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/t/support
CYPRUS	8009 4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobile andland line
LUXEMBURG	261 03 710
NETHERLANDS	088 90 90 100
NORWAY	21628099
PORTUGAL	210 608 098Chamada para a rede fixa nacionaldías luteis das 9h as 20h
SPAIN	91 175 00 15 www.samsung.com/es/support
SWEDEN 0771	400 300www.samsung.com/sa/support
SWITZERLAND	0800 726 786
UK	0333 000 0333

NAZIONE CHIAMARE IL NUMERO O VISITARE IL SITO WEB
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support
ALBANIA 045 620 202 www.samsung.com/ai/support
BOSNIA	055 233 999	www.samsung.com/ba/support
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
BULGARIA	080011131- Белатен в В�ник onepatoren*3000 - Стоа на садурацовскпсюредарпдат на моблий оератор09:00 до 18:00 - Рочаделениdo петек	www.samsung.com/bg/support
CROATIA	072 726 786	www.samsung.com/hr/support
CZECH	800 - SAVSUNG (800-726786)	www.samsung.com/cz/support
HUNCARY	0680SAVSUNG (0680-726-7864)	www.samsung.com/hu/support
MONTENAGRO	020 405 888	www.samsung.com/support
POLAND	801-172-678' lub [phone]'(oplata wedlug teryfya operadora)	http://www.samsung.com/pl/support/
ROMANIA	0600872678 - Apel gratuit*8000 - Apel tarifat in retea	www.samsung.com/ro/support
SERBIA	011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0600 - SAVSUNG (0800-726 786)	www.samsung.com/sk/support
LITHUANIA	8-800-77777	www.samsung.com/t/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support
SLOVENIA	080 697 267 (brezplaţă stevilka)	www.samsung.com/si/support
KOSovo	038 40 30 80	www.samsung.com/support

Four encastrable
