MANUALE UTENTE Casa 35.1135.01 TFA

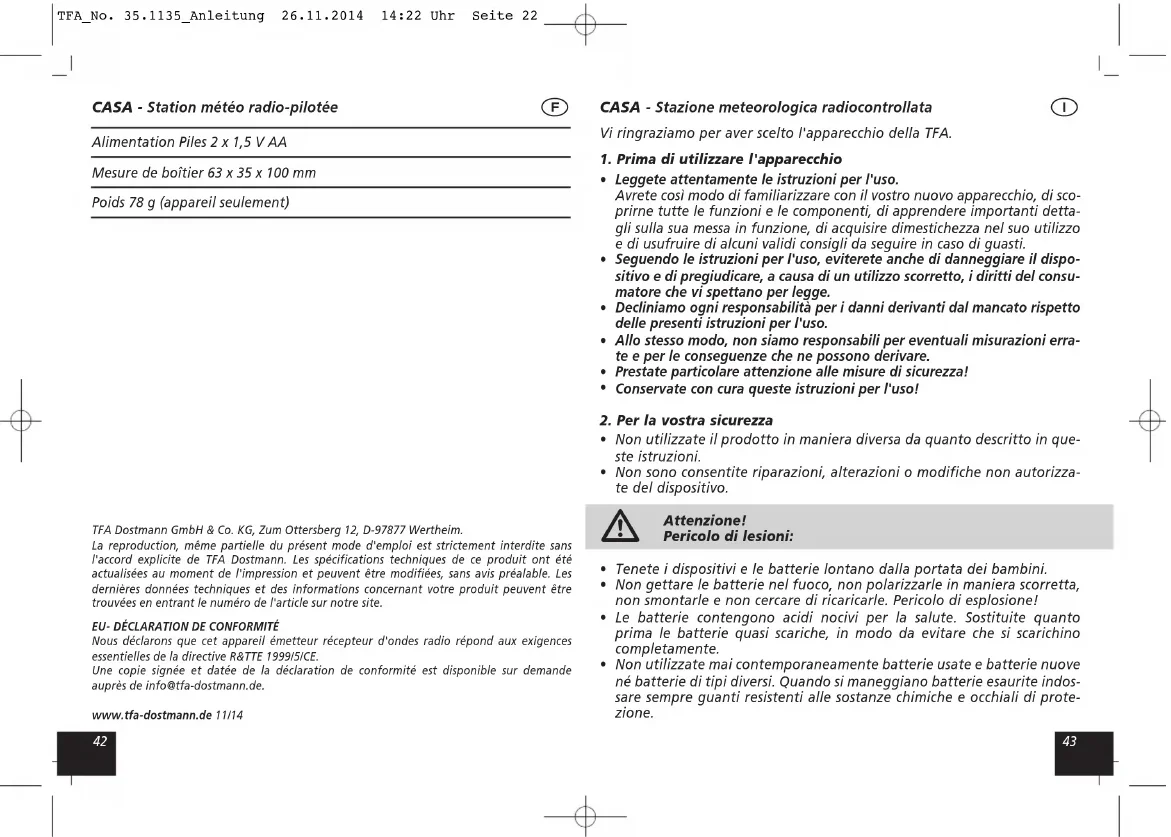

CASA - Stazione meteorologica radiocontrollata

Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

Leggete attentamente le istruzioni per l'uso. Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di sco- prirne tutte le funzioni e le componenti, di apprendere importanti detta- gli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti.

Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il dispo- sitivo e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consu- matore che vi spettano per legge.

Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso.

Allo stesso modo, non siamo responsabili per eventuali misurazioni erra- te e per le conseguenze che ne possono derivare.

Prestate particolare attenzione alle misure di sicurezza!

Conservate con cura queste istruzioni per l'uso!

2. Per la vostra sicurezza

Non utilizzate il prodotto in maniera diversa da quanto descritto in que- ste istruzioni.

Non sono consentite riparazioni, alterazioni o modifiche non autorizza- te del dispositivo. Attenzione!

Pericolo di lesioni:

Tenete i dispositivi e le batterie lontano dalla portata dei bambini.

Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cercare di ricaricarle. Pericolo di esplosione!

Le batterie contengono acidi nocivi per la salute. Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente.

CASA - Stazione meteorologica radiocontrollata

3.2 Trasmettitore esterno

Parte anteriore (Fig. 2) D1: Lampada di segnalazione a LED D2: Numero di canale D3: Temperatura/umidità esterna (in alternanza) D4: Simbolo della batteria Parte posteriore (Fig. 3) D5: Sistema di montaggio a parete D6: Supporto con vano batteria All’interno del vano batteria: D7: Bottone RESET D8: Commutatore CH 1,2,3

4. Messa in funzione

Posizionare gli apparecchi su un tavolo ad una distanza di circa 1,5 metri l'uno dall'altro. Tenerli lontano da eventuali fonti di interferenza (dispo- sitivi elettronici e impianti radio).

Rimuovere il foglio protettivo dal display della stazione base.

Aprire il vano batteria della stazione base e inserire due batterie nuove tipo 1,5 V AA, rispettando le corrette polarità.

Aprire il vano batteria del trasmettitore.

Impostare l'interruttore CH 1/2/3 del primo trasmettitore su 1.

Inserire due batterie nuove tipo 1,5 V AA, rispettando le corrette polarità. Sul display vengono visualizzate in alternanza la temperatura e l'umidità esterna misurata e il numero di canale 1. La lampada di segnalazione lampeggia sul display.

Con un oggetto appuntito, premere prima il tasto RESET sulla stazione base e quindi con un oggetto appuntito premere il tasto RESET nel vano batteria del trasmettitore. Richiudere il vano batteria del trasmettitore.

Sul display della stazione base vengono visualizzati la temperatura e l'umidità interna e la stazione base inizia a ricevere la temperatura ester- na. Il simbolo della ricezione del segnale lampeggia. Quando la ricezio- ne è avvenuta con successo, vengono visualizzati i valori esterni e il numero del canale.

Avvertenze sulla sicurezza del prodotto!

Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.

Il trasmettitore è resistente agli spruzzi d'acqua, ma non impermeabile. Cercare un luogo ombreggiato e al riparo dalla pioggia per il trasmetti- tore.

Proteggere dall’umidità.

3. Componenti e tasti

Display (Fig. 1) A1: Orologio con secondi A2: Simbolo dell'allarme e DST A3: Simbolo della ricezione DCF A4: Previsioni del tempo con simboli A5: Temperatura e umidità interna A6: Simbolo della ricezione di canale A7: Simbolo del gelo A8: Temperatura e umidità esterna A9: Simbolo della batteria per trasmettitore A10: Numero di canale Tasti (Fig. 2) B1: Tasto SNOOZE/LIGHT B2: Tasto ALARM/ SET B3: Tasto CH/+ Taste B4: Tasto MEM/- B5: Tasto DISPLAY/ SET B6: Commutatore °C/°F B7: Tasto SENSOR B8: Tasto RCC B9: Tasto RESET Struttura esterna (Fig. 2) C1: Supporto con vano batteria TFA_No. 35.1135_Anleitung 26.11.2014 14:22 Uhr Seite 234746 CASA - Stazione meteorologica radiocontrollata

CASA - Stazione meteorologica radiocontrollata

Rispettate le norme elencate qui di seguito:

La distanza raccomandata da qualsiasi fonte di interferenza come moni- tor di computer o televisori deve essere di almeno 1.5 - 2m.

All'interno di strutture in cemento armato (seminterrati, sovrastrutture) la ricezione del segnale è naturalmente più debole. In casi estremi si con- siglia di sistemare l'unità vicino ad una finestra per ottenere una mig- liore ricezione del segnale.

Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti e la ricezione è possibile nella mag- gior parte dei casi. Una singola ricezione giornaliera è sufficiente a garantire la precisione e a mantenere la deviazione al di sotto di un secondo.

L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per un periodo prolungato.

Tenere premuto il tasto CH/+ o MEM/- in modalità impostazione per pro- cedere velocemente.

Tenere premuto per 3 secondi il tasto DISPLAY/SET.

Il formato di visualizzazione 12 (12 hr - predefinito) o 24 ore lampeggia.

È possibile selezionare con il tasto CH/+ o MEM/- il sistema orario di 24- o 12- ore (in questo caso sul display appare AM o PM).

Premendo il tasto DISPLAY/SET è possibile modificare uno dopo l'altro le impostazioni per dell'ore, dei minuti, secondi e fuso orario (00 predefi- nito) e impostarle con il tasto CH/+ o MEM/-.

Confermare con il tasto DISPLAY/SET.

In caso di corretta ricezione, l'ora impostata in modalità manuale viene sostituita.

5.1.1 Impostazione del fuso orario

In modalità impostazione è possibile effettuare la correzione del fuso orario (+23/-23).

La correzione del fuso orario è attiva dove è possibile ricevere il segnale DCF ma il fuso orario differisce da quello tedesco (ad esempio, +1 = un'ora dopo).

Se non si ricevono i valori della temperatura esterna e dell'umidità, sul display viene visualizzato “- -”. Controllare le batterie e riprovare di nuovo. Eliminare eventuali fonti di interferenza.

È possibile avviare l'inizializzazione manualmente. Premere il tasto SENSOR sulla stazione base. 4.1. Ricezione dell'ora radiocontrollata

L'orologio inizia a ricevere il segnale radio circa 5 minuti dopo l'inseri- mento delle batterie, e il simbolo della ricezione del segnale DCF inizia a lampeggiare. Se il codice dell'ora è stato ricevuto entro 6-16 minuti, viene visualizzata l'ora radiocontrollata e apparirà il simbolo della rice- zione del segnale DCF.

È possibile avviare l'inizializzazione manualmente.

Premere il tasto RCC.

Il simbolo della ricezione del segnale DCF lampeggia.

Per interrompere l'operazione di ricezione tenere premuto il tasto RCC per tre secondi. Il simbolo della ricezione del segnale scompare.

La ricezione del segnale DCF avverrà tutti i giorni alle ore 2.00, 8.00,

14.00 e 20.00. Se la ricezione non è avvenuta con successo alle 2.00, ver-

ranno eseguiti tentativi alle 3.00 e 4.00.

Nel caso in cui l’orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di trasmissione, ecc.), l'ora può essere impostata manualmente. L'orologio funziona come un normale orologio al quarzo (vedi: Impostazione manuale dell'ora).

4.1.1 Indicazione per la ricezione dell'ora radiocontrollata

L'ora viene trasmessa da un orologio atomico al cesio gestito dal Physikalisch Technische Bundesanstalt di Braunschweig. La deviazione è inferiore a 1 secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF - 77 (77,5 kHz) entro un raggio di 1.500 km. L’orologio radiocontrollato riceve il segnale e lo converte per visualizzare l'ora precisa. Anche il passaggio tra ora solare e ora legale è automatico. Durante il periodo estivo DST appare sul display. La qualità della ricezione dipende molto dalla posizione geo- grafica. In circostanze normali e in assenza di problemi di ricezione dovreb- be avvenire entro il raggio di 1.500 km da Francoforte. TFA_No. 35.1135_Anleitung 26.11.2014 14:22 Uhr Seite 244948 CASA - Stazione meteorologica radiocontrollata

CASA - Stazione meteorologica radiocontrollata

La stazione meteo riconosce 4 simboli meteo diversi (soleggiato, parzial- mente nuvoloso, coperto, pioggia).

La previsione tramite l'indicazione del simbolo si riferisce ad un periodo di tempo di 12 – 24 ore e indica solo una tendenza atmosferica. Se ad esempio in questo momento è nuvoloso e viene segnalata pioggia, non si tratta di un funzionamento difettoso dell'apparecchio, bensì di una indicazione che la pressione dell'aria è scesa e c'è da aspettarsi un peg- gioramento del tempo, anche se non necessariamente la pioggia. La pre- cisione è circa del 70-75%.

Il simbolo del sole viene visualizzato durante la notte se vi è una notte stellata.

7. Temperatura e umidità

7.1 Valori massimi e minimi

Premere il tasto MEM/-.

Vengono visualizzate la temperatura massima e l'umidità massima dell'aria, esterne ed interne raggiunte dopo l'ultimo azzeramento.

Premere nuovamente il tasto MEM/-.

Vengono visualizzate la temperatura minima e l'umidità minima dell'aria, esterne ed interne raggiunte dopo l'ultimo azzeramento.

Per tornare alla visualizzazione dei valori attuali, premere ancora una volta il tasto MEM/-.

L'apparecchio esce automaticamente dalla modalità MAX/MIN se non si preme il tasto MEM/-.

Tenere premuto il tasto MEM/- durante la visualizzazione dei valori mas- simi e minimi per riportare la visualizzazione ai valori attuali.

Dopo aver sostituito le batterie i valori massimi e minimi sono eliminati automaticamente.

Se il trasmettitore misura una temperatura esterna di -2°C ... 3°C (28°F ... 37°F) sul display appare il simbolo gelo.

Il simbolo gelo lampeggia sul display dei valori esterni.

Premere il tasto CH/+ o MEM/-.

Confermare con il tasto DISPLAY/SET.

5.2 Impostazione dell'ora di allarme

Premere il tasto ALARM/SET nella modalità normale.

AL e 12:00 (predefinito) o l'ultima ora della sveglia impostata vengono visualizzati sul display.

L’indicazione dell’ora inizia a lampeggiare.

Impostare l'ora con il tasto MEM/- o CH/+.

Sul display viene visualizzato il simbolo della sveglia.

Confermare con il tasto ALARM/SET e inserire i minuti procedendo nello stesso modo.

Premere nuovamente il tasto ALARM/SET.

Il simbolo della sveglia e l'ora vengono visualizzati sul display.

Quando l'orario di allarme inserito viene raggiunto, la sveglia comincia a suonare.

Il simbolo della sveglia lampeggia.

Per disattivare la funzione sveglia premere il tasto ALARM/SET.

Se non viene interrotto, il segnale si disattiva automaticamente dopo 2 minuti e si riattiva nuovamente alla stessa ora.

• Quando suona la sveglia innestare la funzione snooze con il tasto SNOOZE/ LIGHT.

Quando la funzione snooze è attivata, il simbolo della sveglia iniziano a lampeggiare.

Il suono della sveglia verrà interrotto per 5 minuti.

Premere il tasto ALARM/SET nella modalità normale per attivare la modalità di allarme.

Premere nuovamente il tasto ALARM/SET per spegnere la funzione sve- glia e la funzione snooze.

Sul display scompare il simbolo della sveglia.

Premendo il tasto ALARM/SET in modalità normale è possibile visualizzare l'ora della sveglia.

5.4 Retroilluminazione

CASA - Stazione meteorologica radiocontrollata

Con il supporto pieghevole situato nella parte posteriore è possibile disporre la stazione base in posizione verticale. Evitare l’installazione in prossimità di altri apparecchi elettrici (televisori, computer, cellulari) e oggetti metallici pesanti.

Verificare se il trasferimento dei valori di misura alla stazione base da parte del trasmettitore situato nel luogo cui esso è destinato ha luogo correttamente (raggio d’azione in campo libero circa 50 metri, in caso di pareti spesse, in particolare con parti metalliche, il raggio d’azione del trasmettitore potrà ridursi notevolmente).

Se necessario, cercate nuove posizioni per il trasmettitore e/o il ricevitore.

Se il trasferimento funziona, è possibile fissare alla parete il supporto con un chiodo o posizionarlo su superfici piane.

10. Cura e manutenzione

Per pulire i dispositivi utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.

Rimuovere le batterie da entrambi i dispositivi, se non si utilizza l'appa- recchio per un periodo prolungato.

Collocare i dispositivi in un luogo asciutto.

10.1 Sostituzione delle batterie

Cambiare le batterie del trasmettitore, se il simbolo della batteria appa- re sul display dei valori esterni della stazione base o sul display del tras- mettitore.

Cambiare la batteria se le funzioni della stazione base sono più deboli.

Attenzione: dopo aver sostituito le batterie è necessario ristabilire il con- tatto tra il trasmettitore e il ricevitore, pertanto cambiate sempre le bat- terie contemporaneamente ad entrambi i dispositivi oppure avviate manualmente la ricerca del trasmettitore.

Problema Risoluzione del problema Nessuna indicazione ➜ Inserire le batterie rispettando le su dispositivi corrette polarità ➜ Sostituire le batterie

Appena la temperatura esterna supera il campo di misura specificato, il simbolo gelo scompare.

7.3 Impostazione della visualizzazione della temperatura

Con il commutatore °C/°F è possibile scegliere fra la visualizzazione della temperatura in °C (gradi Celsius) o °F (gradi Fahrenheit).

8. Trasmettitore esterno

Dopo l'inserimento della batterie nel trasmettitore esterno, il trasmetti- tore inizia automaticamente a trasmettere i valori di esterni al canale 1.

Con il tasto RESET è possibile resettare manualmente il trasmettitore esterno (es.: come prova o in caso di perdita del trasmettitore).

Dopo la corretta messa in funzione del trasmettitore esterno, chiudere il coperchio della batteria.

Sul display di valori esterni appare il numero di canale.

La temperatura esterna e l'umidità dell'aria esterna vengono visualizzati in alternanza.

8.1 Trasmettitori esterni addizionali

Se si desidera collegare più trasmettitori, scegliere un diverso canale per ciascun trasmettitore (CH1, CH2 o CH3) con l'interruttore CH1/2/3 presen- te nel vano batteria del trasmettitore a scorrimento. Inserire due batte- rie nuove tipo 1,5 V AA, rispettando le corrette polarità.

Mettere la stazione base in funzione, o premere il tasto SENSOR sulla stazione base.

I valori esterni e il numero di canale vengono visualizzati sul display della stazione base. Se si dispone di più di un trasmettitore collegato, è possi- bile passare da un canale 1 a 3 all'altro con il tasto CH/+.

È possibile impostare anche un cambio canale automatico.

Tenere premuto il tasto CH/+ per attivare il cambio canale automatico.

Premere brevemente il tasto CH/+ per disattivare il cambio canale auto- matico e visualizzare di nuovo il primo trasmettitore.

9. Posizionamento della stazione base e fissaggio del trasmettitore

Cercare un luogo ombreggiato e al riparo dalla pioggia per il trasmetti- tore. (La luce diretta del sole falsifica la misurazione e l'umidità costan- te sforza inutilmente le componenti elettroniche). TFA_No. 35.1135_Anleitung 26.11.2014 14:22 Uhr Seite 265352 CASA - Stazione meteorologica radiocontrollata

CASA - Stazione meteorologica radiocontrollata

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. È assolutamente vietato gettate le batterie tra i rifiuti domestici. In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico. Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elet- troniche (WEEE). Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smalti- mento ecologico.

Stazione base Campo di misura interna Temperatura 0 °C…+45 °C (+32 °F…+113 °F) Risoluzione 0,1°C (0,1°F) Umidità 20%...90% Risoluzione 1 % Indicazione “hi/lo” Fuori dal campo di misura- Alimentazione Batterie 2 x AA da 1,5 V Dimensioni esterne 141 x 48 x 100 mm Peso 214 g (solo apparecchio) Nessuna ricezione ➜ Nessuna stazione installata del trasmettitore ➜ Controllare le batterie del trasmetti- Indicazione “- -” per canale 1/2/3 tore (non utilizzare batterie ricari- cabile!) ➜ Riavviate il trasmettitore e la sta- zione base secondo le istruzioni ➜ Avviare la sintonizzazione manuale del trasmettitore: premere il tasto RESET all'interno del vano batterie del trasmettitore con un oggetto appuntito e premere il tasto SENSOR sul retro della stazione base ➜ Cercate nuove posizioni per il trasmettitore e/o la stazione base ➜ Diminuite la distanza tra il trasmetti- tore e la stazione base ➜ Eliminare fonti di interferenza Nessuna ricezione ➜ Inizializzazione con il tasto RCC del segnale DCF ➜ Attendete il tentativo notturno di ricezione ➜ Cercare nuove posizioni per il dis- positivo ➜ Eliminare fonti di interferenza ➜ Riavviare il dispositivo secondo le istruzioni ➜ Inserire l'orologio manualmente Indicazione non corretta ➜ Sostituire le batterie ➜ Stazione base: Premere il tasto RESET con un oggetto appuntito ➜ Trasmettitore: Premere il tasto RESET con un oggetto appuntito TFA_No. 35.1135_Anleitung 26.11.2014 14:22 Uhr Seite 275554 CASA - Stazione meteorologica radiocontrollata
