GEBRUIKSAANWIJZING Casa 35.1135.01 TFA

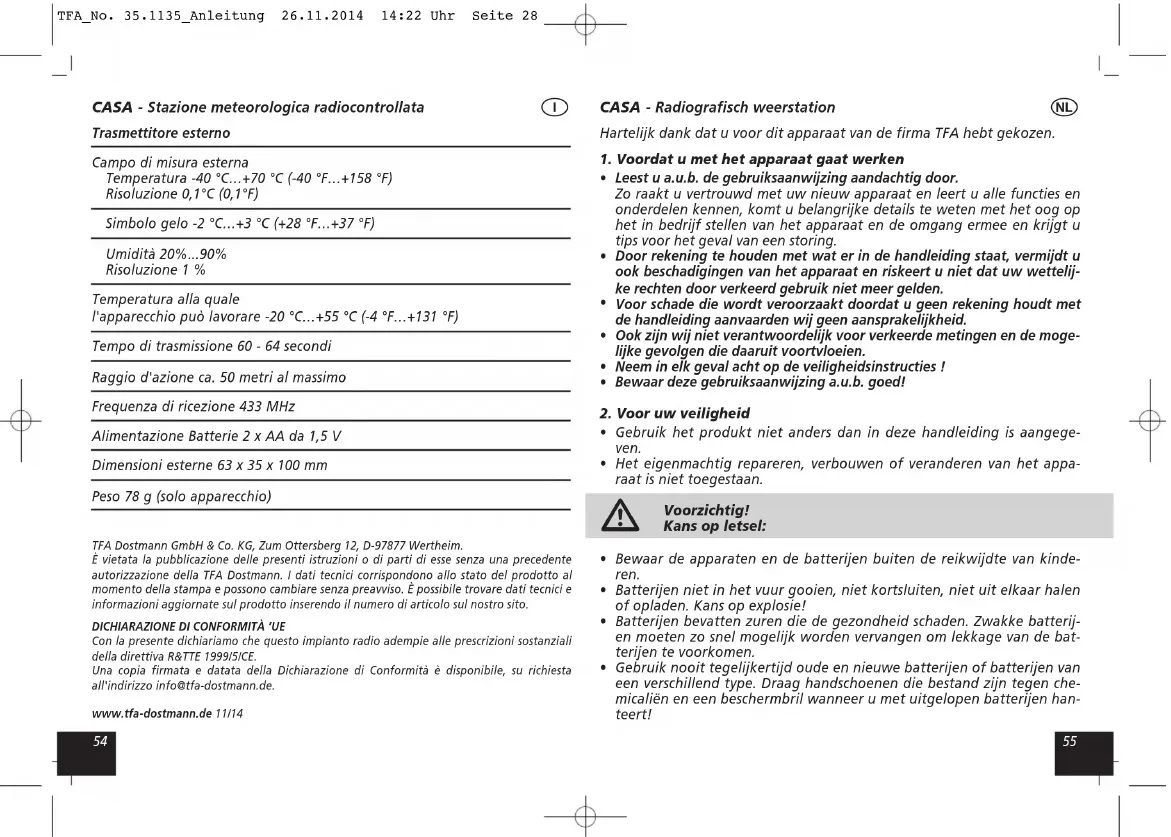

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.

1. Voordat u met het apparaat gaat werken

Leest u a.u.b. de gebruiksaanwijzing aandachtig door. Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies en onderdelen kennen, komt u belangrijke details te weten met het oog op het in bedrijf stellen van het apparaat en de omgang ermee en krijgt u tips voor het geval van een storing.

Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het apparaat en riskeert u niet dat uw wettelij- ke rechten door verkeerd gebruik niet meer gelden.

Voor schade die wordt veroorzaakt doordat u geen rekening houdt met de handleiding aanvaarden wij geen aansprakelijkheid.

Ook zijn wij niet verantwoordelijk voor verkeerde metingen en de moge- lijke gevolgen die daaruit voortvloeien.

Neem in elk geval acht op de veiligheidsinstructies !

Bewaar deze gebruiksaanwijzing a.u.b. goed!

2. Voor uw veiligheid

Gebruik het produkt niet anders dan in deze handleiding is aangege- ven.

Het eigenmachtig repareren, verbouwen of veranderen van het appa- raat is niet toegestaan. Voorzichtig!

Bewaar de apparaten en de batterijen buiten de reikwijdte van kinde- ren.

Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!

Batterijen bevatten zuren die de gezondheid schaden. Zwakke batterij- en moeten zo snel mogelijk worden vervangen om lekkage van de bat- terijen te voorkomen.

Voorkant (Fig. 2) D1: LED signaallamp D2: Kanaalnummer D3: Buitentemperatuur/buitenvochtigheid afwisselend D4: Batterijsymbool Achterkant (Fig. 3) D5: Wandbevestiging D6: Standaard met batterijvak In het batterijvak: D7: RESET toets D8: CH 1,2,3 schuifschakelaar

4. Inbedrijfstelling

Leg het basisapparaat en de buitenzender op een afstand van ca. 1,5 meter van elkaar op een tafel. Vermijd de nabijheid van eventuele stoorbronnen (elektronische apparaten en radiografische installaties).

De beschermfolie van het display van het basisapparaat aftrekken.

Maak het batterijvak van het basisapparaat open en plaats er twee nieuwe batterijen 1,5 V AA in. Batterijen met de juiste poolrichting plaatsen. Vervolgens het vak weer sluiten.

Open het batterijvak van de buitenzender.

Zet de CH 1/2/3 schuifschakelaar voor de eerste buitenzender naar het kanaalnummer één.

Plaats er twee nieuwe batterijen 1,5 V AA in. Batterijen met de juiste poolrichting plaatsen. Op het display verschijnen de gemeten buiten- temperatuur en de buitenluchtvochtigheid afwisselend en het kanaal- nummer 1. De signaallamp knippert.

Druk eerst op de RESET toets van het basisapparaat met één puntig voorwerp en druk dan vervolgens op de RESET toets in het batterijvak van de buitenzender met één puntig voorwerp. Sluit het batterijvak van de buitenzender weer.

Belangrijke informatie voor de produktveiligheid!

Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken.

De buitenzender is tegen spatwater beschermd maar niet waterdicht. Zoek een schaduwrijke en een tegen regen beschermde plaats uit voor de buitenzender.

Tegen vocht beschermen.

3. Onderdelen en toetsen

Display (Fig. 1) A1: Tijd met seconden A2: Alarm en DST symbool A3: Radiografisch signaalsymbool DCF A4: Weersverwachting met symbolen A5: Binnentemperatuur en luchtvochtigheid A6: Buitenzender ontvangstsymbool A7: Vorst symbool A8: Buitentemperatuur en luchtvochtigheid A9: Batterijsymbool voor buitenzender A10: Kanaalnummer Toetsen (Fig. 2) B1: SNOOZE/LIGHT toets B2: ALARM/ SET toets B3: CH/+ toets B4: MEM/- toets B5: DISPLAY/ SET toets B6: °C/°F schuifschakelaar B7: SENSOR toets B8: RCC toets B9: RESET toets Behuizing (Fig. 2) C1: Standaard met batterijvak TFA_No. 35.1135_Anleitung 26.11.2014 14:22 Uhr Seite 295958 CASA - Radiografisch weerstation

DCF-77 (77,5 kHz) frequentiesignaal uitgezonden met een bereik van ongeveer 1500 km. Uw zendergestuurde klok ontvangt dit signaal en zet het om in de precieze tijd. Zelfs de overgang van zomer- naar wintertijd gebeurt automatisch. Gedurende de zomertijd verschijnt DST op het dis- play. De kwaliteit van de ontvangst hangt in belangrijke mate af van de geografische ligging. Normaliter zouden er binnen een straal van 1.500 km rondom Frankfurt geen ontvangstproblemen mogen zijn. Let alstublieft op het volgende:

De afstand van mogelijke storingsbronnen zoals computerbeeldscher- men of tv-toestellen dient tenminste 1,5 à 2 meter te zijn.

In ruimten met gewapend beton (kelders, torenflats) wordt het signaal uiteraard verzwakt ontvangen. In extreme gevallen is het aan te beve- len, het toestel dichter bij het raam te zetten en / of u draait het appa- raat om een beter ontvangst te verkrijgen.

's Nachts zijn atmosferische storingen over het algemeen minder ernstig en is ontvangst in de meeste gevallen wel mogelijk. Een enkele ont- vangst per dag is voldoende om de tijdsafwijking onder 1 seconde te houden.

Het apparaat verlaat automatisch de instelmodus, als er geen toets wordt ingedrukt.

Houdt u de CH/+ of MEM/- toets in de overeenkomstige instelmodus ingedrukt dan komt u in de snelloop.

5.1 Manuele tijdinstelling

De DISPLAY/SET toets drie seconden lang ingedrukt houden.

De 24 uur- of 12-uurtijdsysteem (standaardinstelling: 12 Hr) knippert.

Met de CH/+ of MEM/- toets kunt u tussen het 24 uur- of 12-uurtijdsys- teem (AM of PM verschijnt op het display) kiezen.

Druk nog eens op de DISPLAY/SET toets, en u kunt zich begeven naar de weergave van de uren, minuten, seconden en de tijdzone (standaardin- stelling:00) met de CH/+ of MEM/- toets instellen.

Bevestig met de DISPLAY/SET toets.

Is de ontvangst van het DCF signaal geslaagd, wordt de handmatig ingestelde tijd overschreven.

Op het display van het basisapparaat verschijnen de binnentemperatuur en -luchtvochtigheid en het basisapparaat probeert de buitentempera- tuur en -luchtvochtigheid te ontvangen. Het ontvangstsymbool knip- pert. Is de ontvangst van het DCF signaal geslaagd, verschijnen de bui- tenwaarden en het kanaalnummer op het display.

Wordt geen buitentemperatuur en geen buitenluchtvochtigheid ont- vangen verschijnt „- -” op het display. Controleer de batterijen en start nog een poging. Verwijder eventuele stoorbronnen.

U kunt de initiatie ook handmatig starten. Druk op de SENSOR toets van het basisapparaat. 4.1. Ontvangst van het radiografische tijdsignaal

Het apparaat probeert nu het tijdsignaal ongeveer 5 minuten na het plaatsen van de batterijen te ontvangen en het DCF-ontvangstsymbool knippert. Bij succesvol ontvangst na 6 à 16 minuten verschijnt de zen- dergestuurde tijd en het DCF-ontvangstsymbool verschijnt permanent op het display.

U kunt de initiatie ook handmatig starten.

Druk op de RCC toets.

Het DCF-ontvangstsymbool knippert.

U kunt de ontvangstpoging onderbreken, door de RCC toets gedurende drie seconden ingedrukt te houden. Het DCF-ontvangstsymbool ver- dwijnt.

Het DCF-signaal wordt dagelijks om 2:00, 8:00, 14:00 en 20:00 uur ont- vangen. Is de ontvangst om 2:00 uur niet geslaagd, zo zal opnieuw om

3.00 en om 4.00 uur een ontvangstpoging gedaan worden.

Als de zendergestuurde klok geen DCF-signaal ontvangt (wegens storin- gen, afstand, enz.), kunt u de tijd ook handmatig instellen. Het DCF- ontvangstsymbool verdwijnt en de klok werkt dan als een gewone kwartsklok (zie: Manuele tijdinstelling).

4.1.1 Aanwijzing voor de ontvangst van het radiografische tijdsignaal

De tijdbasis voor de zendergestuurde tijd is een cesium-atoomklok van het Physikalisch Technische Bundesanstalt Braunschweig. Met een afwijking van minder dan 1 seconde in één miljoen jaar. De tijd is gecodeerd en wordt vanuit Mainflingen in de buurt van Frankfurt aan de Main door een TFA_No. 35.1135_Anleitung 26.11.2014 14:22 Uhr Seite 306160 CASA - Radiografisch weerstation

Druk op de ALARM/SET toets om in de normaalmodus de alarmtijd op te vragen.

5.4 Achtergrondverlichting

Druk op de SNOOZE/LIGHT toets en de achtergrondverlichting gaat gedurende 5 seconden aan.

Het radiografische weerstation gebruikt 4 verschillende weersymbolen (zonnig, halfbewolkt, bewolkt, regen).

Het weerbericht via de symboolweergave heeft betrekking op een peri- ode van 12 – 24 uur en geeft alleen een weertrend aan. Is het bijvoor- beeld momenteel bewolkt en wordt er regen aangegeven, duidt dit niet op een verkeerd functioneren van het apparaat, maar geeft dit aan, dat de luchtdruk gedaald is en u een weersverslechtering moet ver- wachten, waarbij het echter niet per se om regen hoeft te gaan. De pre- cisie is ongeveer 70 tot 75%.

Het zonnetje wordt ook 's nachts als symbool weergegeven als er sprake is van een kraakheldere nacht.

7. Temperatuur en luchtvochtigheid

7.1 Maximum- en minimumwaarden

Druk op de MEM/- toets.

MAX verschijnt op het display.

De maximale temperatuur en de luchtvochtigheid voor binnen en bui- ten sinds de laatste terugstelling worden aangetoond.

Druk nog eens op de MEM/- toets.

MIN verschijnt op het display.

De minimale temperatuur en luchtvochtigheid voor binnen en buiten sinds de laatste terugstelling worden aangetoond.

Druk nog eens op de MEM/- toets om het display met de actuele waar- den te verkrijgen.

Het apparaat verlaat automatisch de MAX/MIN modus, als de MEM/- toets niet wordt ingedrukt.

Houdt de MEM/- toets ingedrukt, wanneer op het display de maxi- mum- en minimumwaarden getoond worden, om de maximum- en minimumwaarden waarden naar de huidige waarden terug te zetten.

5.1.1 Instelling van de tijdzone

In de instelmodus kunt u een correctie van de tijdzone (+23/-23) maken.

Instellen van een correctie voor de tijdzone is vereist wanneer het DCF- signaal wel kan worden ontvangen, maar de tijdzone van de DCF tijd afwijkt (bijvoorbeeld, +1 = één uur later).

Druk op de CH/+ of de MEM/- toets.

Bevestig met de DISPLAY/SET toets.

5.2 Wektijdinstelling

12:00 (standaardinstelling) en AL of de ingestelde wektijd verschijnen op het display.

De uuraanduiding knippert.

Stel het uur met de CH/+ of MEM/- toets in.

Het alarmsymbool verschijnt op het display.

Bevestig de instelling met de ALARM/SET toets en stel op dezelfde manier de minuten in.

Druk nog eens op de ALARM/SET toets.

Het alarmsymbool en de actuele tijd verschijnen op het display.

Wanneer de ingestelde wektijd bereikt is, begint de wekker te rinkelen.

Het alarmsymbool knippert.

Druk op de ALARM/SET toets om het alarm uit te schakelen.

Als het alarm niet wordt onderbroken, zal de stijgende alarmtoon zich na twee minuten automatisch uitschakelen en activeert zich vanzelf weer op dezelfde wektijd.

Wanneer het weksignaal klingelt, drukt men op de SNOOZE/LIGHT toets om de snooze functie te activeren.

Indien de snooze-functie geactiveerd is, knippert het alarmsymbool op het display.

Het weksignaal wordt voor 5 minuten onderbroken.

Druk op de ALARM/SET toets in de normaalmodus, om in de alarm func- tie te komen.

Druk nog eens op de ALARM/SET toets, om de alarm en de snooze func- tie uit te schakelen.

U kunt ook een automatische kanaalwissel instellen.

Druk op de CH/+ toets en houd deze ingedrukt, om de automatische kanaalwissel te activeren.

Druk nog eens kort op de CH/+ toets, om de automatische kanaalwissel uit te schakelen en de gewenste buitenzender verschijnt permanent op het display.

9. Opstellen en bevestigen van het basisapparaat en de buitenzender

Zoek een schaduwrijke en een tegen regen beschermde plaats uit voor de buitenzender. (Direct zonlicht vervalst de meetwaarden en continue vochtigheid belast de elektronische componenten onnodig).

Plaats het basisapparaat in de woonruimte. Vermijd de nabijheid van andere elektrische apparaten (televisie, computer, radiografische tele- foons) en massieve metalen voorwerpen.

Controleer of een overdracht van de meetwaarden van de buitenzender op de gewenste opstellingsplaats naar het basisapparaat plaatsvindt (reikwijdte vrij veld ca. 50 meter). Massieve wanden, in het bijzonder met metalen delen, kunnen de reikwijdte van de zender aanzienlijk beperken.

Zoek eventueel een nieuwe opstellingsplaats voor buitenzender en/of basisapparaat.

Is de transmissie geslaagd, kunt u de buitenzender met schroeven aan de muur bevestigen of op een effen oppervlakte plaatsen.

10. Schoonmaken en onderhoud

Maak het apparaten met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken!

Verwijder de batterijen van beide apparaten, als u de apparaten lange- re tijd niet gebruikt.

Bewaar de apparaten op een droge plaats.

Vervang de batterijen in de buitenzender als het batterijsymbool op het display van de buitenzender of op de buitenwaarden display van het basisapparaat verschijnt.

Vervang de batterijen zodra de functies van de basisapparaat zwakker worden.

Bij een batterijwissel worden automatisch de maximum- en minimum- waarden verwijderd.

Op het display van het basisapparaat verschijnt het vorstsymbool wan- ner de buitentemperatuur tussen -2°C ... 3°C (28°F ... 37°F) is.

Het vorstsymbool knippert op het display van de buitenwaarden.

Zodra de buitentemperatuur stijgt tot de boven aangegeven meetbe- reik verdwijnt het vorstsymbool.

7.3 Instelling van de temperatuur

Met de °C/°F schuifschakelaar kunt u tussen de weergave van de tempe- ratuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen.

Na het plaatsen van de batterijen in de buitenzender begint de buiten- zender automatisch met de transmissie van de buitenwaarden op het kanaal 1.

Met de RESET toets kunt u de buitenzender handmatig overdragen (bijv. voor het testen of bij verlies van de buitenzender).

Na de succesvolle inbedrijfstelling van de buitenzender, vervolgens de deksels weer sluiten.

Op het display van de buitenzender verschijnt het kanaalnummer.

De buitentemperatuur en de buitenluchtvochtigheid verschijnen afwis- selend op het display.

Als u meerdere buitenzenders wilt aansluiten, kiest u met de schuifscha- kelaar CH 1/2/3 in het batterijvak van de buitenzender voor elke buiten- zender een ander kanaal (CH1, CH2 of CH3). Plaats er dan twee nieuwe batterijen 1,5 V AA in. Batterijen met de juiste poolrichting plaatsen. Neem het basisapparaat dan in werking of druk op de SENSOR-toets op het basisapparaat.

De buitenwaarden en het kanaalnummer verschijnen op het display van het basisapparaat. Als u wilt meerdere buitenzenders aankijken, kunt u met de CH/+ toets op het basisapparaat tussen de kanalen 1...3 schake- len. TFA_No. 35.1135_Anleitung 26.11.2014 14:22 Uhr Seite 326564 CASA - Radiografisch weerstation

➜ Zoek een nieuwe opstellingsplaats voor het apparaat ➜ Verwijder stoorbronnen ➜ Buitenzender en basisapparaat opnieuw volgens de handleiding in bedrijf stellen ➜ Manueel instellen van de tijd Geen correcte indicatie ➜ Vervang de batterijen ➜ Basisapparaat: Druk op de RESET toets met één puntig voorwerp ➜ Buitenzender: Druk op de RESET toets met één puntig voorwerp

Dit produkt is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecycled en hergebruikt. Batterijen en accu's mogen niet met het huisvuil worden wegge- gooid. Als consument bent u wettelijk verplicht om gebruikte batterij- en en accu's bij uw dealer af te geven of naar de daarvoor bestemde containers volgens de nationale of lokale bepalingen te brengen om een milieuvriendelijk verwijderen te garanderen. De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwikzilver, Pb=lood Dit apparaat is gemarkeerd in overeenstemming met de EU- richtlijn (WEEE) over het verwijderen van elektrisch en elektro- nisch afval. Dit produkt mag niet met het huisvuil worden weggegooid. De gebruiker is verplicht om de apparatuur af te geven bij een als zodanig erkende plek van afgifte voor het verwijderen van elektrisch en elektronisch apparatuur om een milieuvriendelijk verwijderen te garanderen.

Attentie: Bij een batterijwissel moet het contact tussen buitenzender en ontvan- ger weer worden hersteld – dus altijd beide apparaten van nieuwe bat- terijen voorzien of de handmatige zenderzoeker starten.

Probleem Oplossing Geen indicatie ➜ Batterijen met de juiste poolrich- van beide apparaten tingen plaatsen ➜ Vervang de batterijen Geen buitenzender ontvangst ➜ Geen buitenzender geïnstalleerd Indicatie „---” ➜ Batterijen van de buitenzender voor kanaal 1/2/3 controleren (geen accu’s gebruiken!) ➜ Buitenzender en basisapparaat opnieuw volgens de handleiding in bedrijf stellen ➜ Handmatig de buitenzender zoeken: Druk op de RESET toets in het batterijvak van de buitenzender met één puntig voorwerp en ver- volgens houdt de SENSOR toets op het basisapparaat ingedrukt ➜ Zoek een nieuwe opstellingsplaats voor buitenzender en/of basisappa- raat ➜ Afstand tussen buitenzender en basisapparaat verminderen ➜ Verwijder stoorbronnen Geen DCF radio ontvangst ➜ Initiatie met de RCC toets starten ➜ Ontvangstpoging in de nacht afwachten TFA_No. 35.1135_Anleitung 26.11.2014 14:22 Uhr Seite 336766 CASA - Radiografisch weerstation

Spanningsvoorziening Batterijen 2 x 1,5 V AA Afmetingen behuizing 63 x 35 x 100 mm Gewicht 78 g (alleen het apparaat) TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim. Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dost- mann worden gepubliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden gewijzigd. De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artikelnummer op onze homepage EU-CONFORMITEITSVERKLARING Hiermee verklaren wij, dat deze radiografische installatie voldoet aan de belangrijkste eisen van de R&TTE richtlijn 1999/5/EG. Een kopie van de getekende en gedateerde Conformiteitsverklaring is op verzoek beschikbaar via [e-mail]. www.tfa-dostmann.de 11/14

13. Technische gegevens

Basisapparaat Meetbereik binnen Temperatuur 0 °C…+45 °C (+32 °F…+113 °F) Resolutie 0,1°C (0,1°F) Luchtvochtigheid 20%...90% Resolutie 1 % Indicatie hi/lo Meting buiten het meetbereik Spanningsvoorziening Batterijen 2 x 1,5 V AA Afmetingen behuizing 141 x 48 x 100 mm Gewicht 214 g (alleen het apparaat) Buitenzender Meetbereik buiten Temperatuur -40 °C…+70 °C (-40 °F…+158 °F) Resolutie 0,1°C (0,1°F) Vrost symbool -2 °C…+3 °C (+28 °F…+37 °F) Luchtvochtigheid 20%...90% Resolutie 1 % Bedrijfstemperatuur -20 °C…+55 °C (-4 °F…+131 °F) Zendtijd 60 – 64 seconden Reikwijdte maximaal 50 meter (vrije veld) Transmissie frequentie 433 MHz TFA_No. 35.1135_Anleitung 26.11.2014 14:22 Uhr Seite 346968 CASA- Estación meteorológica inalámbrica
