MANUALE UTENTE Ninebot KickScooters F25I SEGWAY

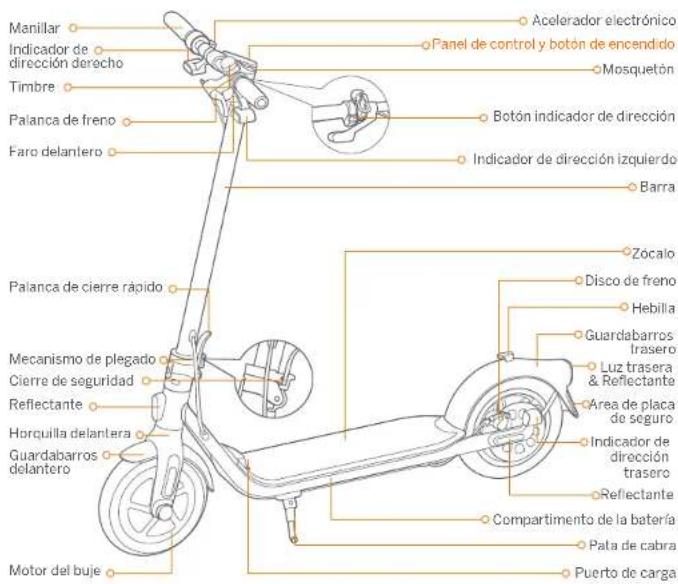

69 70 71Indicatore di direzione destra Campana Barra del manico Acceleratore elettronico Moschettone Indicatore di direzione sinistra Pulsante indicatore di direzione Cruscotto e Pulsante Alimentazione Blocco di sicurezza Leva del freno Faro Stelo Leva di sgancio rapido Forcella anteriore Parafango anteriore Motore hub Porta di carica Pedana Fibbia Freno a disco Retro Parafango Area targa Luce retro & Riflettore Riflettore Riflettore Cavalletto Cabina batteria Diagramma

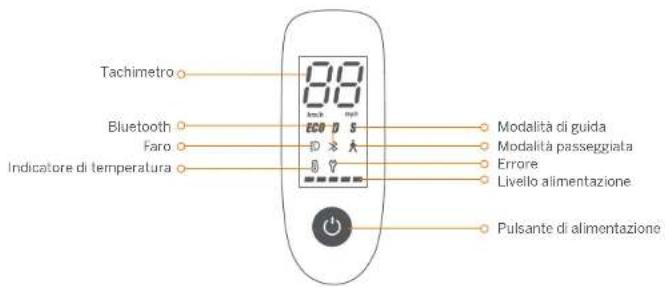

69 70 71Pulsante di alimentazione: Premere brevemente per accendere. Premere e tenere premuto il pulsante per 3 secondi per spegnere il monopattino. Quando acceso, fare un clic per accendere/spegnere il faro & luce retro e fare doppio clic per cambiare la modalità di guida. Tachimetro: Indica la velocità attuale. Visualizza anche i codici di errore quando vengono rilevati guasti. Modalità passeggiata: La velocità massima è di 5 km/h (3.1 mph). F25I / F40I : il faro e la luce posteriore lampeggiano e non possono essere spenti.

• Come abilitare in App: tocca il menu a scorrimento > Impostazioni > Modalità passeggiata. Modalità di guida: sono disponibili tre differenti modalità. La velocità massima è la seguente: Errore: il simbolo della chiave inglese indica che il monopattino ha rilevato un errore. Indicatore di temperatura: L'icona del termometro sempre acceso indica che la temperatura della batteria ha raggiunto 50 °C (122 °F) o è inferiore a 0 °C (32 °F).

• A questo punto, il veicolo non può accelerare normalmente ed è possibile che non si riesca a caricarlo. Non utilizzarlo finché la temperatura non si sia abbassata su valori normali. Bluetooth: l'icona indica che il monopattino è stato collegato correttamente al dispositivo mobile. Livello alimentazione: Il livello totale della batteria è pari a 5 barre.

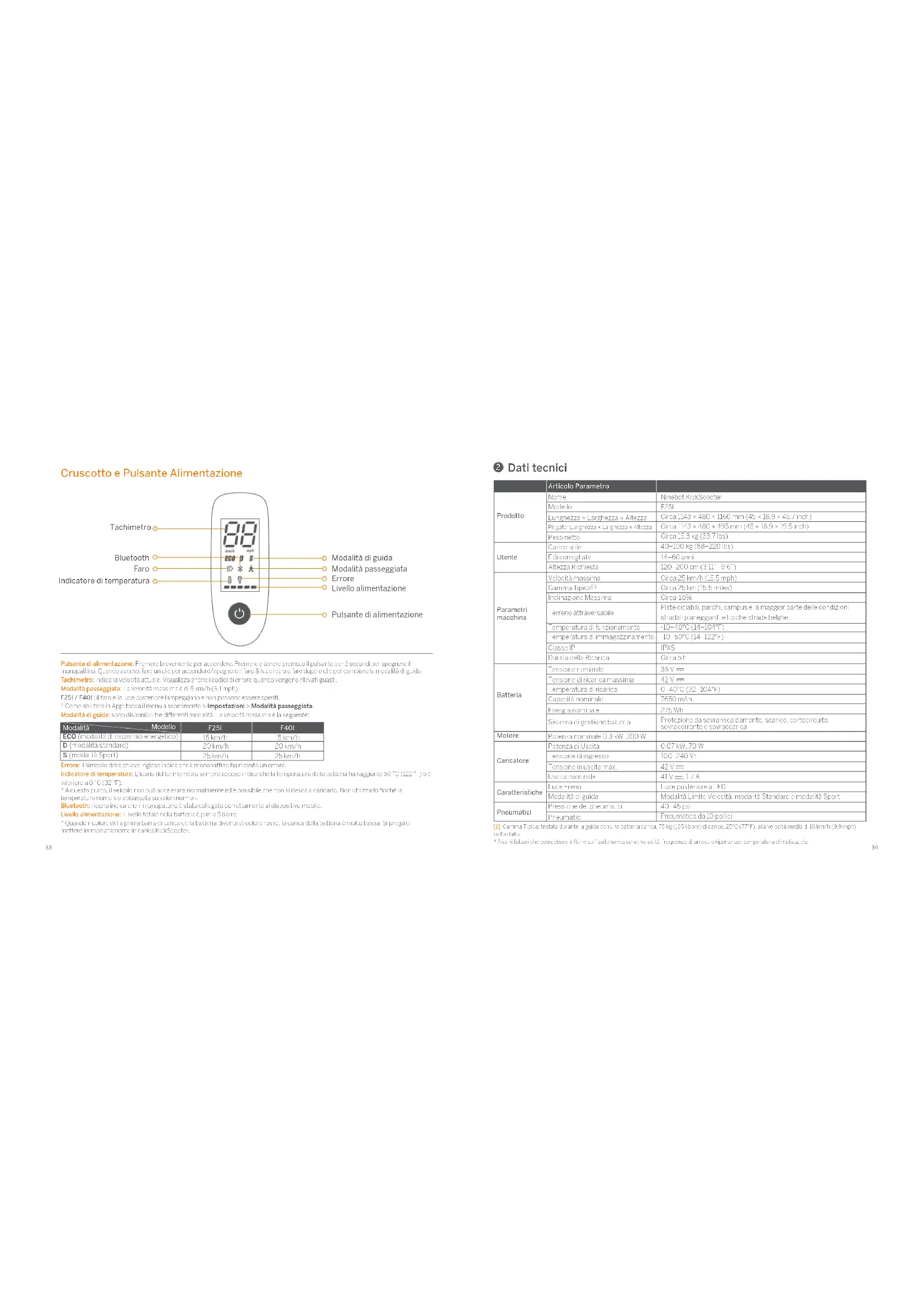

• Quando il colore della prima barra di carica della batteria diventa di colore rosso, la carica della batteria è molto bassa. Si prega di mettere immediatamente in carica KickScooter. F25I 15 km/h 20 km/h 25 km/h F40I 15 km/h 20 km/h 25 km/h Cruscotto e Pulsante Alimentazione Tachimetro Bluetooth Faro Indicatore di temperatura Modalità di guida Modalità passeggiata Errore Livello alimentazione Pulsante di alimentazione Modello Modalità ECO (modalità di risparmio energetico) D (modalità standard) S (modalità Sport) Circa 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) Circa 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) Circa 15.3 kg (33.7 lbs) Dati tecnici

Prodotto Utente Parametri macchina Batteria Motore Caricatore Ninebot KickScooter F25I Articolo Parametro Nome Modello Lunghezza × Larghezza × Altezza Piegato: Lunghezza × Larghezza × Altezza Peso netto Carico utile Età consigliata Altezza Richiesta Velocità massima Gamma Tipica [1] Inclinazione Massima Terreno attraversabile Temperatura di funzionamento Temperatura di immagazzinamento Classe IP Durata della Ricarica Tensione nominale Tensione di ricarica massima Temperatura di ricarica Capacità nominale Energia nominale Sistema di gestione batteria Potenza di Uscita Tensione di ingresso Tensione in uscita max. Uscita nominale Luce Freno Modalità di guida Pneumatici Pressione dei pneumatici Pneumatico da 10 pollici 40–45 psi Luce posteriore a LED Modalità Limite Velocità, modalità Standard e modalità Sport

100–240 V~ 42 V 41 V , 1.7 A Potenza nominale 0.3 kW, 300 W 36 V 42 V 0–40°C (32–104°F) 7650 mAh 275 Wh Protezione da sovrariscaldamento, scarico, cortocircuito, sovracorrente e sovraccarica Circa 25 km/h (15.5 mph) Circa 25 km (15.5 miles) Circa 10% Piste ciclabili, parchi, campus e la maggior parte delle condizioni stradali pianeggianti e tipiche strade belghe -10–40°C (14–104°F) -10–50°C (14–122°F) IPX5 Circa 5 h 40–100 kg (88–220 lbs) 14–60 anni 120–200 cm (3’11”–6’6”) [1] Gamma Tipica: testata durante la guida con una batteria carica, 75 kg (165 libbre) di carico, 25°C (77°F), alla velocità media di 16 km/h (9,9 mph) sull'asfalto.

• Alcuni fattori che potrebbero influire sull’ autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc. Caratteristiche Pneumatici

69 70 71Nome Modello Lunghezza × Larghezza × Altezza Piegato: Lunghezza × Larghezza × Altezza Peso netto Circa 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) Circa 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) Circa 17.1 kg (37.7 lbs) Prodotto Utente Parametri macchina Batteria Motore Caricatore Ninebot KickScooter F40I Articolo Parametro Carico utile Età consigliata Altezza Richiesta Velocità massima Gamma Tipica [1] Inclinazione Massima Terreno attraversabile Temperatura di funzionamento Temperatura di immagazzinamento Classe IP Durata della Ricarica Tensione nominale Tensione di ricarica massima Temperatura di ricarica Capacità nominale Energia nominale Sistema di gestione batteria Potenza di Uscita Tensione di ingresso Tensione in uscita max. Uscita nominale Luce Freno Modalità di guida Pneumatici Pressione dei pneumatici Pneumatico tubeless da 10 pollici 50–55 psi Luce posteriore a LED Modalità Limite Velocità, modalità Standard e modalità Sport

367 Wh Protezione da sovrariscaldamento, scarico, cortocircuito, sovracorrente e sovraccarica Circa 25 km/h (15.5 mph) Circa 40 km (24.9 miles) Circa 20% Piste ciclabili, parchi, campus e la maggior parte delle condizioni stradali pianeggianti e tipiche strade belghe -10–40°C (14–104°F) -10–50°C (14–122°F) IPX5 Circa 6.5 h 40–120 kg (88–265 lbs) 14–60 anni 120–200 cm (3’11”–6’6”) [1] Gamma Tipica: testata durante la guida con una batteria carica, 75 kg (165 libbre) di carico, 25°C (77°F), alla velocità media di 16 km/h (9,9 mph) sull'asfalto.

• Alcuni fattori che potrebbero influire sull’ autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc. Caratteristiche Pneumatici

Dichiarazione di conformità dell'Unione europea Importanti informazioni in materia di riuti di apparecchiature elettriche ed elettroniche (RAEE) Questo simbolo sul prodotto o sulla sua confezione indica che i prodotti elettrici ed elettronici usati non devono essere mischiati con i rifiuti urbani indierenziati. Per un corretto trattamento, è tua responsabilità smaltire le apparecchiature di scarto provvedendo a restituirle ai punti di raccolta designati. Il corretto smaltimento di questo prodotto consentirà di risparmiare risorse preziose e di prevenire potenziali eetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare da una gestione inappropriata dei rifiuti. Potrebbero essere applicate sanzioni per lo smaltimento non corretto di questi rifiuti, in conformità con la legislazione nazionale. Si prega di contattare l'autorità locale per ulteriori dettagli sul punto di raccolta designato più vicino. Informazioni sul riciclaggio della batteria per gli utenti Questo simbolo significa che batterie e accumulatori, alla fine del loro ciclo di vita, non devono essere mischiati con i rifiuti urbani indierenziati. La tua partecipazione è una parte importante dello sforzo per ridurre al minimo l'impatto di batterie e accumulatori sull'ambiente e sulla salute umana Per un corretto riciclaggio è possibile restituire questo prodotto o le batterie o gli accumulatori in esso contenuti al proprio fornitore o in un punto di raccolta designato. Il corretto smaltimento di questo prodotto consentirà di risparmiare risorse preziose e di prevenire potenziali eetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare da una gestione inappropriata dei rifiuti. Potrebbero essere applicate sanzioni per lo smaltimento non corretto di questi rifiuti, in conformità con la legislazione nazionale. esistono sistemi di raccolta dierenziata per batterie e accumulatori usati. Per favore, smaltisci correttamente le batterie e gli accumulatori presso la tua comunità locale di raccolta/riciclaggio dei rifiuti centro. Direttiva sulle apparecchiature radio Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto elencato in questa sezione è conforme ai requisiti Certicazioni

69 70 71Bluetooth Banda/e di frequenza Max. Potenza RF 2.4000-2.4835 GHz 20 mW essenziali e ad altre disposizioni pertinenti della Direttiva sulle apparecchiature radio 2014/53/UE. Direttiva sulla restrizione dell'uso di determinate sostanze pericolose (RoHS). Ninebot (Changzhou) Tech Co., Ltd. dichiara che l'intero prodotto comprese le parti (cavi, cavi e così via) soddisfa i requisiti della Direttiva RoHS 2011/65/UE e modifica della Direttiva delegata (UE) 2015/863 della Commissione sulla limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (""RoHS recast"" o ""RoHS 2.0""). Direttiva macchine Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto elencato in questa sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva Macchine 2006/42/CE. Rappresentante autorizzato: Segway-Ninebot Europe, Dynamostraat 7, 1014 BN Amsterdam, The Netherlands Ninebot (Changzhou) Tech Co., Ltd. dichiara che il modello del prodotto: F25I, F40I è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva sulle apparecchiature radio 2014/53/UE e della Direttiva Macchine 2006/42/CE e della Direttiva RoHS 2011/65/UE e modifica Direttiva delegata (UE) 2015/863 della Commissione. La dichiarazione di conformità può essere visionata al seguente indirizzo: http://eu-en.segway.com/support-instruc- tions

Marchio Ninebot è un marchio registrato di Ninebot (Beijing) Tech. Co., Ltd; Powered by Segway, Segway e Rider Design sono marchi registrati di Segway Inc.; Bluetooth è il marchio registrato di BLUETOOTH SIG, INC .; Android e Google Play sono marchi registrati di Google Inc.; App Store è un marchio di servizio di Apple Inc.; i rispettivi proprietari si riservano i diritti dei loro marchi citati in questo manuale. KickScooter è coperto dai relativi brevetti. Per informazioni sui brevetti andare su http://www.segway.com. Al momento della stampa, abbiamo tentato di includere descrizioni e istruzioni per tutte le funzionalità di KickScooter. Tuttavia, a causa del costante miglioramento delle caratteristiche del prodotto e dei cambiamenti di progettazione, il tuo KickScooter potrebbe dierire leggermente da quello descritto in questo documento. Visitez l’ App Store d’ Apple (IOS) ou le Google Play Store (Android) pour télécharger et installer l’appli. Si prega di notare che esistono diversi modelli Segway e Ninebot con diverse funzioni e alcune delle funzioni menzionate in questo documento potrebbero non essere applicabili all'unità. Il produttore si riserva il diritto di modificare la progettazione e la funzionalità del prodotto e della documentazione KickScooter senza preavviso. © 2022 Ninebot (Beijing) Tech Co. Ltd. Tutti i diritti riservati. (※L'app è adatta per KickScooter che supporta "Bluetooth")

69 70 71Per garantire una guida sicura, l'assistenza quotidiana e la manutenzione regolare sono essenziali. Tu, il proprietario, hai il controllo e la conoscenza di quanto spesso usi il tuo scooter, quanto duramente lo usi e dove lo usi. È compito del proprietario responsabilità di eseguire controlli regolari e portare lo scooter presso un centro di assistenza autorizzato per l'ispezione e l'assistenza. Per la tua sicurezza e una migliore esperienza di guida, eseguire una manutenzione regolare del KickScooter. Fare riferimento al programma di manutenzione di seguito. Nota: questo programma di manutenzione addebita una taria di servizio. Programma di manutenzione consigliato Articolo Componente Parti del mainframe Utilizzare un panno morbido e umido per pulire il mainframe. Pressione dei pneumatici F25I: Gonfia le gomme a 40-45 psi. F40I: Gonfia le gomme a 50-55 psi. Nota: ricordarsi di avvitare il tappo della valvola dopo il gonfiaggio! Usura dei pneumatici Viti sulla parte superiore dello stelo Manutenzione del mainframe Viti sul meccanismo pieghevole Controllare se i pneumatici sono incrinati, deformati o notevolmente usurati. Serrare le sei viti fissate con il manubrio e l'attacco. La coppia suggerita è di 5,5±0,5 N·m. Serrare la vite sull'acceleratore. La coppia consigliata è di 3,5±0,1 N·m. Stringere le viti sulle leve dei freni. La coppia consigliata è di 5,5±0,1 N·m. Stringere le viti sulla parte superiore dello stelo. La coppia suggerita è di 10±0,5 N·m. Avvitare le due viti fissate con la forcella anteriore e il meccanismo di piegatura. La coppia consigliata è di 10 N·m. Se l'attacco manubrio traballa durante la guida, serrare le viti sul meccanismo di piegatura quando lo scooter è piegato. La coppia consigliata è di 12,5 N·m. Gruppo disco freno Serrare le viti del gruppo disco freno. La coppia consigliata è 7,7±0,2 N·m. Metodo di manutenzione Ogni 3 mesi Ogni 6 mesi o ogni 310 miglia (500 km) Dopo 2 anni o il chilometraggio totale > 3107 miglia (5000 km)

Motore a mozzo Manutenzione della ruota posteriore Regolazione del freno Per accelerare e decelerare, controllare se il motore del mozzo è in stallo o emette suoni anomali. Controllare se la ruota posteriore è in stallo o traballa, o l'albero dell'asse è sbilanciato. Se il freno è troppo stretto / allentato, utilizzare la chiave a brugola da 4 mm per allentare la vite sul calibro. Quindi regolare leggermente la linea del freno (ridurre / aumentare la lunghezza esposta) e serrare nuovamente la vite. Ispezione funzionale

Rotore del freno Fanale posteriore Premi le leve dei freni, le luci posteriori funzionano normalmente. Far girare le ruote, la pinza deve essere allineata al rotore e non devono sfregare sulle pastiglie dei freni. Faro Controllare il faro e vedere se si accende intensamente. Faro Accendere/spegnere il monopattino, il suono del cicalino è normale. Indicatori di direzione Spostare il pulsante dell'indicatore di direzione rispettivamente verso sinistra/destra, controllare se gli indicatori di direzione sul lato sinistro/destro lampeggiano normalmente. Pannello Accendere lo scooter, il cruscotto funziona correttamente.Passare da una modalità di velocità all'altra, il cruscotto visualizzerà l'icona della modalità di velocità corrispondente. campana Suona il campanello, il suono è forte. Acceleratore Tenere premuto l'acceleratore, quindi rilasciarlo, controllando l'accelerazione e la decelerazione. Nota: rilasciarlo, controllare se l'acceleratore torna in posizione.

Articolo Componente Metodo di manutenzione Ogni 3 mesi Ogni 6 mesi o ogni 310 miglia (500 km) Dopo 2 anni o il chilometraggio totale > 3107 miglia (5000 km)

1) Verificare se sul cruscotto viene visualizzata la carica attuale

2) Controllare l'indicatore LED sul caricabatteria.

Ricarica: rossa. Completamente carico: verde. Premere o attivare il pulsante 3 volte senza errori. Prova con curve a sinistra e curve a destra (l'angolo di sterzata è 60). Nessuna resistenza o ritardo in curva.

Articolo Componente Metodo di manutenzione Ogni 3 mesi Ogni 6 mesi o ogni 310 miglia (500 km) Dopo 2 anni o il chilometraggio totale > 3107 miglia (5000 km) Assemblaggi o batteria Controllore La batteria deve essere sostituita quando viene caricata e scaricata per 500 volte o il chilometraggio totale è superiore a 6213 miglia (10000 km). Nota: si consiglia di caricare una volta ogni 60 giorni per la conservazione a lungo termine. È necessario che le parti Segway-Ninebot originali vengano utilizzate per le riparazioni e le sostituzioni. Parti funzionali Parti importanti Motore a mozzo Montaggio ruota posteriore Leve acceleratore e freno Gruppo forcella anteriore Meccanismo pieghevole Rotore Gruppo freno a disco Pannello

rilevamento dell'app Dopo la connessione con l'app Segway-Ninebot:

1) Aggiorna il firmware all'ultima versione.

2) Verificare se la notifica del codice di errore corrispondente e

delle possibili cause verrà visualizzata quando lo scooter rileva un errore.
