MANUAL DE USUARIO Ninebot KickScooters F25I SEGWAY

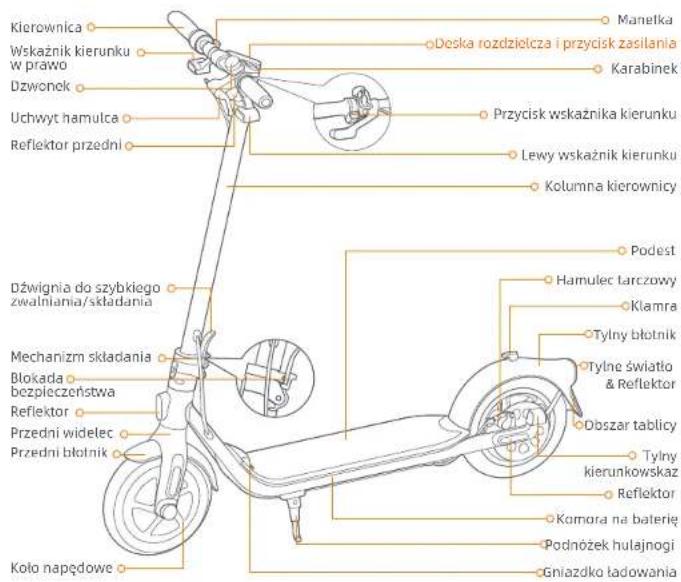

69 70 71Indicador de dirección derecho Timbre Manillar Acelerador electrónico Mosquetón Indicador de dirección izquierdo Botón indicador de dirección Panel de control y botón de encendido Cierre de seguridad Palanca de freno Faro delantero Barra Mecanismo de plegado Palanca de cierre rápido Horquilla delantera Motor del buje Puerto de carga Zócalo Hebilla Disco de freno Guardabarros trasero Luz trasera & Reflectante Reflectante Reflectante Pata de cabra Compartimento de la batería Diagrama

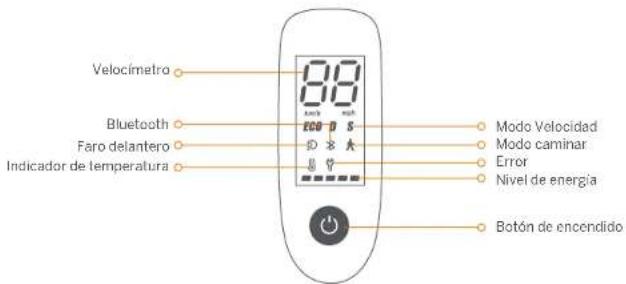

69 70 71Botón de encendido: Pulsación breve para encender. Mantenga presionado el botón 3 segundos para apagar el patinete. Cuando el patinete está encendido, una pulsación para encender / apagar el faro delantero y luz trasera, dos pulsaciones para cambiar el modo de velocidad. Velocímetro: indica la velocidad actual. También muestra códigos de error si se detectan averías. Modo caminar: La velocidad máxima es de 5 km/h (3,1 mph). F25I / F40I : El faro y la luz trasera parpadean y no se pueden apagar.

• Cómo habilitar en la aplicación: toca el menú de diapositivas > Conguración > Modo caminar. Modo de velocidad: hay tres modos disponibles. La velocidad máxima es: Error: El icono con forma de llave inglesa indica que el patinete ha detectado un error. Indicador de temperatura: El icono de termómetro siempre encendido indica que la temperatura de la batería ha alcanzado los 55°C (131°F) o está por debajo de 0°C (32°F).

• Llegados a ese punto, el vehículo no podrá acelerar con normalidad y podría no cargarse. No lo use hasta que la temperatura haya regresado a valores normales. Bluetooth: El icono indica que el patinete se ha conectado al dispositivo móvil correctamente. Nivel de energía: El nivel total de la batería es igual a 5 barras.

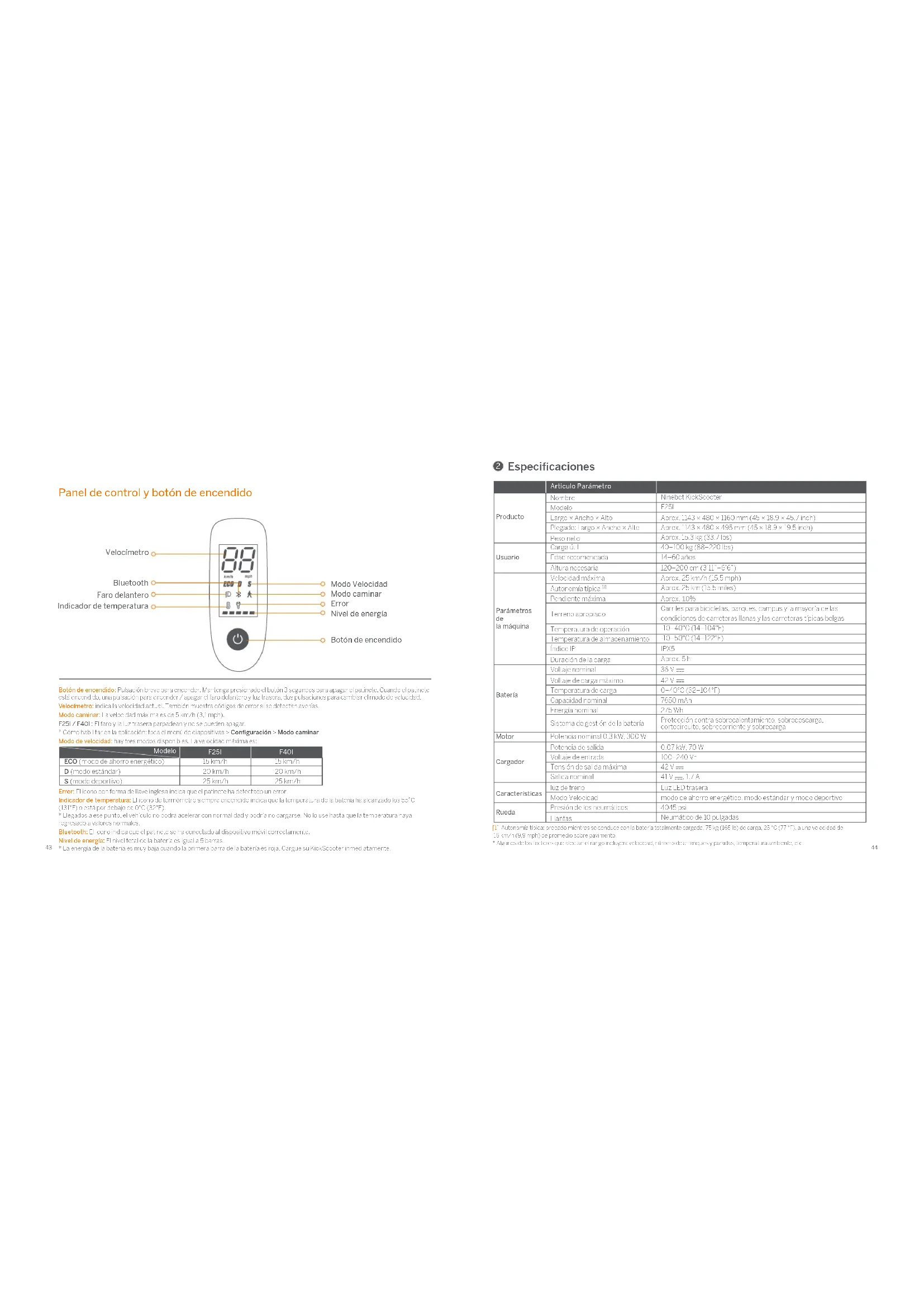

• La energía de la batería es muy baja cuando la primera barra de la batería es roja. Cargue su KickScooter inmediatamente. F25I 15 km/h 20 km/h 25 km/h F40I 15 km/h 20 km/h 25 km/h Panel de control y botón de encendido Velocímetro Bluetooth Faro delantero Indicador de temperatura Modo Velocidad Modo caminar Error Nivel de energía Botón de encendido Modelo Modos ECO (modo de ahorro energético) D (modo estándar) S (modo deportivo) Aprox. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) Aprox. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) Aprox. 15.3 kg (33.7 lbs) Especicaciones

Producto Usuario Parámetros

la máquina Batería Motor Cargador Ninebot KickScooter F25I Articulo Parámetro Nombre Modelo Largo × Ancho × Alto Plegado: Largo × Ancho × Alto Peso neto Carga útil Edad recomendada Altura necesaria Velocidad máxima Autonomía típica [1] Pendiente máxima Terreno apropiado Temperatura de operación Temperatura de almacenamiento Índice IP Duración de la carga Voltaje nominal Voltaje de carga máximo Temperatura de carga Capacidad nominal Energía nominal Sistema de gestión de la batería Potencia de salida Voltaje de entrada Tensión de salida máxima Salida nominal luz de freno Modo Velocidad Llantas Presión de los neumáticos Neumático de 10 pulgadas 4045 psi Luz LED trasera modo de ahorro energético, modo estándar y modo deportivo

100–240 V~ 42 V 41 V , 1.7 A Potencia nominal 0.3 kW, 300 W 36 V 42 V 0–40°C (32–104°F) 7650 mAh 275 Wh Protección contra sobrecalentamiento, sobredescarga, cortocircuito, sobrecorriente y sobrecarga Aprox. 25 km/h (15.5 mph) Aprox. 25 km (15.5 miles) Aprox. 10% Carriles para bicicletas, parques, campus y la mayoría de las condiciones de carreteras llanas y las carreteras típicas belgas -10–40°C (14–104°F) -10–50°C (14–122°F) IPX5 Aprox. 5 h 40–100 kg (88–220 lbs) 14–60 años 120–200 cm (3’11”–6’6”) [1] Autonomía típica: probado mientras se conduce con la batería totalmente cargada, 75 kg (165 lb) de carga, 25 °C (77 °F), a una velocidad de 16 km/h (9,9 mph) de promedio sobre pavimento.

• Algunos de los factores que afectan el rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc. Características Rueda

la máquina Batería Motor Cargador Ninebot KickScooter F40I Articulo Parámetro Nombre Modelo Largo × Ancho × Alto Plegado: Largo × Ancho × Alto Peso neto Carga útil Edad recomendada Altura necesaria Velocidad máxima Autonomía típica [1] Pendiente máxima Terreno apropiado Temperatura de operación Temperatura de almacenamiento Índice IP Duración de la carga Voltaje nominal Voltaje de carga máximo Temperatura de carga Capacidad nominal Energía nominal Sistema de gestión de la batería Potencia de salida Voltaje de entrada Tensión de salida máxima Salida nominal luz de freno Modo Velocidad Llantas Presión de los neumáticos Neumático sin cámara de 10 pulgadas 50–55 psi Luz LED trasera modo de ahorro energético, modo estándar y modo deportivo

367 Wh Protección contra sobrecalentamiento, sobredescarga, cortocircuito, sobrecorriente y sobrecarga 40–120 kg (88–265 lbs) 14–60 años 120–200 cm (3’11”–6’6”) [1] Autonomía típica: probado mientras se conduce con la batería totalmente cargada, 75 kg (165 lb) de carga, 25 °C (77 °F), a una velocidad de 16 km/h (9,9 mph) de promedio sobre pavimento.

• Algunos de los factores que afectan el rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc. Características Rueda

Declaración de conformidad de la Unión Europea Información importante sobre RAEE Este símbolo en el producto o en su embalaje indica que los productos eléctricos y electrónicos usados no deben mezclarse con residuos municipales sin clasificar. Para un tratamiento adecuado, es su responsabilidad deshacerse de su equipo de desecho devolviéndolo a los puntos de recogida designados. La eliminación correcta de este producto ayudará a ahorrar recursos valiosos y evitará cualquier posible efecto negativo en la salud humana y el medio ambiente, que de otro modo podría derivarse de un manejo inadecuado de los desechos. Pueden aplicarse sanciones por la eliminación incorrecta de estos residuos, de acuerdo con su legislación nacional. Comuníquese con su autoridad local para obtener más detalles sobre el punto de recolección designado más cercano. Información de reciclaje de baterías para usuarios Este símbolo significa que las pilas y acumuladores, al final de su vida útil, no deben mezclarse con residuos municipales sin clasificar. Su participación es una parte importante del esfuerzo para minimizar el impacto de las pilas y acumuladores en el medio ambiente y en la salud humana. Para un reciclaje adecuado puede devolver este producto o las pilas o acumuladores que contiene a su proveedor o a un punto de recogida designado. La eliminación correcta de este producto ayudará a ahorrar recursos valiosos y evitará cualquier posible efecto negativo en la salud humana y el medio ambiente, que de otro modo podría derivarse de un manejo inadecuado de los desechos. Pueden aplicarse sanciones por la eliminación incorrecta de estos residuos, de acuerdo con su legislación nacional. existen sistemas de recogida selectiva de pilas y acumuladores usados. Por favor, deshágase de las baterías y acumuladores correctamente en el centro de recolección/reciclaje de residuos de su comunidad local centrar. Directiva de equipos de radio Homologaciones

69 70 71Bluetooth Bandas de frecuencia Potencia de RF máxima 2.4000-2.4835 GHz 20 mW Ninebot (Changzhou) Tech Co., Ltd. declara por la presente que el producto enumerado en esta sección cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva de equipos de radio 2014/53/UE. Restricción del uso de ciertas sustancias peligrosas (RoHS) Directiva Ninebot (Changzhou) Tech Co., Ltd. declara por la presente que todo el producto, incluidas las piezas (cables, cordones, etc.), cumple con los requisitos de la Directiva RoHS 2011/65/UE y la enmienda de la Directiva Delegada (UE) 2015/863 de la Comisión sobre la restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos (""RoHS refundido"" o ""RoHS 2.0""). Directiva de maquinaria Ninebot (Changzhou) Tech Co., Ltd. declara por la presente que el producto enumerado en esta sección cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva de Maquinaria 2006/42/EC. Representante autorizado: Segway-Ninebot Europe, Dynamostraat 7, 1014 BN Amsterdam, The Netherlands Ninebot (Changzhou) Tech Co., Ltd. niniejszym oświadcza, że model produktu: F25I, F40I jest zgodny z zasadniczymi wymaganiami i innymi stosownymi postanowieniami dyrektywy w sprawie urządzeń radiowych 2014/53/UE, dyrektywy maszynowej 2006/42/WE oraz dyrektywy RoHS 2011/65/UE i zmiana Dyrektywa delegowana Komisji (UE) 2015/863. Deklarację zgodności można zobaczyć pod następującym adresem: http://eu-en.segway.com/support-instructions

Marca comercial Ninebot es una marca comercial registrada de Ninebot (Beijing) Tech. Co., Ltd; Powered by Segway, Segway y Rider Design son marcas comerciales registradas de Segway Inc.; Bluetooth es una marca registrada de BLUETOOTH SIG, INC.; Android y Google Play son marcas comerciales de Google Inc.; App Store es una marca de servicio de Apple Inc. Los respectivos propietarios se reservan los derechos de sus marcas comerciales citadas en este manual. El KickScooter está cubierto por las patentes relevantes. Para consultar la información sobre las patentes, visita http://www.segway.com. Hemos tratado de incluir la descripción e instrucciones para todas las funciones del KickScooter incluidas al cierre de la publicación. Sin embargo, debido a la mejora constante de las características del producto y a los cambios en el diseño, es posible que su KickScooter presente ligeras diferencias respecto al que se muestra en este documento. Visite la Apple App Store (iOS) o la Google Play Store (Android) para descargar e instalar la aplicación. Ten en cuenta que existen numerosos modelos de Segway y Ninebot con diferentes funciones y algunas de las funciones mencionadas podrían no corresponder a tu unidad. El fabricante se reserva el derecho a modificar el diseño y las funciones del producto KickScooter y la documentación sin previo aviso. © 2022 Ninebot (Beijing) Tech Co. Ltd. Todos los derechos reservados. (※La aplicación es compatible con el KickScooter que soporta "Bluetooth")

69 70 71Para garantizar una conducción segura, el cuidado diario y el mantenimiento regular son esenciales. Usted, el propietario, debe conocer y controlar la frecuencia con la que usa su patinete, la intensidad con la que lo usa y dónde lo usa. Es responsabilidad del propietario efectuar revisiones periódicas, y llevar su patinete a un taller autorizado para su inspección y servicio. Consulte el programa de mantenimiento a continuación. Nota: El programa de mantenimiento precisa el pago de la tarifa de servicio. Recommended Maintenance Schedule Elemento Componente Método de mantenimiento Cada 3 meses Cada 6 meses o cada 500 km (310 millas) Después de 2 años o kilometraje total > 5 000 km (3 107 millas) Elemento Componente Método de mantenimiento Cada 3 meses Cada 6 meses o cada 500 km (310 millas) Después de 2 años o kilometraje total > 5 000 km (3 107 millas) Piezas del cuadro Use un paño suave y húmedo para limpiar el cuadro. Presión de los neumáticos F25I: Infle los neumáticos a 40-45 psi. F40I: Infle los neumáticos a 50-55 psi. Nota: Recuerde atornillar la tapa de la válvula después de inflar. Desgaste de los neumáticos Tornillos en la parte superior del mástil Mantenimiento del cuadro Compruebe si los neumáticos están agrietados, deformados o muy gastados. Apriete los seis tornillos fijados al manillar y al mástil. El par de torsión sugerido es de 5,5±0,5 N.m. Apriete el tornillo del acelerador. El par sugerido es de 3,5±0,1 N.m. Apriete los tornillos de las palancas de freno. El par sugerido es de 5,5±0,1 N.m. Apriete los tornillos en la parte superior del mástil. El par sugerido es de 10±0,5 N.m.

Tornillos en el mecanismo de plegado. Apriete los dos tornillos fijados con la horquilla delantera y el mecanismo de plegado. El par sugerido es de 10 N.m. Si el mástil vibra al conducir, apriete los tornillos del mecanismo de plegado cuando el patinete esté plegado. El par sugerido es de 12,5 N.m. Conjunto del disco de freno Apriete los tornillos en el conjunto del disco de freno. El par motor sugerido es de 7,7±0,2 m.

Motor de rueda Mantenimiento de la rueda trasera Ajuste del freno de disco Para acelerar y desacelerar, verifique si el motor de rueda está atascado o tiene sonidos anormales. Compruebe si la rueda trasera se atasca o se inmoviliza, o si el eje está desequilibrado. Si el freno está demasiado apretado / flojo, utilice la llave Allen de 4 mm para aflojar el tornillo del calibrador. A continuación, ajuste ligeramente el cable del freno (disminuir / aumentar la duración de la exposición) y vuelva a apretar el tornillo. Inspección de funciones Inspección de funciones

Rotor del freno Luz trasera Apriete las palancas de freno, el faro trasero funciona con normalidad. Gire las ruedas, la pinza debe estar alineada con el rotor y no deben rozar las pastillas de freno. Faro Revise el faro y vea si se enciende con fuerza. Indicadores de dirección Mueva el botón del indicador de dirección hacia la izquierda/derecha respectivamente, compruebe si los indicadores de dirección del lado izquierdo/derecho parpadean normalmente. Panel de control Encienda el patinete, el panel de control debe funcionar correctamente.Cambie entre los modos de velocidad, el tablero mostrará el icono del modo de velocidad correspondiente. Encienda/apague el patinete, el sonido del zumbador es normal. Timbre Timbre Toca el timbre, el sonido es fuerte. Acelerador Detección de fallos Presione y sostenga el acelerador y luego suéltelo, verificando la aceleración y desaceleración. Nota: Suelte el acelerador y compruebe que vuelve a su posición. Después de conectarse con la aplicación Segway-Ninebot:

1) Actualice el firmware a la última versión.

2) Compruebe si la notificación del código de error

correspondiente y las posibles causas aparecen cuando el patinete detecta un error.

1) Verifique si la energía actual de la batería se muestra en el

2) Revise el indicador LED en el cargador de la batería.

Cargando: rojo, Completamente cargado: verde. Presione o mueva el botón 3 veces sin fallar.

Batería Controlador La batería debe reemplazarse cuando se cargue y descargue 500 veces o cuando el kilometraje total sea superior a 10 000 km (6 213 millas). Nota: Se recomienda cargar una vez cada 60 días en caso de almacenamiento a largo plazo. Se deben utilizar piezas originales de Segway-Ninebot para reparaciones y recambios. Piezas funcionales Piezas importantes Motor de rueda Rueda trasera Palancas de acelerador y freno Horquilla delantera Mecanismo de plegado Rotor del freno Freno de disco Panel de control
