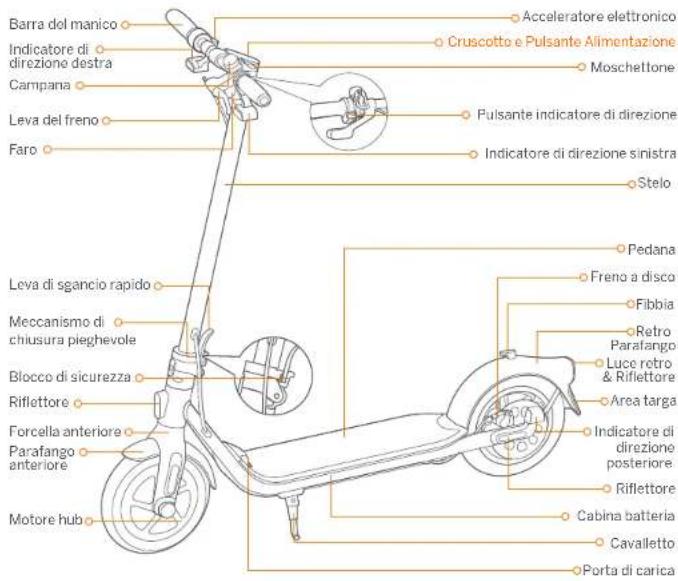

69 70 71Fahrtrichtungsan zeiger rechts Klingel Lenker Elektronischer Gashebel Karabinerhaken Fahrtrichtungsanzeiger links Fahrtrichtungsanzeiger-Taste Armaturenbrett & Startknopf Sicherheitsverriegelung Bremshebel Scheinwerfer Lenkstange Klappmechanismus Auslösehebel Vordergabel Vorderes Schutzblech Narbenmotor Ladeanschluss Trittbrett Schnalle Scheibenbremse Hinteres Schutzblech Nummernschild Rücklicht & Reflektor Reflektor Reflektor Ständer Batteriefach Diagramm

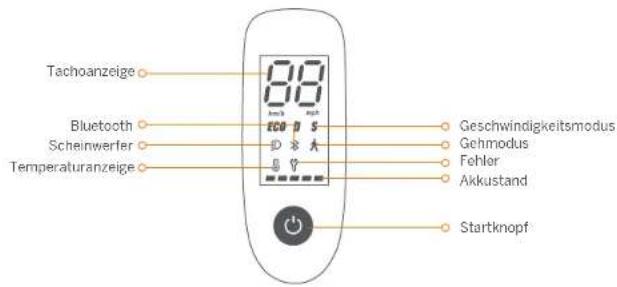

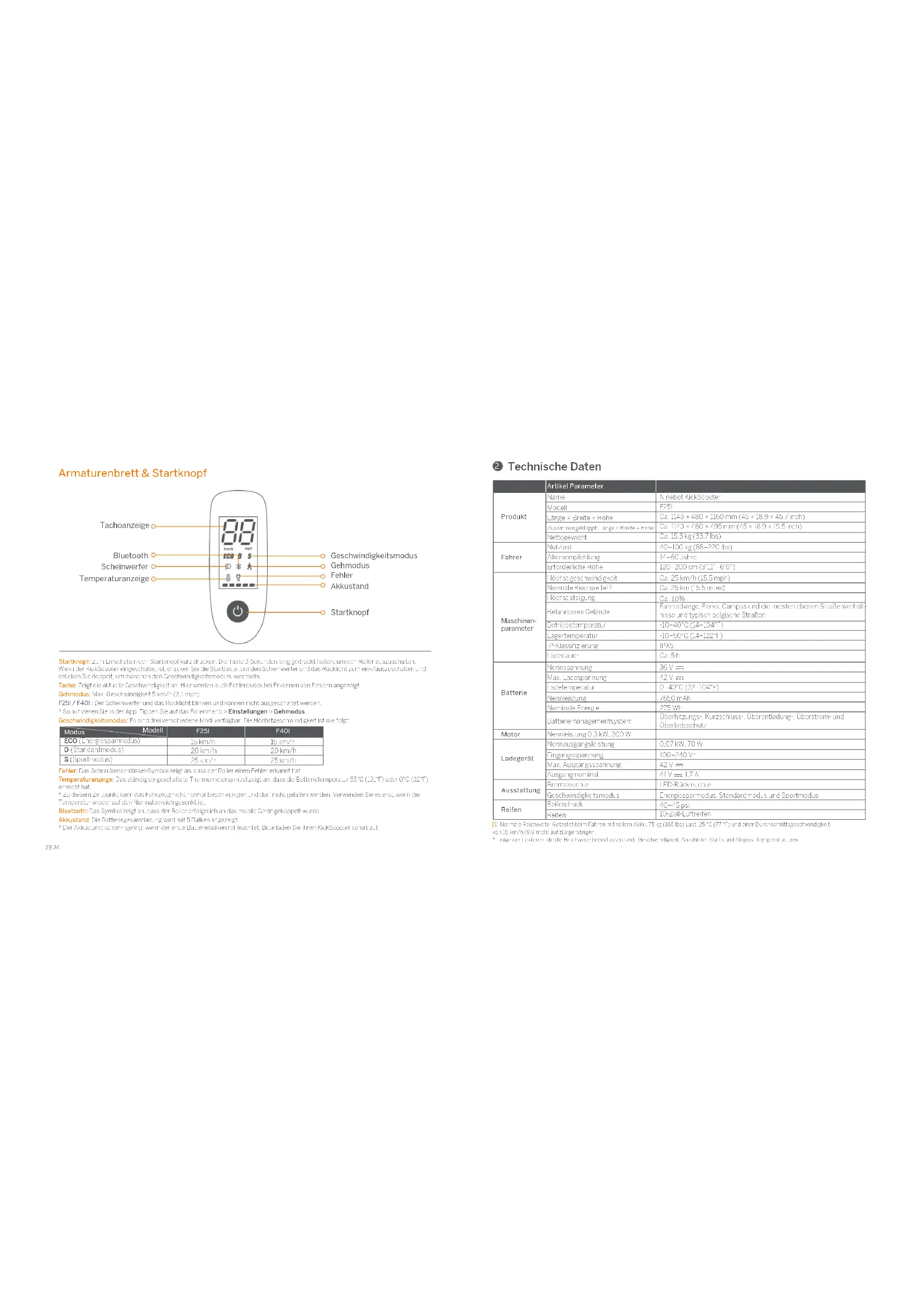

69 70 71Startknopf: Zum Einschalten den Startknopf kurz drücken. Die Taste 3 Sekunden lang gedrückt halten, um den Roller auszuschalten. Wenn der KickScooter eingeschaltet ist, drücken Sie die Starttaste, um den Scheinwerfer und das Rücklicht zum ein-/auszuschalten und drücken Sie doppelt, um zwischen den Geschwindigkeitsmodi zu wechseln. Tacho: Zeigt die aktuelle Geschwindigkeit an. Hier werden auch Fehlercodes bei Erkennen von Fehlern angezeigt. Gehmodus: Max. Geschwindigkeit 5 km/h (3,1 mph). F25I / F40I : Der Scheinwerfer und das Rücklicht blinken und können nicht ausgeschaltet werden.

• So aktivieren Sie in der App: Tippen Sie auf das Folienmenü > Einstellungen > Gehmodus. Geschwindigkeitsmodus: Es sind drei verschiedene Modi verfügbar. Die Höchstgeschwindigkeit ist wie folgt: Fehler: Das Schraubenschlüssel-Symbol zeigt an, dass der Roller einen Fehler erkannt hat. Temperaturanzeige: Das ständig eingeschaltete Thermometersymbol zeigt an, dass die Batterietemperatur 55°C (131°F) oder 0°C (32°F) erreicht hat.

• Zu diesem Zeitpunkt kann das Fahrzeug nicht normal beschleunigen und darf nicht geladen werden. Verwenden Sie es erst, wenn die Temperatur wieder auf den Normalbereich gesenkt ist. Bluetooth: Das Symbol zeigt an, dass der Roller erfolgreich an das mobile Gerät gekoppelt wurde. Akkustand: Die Batteriegesamtladung wird mit 5 Balken angezeigt.

• Der Akkustand ist sehr gering, wenn der erste Batteriebalken rot leuchtet. Bitte laden Sie Ihren KickScooter sofort auf. F25I 15 km/h 20 km/h 25 km/h F40I 15 km/h 20 km/h 25 km/h Armaturenbrett & Startknopf Tachoanzeige Bluetooth Scheinwerfer Temperaturanzeige Geschwindigkeitsmodus Gehmodus Fehler Akkustand Startknopf Modell Modus ECO (Energiesparmodus) D (Standardmodus) S (Sportmodus) Ca. 25 km/h (15.5 mph) Ca. 25 km (15.5 miles) Ca. 10% Fahrradwege, Parks, Campus und die meisten ebenen Straßenverhält- nisse und typisch belgische Straßen -10–40°C (14–104°F) -10–50°C (14–122°F) IPX5 Ca. 5 h Ca. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) Ca. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) Ca. 15.3 kg (33.7 lbs) Technische Daten

Produkt Fahrer Batterie Motor Ladegerät Ninebot KickScooter F25I Artikel Parameter Name Modell Länge × Breite × Höhe Zusammengeklappt: Länge × Breite × Höhe Nettogewicht Nutzlast Altersempfehlung Erforderliche Höhe Höchst geschwindigkeit Normale Reichweite [1] Höchst steigung Befahrbares Gelände Betriebstemperatur Lagertemperatur IP-Klassifizierung Ladedauer Nennspannung Max. Ladespannung Ladetemperatur Nennleistung Nominale Energie Batteriemanagementsystem Nennausgangsleistung Eingangsspannung Max. Ausgangsspannung Ausgang nominal Bremsleuchte Geschwindigkeitsmodus Reifen Reifendruck 10-Zoll-Luftreifen 40–45 psi LED-Rückleuchte Energiesparmodus, Standardmodus und Sportmodus

100–240 V~ 42 V 41 V , 1.7 A Nennleistung 0.3 kW, 300 W 36 V 42 V 0–40°C (32–104°F) 7650 mAh 275 Wh Überhitzungs-, Kurzschluss-, Überentladung-, Überstrom- und Überladeschutz 40–100 kg (88–220 lbs) 14–60 Jahre 120–200 cm (3’11”–6’6”) [1] Normale Reichweite: Getestet beim Fahren mit vollem Akku, 75 kg (165 lbs) Last, 25 °C (77 °F) und einer Durchschnittsgeschwindigkeit von 16 km/h (9.9 mph) auf Bürgersteigen.

• Einige der Faktoren, die die Reichweite beeinflussen sind: Geschwindigkeit, Anzahl der Starts und Stopps, Temperatur, usw. Ausstattung Reifen Maschinen- parameter

69 70 71Ca. 25 km/h (15.5 mph) Ca. 40 km (24.9 miles) Ca. 20% Fahrradwege, Parks, Campus und die meisten ebenen Straßenver- hältnisse und typisch belgische Straßen -10–40°C (14–104°F) -10–50°C (14–122°F) IPX5 Ca. 6.5 h Name Modell Länge × Breite × Höhe Zusammengeklappt: Länge × Breite × Höhe Nettogewicht Ca. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) Ca. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) Ca. 17.1 kg (37.7 lbs) Produkt Fahrer Batterie Motor Ladegerät Ninebot KickScooter F40I Artikel Parameter Nutzlast Altersempfehlung Erforderliche Höhe Höchst geschwindigkeit Normale Reichweite [1] Höchst steigung Befahrbares Gelände Betriebstemperatur Lagertemperatur IP-Klassifizierung Ladedauer Nennspannung Max. Ladespannung Ladetemperatur Nennleistung Nominale Energie Batteriemanagementsystem Nennausgangsleistung Eingangsspannung Max. Ausgangsspannung Ausgang nominal Bremsleuchte Geschwindigkeitsmodus Reifen Reifendruck 10 Zoll schlauchloser Reifen 50–55 psi LED-Rückleuchte Energiesparmodus, Standardmodus und Sportmodus

367 Wh Überhitzungs-, Kurzschluss-, Überentladung-, Überstrom- und Überladeschutz 40–120 kg (88–265 lbs) 14–60 Jahre 120–200 cm (3’11”–6’6”) [1] Normale Reichweite: Getestet beim Fahren mit vollem Akku, 75 kg (165 lbs) Last, 25 °C (77 °F) und einer Durchschnittsgeschwindigkeit von 16 km/h (9.9 mph) auf Bürgersteigen.

• Einige der Faktoren, die die Reichweite beeinflussen sind: Geschwindigkeit, Anzahl der Starts und Stopps, Temperatur, usw. Ausstattung Reifen Maschinen- parameter Zertizierungen

Übereinstimmungserklärung der Europäischen Union Wichtige WEEE-Informationen Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass gebrauchte Elektro- und Elektronik- produkte nicht mit unsortiertem Siedlungsabfall gemischt werden sollten. Für eine ordnungsgemäße Behandlung sind Sie dafür verantwortlich, Ihre Altgeräte zu entsorgen, indem Sie dafür sorgen, dass sie an ausgewiesenen Sammelstellen abgegeben werden. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die andernfalls durch unsachgemäße Abfallbehandlung entstehen könnten. Für die unsachgemäße Entsorgung dieses Abfalls können gemäß Ihrer nationalen Gesetzgebung Strafen verhängt werden. Bitte wenden Sie sich an Ihre örtliche Behörde, um weitere Informationen zur nächstgelegenen ausgewiesenen Sammelstelle zu erhalten. Informationen zum Batterierecycling für Benutzer Dieses Symbol bedeutet, dass Batterien und Akkumulatoren am Ende ihrer Lebensdauer nicht mit unsortiertem Siedlungsabfall vermischt werden sollten. Ihre Teilnahme ist ein wichtiger Teil der Bemühungen, die Auswirkungen von Batterien und Akkumulatoren auf die Umwelt und die menschliche Gesundheit zu minimieren Zum ordnungs- gemäßen Recycling können Sie dieses Produkt oder die darin enthaltenen Batterien oder Akkus bei Ihrem Lieferanten oder einer dafür vorgesehenen Sammelstelle abgeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die andernfalls durch unsachgemäße Abfallbehandlung entstehen könnten. Für die unsachgemäße Entsorgung dieses Abfalls können gemäß Ihrer nationalen Gesetzgebung Strafen verhängt werden. Für gebrauchte Batterien und Akkus gibt es getrennte Sammelsysteme.

69 70 71Bluetooth Frequenzband (-bänder) Max. Hochfrequenzleistung 2.4000-2.4835 GHz 20 mW Bitte entsorgen Sie Batterien und Akkus fachgerecht bei Ihrer kommunalen Sammelstelle/Recycling Center. Richtlinie über Funkanlagen Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU über Funkanlagen entspricht. Beschränkung der Verwendung bestimmter gefährlicher Stoe (RoHS)-Richtlinie Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das gesamte Produkt einschließlich Teilen (Kabel, Schnüre usw.) die Anforderungen der RoHS-Richtlinie 2011/65/EU und der Änderung der Delegierten Richtlinie (EU) 2015/863 der Kommission über die erfüllt Beschränkung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elektronikgeräten („RoHS recast“ oder „RoHS 2.0“). Maschinenrichtlinie Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das in diesem Abschnitt aufgeführte Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. Autorisierter Vertreter: Segway-Ninebot Europe, Dynamostraat 7, 1014 BN Amsterdam, The Netherlands Ninebot (Changzhou) Tech Co., Ltd. erklärt hiermit, dass das Produktmodell: F25I, F40I den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU über Funkanlagen entspricht und der Maschinenrichtlinie 2006/42/EG entspricht und der RoHS-Richtlinie 2011/65/EU entspricht und Änderung Delegierte Richtlinie (EU) 2015/863 der Kommission. Die Konformitätserklärung kann unter folgender Adresse eingesehen werden: http://eu-en.segway.com/support-in- structions

Warenzeichen Ninebot ist eine eingetragene Marke von Ninebot (Beijing) Tech. Co., Ltd; Powered by Segway, Segway und das Rider Design sind eingetragene Warenzeichen von Segway Inc.; Bluetooth ist das eingetragene Warenzeichen von BLUETOOTH SIG, INC.; Android und Google Play sind Marken von Google Inc.; App Store ist eine Dienstleistungsmarke von Apple Inc.; die jeweiligen Eigentümer behalten sich die Rechte an ihren in diesem Handbuch genannten Marken vor. Der KickScooter unterliegt dem Schutz entsprechender Patente. Patentinformationen finden Sie unter http://www.segway.com. Wir haben versucht, Beschreibungen und Anweisungen für alle Funktionen des KickScooter zum Zeitpunkt des Drucks aufzunehmen. Aufgrund der ständigen Verbesserung der Produkteigenschaften und Designänderungen kann Ihr KickScooter jedoch leicht von dem in diesem Dokument beschriebenen abweichen. Besuchen Sie den Apple App Store (iOS) oder den Google Play Store (Android), um die App herunterzuladen und zu installieren. Bitte beachten Sie, dass es zahlreiche Segway und Ninebot Modelle mit unterschiedlichen Funktionen gibt und dass einige der hier genannten Funktionen für Ihr Modell nicht zutreend sind. Der Hersteller behält sich das Recht vor, Design und Funktionalität des KickScooter-Produktes sowie die Dokumentation ohne vorherige Mitteilung zu ändern. © 2022 Ninebot (Beijing) Tech Co. Ltd. Alle Rechte vorbehalten. (※Die App ist geeignet für den KickScooter, die „Bluetooth“ unterstützt)

69 70 71Um ein sicheres Fahren zu gewährleisten, sind tägliche Pege und regelmäßige Wartung unerlässlich. Sie, der Besitzer, haben die Kontrolle und das Wissen darüber, wie oft Sie Ihren Roller benutzen, wie intensiv Sie ihn benutzen und wo Sie ihn benutzen. Er gehört dem Besitzer Es liegt in Ihrer Verantwortung, regelmäßige Überprüfungen durchzuführen und Ihren Scooter zur Inspektion und Wartung zu einem autorisierten Servicecenter zu bringen. Für Ihre Sicherheit und ein besseres Fahrerlebnis führen Sie bitte eine regelmäßige Wartung des KickScooters durch. Bitte beachten Sie den Wartungsplan unten. Hinweis: Für diesen Wartungsplan wird eine Servicegebühr erhoben. Empfohlener Wartungsplan Artikel Komponente Mainframe-Teile Wischen Sie den Mainframe mit einem weichen, feuchten Tuch sauber. Reifendruck F25I: Reifen auf 40-45 psi aufpumpen. F40I: Reifen auf 50-55 psi aufpumpen. Hinweis: Denken Sie daran, die Ventilkappe nach dem Aufblasen zuzuschrauben! Reifenverschleiß Schrauben auf der Schaftspitze Mainframe Wartung Schrauben am Klappmechanismus Überprüfen Sie, ob die Reifen gerissen, verformt oder stark abgenutzt sind. Ziehen Sie die sechs Schrauben fest, die mit dem Lenker und dem Vorbau verbunden sind. Das empfohlene Drehmoment beträgt 5,5±0,5 N·m. Ziehen Sie die Schraube an der Drosselklappe fest. Das empfohlene Drehmoment beträgt 3,5±0,1 N·m. Ziehen Sie die Schrauben an den Bremshebeln fest. Das empfohlene Drehmoment beträgt 5,5±0,1 N·m. Ziehen Sie die Schrauben am Vorbauoberteil fest. Das empfohlene Drehmoment beträgt 10±0,5 N·m. Ziehen Sie die beiden Schrauben fest, die mit der Vorderradgabel und dem Klappmechanismus befestigt sind. Das empfohlene Drehmoment beträgt 10 N·m. Wenn der Vorbau während der Fahrt wackelt, ziehen Sie die Schrauben am Faltmechanismus im zusammengeklappten Zustand des Scooters fest. Das empfohlene Drehmoment beträgt 12,5 N·m. Bremsscheiben-Ba ugruppe Ziehen Sie die Schrauben an der Bremsscheiben-Baugruppe fest. Das empfohlene Drehmoment beträgt 7,7±0,2 Nm. Wartungsmethode Alle 3 Monate Alle 6 Monate oder alle 500 km (310 Meilen) Nach 2 Jahren oder Gesamtlaufleistun g > 3107 Meilen (5000 km)

Artikel Komponente Nabenmotor Hinterrad Wartung Bremseinste llung Überprüfen Sie zum Beschleunigen und Abbremsen, ob der Nabenmotor abgewürgt ist oder ungewöhnliche Geräusche macht. Überprüfen Sie, ob das Hinterrad blockiert oder wackelt oder ob die Achswelle unwuchtig ist. Wenn die Bremse zu fest / locker ist, lösen Sie die Schraube am Bremssattel mit dem 4-mm-Inbusschlüssel. Stellen Sie dann die Bremsleitung leicht ein (verringern / erhöhen Sie die freiliegende Länge) und ziehen Sie die Schraube wieder an. Funktion sprüfung Wartungsmethode

Bremsrotor Rücklicht Drücken Sie die Bremshebel, die Rücklichter funktionieren normal. Drehen Sie die Räder, der Bremssattel sollte mit dem Rotor ausgerichtet sein und sie sollten nicht an den Bremsbelägen reiben. Scheinwerfer Überprüfen Sie den Scheinwerfer und sehen Sie, ob er hell leuchtet. Fahrtrichtung sanzeiger Drücken Sie die Fahrtrichtungsanzeiger-Taste jeweils nach links/rechts. Prüfen Sie, ob die Fahrtrichtungsanzeiger auf der linken/rechten Seite normal blinken. Armaturenbr ett Buzzer Schalten Sie den Roller ein, das Armaturenbrett funktioniert ordnungsgemäß.Wechseln Sie zwischen den Geschwindigkeitsmodi, das Dashboard zeigt den entsprechenden Geschwindigkeitsmodus als Symbol an. Klingel Klingeln, der Ton ist laut. Schalten Sie den Scooter ein/aus, der Buzzer-Ton ist normal. Gaspedal Halten Sie den Gashebel gedrückt und lassen Sie ihn dann los, um Beschleunigung und Verzögerung zu prüfen. Hinweis: Lassen Sie den Gashebel los und prüfen Sie, ob der Gashebel in die Position zurückkehrt.

Alle 3 Monate Alle 6 Monate oder alle 500 km (310 Meilen) Nach 2 Jahren oder Gesamtlaufleistu ng > 3107 Meilen (5000 km)

Meccanismo di chiusura pieghevole Indicatore di direzione posteriore Funktion sprüfung Laden App Erkennung Nach dem Verbinden mit der Segway-Ninebot-App:

1) Aktualisieren Sie die Firmware auf die neueste Version.

2) Prüfen Sie, ob die Benachrichtigung über den entsprechenden

Fehlercode und mögliche Ursachen erfolgt, wenn der Scooter einen Fehler erkennt. Roller aufladen:

1) Überprüfen Sie, ob die aktuelle Batterieleistung auf

dem Dashboard angezeigt wird.

2) Überprüfen Sie die LED-Anzeige am Batterieladegerät.

Laden: rot. Voll aufgeladen: grün.

Artikel Komponente Wartungsmethode Alle 3 Monate Alle 6 Monate oder alle 500 km (310 Meilen) Nach 2 Jahren oder Gesamtlaufleistu ng > 3107 Meilen (5000 km) Drehen Steuerschalter Drücken oder schalten Sie die Taste 3 Mal ohne Fehler um. Test mit Linkskurven und Rechtskurven (der Lenkwinkel beträgt 60). Kein Widerstand oder Verzögerung beim Wenden. Batteriemo ntage Regler Die Batterie muss ausgetauscht werden, wenn sie 500 Mal geladen und entladen wurde oder die Gesamtlaufleistung mehr als 6213 Meilen (10000 km) beträgt. Hinweis: Bei längerer Lagerung wird empfohlen, alle 60 Tage einmal aufzuladen. Es ist erforderlich, dass für Reparaturen und Ersatzteile Originalteile von Segway-Ninebot verwendet werden. Funktionsteile Wichtige Teile Nabenmotor Hinterradmo ntage Gas- und Bremshebel Montage der Vorderradgabel Klappmecha nismus Brake rotor Montage der Scheibenbremse Armaturenbrett
