460 - Contachilometri Testo - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tachimetro ottico (odometro)
Marca	Testo
Modello	460
Dimensioni (L x l x A)	119 x 46 x 25 mm (con coperchio di protezione)
Peso	85 g (con pile e coperchio di protezione)
Alimentazione	2 pile 1,5 V tipo AAA
Autonomia delle pile	20 h (senza illuminazione dello schermo)
Campi di misura	Da 100 a 30 000 giri/min (rpm); da 1,7 a 500,0 giri/s (rps)
Risoluzione	0,1 giri/min (da 100,0 a 999,9 giri/min); 1 giri/min (da 1 000 a 30 000 giri/min); 0,1 giri/s (da 1,7 a 17,0 giri/s); 1 giri/s (da 17,0 a 500,0 giri/s)
Precisione	±0,02 % del valore medio (±1 cifra)
Frequenza di misura	0,5 s
Grado di protezione	IP40
Temperatura di utilizzo	Da 0 a 50 °C
Temperatura di stoccaggio	Da -40 a 70 °C
Sensore	LED ottico (fototransistor)
Display	Schermo LCD con illuminazione (10 s)
Funzioni principali	Misura della velocità di rotazione (giri/min/giri/s); funzione Hold, Max, Min; impostazione del numero di pale; spegnimento automatico (Auto Off); illuminazione dello schermo
Manutenzione e pulizia	Pulire l'involucro con un panno umido (acqua saponata). Non utilizzare solventi né prodotti aggressivi. Sostituire le pile esauste.
Sicurezza	Rischio di lesioni da parte di componenti rotanti. Rispettare le distanze di sicurezza. Non utilizzare con solventi o acidi.
Ricambi e riparabilità	Utilizzare solo ricambi originali Testo. Restituire il prodotto a fine vita per uno smaltimento ecocompatibile.
Garanzia	2 anni (condizioni nel libretto di garanzia)

Domande frequenti - 460 Testo

Come accendere e spegnere il Testo 460?

Per accendere, premere brevemente il tasto. Per spegnere, tenere premuto il tasto per 2 secondi fino a quando lo schermo si spegne.

Come cambiare le pile del tachimetro Testo 460?

Aprire lo scomparto pile facendo scorrere il coperchio verso il basso. Rimuovere le pile usate e inserire due pile nuove di tipo AAA (1,5 V) rispettando la polarità. Richiudere il coperchio.

Cosa fare se lo schermo mostra 'Hi' o 'Lo'?

'Hi' o 'Lo' indica che la misura è fuori dal campo consentito (100-30.000 giri/min) o che la capacità delle pile è inferiore a 10 minuti. Verificare la misura e sostituire le pile se necessario.

Come configurare il numero di pale per un ventilatore?

In modalità misura, premere più volte il tasto Mode fino a visualizzare 'NO.'. Usare i tasti ▲/▼ per impostare il numero di pale (ad esempio 3, 5, ecc.). Confermare con il tasto. L'apparecchio divide quindi il valore misurato per questo numero.

Come utilizzare la modalità Hold, Max e Min?

Premere il tasto Mode per scorrere le opzioni: Hold (mantiene l'ultimo valore misurato), Max (mostra il valore massimo dall'inizio della misura), Min (mostra il valore minimo). Usare ▲/▼ per selezionare.

Quale distanza ideale per misurare con il Testo 460?

La distanza ideale tra sensore e oggetto è da 10 a 40 cm. Mirare la fascia riflettente con un angolo di circa 30° per evitare riflessi multipli.

Come attivare l'illuminazione dello schermo?

Premere il tasto illuminazione (simbolo) quando l'apparecchio è acceso. L'illuminazione rimane attiva per 10 secondi e poi si spegne automaticamente.

Come disattivare la funzione di spegnimento automatico (Auto Off)?

All'accensione, tenere premuto il tasto fino a visualizzare la modalità configurazione. Selezionare 'Auto Off' con ▲/▼, poi scegliere 'OFF' per disattivare. Confermare con il tasto.

Quali sono le precauzioni di sicurezza da rispettare?

Non utilizzare mai l'apparecchio vicino a componenti rotanti senza rispettare le distanze di sicurezza. Evitare il contatto con solventi, acidi o sostanze aggressive. Utilizzare solo pile raccomandate.

Come pulire l'involucro del Testo 460?

Pulire l'involucro con un panno umido (acqua saponata). Non utilizzare solventi né prodotti di pulizia aggressivi. Per sporco ostinato, contattare il servizio assistenza Testo.

MANUALE UTENTE 460 Testo

Manuale di istruzioni it

Manuale di istruzioni it ....35 - 41

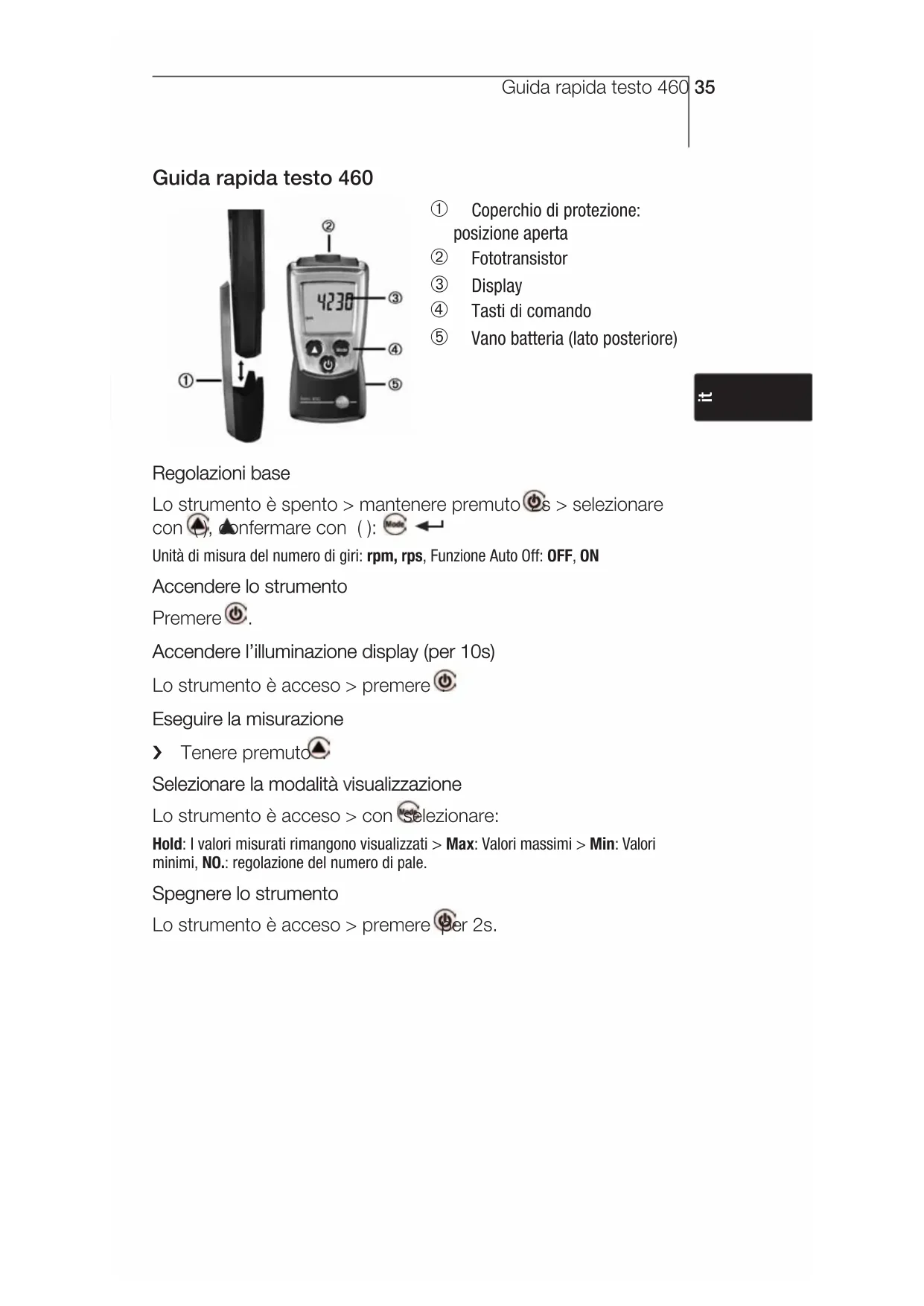

Guida rapida testo 460

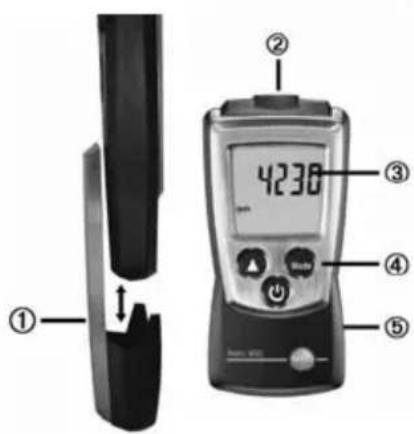

① ② 4230 ③ ④ ⑤

① Coperchio di protezione: posizione aperta
② Fototransistor
③ Display
④ Tasti di comando
⑤ Vano batteria (lato posteriore)

Regolazioni base

Lo strumento è spento > mantenere premuto Ⓞs > selezionare con ⚠️, confermare con (): Mode ←

Unità di misura del numero di giri: rpm, rps, Funzione Auto Off: OFF, ON

Accendere lo strumento

Premere Ⓧ.

Accendere l'illuminazione display (per 10s)

Lo strumento è acceso > premere

Eseguire la misurazione

Tenere premuto

Selezionare la modalità visualizzazione

Lo strumento è acceso > con selezionare:

Hold: I valori misurati rimangono visualizzati > Max: Valori massimi > Min: Valori minimi, NO.: regolazione del numero di pale.

Spegnere lo strumento

Lo strumento è acceso > premere Ⓞ per 2s.

Sicurezza e ambiente

In questo manuale

Leggere attentamente il presente manuale per acquisire familiarità con lo strumento prima della messa in funzione. Conservare il manuale a portata di mano per consultarlo in caso di necessità. Consegnare il presente manuale al successivo utente dello strumento.

Osservare attentamente le informazioni accompagnate dai seguenti simboli:

Con il simbolo Attenzione!:

si segnala un pericolo che può provocare gravi lesioni personali se non si osservano le precauzioni indicate.

Note importanti.

Evitare danni personali / e materiali

Utilizzare lo strumento solo per gli scopi previsti e conformemente ai parametri indicati nei dati tecnici. Non forzare lo strumento.
Non stoccare lo strumento insieme a solventi, soluzioni acide o altre sostanze aggressive.
Eseguire esclusivamente gli interventi di manutenzione e riparazione descritti nel manuale, rispettando le fasi di lavoro descritte. Utilizzare solo parti di ricambio originali Testo.

Proteggere l'ambiente

Smaltire le batterie ricaricabili difettose o le batterie esaurite negli appositi contenitori.
Rispedire lo strumento direttamente a Testo al termine della sua vita operativa. Testo provvederà a smaltirlo nel rispetto dell'ambiente.

Descrizione delle prestazioni

Funzioni e utilizzo

Testo 460 è uno strumento di misurazione del numero di giri. Lo scopo di utilizzo più diffuso è la misurazione del numero di giri, ad es. di eliche, rulli e cilindri.

Dati tecnici di misurazione

Dati tecnici di misurazione

· Sensore: LED ottici

- Unità di misura: rpm, rps

- Campo di misura: 100...30000 rpm, 1.7...500.0 rps

- Velocità di misurazione: 0.5 s

Altri dati

• Classe di protezione: IP40
• Condizioni ambientali: 0...50 °C, 32...122 °F
• Condizioni di stoccaggio/trasporto: -40...70 °C, -40...158 °F
• Alimentazione: 2 x 1,5 V Tipo AAA
  · Durata batteria: 20 h (senza illuminazione display)
• Dimensioni: 119x46x25 mm (incl. coperchio di protezione)
• Peso: 85 g (incl. batterie e coperchio di protezione)

Direttive, norme e collaudi

· Direttiva CE: 89/336/CEE

Garanzia

· Durata: 2 anni
- Condizioni di garanzia: vedere libretto di garanzia

Descrizione del prodotto

Panoramica

① ② 4230 ③ ④ ⑤

① Coperchio di protezione: posizione aperta
② Fototransistor
③ Display
④ Tasti di comando
⑤ Vano batteria (lato posteriore)

Prima di utilizzare lo strumento

➢ Inserire le batterie:

1 Aprire il vano batterie: spingere verso il basso il coperchio della batteria.
2 Inserire le batterie (2x 1,5V tipo AAA). Fare attenzione alle polarità!
3 Chiudere il vano batteria: chiudere il coperchio.

Regolazioni base (modalità configurazione):

Funzioni regolabili

• Unità di misura del numero di giri: rpm, rps
• Funzione Auto Off: OFF, ON (acceso - se nessun tasto viene attivato, lo strumento si spegne automaticamente dopo 10 minuti)
  1 All'accensione dello strumento, tenere premuto fiché sul display non compare ▲ (modalità configurazione).
• Viene visualizzata la funzione regolabile. L'impostazione attuale lampeggia.

2 Premere più volte (), finché l'impostazione desiderata non lampeggia.

3 Premere ( ) per confermare l'inserimento.

4 Ripetere le fasi 2 e 3 per tutte le funzioni. - Lo strumento passa alla modalità di misura.

Utilizzare il prodotto·

Per misurazioni affidabili è necessario l'impiego di riflettori. Applicare il riflettore sull'oggetto da misurare mentre è fermo.

La distanza ideale dall'oggetto da misurare è compresa tra i 10 e i 40 cm. Durante la misurazione puntare il riflettore mantenendo un angolo di ca. 30°. In tal modo si evitano riflessioni multiple della superficie.

Se non è possibile applicare riflettori all'oggetto, controllare su un punto riflettente dell'oggetto da misurare se le caratteristiche riflettenti sono sufficienti alla misurazione del numero di giri. In questo caso puntare orizzontalmente l'oggetto e controllare se viene visualizzato un valore. Se l'oggetto da misurare fornisce più riflessioni per giro (ad es. ventilatore riflettente con 5 pale) per una misurazione corretta del numero di giri deve venire immesso nello strumento il numero di impulsi per giro (ad es. n. pale ventilatore), vedi sotto.

Accendere lo strumento:

Premere©.

- La modalità di misura si attiva.

Accendere l'illuminazione del display

√ Lo strumento è acceso.

Premere ^© .

- L'illuminazione del display si spegne automaticamente dopo 10 secondi dall'ultima attivazione di un tasto.

it

➢ Cambiare la modalità del display/impostare numero pale:

In alternativa all'immissione degli impulsi per giro (ad es. n. pale ventilatore) è possibile selezionare l'impostazione NO.1 e calcolare manualmente il numero di giri in base al valore misurato (valore misurato diviso per gli impulsi/numero di pale).

Modalità regolabili/Impostazione numero di pale

· Hold: I valori misurati rimangono visualizzati.
- Max: Valore massimo dall'inizio della misurazione.
- Min: Valore minimo dall'inizio della misurazione.
- NO.: Impostare il numero di pale. Modificare il valore con

Premere ripetutamente, fino a visualizzare la modalità desiderata.

▶ Eseguire la misurazione

Avvertenza! Pericolo di lesioni a causa di parti rotanti!

Rispettare le distanze di sicurezza e le norme di sicurezza indicate dal produttore.

Tenere premuto

• rpm o rps lampeggia sul display, quando è presente un segnale di misurazione idoneo. Il punto di luce segnala il centro del l'area di misura.
• Al termine della misurazione (rilasciare) lo strumento passa in modalità di visualizzazione Hold, il valore misurato rimane visualizzato.

➤ Spegnere lo strumento:

Tenere premuto finché il display non si spegne.

Manutenzione del prodotto

➤ Sostituzione delle batterie:

1 Aprire il vano batterie: spingere verso il basso il coperchio della batteria.
2 Smaltire le batterie usate e inserire le batterie nuove (2x 1,5 V tipo AAA). Fare attenzione alle polarità!
3 Chiudere il vano batteria: chiudere il coperchio.

➢ Pulizia ddell'alloggiamento:

Pulire l'alloggiamento con un panno umido (acqua saponata). Non utilizzare detergenti aggressivi o solventi!

Consigli e risoluzione dei problemi

Domande e risposte

Domanda Possibile causa / Soluzioni
Hi o Lo	fuori del campo di misura (troppo alti, troppo bassi): rispettare i valori consentiti.
	capacità residua <10 min: sostituire le batterie:

Se la sua domanda non ha ricevuto risposta: rivolgersi al proprio rivenditore o al servizio assistenza Testo. Per i recapiti di contatto consultare il libretto di garanzia o il sito Internet all'indirizzo: www.testo.it
