Tipo de producto	Taquímetro óptico (odómetro)
Marca	Testo
Modelo	460
Dimensiones (L x A x A)	119 x 46 x 25 mm (con cubierta protectora)
Peso	85 g (con pilas y cubierta protectora)
Alimentación	2 pilas 1,5 V tipo AAA
Autonomía de las pilas	20 h (sin iluminación de pantalla)
Rangos de medición	100 a 30 000 rpm; 1,7 a 500,0 rps
Resolución	0,1 rpm (100,0 a 999,9 rpm); 1 rpm (1 000 a 30 000 rpm); 0,1 rps (1,7 a 17,0 rps); 1 rps (17,0 a 500,0 rps)
Precisión	±0,02 % del valor medio (±1 dígito)
Frecuencia de medición	0,5 s
Índice de protección	IP40
Temperatura de uso	0 a 50 °C
Temperatura de almacenamiento	-40 a 70 °C
Sensor	LED óptico (fototransistor)
Pantalla	Pantalla LCD con iluminación (10 s)
Funciones principales	Medición de velocidad de rotación (rpm/rps); función Hold, Max, Min; configuración del número de aspas; apagado automático (Auto Off); iluminación de pantalla
Mantenimiento y limpieza	Limpiar la carcasa con un paño húmedo (agua jabonosa). No usar disolventes ni productos agresivos. Cambiar las pilas usadas.
Seguridad	Riesgo de lesiones por piezas en rotación. Respetar las distancias de seguridad. No usar con disolventes o ácidos.
Piezas de repuesto y reparabilidad	Usar únicamente piezas de repuesto originales Testo. Devolver el producto al final de su vida útil para una eliminación respetuosa con el medio ambiente.
Garantía	2 años (condiciones en el certificado de garantía)

Preguntas frecuentes - 460 Testo

¿Cómo encender y apagar el Testo 460?

Para encender, pulse brevemente la tecla. Para apagar, mantenga pulsada la tecla durante 2 segundos hasta que la pantalla se apague.

¿Cómo cambiar las pilas del taquímetro Testo 460?

Abra el compartimento de pilas deslizando la tapa hacia abajo. Retire las pilas usadas e inserte dos pilas nuevas de tipo AAA (1,5 V) respetando la polaridad. Cierre la tapa.

¿Qué hacer si la pantalla muestra 'Hi' o 'Lo'?

'Hi' o 'Lo' indica que la medida está fuera del rango permitido (100-30 000 rpm) o que la capacidad de las pilas es inferior a 10 minutos. Verifique la medida y reemplace las pilas si es necesario.

¿Cómo configurar el número de aspas para un ventilador?

En modo medición, pulse varias veces la tecla Modo hasta mostrar 'NO.' Utilice las teclas ▲/▼ para ajustar el número de aspas (por ejemplo 3, 5, etc.). Confirme con la tecla. El dispositivo divide entonces el valor medido por ese número.

¿Cómo usar el modo Hold, Max y Min?

Pulse la tecla Modo para recorrer las opciones: Hold (mantiene el último valor medido), Max (muestra el valor máximo desde el inicio de la medición), Min (muestra el valor mínimo). Use ▲/▼ para seleccionar.

¿Cuál es la distancia ideal para medir con el Testo 460?

La distancia ideal entre el sensor y el objeto es de 10 a 40 cm. Apunte a la cinta reflectante con un ángulo de aproximadamente 30° para evitar reflejos múltiples.

¿Cómo activar la iluminación de la pantalla?

Pulse la tecla de iluminación (símbolo) cuando el dispositivo esté encendido. La iluminación permanece activa durante 10 segundos y luego se apaga automáticamente.

¿Cómo desactivar la función de apagado automático (Auto Off)?

Al encender, mantenga pulsada la tecla hasta que se muestre el modo de configuración. Seleccione 'Auto Off' con ▲/▼, luego elija 'OFF' para desactivar. Confirme con la tecla.

¿Cuáles son las precauciones de seguridad a respetar?

Nunca use el dispositivo cerca de piezas en rotación sin respetar las distancias de seguridad. Evite el contacto con disolventes, ácidos o sustancias agresivas. Use únicamente pilas recomendadas.

¿Cómo limpiar la carcasa del Testo 460?

Limpie la carcasa con un paño húmedo (agua jabonosa). No use disolventes ni productos de limpieza agresivos. Para suciedad persistente, contacte con el servicio técnico Testo.

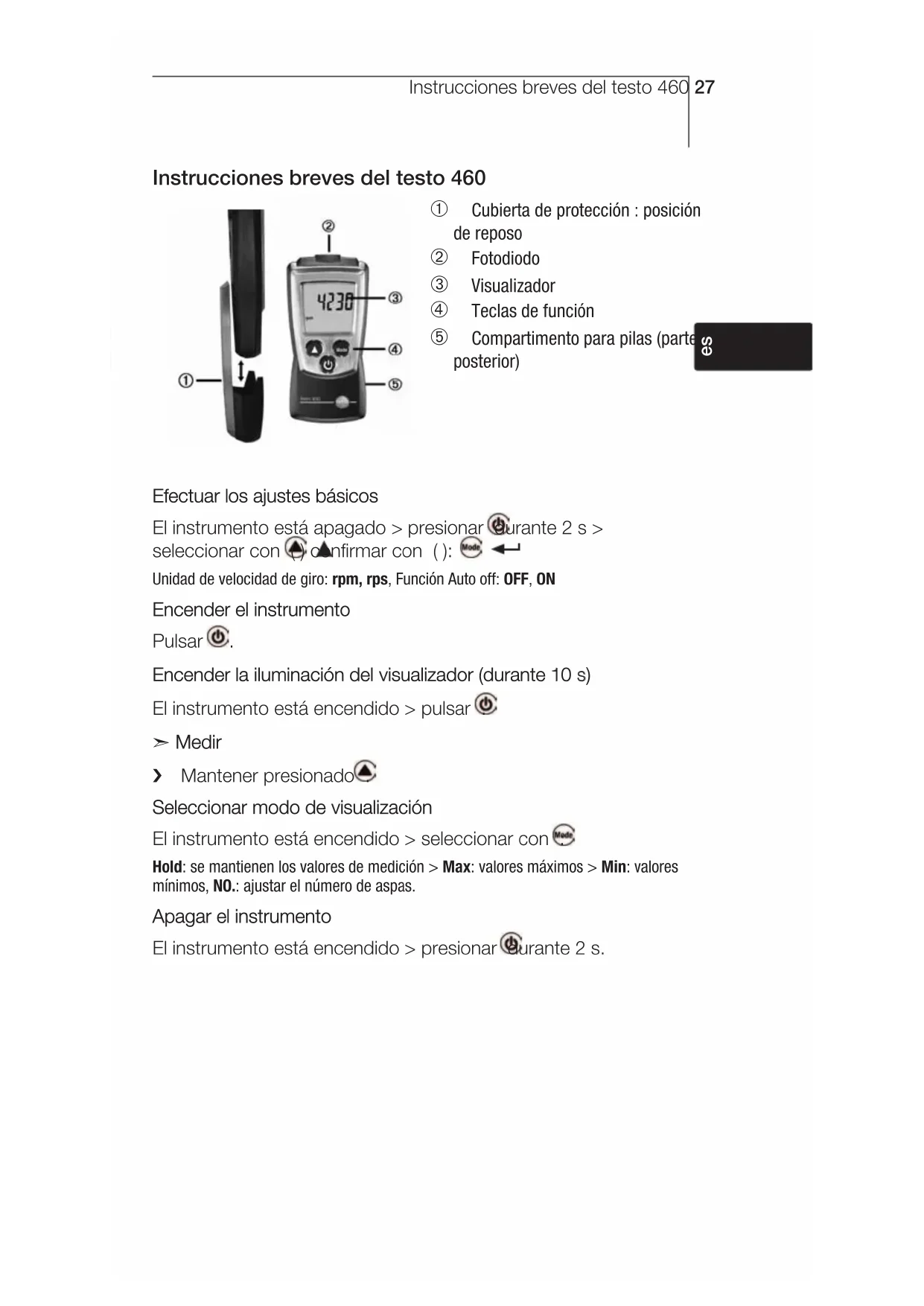

MANUAL DE USUARIO 460 Testo

Manual de instrucciones es

Manual de instrucciones es ......27 - 33

① Cubierta de protección : posición de reposo
② Fotodiodo
③ Visualizador
④ Teclas de función
⑤ Compartimento para pilas (parte posterior)

es

Efectuar los ajustes básicos

El instrumento está apagado > presionar durante 2 s > seleccionar con ( ) confirmar con ( ):

Unidad de velocidad de giro: rpm, rps, Función Auto off: OFF, ON

Encender el instrumento

Pulsar Ⓞ.

Encender la iluminación del visualizador (durante 10 s)

El instrumento está encendido > pulsar

Medir

Mantener presionado

Seleccionar modo de visualización

El instrumento está encendido > seleccionar con

Hold: se mantienen los valores de medición > Max: valores máximos > Min: valores mínimos, NO.: ajustar el número de aspas.

Apagar el instrumento

El instrumento está encendido > presionar Durante 2 s.

Seguridad y medio ambiente

Indicaciones sobre este documento

Lea atentamente esta documentación y familiarícese con el manejo del producto antes de utilizarlo. Guarde la presente documentación en un lugar accesible de forma que se pueda consultar cuando sea necesario. Entregue la documentación a posteriores usuarios de este producto.

Preste especial atención a la información resaltada mediante los siguientes símbolos:

Con la palabra ¡Advertencia!:

Esta información advierte de peligros que pueden suponer graves lesiones corporales en caso de que no se respeten las medidas de precaución indicadas.

Indicación importante.

Evitar daños personales/materiales

Utilizar el producto sólo de acuerdo con el uso previsto y observando los parámetros predeterminados que figuran en los datos técnicos. No forzar el instrumento.
No almacenar nunca el producto junto con disolventes, ácidos u otras substancias agresivas.
Realizar únicamente los trabajos de mantenimiento que vienen descritos en la documentación respetando siempre los pasos indicados. Utilizar solamente piezas de repuesto originales de Testo.

Protección del medio ambiente

Llevar las baterías averiadas y las pilas agotadas a los puntos de recogida previstos al efecto.

Enviar el producto a Testo al término de su vida útil. Nosotros nos ocuparemos de eliminarlo ecológicamente.

Atención: su producto está marcado con este símbolo.

Significa que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

Descripción de los instrumentos

Funciones y aplicación

El testo 460 es un instrumento de medición del número de revoluciones por minuto. Se utiliza generalmente para medir el número de revoluciones de molinetes, cilindros, cintas...

esit

Datos técnicos

Datos técnicos

• Sensor:
  LED óptico
• Parámetros de medición: rpm, rps
  · Rangos de medición: 100 - 30000 rpm; 1,7 - 500,0 rps
• Resolución: 0,1 rpm (100,0 - 999.9 rpm)
  0,1 rps (1,7 - 17,0 rps)
  1 rpm (1000 - 30000 rpm)
  1 rps (17,0 - 500,0 rps)
• Exactitud (a temperatura nominal de 22 °C, ±1 dígito): ±0,02% del v. m.
• Frecuencia de medición: 0,5 s

Otros datos del instrumento

• Clase de protección: IP40
  · Temperatura ambiental: 0 - 50 °C; 32 - 122 °F
• Temperatura de almacenaje/transporte: -40 - 70 °C; -40 - 158 °F
• Alimentación: 2 pilas de 1,5 V, tipo AAA
• Vida útil de las pilas: 20 h (sin iluminación del visualizador)
• Medidas: 119x46x25 mm (incl. pilas y cubierta de protección)
• Peso: 85 g (incl. pilas y cubierta de protección)

Directivas, normas y controles

· Directiva CE: 89/336/CEE

Garantía

• Duración: 2 años
• Condiciones de garantía: véase el libro de garantías

Descripción del producto

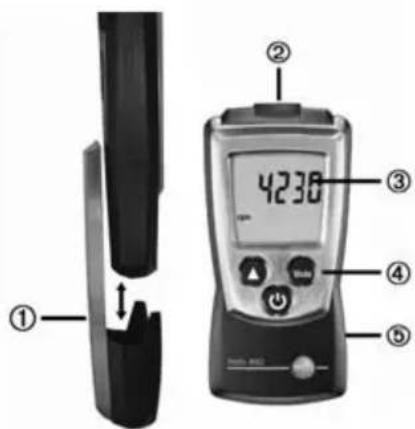

Vista general

① ② 4230 ③ ④ ⑤

① Cubierta de protección : posición de reposo

② Diodo LED

③ Visualizador

④ Teclas de función

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.

2 Colocar las pilas (2 de 1,5 V, tipo AAA). Respetar la polaridad.

3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

➢ Efectuar los ajustes básicos (modo de configuración):

Funciones ajustables

- Unidad de velocidad de giro: rpm, rps

- Función Auto off: OFF (desconectado), ON (conectado; el instrumento se desconecta automáticamente 10 minutos después de la última pulsación de cualquier tecla).

1 Al encender el instrumento, presionar hasta que aparezca ▲ en el visualizador (modo de configuración).

- Se mostrará la función que se puede ajustar. El ajuste actual parpadea.

2 Pulsar (▲) varias veces hasta que parpadee el ajuste deseado.

3 Pulsar (Modr) para confirmar la entrada.

4 Repetir los pasos 2 y 3 para todas las funciones.

- El instrumento cambia al modo de medición.

Utilizar el producto

Para conseguir mediciones fiables se deben utilizar cintas reflectantes. Colocar la cinta reflectante sobre el objeto que se va a medir sólo cuando se encuentre inmóvil.

La distancia óptima hasta el objeto de medición está comprendida entre 10 y 40 cm. Durante la medición, apunte siempre sobre la cinta reflectante manteniendo un ángulo de 30°. De esta forma se evitan las reflexiones múltiples de la superficie.

Si no se puede colocar ninguna cinta reflectante sobre el objeto, se deberá comprobar si en algún punto reflectante del mismo existen las propiedades reflectantes suficientes para medir el número de revoluciones. En este caso, apuntar verticalmente hacia el objeto y comprobar si se visualiza algún valor. Si el objeto de medición emite varias reflexiones por vuelta (p. ej. ventilador reflectante de 5 aspas), para medir correctamente el número de revoluciones se deberá introducir en el instrumento el número de impulsos por vuelta (p. ej., número de aspas del ventilador). Véase más abajo.

▶ Encender el instrumento:

Pulsar

- Se inicia el modo de medición.

▶ Encender la iluminación del visualizador:

√ El instrumento está encendido.

Pulsar

- La iluminación del visualizador se apaga automáticamente 10 segundos después de la última pulsación de cualquier tecla.

➢ Cambiar el modo de visualización/ajustar el número de aspas:

Como alternativa a la introducción de los impulsos por vuelta (p. ej., número de aspas del ventilador), se puede seleccionar el ajuste NO.1 y calcular manualmente el número de revoluciones a partir del valor de medición (valor de medición dividido entre impulsos/número de aspas).

Modos de visualización ajustables/ajuste del número de aspas

• Hold: se mantienen los valores de medición
• Max: valores máximos desde el inicio de la última medición.
• Min: valores mínimos desde el inicio de la última medición.
• NO.: ajustar el número de aspas. Modificar el valor con

Pulsar varias veces hasta que aparezca el modo de visualización deseado.

Medir

¡Advertencia! Peligro de lesiones debido a las piezas en rotación.

Respetar las distancias de seguridad y las medidas de protección indicadas por el fabricante.

Mantener presionado

- rpm o bien rps parpadea en el visualizador en cuanto haya señales de medición aceptables. El punto de luz marca el centro de la superficie de medición.

- Tras finalizar la medición (soltar ), el instrumento cambia al modo de visualización Hold; el valor de medición se mantiene.

Apagar el instrumento:

Presionar hasta que se apague el visualizador.

Mantenimiento del producto

▶ Cambiar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Retirar las pilas agotadas e insertar pilas nuevas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

➤ Limpiar la carcasa:

Limpiar la suciedad de la carcasa con un paño húmedo (agua jabonosa). No utilizar productos de limpieza o disolventes agresivos.

Consejos y ayuda

Problemas y soluciones

Problema Posibles causas/soluciones
Hi o Lo	· Valores de medición fuera del rango de medición (demasiado altos o demasiado bajos): respetar el rango de medición permitido.
	· Capacidad restante <10 min: cambiar las pilas.

Si no hemos podido resolver sus dudas, por favor, póngase en contacto con su distribuidor más cercano o con el Servicio Técnico de Testo. Encontrará los datos de contacto en el libro de garantías y en la página de internet: www.testo.com
