460 - Tachometer Testo - Kostenlose Bedienungsanleitung

Produkttyp	Optischer Tachometer (Odometer)
Marke	Testo
Modell	460
Abmessungen (L x B x H)	119 x 46 x 25 mm (mit Schutzkappe)
Gewicht	85 g (mit Batterien und Schutzkappe)
Stromversorgung	2 Batterien 1,5 V Typ AAA
Batterielaufzeit	20 h (ohne Displaybeleuchtung)
Messbereiche	100 bis 30.000 U/min (rpm); 1,7 bis 500,0 U/s (rps)
Auflösung	0,1 U/min (100,0 bis 999,9 U/min); 1 U/min (1.000 bis 30.000 U/min); 0,1 U/s (1,7 bis 17,0 U/s); 1 U/s (17,0 bis 500,0 U/s)
Genauigkeit	±0,02 % des Mittelwerts (±1 Digit)
Messfrequenz	0,5 s
Schutzart	IP40
Betriebstemperatur	0 bis 50 °C
Lagertemperatur	-40 bis 70 °C
Sensor	Optische LED (Fototransistor)
Display	LCD-Display mit Beleuchtung (10 s)
Hauptfunktionen	Drehzahlmessung (U/min/U/s); Hold-, Max-, Min-Funktion; Einstellung der Flügelanzahl; automatische Abschaltung (Auto Off); Displaybeleuchtung
Pflege und Reinigung	Gehäuse mit einem feuchten Tuch (Seifenwasser) reinigen. Keine Lösungsmittel oder aggressive Reinigungsmittel verwenden. Verbrauchte Batterien wechseln.
Sicherheit	Verletzungsgefahr durch rotierende Teile. Sicherheitsabstände einhalten. Nicht mit Lösungsmitteln oder Säuren verwenden.
Ersatzteile und Reparierbarkeit	Nur Original-Ersatzteile von Testo verwenden. Produkt am Ende der Lebensdauer zur umweltgerechten Entsorgung zurücksenden.
Garantie	2 Jahre (Bedingungen im Garantieheft)

Häufig gestellte Fragen - 460 Testo

Wie schalte ich das Testo 460 ein und aus?

Zum Einschalten kurz die Taste drücken. Zum Ausschalten die Taste 2 Sekunden lang gedrückt halten, bis die Anzeige erlischt.

Wie wechsle ich die Batterien des Testo 460 Tachometers?

Öffnen Sie das Batteriefach, indem Sie den Deckel nach unten schieben. Entfernen Sie die verbrauchten Batterien und legen Sie zwei neue AAA-Batterien (1,5 V) unter Beachtung der Polarität ein. Schließen Sie den Deckel.

Was tun, wenn das Display 'Hi' oder 'Lo' anzeigt?

'Hi' oder 'Lo' zeigt an, dass die Messung außerhalb des zulässigen Bereichs (100-30.000 U/min) liegt oder die Batteriekapazität unter 10 Minuten beträgt. Überprüfen Sie die Messung und ersetzen Sie ggf. die Batterien.

Wie stelle ich die Flügelanzahl für einen Ventilator ein?

Drücken Sie im Messmodus mehrmals die Mode-Taste, bis 'NO.' angezeigt wird. Stellen Sie mit den Tasten ▲/▼ die Flügelanzahl ein (z.B. 3, 5 usw.). Bestätigen Sie mit der Taste. Das Gerät teilt dann den gemessenen Wert durch diese Zahl.

Wie verwende ich die Hold-, Max- und Min-Funktion?

Drücken Sie die Mode-Taste, um die Optionen durchzugehen: Hold (hält den letzten Messwert), Max (zeigt den Maximalwert seit Messbeginn), Min (zeigt den Minimalwert). Wählen Sie mit ▲/▼ aus.

Welcher ideale Abstand zum Messen mit dem Testo 460?

Der ideale Abstand zwischen Sensor und Objekt beträgt 10 bis 40 cm. Zielen Sie in einem Winkel von etwa 30° auf das Reflexband, um Mehrfachreflexionen zu vermeiden.

Wie aktiviere ich die Displaybeleuchtung?

Drücken Sie die Beleuchtungstaste (Symbol) bei eingeschaltetem Gerät. Die Beleuchtung bleibt 10 Sekunden aktiv und schaltet sich dann automatisch aus.

Wie deaktiviere ich die automatische Abschaltung (Auto Off)?

Halten Sie beim Einschalten die Taste gedrückt, bis der Konfigurationsmodus angezeigt wird. Wählen Sie mit ▲/▼ 'Auto Off' und dann 'OFF' zum Deaktivieren. Bestätigen Sie mit der Taste.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät niemals in der Nähe von rotierenden Teilen ohne Einhaltung der Sicherheitsabstände. Vermeiden Sie den Kontakt mit Lösungsmitteln, Säuren oder aggressiven Substanzen. Verwenden Sie nur empfohlene Batterien.

Wie reinige ich das Gehäuse des Testo 460?

Reinigen Sie das Gehäuse mit einem feuchten Tuch (Seifenwasser). Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel. Bei hartnäckigen Verschmutzungen wenden Sie sich an den Testo-Kundendienst.

BEDIENUNGSANLEITUNG 460 Testo

Bedienungsanleitung de

Instruction manual en

Mode d'emploi fr

Bedienungsanleitung de 3 - 9

Instruction manual en ....11 - 17

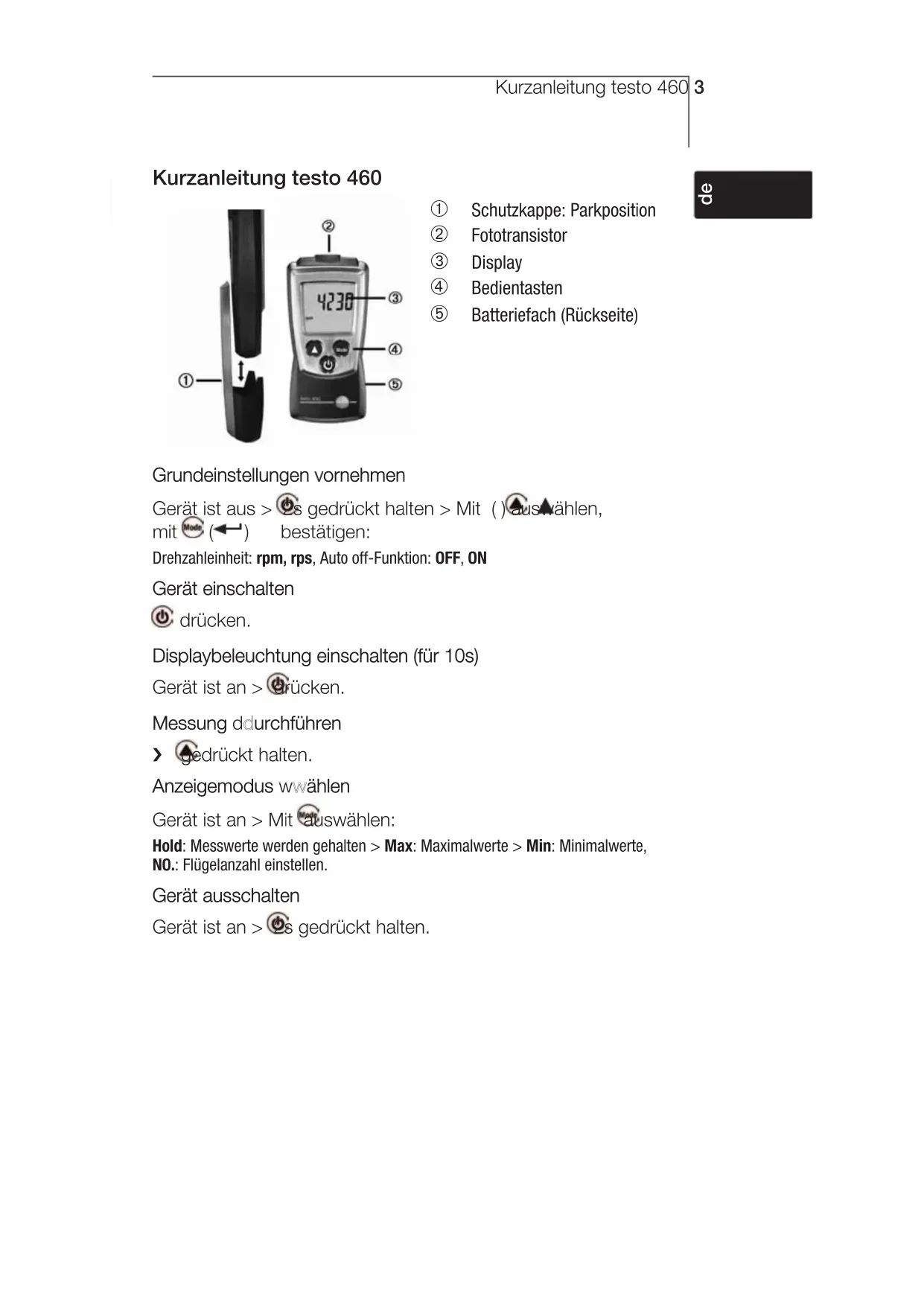

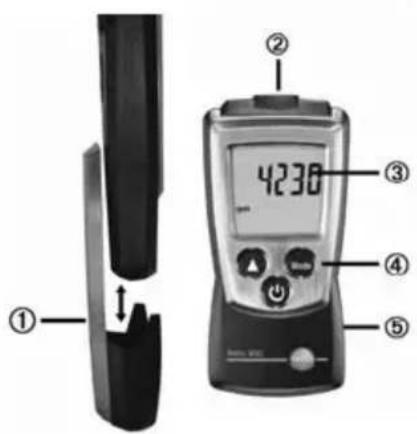

Kurzanleitung testo 460

① ② 4230 ③ ④ ⑤

① Schutzkappe: Parkposition
② Fototransistor
③ Display
④ Bedientasten
⑤ Batteriefach (Rückseite)

e

Grundeinstellungen vornehmen

Gerät ist aus > 2s gedrückt halten > Mit () auswählen, mit Mode (←) bestätigen:

Drehzahleinheit: rpm, rps, Auto off-Funktion: OFF, ON

Gerät einschalten

drücken.

Displaybeleuchtung einschalten (für 10s)

Gerät ist an > ① drücken.

Messung ddurchführen

gedrückt halten.

Anzeigemodus w/wählen

Gerät ist an > Mit auswählen:

Hold: Messwerte werden gehalten > Max: Maximalwerte > Min: Minimalwerte, NO.: Flügelanzahl einstellen.

Gerät ausschalten

Gerät ist an > ☉s gedrückt halten.

Sicherheit und Umwelt

Zu diesem Dokument

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter.

Beachten Sie besonders die Informationen, welche durch folgende Zeichen hervorgehoben sind:

Mit Signalwort Warnung!:

Warnt vor Gefahren, die zu schweren Körperverletzungen führen können, wenn die genannten Vorsichtsmaßnahmen nicht getroffen werden.

Wichtiger Hinweis.

Personenschäden/Sachschäden vermeiden

Das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden.
Das Produkt nie zusammen mit Lösungsmitteln, Säuren oder anderen aggressiven Stoffen lagern.
Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Dokumentation beschrieben sind. Dabei die vorgegebenen Handlungsschritte einhalten. Nur Original-Ersatzteile von Testo verwenden.

Umwelt schützen

Defekte Akkus und leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umweltschonende Entsorgung.

Leistungsbeschreibung

adapt

Funktionen und Verwendung

Das testo 460 ist ein Drehzahl-Messgerät. Üblicher Verwendungszweck ist die Messung der Drehzahl z. B. von Flügelrädern, Walzen und Spindeln.

Technische Daten

Messtechnische Daten

- Sensor: Optische LED

- Messgrößen: rpm, rps

- Messbereiche: 100...30000 rpm, 1.7...500.0 rps

- Auflösungen: 0.1 rpm (100.0...999.9 rpm), 0.1 rps (1.7...17.0 rps), 1 rpm (1000...30000 rpm) 1 rps (17.0...500.0 rps)

- Genauigkeiten (±1 Digit) (Nenntemperatur 22 °C, ±1 Digit):: ±0.02 % v. Mw.

- Messrate: 0.5 s

Weitere Gerätedaten

· Schutzart: IP40

- Umgebungsbedingungen: 0...50 °C, 32...122 °F

· Lager-/Transportbedingungen: -40...70 °C, -40...158 °F

- Spannungsversorgung: 2 x 1,5V Typ AAA

- Batteriestandzeit: 20h (ohne Displaybeleuchtung)

· Abmessungen: 119x46x25mm (inkl. Schutzkappe)

· Gewicht: 85g (inkl. Batterien und Schutzkappe)

Richtlinien, Normen und Prüfungen

· EG-Richtlinie: 89/336/EWG

Garantie

· Dauer: 2 Jahre

- Garantiebedingungen: siehe Garantieheft

Produktbeschreibung

Auf einen Blick

① ② 4230 ③ ④ ⑤

① Schutzkappe: Parkposition
② Fototransistor
③ Display
④ Bedientasten
⑤ Batteriefach (Rückseite)

Erste Schritte

▶ Batterien eeinlegen:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Grundeinstellungen vornehmen (Konfigurationsmodus):

Einstellbare Funktionen

· Drehzahleinheit: rpm, rps
- Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tastenbetätigung automatisch aus)

1 Beim Einschalten des Geräts gedrückt halten, bis im Display ▲ und ← erscheint (Konfigurationsmodus).

- Die einstellbare Funktion wird angezeigt. Die aktuelle Einstellung blinkt.

2 ( )mearmals drücken, bis die gewünschte Einstellung blinkt.

3 ( ) drücken, um die Eingabe zu bestätigen.

4 Schritte 2 und 3 für alle Funktionen wiederholen. - Das Gerät wechselt in den Messmodus.

Produkt verwenden

de

Für zuverlässige Messungen ist die Verwendung von Reflexmarken notwendig. Die Reflexmarke erst auf das zu messende Objekt anbringen, wenn dieses still steht.

Der ideale Abstand zum Messobjekt liegt zwischen 10 und 40 cm. Während der Messung immer in einem Winkel von ca. 30° auf die Reflexmarke zielen. Dadurch werden Mehrfach-Reflexionen von der Oberfläche vermieden.

Falls keine Reflexmarke am Objekt angebracht werden kann, ist zu prüfen, ob die Reflexionseigenschaften an einer reflektierenden Stelle des Messobjektes zur Drehzahl-Messung ausreichen. In diesem Fall senkrecht auf das Messobjekt zielen und prüfen, ob ein Wert angezeigt wird. Sollte das Messobjekt mehrere Reflexionen pro Umdrehung liefern (z.B. reflektierender Ventilator mit 5 Flügeln) muss zur korrekten Drehzahl messung die Anzahl der Impulse pro Umdrehung (z.B. Flügelanzahl Ventilator) im Gerät eingegeben werden, siehe unten.

▶ Gerät e einschalten:

drücken.

- Der Messmodus wird geöffnet.

▶ Displaybeleuchtung e einschalten

√ Gerät ist eingeschaltet.

drücken.

- Displaybeleuchtung erlischt automatisch 10s nach letzter Tastenbetätigung.

➢ Displayansicht wechseln / Flügelanzahl einstellen:

Alternativ zur Eingabe der Impulse pro Umdrehung (z.B. Flügelanzahl Ventilator) kann die Einstellung NO.1 gewählt und die Drehzahl anhand des Messwerts manuell berechnet werden (Messwert dividiert durch Impulse/Flügelanzahl)

Einstellbare Ansichten / Einstellung Flügelanzahl

- Hold: Messwerte werden gehalten

· Max: Maximalwerte seit Start der letzten Messung.

- Min: Minimalwerte seit Start der letzten Messung.

- NO.: Flügelanzahl einstellen. Wert mit ▲ verändern.

mehrmals drücken, bis gewünschte Ansicht erscheint.

Produkt verwenden8

➤ Messung ddurchführen

Warnung! Verletzungsgefahr durch rotierende Teile!

Vom Hersteller vorgegebene Sicherheitsabstände und Schutzmaßnahmen einhalten.

gedrückt halten.

- rpm bzw. rps blinkt im Display, sobald verwertbare Messsignale vorliegen. Der Lichtpunkt markiert den Mittelpunkt der Messfläche.

- Nach Beenden der Messung (loslassen) wechselt das Gerät in die Displayansicht Hold, der Messwert wird gehalten.

Gerät aausschalten:

gedrückt halten, bis das Display erlischt.

Produkt instand halten

a.

▶ Batterien wwechseln:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Verbrauchte Batterien entnehmen und neue Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

➢ Gehäuse reinigen:

Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifenlauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Tipps und Hilfe

Fragen und Antworten

Frage Mögliche Ursachen/Lösungen
Hi oder Lo	Messwerte außerhalb des Messbereichs (zu hoch, zu niedrig): Zulässigen Messbereich einhalten.
	Restkapazität <10min: Batterien wechseln.

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt-daten finden Sie im Garantieheft oder im Internet unter: www.testo.com

Notizen10

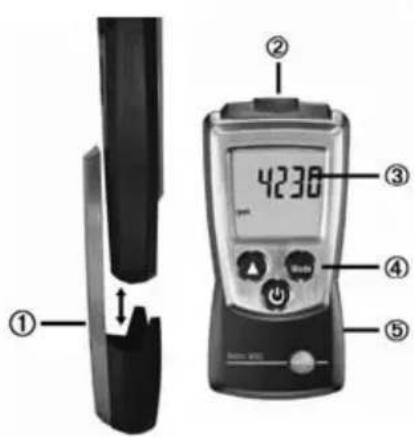

Short manual testo 460

① ② 4230 ③ ④ ⑤
