BEDIENUNGSANLEITUNG 477 Testo

7.1.4. Wirkliche Drehzahl eine Objekts bestimmen..................................................18

7.2. Anwendungshinweise zu speziellen Funktionen des Gerätes .......20 8 Produkt instand halten..........................................................................22 8.1. Batterien / Akkus wechseln............................................................22 Pos: 2 /TD/--- Seitenwechsel --- @ 0\mod_1173774430601_0.doc @ 281 @2 Sicherheit und Umwelt

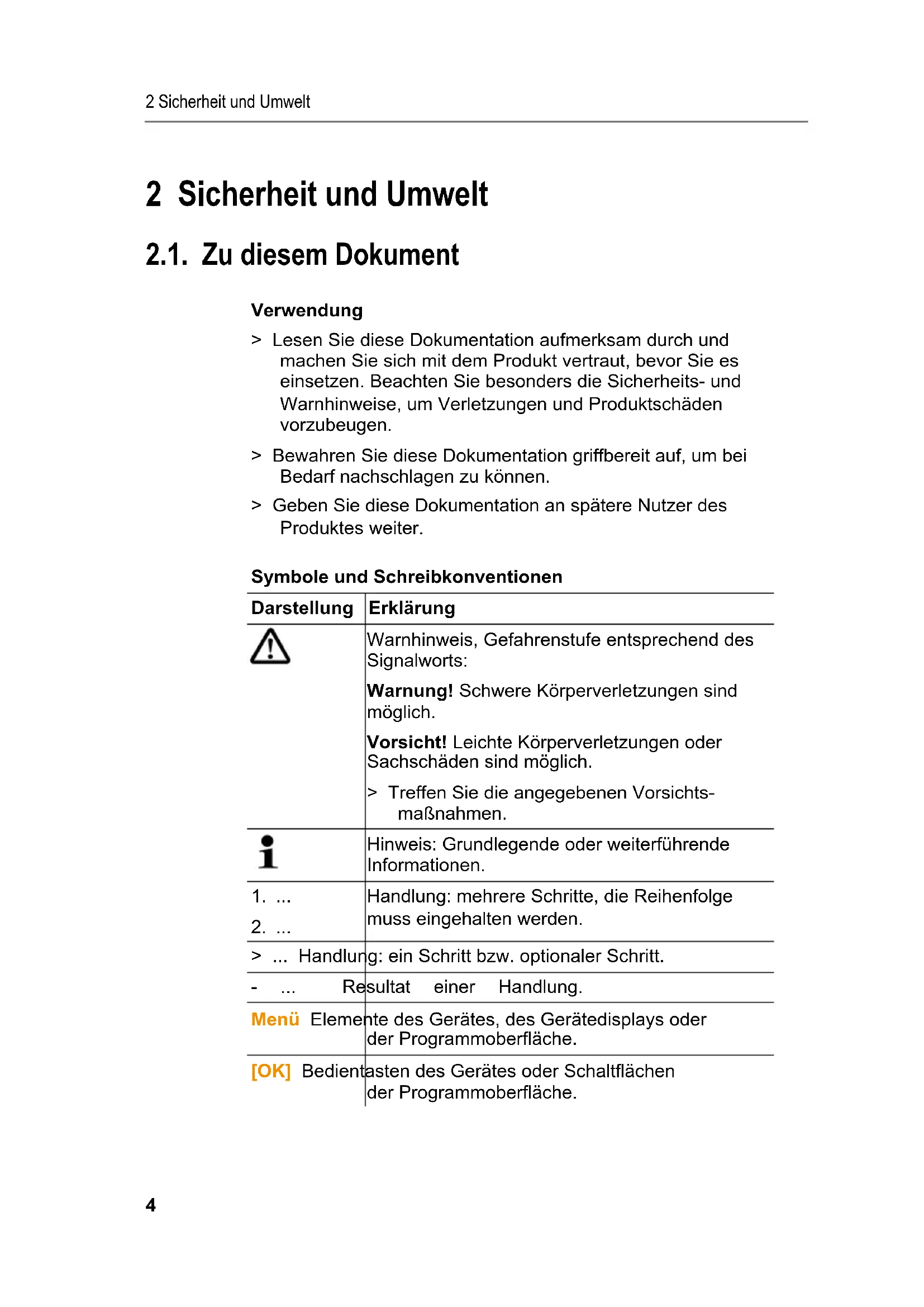

Pos: 3 /TD/Überschr iften/2. Sicher heit und Umwelt @ 0\mod_11737747 19351_6.doc @ 290 @ 1 2 Sicherheit und Umwelt Pos: 4 /TD/Überschr iften/2.1 Zu diesem Doku ment @ 0\mod_117377525235 1_6.doc @ 344 @ 2 2.1. Zu diesem Dokument Pos: 5 /TD/Sicherhei t und Umwelt/Zu diesem Doku ment/Verwendung (Standar d) @ 0\mod_11737750685 54_6.doc @ 335 @ 5 Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen. > Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können. > Geben Sie diese Dokumentation an spätere Nutzer des Produktes weiter. Pos: 6 /TD/Sicherhei t und Umwelt/Zu diesem Doku ment/Symbole und Schr eibkonv. [Standard] @ 0\ mod_1174982140622_6.doc @ 514 @ 5 Symbole und Schreibkonventionen Darstellung Erklärung Warnhinweis, Gefahrenstufe entsprechend des Signalworts: Warnung! Schwere Körperverletzungen sind möglich. Vorsicht! Leichte Körperverletzungen oder Sachschäden sind möglich. > Treffen Sie die angegebenen Vorsichts- maßnahmen. Hinweis: Grundlegende oder weiterführende Informationen.

Handlung: mehrere Schritte, die Reihenfolge muss eingehalten werden. > ... Handlung: ein Schritt bzw. optionaler Schritt. - ... Resultat einer Handlung. Menü Elemente des Gerätes, des Gerätedisplays oder der Programmoberfläche. [OK] Bedientasten des Gerätes oder Schaltflächen der Programmoberfläche.2 Sicherheit und Umwelt

Darstellung Erklärung ... | ... Funktionen / Pfade innerhalb eines Menüs. “...” Beispieleingaben Pos: 7 /TD/Überschr iften/2.2 Sicher heit gewährleisten @ 0\mod_1173 780783960_6.doc @ 364 @ 2 2.2. Sicherheit gewährleisten Pos: 8 /TD/Sicherhei t und Umwelt/Sicherhei t gewährleisten/Produ kt bestimmungsge mäß verwenden @ 0\mod_11737 81261848_6.doc @ 384 @ > Verwenden Sie das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den technischen Daten vorgegebenen Parameter. Wenden Sie keine Gewalt an. Pos: 9 /TD/Sicherhei t und Umwelt/Sicherhei t gewährleisten/tes to 477/Epileptischer Anfall @ 4\mod_124904 7250843_6.doc @ 46946 @

WARNUNG Verletzungsgefahr! > Die Verwendung von Stroboskopen kann epileptische Anfälle bei dafür anfälligen Personen auslösen.

Pos: 10 /TD/Sicherhei t und Umwelt/Sicherhei t gewährleisten/tes to 477/Beobachtete Masc hine @ 4\mod_1249047460 506_6.doc @ 46977 @

WARNUNG Verletzungsgefahr! > Beobachtete Maschinen/Objekte nicht berühren. Pos: 11 /TD/Sicherhei t und Umwelt/Sicherhei t gewährleisten/tes to 477/Augenverlet zung @ 4\mod_125137614086 4_6.doc @ 47591 @

WARNUNG Verletzungsgefahr! > Blicken Sie nicht in den LED-Strahl und richten Sie ihn niemals auf Personen oder Tiere. > Richten Sie den LED-Strahl niemals auf Spiegel oder andere reflektierende Flächen. Der unkontrolliert abgelenkte Strahl könnte Personen oder Tiere treffen. Pos: 12 /TD/Sicherhei t und Umwelt/Sicherhei t gewährleisten/tes to 477/Stromschlag @ 4\ mod_1249047102854_6. doc @ 46915 @

ORSICHT Verlust des Garantieanspruchs! > Gerät nicht öffnen. Im Gerät befinden sich keine Teile, die vom Anwender gewartet werden können.

Pos: 13 /TD/Sicherhei t und Umwelt/Sicherhei t gewährleisten/tes to 477/Batterien @ 4\ mod_1253086170962_6. doc @ 50401 @

ORSICHT Sachschaden! > Bei längerem Nichtgebrauch des Geräts alle Batterien / Akkus aus dem Gerät entfernen.2 Sicherheit und Umwelt

Pos: 14 /TD/Überschr iften/2.3 Umwelt schüt zen @ 0\mod_1173780843645 _6.doc @ 373 @ 2 2.3. Umwelt schützen Pos: 15.1 /TD/Sicher heit und Umwelt/Umwelt sc hützen/Akkus/Bat terien entsorgen @ 0\mod _1175693637007_6.doc @ 617 @ > Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. Pos: 15.2 /TD/Sicher heit und Umwelt/Umwelt schü tzen/Produkt entsor gen @ 0\mod_11737803070 72_6.doc @ 355 @ > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. Pos: 16 /TD/--- Seitenwechsel --- @ 0\mod_1173774430601_0.doc @ 281 @3 Leistungsbeschreibung

Pos: 17 /TD/Überschr iften/3. Leistungs beschreibung @ 0\mod_11737 74791554_6.doc @ 299 @ 1 3 Leistungsbeschreibung Pos: 18 /TD/Leistungsb eschreibung/Ver wendung/testo 477 @ 4\mod_1 249031406678_6.doc @ 46663 @ 2 3.1. Verwendung Das testo 477 ist in vielen Bereichen der Industrie, der Forschung & Entwicklung, in Labors und Universitäten einsetzbar. Üblicherweise kommt das testo 477 dann zum Einsatz, wenn es darum geht, sich schnell bewegende Objekte in Zeitlupe erscheinen zu lassen. In dem Fall können Sie ihre Bewegung sicher und problemlos analysieren, auf ordnungsgemäße Abläufe hin überprüfen und unerwünschte Schwingungsquellen usw. bestimmen. Sie können das testo 477 auch dazu verwenden, die Bewegung eines Objektes scheinbar „einzufrieren”. Ohne einen Kontakt mit dem Objekt herzustellen, können Sie dessen Drehzahl bzw. Richtungswechselfrequenz genau bestimmen. Im Gegensatz zu anderen tragbaren Stroboskopen kann das testo 477 LED-Stroboskop mit nur einer Hand bedient werden. Übliche Einsatzgebiete/Anwendungen:

• Hochgeschwindigkeits-Montagestraßen, Fördersysteme, Abfüllanlagen, usw.

• Druckpressen und Webstühle

• Motoren, Ventilatoren, Pumpen und Turbinen

• Kalibrierungs- und Prüfgeräte

• Überwachung von Labor- und Forschungseinrichtungen Pos: 19 /TD/Leistungsb eschreibung/Lief erumfang/Liefer umfang 477 @ 4\mod_124903300 0565_6.doc @ 46694 @ 2 3.2. Lieferumfang Das testo 477 wird mit folgendem Zubehör geliefert:

• testo 477 LED-Stroboskop

• Steckerkabel für externe Triggersignale

• 6 Batterien (AA)3 Leistungsbeschreibung

Pos: 20 /TD/Leistungsb eschreibung/Tec hnische Daten/Techni sche Daten 477 @ 4\mod_1249 041732539_6.doc @ 46852 @ 2 3.3. Technische Daten Allgemeine Parameter Schutzart IP 65 Frequenzbereich 30-300 000 FPM (Blitze pro Minute) Anzeige LCD, mehrzeilig Genauigkeit 0,02% (+/- 1 Digit) Auflösung +/- 0,1 (30...999 FPM) +/- 1 (1000...300 000 FPM) Blitzparameter Blitzdauer einstellbar Blitzstärke 1500 Lux @ 6000 FPM / 20cm Blitzfarbe ca. 6500 K Spannungsversorgung Spannungs- versorgung 3 x AA Batterien oder 3 x NiMH Akkus (AA) Betriebsdauer (einstellungs- abhängig) NiMH-Akku: ca. 11h @ 6000 FPM Batterien: ca. 5h @ 6000 FPM Gehäuse Material Aluminium Abmessungen 191 x 82 x 60 mm Gewicht ca. 400 g (mit Batterien) Umgebungsbedingungen Temperatur 0...45 °C Feuchtigkeit Schutzart IP 65 Triggereingang Prinzip Optokoppler Niedriger Pegel < 1 V Pegel 3…32 V (Rechteckspannung), NPN+PNP Minimale Pulslänge 50 μs Verpolungsschutz Ja3 Leistungsbeschreibung

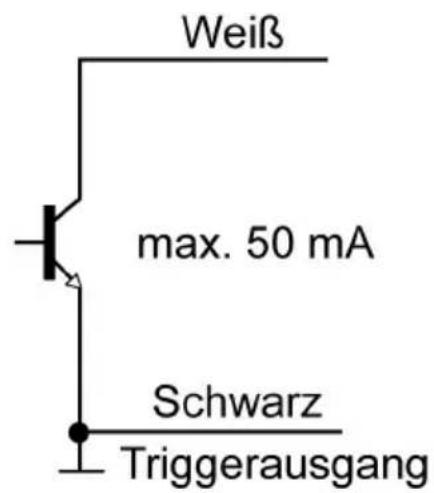

Triggerausgang Prinzip Kurzschluss- und überspannungsfester Transistorausgang Pegel NPN, max. 32 V Pulslänge einstellbar Maximaler Strom 50 mA Verpolungsschutz Ja Garantie Garantiezeit 2 Jahre Garantie- bedingungen siehe Internetseite www.testo.com/warranty

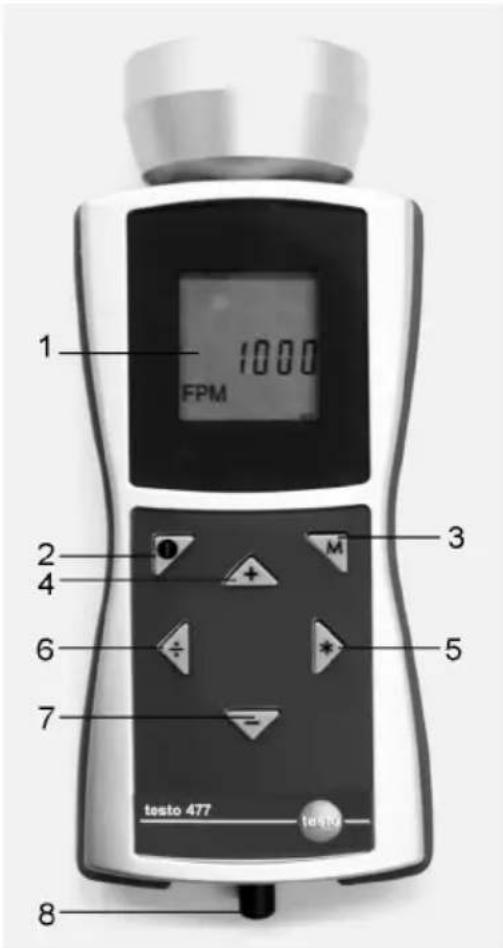

1 LCD-Display zeigt Blitzfolge an (Blitze pro Minute = FPM). Unterschiedliche Parameter, die im Display angezeigt werden, siehe Einstellmöglichkeiten (Seite 14). 2 Ein/Aus 3 Mode-Taste. Mit dieser Taste wechseln Sie zwischen verschiedenen Einstellungsmöglichkeiten und Betriebsarten, siehe Einstellmöglichkeiten (Seite 14). 4-7 Steuern die Blitzfolge. Die Geschwindigkeit, mit der sich die Blitzfolge ändert, wird durch die Länge des Tastendrucks gesteuert.

• 4 : Erhöht den aktuell ausgewählten Wert. Beschleunigt wenn diese Taste gedrückt bleibt.

• 5 : Verdoppelt den aktuell ausgewählten Wert. Beschleunigt wenn diese Taste gedrückt bleibt.5 Erste Schritte

• 6 : Halbiert den aktuell ausgewählten Wert. Beschleunigt wenn diese Taste gedrückt bleibt.

• 7 : Vermindert den aktuell ausgewählten Wert. Beschleunigt wenn diese Taste gedrückt bleibt. 8 Die Triggersignal-Eingangsbuchse wird verwendet, wenn zur Steuerung der Blitzfolge ein externer Trigger (z. B. Drehzahl- sensor) eingesetzt wird. Pos: 23 /TD/Produktb eschreibung/Statusa nzeigen 477 @ 4\mod_124956 3194258_6.doc @ 47251 @ 2 4.2. Statusanzeigen Folgende Statusanzeigen können in der untersten Zeile im Display erscheinen:

• LOBAT: leuchtet auf, wenn der Akku wieder aufgeladen werden / Batterie ausgetauscht werden muss.

• INT: leuchtet auf, wenn die Blitzfrequenz vom Gerät generiert wird. Anzeige der Einheiten erfolgt standardmäßig mit FPM.

• EXT: leuchtet auf, wenn auf externes Triggersignal umge- stellt wird. Anzeige der Einheiten erfolgt standardmäßig mit 1/min (Umdrehung pro Minute).

• RANGE: leuchtet auf, wenn das externe Triggersignal eine zu hohe Blitzfrequenz verursacht. Pos: 24 /TD/Überschr iften/5. Erste Schr itte @ 0\mod_1173774895039_ 6.doc @ 317 @ 1 5 Erste Schritte Pos: 25 /TD/Überschr iften/5.1 Inbetriebn ahme @ 0\mod_1185342823 812_6.doc @ 1883 @ 2 5.1. Inbetriebnahme Pos: 26 /TD/Erste Sc hritte/testo 477/Batter ien einlegen @ 4\mod_124 9037621082_6.doc @ 46757 @ 3

5.1.1. Batterien / Akkus einlegen

Gerät nur mit Batteriefachabdeckung betreiben und lagern. Bei längerem Nichtgebrauch des Geräts alle Batterien / Akkus aus dem Gerät entfernen. Unvollständig geladene Batterien / Akkus reduzieren die Betriebsdauer.

1. Schrauben auf der Geräteunterseite lösen.

2 Batteriefachabdeckung abnehmen.

3. Batterien (AA) / NiMH Akkus (AA) einlegen (Polung beachten!)

4. Batteriefachabdeckung schließen.

5. Schrauben anziehen.5 Erste Schritte

5.1.2. Gerät einschalten

✓ Batterien / Akkus sind eingelegt.

1. testo 477 auf das sich bewegende Objekt richten.

2 ( ) ca. 3 s lang drücken. - Displaytest wird durchgeführt. - testo 477 blitzt mit werksseitig eingestelltem Wert.

3. Durch Drücken der Tasten [], [4], [

] oder [–] die Blitzfolge so einstellen, bis das Objekt bewegungslos erscheint (bei Annäherung an die Bewegungsfrequenz bewegt sich das Objekt scheinbar langsamer). - Der Wert wird im LCD-Display angezeigt. Einheit: „Blitze pro Minute (FPM)“ = 1/min = U/min. > Um die Einheit „Blitze pro Sekunde“ = 1/s = Hz zu erhalten: siehe Einstellmöglichkeiten (Seite 14).

Bewegungslose Bilder erscheinen nicht nur, wenn die Bewegungsfrequenz erreicht wird, sondern auch dann, wenn ein Vielfaches oder ein Bruchteil der Bewegungs- frequenz erreicht wird. Weitere Informationen zur visuellen Verlangsamung der Bewegung eines Objekts sowie zur Verwendung Ihres testo 477 als Drehzahlmesser finden Sie unter Anwendungshinweise zu speziellen Funktionen des Gerätes (Seite 20).

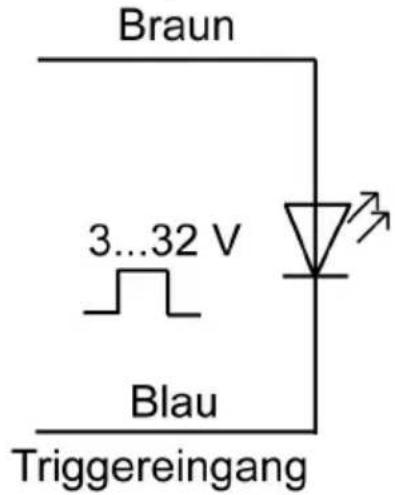

5.1.3. Triggerkabel anschließen

ACHTUNG Sachschaden! > Das Gerät nicht mit Signalen über 300.000 FPM triggern.

Für Triggersignalanschluss nur Originalmaterial des Herstellers verwenden. Der Triggereingang ist potentialfrei ausgeführt. Der potentialfreie Eingang ist für PNP- und NPN-Signale geeignet.

1. Schutzkappe von Triggerbuchse abziehen.

2. Triggerkabelstecker in Triggerbuchse stecken.

3. Triggerkabelstecker festschrauben.6 Produkt verwenden

4. Triggerkabel laut Anschlussplan anschließen.

Das Gerät muss zwischen externem und internem Triggersignal manuell umgeschaltet werden, siehe Internes / externes Triggersignal (Seite 15). Pos: 29 /TD/Überschr iften/6. Produkt ver wenden @ 0\mod_117377492855 4_6.doc @ 326 @ 1 6 Produkt verwenden Pos: 30 /TD/Überschr iften/6.1 Einstellun gen vornehmen @ 0\mod_11845 84321421_6.doc @ 1861 @ 2 6.1. Einstellungen vornehmen Pos: 31 /TD/Produkt verwenden/testo 477/Eins tellungen vorneh men @ 4\mod_1249460650835_6. doc @ 47181 @ 3333 ✓ Gerät ist eingeschaltet.

> Einstellmöglichkeit (z. B. Hz) wird angezeigt (Einstellungen siehe nachfolgender Abschnitt Einstellmöglichkeiten).

2. Werte mit [], [4], [ ] oder [–] einstellen und Eingabe mit [M]

- Gerät wechselt zur nächsten Einstellmöglichkeit. Ein von der Werkseinstellung abweichend eingestellter Parameter blinkt während des Betriebes.

3. Schritte 1-2 wiederholen bis die gewünschten Einstellungen

] drücken. - Gerät kehrt in den Messmodus zurück.6 Produkt verwenden

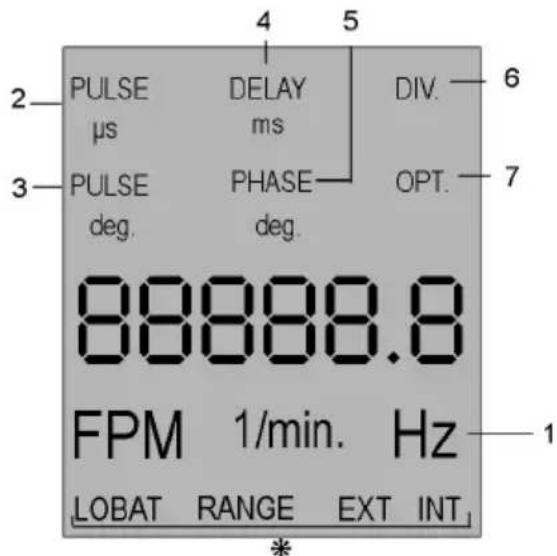

6.1.1. Einstellmöglichkeiten

N Statusanzeigen siehe Statusanzeigen (Seite 11).

Im Bild sind alle Einstellmöglichkeiten im Display dargestellt. Die Nummerierung entspricht der Reihenfolge, in der sie durch Drücken der [M]-Taste aufeinander folgen.

Ein von der Werkseinstellung abweichend eingestellter Parameter blinkt während des Betriebes. 1 Hz: Frequenz der Bewegung pro Sekunde (Flashes per second). 2 PULS μs: Einschaltdauer des Blitzes (in Mikrosekunden). 3 PULS deg: Einschaltdauer des Blitzes (in Grad). 4 DELAY ms: Einstellung der Verzögerungszeit (in Millisekunden) zwischen internem bzw. externem Triggersignal und Blitz. 5 PHASE deg: Einstellung der Phasenverschiebung (in Grad, relativ zur Frequenz) zwischen internem bwz. externem Triggersignal und Blitz. 6 DIV (nur bei externem Triggersignal): Impuls-Teiler, max. Wert

7 OPT (nur bei externem Triggersignal): Flankenauswahl des Triggersignals. Mit dieser Option kann die Polarität des Trigger- signals definiert werden.

✓ Gerät ist eingeschaltet.

1. [M] + [–] drücken.

- Gerät wird auf Werkseinstellungen zurückgesetzt. - Gerät kehrt in den Messmodus zurück.

✓ Gerät ist eingeschaltet.

] + [–] drücken. - Tastensperre ist aktiviert.

2. [ ] + [–] drücken.

- Tastensperre ist deaktiviert.

Gerät ist werksseitig auf internes Triggersignal eingestellt. ✓ Gerät ist eingeschaltet. ✓ Bei Umstellung auf externes Triggersignal: Triggerkabel ist angeschlossen siehe Triggerkabel anschließen (Seite 12).

1. [M] + [ ] drücken.

- Gerät schaltet von internem Triggersignal auf externes Triggersignal um. - Im Display erscheint die Statusanzeige EXT, die Einheit wechselt auf 1/min.

] drücken. - Gerät schaltet von externem Triggersignal auf internes Triggersignal um. - Im Display erscheint die Statusanzeige INT, die Einheit wechselt auf FPM.7 Anwendungshinweise

Pos: 32 /TD/Überschr iften/Anwendungshi nweise 477 @ 4\mod_125190 1467301_6.doc @ 48176 @ 1 7 Anwendungshinweise Pos: 33 /TD/Produkt verwenden/testo 477/al lgemeine Anwendungshi nweise 477 @ 4\mod_125187 8000012_6.doc @ 48145 @ 23333 7.1. Allgemeine Anwendungshinweise

7.1.1. Bewegungen in Zeitlupe

Wie beschrieben, wird das testo 477 hauptsächlich verwendet, um die Bewegung eines Objekts scheinbar zu verlangsamen oder einzufrieren. Dies ermöglicht Ihnen eine sichere und problemlose Laufzeitleistungs-Analyse. Um die Bewegung eines Objektes in Zeitlupe erscheinen zu lassen, müssen Sie es leicht über oder unter seiner Ist-Drehzahl (oder einer Oberschwingung seiner Drehzahl, wie unten näher erläutert) „anblitzen“ . Verwenden Sie einfach die Tasten 4-7, bis Sie die gewünschte scheinbare Verlangsamung erzielt haben. Nützliche Hinweise: Die Drehzahl, mit der sich das Objekt zu bewegen scheint, kann durch Subtraktion der Blitzfolge von der Ist-Drehzahl des Objekts ermittelt werden. Beispiel: Bewegt sich ein Objekt mit 1.000 U/min und es wird mit einer Frequenz von 1.005 FPM „angeblitzt“, so scheint sich das Objekt mit einer Drehzahl von 5 U/min zu bewegen. Drehzahl = Ist-Drehzahl minus Blitzfolge = 1.000 U/min - 1.005 U/min = 5 U/min

7.1.2. Scheinbare Drehrichtung

Die Richtung (im oder gegen den Uhrzeigersinn bzw. vorwärts / rückwärts), in der sich ein Objekt zu bewegen scheint, wird durch die Blitzfolge, die tatsächliche Bewegungsrichtung des Objekts und die Orientierung des Stroboskopstrahls zum Objekt hin bestimmt. Beispiel: Angenommen, Sie möchten die Bewegung eines sich im Uhrzeigersinn bei 1.000 U/min drehenden Ventilators spürbar ver- langsamen. Fall 1: Sie stehen vor dem Objekt und „blitzen es an“ mit einer Frequenz von 1.005 FPM. Es scheint dann so, als ob sich das Objekt gegen den Uhrzeigersinn mit einer Drehzahl von 5 U/min bewegt.7 Anwendungshinweise

Fall 2: Sie stehen vor dem Objekt und „blitzen es an“ mit einer Frequenz von 995 FPM. Es scheint dann so, als ob sich das Objekt im Uhrzeigersinn mit einer Drehzahl von 5 U/min bewegt. Fall 3: Sie stehen hinter dem Objekt und „blitzen es an“ mit einer Frequenz von 1.005 FPM. Es scheint dann so, als ob sich das Objekt im Uhrzeigersinn mit einer Drehzahl von 5 U/min bewegt. Fall 4: Sie stehen hinter dem Objekt und „blitzen es an“ mit einer Frequenz von 995 FPM. Es scheint dann so, als ob sich das Objekt gegen den Uhrzeigersinn mit einer Drehzahl von 5 U/min bewegt.

7.1.3. Oberschwingungen

Wenn Sie beim „anblitzen“ eines Objekts die Blitzfolge kontinuierlich erhöhen, hat es den Anschein, dass das Objekt „einfriert”, sich in Zeitlupe bewegt, sich nach vorne bewegt, wieder „einfriert”, sich rückwärts bewegt, mehrere Bilder entstehen usw. Diese Bilder erscheinen bei mathematisch bestimmbaren Viel- fachen oder Oberschwingungen der Ist-Drehzahl des Objekts. Beispiel: Angenommen, Sie möchten die Bewegung des im letzten Beispiel verwendeten Ventilators verlangsamen, und auch heller machen. Verfahren: Erhöhen Sie langsam die Blitzfolge, ausgehend von

1.000 FPM. Bei 1.500 FPM scheint das Bild wieder einzufrieren.

Erhöhen Sie die Blitzfolge weiter. Das Bild scheint bei 3.000 FPM wieder einzufrieren. Bei dieser Frequenz erscheint der Ventilator sehr hell. Sie können nun mit den Tasten 4-7 die Frequenz über 3.000 FPM und darunter variieren, um den Ventilator im und gegen den Uhrzeigersinn bewegen zu lassen. Nützliche Hinweise:

• „Eingefrorene“ Bilder erscheinen sowohl bei ganzen Vielfachen und Bruchteilen der Ist-Drehzahlen des Objekts. Ein Ventilator, der sich z. B. mit 1.000 U/min dreht, scheint bei ganzen Viel- fachen von 2.000 (2x), 3.000 (3x), 4.000 (4x) usw. sowie bei Bruchteilen von 500 (1/2x), 750 (3/4x) und 1.500 (1 1/2x), usw. einzufrieren.

• Einige der „eingefrorenen“ Bilder treten als Einzelbilder auf, während andere „Mehrfachbilder” sind. Dies erlangt Bedeutung, wenn Sie die Ist-Drehzahl des Objekts bestimmen möchten (siehe Wirkliche Drehzahl eines Objekts bestimmen).7 Anwendungshinweise

7.1.4. Wirkliche Drehzahl eine Objekts bestimmen

Das testo 477 kann als digitaler Drehzahlmesser zur Bestimmung der wirklichen Drehzahl und / oder der Richtungswechselfrequenz eines Objekts eingesetzt werden. Dies erfolgt durch visuelles „Einfrieren” der Objektbewegung und anschließendes Ablesen am LCD-Display. Wie bei allen Stroboskopen kommt es darauf an sicher zu stellen, dass dieses „eingefrorene” Bild keine Oberschwingung der Ist- Drehzahl des Objekts ist. Nützliche Hinweise:

• Wenn Sie die ungefähre Drehzahl des Objekts im voraus kennen, so haben Sie einen hilfreichen Ausgangspunkt.

• Hat das Objekt eine gleichmäßige Form, wie z. B. ein Ventilator mit mehreren Blättern oder eine Motorwelle, müssen Sie dem Objekt eine Identifizierungsmarke (mit Farbe bzw. reflektieren- dem Band oder dergleichen) zuweisen, um seine Bewegungs- orientierung differenzieren zu können.

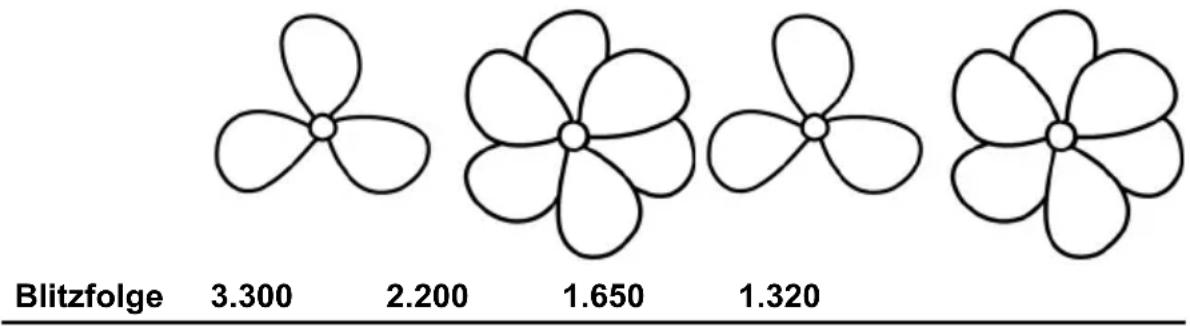

• Ein Einzelbild erscheint immer genau bei der Hälfte der wahren Drehzahl eines Objekts! Beispiel 1 (Markierung erforderlich): Dieses Beispiel zeigt, warum Identifizierungsmarken wichtig sind. Nehmen wir einmal an, Sie möchten die wahre Drehzahl dieses Ventilators bestimmen. Das einzige, was Sie wissen ist, dass seine Drehzahl weniger als

3.500 U/min beträgt. Wenn Sie die Blitzfolge ausgehend von 3.500

FPM (Blitze pro Minute) verringern, erscheinen folgende „einge- frorene” Bilder: Bild-Nr.: 1 2 3 4

Blitzfolge 3.300 2.200 1.650 1.3207 Anwendungshinweise

Bild-Nr.: 1 2 3 4 Blitzfolge 1.100 825 733,3 550 Wie hoch ist die Ist-Drehzahl des Ventilators? Bilder 1, 3, 5, 6 und 8 sind alle „eingefroren”, d. h., die Drehzahl könnte bei 3.300, 1.650, 1.100, 825 oder 550 U/min liegen. Welche ist korrekt? Um die Ist-Drehzahl des Ventilators bestimmen zu können, wird ein Ventilatorblatt mit einer Markierung versehen und der Test erneut durchgeführt. Bild-Nr.: 1 2 3 4 Blitzfolge 3.300 2.200 1.650 1.320 Bild-Nr.: 5 6 7 8 Blitzfolge 1.100 825 733,3 550 Unter Zuhilfenahme der Orientierungsmarke wird nun deutlich, dass die bei 3.300, 1.650 und 825 U/min erscheinenden Bilder harmonische Mehrfachbilder sind. In jedem dieser Fälle erscheinen drei Identifizierungsmarken. Allerdings erscheint ein Einzelbild bei 1.100 und erneut bei 550 U/min. Hier erscheint jeweils nur eine Marke. Erinnern Sie sich daran, dass „ein Einzelbild immer genau bei der Hälfte der wirk- lichen Drehzahl eines Objekts erscheint”. 550 ist die Hälfte von7 Anwendungshinweise

1.100. Daher muss die Drehzahl des Ventilators 1.100 U/min betragen. Beispiel 2 (keine Markierung erforderlich): Anhand dieses Beispiels wird aufgezeigt, wie die Ist-Drehzahl eines Objekts ohne Verwendung einer Orientierungsmarke bestimmt werden kann. Vorausgesetzung ist, dass das Objekt eine passende Form aufweist. Angenommen, wir wissen über die Drehzahl dieser Nocke nur, dass sie weniger als 7.000 U/min beträgt; aufgrund ihrer ein- deutigen Form ist keine Orientierungsmarke erforderlich. Wird die Blitzfolge von 7.000 abgesenkt, so erscheinen folgende „einge- frorenen“ Bilder: Bild-Nr.: 1 2 3 4

Blitzfolge 6000 4000 3000 1500 Die Bilder bei 6.000 und 4.000 U/min sind keine Einzel-, sondern Doppel- und Vierfachbilder. Ein Einzelbild erscheint bei 3.000 und erneut bei 1.500 U/min. 1.500 ist die Hälfte von 3.000. Daher ist die wirkliche Drehzahl 3000 U/min. Pos: 34 /TD/Überschr iften/x.x. Spezie lle Anwendungshinweise 4 77 @ 4\mod_1249399750136_ 6.doc @ 47111 @ 2 7.2. Anwendungshinweise zu speziellen Funktionen des Gerätes Pos: 35 /TD/Produkt verwenden/testo 477/Anw endungshinweis 477 @ 4\mod_1 249399957795_6.doc @ 47143 @ 55555 PULS μs / PULS deg Einschaltdauer des Blitzes. Mit dieser Funktion kann die Einschalt- dauer des Blitzes eingestellt werden. Sie beeinflussen damit Hellig- keit und Schärfe des Beobachtungsobjektes. Diese Einstellung kann entweder in absoluter (Mikrosekunden) oder in relativer Form (Grad) erfolgen. DELAY ms Einstellung der Verzögerungszeit zwischen Triggersignal und Blitz (in Millisekunden). Mit diesem Wert kann eine feste Verzögerungs- zeit zwischen Triggersignal und Blitz eingestellt werden. Beispiel: Das externe Triggersignal wird an einer Position erzeugt, die vor der gewünschten Beobachtungsstelle (= Blitzposition des Stroboskopes) liegt. In einem solchen Fall würde das ange-7 Anwendungshinweise

schlossene Stroboskop regelmäßig zu früh blitzen. Mit DELAY ms kann der Wert eingestellt werden, um den der Blitz verzögert werden soll. PHASE deg Einstellung der Phasenverschiebung (in Grad, relativ zur Frequenz) zwischen Triggersignal und Blitz. Mit diesem Wert kann ein fester Winkel zwischen Triggersignal und Blitz eingestellt werden. Beispiel: Das externe Triggersignal wird an einer Position erzeugt, die vor der gewünschten Beobachtungsstelle (= Blitzposition des Stroboskops) liegt. In einem solchen Fall würde das ange- schlossene Stroboskop regelmäßig zu früh blitzen. Mit PHASE deg kann die Verzögerung so eingestellt werden, dass das Stroboskop an einer um den eingestellten Winkel verschobenen Position blitzt. Diese Einstellung ist unabhängig von der aktuellen Drehzahl. Damit kann auch bei schwankenden Drehzahlen oder beim Anlauf einer Anlage an der gewünschten Position ein Stroboskop-Blitz ausge- löst werden. DIV (Impuls-Teiler) Diese Funktion ist nur bei einem externen Triggersignal aktiv. Mit dem Impuls-Teiler kann ein Wert x eingestellt werden. Das externe Triggersignal wird dann durch diesen Wert dividiert. Beispiel: Ein externer Trigger (z.B. Drehzahlsensor), der ein Zahn- rad abtastet, liefert bei jedem Zahn ein Signal. Bei DIV-Wert = 10 wird nur bei jedem 10. Signal geblitzt. OPT Flankenauswahl des Triggersignals. 0 = positive Flanke, 1 = negative Flanke. Mit dieser Option kann die Polarität des Trigger- signals definiert werden. Pos: 36 /TD/Überschr iften/7. Produkt ins tand halten @ 0\mod_1173789 831362_6.doc @ 395 @ 18 Produkt instand halten

8 Produkt instand halten Pos: 37 /TD/Produkt ins tand halten/testo 477/ Batterien wechseln @ 4\ mod_1249038428877_6. doc @ 46790 @ 2 8.1. Batterien / Akkus wechseln

Gerät nur mit Batteriefachabdeckung betreiben und lagern. Bei längerem Nichtgebrauch des Geräts alle Batterien / Akkus aus dem Gerät entfernen. Unvollständig geladene Batterien / Akkus reduzieren die Betriebsdauer.

1. Schrauben auf der Geräteunterseite lösen.

2 Batteriefachabdeckung abnehmen.

3. Batterien / Akkus entnehmen.

4. Neue Batterien (AA) / geladene NiMH Akkus (AA) einlegen

5. Batteriefachabdeckung schließen.

6. Schrauben anziehen.

Pos: 38 /TD/Produkt ins tand halten/Gerät r einigen @ 0\mod_11800834465 79_6.doc @ 1746 @ 5 Gerät reinigen > Reinigen Sie das Gehäuse des Geräts bei Verschmutzung mit einem feuchten Tuch. Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel! Schwache Haushaltsreiniger oder Seifenlaugen können verwendet werden. === Ende der Liste für Textmarke Inhalt ===testo 477 LED hand stroboscope Instruction manual241 Contents
