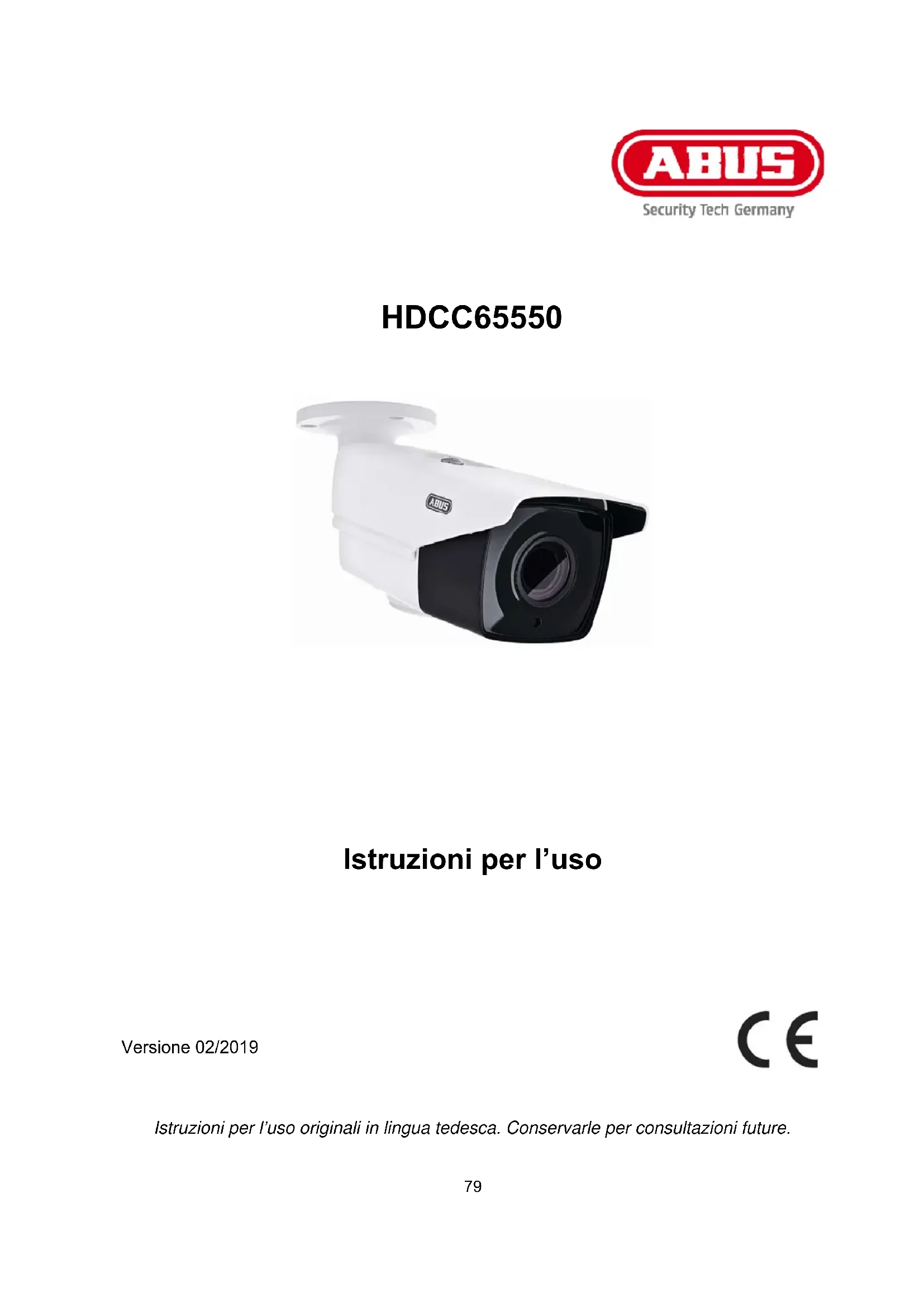

MANUALE UTENTE HDCC65550 ABUS

Istruzioni per l'uso

Version 02/2019

CE

Istruzioni per l'uso originali in lingua tedesca. Conservarle per consulzioni future.

Introduzione

Gentile cliente,

La ringraziamo per aver acquistato quello prodotto.

Questo dispositivo risponde ai requisiti previsti delle seguenti direttive europee: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE e direttiva RoHS 2011/65/UE.

Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso, facendo attenzione alle avvertenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi rivolgersi al proprio installmento o rivenditore partner specializzato.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissionsi o imprecensioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato sul retro del manuale.

ABUS Security-Center GmbH & Co. KG non si assume alcuna responsabilità per errori tecnici e tipografici si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso sulla previa comunazione.

ABUS Security-Center non è perseguibile né responsable per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiogo del presente prodotto.

Non si fornisce alcuna garanzia per il contento del presente documento.

Spiegazione dei symboli

1	Il symbolo con un fulmine all'interno di un triangolo viene utilizzato quando sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
2	Il punto esclamativo all'interno di un triangolo rimanda ad avventenze importanti contenate nelle presenti istruzioni per l'uso, che è assolutamente necessario osservare.
3	Questo symbolo indica consigli particolari e avventenze sull'uso del dispositivo.

Avverenze importanti sulla sicurezza

1	In caso di danni derivanti dal mancato rispetto delle presentiistruzioni per l'uso, il diritto alla garanzia decade. è esclusa la responsabilità per danni indiretti.
2	È esclusa la responsabilità per anni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avventenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Gentile cliente, le seguenti avventenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute maanche per proteggere il dispositivo. La invitiamo a leggere attendamente i seguenti punti:

All'interno del prodotto non ci sono parti che devono essere sottoposte a manutenzione. Inoltre, se il dispositivo viene smontato, l'omologazione (CE) e la garanzia decadono.
- Il prodotto può danneggiarsianche cadendo da altezze ridotte.
Montare il prodotto in modo che i raggi del sole non colpiscano direttamente il sensore di immagine dell'apparecchio. Osservare le avventenze per il montaggio riportate nel relative capitolo delle presenti istruzioni per l'uso.
L'apparecchio è concepito per l'utilizzo in ambienti interni ed esterni (IP67).

Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

• presenza di acqua o umidità dell'aria troppo elevata
• eccessivo freddo o caldo
• esposizione diretta ai raggi solari
• polvere o gas inflammabili, vapori o solventi
  forti vibrazioni
• potenti campi magnetici, come in prossimità di macchine o altoparlanti.
• la telecamera non deve essere installata su superfici instabili.

Avvertenze di sicurezza generali:

Non lasciare il materiale di confezionamento in giro con noncuranza. Fogli/sacchetti di plastica, parti in polistiro ecc. possono rivelarsi giochi pericolosi per i bambini.
- A causa delle piccole parti ineribili, per motivi di sicurezza la telecamera per videosorveglianza non deve finire nelle mani dei bambini.
Non introdurre alcun oggetto all'interno dell'apparecchio atraverso le aperture
- Utilizzare esclusivamente apparetti supplementari/accessori indicati dal produttore. Non collegare prodotti incompatibili.
Osservare le avventenze di sicurezza e le istruzioni per l'uso degli altri dispositivi collegati.
- Prima di mettere in funzione il disposativo controllare se sono presenti danni; in tal caso non azionare il disposativo.
Rispettare i limiti della tensione di esercizio indicati nei dati tecnici. Tensioni maggiori sono restruggere il dispositivo e prompressere la sicurezza dell'utente (scossa elettrica).

Avvertenze di sicurezza

1. Alimentazione elettrica: Per l'alimentazione di tensione e il consumo di corrente prestare attenzione ai dati indicati sulla targhetto.
2. Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

1. Pulizia

Pulire l'apparecchio solo con un panno umido, perché utilizzare detergenti aggressivi.
Scollegare l'apparecchio alla rete elettrica.

Avverenze

Prima della messa in funzione iniziale devono essere osservate tutte le avventenze sulla sicurezza e sull'utilizzo.

1. Per evitare danni al cavo di rete e alla spina di alimentazione, osservare le seguenti avventenze:

2. Quando si scollega l'apparecchio alla rete elettrica non tirare il cavo di rete bensi afferrare la spina.

3. Assicurarsi che il cavo di rete si trovi il più lontano possibile da fonti di calore per evitare si fonda il rivestimento in plastica.

4. Rispettare le seguenti istruzioni. La mancata osservanza cui provocare una scossa elettrica:

Non apire mai l'alloggiamento o l'alimentatore.
Non inflare oggetti metallici o infiammabili all'interno dell'apparecchio.
- Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali), utilizzare una protezione contro le sovratensioni.

1. Scollegare immediamente gli apparecchi difettosi nella rete elettrica e informare il proprio rivenditore specializzato.

In caso di installatione all'interno di un impianto di videosorveglianza preesistente, assicurarsi che tutti gli appearecchi siano separati dal circuito di alimentazione e di bassa tensione.

In caso di dubbi non eseguire autonomamente il montaggio, l'installazione e il cablaggio, ma affidarsi a un technician specializzato. Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolò non solo per se stessi maanche per gli altri.

Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione nelle lo si disimballa.

Se l'imballaggio originale dovesse presentare danni, controllare subito l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Indices

1. Conformità d'uso 84
2. Dotazione 84
3. Caratteristica e funzioni 84
4. Descrizione della telecamera 85
5. Montaggio / Installazione 86
   5.1. Montaggio della telecamera 86
   5.2. Allineamento della telecamera 87
   5.3. Alimentazione elettrica 87
   5.4. Installazione del cavo video 87
6. Menu su schermo 88
   6.1. Apertura del menu su schermo (OSD) 88
   6.2. Descrizione del menu su schermo (OSD). 88
7. Manutenzione e pulizia 92
   7.1. Manutenzione 92
   7.2. Pulizia 92
8. Smaltimento 92
9. Dati tecnici 93

1. Conformità d'uso

La telecamera dome è adatta per la sorvegianza sia diurna che notturna. Fornisce immagini video in risoluzione Full-HD e il segnale in uscita è disponibile in formato HD-TVI. Questo permette l'utilizzo di un tradizione cavo coassiale per la trasmissione del segnale, che serve per la video sorvegianza unitamente a un registratore. L'apparechio è concepito per l'utilizzo in ambienti interni ed esterni.

2. Dotazione

Telecamera endoscopica HD-TVi per esterni Vario	Avvertenze di sicurezza
Strumenti per l'installazione	Dima di foratura

3. Caratteristiche e funzioni

Risoluzione 5 megapixel: 2560 × 1944 @ 20 fps
- Trasmissione tramite normale infrastruttura TVCC (fino a 500 metri con cavo RG59)
- Objettivo fisso da 2.7 - 13.5 mm
- Uscita video 4 in 1 (commutabile TVI / AHD / CVI / CVBS)
LED IR per visione notturna
- Funzione 3D DNR per immaginienza rumore
- Funzione True WDR per il bilanciamento di contrasti nell'imagine (120 dB)
Custodia protettiva contro gli agenti atmosferici (IP67)
- Menu on-screen per la configurazione della telecamera (comando tramite DVR e cavo coassiale)

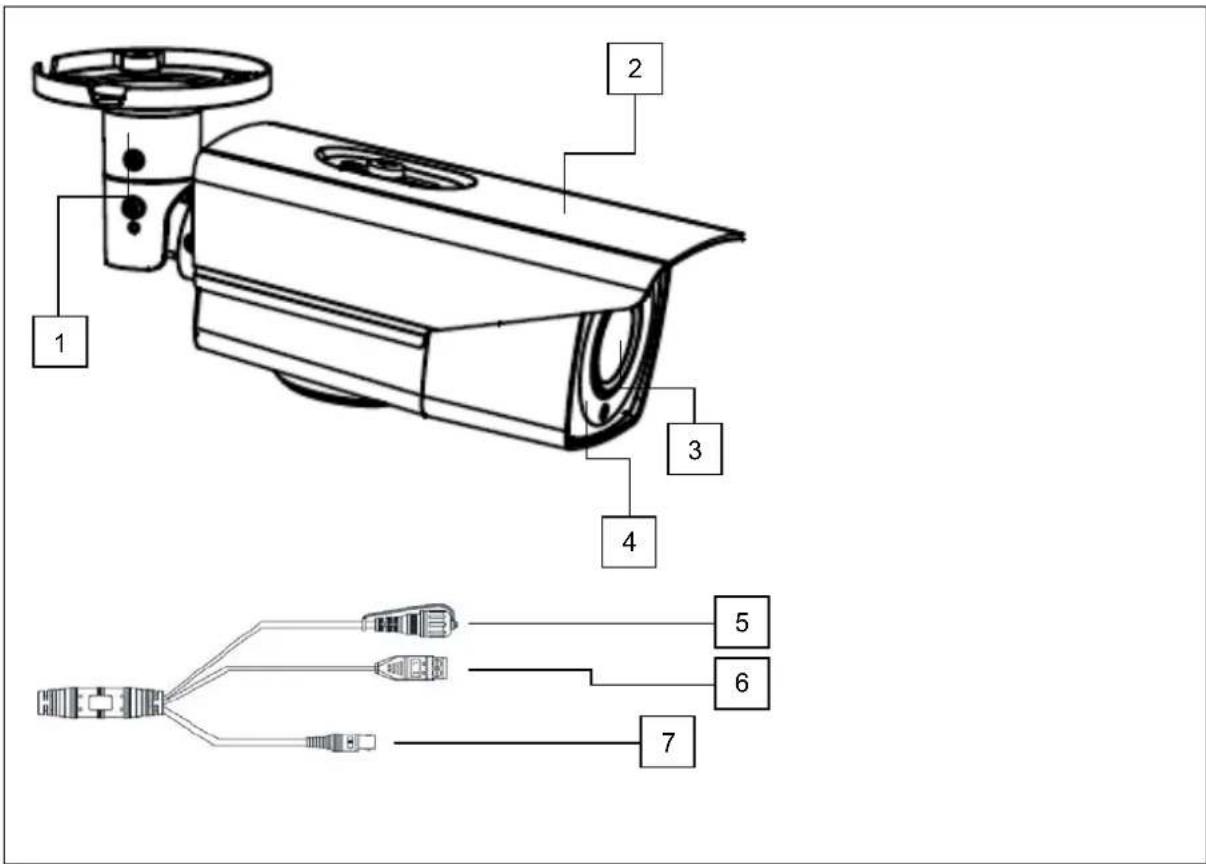

4. Descrizione della telecamera

1	Supporto della telecamera
2	Parasole regolabile
3	Obiettivo
4	LED infrarossi
6	Pulsante per passare tra diversi formati video: TVI / AHD / CVI / CVBS Questa funzione è disponibile solo nelle risoluenzioni 4M @ 25fps e 4M30fps (tenere premuti i pulsanti per più di 3 secondi)
7	Collegamento elettrico (2-Pin), non occorre assicurarsi che la polarità sia corretta
8	Uscita video (BNC, dicitura "TVI")

5. Montaggio / Installazione

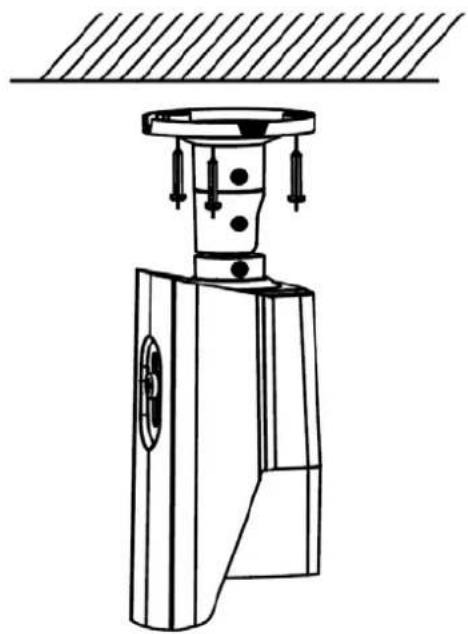

5.1. Montaggio della telecamera

ATTENZIONE!

Durante il montaggio la telecamera deve essere scollegata alla rete elettrica.

Utilizzare la dima di foratura in dotazione per l'esecuzione dei fori di fissaggio. Per un eventuale passaggio laterale dei cavi è predisposta un'apertura sulla piastra di base del supporto. Utilizzato tasselli adatti per il fondo e viti di fissaggio della telecamera.

E possibile passare i cavi lateralmente oppure nasconderli nel soffitto o nella parete.

Dopo aver orientato la telecamera stringere la vite di fissaggio.

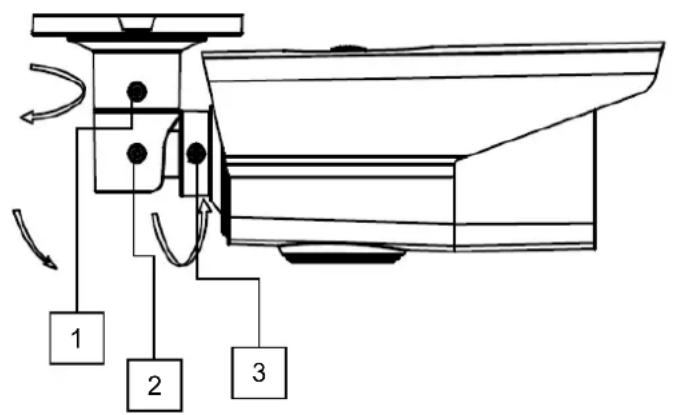

5.2. Allineamento della telecamera

Il modulo telecamera cui èssere allineato secondo tre assi.

1: Vite di fissaggio (regolazione orizzontale, 360^ )

2: Vite di fissaggio (inclinazione, 90^ )

3: Vite di fissaggio (rotazione, 360^ )

Dopo aver orientato la telecamera è possibile regolare le impostazioni di zoom e messa a fuoco con il joystick nella parte inferiore della telecamera otramite il menu di lavoro nel registraratore digitale HD analogico.

La portata IR dipende in gran misura delle condizioni ambientali. Se l'ambiente nel campo visivo della telecamera provoca riflessi sfavorevoli o se gli oggetti non si trovano all'interno del raggio massimo d'illuminazione, la luminosità dell'imagine video notturna può essere troppo scarsa. Questo porta come conseguenza una scarsa ricuperabilità delle immagini video.

Durante l'installazione fare inoltre attenzione che non siano presenti oggetti nelle immedate vicinanze del Campo visivo della telecamera (ad es. grondaie o pareti). Tali oggetti potrebbero infatti riflettere la luce IR. Gli effetti sulle immagini video risulterebbero come sovrapposizioni ad anello nella direzione opposta a quella dell'oggetto.

5.3. Alimentazione elettrica

ATTENZIONE!

Prima di procedere all'installazione, assicurarsi che la tensione di alimentazione e la tensione nominale della telecamera coincidano.

Le telecamere richiedono una alimentazione di tensione di 12 V CC o 24 VAC. Non occorre assicurarsi che la polarità dell'alimentazione di tensione continua sua corretta.

5.4. Installazione del cavo video

Per trasmettere il segnale video HD-TVI della telecamera a un registraratore, collegare all'attacco con la dicitura "TVI" un cavo coassiale di tipo RG59 con connettore BNC (maschio). La lunghezza del cavo sono all'apparecchio successivo non deve essere superiore a 500m

Per garantire una qualità ottimale della trasmissione del segnale HD-TVI, è necessario che il cavo non sia piegato né schiacciato in alcun punto, né posato in un raggio troppo piccolo (raggio di curatura min. 6 cm). Se il cavo è danneggiato o si è usurato con il passare del tempo, il segnale o la qualità delle immagini possono risentirne (ad es. possono apparire ombre vicino ai bordi).

6. Menu su schermo

6.1. Apertura del menu su schermo (OSD)

Il menu su schermo (OSD, On-Screen-Display) di questa telecamera più essere aperto soltanto con DVR HD-TVI ABUS (con ZOOM/FOCUS). Consultare quando le istruzioni per l'uso del DVR HD-TVI ABUS.

6.2. Descrizione del menu su schermo (OSD)

Premendo il pulsante per la gestione del menu OSD si après il menu su schermo OSD. Da questo menu su schermo possono essere operative modifiche dettagliate alle impostazioni.

MENUPRINCIPALE

VIDEO FORMAT <4M25>
EXPOSURE ↓
DAY/NIGHT ↓
VIDEO SETTINGS ↓
FUNCTIONS ↓
FACTORY DEFAULT ↓
EXIT ↓
SAVE&EXIT ↓

Video Format

Funzione Descrizione
Video Format Impostazione per la risoluzione video
	Opzioni:5M20: 5 Megapixel a 20 immagini/s4M25: 4 Megapixel a 25 immagini/s (standard)4M30: 4 Megapixel a 30 immagini/s2M25: 2 Megapixel a 25 immagini/s2M30: 2 Megapixel a 30 immagini/s

Exposure

Da esta você di menu vengono modificare le impostazioni generali di illuminazione, ad es. se la telecamera deve elaborare i contrasti elevati, o se la telecamera necessita di impostazioni particulari per la visione notturna.

Funzione Descrizione
Exposure Mode Global: impostazione generale e automatica dell'esposizione senza funzione WDR BLC: impostazione automatica dell'esposizione con compensazione del controluce (back light compensation). La funzione BLC migliorha l'immagine con contrasti medi. WDR: impostazione automatica dell'esposizione con funzione WDR (wide dynamic range). La funzione WDR serve per migliorare la visualizzazione di contrasti alto. Questa funzione dispone di una funzione a 4 livelli per la regolazione del contrasto dell'imagine.
AGC	Regolazione automatica dei rinsforzi. Quanto più alta è l'impostazione, tanto più chiara è l'immagine video in condizioni di luce sfavorevoli, tanto più alto è aumenta il rumore dell'imagine. Low: basso Medium: Medio High: Alto
Back Ritorno alla pa	gina precedente del menu
Exit Uscita dal menu
Save&Exit Salvata	ggio e uscita dal menu

DAY NIGHT

Da esta você del menu viene impostata la modalità per la commutazione giorno/notte.

Funzione Descrizione
Auto	Attivazione/disattivazione automatica della modalità giorno/notte. Il sensore luce integrato gestisce la commutazione a seconda dell'intensità luminosa.IR Light: On: LED IR attivi nella modalità notteOff: LED IR non attivi nella modalità nottePrevenzione sovraesposizione: Funzione per la riduzione dell'irraggiamento della luce a IR per gli oggetti viciniOn: Funzione attivaOff: funzione disattivataD->N Threshold (1-9): soglia di commutazione alla modalità giorno alla modalità notteN->D Threshold (1-9): soglia di commutazione alla modalità nottealla modalità giornoBack: Ritorno alla pagina precedente del menu
Color	La telecamera rimane sempre nella modalità a colori. Il filtror orientabile a infrarossi rimane sempre davanti all'obiettivo e i LED IR sono sempre spenti.
B&W	La telecamera rimane sempre nella modalità bianco/nero. Il filtror orientabile a infrarossi è sempre rimioso dall'obiettivo. I LED IR
	vengono automaticamente regolati e quando attivati o disattivati tramite il fotosensore.
	IR Light: On: LED IR attivi nella modalità notteOff: LED IR non attivi nella modalità notte
	Prevenzione sovraesposizione: Funzione per la riduzione dell'irraggiamento della luce a IR per gli oggetti viciniOn: Funzione attivaOff: funzione disattivata

Video Settings

Da esta voce di menu si modificano le impostazioni generali dell'immagine, come ad es. il contrasto o la riflessione dell'immagine video.

Funzione Descrizione
Image Mode	In questa modalità sono disponibili due diverse impostazioni di base per la telecamera.STD: impostazione standardHIGH-SAT: impostazione per immagini dai colori più vivaci
White Balance Auto: Bilanciamento automatico del bianco
	Manual: bilanciamento manuale del biancoR Gain: fattore di rinforzo per la percentuale di rosso nell'immagineB Gain: fattore di rinforzo per la percentuale di blunell'immagineBack: Ritorno alla pagina precedente del menuExit: Uscita dal menuSave&Exit: Salvataggio e uscita dal menu
Brightness	(1~9): impostazione della luminosità delle imma gini
Contrast	(1~9): impostazione del contrasto delle immagini
Sharpness	(1~9): Con但这a funzione può essere modificataelettronically la percezione della nitidezza dell'immagine.
Saturation	(1~9): Saturazione dell'immagine video
3DNR	(1~9): Impostazione della funzione di suppressione digitale dei rumori. Quanto maggiore è il valore impostato,tanto più rumori vengono eliminati tramite software.
Mirror	Riflessione dell'immagine videoOff: disattivatAHV: riflessione orizzontale e verticale dell'immagine(standard)V: Riflessione verticale dell'immagineH: Riflessione orizzontale dell'immagine
Back	Ritorno alla pagna precedente del menu
Exit	Uscita dal menu
Save&Exit	Salvataggio e uscita dal menu

Functions

Funzione Descrizione
Motion Det	Riconoscimento del movimento interno alla videocamera (non utilizzato)Utilizzare la funzione di riconoscimento del movimento in HDCC DVR.
Privacy	impostazioni per la mascheratura delle zone private. Posso sono essere definite fino a 4 zone private,enza vincoli di grandezza o posizione.MODE: OFF: Funzione zone private non attivaON: mascheratura zone private attivaAREA NO. 0~3: Impostazione della mascherera relativaDISPLAY: OFF: La maschera non viene migliorataON: La maschera viene migliorata.X POSITION: Posizione iniziale orizzontale della mascheraY POSITION: Posizione iniziale verticale della mascheraWIDTH: Grandezza orizzontale della mascheraHEIGHT: Grandezza verticale della mascheraCOLOR: Impostazione del colore per tutte le maschereTRANSPARENCY: OFF: Le maschere non sono trasparenti.ON: Tutte le maschere sono leggermente trasparenti, ossia l'area dell'immagine sottostante è parzialmente visibile.
Back Ritorno alla pa	gina precedente del menu
Exit Uscita dal menu
Save&Exit	Salvataggio e uscita dal menu

Factory Default (Reset)

Funzione Descrizione
Factory Default	Ripristino delle impostazioni di fabbrica di tutte le impostazioni della telecamera nel menu principale
	IRIS+ confirmare la procedura (menu NVR PTZ)
	Cancel annullare la procedura

Back

Funzione	Descrizione
Back	Ritorno alla pagina precedente del menu

Save&Exit

Funzione	Descrizione
Save&Exit	Salvataggio di tutte le impostazioni e uscita dal menu OSD

7. Manutenzione e pulizia

7.1. Manutenzione

Verificare regolarmente la sicurezza technique del prodotto, ad esempio la presenza di danni all'alloggiamento.

Se si presume che non sia più possibile un esercizio sicuro, il prodotto deve essere quello fuori servizio e assicurato contro un esercizio accidentale.

Si delve presumere che non sia più possible un utilizzo sicuro quando

• l'apparecchio presente danni evidenti,
• l'apparecchio non funziona più

Fare attenzione a quanto segue:

Il prodotto non richiede manutenzione da parte dell'utente. All'interno del prodotto non sono presenti componenti controllabili o riparabili dall'utente; pertanto non aprirlo mai.

7.2. Pulizia

Pulire il prodotto con un panno asciutto e pulito. Per rimuovere la sporcizia più ostinata, il panno può essere leggermente inumidito con acqua tiepida.

Fare attenzione a non far penetrare liquidi all'interno del dispositivo. Non utilizzare detergenti chimici, in quanto la superficie dell'alloggiamento e dello schermo potrebbe venire danneggiata (solorimento).

8. Smaltimento

Attenzione: La direttiva europea 2002/96/CE disciplina la corretta raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significica che, ai fini della tutela ambientale, il dispositivo deve essere smaltito al termine della sua vita utile conformmente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposzioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni sulla raccolta (anche per i Paesi extracomunitari), rivolgersi alle proprie autorità amministrative. La raccolta separata e il riciclaggio aiutano a preservare le risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute e dell'ambiente in fase di riciclaggio del prodotto.

9. Dati tecnici

I dati tecnici delle singole telecomere sono disponibili sul site www.abus.comattraverso la ricerca del prodotto.

La portata IR dipende in gran misura delle condizioni ambientali. Se l'ambiente nel campo visivo della telecamera provoca riflessi sfavorevoli o se gli oggetti non si trovano all'interno del raggio massimo d'illuminazione, la luminosità dell'imagine video notturna può essere troppo scarsa. Questo porta come consegenza una scarsa ricuperabilità delle immagini video.

Durante l'installazione fare inoltre attenzione che non siano presenti oggetti nelle immedate vicinanzi del Campo visivo della telecamera (ad es. grondaie o pareti). Tali oggetti potrebbero infatti riflettere la luce IR. Gli effetti sulle immagini video risulterebbero come sovrapposizioni ad anello nella direzione opposta a quella dell'oggetto.
