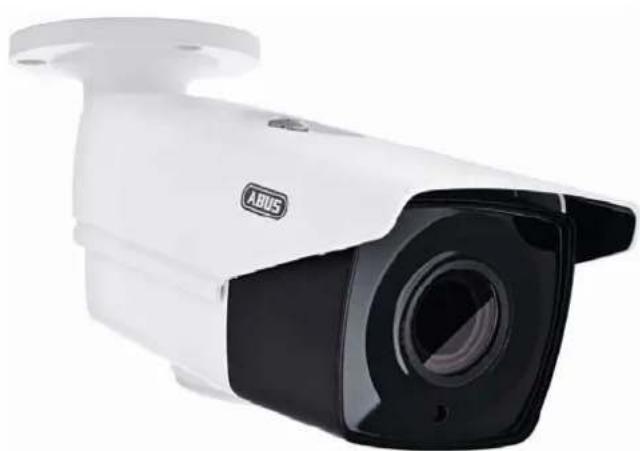

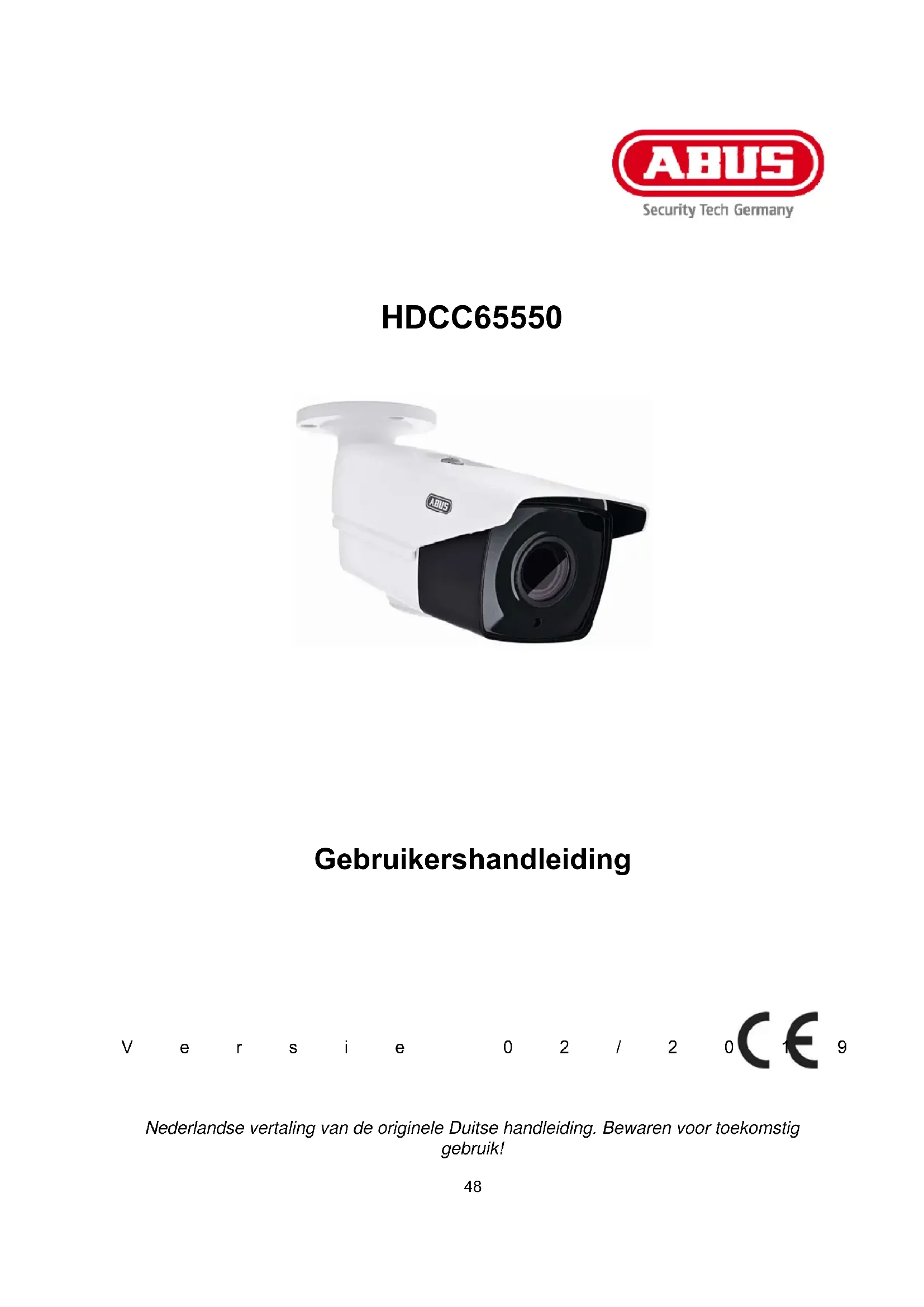

GEBRUIKSAANWIJZING HDCC65550 ABUS

Gebruikershandleiding

V e r s i e 0 2 / 2 0

Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!

Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstrumenties in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

Neem bij VXrnen contact op met uw installateur of specialzaak!

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met große zorgvuldigheid opgesteld. Mocht u toch wegatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het adres op de achterkant van de handleiding.

ABUS Security-Center GmbH & Co. KG aanvaardt geen enkele aansprakelijkheid voor technische en typografische fouten en behoudt zich hetrecht voor te allenijd, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen door te voeren.

ABUS Security-Center is nicht aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan.

Voor de inhoud van dit document worden enkele garantie gegeven.

Verklaring van symbolen

	Het symbool met de bliksemenschicht in de driehoek worden gezruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.
	Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die.altijd in acht genomen要去en worden.
	Dit symbool wijst op bijzondere tips en instructies over de bediening.

Belangrijke veiligheidsinstrumenties

4	Bij schade die door het Niet in acht nemen van deze gebruikershandleiding worden veroorzaakt,ervalt de aanspraak op garantie.Wij aanvaarden geen aansprakelijkheid voor gevolgschade!
1	Wij aanvaarden geen aansprakelijkheid voor materièle schade of letselschade, die door onjuist gebruik of het Niet in acht nemen van de veiligheidsinstrumenties is veroorzaakt. In deze geallenervalt)iederrecht op garantie!

Geachte klant, de volgende veiligheids- en bevareninstructies dieren Niet alleen ter bescherming van uw gezondheid, maar+zijn ook bedoeld voor de bescherming van het apparatus. Lees de volgende punten aandachtig door:

• Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt de vergunning (CE) en de garantie/vrijwaring door het demonteren.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.
• Monteer het product zo, dat direct zonlicht Niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.
• Het apparaat is voor het gebruik binnen en buiten (IP67) ontworpen.

Vermijd bij gebruik de volgende ontunjstige omgevingsomstandigheden:

Vocht of te hoge luchtvochtigheid
- extreme kou of hitte
- direct zonlicht
- stof of brandbare gassen, dampen of oplosmiddelen
- sterke trillingen
- sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers.
- De camera mag nicht op onstabile oppervlakken worden geinstalleerd.

Algemene veiligheidsinstructies:

Laat het verpakkingsmaterialieniet onbeheerdchter!Plastic folie,plastic zakjes,stukken piepschuim e.d.kunnen gevaarlijk spelgoed zijn voor kinderen.
- De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het apparaat waarom om veiligheidsredenen uit de buurt van kinderen.
- Steek geen voorwerpen door de openingsen in het apparaat
- Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zich aangegeven. Sluit geen producten aan die nicht compatibel zich.
- Neem de veiligheidsinstrumentes en gebruikershandleidingen van de overige aangesloten apparaten inRCT.
- Controller het apparaat voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het apparaat dan Niet in gebruik!
- Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen können het apparaat beschadenigen en uw veriligteid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Voeding: Let op de op het typeplaatje aangegeven waarden voor de voedingsspanning en het stroomverbruik.
2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengkabels en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

1. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen.

Het apparaat waar voor loskoppelen van het stroomnet.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstrumenties in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

2. Als u het apparaat van het stroomnet loskoppelt, trek dan Niet aan het netsnoer, maar aan de stekker.

3. Let op dat het netsnoer zo ver möglichk van verwarmingsapparatuur verwijderd is om teverhinderen dat het kunststof omhulsel smelt.

4. Volg deutsche instructies op. Bij Niet-naleving van de instructies kan er een elektrische schok optreden:

5. Open nooit de behuizing of de netstekkervoeding.

6. Steek geen metalen oflicht ontvlambare voorwerpen in het apparaat.

7. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

8. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw specialzaak.

Zorg er bij installmentie in een bestaande videobewakingsinstallatie voor dat alle apparaten gezendeen zichn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installmentie en bedrading nicht zichluit te voeren, maar aan een specialist over te latent. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zichn nicht alleen gevaarlijk voor uzelf, maar ook voor anderen. Sluit de installmenties zo op het stroomnet aan dat net- en laagspanningsstroomkringen algijd gezendeen verlopen en op geen enkeleplaats met elkaar verbonden zichn of door een defect met elkaar verbonden+kennen worden.

Uitpakken

Tijdens het uitpakken moet u het apparaat uiterst zorgvuldig behandelen.

i	Bij een eventuele beschadiging van de originele verpakking要去 u het apparaat eerst controlleden. Als het apparaat is beschadigd, stuart u het in de verpakking terug en informeert u de bezorgdienst.

Inhoudsopgave

1. Beoogd gebruik 54
2. Inhoud van de levering 54
3. Kenmerken en functies 54
4. Beschrijving van de camera 55
5. Montage / installation 56
   5.1. Camera monteren 56
   5.2. Camera uutiljenen 57
   5.3. Voeding 57
   5.4. Videokabel aanbrengen 57
6. Schermmenu 58
   6.1. Schermmenu (OSD) openen 58
   6.2. Beschrijving schermmenu (OSD) 58
7. Onderhoud en reiniging 62
   7.1. Onderhoud 62
   7.2. Reiniging 62
8. Afdanken 62
9. Technische gegevens 63

1. Beoogd gebruik

Deze camera is zowel geschikt voor gebruik overdag als's nachts. De camera levert videobeelden in Full HD-resolutie en het uitgangssignaal is beschikbaar in HD TVI-formaat. Hiermee is het gebruik van conventionele coaxkabel voor de signaloverdracht maybe. De camera dient voor de videobewaking in combinatie met een opnameapparaat. Het apparaat is voor het gebruik binnen en buiten ontworpen.

2. Inhoud van de levering

Buiten HD-TVI Vario Tube	Veiligheidsinstructies
Installatiegereedschap	Boorsjabloon

3. Kenmerken en functies

• Resolutie van 5 megapixels: 2560 × 1944@20fps
  Overdracht via conventionele CCTV-infrastructeur (tot 500 meter via RG59-kabel)
• 2.7 - 13.5 mm vast objectief
  4-in-1 video-uitgang (omschakelbaar TVI / AHD / CVI / CVBS)
• IR-leds voor nachtlicht
  3D DNR voor ruisvrijje beelden
• True WDR-functie voor de vereffencing van beeldcontrasten (120 dB)
• Weerbestendige camerabehuizing (IP67)
• On-screen-menu voor cameraconfiguratie (besturing met DVR via coaxkabel)

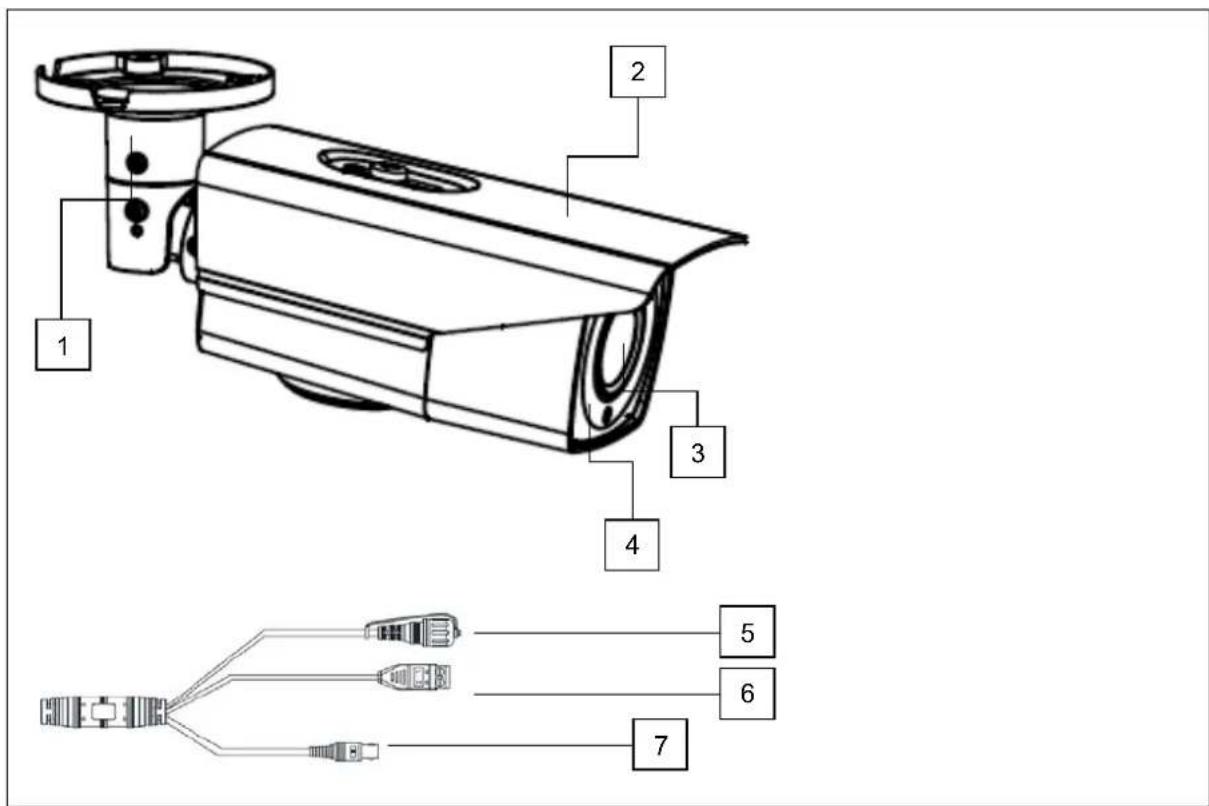

4. Beschrijving van de camera

1 Camerasteun
2 Zonn edak, verschuifbaar
3 Lens
4 Infrarood-led's
5 Knop om:tussen verschillende videoofmaten te schakelen:TVI / AHD / CVI / CVBSDeze functie is alleen beschikbaar in de resoluties van 4M @ 25fps en 4M30fps (houd deknappen langer dan 3 seconden ingedrukt)
6 Spanningsaansluiting (2-pins), er hoeft geen rekening te worden gehonden met de polariteit
7 Video-uitgang (BNC, opdruk 'TVI')

5. Montage / installment

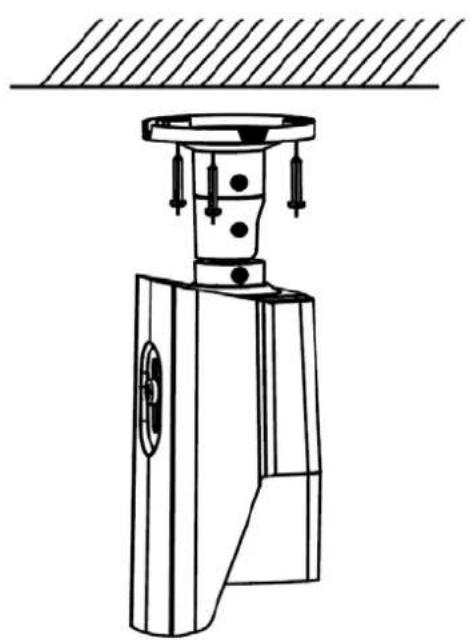

5.1. Camera monteren

LET OPI!

Tijdens de montage要去 de camera van de netspanning zijn losgekoppeld.

Gebruik de bijgevoegde boorsjabloon voor het boren van de bevestigingsgaten. Voor een zijdelingse bedrading is in de onderplaat van de steun een opening aangebracht. Gebruik voor de ondergrond geschikte pluggen, en bouten voor het vastzetten van de camera.

De kabels können aan de zijkant of verborgen in het plafond of de wand gelegd worden.

Draai na het afstellen van de camera de borgschoeven weeer vast.

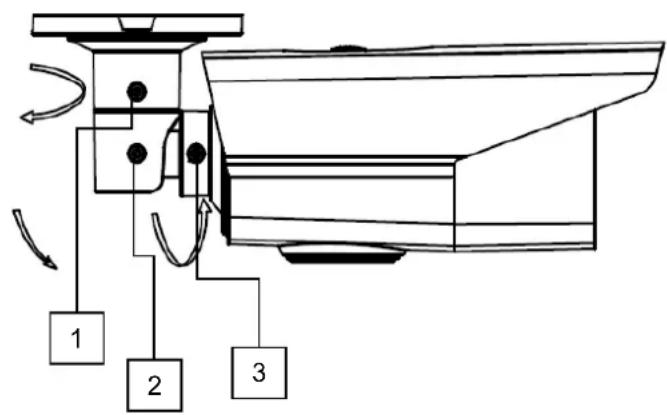

5.2. Camera uitlijnen

De cameramodule kan in 3 assen ingesteld worden.

1: Borgschoef (zwenken, 360°)
2: Borgschrief (kantelen, 90^ )

3:Borgschoerf (rotatie, 360^ )

Na het afstellen van de camera worden zoom en focus ingesteld met de joystick aan de onderzijde van de camera of met de besturing via de Analoog HD Digitale Recorder.

De IR-reikwijdte is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nachte te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg.

Bovendien moet er bij de installmentie van de camera op worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objeven bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objeven. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.

5.3.Voeding

LET OP!

Voordat u aan de installmentie begint, controleert u of de voedingsspanning en de nominale spanning van de camera overeenkomen.

De camera's worden gevoed met 12VDC- of 24VAC-voedingsspanning. De polariteit van de gelijkspanning hoeft nicht in acht te worden genomen!

5.4. Videokabel aanbrengen

Om het HD-TVI-videosignaal van de cameraaar een recorder te sturen, moet een coaxkabel van het type RG59 met BNC-stekker (male, man) op de aansluiting met de opdruk 'TVI' worden aangesloten. De kabellengte tot het volgende apparaat mag Niet longer dan 500 meter.

Voor een optimale kwaliteit van de overdracht van het HD TVI-signaal is het nodig dat de kabel op geen enkel punt geknikt, geklemd of in een tekleine radius worden gelegd. (min. buigradius 6 cm).

Als de kabel beschadigd of door het verouderingsproces pereus is geworden, kan dat ook gevolgen hebben voor de signal- of beeldkwaliteit (bijvoorbeeld schaduwrorming om randen).

6. Schermmenu

6.1. Schermmenu (OSD) openen

Het schermmenu (OSD, on-screen-display) van deze camera kan uitsluitend via de ABUS HD-TVI DVR worden geopend (met ZOOM/FOCUS). Lees waarvoord gebruikershandleiding van de ABUS HD-TVI DVR.

6.2. Beschrijving schermmenu (OSD)

Door op de toets voor het OSD-menu Besturing te drukken opent u het OSD-schemmmenu. Via dit schermmenu kannen gedetailleerde instellingen worden aangepast.

HOOFDMENU

MAIN MENU
VIDEOFORMAAT <4M25>
EXPOSURE ↓
DAY/NIGHT ↓
VIDEO SETTINGS ↓
FUNCTIONS ↓
FACTORY DEFAULT ↓
EXIT ↓
SAVE&EXIT ↓

Video Format

Functie Beschri	jving
Video Format Instelling voor de videoresolutie
	Opties:5M20: 5 megapixels @ 20 beelden/s4M25: 4 megapixels @ 25 beelden/s (standaard)4M30: 4 megapixels @ 30 beelden/s2M25: 2 megapixels @ 25 beelden/s2M30: 2 megapixel @ 30 beelden/s

Exposure

In dit menupunt worden algemene belichtingsinstellingen aangepast, bijvoorbeeld of de camera hoge contrasten verwerken moet of dat de camera speciale instellenen voor nachtlicht nodig hebft.

Functie Beschri	jving
Exposure Mode Global: Algemene automatische belichtingsinstalling zonder WDR-functieBLC: Automatische belichtingsinstalling met gegenlichtcompensatie (Back Light Compensation). De BLC-functie verbetert de beeldweergave bij gemiddelde beeldcontrasten.WDR: Automatische belichtingsinstalling met WDR-functie (Wide Dynamic Range). De WDR-functie worden gelebrukt om de weergave van hoge beeldcontrasten te verbeteren. Deze functie beschikt bovendien over een 4-traps instelling voor de aanpassing aan de gegeven contrastverhoudingen.
AGC Automatische versterkingsgregeling. Hoe hoger deinstelling, hoe handlerder het videobeeld worden die lage belichting, de beeldruis worden ook hoger.Low: Laag Medium: GemiddeldHigh: Hoog
Back Teru	g maar vorige menupagina
Exit Het menu verlaten
Save&Exit Opslaan en verlaten van het menu

DAY NIGHT

In dit menupunt worden de modus voor de dag-/nachtomschakeling ingesteld.

Functie Beschri	jving
Auto Automatische activierung	deactivering van de dag- of nachtmodus. De geintegreerde lichtsensor stuart de omschakeling afhankelijk van verlichtingssterkte.
	IR Light: On: IR-led's in nachtmodus actief Off: IR-LED's in nachtmodus Niet-actief
	Smart IR: Functies voor de reductie van overstraling van het IR-licht bijricht bij gelegen objecten
	On: Functie actief Off: functie inactief
	D->N Threshold (1-9): Omschakeldrempel van dag- maar nachtmodus
	N->D Threshold (1-9): Omschakeldrempels van chez- maar dagmodus
	Back: Terug� vorige menupagina
Color	De camera blij.altijd in kleurenmodus staan. Het infrarood-draaifilter blij.altijd voór het objectief en de IR-LED's+zijn.altijd UIT.
B&W	De camera blij.altijd in zwart/wit-modus staan. Het zwenkfilter is permanent gezehden van het objectief. De IR-LED's worden automatisch door de lichtsensor in- en uitgeschakeld.
	IR Light: On: IR-led's in nachtmodus actief Off: IR-LED's in nachtmodus nicht-actief Smart IR: Functies voor de reductie van overstraling van het IR-licht bij zichbij gelegen objeten On: Functie actief Off: functie inactief

Video Settings

In dit menupunt worden algemene beeldinstellenen zoals contrast of spiegeling van het videobeeld aangepast.

Functie Beschri	jving
Image-modus Op dit punt+zijn	2 verschilnde basisinstallingen van de camera instelbaar. STD: Standaardinstelling HIGH-SAT: Instilling voor een intenser beeld qua kleur
White Balance Auto: Automatisch witbalans
	Manual: Handmatige witbalans R Gain: Versterkingsfactor voor het roodaandeel in het beeld B Gain: Versterkingsfactor voor het blauwaandeel in het beeld Back: Terug maar vorige menupagina Exit: Het menu verlaten Save&Exit: Opslaan en verlaten van het menu
Brightness	(1~9):Instellin g voor de beeldhelderheid
Contrast	(1~9):Instillingen voor het beeldcontrast
Sharpness	(1~9): Met deze functie kan elektronisch de waarneming van de beeldscherpte worden gewijzigd.
Saturation	(1~9):Verzadiging van het videobeeld
3DNR	(1~9):Instelling van de ruisonderdrukking. Hoe hoger de Waarde, hoe meer ruis softwaretechnisch uit het videobeeld worden verwijderd.
Mirror	Spiegeling van het videobeeld Off: Gedeactiveerd HV: Horizontale en verticale beeldspiegeling (standaard) V: Verticale beeldspiegeling H: Horizontale beeldspiegeling
Back	Terug� vorige menupagina
Exit	Het menu verlaten
Save&Exit	Opslaan en verlaten van het menu

Functies

Functie Beschri	jving
Motion Det Camera-interne bewegingsdetectie (wordt nicht gezruikt)
	Gebruik a.u.b. debewegingsdetectiefunctie in de HDCC DVR.
Privacy Installingen voor het maskeren van privé-zones. Er konnen max. 4 privé-zones vrij in groote en positie worden gedefiniereerd.
	MODE: OFF: Privézonefunctie inactief ON: Privézonemaskering actief AREA NO. 0~3: Instelling van het masker DISPLAY: OFF: Het masker wordt nicht weergegeven ON: Het masker wordt weergegeven. X POSITION: Horizontale startpositie van het masker Y POSITION: Verticale startpositie van masker WIDTH: Horizontale groote van masker HEIGHT: Verticale groote van masker COLOR: Instelling voor de kleur van alle maskers TRANSPARENCY: OFF: Alle maskers worden nicht transparant weergegeven. ON: Alle maskers wordenlicht transparent weergegeven, d.w.z. het erachter ligende gedeelte van het beeld worden gedeeltelijk weergegeven.
Back Teru	gর vorige menupagina
Exit Het menu verlaten
Save&Exit Opslaan en verlaten van het menu

Factory Default (Reset)

Functie Beschri	jving
Factory Default	Resetten van alle camera-installingen in het hoofdmenu op de fabrieksinstelleningen
	IRIS+ Bevestig het proces (NVR PTZ-menu)
	Cancel Proces onderbreken

Back

Functie	Beschrijving
Back	Terug那次 vorige menupagina

Save&Exit

Functie	Beschrijving
Save&Exit	Opslaan van alle instellingen en verlaten van het OSD-menu

7. Onderhoud en reiniging

7.1. Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik Niet更是 gewelijk is, moet het product buiten werkig gesteld worden en beveiligd worden gegen onbedoeld gebruik.

Er要去en aangenomen dat een veilig gebruik Niet更是 mightijk is,als

• het apparaat zichbare beschadigingen heeft,
• het apparaat Niet meer functioneert

Neem het volgende in acht:

Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controlleren of te onderhonden componenten binnen in het product. Open het product dus nooit.

7.2. Reiniging

Reinig het product met een schone, droge doek. Bij sterkere verruiling kan de doek met een beetje lauw water bevochtigd worden.

Let op dat er geen vocht in het apparaat binnendringt.

Gebruik geen chemische reinigingsmiddelen,,ondat hierdoor het oppervlak van de behuizing en het beeldschem beschadigd können raken (verkleuringen).

8. Afdanken

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van gebruikte elektronische apparaten. Dit symbol betekent dat in het belang van de milieubescherming het apparaat aan het einde van+zijn levensduur conform de geldende wettelijk voorschriften en geschieren van het huishoudelijk afval of het bedrijfsafval moet worden afgevoerd. Het af te danken apparaat kan via de officièle inzamelpunten in uw land worden afgevoerd. Volg de terplaatse geldende voorschriften op bij de afvoer van materialien. Gedetailleerde informatie over het terugnemen krijt u bij de lokale autoriteiten (ook in landen, die nicht+zijn aangesloten bij de Europese Unie). Door het geschieren inzamelen en recyclen worden de natuurlijke hulpbronnen ontzien en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen voor de bescherming van gezondheid en milieu in acht genomen worden.

De technische gegevens van de individuele camera's zijn beschikbaar op wwwabus.com via de productzoekfunctie.

De IR-reikwijdte is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nachte te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg.

Bovendien moet er bij de installmentie van de camera op worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objeven bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objeven. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.
