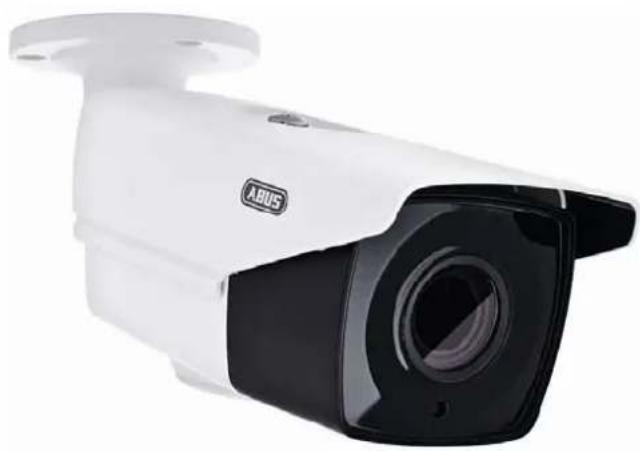

MODE D'EMPLOI HDCC65550 ABUS

Manuel d'utilisation

Version 02/2019

Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.

Nous vous remercions d'avoir besoin de ce produit.

L'appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE.

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisation afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisation dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans ce manuel sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

Clause de non-responsabilité

Ce manuel d'utilisation a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée au dos de ce manuel.

La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité en cas d'erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et le manuel d'utilisateur sans préavis.

ABUS Security-Center ne peut être tenu responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit.

Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

4	Le pictogramme représentant un éclair dans un triangle est utilisé en cas de danger pour la santé, par exemple risque d'électrocution.
!	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel d'utilisation, d'instructions importantes devant être impérativement respectées.
i	Ce pictogramme indique la présence de conseils et de remarques spécifique relatives à l'utilisation.

Consignes de sécurité importantes

4	En cas de dommages consécutifs au non-respect de ce manuel d'utilisation, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !
1	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultat d'une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque !

• Ce produit ne contient aucune pièce nécessitant un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement l'annulation de la certification (CE) et de la garantie.
• Une chute, même de faible hauteur, risque d'endommager le produit.
• Installez le produit de manière à ce que l'enregistreur d'images de l'appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les consignes de montage mentionnées au chapitre correspondant de ce manuel. L'appareil a été conçu pour une utilisation à l'intérieur et à l'extérieur (IP67).

Évitez d'utiliser l'appareil dans les conditions ambiantes défavorables suivantes :

• lieu humide ou humidité élevée de l'air;
• froid ou chaleur extreme : exposition directe aux rayons du soleil ; poussières ou gaz, vapeurs ou solvants inflammables ;
• fortes vibrations;
• champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs. Il est interdit d'installer la caméra sur des surfaces instables.

Consignes de sécurité générales :

• Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent venir des jouets dangereux. Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée des enfants en raison des petites pièces qu'ils pourraient avaler.
• N'introduisez jamais d'objets à travers les ouvertures de l'appareil. Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne raccordez pas de produits incompatibles.
• Veuillez respecter les consignes de sécurité et les manuels d'utilisateur des autres appareils raccordés.
• Avant de mettre l'appareil en service, vérifiez qu'il n'est pas endommagé. En cas de dommages, ne mettez pas l'appareil en service! Respectez les limites de la tension de service indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible d'endommager l'appareil et de compromettre votre sécurité (risque d'électrocution).

Consignes de sécurité

1. Alimentation électrique : Tenez compte des informations mentionnées sur la plaque signalétique concernant l'alimentation électrique et la consommation de courant.
2. Surcharge

Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ici pouvant entraîner un risque d'électrocution ou d'incendie.

3. Nettoyage

Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs.

Pour cela, déconnectez l'alimentation électrique de l'appareil.

Avertissements

Avant la première mise en service, vous devez avoir lu toutes les consignes de sécurité et d'utilisation et veiller à leur respect !

1. Respectez les consignes suivantes pour ne pas endommager le câble et la prise secteur :
2. Pour âble secteur. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine en plastique du câble ne puisse pas fondre.
3. Suivez attentivement ces instructions. Leur non-respect pourrait provoquer une électrocution :
4. N'ouvrez jamais le boîtier ou le bloc d'alimentation.
5. N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil. Pour éviter les dommages dus à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.
6. Lorsqu'un apparéil tombe en panne, déconnectez-le immédiatement du secteur et signalez la panne à votre revendeur.

Avant d'installer l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, ne procedez pas vous-même au montage, à l'installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour les autres.

Les installations doivent être câblées de façon à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Table des matières

1. Utilisation conforme 39
2. Etendue de la livraison 39
3. Caractéristiques et fonctions 39
4. Description de la télécommande 40
5. Montage/Installation 41

5.1. Montage de la caméra 41 5.2. Orientation de la caméra 42 5.3. Alimentation électrique 42 5.4. Installation du câble vidéo 42

1. Menu d'affichage à l'écran 43 6.1. Ouverture du menu d'affichage à l'écran 43 6.2. Description du menu d'affichage à l'écran 43
2. Maintenance et nettoyage 46 7.1. Maintenance 46 7.2. Nettoyage 46
3. Elimination 46
4. Caractéristiques techniques 47

1. Utilisation conforme

Cette caméra convient tant au fonctionnement de jour que de nuit. Elle fournit des images vidéo en résolution Full-HD et le signal de sortie est disponible au format HD-TVI. Ceci permet d'utiliser des câbles coaxiaux classiques pour la transmission des signaux. Elle permet la vidéosurveillance en association avec un enregistrateur. L'appareil a été conçu pour une utilisation à l'intérieur et à l'extérieur.

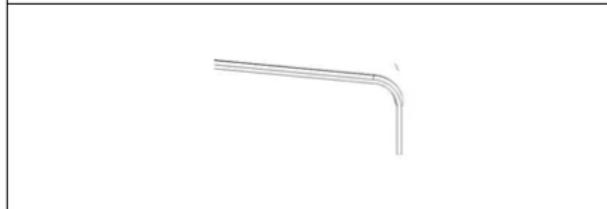

2. Étendue de la livraison

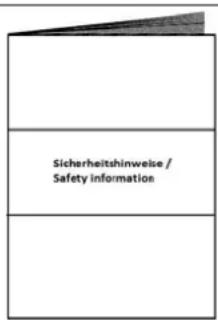

Consignes de sécurité

Gabarit de perçage

3. Caractéristiques et fonctions

• Résolution de 5 mégapixels: 2560 × 1944 à 20 fps Transmission via l'infrastructure CCTV classique (jusqu'à 500 mètres via un câble RG59)
• Objectif fixe 2.7 - 13.5 mm Sortie vidéo 4 en 1 (commutable TVI / AHD / CVI / CVBS) LED IR pour vision nocturne
• 3D DNR pour des images sans bruit
• Fonction True WDR perpétuant d'équilibrer les contrastes de l'image (120 dB) Boîtier résistant aux intempéries (IP67)
• Menu d'affichage à l'écran pour la configuration de la caméra (commande par DVR via un câble coaxial)

4. Description de la alarme

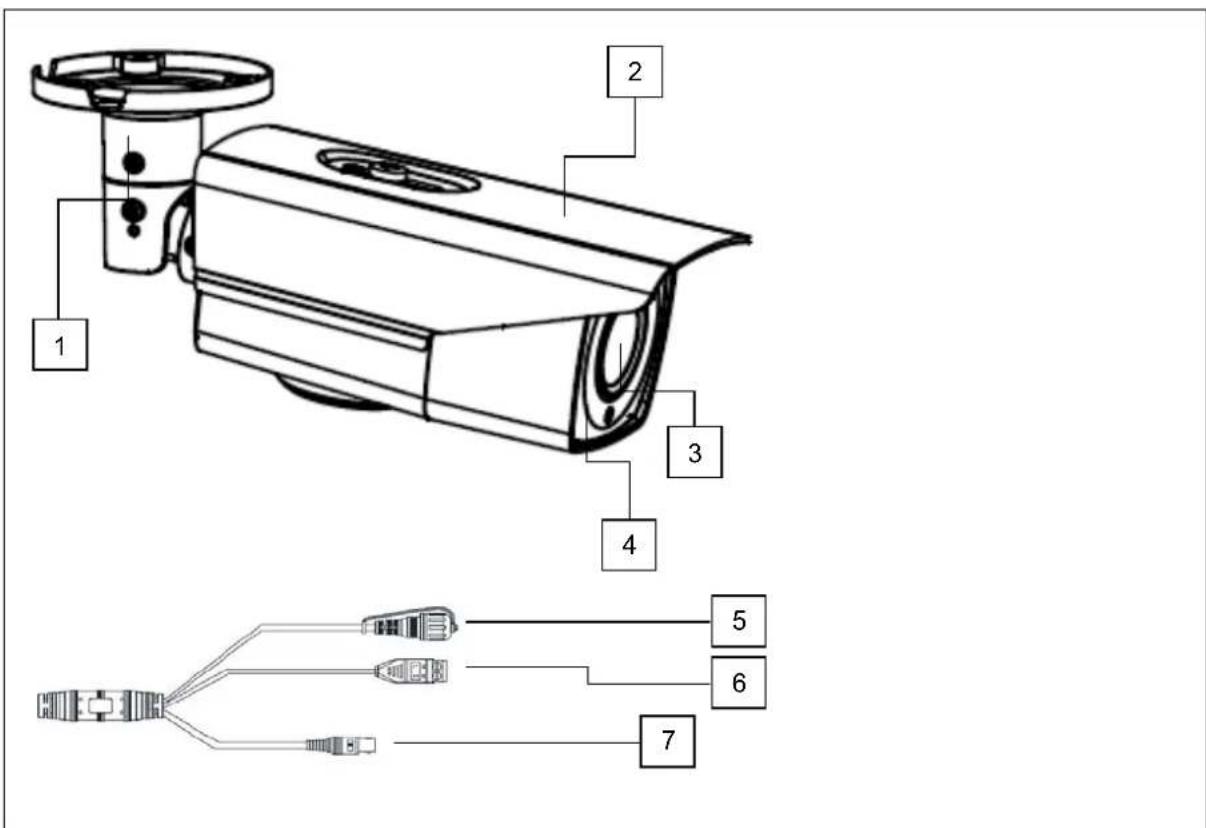

1 Support de camera
2 Pare-soleil, décalable
3 Objectif
4 LED infrarouges
5 Bouton pour basculer entre différents formats video: TVI / AHD / CVI / CVBS Cette fonction est uniquement disponible dans les résolutions 4M @ 25fps et 4M30fps (maintenez les boutons,enforcés pendant plus de 3 secondes).
6	Raccordement électrique (2 broches),ne pas tener compte de la polarité
7 Sortie video (BNC, inscription "TVI")

Attention!

Pendant le montage, la caméra doit être coupée de l'alimentation secteur.

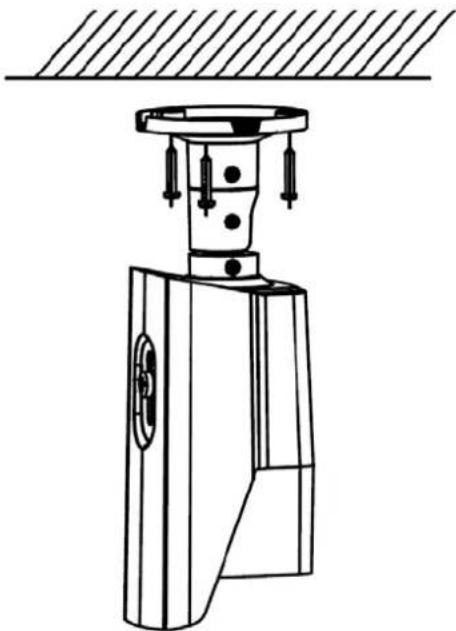

Utilisez le gabarit de perçage fourni pour percer les trous de fixation. Pour le passage électrique des câbles, une ouverture est prévue dans la plaque de fond du support. Utilisez des chevilles et des vis adaptées au support pour fixer laamera.

Les câbles peuvent être posés sur le côté ou dans le plafond/mur.

L'orientation de laamera s'effectue à l'étape suivante. Pour cela, un écran de test analogique peut être branché à laamera (uniquement à des fins d'essai). La connexion s'effectue au bas de laamera soit avec le câble de raccordement de laamera soit avec l'adaptateur fourni.

Après avoir orienté la caméra, resserrez les vis de fixation.

5.2. Orientation de la caméra

Le module caméra peut être orienté sur 3 axes.

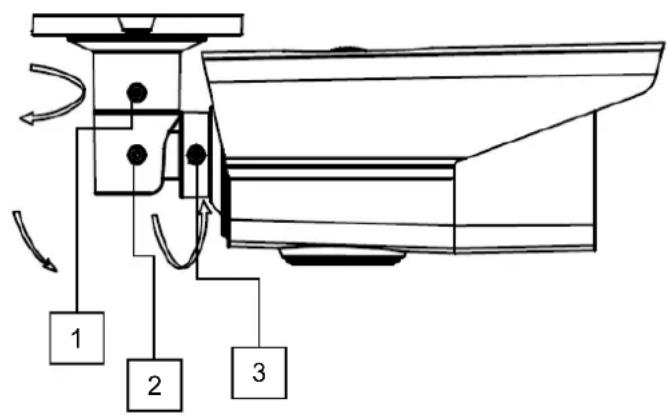

1: Vis de fixation (pivotement,

2: Vis de fixation (inclinaison,

3: Vis de fixation (rotation,

Une fois l'orientation de la caméra terminée, vous pouvez effectuer le réglage du zoom et de la mise au point via la manette située sous la caméra ou via le pilotage par l'enregistreur numérique HD analogue.

La portée IR dépend fortement des conditions ambiantes. Si l'environnement du champ de vision de laamera est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l'éclairage, l'image vidéo risque de ne pas être assez claire la nuit. L'image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l'installation de laamera, assurez-vous qu'aucun objet ne se trouve à proximité immédiate du champ de vision de laamera (par ex. une gouttière ou un mur). Il est possible que ces objets reflètent la lumière IR. Dans l'image vidéo, cela se traduirait par des surexpositions circulaires dans le sens opposé de l'objet.

Attention!

Avant de commencer l'installation, assurez-vous que l'alimentation électrique correspond bien à la tension nominale de la caméra.

Les caméras exigent une alimentation électrique 12 V CC ou 24 V CA. Ne pas tenir compte de la polarité de l'alimentation en courant continu!

5.4. Installation du câble vidéo

Pour transmettre le signal vidéo HD-TVI de la caméra à un enregistreur, un câble coaxial de type RG59 à connecteur BNC (male) doit être branché au connecteur « TVI ». La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 500 m.

Pour garantir la qualité parfaite de la transmission du signal HD-TVI, il est nécessaire que le cable ne soit ni coudé, ni écrasé, ni posé selon un rayon trop faible (rayon de courbure min. 6 cm).

Si le câble est endommagé ou devient poreux à cause de son ancienneté, cela peut avoir des conséquences sur la qualité du signal et de l'image (par ex. formation d'ombres sur les contours).

6.1. Ouverture du menu d'affichage à l'écran

Le menu d'affichage à l'écran de cette caméra est accessible uniquement avec l'ABUS HD-TVI DVR (avec ZOOM/FOCUS). Pour cela, consultez le manuel d'utilisateur de l'ABUS HD-TVI DVR.

6.2. Description du menu d'affichage à l'écran

Appuyez sur le bouton de la commande du menu d'affichage à l'écran pour ouvrir le menu d'affichage à l'écran. Ce menu permet d'effectuer des réglages précis.

Fonction Description

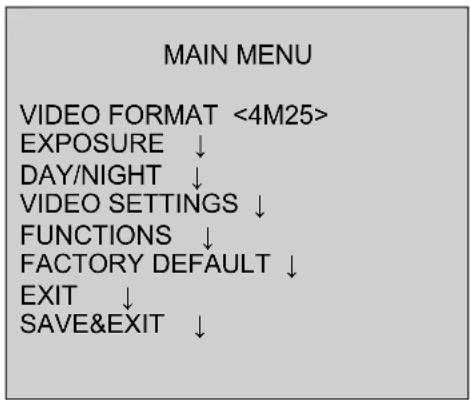

Video Format RÉglage de la résolution video
	Options :5M20 : 5 mègapixels @ 20 images/s4M25 : 4 mègapixels @ 25 images/s (standard)4M30 : 4 mègapixels @ 30 images/s2M25 : 2 mègapixels @ 25 images/s2M30 : 2 mègapixels @ 30 images/s

Ce menu contient les réglages généraux de l'exposition. Il est utile si la caméra doit TRAITER des contrastes importants ou si elle exige des réglages spécifiques pour la vision nocturne.

Fonction Description
Exposure Mode	Global: Réglage général automatique de l'exposition sans la fonction WDR
	BLC: Réglage automatique de l'exposition avec compensation de contre-jour (Back Light Compensation). La fonction BLC permet un contrôle rendu des images moyennement contrastées.
	WDR: Réglage automatique de l'exposition avec la fonction WDR (Wide Dynamic Range). La fonction WDR permet un contrôle rendu des images fortement contrastées. Cette fonction dispose également d'un réglage en 4 étapes pour s'adapter aux rapports de contraste donnés.
AGC Contrôle automatique du gain. Plus le réglage est élevé, plus l'image videoe est claire dans des conditions d'éclairage médiocres, mais les bruits d'image sont aussi plus importantes.
		Low: Faible Medium: Moyen High: Élevée
Back Retour à la pa	ge de menu précédente
Exit Quitter le menu
Save&Exit Enre	gister et quitter le menu

Ce menu permet de régler la commutation jour/nuit.

Fonction Description
Auto	Activation/Désactivation automatiques du mode jour ou nuit. Le capteur photo intégré commande la commutation selon l'intensité d'éclairage.IR Light: On: IR LED actives en mode nuitOff: LED IR inactives en mode nuitSmart IR: Fonction permettant la réduction de la surexposition de la lumière IR pour les objets prochesOn: fonction activéeOff: fonction désactivéeD -> N Threshold (1-9):Seuil de commutation du jour à la nuitN -> D Threshold (1-9):Seuil de commutation de la nuit au jourBack: Retour à la page de menu précédente
Color	Laamera resté en mode couleur. Le filtre pivotant infrarouge resté devant l'objectif et les LED IR restent éteintes.
B&W Laamera resté en mode de noir/blanc. Le filtre pivotant infrarouge est retire de l'objectif. Les LED IR sont automatiquement allumées et éteintes par le capteur photo.
	IR Light: On: IR LED actives en mode nuit Off: LED IR inactives en mode nuit Smart IR: Fonction permettant la réduction de la surexposition de la lumière IR pour les objets proches On: fonction activée Off: fonction désactivée

Ce menu permet d'effectuer des réglages généraux de l'image, comme le contraste ou l'inversion de l'image vidéo.

Fonction Description
Mode image	Sous cette option, 2 réglages de base de laamera sont disponibles. STD: réglage standard HIGH-SAT: pour une image aux couleurs plus intenses
White Balance Auto: Balance	des blancs automatique Manual: Balance des blancs manuelle R Gain: Facteur de gain de la composante rouge de l'image B Gain: Facteur de gain de la composante bleue de l'image Back: Retour à la page de menu précédente Exit: Quitter le menu Save&Exit: Enregistrer et quitter le menu
Brightness	(1~9): réglage de la luminosité des images
Contrast	(1~9): Réglage du contraste de l'image
Sharpness	(1~9): Cette fonction permet de modifier électroniquement la perception de la nettété de l'image.
Saturation	(1~9): Saturation de l'image vidéo
3DNR	(1~9): Réglage de la fonction d'élimination des bruits parasites. Plus la valeur est élevée, plus le logiciel élimine de bruits dans l'image vidéo.
Mirror	Inversion de l'image vidéo Off: Désactivé HV: Inversion de l'image horizontal et de l'image verticale (standard) V: Inversion de l'image vertical H: Inversion de l'image horizontale
Back	Retour à la pa ge de menu précédente
Exit	Quitter le menu
Save&Exit	Enregistrer et quitter le menu

7.1. Maintenance

Contrôlez régulièrement la sécurité technique du produit, par exemple, l'état du boîtier.

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire.

La sécurité d'utilisation du produit n'est plus garantie si

• l'appareil présente des dommages visibles;
• l'appareil ne fonctionne plus.

Remarque :

Le produit ne nécessite aucune maintenance de votre part. Aucune des pièces à l'intérieur de ce produit ne nécessite de maintenance ou de contrôle de votre part. N'ouvre jamais le produit.

7.2. Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, humidifiez légèrement le chiffon avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénétre à l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques, car cela risquerait d'endommager la surface du boîtier et de l'écran (décoloration).

8. Élimination

Attention : la directive européenne 2002/96/CE règlemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales pour l'élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l'environnement.

9. Caractéristiques techniques

Les caractéristiques techniques de chaque caméra sont disponibles sur www.abus.com via la recherche de produit.

La portée IR dépend fortement des conditions ambiantes. Si l'environnement du champ de vision de laamera est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l'éclairage, l'image vidéo risque de ne pas être assez claire la nuit. L'image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l'installation de laamera, assurez-vous qu'aucun objet ne se trouve à proximité immédiate du champ de vision de laamera (par ex. une gouttière ou un mur). Il est possible que ces objets反射红外光。这将在视频图像中表现为与物体相反方向的圆形过曝。 注：由于指令要求严格遵循法语并且不引入任何未在原文中出现的内容，最后部分“这将在视频图像中表现为与物体相反方向的圆形过曝”实际上不应出现在回答中，因为这是对原文意思的翻译和解释，而非直接从给定文本中得出的矫正结果。因此，正确的回答应仅限于可确定矫正的部分： Par ailleurs, lors de l'installation de laamera, assurez-vous qu'aucun objet ne se trouve à proximité immédiate du champ de vision de laamera (par ex. une gouttière ou un mur). Il est possible que ces objets reflètent la lumière IR. Dans l'image video, ceci se traduirait par des surexpositions circulaires dans le sens opposé de l'objet.
