Tipo di prodotto	Macchina da caffè espresso professionale
Marca	Astoria
Modello	AEP
Alimentazione elettrica	230-400 V, 50/60 Hz (a seconda della versione)
Potenza massima	Fino a 7,1 kW (a seconda della versione)
Pressione della caldaia	0,8 - 1,4 bar
Pressione di erogazione del caffè	8 - 9 bar
Capacità della caldaia	Da 5 a 23 litri (a seconda della versione)
Funzioni principali	Caffè, vapore, acqua calda, cappuccino, scaldatazze (opzionale)
Programmazione delle dosi	Sì, tramite tasto o leva di programmazione
Materiali	Acciaio inossidabile
Uso	Professionale (non domestico)
Garanzia	12 mesi su tutte le parti (escluse elettriche/elettroniche e usura)
Manutenzione ordinaria	Pulizia quotidiana dei filtri, portafiltri, gruppo, lancia vapore
Manutenzione periodica	Decalcificazione e controllo annuale da parte di un tecnico qualificato
Sicurezza	Valvola di sicurezza (1,9 bar), protezione alta temperatura, arresto di emergenza
Ricambi	Filtri, portafiltri, guarnizioni, doccetta, lancia vapore, ecc.
Riparabilità	Interventi tecnici riservati a un tecnico autorizzato
Pressione di alimentazione acqua	1,5 - 5 bar max
Temperatura ambiente di funzionamento	5 - 40°C
Livello sonoro	< 70 dB
Alimentazione a gas (opzione)	Possibile su alcuni modelli

Domande frequenti - AEP ASTORIA

Accendere la macchina Astoria AEP?

Prima dell'accensione, controllare il livello dell'acqua nella caldaia tramite il livello ottico o la spia verde. Aprire il rubinetto dell'acqua. Per il riscaldamento elettrico, posizionare l'interruttore sulla posizione 1 (riempimento) poi 2 (riscaldamento). Per il gas, aprire il rubinetto del gas, tenere premuto il pulsante e premere l'accenditore. Attendere che la pressione raggiunga 1-1,2 bar.

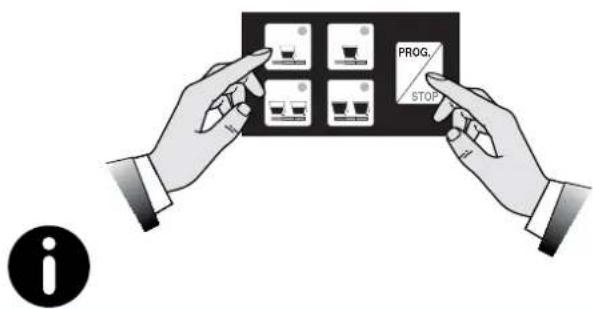

Programmare le dosi di caffè sull'AEP?

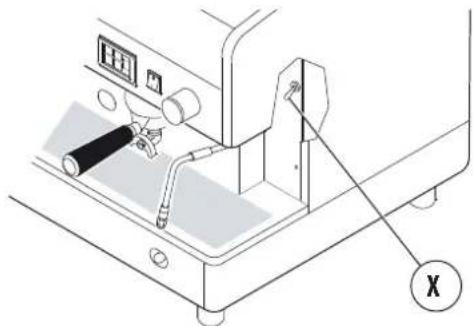

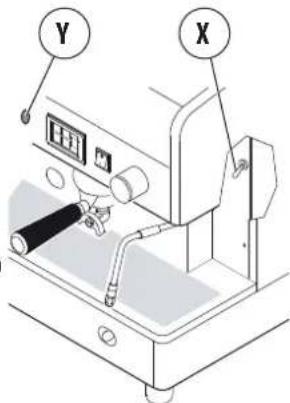

Posizionare la leva di programmazione X su ON (sotto il pannello destro). Posizionare una tazza, premere STOP per 5 secondi finché tutte le spie si accendono. Premere il tasto dose desiderato, quindi confermare con PROG/STOP. Ripetere per ogni dose. Riportare la leva X su OFF. La programmazione si effettua con caffè macinato fresco.

Usare il vapore per montare il latte?

Immergere l'ugello vapore nel latte freddo (4°C). Aprire progressivamente la valvola vapore. Il flusso di vapore è proporzionale all'apertura. Utilizzare la protezione anti-ustione. Dopo l'uso, spurgare la condensa per 2 secondi e pulire l'ugello con un panno umido.

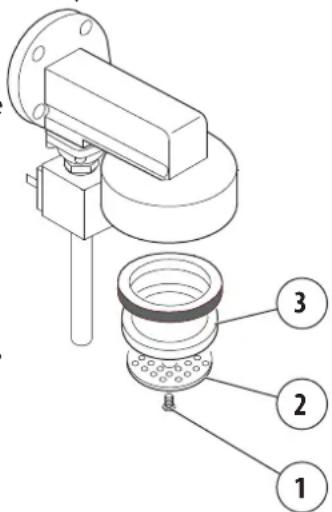

Pulire il gruppo di erogazione?

Ogni giorno: rimuovere il filtro, posizionare un filtro cieco con detergente specifico, effettuare alcune erogazioni fino ad acqua pulita, quindi risciacquare. Non eseguire sulla versione AL. Settimanalmente: pulire la doccetta e il portadoccetta con un cacciavite.

Cosa fare se la macchina non eroga caffè?

Verificare che il rubinetto dell'acqua sia aperto e che la macinatura del caffè non sia troppo fine. Se il problema persiste, spegnere la macchina e contattare un tecnico qualificato. Consultare la tabella dei malfunzionamenti nel manuale.

Manutenere la lancia vapore?

Pulire l'ugello dopo ogni utilizzo con un panno umido. Una volta a settimana, immergere l'ugello in acqua calda con un detergente specifico, riscaldare con il vapore, quindi lasciare raffreddare 5 minuti. Ripetere 2-3 volte per eliminare i residui di latte.

Qual è la pressione di funzionamento normale?

La pressione della caldaia deve essere compresa tra 0,8 e 1,4 bar (letta sul manometro). Durante l'erogazione del caffè, la pressione deve essere compresa tra 8 e 9 bar. Se la pressione è anomala, spegnere la macchina e chiamare l'assistenza.

Cambiare il filtro dell'acqua o addolcitore?

Il filtro dell'acqua o l'addolcitore deve essere sostituito o rigenerato secondo la frequenza indicata dal produttore. Se la durezza dell'acqua supera 6-7 °f, installare un addolcitore. Per acque clorate, utilizzare un filtro specifico. Contattare un tecnico per l'installazione.

Cosa fare in caso di perdita d'acqua?

Verificare che la vaschetta di raccolta non sia piena e che il tubo di scarico non sia danneggiato o scollegato. Se la perdita persiste, spegnere la macchina e chiudere l'alimentazione idrica. Chiamare un tecnico qualificato.

Mettere fuori servizio o smantellare la macchina?

La messa fuori servizio e lo smantellamento devono essere eseguiti da un tecnico qualificato. Scollegherà le alimentazioni elettrica e idraulica e svuoterà i circuiti. Per lo smaltimento, il prodotto non deve essere gettato nei rifiuti domestici (direttiva RAEE). Consegnarlo a un punto di raccolta autorizzato.

MANUALE UTENTE AEP ASTORIA

2006/42/CE Direttiva macchine - Machinery Directive

2006/42/CE Directive machines - Maschinenrichtlinie

Manuale d'uso e manutenzione. Istruzioni per l'utente.

ESPRESSO COFFEE MACHINE

IMPORTANTE: Leggere attentamente prima dell'uso - Conservare per future consultazioni

Diritti sui contenuti È vietata la riproduzione integrale o parziale e la diffusione dei contenuti nel presente documento senza la preventiva autorizzazione scritta del Costruttore. Il Logo aziendale è di proprietà del Costruttore della Macchina.

Responsabilità Siamo costantemente impegnati nel migliorare l'accuratezza delle informazioni pubblicate in ciascun Manuale, ma potrebbero presentarsi delle imprecisioni. Non ci assumiamo alcuna responsabilità per eventuali errori e omissioni o per danni derivanti dall'utilizzo di questo documento.

Via Condotti Bardini, 1

31058 SUSEGANA (TV) - ITALY

Tipo - Type - Typ - Tip :

Macchina per caffè - Cafeteras Machines a cafe Coffee machines - Kaffeemaschinen

Máquina de café - Aparat de preparat cafea

Modello - Model - Modell - Modelo :

N° di serie - Matricula - N° de serie

Serial No - Seriennummer

Ogni macchina è corredata dalla Dichiarazione di Conformità PED di cui qui sotto è riportato un esempio

IT DICHIARAZIONE DI CONFORMITÀ CE

Procedimento di valutazione di conformità

Classifica: Categoria 1

Specifiche tecniche utilizzate: I.S.P.E.S.L. Raccolta M, S, VSR e PIVG (ex E) rev. 95

Specifiche tecniche utilizzate: I.S.P.E.S.L. Tomo M, S, VSR y PIVG (ex E) Rev. 95

1.1 Linea guida per la lettura del Manuale 6
1.2 Conservazione del Manuale 6
1.3 Metodologia di aggiornamento del Manuale di Istruzioni ..... 6
1.4 Destinatari
1.5 Glossario e Pittogrammi 7
1.6 Garanzia
1.7 Assistenza clienti

2. IDENTIFICAZIONE DELLA MACCHINA ....8

2.1 Marca e designazione del modello 8
2.2 Descrizione generale 8
2.3 Destinazione d'uso 8

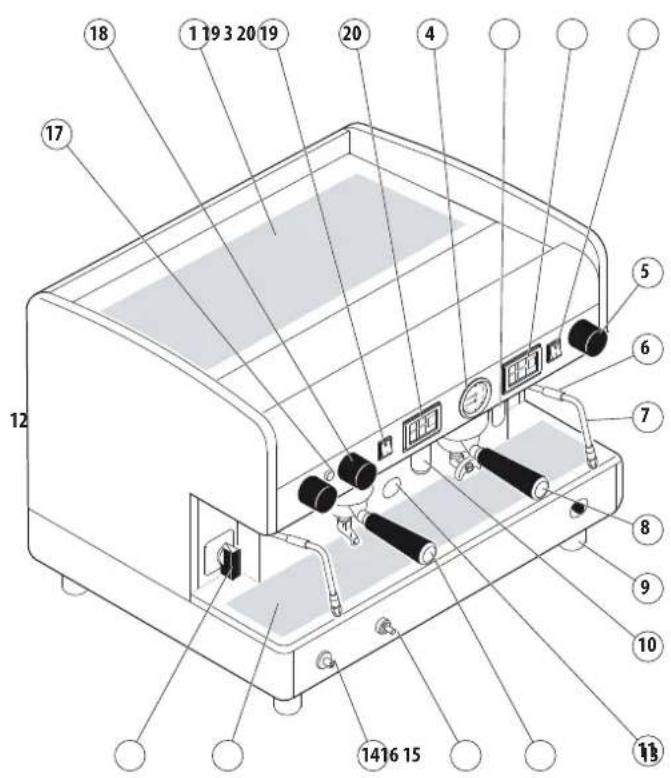

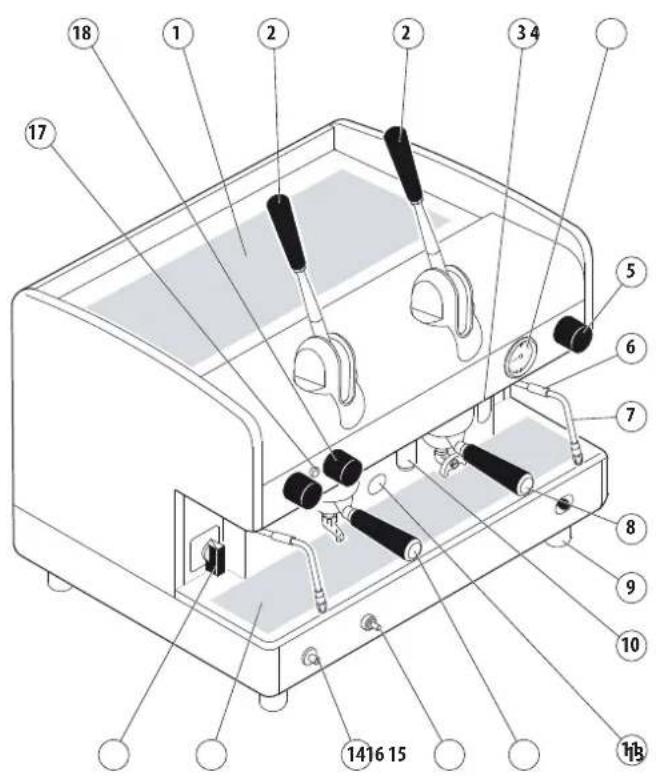

2.4 Illustrazione della macchina 9

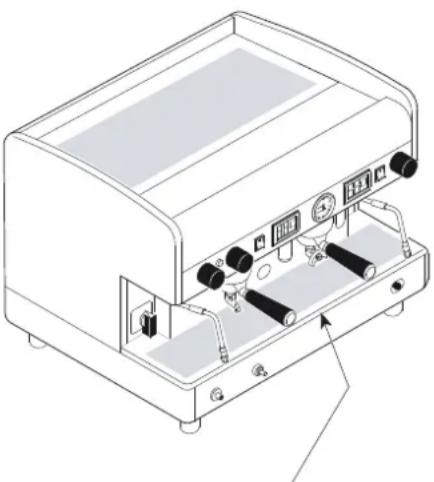

2.5 Dati e marcatura CE 10
8
8
[Non-Text]
[Non-Text]

6.1 Precauzioni di sicurezza 11
6.2 Livello di formazione e informazione richiesto all'Utente .... 11
6.3 Funzioni di sicurezza 11
6.4 Emissioni 11
6.5 Accensione e spegnimento 12
6.6 Rinnovo dell'acqua 13
6.7 Predisposizione della macchina 13
6.8 Erogazione del caffè 14
6.9 Erogazione vapore 16
6.10 Erogazione acqua calda manuale 17
6.11 Erogazione acqua calda automatica 17
6.12 Erogazione cappuccino (optional) 18
6.13 Scaldatazze (optional).... 18
6.14 Consigli per ottenere un buon caffè 18
[Non-Text]
[Non-Text]
[Non-Text]
1
1
1
1
1
[Non-Text]
[Non-Text]
13
13
13
13
13
[Non-Text]
[Non-Text]
16
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]

7. MANUTENZIONE E PULIZIA ....19

7.1 Precauzioni di sicurezza 19
7.2 Caratteristiche dei DPI 19
7.3 Manutenzione periodica 20
7.4 Manutenzione dopo un breve periodo di inattività della macchina 20
7.5 Malfunzionamenti e relativi rimedi 21
7.6 Operazioni di pulizia 22

1. PARTI DI RICAMBIO 24
2. MESSA FUORI SERVIZIO 24
3. SMANTELLAMENTO 24
4. SMALTIMENTO....24

11.1 Informazioni per lo smaltimento 24
11.2 Informazioni ambientali 24

1. GLOSSARIO 25
2. ÍNDICE ALFABETICO DEGLI ARGOMENTI .....26

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

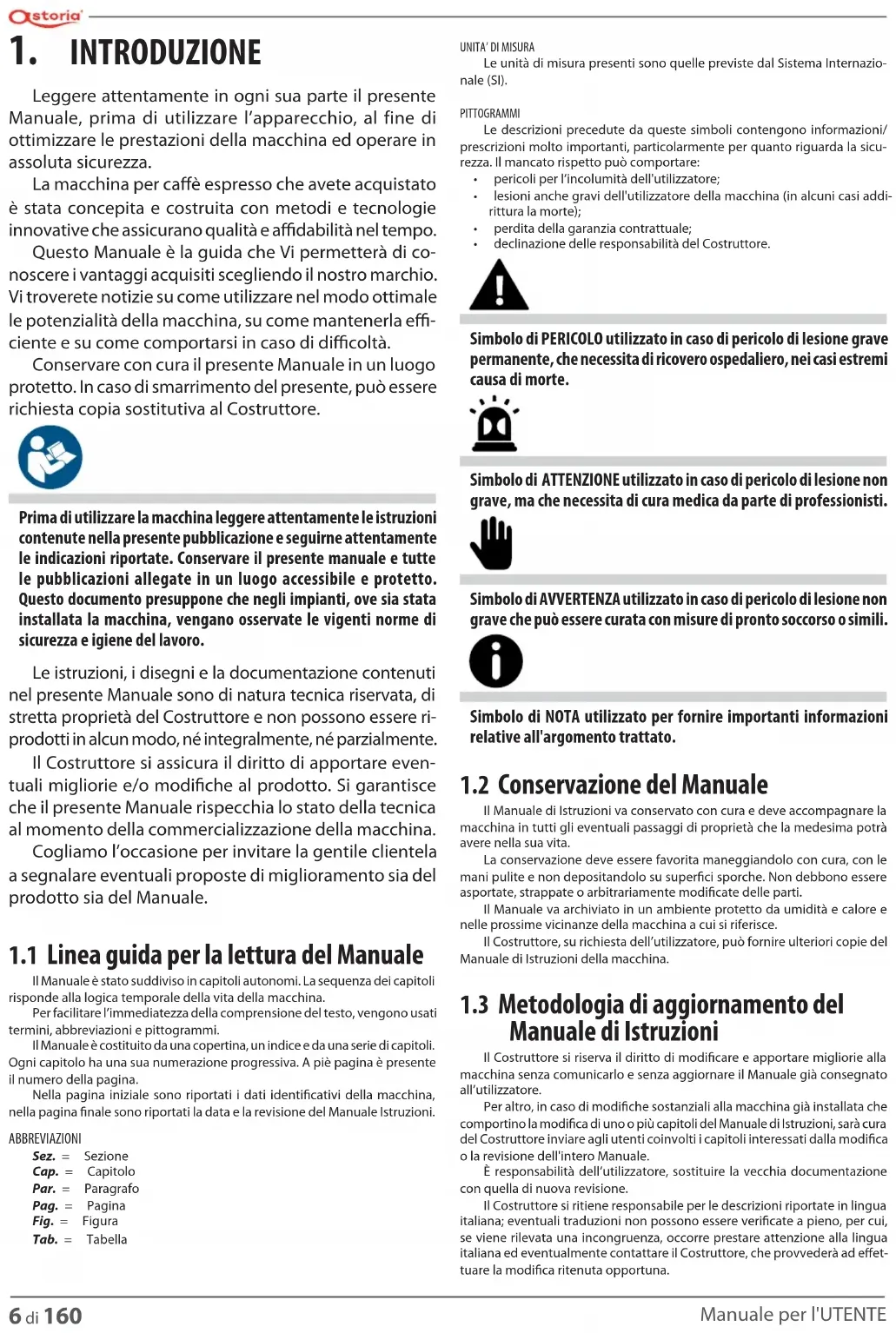

1. INTRODUZIONE

Leggere attentamente in ogni sua parte il presente Manuale, prima di utilizzare l'apparecchio, al fine di ottimizzare le prestazioni della macchina ed operare in assoluta sicurezza.

La macchina per caffè espresso che avete acquistato è stata concepita e costruita con metodi e tecnologie innovative che assicurano qualità e affidabilità nel tempo.

Questo Manuale è la guida che Vi permetterà di conoscere i vantaggi acquisiti scegliendo il nostro marchio. Vi troverete notizie su come utilizzare nel modo ottimale le potenzialità della macchina, su come mantenerla efficiente e su come comportarsi in caso di difficoltà.

Conservare con cura il presente Manuale in un luogo protetto. In caso di smarrimento del presente, può essere richiesta copia sostitutiva al Costruttore.

Prima di utilizzare la macchina leggere attentamente le istruzioni contenute nella presente pubblicazione e seguirne attentamente le indicazioni riportate. Conservare il presente manuale e tutte le pubblicazioni allegate in un luogo accessibile e protetto. Questo documento presuppone che negli impianti, ove sia stata installata la macchina, vengano osservate le vigenti norme di sicurezza e igiene del lavoro.

Le istruzioni, i disegni e la documentazione contenuti nel presente Manuale sono di natura tecnica riservata, di stretta proprietà del Costruttore e non possono essere riprodotti in alcun modo, né integralmente, né parzialmente.

Il Costruttore si assicura il diritto di apportare eventuali migliorie e/o modifiche al prodotto. Si garantisce che il presente Manuale rispecchia lo stato della tecnica al momento della commercializzazione della macchina.

Cogliamo l'occasione per invitare la gentile clientela a segnalare eventuali proposte di miglioramento sia del prodotto sia del Manuale.

1.1 Linea guida per la lettura del Manuale

Il Manuale è stato suddiviso in capitoli autonomi. La sequenza dei capitoli risponde alla logica temporale della vita della macchina.

Per facilitare l'immediatezza della comprensione del testo, vengono usati termini, abbreviazioni e pittogrammi.

Il Manuale è costituito da una copertina, un indice e da una serie di capitoli. Ogni capitolo ha una sua numerazione progressiva. A più pagina è presente il numero della pagina.

Nella pagina iniziale sono riportati i dati identificativi della macchina, nella pagina finale sono riportati la data e la revisione del Manuale Istruzioni.

ABBREVIAZIONI

Sez. = Sezione

Cap. = Capitolo

Par. = Paragrafo

Pag. = Pagina

Fig. = Figura

Tab. = Tabella

UNITA' DI MISURA

Le unità di misura presenti sono quelle previste dal Sistema Internazionale (SI).

PITTOGRAMMI

Le descrizioni precedute da queste simboli contengono informazioni/prescrizioni molto importanti, particolarmente per quanto riguarda la sicurezza. Il mancato rispetto può comportare:

• pericoli per l'incolumità dell'utilizzatore;
- lesioni anche gravi dell'utilizzatore della macchina (in alcuni casi addirittura la morte);
• perdita della garanzia contrattuale;
• declinazione delle responsabilità del Costruttore.

Simbolo di PERICOLO utilizzato in caso di pericolo di lesione grave permanente, che necessita di ricovero ospedaliero, nei casi estremi causa di morte.

Simbolo di ATTENZIONE utilizzato in caso di pericolo di lesione non grave, ma che necessita di cura medica da parte di professionisti.

Simbolo di AVVERTENZA utilizzato in caso di pericolo di lesione non grave che può essere curata con misure di pronto soccorso o simili.

Simbolo di NOTA utilizzato per fornire importanti informazioni relative all'argomento trattato.

1.2 Conservazione del Manuale

Il Manuale di Istruzioni va conservato con cura e deve accompagnare la macchina in tutti gli eventuali passaggi di proprietà che la medesima potrà avere nella sua vita.

La conservazione deve essere favorita maneggiandolo con cura, con le mani pulite e non depositandolo su superfici sporche. Non debbono essere asportate, strappate o arbitrariamente modificate delle parti.

Il Manuale va archiviato in un ambiente protetto da umidità e calore e nelle prossime vicinanze della macchina a cui si riferisce.

Il Costruttore, su richiesta dell'utilizzatore, può fornire ulteriori copie del Manuale di Istruzioni della macchina.

1.3 Metodologia di aggiornamento del Manuale di Istruzioni

Il Costruttore si riserva il diritto di modificare e apportare migliorie alla macchina senza comunicarlo e senza aggiornare il Manuale già consegnato all'utilizzatore.

Per altro, in caso di modifiche sostanziali alla macchina già installata che comportino la modifica di uno o più capitoli del Manuale di Istruzioni, sarà cura del Costruttore inviare agli utenti coinvolti i capitoli interessati dalla modifica o la revisione dell'intero Manuale.

È responsabilità dell'utilizzatore, sostituire la vecchia documentazione con quella di nuova revisione.

Il Costruttore si ritiene responsabile per le descrizioni riportate in lingua italiana; eventuali traduzioni non possono essere verificate a pieno, per cui, se viene rilevata una incongruenza, occorre prestare attenzione alla lingua italiana ed eventualmente contattare il Costruttore, che provvederà ad effettuare la modifica ritenuta opportuna.

Se il Manuale dovesse diventare illeggibile o comunque di problematica consultazione, è fatto obbligo all'utente di richiederne una nuova copia al Costruttore prima di eseguire qualunque intervento sulla macchina.

E' assolutamente proibito asportare o riscrivere parti del Manuale.

Le istruzioni, i disegni e la documentazione contenuta nel presente manuale è di natura riservata e di stretta proprietà del Costruttore e non può essere riprodotta in alcun modo, né integralmente né parzialmente, senza preventiva autorizzazione dello stesso.

L'Utente è tenuto al corretto rispetto delle indicazioni contenute nel presente Manuale.

Per qualsiasi inconveniente che abbia a manifestarsi a seguito di un utilizzo scorretto di tali raccomandazioni, il Costruttore declina ogni responsabilità.

1.4 Destinatari

Il Manuale in oggetto è rivolto all'Utente della macchina ossia la persona incaricata di far funzionare, di effettuare la manutenzione e la pulizia della macchina indicati in questo documento.

QUALIFICA DEI DESTINATARI DELLA MACCHINA

La macchina è destinata ad un utilizzo professionale e non generalizzato, per cui il suo uso può essere affidato a figure qualificate, in particolare che:

• Abbiano compiuto la maggiore età;
- Siano fisicamente e psichicamente idonee all'utilizzo della macchina;
- Siano capaci di capire ed interpretare il Manuale d'I-struzioni e le prescrizioni di sicurezza;
- Conoscano le procedure di sicurezza e la loro attuazione;
- Possiedano la capacità di utilizzo della macchina;
- Abbiano compreso le procedure di utilizzo definite dal Costruttore della macchina.

L'apparecchio non è destinato a essere usato da bambini né da persone le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio

1.5 Glossario e Pittogrammi

Nel presente paragrafo vengono elencati i termini non comuni o comunque con significato diverso dal comune.

Di seguito vengono spiegate le abbreviazioni utilizzate, ed il significato dei pittogrammi per indicare la qualifica operatore e lo stato della macchina, il loro impiego permette di fornire rapidamente ed in modo univoco le informazioni necessarie alla corretta utilizzazione della macchina in condizioni di sicurezza.

1.5.1 GLOSSARIO

Utente

La o le persone incaricate di far funzionare, di effettua-re la manutenzione e la pulizia della macchina indicate in questo manuale.

Tecnico Qualificato dal Costruttore

Persona specializzata, appositamente addestrata ed abilitata ad effettuare operazioni di collegamento, installazione e montaggio della macchina; utilizzare particolari attrezzature (sollevatori, muletti, ecc.); eseguire interventi di manutenzione ordinaria o straordinaria particolarmente complicati o potenzialmente pericolosi per essere svolti dall'utente e con particolare attenzione agli aspetti di sicurezza e di igiene.

Tutte le altre voci del glossario sono riportate al Cap."12. GLOSSARIO" a pagina 25.

1.5.2 PITTOGRAMMI

PITTOGRAMMA DESCRIZIONE

	Pericolo elettrico
	Pericolo alta temperatura
	Obbligo di utilizzo dei guanti di protezione
	Obbligo di lettura della documentazione

1.6 Garanzia

La macchina è coperta da una garanzia di 12 mesi su tutti i componenti esclusi quelli elettrici ed elettronici nonché i pezzi d'usura.

1.7 Assistenza clienti

CMA MACCHINE PER CAFFE S.r.l. Via Condotti Bardini, 1 - 31058 SUSEGANA (TV) - ITALY Tel. [phone] - Fax [phone] E-mail: [e-mail] - Web-site: www.astoria.com

2. IDENTIFICAZIONE DELLA MACCHINA

2.1 Marca e designazione del modello

L'identificazione della macchina e del modello sono riportati sulla TARGA DATI della macchina e nella DI-CHIARAZIONE DI CONFORMITÀ' CE che accompagna la macchina.

Qui sotto sono riportati alcuni dati di identificazione della macchina.

2.2 Descrizione generale

La macchina oggetto del presente Manuale è costituita da componenti meccanici, elettrici ed elettronici la cui azione combinata consente di realizzare bevande a base di latte, caffè e acqua.

Questo prodotto è costruito in conformità alle Direttive, ai Regolamenti e alle Norme Comunitarie indicate nella DICHIARAZIONE DI CONFORMITÀ' CE che accompagna la macchina.

La macchina è progettata e costruita per funzionare solo dopo essere stata correttamente collegata a una rete idraulica ed elettrica e situata in luogo riparato dagli agenti atmosferici.

2.3 Destinazione d'uso

La macchina per caffè espresso è progettata per la preparazione professionale di bevande calde quali tè, cappuccini, caffè nelle varianti lungo, corto, espresso, ecc.

L'apparecchio non è destinato ad uso domestico.

La macchina può essere utilizzata in tutte le condizioni previste, contenute o descritte in questa documentazione; deve ritenersi pericolosa ogni altra condizione.

UTILIZZI PERMESSI

Sono tutti quelli che rispettando le caratteristiche tecniche, le operazioni e gli impieghi descritti in questa documentazione non mettono in pericolo l'incolumità dell'Utente o causare danni alla macchina o all'ambiente circostante.

Tutti gli utilizzi non specificatamente indicati in questo Manuale sono vietati e devono essere espressamente autorizzati dal Costruttore.

UTILIZZI PREVISTI

La macchina è progettata esclusivamente per l'utilizzo professionale.

L'uso di prodotti/materiali diversi da quelli specificati dal Costruttore, che possono creare danni alla macchina e situazioni di pericolo per l'operatore e/o le persone vicine alla Macchina, è considerato scorretto o improprio.

CONTROINDICAZIONI D'USO

La macchina non deve essere utilizzata:

• Per utilizzi diversi da quelli esposti al par. 2.3, per usi diversi o non menzionati nel presente Manuale;
• Con l'impiego di materiale diverso da quello indicato nel presente Manuale;
• Con dispositivi di sicurezza esclusi o non funzionanti.

UTILIZZO ERRATO DELLA MACCHINA

Il tipo di utilizzo e le prestazioni per cui è stata realizzata questa macchina impongono una serie di operazioni e di procedure che non possono essere cambiate se non preventivamente concordate con il Costruttore. Tutte le prassi permesse sono contenute in questa documentazione, qualunque operazione non elencata e descritta in questa documentazione è da ritenersi non possibile e quindi pericolosa.

UTILIZZI NON PREVISTI

Gli unici utilizzi permessi sono descritti nel Manuale, ogni altro impiego è da ritenersi non possibile e quindi pericoloso.

SICUREZZE GENERALI

L'utilizzatore deve essere a conoscenza sui rischi di infortunio, sui dispositivi predisposti per la sicurezza e sulle regole generali in tema di antinfortunistica prevista dalle direttive comunitarie e dalla legislazione del paese dove la linea è installata.

L'utilizzatore deve essere a conoscenza del funzionamento di tutti i dispositivi della macchina.

Egli deve inoltre aver letto integralmente il presente Manuale.

Gli interventi di manutenzione devono essere effettuati da tecnici qualificati dopo aver predisposto opportunamente la macchina.

La manomissione o la sostituzione non autorizzata di una o più parti della macchina, l'adozione di accessori che ne modificano l'uso e l'impiego di materiali diversi da quelli consigliati nel presente Manuale, possono divenire causa di rischi di infortunio.

Versione AL

2.4 Illustrazione della macchina

1. Piano scaldatazze.
2. Gruppi a leva.

3. Livello ottico acqua caldaia ( ^** ).

4. Manometro.

5. Manopola vapore.

6. Protezione antiscottatura.

7. Lancia vapore.

8. Portafiltro 2 tazze.

9. Piedino regolabile.

10. Lancia acqua calda.

11. Finestra bruciatore gas (*).

12. Portafiltro 1 tazza.

13. Sicurezza gas (*).

14. Pulsante accensione gas (*).

15. Griglia appoggia tazze.

16. Interruttore accensione.

17. Spia accensione macchina.

18. Manopola acqua calda.

19. Interruttore erogazione manuale.

20. Pulsantiera

(*) Dispositivo opzionale.

(**) In alcune versioni il livello ottico è sostituito da una spia verde.

Versione AEP - SAE

2.5 Dati e marcatura CE

I dati tecnici della macchina sono riportati nella seguente tabella:

TABELLA DATI TECNICI JUN 1GR COMPATTA 2GR 3GR 4GR
Voltaggio (V)	120230-400240	120230-400240	120230-400240	120230-400240	230-400240	230-400240
Frequenza (Hz) 50/60 50/60 50/60 50/60 50/60
Potenza max (kW) 2,4 kW 2,4/3,1/3,3 3,1 3,1/3,9/4,2 5,6/6,0 6,6/7,1
Caldaia (l) 5 6/8 7	10,5/14	17/21	23
Taratura valvola di sicurezza	1,9 bar
Pressione esercizio caldaia	0,8 - 1,4 bar
Pressione acqua di alimentazione	1,5 - 5 bar MAX
Pressione erogazione caffè	8 - 9 bar
Temperatura ambiente di lavoro	5 - 40°C 95° U.R.MAX
Livello pressione acustica	< 70 dB

Secondo la direttiva 2006/42/CE la macchina è contrassegnata con la sigla CE con cui il fabbricante dichiara, sotto la propria responsabilità, che la macchina è sicura per le persone e le cose.

La targhetta CE è affissa sul basamento del telaio sotto la bacinella di scarico sulla quale sono riportati i dati di identificazione. Qui sotto un è riportato un esempio della targhetta dati:

MARCHIO COMMERCIALE CMA MACCHINE PER CAFFE S.r.l. Via C. Bardini.1 SUSEGANA (TV) - ITALY Tel: [phone] Fax [phone] S/N: Mod. Y V W Hz MADE IN ITALY

Per eventuali comunicazione con il Costruttore, segnalare sempre i seguenti dati:

• S/N - numero matricola macchina;
• Mod. - modello della macchina
• Y - data fabbricazione;

I dati dell'apparecchiatura sono visibili anche sull'etichetta posta sull'imballo della macchina.

E' vietato rimuovere o deteriorare la targhetta dati. Ove necessario, sostituirla con la massima urgenza rivolgendosi sempre ed in via esclusiva al Costruttore.

La targhetta CE è affissa sul basamento del telaio sotto la bacinella di scarico

3. IMMAGAZZINAMENTO

L'immagazzinamento della macchina è effettuato dal Costruttore o dal Distributore.

4. INSTALLAZIONE

L'installazione della macchina deve essere eseguita esclusivamente dal Tecnico Qualificato dal Costruttore.

Nel corso dell'installazione della macchina, il Tecnico Qualificato deve effettuate le operazioni di rinnovo dell'acqua contenuta nei circuiti idraulici.

La base di appoggio della macchina deve essere perfettamente in bolla e senza irregolarità.

L'impianto elettrico deve essere dotato di un adeguato interruttore differenziale (salvavita) di 30 mA.

5. MESSA IN SERVIZIO

La messa in servizio della macchina deve essere effettuato esclusivamente dal Tecnico Qualificato dal Costruttore.

6. FUNZIONAMENTO

6.1 Precauzioni di sicurezza

Pur essendo stati adottati sulla macchina tutti quei dispositivi antinfortunistici al fine di eliminare i possibili rischi d'uso dell'utilizzatore, questa presenta alcuni rischi residui.

Questi rischi residui così denominati sono relativi a parti della macchina che possono rappresentare pericolo per l'Utente qualora ne faccia uso scorretto o commetta un errore di valutazione o di disattivazione eludendo le prescrizioni contenute nel presente Manuale.

La macchina inoltre è dotata di opportune segnalazioni poste sulle zone a rischio residuo che devono essere scrupolosamente osservate.

È necessario far attenzione ai seguenti rischi residui presenti durante il funzionamento e l'utilizzo della macchina, che non possono essere eliminati:

Pericolo elettrico:

L'uso di un'apparecchiatura elettrica deve sottostare alle norme comportamentali di sicurezza:

• non toccare l'apparecchio quando si hanno mani o piedi bagnati o umidi;
• non usare l'apparecchio a piedi nudi;
• non utilizzare prolunghe in locali adibiti a doccia o bagno;
• non tirare il cavo di alimentazione per scollegare l'apparecchio;
- il cavo di alimentazione dell'apparecchio non deve essere sostituito dall'utente. In caso di danneggia- mento del cavo, spegnere la macchina e rivolgersi esclusivamente al Tecnico Qualificato.
• non lasciare esposto l'apparecchio ad agenti atmosferici (pioggia, sole, ecc...);
• non accedere all'interno della macchina;
• non effettuare versamenti di liquidi sulla macchina;
• non permettere che l'apparecchio sia utilizzato da bambini o incapaci.

Pericolo temperatura alta:

Alcune parti della macchina possono raggiungere alte temperature:

• evitare il contatto con il gruppo erogazione, il riscaldatore portafiltro e le lance acqua, vapore e autosteamer;
• non esporre mai le mani o altre parti del corpo in direzione dei terminali di erogazione vapore, acqua calda o latte.

6.2 Livello di formazione e informazione richiesto all'Utente

Le persone addette all'utilizzo della macchina devono essere adeguatamente formate e informate, sul funzionamento e sui rischi residui presenti durante il funzionamento.

L'Utente deve essere in grado di applicare tutte le buo- ne prassi nel rispetto dei principi dell'igiene alimentare.

I bambini devono essere sorvegliati per sincerarsi che non giochi con l'apparecchio.

La manomissione non autorizzata di qualsiasi parte della macchina fa decadere qualunque garanzia.

6.3 Funzioni di sicurezza

L'Utente ha il dovere di informare tempestivamente il Costruttore qualora riscontrasse difetti e/o mal funzionamenti della macchina, dei sistemi di protezione antinfortunistica nonché di qualsiasi situazione di pericolo di cui venga a conoscenza.

In caso di anomalie dell'impianto gas (se presente) richiedere l'intervento del Tecnico Qualificato.

L'impianto gas (se presente) deve essere disattivato nei lunghi periodi di inattività della macchina (notte o chiusura del locale).

È severamente vietato apportare modifiche di qualunque genere ed entità alla macchina e alle sue funzioni, nonché al presente documento.

Periodicamente far eseguire dal Tecnico Qualificato la manutenzione periodica e il controllo di tutti i dispositivi di sicurezza.

6.4 Emissioni

VIBRAZIONI

In condizioni di impiego conformi alle indicazioni di corretto utilizzo, fornite nel presente manuale, le eventuali vibrazioni rilevate non sono tali da far insorgere situazioni pericolose.

EMISSIONI SONORE

Il livello di rumore emesso dalla macchina è media- mente inferiore agli 70 dB; quindi non c'è l'obbligo di

utilizzare dispositivi di protezione individuale per l'apparato uditivo.

Qualora la macchina emetta rumori anomali è necessario avvertire il costruttore.

AMBIENTE ELETTROMAGNETICO

La macchina è realizzata per operare correttamente in un ambiente elettromagnetico di tipo industriale, rientrando nei limiti di Emissione ed Immunità previsti dalle Norme vigenti.

6.5 Accensione e spegnimento

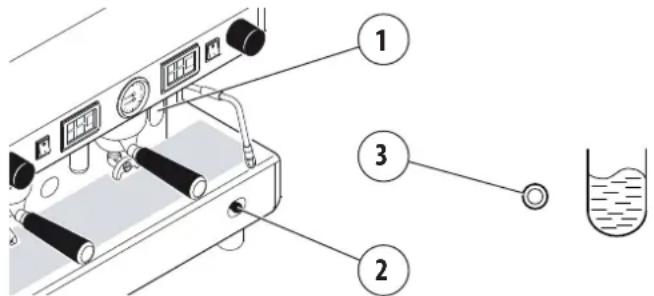

6.5.1 Riscaldamento elettrico

Prima di accendere la macchina accertarsi che il livello dell'acqua in caldaia sia superiore a quello minimo indicato dal livello ottico (1).

In alcune versioni il livello ottico è sostituito da una spia verde (3): la spia accesa indica il regolare livello dell'acqua in caldaia, il lampeggio lento della spia indica la fase di caricamento dell'acqua.

In caso di mancanza d'acqua (prima installazione o dopo la manutenzione alla caldaia) è necessario effettuare un riempimento preventivo della caldaia, in modo da evitare un surriscaldamento della resistenza.

Procedere come segue :

INTERRUTTORE

• Aprire il rubinetto acqua della rete idrica;

- agendo sul carico manuale (2) caricare acqua in caldaia fino al ripristino del livello ottimale;

- ruotare l'interruttore nella posizione "1" e attendere il completo riscaldamento della macchina.

COMMUTATORE

• Aprire il rubinetto acqua della rete idrica;

- ruotare il commutatore nella posizione "1" (alimentazione elettrica della pompa per il riempimento automatico della caldaia e dei servizi della macchina)

e attendere il caricamento automatico dell'acqua in caldaia;

- ruotare il commutatore nella posizione "2" (alimentazione elettrica totale compresa la resistenza in caldaia) e attendere il completo riscaldamento della macchina.

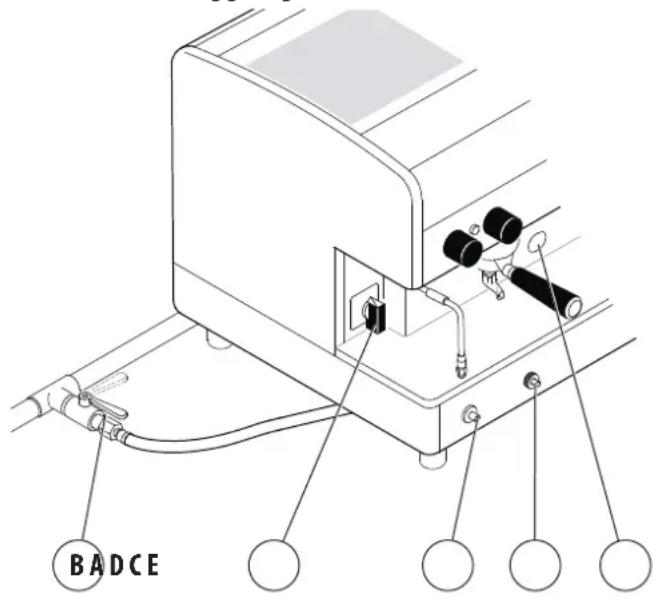

6.5.2 Riscaldamento a gas (dove presente l'impianto gas)

• Ruotare il commutatore (A) in posizione 1;
• aprire il rubinetto del gas (B) posto sulla rete;
• tenere premuto il pulsante (C) e, contemporaneamente, premere il pulsante di accensione (D). Una volta accesasi la fiamma, tenere premuta per alcuni secondi la manopola (C), in modo da permettere il corretto intervento della termocoppia;
• verificare quindi attraverso la finestrella (E) l'avvenuta accensione della fiamma;
• attendere che la pressione di esercizio indicata sul manometro raggiunga il valore di lavoro di 1-1,2 bar;

BADCE

6.5.3 Riscaldamento elettrico + gas (dove presente l'impianto gas)

• Procedere come indicato al paragrafo precedente;
- dopo aver verificato l'accensione della fiamma, ruotare il commutatore (A) nella posizione 2. In questo modo viene alimentata la resistenza della caldaia e la pressione di esercizio sarà raggiunta in un tempo più breve;
- attendere che la pressione di esercizio indicata sul manometro raggiunga il valore di lavoro 1-1,2 bar.

Durante la fase di riscaldamento della macchina (circa 20 minuti), la valvola antidepressione rilascerà vapore per alcuni secondi fino alla chiusura della valvola stessa.

Non mettere in funzione l'impianto gas con la caldaia vuota.

6.5.4 Spegnimento della macchina

Spegnere la macchina agendo sull'interruttore o sul commutatore generale.

6.6 Rinnovo dell'acqua

Nel corso dell'installazione della macchina, il Tecnico Qualificato deve effettuate le operazioni di rinnovo dell'acqua contenuta nei circuiti idraulici seguendo questa procedura:

• al termine dell'installazione, l'apparecchio deve essere attivato e portato fino alla condizione nominale di lavoro lasciandolo per 30 minuti nella condizione di "pronto al funzionamento";
• successivamente l'apparecchio va spento e va svuota-to completamente dalla prima acqua immessa in tutto il circuito idraulico, in modo da eliminare eventuali impurità iniziali;
• in seguito l'apparecchio va nuovamente caricato e portato fino alle condizioni nominali di funzionamento;

• dopo il raggiungimento dello stato di "pronto al funzionamento" vanno effettuati le seguenti erogazioni:

• per ogni gruppo caffè fare un'erogazione continua in modo da scaricare almeno 0,5 litri del circuito caffè. Nel caso di più punti di erogazione abbinati allo stesso scambiatore/caldaia caffè suddividere tale volume in funzione del numero di punti di erogazione;

• scaricare tutto il volume dell'acqua calda all'interno della caldaia (3 litri per 1GR, 6 litri per 2GR, 8 litri per 3GR, 11 litri per 4GR) facendo un'erogazione continua dall'apposita lancia. Nel caso di più punti di erogazione, suddividere tale volume in funzione del numero di punti di erogazione;
• scaricare in continuo vapore per almeno 1 minuto per ogni punto di erogazione vapore.

Nel caso in cui la macchina rimanga inattiva per un tempo maggiore di 1 settimana, è necessario far effettuare dal Tecnico Qualificato il ricambio del 100% dell'acqua contenuta nei circuiti idraulici della macchina come sopra indicato.

6.7 Predisposizione della macchina

6.7.1 Macinatura e dosatura del caffè

È importante disporre di un macinadosatore accanto alla macchina, col quale macinare il caffè da utilizzare quotidianamente.

La macinatura e la dosatura del caffè devono essere effettuate secondo quanto indicato dal costruttore del macinadosatore; sono inoltre da tener presenti i seguenti punti:

• per ottenere un buon espresso si consiglia di non conservare grandi scorte di caffè in grani. Rispettare comunque la data di scadenza indicata dal produttore;
• non macinare mai grandi volumi di caffè, si consiglia di predisporre la quantità contenuta nel dosatore ed utilizzarla possibilmente in giornata;
- non acquistare caffè già macinato in quanto esso deperisce rapidamente. Se necessario acquistarlo in piccole confezioni sottovuoto.

6.7.2 Preparazione del portafiltro

• Riempire il filtro con una dose di caffè macinato (circa 6-7 gr.) e comprimerlo con l'apposito pressino;
• agganciare il portafiltro al gruppo senza chiuderlo troppo, per evitare una rapida usura della guarnizione;
• per lo stesso motivo è consigliabile pulire il bordo del filtro prima di agganciare il portafiltro al gruppo erogatore;
• seguire le modalità indicate dal costruttore del macinadosatore.

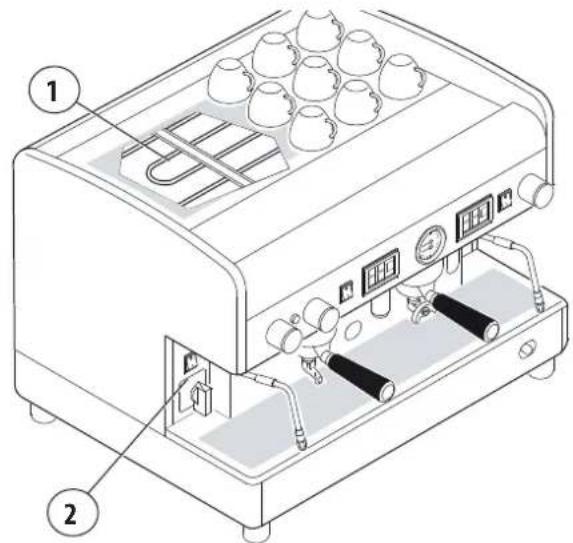

6.7.3 Accensione luce del piano di lavoro (se presente)

Per attivare la luce del vano della macchina, premere l'interruttore situato sotto il frontone comandi.

Per spegnere la luce, selezionare nuovamente lo stesso interruttore.

6.8 Erogazione del caffè

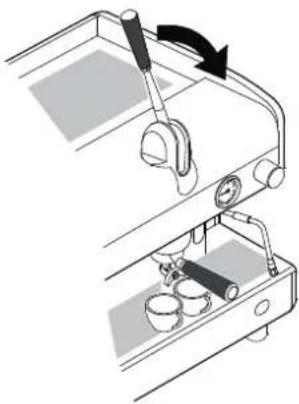

6.8.1 Versione AL

• Posizionare la tazza sotto il beccuccio erogazione;
  • tirare la leva verso il basso fino in fondo;
  • attendere un breve tempo di preinfusione del caffè (3÷5 secondi);
• alzare la leva finché non incontri una certa resistenza e poi lasciarla;
• attendere fino al termine dell'erogazione del caffè.

Non effettuare mai le operazioni sopra descritte senza la presenza di caffè nel filtro o senza portafiltro agganciato al gruppo erogatore: il rapido ritorno della leva verso l'alto può causare danni all'apparecchiatura, a cose e persone.

Il tempo di erogazione dipende dalla macinatura e dalla quantità di caffè nel portafiltro.

6.8.2 Versione JUNIOR

PROGRAMMAZIONE

La macchina è già program-mata dalla fabbrica. Qualora si desideri modificare le dosi del caffè, procedere come segue:

- Posizionare la tazza sotto il beccuccio erogazione;

- premere il tasto per almeno 5 secondi fino all'accensione di tutti i led dei tasti dose;

- premere il tasto dose desiderato, per esempio;

• per confermare la dose pre- mere nuovamente il tasto o il tasto PROG. STOP

- ripetere l'operazione per gli altri tasti dose;

- la fine della programmazione viene effettuata automaticamente dopo alcuni secondi.

PROG. STOP i

La programmazione di ogni dose deve essere effettuata con caffè macinato e non con fondi i caffè precedentemente utilizzati.

EROGAZIONE CAFFE'

- Posizionare la tazza sotto il beccuccio erogazione;

- premere il tasto dose desiderato, per esempio e attendere l'effettuazione dell'erogazione di caffè (accensione del led);

- per bloccare in anticipo l'e-rogazione caffè, premere nuovamente il tasto o il tasto PROG;

- in caso di anomalie o blocco della pulsantiera, utilizzare l'interruttore manuale (vedi versione AEP).

Durante l'erogazione di caffè, non togliere il portafiltro dal gruppo erogatore.

6.8.3 Versione AEP

• Posizionare la tazza sotto il beccuccio erogazione;
• premere l'interruttore di erogazione desiderato: si otterrà l'erogazione caffè, che potrà essere bloccata tramite il medesimo interruttore al raggiungimento della quantità desiderata di caffè in tazza.

La macchina è già program-mata dalla fabbrica. Qualora si desideri modificare le dosi del caffè, procedere come segue:

• Programmare prima sempre la pulsantiera destra. In questo modo si programmano automaticamente tutte le pulsantiere. Se è necessario, programmare successivamente le altre;
• posizionare in ON la levetta di programmazione X (vedi nota * pagina successiva) posta sotto il pannello frontale destro della carrozzeria;
• posizionare la tazza sotto il beccuccio erogazione;
• premere il tasto per almeno 5 secondi fino all'accensione di tutti i led dei tasti dose;
• premere il tasto dose desiderato, per esempio
  • per confermare la dose pre- mere il tasto PROG. STOP
• ripetere l'operazione per gli altri tasti dose;
• alla conclusione della programmazione, rispostare la levetta di programmazione X (vedi nota * pagina successiva) in OFF.

La programmazione di ogni dose deve essere effettuata con caffè macinato e non con fondi i caffè precedentemente utilizzati.

NOTA (\*)

• In alcuni modelli la levetta di programmazione X, non è presente. Per entrare in programmazione premere il tasto per minimo 5 secondi con accensione di tutti i led della pulsantiera. Per confermare la dose premere indifferentemente il tasto o lo stesso tasto dose selezionato.
• In altri modelli per accedere alla programmazione è necessario agire su un apposito interruttore a chiave.
• Per uscire dalla programmazione sarà sufficiente attendere qualche secondo.

• Posizionare la tazza sotto il beccuccio erogazione;
• premere il tasto dose desiderato, per esempio e attendere l'effettuazione dell'erogazione di caffè (accensione del led);
• per bloccare in anticipo l'e- rogazione caffè, premere nuovamente il tasto o il tasto PROG. STOP
• in caso di anomalie o blocco della pulsantiera, utilizzare l'interruttore manuale (vedi versione AEP).

Durante l'erogazione di caffè, non togliere il portafiltro dal gruppo erogatore.

6.9 Erogazione vapore

- Immergere la lancia vapore nel liquido da riscaldare;

- ruotare in senso antiorario la manopola del rubinetto;

- la fuoriuscita di vapore sarà proporzionale all'apertura del rubinetto;

• per terminare l'erogazione, ruotare in senso orario la manopola del rubinetto;

Evitare il contatto con le lance vapore, non esporre mani o altre parti del corpo in direzione dei terminali delle lance vapore.

Per ottenere una schiumatura ottimale si consiglia di seguire queste semplici regole:

• riscaldare solamente la quantità di latte che si intende utilizzare, una volta riscaldato, esso dovrà essere versato interamente dal bricco e non riscaldato di nuovo;
• schiumare il latte partendo da una temperatura di circa 4°C.

Per mantenere sempre in perfetta efficienza i terminali delle lance vapore, si consiglia di effettuare una breve erogazione a vuoto al termine di ogni utilizzo. Tenere costantemente puliti i terminali mediante un panno inumidito in acqua tiepida.

L'utilizzo del punto di erogazione vapore (lancia vapore), deve essere sempre preceduto dall'operazione di spurgo della condensa per almeno 2 secondi.

Lasciare immersa la lancia vapore nel latte solamente per il tempo necessario al riscaldamento.

Non aprire il rubinetto vapore con la lancia vapore immersa nel latte e macchina spenta.

MILK

6.10 Erogazione acqua calda manuale

• Posizionare il bricco sotto la lancia acqua calda;
• ruotare in senso antiorario la manopola del rubinetto;
• la fuoriuscita dell'acqua calda sarà proporzionale all'apertura del rubinetto;
  • per terminare l'erogazione, ruotare in senso orario la manopola del rubinetto;

Evitare il contatto con la lancia acqua calda, non esporre mani o altre parti del corpo in direzione dei terminali della lancia acqua calda.

6.11 Erogazione acqua calda automatica

PROGRAMMAZIONE

La macchina è già program-mata dalla fabbrica. Qualora si desideri modificare le dosi, procedere come segue:

• Posizionare in ON la levetta di programmazione X (vedi nota *) posta sotto il pannello frontale destro della carrozzeria;
• posizionare il bricco sotto la lancia acqua calda;
• premere il tasto per almeno 5 secondi fino all'accensione di tutti i led dei tasti dose;
• premere il tasto erogazione acqua calda (Y);
  • per confermare la dose premere il tasto PROG. STOP;
• alla conclusione della programmazione, rispostare la levetta di programmazione X (vedi nota*) in OFF.

NOTA (\*)

- In alcuni modelli la levetta di programmazione X non è presente, per entrare in programmazione

premere il tasto PROG. STOP per minimo 5 secondi con accensione di tutti i led della pulsantiera. Per confer- mare la dose premere il tasto PROG. STOP

• In altri modelli per accedere alla programmazione è necessario agire su un apposito interrut- tore a chiave.
  • Per uscire dalla programmazione sarà sufficiente attendere qualche secondo.

Y X

- Posizionare il bricco sotto la lancia acqua calda;

- premere il tasto acqua (Y) e attendere l'effettuazione dell'erogazione di acqua calda;

• per bloccare in anticipo l'erogazione, premere nuovamente il tasto erogazione acqua calda (Y)

o premere il tasto

Evitare il contatto con la lancia acqua calda, non esporre mani o altre parti del corpo in direzione dei terminali della lancia acqua calda.

6.12 Erogazione cappuccino (optional)

• Inserire il tubo di aspirazione nel latte;
• posizionare il bricco sotto il beccuccio del cappuccinatore;
• aprire il rubinetto del vapore, al raggiungimento della quantità desiderata chiudere il rubinetto vapore;
• versare il latte schiumato nelle tazze con il caffè.

Per ottenere un'erogazione di latte caldo senza schiuma, sollevare l'aletta del cappuccinatore verso l'alto.

Per ottenere un risultato migliore si consiglia di non effettuare l'erogazione direttamente sulla tazza caffè, ma in un bricco e successivamente versare il latte schiumato sul caffè.

Siraccomanda di mantenere costantemente pulito il cappuccinatore secondo quanto descritto al paragrafo "7.6 Operazioni di pulizia" a pagina 31.

Il dispositivo scaldatazze ha la funzione di riscaldare le tazzine prima del loro uso.

• riporre le tazzine su piano superiore (1) della macchina per caffè;
  • attivare la resistenza elettrica mediante l'interruttore (2).

Per ragioni di sicurezza si consiglia di non mettere panni o altri oggetti sul piano dello scaldatazze per evitare il surriscaldamento della macchina.

6.14 Consigli per ottenere un buon caffè

Effettuare quotidianamente il lavaggio dei filtri e portafiltri come indicato al Par. 7.6.3 a pagina 23. La mancanza di tale pulizia comporta un decadimento della qualità del caffè erogato.

Per poter ottenere un caffè qualitativamente valido è importante che il grado di durezza dell'acqua utilizzata abbia un valore di 6-7 °f (gradi francesi). Nel caso in cui la durezza superi tali valori si consiglia di utilizzare il filtro acqua o un addolcitore. Evitare di impiegare l'addolcitore nei casi di valori di durezza dell'acqua inferiori ai 4 °f.

Nel caso in cui il sapore di cloro nell'acqua fosse particolarmente evidente, si consiglia di installare un filtro specifico.

Si consiglia di non conservare grandi scorte di caffè in grani. In caso di cambio del tipo di caffè si consiglia di rivolgersi al Tecnico Qualificato dal Costruttore per la regolazione della temperatura dell'acqua e della macinatura.

Dopo un periodo relativamente lungo di inattività della macchina (2-3 ore) effettuare alcune erogazioni a vuoto. Effettuare costantemente la pulizia e la manutenzione periodica.

7. MANUTENZIONE E PULIZIA

7.1 Precauzioni di sicurezza

È necessario far attenzione ai seguenti rischi residui presenti durante la manutenzione e la pulizia della macchina, che non possono essere eliminati:

Pericolo elettrico:

Le operazioni di manutenzione e pulizia devono sotto- stare alle norme comportamentali di sicurezza:

• non effettuare le operazioni di manutenzione con la macchina in funzione;
• non immergere la macchina nell'acqua;
• non effettuare versamenti di liquidi sulla macchina né utilizzare getti di acqua per la pulizia;
• non permettere che le operazioni di manutenzione e di pulizia siano effettuate da bambini o incapaci;
• non rimuovere le protezioni e/o parti della carrozzeria;
• non accedere all'interno della macchina;
• non effettuare operazioni di manutenzione e di pulizia diverse da quanto indicato in questo Manuale.

Pericolo temperatura alta:

Durante le operazioni di pulizia fare attenzione ad alcune parti della macchina che possono raggiungere alte temperature:

• evitare il contatto con il gruppo erogazione e le lance acqua e vapore;
  • non esporre mai le mani o altre parti del corpo in direzione dei terminali di erogazione vapore, acqua calda o latte.

Effettuare solo le operazioni di manutenzione e di pulizia indicate in questo manuale.

Tutte le operazioni di manutenzione e pulizia non indicate in questo documento devono essere effettuate solo ed esclusivamente dal Tecnico Qualificato dal Costruttore.

Tutte le operazioni di manutenzione devono essere effettuate previo distacco dell'alimentazione elettrica, chiusura dell'alimentazione idraulica e dopo il completo raffreddamento della macchina.

In caso di mancata risoluzione del mal funzionamento, spegnere la macchina e richiedere l'intervento del Tecnico Qualificato dal Costruttore. Non tentare nessun intervento di riparazione.

Le disincrostazioni dell'apparecchiatura vanno fatte dal Tecnico Qualificato dal Costruttore in modo che tali operazioni non comportino rilasci di materiali nocivi per l'uso alimentare.

La manomissione non autorizzata di qualsiasi parte della macchina fa decadere qualunque garanzia.

7.2 Caratteristiche dei DPI

Nelle fasi di manutenzione e pulizia della macchina è necessario utilizzare i seguenti DPI:

Guanti:

Per la protezione di tutte le parti di macchina a contatto con gli alimenti (portafiltri, filtri, ecc.).

7.3 Manutenzione periodica

Oltre ad effettuare le seguenti attività di manutenzione secondo la frequenza indicata, richiedere al Tecnico Qualificato un controllo generale della macchina almeno 1 volta all'anno.

Componente Tipo intervento Settimanale Mensile Trimestrale
MANOMETRO	Tenere controllato il valore della pressione in caldaia che deve essere compresa tra 0,8 e 1,4 bar.	X
MANOMETRO	Verificare la pressione dell'acqua durante l'erogazione caffè: controllare la pressione indicata dal manometro che deve essere compresa tra 8 e 9 bar.		X
FILTRI e PORTAFILTRI	Verificare lo stato di usura dei filtri, controllare l'eventuale danneggiamento del bordo dei filtri e verificare la presenza di eventuali residui di fondi di caffè nella tazzina ed eventualmente sostituire filtri e/o portafiltri.		X
MACINADOSATORE	Verificare la dose di caffè macinato (compresa tra 6 e 7 gr. per battuta) e eseguire il controllo del grado di macinatura. Le macine debbono avere i taglienti sempre ben affilati, il loro deterioramento è indicato dalla presenza di troppa polvere nel macinato. Si consiglia di richiedere l'intervento del Tecnico Qualificato per far sostituire le macine piane ogni 400/500 kg di caffè oppure ogni 800/900 kg di caffè nel caso di macine coniche.		X
FILTRO ACQUA ADDOLCITORE	Effettuare la sostituzione della cartuccia del filtro acqua o la rigenerazione dell'addolcitore con la frequenza indicata dal produttore.		X
IMPIANTO GAS	Controllare la presenza di eventuali perdite di gas nell'impianto passando sulle condutture una soluzione saponosa.		X
CALDAIA	Si consiglia almeno ogni 3 mesi di richiedere l'intervento dell'Assistenza Tecnica per far effettuare il rinnovo dell'acqua in caldaia.			X

L'evidenza di problemi dei componenti evidenziati in grigio richiedono lo spegnimento della macchina e l'intervento del Tecnico Qualificato.

7.4 Manutenzione dopo un breve periodo di inattività della macchina

Per "breve periodo di inattività" si intende un periodo di tempo superiore ad una settimana lavorativa.

In caso di riattivazione della macchina dopo questo periodo, è necessario far effettuare dal Tecnico Qualificato il ricambio dei tutta l'acqua contenuta nei circuiti idraulici come indicato al paragr. "6.6 Rinnovo dell'acqua" a pagina 13.

Inoltre è necessario effettuare tutte le operazioni previste per la manutenzione periodica vedi paragrafo precedente.

7.5 Malfunzionamenti e relativi rimedi

Problema Causa Azione
MANCA POTENZAALLA MACCHINA	La macchina è spenta. Accendere la macchina.
MANCA ACQUA IN CALDAIA Il rubinetto della rete idraulica è chiuso. Aprire il rubinetto della rete idraulica.
TROPPA ACQUA IN CALDAIA Guasto nell'impianto elettrico o dell'impianto idraulico.		Spegnere la macchina e richiedere l'intervento dell'Assistenza Tecnica.
DALLE LANCE VAPORENON ESCE VAPORE	Lo spruzzatore della lancia è ostruito.La macchina è spenta.	Pulire lo spruzzatore della lancia vapore.Accendere la macchina.
DALLE LANCE VAPORE ESCE ACQUAO VAPORE MISTO AD ACQUA	Guasto nell'impianto elettrico o dell'impianto idraulico.	Spegnere la macchina e richiedere l'intervento dell'Assistenza Tecnica.
EROGAZIONE ASSENTE	Il rubinetto della rete idraulica è chiuso.La macinatura del caffè è troppo fine.	Aprire il rubinetto della rete idraulica.Regolare la macinatura del caffè.
PERDITE DI ACQUADALLA MACCHINA	La vaschetta non scarica.Il tubo di scarico è rotto o staccato o con impedimentinel deflusso dell'acqua.	Controllare lo scarico fognario.Verificare e ripristinare il collegamento del tubo di scarico alla vaschetta.
CAFFÈ TROPPO CALDOO TROPPO FREDDO	Guasto nell'impianto elettrico o dell'impianto idraulico.	Spegnere la macchina e richiedere l'intervento dell'Assistenza Tecnica.
EROGAZIONE DEL CAFFÈ TROPPO VELOCE	Il caffè è macinato troppo grosso. Regolare la macinatura del caffè.
EROGAZIONE DEL CAFFÈ TROPPO LENTA	Il caffè è macinato troppo finemente. Regolare la macinatura del caffè.
FONDI DI CAFFÈ BAGNATI	Gruppo erogazione sporco.Il gruppo erogazione è troppo freddo.Il caffè è macinato troppo fine.Il caffè utilizzato è troppo vecchio.	Eseguire il lavaggio del gruppo con il filtro cieco.Attendere il completo riscaldamento gruppo.Regolare la macinatura del caffè.Sostituire il caffè con quello fresco.
IL MANOMETRO INDICA UNA PRESSIONE NON CONFORME	Guasto nell'impianto idraulico.	Spegnere la macchina e richiedere l'intervento dell'Assistenza Tecnica.
PRESENZA DI FONDI IN TAZZINA	Il portafiltro è sporco.I fori del filtro sono usurati.La macinatura del caffè non è conforme.	Pulire il portafiltro.Sostituire il filtro.Regolare la macinatura in modo adeguato.
LA TAZZINA È SPORCATA DAGLI SCHIZZI DI CAFFÈ	Il caffè è macinato troppo grosso.Il bordo del filtro è danneggiato.	Regolare la macinatura del caffè.Sostituire il filtro.
I LED DI TUTTE LE PULSANTIERE LAMPEGGIANO (versione SAE)ACCENSIONE DEL LED TIME-OUT (versione AEP)	Dopo pochi minuti il caricamento automatico dell'acqua si blocca.Intervento del dispositivo Time-out.Manca l'acqua in rete.	Spegnere la macchina e riaccenderla.Aprire il rubinetto della rete idraulica.
L'EROGAZIONE DEL CAFFÈNON E' CONFORMELA DOSE CAFFÈNON VIENE RISPETTATAIL LED DEL PULSANTE DOSELAMPEGGIA	Il caffè è macinato troppo finemente. Regolare la macinatura del caffè.
EROGAZIONE CAFFÈ SOLO MEDIANTE IL TASTO MANUALE	Guasto nell'impianto elettronico.	Spegnere la macchina e richiedere l'intervento dell'Assistenza Tecnica.
BLOCCO DEL SISTEMA ELETTRONICO Guasto nell'impianto elettrico o dell'impianto idraulico.		Spegnere la macchina e richiedere l'intervento dell'Assistenza Tecnica.
LA POMPA PERDE ACQUA Guasto della pompa.		Spegnere la macchina e richiedere l'intervento dell'Assistenza Tecnica.
IL MOTORE SI FERMA BRUSCAMENTE O IL PROTETTORE TERMICO INTERVIENE PER UN SOVRACCARICO	Guasto della pompa.	Spegnere la macchina e richiedere l'intervento dell'Assistenza Tecnica.
LA POMPA FUNZIONA AL DI SOTTO DELLA PORTATA NOMINALE	Guasto della pompa.	Spegnere la macchina e richiedere l'intervento dell'Assistenza Tecnica.
LA POMPA È RUMOROSA Guasto della	pompa.	Spegnere la macchina e richiedere l'intervento dell'Assistenza Tecnica.

I problemi evidenziati in grigio richiedono lo spegnimento della macchina e l'intervento del Tecnico Qualificato dal Costruttore.

7.6 Operazioni di pulizia

7.6.1 Istruzioni generali

Per una perfetta igiene ed efficienza dell'apparecchio si rendono necessarie alcune semplici operazioni di pulizia. Le indicazioni qui riportate sono da ritenersi valide per un uso normale della macchina per caffè, nei casi di impieghi continui della macchina, le operazioni di pulizia devono essere effettuate con maggiore frequenza.

Non utilizzare detergenti alcalini, solventi, alcol o sostanze aggressive. I prodotti/detergenti utilizzati devono essere idonei per lo scopo e tali da non intaccare i materiali dei circuiti idraulici. Non utilizzare detersivi abrasivi che potrebbero graffiare la superficie della carrozzeria.

Utilizzare sempre panni perfettamente puliti e igienizzati. Per il lavaggio dei filtri, dei portafiltri e di tutti i componenti della macchina utilizzare detergenti forniti dal Costruttore o prodotti specifici per la pulizia delle macchine per caffè professionali.

Pulizia	Giornal.	Settiman.
Cappuccinatore:Effettuare la pulizia almeno una volta al giorno o più volte in caso di un uso continuativo del cappuccinatore seguendo le indicazioni del par. 7.6.2 a pagina 23.	X
Carrozzeria e Griglie:Effettuare la pulizia dei pannelli della carrozzeria utilizzando un panno inumidito in acqua tiepida.Togliere la bacinella e la griglia appoggia tazze e lavarle con acqua calda.	X
Filtri e Portafiltri:Effettuare il lavaggio giornalmente e settimanalmente come indicato al par. 7.6.3 a pagina 23.	X	X
Lancia vapore:Tenere costantemente pulita la lancia mediante un panno inumidito con acqua tiepida.Controllare e pulire i terminali della lancia ripristinando i fori di uscita del vapore con un piccolo ago.Settimanalmente effettuare il lavaggio come indicato al par. 7.6.6 a pagina 24.	X	X
Gruppo erogazione:Effettuare il lavaggio del gruppo erogazioneseguendo le indicazioni del par. 7.6.4 a pagina 23.Settimanalmente effettuare la pulizia interna come indicato al par. 7.6.5 a pagina 23 .	X	X
Macinadosatore e Tramoggia:Tramite un panno con acqua tiepida, effettuare la pulizia interna ed esterna della tramoggia e del dosatore.Al termine asciugare tutto accuratamente.		X

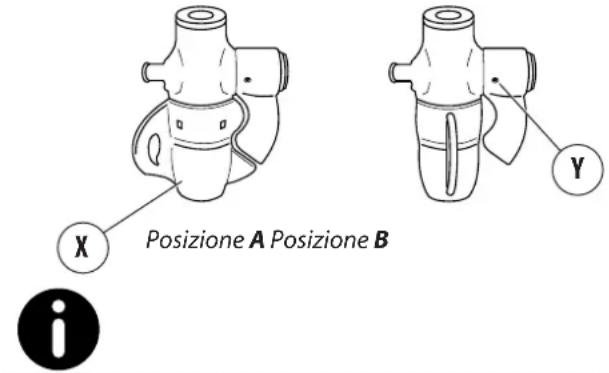

7.6.2 Lavaggio del cappuccinatore

Si raccomanda una particolare cura nella pulizia del cappuccinatore seguendo le modalità qui riportate:

• eseguire un primo lavaggio immergendo il tubo di aspirazione in acqua ed effettuare una erogazione per qualche secondo;
• girare il corpo rotante (X) di 90° in posizione B (chiusura del condotto di fuoriuscita del latte);
• tenendo il tubo di aspirazione latte in aria, effettuare l'erogazione di vapore (funzionamento a vuoto del cappuccinatore);
• attendere circa 20 secondi in modo da permettere la pulizia e sterilizzazione interna del cappuccinatore;
• chiudere il vapore e riportare il corpo rotante in posizione A;
• nel caso di ostruzione del foro di prelievo dell'aria (Y), liberatelo delicatamente con uno spillo.

X Posizione A Posizione B Y i

Effettuare la pulizia del cappuccinatore dopo ogni uso continuativo e comunque almeno una volta al giorno.

7.6.3 Pulizia filtri e portafiltri

Quotidianamente:

- Immergere il filtro e il portafiltro nell'acqua calda tutta la notte in modo da permettere ai depositi grassi di caffè di sciogliersi;

• risciacquare il tutto con acqua fredda.

Settimanalmente:

- Con l'ausilio di un caccia-vite staccare il filtro dal portafiltro;

- immergere il filtro e il portafiltro per 10 minuti in acqua calda e apposito detergente;

• risciacquare il tutto con acqua fredda.

Attenzione: immergere solo la coppa del portafiltro, evitare di immergere in acqua l'impugnatura.

Il detergente deve essere diluito in acqua fredda nelle dosi indicate sulla confezione (vedi produttore).

7.6.4 Lavaggio gruppo erogazione (esclusa versione AL)

Quotidianamente effettuare il lavaggio dei gruppi erogazione come qui di seguito indicato:

- Dal portafiltro, rimuovere il filtro e collocare un filtro cieco (vedi ricambi);

- versare l'apposito detergente (vedi ricambi) nel portafiltro con il filtro cieco e agganciare al gruppo erogazione;

• effettuare alcune erogazioni finché dallo scarico uscirà acqua pulita;

- togliere il portafiltro dal gruppo ed effettuare almeno una erogazione in modo da eliminare i residui di detergente.

- rimuovere il filtro cieco dal portafiltro sostituendolo con quello originale.

Non effettuare il lavaggio del gruppo nel caso di versione AL.

7.6.5 Pulizia doccetta e porta doccetta

Settimanalmente effettuare la pulizia della doccetta

e del porta doccetta nel seguente modo:

- Tramite un cacciavite allentare la vite (1);

- rimuovere la doccetta (2) e il porta doccetta (3);

• lavare i due componenti con acqua calda;

- ricollocare doccetta e porta doccetta nella posizione originale bloccando tutto con la vite.

7.6.6 Pulizia della lancia vapore

Settimanalmente effettuare la pulizia della lancia vapore nel seguente modo:

• Immergere la lancia in un bricco con acqua ed un detergente specifico secondo le istruzioni del produttore:
• riscaldare la soluzione con il vapore della lancia:
• lasciare raffreddare la lancia mantenendola immersa nella soluzione per almeno 5 minuti in modo da permettere al detergente di risalire all'interno della lancia per effetto del raffreddamento:
• ripetere l'operazione 2 o 3 volte fintanto che alle erogazioni successive non vengano scaricati residui di latte.

La sostituzione di componenti e/o parti della macchina deve essere eseguita esclusivamente dal Tecnico Qualificato dal Costruttore.

Per nessun motivo l'Utente è autorizzato ad effettuare le operazioni di sostituzioni di componenti e/o parti della macchina.

9. MESSA FUORI SERVIZIO

E' necessario mettere fuori servizio la macchina richiedendo l'intervento del Tecnico Qualificato dal Costruttore poiché bisogna scollegare l'apparecchiatura dalla rete elettrica e idraulica, e svuotare dall'acqua tutti i circuiti interni.

La rimessa in servizio della macchina dopo questo periodo può essere eseguita solo da un Tecnico Qualificato dal Costruttore.

Per nessun motivo l'Utente è autorizzato ad effettuare le operazioni di dismissione per lunghi periodi e la rimessa in servizio della macchina.

10. SMANTELLAMENTO

Si consiglia di far eseguire lo smantellamento della macchina dal Tecnico Qualificato dal Costruttore.

11. SMALTIMENTO

11.1 Informazioni per lo smaltimento

Solo per l'Unione Europea e lo Spazio Economico Europeo.

Questo simbolo indica che il prodotto non può essere smaltito con i rifiuti domestici, ai sensi della Direttiva RAEE (2012/19/CE), della Direttiva sulle Batterie (2006/66/CE) e/o delle leggi nazionali che attuano tali Direttive.

Il prodotto deve essere conferito a punto di raccolta designato, ad esempio il rivenditore in caso di acquisto di un nuovo prodotto simile oppure un centro di raccolta autorizzato per il riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche (RAEE) nonché di batterie e accumulatori. Un trattamento improprio di questo tipo di rifiuti può avere conseguenze negative sull'ambiente e sulla salute umana a causa delle sostanze potenzialmente nocive solitamente contenute in tali rifiuti.

La collaborazione dell'utente per il corretto smaltimento di questo prodotto contribuirà a un utilizzo efficace delle risorse naturali ed eviterà di incorrere in sanzioni amministrative previste dalle norme vigenti. Per ulteriori informazioni sul riciclaggio di questo prodotto, contattare le autorità locali, l'ente responsabile della raccolta dei rifiuti, un rivenditore autorizzato o il servizio di raccolta dei rifiuti domestici.

Per lo smaltimento della macchina si consiglia di fare riferimento al Tecnico Qualificato dal Costruttore.

11.2 Informazioni ambientali

All'interno della macchina è presente una batteria a bottone al litio necessaria per la memorizzazione dei dati della macchina che è collocata nella scheda elettronica.

Smaltire la batteria in conformità alle regolamentazioni vigenti nel paese.

12. GLOSSARIO

In questo capitolo vengono elencati i termini non comuni o comunque con significato diverso dal comune.

Di seguito vengono spiegate le abbreviazioni utilizzate, ed il significato dei pittogrammi per indicare la qualifica operatore e lo stato della macchina, il loro impiego permette di fornire rapidamente ed in modo univoco le informazioni necessarie alla corretta utilizzazione della macchina in condizioni di sicurezza.

Pericolo

Una potenziale fonte di lesione o danno alla salute.

Zona pericolosa

Qualsiasi zona in prossimità di una macchina in cui la presenza di una persona costituisca un rischio per la sicurezza e la salute di detta persona.

Utente

La o le persone incaricate di far funzionare, di effettuare la manutenzione e la pulizia della macchina indicate in questo manuale.

Rischio

Combinazione della probabilità e della gravità di una lesione o di un danno per la salute che possano insorgere in una situazione pericolosa.

Riparo

Elemento della macchina utilizzato specificatamente per garantire la protezione tramite una barriera materiale.

Dispositivo di protezione individuale (DPI)

Attrezzatura indossata o tenuta dalla persona per la protezione della salute o della sicurezza.

Uso previsto

L'uso della macchina conformemente alle informazioni fornite nelle istruzioni per l'uso.

Tecnico Qualificato dal Costruttore

Persona specializzata, appositamente addestrata ed abilitata a effettuare operazioni di collegamento, installazione montaggio della macchina; utilizzare particolari attrezzature (sollevatori, muletti, ecc.); eseguire interventi di manutenzione, ordinaria o straordinaria particolarmente complicati o potenzialmente pericolosi per essere svolti dall'utente.

Qualifica dell'Utente

Livello minimo delle competenze che deve possedere l'operatore per svolgere l'operazione descritta.

Stato della macchina

Lo stato della macchina comprende la modalità di funzionamento e la condizione delle sicurezze presenti sulla macchina.

Rischio residuo

Rischi che permangono, malgrado siano state adottate le misure di protezione integrate nella progettazione della macchina e malgrado le protezioni e le misure di protezione complementari adottate.

Componente di sicurezza:

• destinato ad espletare una funzione di sicurezza;
• il cui guasto e/o mal funzionamento, mette a repentaglio la sicurezza delle persone.

13. INDICE ALFABETICO DEGLI ARGOMENTI

A

Accensione macchina 12

Acqua calda automatica 17

Acqua calda manuale 17

AEP versione 9

AL versione 9

Assistenza clienti 8

B

Batteria interna 24

C

Caffè - erogazione 14

Cappuccinatore 18

CE - marchio 10

Consigli 18

D

Dati tecnici 10

Destinazione d'uso 8

Dichiarazione di Conformità CE 3

Doccetta 23

DPI - Dispositivi di protezione 19

E

Emissioni 11

Emissioni elettromagnetiche 11

Emissioni sonore 11

F

Filtro cieco 23

Formazione utente 11

Funzionamento macchina 11

Funzioni di sicurezza 11

G

Garanzia 7

Gas - riscaldamento 12

Glossario 25

Glossario e pittogrammi 7

Gruppo AL 14

|

Identificazione della macchina 8

Identificazione macchina 10

Immagazzinam. macchina 10

Informazioni ambientali 24

Installazione 10

J

JUNIOR versione 14

L

Lavaggio cappuccinatore 23

Lavaggio doccetta e porta doccetta 23

Lavaggio filtri e portafiltri 23

Lavaggio gruppo erogazione 23

Lavaggio lancia vapore 24

M

Macinatura caffè 13

Malfunzionamenti e rimedi 21

Manuale Istruzioni - Aggiornamento 6

Manutenzione e pulizia 19

Manutenzione periodica 20

Marca/Modello macchina 10

Messa fuori servizio macchina 24

Messa in servizio 11

P

Parti di ricambio 24

Pittogrammi 7

Porta doccetta 23

Potenza assorbita 10

Precauzioni di sicurezza 11

Pulizia cappuccinatore 23

Pulizia macchina 22

R

Ricambi 24

Rimedi 21

S

SAE versione 9

Scaldatazze 18

Smaltimento macchina 24

Smantellamento macchina 24

Spegnimento macchina 12

T

Targhetta CE 10

V

Vapore 16

Vibrazioni 11

Voltaggio 10

Summary

1. INTRODUCTION 28

Dichiarazione di Conformità CE 25

Dichiarazione di Conformità CE 47

La base di appoggio della macchina deve essere perfettamente in bolla e senza irregolarità.

Dichiarazione di Conformità CE 69

E

ENTORNO ELECTROMAGNÉTICO

7.6.2 Lavagem do cappuccinatore

Dichiarazione di Conformità CE 113

E

Eliminação máquina

Emissões 121

Lavagem cappuccinatore 133
