Marca	Silverline
Modello	456932
Tipo di prodotto	Sega pneumatica taglia-lamiere (sega a sciabola)
Alimentazione	Aria compressa
Pressione massima di esercizio	6,3 bar
Portata d'aria	113 L/min (4 cfm)
Attacco aria	¼" BSP (due raccordi rapidi forniti)
Velocità a vuoto	10 000 giri/min
Capacità di taglio massima	1,5 mm (calibro 16)
Corsa	10 mm
Peso	0,67 kg
Livello di pressione sonora	78 dB(A)
Livello di potenza sonora	89 dB(A)
Emissioni vibratorie	23 m/s²
Diametro minimo del tubo	9,5 mm (3/8")
Funzioni principali	Taglio di lamiere metalliche, carrozzeria auto
Accessori inclusi	2 lame di ricambio, 2 guide lama, 2 chiavi maschio, 2 raccordi rapidi
Manutenzione e pulizia	Lubrificazione quotidiana con olio per utensili pneumatici; pulizia con spazzola morbida o panno asciutto
Sicurezza	Obbligatorio: protezione uditiva, occhiali, maschera respiratoria, guanti, casco
Ricambi e riparabilità	Lame di ricambio disponibili (rif. 633549); riparazione presso centro autorizzato Silverline
Garanzia	3 anni (registrazione entro 30 giorni su silverlinetools.com)

Domande frequenti - 456932 SILVERLINE

Quale pressione dell'aria utilizzare per la sega pneumatica Silverline 456932?

La pressione massima di esercizio è di 6,3 bar. Non superare mai questa pressione. Utilizzare un compressore con un regolatore per regolare la pressione secondo le esigenze.

Come installare una lama sulla sega?

Scollegare l'alimentazione dell'aria. Allentare la vite del coperchio del dispositivo di serraggio (8), poi le viti del serraggio (7). Inserire la lama (6) con i denti rivolti verso il coperchio, stringere le viti, chiudere il coperchio e verificare il fissaggio tirando saldamente.

Quale olio utilizzare per la lubrificazione?

Utilizzare esclusivamente olio per utensili pneumatici. Non utilizzare mai olio motore. Versare un cucchiaio di olio nell'ingresso dell'aria quotidianamente o installare un lubrificatore in linea.

Come regolare la velocità di taglio?

La velocità si regola variando la pressione dell'aria (senza superare 6,3 bar) e tramite il grilletto di comando della velocità (10). Premere delicatamente per avviare, quindi aumentare la pressione sul grilletto per maggiore velocità.

Cosa fare se l'utensile funziona lentamente o sembra grippato?

Controllare la pressione dell'aria (impostare a 6,3 bar). Se persiste, versare olio nell'ingresso dell'aria. Per un blocco, far funzionare a scatti. In caso di ruggine, colpire leggermente con un martello di gomma o far girare manualmente.

Come pulire e manutenere la sega pneumatica?

Scollegare l'alimentazione dell'aria. Pulire con una spazzola morbida o un panno asciutto. Per la manutenzione quotidiana, lubrificare con olio per utensili pneumatici. Installare un filtro/separatore d'acqua per evitare la corrosione.

Dove trovare pezzi di ricambio per la Silverline 456932?

Le lame di ricambio (confezione da 5, rif. 633549) e altri pezzi sono disponibili presso il rivenditore Silverline o su www.toolsparesonline.com.

Come registrare la garanzia di 3 anni?

Registrare il prodotto su silverlinetools.com entro 30 giorni dall'acquisto. Inserire i dati personali e quelli del prodotto. Riceverai un certificato PDF da conservare con la fattura.

Quali protezioni di sicurezza sono necessarie durante l'uso?

Indossare obbligatoriamente: protezione uditiva (livello sonoro fino a 89 dB(A)), occhiali di sicurezza, maschera respiratoria, guanti e casco per lavori in altezza. Controllare il fermo di sicurezza prima di ogni utilizzo.

Cosa fare in caso di perdita d'aria sulla sega?

Controllare tutti i raccordi: serrarli o utilizzare nastro PTFE (non fornito) sulle filettature. Se la perdita persiste, sostituire il pezzo difettoso. Scaricare l'aria residua dopo ogni utilizzo.

MANUALE UTENTE 456932 SILVERLINE

IT Seghetto pneumatico

NL Pneumatische carrosseriezaag

Grazie per aver acquistato questo utensile Silverline. Queste istruzioni contengono informazioni utili per il funzionamento sicuro ed affidabile del prodotto. Per essere sicuri di utilizzare al meglio il potenziale dell'utensile si raccomanda pertanto di leggere a fondo questo manuale. Conservare il manuale in modo che sia sempre a portata di mano e accertarsi che l'operatore dell'elettroutensile lo abbia letto e capito a pieno.

Descrizioni dei simboli

La targhetta sul vostro utensile può mostrare simboli. Questi rappresentano informazioni importanti riguardanti il prodotto o istruzioni sul suo utilizzo.

Indossare la protezione acustica

Indossare occhiali di protezione

Indossare una protezione per la respirazione

Indossare il casco

Indossare la protezione delle mani

Leggere il manuale di istruzioni

NON utilizzare con bombole di gas compresse!

Conforme agli standard legislativi e di sicurezza.

Protezione ambientale

I rifiuti elettrici non possono essere smaltiti con i rifiuti domestici. Riciclare dove esistono strutture idonee. Verificare con le autorità locali o con il vostro rivenditore per consigli sul riciclaggio.

Abbreviazioni tecniche

n_0	Velocità a vuoto
n Velocità nominale
psi Locuzione inglese che significa « libbre per pollice quadrato » (unità di misura della pressione nel sistema anglosassone)
∅	Diametro
/min or min^-1	Operazioni per minuto
BSP British Standard Pipe (standard britannico di filettatura)
dB(A) Livello sonoro in decibel (A ponderate)

Specifiche tecniche

Pressione max. di esercizio.... 6,3 bar (90 psi)

Consumo dell'aria 113 l/min.

Presa d'aria 1/4" BSP, fornita di 2 connettori rapidi maschi (EN-6 britannico ed EQ-4 europeo)

Diametro minimo tubo 9,5 mm

Velocità a vuoto 10.000 min ^1

Capacità di taglio 1,5 mm (Calibro 16)

Lunghezza corsa: 10 mm

Peso 0,67 kg

Come parte del nostro continuo sviluppo dei prodotti, le specifiche

dei prodotti Silverline possono variare senza preavviso.

Livelli di pressione del suono secondo la direttiva machine 2006/42/CE:

Informazioni sul suono e sulle vibrazioni:

Pressione del suono.... L _m = 78 dB(A)

Potenza del suono .... L _v,u = 89 dB(A)

Incertezza K=3 dB

Il livello di intensità del suono per l'operatore può superare i 85 dB (A), sono quindi necessarie delle misure di protezione dal suono

Valore totale vibrazione (somma vettoriale) secondo la direttiva machine 2006/42/CE:

Valore di emissione vibratoria ....a = 23,0 m/s ^2

Incertezza K = 1,5 m/s ^2

Silverline possono variare senza preavviso.

Rumore e vibrazioni

I livelli sonori e vibrazioni nella specifica sono determinate secondo la norma ISO 28927-3. Le figure date possono essere utilizzati per confrontare strumenti simili testati a questo standard. Questi dati possono essere utilizzati per valutare l'esposizione a livelli di rumore e vibrazioni.

Le cifre rappresentano il normale utilizzo per lo strumento in condizioni normali di lavoro. Un cattivo stato di manutenzione, lo strumento montato in maniera errata o usata impropriamente può produrre un aumento dei livelli di rumore e vibrazioni. Il periodo totale di lavoro che è possibile utilizzare questo strumento dovrà tener conto nei periodi in cui lo strumento è inattivo o spento. Permettere frequenti pause di riposo durante il funzionamento di questo strumento.

E' nell'interesse degli utenti per massimizzare la loro sicurezza usando l'attrezzatura di sicurezza giusla come protezione per le orecchie che proteggono contro il rumore forte o ripetitivo e guanti anti-vibrazione che riducono al minimo le vibrazioni. Non utilizzare lo strumento con le mani al di sotto di una temperatura normale, siccome vibrazioni avranno un effetto maggiore.

Suono

La direttiva sonora 2000/14/CE è stata introdotta per la protezione contro i rischi per la salute e la sicurezza che derivano, o possono derivare, dall'esposizione al rumore e il rischio di udito. La direttiva può essere utilizzata per definire esposizione al rumore ed i parametri fisici, quali la pressione acustica di picco e il livello di esposizione giornaliera e settimanale. Particolare attenzione dovrebbe essere presa al livello di esposizione e durata. Per ulteriori informazioni sulla direttiva 2003/10/CE rumore visila si prega di visitare L'Agenzia europea per la sicurezza e la salute sul lavoro www.osha.europa.eu

Vibrazione

Gli Agenti Europei Fisici (Vibrazioni) della direttiva 2002/44/CE è stata introdotta per controllare l'esposizione delle vibrazioni durante il lavoro. La direttiva consente agli utenti di strumenti di prendere decisioni informate sulla quantità di tempo impiegato nel lavoro. Coloro che operano regolarmente apparecchiature ad alta vibrazione per un periodo prolungato di tempo sono a più alto rischio di problemi di salute. ISO 28927-3 misura vibrazioni in tre direzioni che è conosciuto come Tri-assiale o somma di misura vettoriale. Durante il funzionamento di apparecchiature ad alta vibrazione assicurarsi di non superare i livelli di esposizione. Per maggiori dettagli su La vibrazione direttiva 2002/44/CE si prega di visitare L'Agenzia europea per la sicurezza e la salute sul lavoro www.osha.europa.eu

Norme generali di sicurezza

• Leggere ed assimilare le istruzioni di sicurezza prima di installare, utilizzare, riparare, mantenere l'utensile o cambiare accessori e lavorare accanto a questo utensile. La non osservanza delle seguenti istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.
• Qualsiasi intervento su questo utensili deve essere effettuato da personale qualificato
• Non modificare l'utensile. Le modifiche apportate potrebbero ridurre l'efficacia delle misure di sicurezza e aumentare quindi i rischi per l'operatore
  • Non disfarsi delle istruzioni di sicurezza; darle all'operatore
  • Non utilizzare questo utensile se danneggiato
• Gli utensili andrebbero ispezionati periodicamente per verificare che le prestazioni di esercizio e le marcature sull'utensile richieste dalla ISO 11148 siano ancora leggibili. L'utente dovrebbe contattare il produttore per procurarsi targhette sostitutive, se necessario

ATTENZIONE: Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con capacità fisiche o mentali ridotte o con mancanza di esperienza o di conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da una persona responsabile della loro sicurezza.

Pericolo di proiezione

• Un errore con il pezzo da lavorare o con gli accessori o con il montaggio dell'utensile, potrebbe causare la proiezioni di schegge od oggetti ad alta velocità
• Indossare sempre una protezione per gli occhi resistente agli impatti. Il grado di protezione richiesto dovrebbe essere valutato prima di ogni utilizzo
• Per lavori sopra la testa, utilizzare un casco/un elmetto da lavoro
• I rischi per terzi dovrebbero essere valutati in questo momento
  • Verificare che il lavoro sia ben assicurato

Pericoli di impigliamento

- Sussiste un pericolo di soffocamento, di asportazione del cuoio capelluto e/o lacerazione se non si evita il contatto dell'utensile e dei suoi accessori con vestiti, gioielli, capelli o guanti

Pericoli legati all'utilizzo dell'utensile

• L'utilizzo di questo utensile potrebbe esporre le mani dell'utente a pericoli di taglio, abrasione o bruciature
• Utilizzare quanti adatti per proteggere le mani durante l'utilizzo
• Gli addetti all'utilizzo e alla manutenzione dell'utensile devono essere fisicamente in grado di far fronte alla voluminosità, al peso e alla potenza dello stesso
• L'utensile va tenuto correttamente; tenersi pronti a reagire a qualsiasi movimento normale o improvviso e tenere sempre entrambe le mani disponibili
• Mantenere il corpo in equilibrio e i piedi ben piantati per terra
• Rilasciare il dispositivo Stop/Start in caso di interruzione dell'apporto di energia
  • Utilizzare i lubrificanti raccomandati dal produttore
• Utilizzare una protezione per gli occhi adeguata; si raccomandano inoltre guanti e abbigliamento protettivi adatti al tipo di lavoro
• Ispezionare il platorello dopo ogni uso. Non utilizzarlo, se rotto o danneggiato
• Evitare il contatto diretto con parti in movimento di modo da non pungersi o tagliarsi le mani o altre parti del corpo. Utilizzare dei guanti per proteggere le mani
• Non utilizzare non conduttivi per evitare che si formi carica elettrostatica
• Questo utensile non è pensato per essere utilizzato in atmosfere esplosive e non è isolato da eventuali contatti con fonti di elettricità
• Utilizzare un sistema di estrazione adatto al materiale da lavorare

Pericoli legati al lavoro continuato

• Utilizzando questo utensile in ambito lavorativo, si potrebbero sperimentare fastidi alle mani, alle braccia, alle spalle, al collo o alter parti del corpo
• Utilizzando questo utensile, l'operatore dovrebbe adottare una postura comoda e mantenere i piedi ben saldi sul pavimento senza mai perdere l'equilibrio. L'utente dovrebbe cambiare la postura durante progetti di lavoro di lunga durata; ciò potrebbe aiutare a evitare stress e fatica
• Se l'operatore dovesse sperimentare sintomi come persistente o ricorrente stress, dolore, palpitazioni, formicoli, intorpidimento, sensazione di bruciore o di rigidità, questi sintomi non dovrebbero essere ignorati. L'operatore dovrebbe informare il suo datore di lavoro e consultare un medico

Pericoli legati all'utilizzo di accessori

• Scollegare l'utensile dall'alimentazione prima di montare qualsiasi accessorio o di effettuare qualsiasi manutenzione ad esso collegata
• Evitare il contatto diretto con l'utensile inserito durante e dopo l'utilizzo, questo potrebbe essere bollente o affilato
• Utilizzare esclusivamente accessori di dimensioni e tipo raccomandati dal produttore dell'utensile; non utilizzare altri tipi di accessori

Pericoli connessi all'area di lavoro

• Il rischio di scivolare, di inciampare e di cadere è la causa più frequente di ferimento sul posto di lavoro. Prestare particolare attenzione alle superfici scivolose quando si utilizza l'utensile e al pericolo di inciampare su cavi e tubi
• Questo utensile non è pensato per essere utilizzato in atmosfere esplosive e non è isolato da eventuali contatti con fonti di elettricità
• Assicurarsi che non ci siano cavi elettrici, tubi del gas, ecc. che potrebbero essere pericolosi se danneggiati dall'utensile

Pericoli di fumi e polvere

• La polvere e fumi generati quando si utilizza questo utensile possono causare problemi di salute (ad esempio il cancro, difetti di nascita, asma e l' o dermatite), valutazione del rischio e l'attuazione di controlli adeguati per questi rischi sono essenziali.
• La valutazione del rischio dovrebbe includere polvere creata mediante l'uso dell'utensile e il potenziale per disturbare polvere esistente.
• Operare e manutenere l'utensile seguendo le istruzioni per minimizzare le emissioni fumi o polvere
• Dirigere il gas di scarico in modo da minimizzare il disturbo di polvere in un ambiente pieno di polvere.
• Se polvere o fumi vengono creati, la priorità è controllarli nel punto di emissione.
• Qualsiasi sistema di estrazione della polvere e qualsiasi equipaggiamento atto a proteggere dall'emissione di polvere o fumi, va utilizzato e manutenuto in maniera appropriata
• Selezionare, mantenere e sostituire l'accessorio inserito come raccomandato nel manuale di istruzioni, per evitare un inutile aumento di polveri o fumi.
• Utilizzare una protezione respiratoria secondo le istruzioni del datore di lavoro e come richiesto dalle norme di salute e sicurezza.

Pericoli connessi ai rumori

• L'esposizione ad alti livelli di rumore potrebbe causare la perdita permanente dell'udito e altri problemi quali il tinnito (ronzii, brusii e fischi nelle orecchie). Per questo una valutazione dei rischi e l'implementazione di controlli appropriate sono essenziali
• Dei controlli appropriate per ridurre I rischi possono includere azioni come l'utilizzo di materiali insonorizzanti per impedire al pezzo di "ronzare"
• Utilizzare una protezione per le orecchie seguendo quanto consigliato dal datore di lavoro e quanto richiesto dai regolamenti di salute e sicurezza sul posto di lavoro
• Utilizzare e provvedere al mantenimento di questo utensile seguendo le istruzioni contenute in questo manuale, per evitare un aumento innecessario dei livelli di volume
• Selezionare, mantenere e sostituire gli accessori e le componenti seguendo le istruzioni contenute in questo manuale, per evitare un aumento innecessario dei livelli di volume
• Se l'utensile è dotato di silenziatore, assicurarsi sempre che sia inserito e che funzioni quando l'utensile viene utilizzato

Pericoli connessi alle vibrazioni

Queste informazioni richiamano la vostra attenzione sui pericoli inerenti alle vibrazioni durante l'utilizzo dell'utensile e dovrebbero aiutarvi ad identificare le circostanze in cui l'operatore potrebbe trovarsi a rischio a causa dell'esposizione alle vibrazioni. Se il valore di emissione ottenuto utilizzando la ISO 28927-3 non rappresenta adeguatamente l'emissione delle vibrazioni negli utilizzi a cui è destinato l'utensile (e negli utilizzi impropri prevedibili), andrebbero fornite informazioni e avvertenze supplementari per poter riconoscere e alfrontare i pericoli correlate alle vibrazioni.

• L'esposizione alle vibrazioni può causare danni irreversibili ai nervi e alla circolazione delle mani e delle braccia
• Indossare guanti caldi quando si lavora in condizioni di freddo e mantenere le mani calde e asciutte
• In caso di intorpidimento, formicolii o dolore sulla pelle delle dita o delle mani, smettere di utilizzare l'utensile e informare il proprio datore di lavoro e consultare uno specialista
• Utilizzare e provvedere al mantenimento di questo utensile seguendo le istruzioni contenute in questo manuale, per evitare un aumento innecessario dei livelli di vibrazioni
• Mantenere l'utensile con una presa leggera ma sicura, tenendo conto delle forze di reazione delle mani, in quanto i rischi correlati con le vibrazioni aumentano con l'aumentare della forza della presa

Istruzioni di sicurezza specifiche

Istruzioni di sicurezza supplementari per utensili pneumatici

L'aria compressa può causare gravi danni fisici:

• Chiudere sempre l'alimentazione dell'aria, drenare la pressione dal tubo e scollegare dall'alimentazione di aria quando non si utilizza e prima di effettuare modifiche o riparazioni
  • Non dirigere mai l'aria compressa verso persone o animali
• I tubi in movimenti potrebbero causare ferimenti gravi. Verificare sempre che il tubo no presenti danni, che sia ben assicurato e che i raccordi siano in buone condizioni
• Quando si utilizzano i giunti di accoppiamento universali a denti vengono utilizzati, si dovrebbero installare dei perni di bloccaggio e dei cavi di sicurezza per evitare problemi di connessione tubo-utensile e tubo-tubo
• Non superare la pressione max. indicate sulla targhetta dell'utensile
  • Non trasportare mai gli utensili ad aria compressa per il tubo

Familiarizzazione Prodotto

1C

2L

3I

4V

5G

6L

7V

8V

9G

10G

11G

12G

13H

Destinazione d'uso

Sega reciproca, alimentata ad aria compressa da un compressore, per il taglio di lamiere sottili comunemente utilizzate nei veicoli.

Disimballaggio dell'utensile

• Estrarre con cura l'utensile dallo scatolo. Verificare di averlo disimballato completamente. Acquisire la necessaria familiarità con tutte le parti/funzionalità dell'utensile
• In caso di parti mancanti o danneggiate, sarà necessario far riparare o sostituire tali parti prima di utilizzare il prodotto

Prima dell'uso

Inserire il connettore veloce

NB: Questo utensile è dotato di due differenti connettori rapidi maschio

EQ-4 - normalmente utilizzato in Europa EN-6 - normalmente utilizzato in UK

EQ-4
Europa

EN-6 Regno Unito

Regno Unito

• Scegliere un connettore compatibile con il sistema di gonfiaggio utilizzato e installare come descritto sotto
• Applicare un nastro adesivo in PTFE (non incluso) alla filettatura della vite del connettore rapido (1). Ciò aiuterà a mantenere una sigillatura a tenuta d'aria
  NB: Applicare un nastro adesivo PTFE in senso orario, di modo che non si tolga quando si avvita il connettore nell'utensile.
• Rimuovere il tappo protettivo dalla presa d'aria
• Utilizzando una chiave per dadi (non inclusa) avvita il connettore rapido nella presa d'aria posizionata sulla base del manico
• Connettere alla sistema di gonfiaggio, pressurizzare con attenzione ed effettuare un controllo di perdite (ad es. spruzzando un po' di acqua saponata sulla parte esterna dei connettori)
• Il sistema di gonfiaggio connesso al connettore rapido femmina sarà adesso un raccordo a scatto per l'utensile

Montaggio di una lama

ATTENZIONE: Scollegare l'utensile dalla presa di aria prima di effettuare qualsiasi sostituzione della lama, regolazione o manutenzione.

1. Utilizzare le chiavi esagonali (11) fornite per svitare la vite del coperchio morsetto lama (8) per accedere al morsetto della lama
2. Svitare le viti di serraggio lama (7) di circa mezzo giro ciascuna
3. Inserire la lama (6) nel morsetto, facendo attenzione che passi completamente le viti di serraggio della lama
4. Controllare che i denti della lama siano rivolti verso il coperchio del morsetto della lama
5. Controllare che la lama sia sicura in posizione tirando con forza
6. Serrare le viti di fissaggio della lama, chiudere il coperchio e serrare la vite

Regolazione della guida

1. Allentare le viti della guida della lama (4)
2. Far scorrere la guida della lama (5) dentro o fuori, a seconda della necessità
3. Serrare le viti della guida della lama

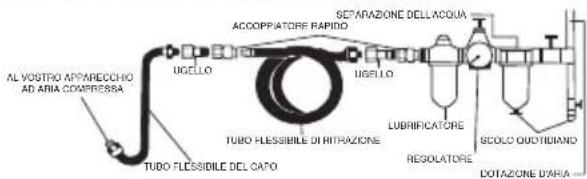

Connessione all'alimentazione d'aria

AL VOSTRO APPARECCHIO AD ANA COMPRESSA TUDO FLESSIDILE DEL OATO UGELLO TUBO FLESSIBILE DI HITRAZIONE UGELLO SETARAZIONE DELL'ACQUA AGCOPIATORE RAPIDO LUBRIFICATORE REGOLATORE SCOLO OUTIDIANO DOTAZIONE D'ARIA

• Questo utensile dovrebbe essere alimentato con aria compressa secca e pulita e dovrebbe essere dotato di un separatore e di un filtro.
• Non superare la pressione massima consigliata (vedi "Specifiche tecniche")
• Assicurarsi che l'acqua del sistema venga drenata giornalmente
• Assicurarsi che tutte le parti del sistema (tubi, accoppiatori, ecc.) siano adatte alla pressione da utilizzare

Impostazione potenza utensile

• La massima velocità / potenza massima possono essere regolati attraverso la riduzione / aumento della pressione di alimentazione dell'aria entro l'intervallo specificato in "Specifiche"
• Limitatore di pressione (2) può essere regolato con un cacciavite per limitare la velocità massima alternativo quando il grilletto di controllo velocità (10) è premuto a fondo
• Mentre si lavora con lo strumento, la regolazione della velocità può essere effettuata tramite il grilletto di controllo della velocità controllo della velocità in direzione della maniglia

Funzionamento

ATTENZIONE: Questo utensile potrebbe risultare pericoloso se la pressione dell'aria dovesse essere insufficiente e l'azione alternate rallenta o si ferma in modo imprevisto durante il funzionamento.

ATTENZIONE: Questo utensile crea bordi taglienti e trucioli di materiale e la temperatura della lama in funzionamento e del pezzo in lavorazione può divenire eccessivamente alta. Per questo motivo è sconsigliato toccarla.

ATTENZIONE: Non utilizzare questo utensile se il dispositivo di sicurezza (9) non funziona correttamente.

1. Tenere l'utensile per l'impugnatura (3) in modo che i denti della lama (6) puntino dal lato opposto rispetto all'operatore
2. Il grilletto di controllo velocità (10) dovrebbe essere posizionato sotto le dita
3. Il pollice dovrebbe avvolgersi attorno al corpo/all'impugnatura e le dita sul controllo della velocità con il fermo di sicurezza (9) tra il medio e l'indice
4. Senza applicare alcuna pressione sulla leva di regolazione velocità far scorrere il fermo di sicurezza verso la lama
5. L'operatore sentirà il grilletto di controllo velocità muoversi leggermente nella direzione del corpo/dell'impugnatura mentre la chiusura di sicurezza si rilascia
6. Premere delicatamente il controllo velocità
7. La lama si alterna. Premere il controllo della velocità per aumentare ulteriormente la velocità; rilasciare per diminuire la velocità
8. Prima di iniziare a tagliare, assicurarsi che la guida della lama (5) sia saldamente contro il pezzo
9. Una volta terminato il taglio, rilasciare il controllo della velocità e consentire alla sicura di ingaggiarsi

NB: NON lasciar funzionare la sega in modalità "rotazione minima" per un periodo prolungato di tempo. Ciò riduce la durata.

ATTENZIONE: Tenere presente che gli utensili ad aria possono tenere pressione residua dopo l'uso. Spurgare sempre la pressione dell'aria dall'utensile dopo aver spento l'alimentazione dell'aria

Accessori

- Una gamma di accessori, tra cui le lame di ricambio (633549 - confezione da 5), sono disponibili presso il vostro rivenditore Silverline. Pezzi di ricambio possono essere acquistati presso il vostro rivenditore Silverline oppure online su www.toolsparesonline.com

Manutenzione

ATTENZIONE: Scollegare sempre dall'alimentazione d'aria e depressurizzare prima di eseguire qualsiasi intervento di manutenzione.

Pulizia

- Tenere l'utensile sempre pulito. Lo sporco e la polvere potrebbero consumare le parti interne rapidamente e ridurre la vita in servizio della macchina. Pulire il corpo della macchina con una spazzola morbida o un panno asciutto.

IMPORTANTE: C'è ben poco che può andare male con un utensile ad aria e si deve rilevare che, quando un utensile ad aria non riesce a lavorare in genere è perché i meccanismi interni si sono corrosi a causa dello sporco, l'aria umida e la mancata osservanza delle istruzioni riportate di seguito.

Procedura di manutenzione giornaliera: Scollegare dall'alimentazione di aria, versare l'equivalente di un cucchiaio di olio nella presa d'aria. Azionare la macchina a bassa velocità per lubrificare a fondo.

1. Se la macchina è in uso costante o viene utilizzata per lunghi periodi, sarà necessario montare un filtro/un lubrificatore. Ci deve essere un filtro dell'aria montato in ogni momento
2. Usare olio per utensili ad aria. NON USARE ASSOLUTAMENTE OLIO NORMALE DA MOTORE
3. La mancata osservanza delle istruzioni operative e di manutenzione può invalidare la garanzia

Conservazione

- Conservare questo utensile con cura in un luogo sicuro, asciutto e lontano dalla portata dei bambini.

Smaltimento

NON smaltire il prodotto con rifiuti domestici

• Gli utensili ad aria possono contenere trace di oli o altri lubrificanti e vanno riciclati di conseguenza
• Contattare l'ente locale per lo smaltimento dei rifiuti e per informazioni sul modo corretto di disporre di elettroutensili o batterie

Risoluzione dei problemi

Problema Possibile causa Soluzione
L'utensile è lento	Pressione incorretta	Impostare la corretta pressione dell'aria secondo le specifiche tecniche
	Sporcizia all'interno del meccanismo	Versare l'olio nella presa d'aria come da istruzioni di manutenzione
	Blocco dell'aria	Attivare l'utensile per brevi periodi di tempo, per sbloccare il blocco
	Perdita d'aria	Controllare che i raccordi e I tubi non presentino perdite di aria e limitarle utilizzando un nastro PTFE o sostituendole
	Blocco filtro Rimuovere il connettore rapido (1) e il filtro
L'utensile si è inceppato	Sporcizia o ruggine nel meccanismo Prova le soluzioni per "L'utensile è lento"
	Sporcizia o ruggine nel meccanismo Tocca delicatamente con un martello di gomma
	Sporcizia o ruggine nel meccanismo	Libera il meccanismo, ruotando manualmente una volta disconnesso dall'alimentazione dell'aria
L'utensile non si ferma una volta rilasciato completa-mente l'interruttore	Valvola danneggiata o sede valvola dan-neggiata	Far riparare l'utensile da un centro specializzato Silverline
Se le soluzioni riportate nela tabella non dovessero essere sufficienti alla risoluzione del problema, contattare il fornitore o un centro assistenza autorizzato Silverline

Garanzia Silverline Tools

Questo prodotto Silverline è protetto da una garanzia di 3 anni

Per attivare la garanzia di 3 anni è necessario registrare il prodotto sul sito www.silverinetools.com entro 30 giorni dalla data d'acquisto. La data d'inizio del periodo di garanzia corrisponde alla data d'acquisto riportata sullo scontrino di vendita.

Registrazione dell'acquisto

Accedere al sito: silverlinetools.com e selezionare il tasto registra per inserire:

- Dati personali

- Informazioni sul prodotto

Una volta che queste informazioni sono state inserite, Il vostro certificato di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificato insieme alla ricevuta d'acquisto.

Termini e condizioni

Il periodo di garanzia decorre dalla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.

SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO

Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d'acquisto, sarà necessario restituirlo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.

Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d'acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:

Le richieste di indennizzo devono essere presentate durante il periodo della garanzia.

Affinché la richiesta sia approvata, è necessario presentare anche la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e il proprio nome e indirizzo.

Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.

Le richieste effettuate durante il periodo di garanzia saranno verificate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.

Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure.

Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.

La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.

Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile

gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.

Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools.

La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modificarli.

Cosa copre la garanzia:

La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.

Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.

Prodotti acquistati e utilizzati all'interno dell'Unione Europea.

Cosa non copre la garanzia:

La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:

La normale usura dei componenti per via dell'utilizzo del prodotto come indicato nelle istruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).

La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.

I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario.

L'uso del prodotto per fini non domestici.

La modifica o alterazione del prodotto.

Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools.

Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools). Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.

Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.

Dichiarazione di conformità CE

Il sottoscritto: Sig. Darrell Morris

come autorizzato di: Silverline Tools

Dichiara che il prodotto:

Questa dichiarazione è stata emessa unicamente sotto la responsabilità del produttore.

L'obiettivo della dichiarazione è in conformità con la pertinente Normativa di Armonizzazione dell'Unione.

Codice di identificazione: 456932

Descrizione: Seghetto pneumatico

Si conforma alle seguenti direttive

• Direttiva macchine 2006/42/CE

• EN11148-12:2012

La documentazione tecnica è conservata da: Silverline Tools

Data:25/06/13

Firma:

Darrell Morris

Direttore generale

Nome e indirizzo del fabbricante:

Powerbox International Limited, N°. Società 06897059. Indirizzo registrato:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Regno Unito.

Introductie

IT 3 anni di garanzia. Registra il tuo prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.
