Merk	Silverline
Model	456932
Producttype	Pneumatische plaatzaag (sabelzaag)
Voeding	Perslucht
Maximale werkdruk	6,3 bar
Luchtdebiet	113 L/min (4 cfm)
Luchtaansluiting	¼" BSP (twee snelkoppelingen meegeleverd)
Onbelast toerental	10 000 tpm
Maximale snijcapaciteit	1,5 mm (dikte 16)
Slaglengte	10 mm
Gewicht	0,67 kg
Geluidsdrukniveau	78 dB(A)
Geluidsvermogensniveau	89 dB(A)
Trillingsemissies	23 m/s²
Minimale slangdiameter	9,5 mm (3/8")
Hoofdfuncties	Zagen van metalen platen, autocarrosserie
Meegeleverde accessoires	2 reservebladen, 2 bladgeleiders, 2 inbussleutels, 2 snelkoppelingen
Onderhoud en reiniging	Dagelijkse smering met pneumatische olie; reiniging met zachte borstel of droge doek
Veiligheid	Verplicht dragen: gehoorbescherming, veiligheidsbril, ademhalingsmasker, handschoenen, helm
Reserveonderdelen en repareerbaarheid	Reservebladen beschikbaar (ref. 633549); reparatie door erkend Silverline-servicecentrum
Garantie	3 jaar (registratie binnen 30 dagen op silverlinetools.com)

Veelgestelde vragen - 456932 SILVERLINE

Welke luchtdruk moet ik gebruiken voor de pneumatische zaag Silverline 456932?

De maximale werkdruk is 6,3 bar. Overschrijd deze druk nooit. Gebruik een compressor met een regelaar om de druk aan te passen aan de behoeften.

Hoe installeer ik een blad op de zaag?

Koppel de luchttoevoer los. Draai de schroef van de kap van het spanmechanisme (8) los, daarna de spanschroeven (7). Plaats het blad (6) met de tanden naar de kap gericht, draai de schroeven aan, sluit de kap en controleer de bevestiging door stevig te trekken.

Welke olie moet ik gebruiken voor smering?

Gebruik uitsluitend pneumatische olie. Gebruik nooit motorolie. Giet dagelijks een eetlepel olie in de luchtinlaat of installeer een in-line smeersysteem.

Hoe stel ik de snijsnelheid in?

De snelheid wordt ingesteld door de luchtdruk te variëren (zonder 6,3 bar te overschrijden) en via de snelheidsregelhendel (10). Druk zachtjes in om te starten, verhoog vervolgens de druk op de hendel voor meer snelheid.

Wat moet ik doen als het gereedschap langzaam werkt of vast lijkt te zitten?

Controleer de luchtdruk (stel in op 6,3 bar). Als dit aanhoudt, giet dan olie in de luchtinlaat. Bij een blokkade, laat het apparaat schoksgewijs draaien. Bij roest, tik lichtjes met een rubberen hamer of draai handmatig rond.

Hoe reinig en onderhoud ik de pneumatische zaag?

Koppel de luchttoevoer los. Reinig met een zachte borstel of droge doek. Smeer dagelijks met pneumatische olie. Installeer een filter/waterafscheider om corrosie te voorkomen.

Waar vind ik reserveonderdelen voor de Silverline 456932?

De reservebladen (set van 5, ref. 633549) en andere onderdelen zijn verkrijgbaar bij uw Silverline-dealer of op www.toolsparesonline.com.

Hoe registreer ik de 3-jarige garantie?

Registreer uw product op silverlinetools.com binnen 30 dagen na aankoop. Voer uw persoonlijke gegevens en die van het product in. U ontvangt een PDF-certificaat dat u samen met uw factuur moet bewaren.

Welke veiligheidsbescherming is nodig bij gebruik?

Draag verplicht: gehoorbescherming (geluidsniveau tot 89 dB(A)), veiligheidsbril, ademhalingsmasker, handschoenen en helm voor werk op hoogte. Controleer de veiligheidsslot voor elk gebruik.

Wat te doen bij luchtlekkage op de zaag?

Controleer alle aansluitingen: draai ze vast of gebruik PTFE-tape (niet meegeleverd) op de schroefdraad. Als het lek aanhoudt, vervang dan het defecte onderdeel. Laat na elk gebruik de resterende lucht ontsnappen.

GEBRUIKSAANWIJZING 456932 SILVERLINE

Hartelijk dank voor de aanschal van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Gebruik NIET met persgascilinders!

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Pneumatisch gereedschap mag niet met het normale huisvuil worden weggegooid.

De machines bevatten olie en andere smeermiddelen. Vraag de plaatselijke

autoriteiten of winkelier om advies betreffende recyclen.

Technische afkortingen en symbolen

n_0	Onbelaste snelheid
n Snelheid
psi Pounds per square inch
∅	Diameter
/min or min ^1	Operaties per minuut
BSP British Standard Pipe (schroefdraad)
dB(A) Decibel geluidsniveau (A)

Specifications

Maximale gebruiksdruk: 6,3 bar

Luchtverbruik: 113 l/min

Luchtinlaat: ¼" BSP met twee mannelijke luchtslang snelkoppelingen (EN-6 'UK' en EO-4

'Europese' typen)

Minimale slang diameter: 9,5 mm

Onbelaste snelheid: 10000 min ^-1

Zaagcapaciteit: 1,5 mm

Slag lengte: 10 mm

Gewicht: 0,67 kg

Geluidsdruk niveau volgens de machine richtlijn 2006/42/EG:

Geluid en trilling:

Geluidsdruk L _pA : 78 dB(A)

Geluidsvermogen L _xx 89 dB(A)

Onzekerheid: 3 dB

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk.

Trilling waardes volgens de machine richtlijn 2006/42/EG:

Onzekerheid: 1,5 m/s²

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline

producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluid en trilling

• Geluid- en trillingsniveaus in de specificatie zijn vastgesteld volgens ISO 28927-3. De waarden kunnen gebruikt worden voor het vergelijken van soortgelijk gereedschap, getest naar deze norm en het beoordelen van de blootstelling aan geluids- en trillingsniveaus.
• De waarden gelden voor een normaal gebruik in normale werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus. Las tijdens het gebruik van de machine genoeg rustpauzes in waarin de machine onbelast draait of uitgeschakeld wordt.
• Maximaliseer de gebruikers veiligheid door het gebruik van de juiste veiligheidsuitrusting. Gehoorbeschermers en handschoenen beschermen u tegen het lawaai en de trillingen geproduceerd door de machine. Gebruik de machine niet onder een normale temperatuur waar trillingen een groter effect zullen hebben.

Geluid

• De geluidsrichtlijn werd geïntroduceerd voor de bescherming tegen gezondheids- en veiligheidsrisico door de blootstelling aan geluid gehoporrisico. De richtlijn kan gebruikt worden voor het bepalen van geluidsblootstelling en lichamelijke parameters als piek geluidsdruk en dagelijks en wekelijks blootstellingsniveau. Biedt vooral aandacht aan blootstellingsniveaus en -duur.
• Voor meer informatie met betrekking tot de richtlijnen 2003/10/EG en 2000/14/EG gaat u naar de volgende website voor veiligheid en gezondheid op het werk - www.osha.europa.eu

Trilling

- De trilling richtlijn 2002/44/EG werd geïntroduceerd voor het beheersen van trillingsniveaus op het werk. De richtlijn geeft machinegebruikers de macht keuzes te maken met betrekking tot gewerkte uren. Regelmatige gebruikers van machines met hoge trillingsniveaus lopen een hoger risico op gezondheidsproblemen. ISO 28927-3 meet trillingen in drie richtingen wat bekend staat als vector meeting. Let er bij het gebruik van machines met hoge trillingsniveaus op dat blootstellingsniveaus niet overschreden worden. . Voor meer informatie met betrekking tot de richtlijn gaat u naar de volgende website voor veiligheid en gezondheid op het werk - www.osha.europa.eu

Algemene veiligheid

• Bij de kans op meenvoudige gevaren, leest en begrijpt u de veiligheidsinstructies voor het installeren, gebruiken, repareren, onderhouden, het verwisselen van accessoires op of het werken in de buurt van de machine. Doet u dit niet, dan is de kans op serieuze verwondingen groot.
• De machine hoort alleen door gekwalificeerde/getrainde personen geinstalleerd, aangepast of gebruikt worden
• Modificeer de machine niet. Modificaties verminderen de effectiviteit van veiligheidsmaatregelen en vergroten het risico voor de gebruiker
• Gooi de veiligheidsinstructies niet weg
• Gebruik de machine niet wanneer deze beschadigd is
• Machines horen regelmatig geïnspecteerd te worden om te bevestigen dat de benodigde markeringen van dit ISO 11148 deel leesbaar op de machine gemarkeerd zijn. De gebruiker neemt wanneer nodig contact op met de fabrikant voor het verkrijgen van de juiste markeringslabels.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke bekwaamheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheid

Rondvliegende gevaren

• Het falen van het werkstuk, accessoires of de machine zelf kan resulteren in rondvliegende delen op hoge snelheid
• Draag te allen tijde gezichtsbescherming. De beschermingsgraad hoort voor elk gebruik vastgesteld worden
• Bij het gebruik boven het hoofd is het dragen van een veiligheidshelm aanbevolen
• Denk aan de veiligheid van anderen om u heen
  • Zorg ervoor dat het werkstuk goed vastgezet is

Verwikkelingsgevaar

- Stikken, scalperen en verwondingen zijn mogelijk het resultaat wanneer losse kleding, sieraden, haar en handschoenen niet weggehouden worden van de machine en de accessoires.

Gebruiksgevaren

• Het gebruik van de machine kan de gebruikers handen blootstellen aan gevaren als snij-, schuur- en brandwonden
• Draag geschikte handschoenen voor het beschermen van de handen
• Gebruikers horen fysiek in staat te zijn de machine te hanteren
• Houdt de machine juist vast zodat normale en plotselinge bewegingen met beide handen onder controle gehouden kunnen worden
  • Zorg voor een stevige en gebalanceerde houding
• Laat de start-en-stop hendel in het geval van een stroomstoring los
• Gebruik alleen smeermiddelen, aanbevolen door de fabrikant
• Het dragen van een veiligheidsbril is een must. Het dragen van beschermende handschönen en kleding is aangeraden
• Vermijdt direct contact met de bewegende onderdelen om verwondingen te voorkomen. Draag geschikte handschoenen voor het beschermen van uw handen
• Bij het gebruik op plastic of andere niet-geleidende materialen bestaat de kans op elektrostatische ontlading
• Een potentiele explosieve atmosfeer kan ontstaan door stof en damp resulterend uit schuur- of slijpenwerkzaamheden
• Gebruik stofontginning- of onderdrukkingssystemen, geschikt voor het te bewerken materiaal

Gevaar herhaalde bewegingen

• Bij het gebruik van de machine ervaart de gebruiker mogelijk ongemakken in de handen, armen, schouders of andere delen van het lichaam
• De gebruiker hoort tijdens het gebruik van een machine een comfortabele werkhouding aan te houden en bij langere gebruiksperiodes regelmatig van houding te wisselen om ongemak en vermoeidheid te voorkomen
• Het ervaren van de volgende symptomen hoort niet negeert te worden: terugkerend ongemak, pijn, tinteling, ongevoeligheid, stijfheid en brandend gevoel. De gebruiker hoort de werkgever te informeren en gezondheidshulp te raadplegen

Accessoire gevaren

• Ontkoppel de machine van de stroombron voor het verwisselen van accessoires
• Vermijdt contact met de accessoires tijdens en na gebruik, deze zijn mogelijk scherp en heet
• Maak enkel gebruik van accessoire maten en typen aanbevolen door de schuurmachinefabrikant

Werkplaats gevaren

• Misstappen, struikelen en vallen zijn de grootste werkplaatsongeluk-oorzaken. Ben bewust van gladde oppervlakken en gevaren, veroorzaakt door het gebruik van de machine en luchtslangen
• De machine is niet ontworpen voor gebruik in potentielen explosieve atmosferen en is niet geïsoleerd tegen contact met stroom
• Zorg ervoor dat de werkplaats vrij is van potentiele gevaren wanneer beschadigt door de machine als elektriciteitskabels, gasleidingen etc.

Stof en damp gevaren

• Stoffen en dampen zijn schadelijk voor de gezondheid en leiden mogelijk tot gezondheidsproblemen als kanker, zwangerschaps-/geboorteproblemen, astma en/of huidontsteking. Risicoafweging en bescherming tegen deze gevaren zijn essentieel
• Risicoafweging bevat de stof als resultaat van het gebruik van de machine en het potentiele gevaar van het bestaande stof
• Gebruik en onderhoud de machine als beschreven in deze handleiding om stof- en dampuitstoting te minimaliseren
• Richt de uitlaat zo dat de stofstoring in de met stof gevulde omgeving geminimaliseerd wordt
• De stof- of dampproductie hoort bij het uitstotingspunt aangepakt te worden
• De interne delen voor stof en dampopvanging, ontginning en onderdrukking horen juist gebruikt en onderhouden te worden als beschreven in de instructies van de fabrikant
• Om een onnodige verhoging in stof en dampuitstoting te voorkomen selecteert, onderhoud en vervangt u het gereedschap als aanbevolen
• In overeenstemming met uw werkgever draagt u een geschikt stofmasker als voorgeschreven door het gezondheids- en veiligheidsreglement

Geluidsgevaren

• Blootstelling aan hoge geluidsniveaus kan resulteren in piepende en fluitende geluiden in de oren en tevens permanente gehoorbeschadiging veroorzaken. Daarvoor horen deze gevaren onder controle gehouden te worden.
• Denk daarbij aan het dempen van materialen en het voorkomen van het klinken van het werkstuk
• Gebruik geschikte gehoorbescherming in overeenstemming met de werkgevers instructies en de gezondheids- en veiligheidsvoorschriften
• Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van geluidsniveaus te voorkomen
• Selecteert, onderhoud en vervangt u het gereedschap als aanbevolen in de handleiding om onnodige verhoging van geluidsniveaus te voorkomen
• Wanneer de machine is voorzien van een geluidsdemper, zorg er voor dat deze juist functioneert bij het gebruik van de machine

Trilling gevaren

De trillingen die niet geëlimineerd zijn door het ontwerp en de constructie blijven risicovol. Werkgevers kunnen zo de werkomstandigheden vaststellen waarin de werknemer een risico loopt op blootstelling aan trillingen. Wanneer het trilling niveau, verkregen met behulp van ISO 28927-3, niet overeenkomt met het werkelijke trilling niveau van de machine zal bijkomende informatie verstrekt worden zodat de risico's beoordeeld en behandeld kunnen worden

• Blootstelling aan trilling kan de zenuwen en bloedtoevoer in de handen en armen beschadigen
• Draag warme kleding bij het gebruik in koude omstandigheden en houd uw handen warm en droog
• Bij gevoelloosheid, tintelingen, pijn of wit worden van de huid in uw vingers of handen stopt u onmiddellijk met het gebruik van de machine, vertel uw werkgever en raadpleeg een dokter
• Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van trilling niveaus te voorkomen
• Houd de machine met een lichte maar veilige houvast vast waar trillingsniveaus over het algemeen hoger zijn bij een vaste houvast

Specifieke veiligheid

Veiligheid pneumatisch gereedschap

Lucht onder druk kan ernstige verwondingen veroorzaken:

• Schakel de luchttoevoer uit, voer luchtdruk in slangen af en ontkoppel het gereedschap van de luchttoevoer wanneer deze niet in gebruik is, voordat accessoires verwisseld worden en reparaties uitgevoerd worden
• Richt de lucht nooit op uzelf of anderen
• Zwepende slangen zijn erg gevaarlijk. Check altijd op beschadigde en losse slangen en aansluitingen
• Bij het gebruik van klauwkoppelingen horen vergrendelpinnen en veiligheidskabel gebruikt te worden om slangaansluiting fouten te voorkomen
• Overschrijdt de maximale luchtdruk, weergegeven op het gereedschap, niet
• Houdt pneumatisch gereedschap nooit bij de luchtslang vast

Productbeschrijving

1	Shelkoppeling
2	Druklimitatieschroef
3	Handvat
4	Zuagbladgeleider schroeven (x2)
5	Zuagbladgeleider
6	Zuagblad
7	Zuagblad klemschroeven (x2)
8	Zuagblad klem afdekschroef
9	Veiligheidspal
10	Snelheidscontrolehendel
11	Beskantsleutels (x2)
12	Reserve zaagbladgeleider
13	Reserve zaagbladen (x2)

Intentioneel gebruik

Pneumatische schuurmachine, aangedreven door een luchtcompressor, voor het snijden van metaal (bladmetaal, bouten/moeren, autopanelen, etc.)

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt

Voor gebruik

Het bevestigen van de snelkoppeling

Let op: De sleutel is voorzien van twee verschillende koppelingen

EQ-4 - gebruikt in Europa

EN-6 - gebruikt in de UK

EQ-4

Europa

- Selecteer de koppeling, passend bij het te gebruiken luchtsysteem en instaleer als beschreven:

1. Plaats PTFE-tape (niet inbegrepen) op het schroefdraad van de koppeling (5). Dit zorgt voor een luchtdichte afsluiting

Let op: Plaats de tape strak en met de wijzers van de klok mee zodat deze niet los raakt wanneer de koppeling op de machine wordt geschroefd

1. Verwijder de beschermende plug van de luchtinlaat
2. Draai de snelkoppeling met behulp van een steeksleutel (niet inbegrepen) op de luchtinlaat, aan de onderzijde van het handvat
3. Sluit de luchtslang aan, stel de juiste druk in en controleer op lekkages (bijvoorbeeld door het aanbrengen van een kleine hoeveelheid zeepwater op de buitenzijde van de koppelingen)
4. Luchtslangen met een bijpassende vrouwelijke snelkoppeling zijn op de machine vast te duwen

Het bevestigen van een zaagblad

WAARSCHUWING: Ontkoppel de machine van de luchttoevoer voor het verwisselen van het zaagblad, het maken van aanpassingen of het onderhouden van de machine

1. Draai de zaagblad klem afdekschroef (8) met behulp van de zeskantsleutels (11) los voor het verkrijgen van toegang tot de zaagbladklem
2. Draai de zaagblad klemschroeven (7) ongeveer een halve slag los
3. Plaats het zaagblad (6) volledig in de klem
4. Zorg ervoor dat de tanden van het zaagblad richting de klemafdekking wijzen
5. Draai de klemschroeven vast, sluit de afdekking en draai de schroef vast
6. Trek aan het blad om te controleren of het goed vast zit

Het verstellen van de geleider

1. Draai de zaagbladgeleider schroeven (4) los
2. Schuif de geleider (5) in de vereiste stand
3. Draai de schroeven vast

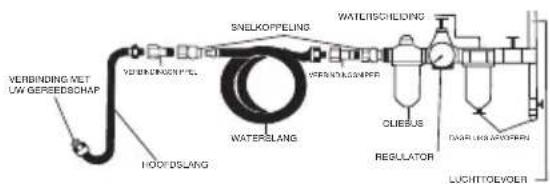

Aansluiting van de luchttoevoer

• Dit gereedschap hoort aangesloten te worden op een schone en droge luchttoevoer, met een interne olie en water scheider
• Laat de luchtdruk niet boven het maximum reiken (zie specificatie details)
• Zorg dat het water dagelijks uit de luchttoevoer wordt afgevoerd
• Zorg ervoor dat u de juiste onderdelen (slangen, bevestigingsonderdelen, etc.) heeft voor het gebruik van de benodigde luchtdruk

Het stellen van vermogen

• De maximale gereedschapssnelheid kan versteld worden door het verhogen of het verlagen van luchtdruk binnen het bereik gegeven in de specificaties
• De druk limitatieschroef (2) kan met behulp van een schroevendraaier gedraaid worden, om de maximale snelheid van de zaag te limiteren wanneer de hendel (10) volledig wordt ingeknepen
• Tijdens het gebruik van de machine wordt de snelheid door de snelheidscontrolehendel geregeld

Gebruik

WAARSCHUWING: De machine is erg gevaarlijk wanneer de luchtdruk tijdens gebruik zakt en de zaagsnelheid onverwachts daalt of stopt

WAARSCHUWING: De machine creëert scherpe randen en afvalmateriaal. De temperatuur van de zaag en het werkstuk zijn mogelijk te hoog om aan te raken

WAARSCHUWING: Gebruik de machine niet wanneer de veiligheidspal (9) niet juist functioneert

1. Houd de machine bij het handvat (3) vast zodat de tanden van het zaagblad (6) van u af wijzen
2. De snelheidscontrolehendel (10) hoort onder uw vingers te vallen
3. Uw duim hoort om het handvat heen te vallen en uw vingers liggen op de hendel met de veiligheidspal (9) tussen de middel- en wijsvinger
4. Schuif de veiligheidspal, zonder het uitoefenen van druk op de hendel, naar voren
5. U voelt de controlehendel wat naar binnen vallen
6. Knijp lichtjes zodat de hendel naar het handvat toe beweegt
7. De zaag start. Knijp de hendel verder in om de snelheid te verhogen. Laat de hendel los om de snelheid te verlagen en de machine te stoppen

8. Voordat u begint met zagen zorgt u ervoor dat de zaagbladgeleider (5) stevig tegen het werkstuk aan wordt gedrukt

9. Wanneer het zagen voltooid is laat u de hendel los zodat de veiligheidspal ingrijpt

Let op: Laat de machine niet langere tijd onbelast draaien. Dit vermindert de levensduur aanzienlijk

WAARSCHUWING: Pneumatische machines bevatten mogelijk achtergebleven luchtdruk. Verwijder deze luchtdruk nadat de luchttoevoer is uitgeschakeld

Accessoires

- Accessoires als doppen, doppen sets, verlengstaven, etc. zijn verkrijgbaar bij uw Silverline handelaar. Reserve onderdelen zijn verkrijgbaar bij uw Silverline handelaar of via www.toolsparesonline.com

Onderhoud

WAARSCHUWING: Ontkoppel de machine van de luchttoevoer voordat u de machine schoonmaakt of enig onderhoud uitvoert

Schoonmaak

WAARSCHUWING: Ontkoppel de machine van de luchttoevoer voordat u de machine schoonmaakt of enig onderhoud uitvoert

Schoonmaak

- Houd uw machine schoon. Vuil en stof kunnen de interne delen sneller doen slijten en de gebruiksduur aanzienlijk verminderen. Maak de behuizing met een zachte borstel of droge doek schoon

BELANGRIJK: Er is maar weinig wat fout kan gaan met uw pneumatisch gereedschap. Wanneer uw machine niet werkt is vieze en natte lucht en het niet opvolgen van de onderhoud instructies vaak de oorzaak

DAGELIJKS ONDERHOUD: Verwijder het gereedschap van de luchttoevoor, giet een kleine hoeveelheid olie in de luchtinlaat en laat de machine op lage snelheid roteren, zodat het interne mechanisme goed wordt gesmeerd

• Wanneer de machine in constant gebruik is of wanneer deze in lange periodes gebruikt wordt, hoort u een combi filter/smeermiddel te monteren. U hoort te allen tijde een luchtfilter aangesloten te hebben op de machine
• Gebruik gereedschapsolie. GEBRUIK ONDER GEEN ENKELE VOORWAARDEN NORMALE MOTOROLIE
• Wanneer u de instructies niet op volgt, kan dit resulteren in een ongeldige garantie

Opberging

- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op.

Verwijdering

• Pneumatische machines mogen niet met uw huishoudelijk afval worden weggegooid
• Pneumatische machine bevatten mogelijk sporen van olie en andere smeermiddelen
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van pneumatisch gereedschap

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
De machine werkt op een lage snelheid	Onjuiste druk Stel de juiste luchtdruk in
	Vuil in het mechanisme	Giet olie in de luchtinlaat als beschreven in de onderhoud-sparagraaf
	Lucht verstopping Knijp de trekker in korte stoten in
	Lucht lekkage	Controleer alle aansluitingen en de slang op lekkages en draai koppelingen vast met het gebruik van PTFE-tape
	Verstopping in de luchtfilter Verwijder	de snelkoppeling en maak de filter schoon
De machine loopt vast	Vuil of roest in het mechanisme	Probeer oplossingen ‘De machine werkt op een lage snelheid’
	Vuil of roest in het mechanisme Klop licht op de machine met een zachte hamer
	Vuil of roest in het mechanisme	Roteer het mechanisme handmatig met de machine ontkoppeld van de luchttoevoer
Hevige trilling wanneer de machine is ingeschakeld	Schuurvel onjuist bevestigd of beschadigd Bevestig het vel opnieuw of vervang het schuurvel
	Beschadigde steunschijf Vervang de steunschijf
	Gebogen as	Laat de machine repareren bij een geautoriseerd service center
De machine stopt niet wanneer de trekker losgelaten wordt	Koppelventiel O-ring of zitting beschadigt	Laat de machine repareren bij een geautoriseerd service center
Wanneer bovenstaande oplossingen niet werken neemt u contact op met de verkoper of een Silverline service center

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

- Uw persoonlijke gegevens

- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant.

Het hierboven beschreven voorwerp is conform de desbetreffende communautaire

harmonisatiewetgeving

Identificatienummer: 456932

Beschrijving: Pneumatische carrosseriezaag

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG

• EN11148-12:2012

De technische documentatie wordt bijgehouden door: Silverline Tools

Datum: 25-06-2013

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres: Powerbox,

Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Verenigd Koninkrijk

Wprowadzenie

NL 3 jaar garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
