Tipo di prodotto	Pompa acqua / gruppo fontana
Modello	Glassy Jet (riferimenti: 66559, 66560, 66561, 66562, 67306, 67307)
Alimentazione (Illuminazione)	24 V DC
Alimentazione (Funzione salto)	24 V DC (su alcuni modelli)
Consumo energetico totale	4,5 W (senza salto), 28,5 W (con salto)
Grado di protezione	IP68
Intervallo temperatura acqua	da 4 °C a 35 °C
Intervallo pH	da 6,9 a 7,8
Cloro libero	da 0,5 a 2,0 ppm
Salinità massima	2 g/L
Solidi disciolti totali massimi	2000 ppm
Durezza del calcio massima	1000 ppm
Filettatura raccordo acqua	1" G
Protocollo di controllo (Illuminazione)	DMX
Controllo funzione salto	Microinterruzioni controllate da relè
Livello massimo acqua sopra l'unità	4 cm sotto l'apertura del coperchio
Regolazione angolo getto d'acqua	da 30° a 90°
Ancoraggio installazione	Ancoranti chimici con barre filettate M10 AISI 316
Tipo di cavo elettrico	Cavo traente stagno pesante H07RN-F
Requisito fusibile	Fusibile da 2 A tra il relè e il cavo positivo della funzione salto
Requisito filtro	Filtro da 130 μm sull'alimentazione idrica
Manutenzione - Schiuma interna	Controllare dopo 2 anni, poi ogni 6 mesi
Manutenzione - Coppia vite coperchio	8 Nm
Driver DMX compatibile	Riferimenti Astralpool 66594 e 66595

Domande frequenti - Glassy Jet ASTRALPOOL

Qual è la tensione di alimentazione per la fontana Glassy Jet?

La tensione di controllo dell'illuminazione è 24 V DC. Per i modelli con funzione salto, anche il controllo del salto utilizza 24 V DC.

Come collego la funzione salto?

Collegare il cavo di controllo del salto (contrassegnato 24VDC - CUT) a un relè adatto. Installare un fusibile da 2 A nel collegamento tra il relè e il cavo positivo della funzione salto.

Quali sono i parametri di qualità dell'acqua richiesti?

L'acqua deve essere tra 4 °C e 35 °C, pH da 6,9 a 7,8, cloro libero da 0,5 a 2,0 ppm, salinità massima 2 g/L, TDS massimo 2000 ppm e durezza del calcio massima 1000 ppm.

Posso utilizzare la fontana a temperature di congelamento?

No. Se le temperature scendono sotto 4 °C, svuotare l'apparecchiatura per evitare danni da ghiaccio.

Come regolo l'angolo del getto d'acqua?

La fontana può essere inclinata ad angoli compresi tra 30° e 90°.

Cosa devo fare se il LED non si accende?

Controllare che il LED sia collegato correttamente (③). Verificare l'installazione e la programmazione dei moduli DMX e che si stia utilizzando un driver DMX Astralpool compatibile (rif. 66594 o 66595).

Con quale frequenza deve essere controllata la schiuma interna?

Controllare lo stato dei pezzi di schiuma interna 2 anni dopo l'installazione, poi ripetere ogni 6 mesi.

Qual è il grado di protezione del Glassy Jet?

L'unità è classificata IP68, il che significa che è a tenuta di polvere e può essere sommersa fino a 4 metri.

Che tipo di cavo elettrico devo usare?

Utilizzare cavo traente stagno pesante H07RN-F per i collegamenti. Tutti i collegamenti devono essere IP68 o riempiti di resina.

Come ancoro la fontana al fondo della piscina?

Cementare barre filettate M10 AISI 316 nel fondo della piscina. Fissare l'apparecchiatura utilizzando due dadi e una rondella sotto, e un dado e una rondella sopra per la livellatura.

MANUALE UTENTE Glassy Jet ASTRALPOOL

Dispositivi per fontane

[it]

MANUALE DI INSTALLAZIONE, ESERCIZIO E MANUTENZIONE

Glassy Jet

INDICE

1 SICUREZZA GENERALE 29

1.1 SICUREZZA ELETTRICA 29
1.2 SICUREZZA DURANTE L'USO E CONTATO CON ACQUA 29
1.3 SICUREZZA DURANTE L'ESERCIZIO E LA MANUTENZIONE 29

2 INSTALLAZIONE E MONTAGGIO 29

2.1 FISSAGGIO E LIVELLAMENTO DE DISPOSITIVO 30
2.2 COLLEGAMENTO 30

3 ESERCIZIO E MANUTENZIONE 31

3.1 ESERCIZIO 31
3.2 MANUTENZIONE 31

4 CARATTERISTICTECNICHE 32
5 FAQ 33
6 ETICHTETDELPRODOTTO 33
7 GARANZIA 33
8 AMBIENTE 34

1 SICUREZZA GENERALE

1.1 SICUREZZA ELETTRICA

• Per svolgere lavori di montaggio e manutenzione dei componenti, scollegare il dispositivo alla rete elettrica.
• Non toccare l'acqua né immershersi nell'acqua perché il disposativo è collegato all'alimentazione elettrica.
• Utilizzare cabaggio di tipo acquatico H07RN-F.

1.2 SICUREZZA DURANTE L'USO E CONTACTO CON ACQUA

• L'acqua dell'impianto del dispositivo deve soddisfare le seguenti condizioni:

Caratteristica dell'acqua	Valore minimo	Valore massimo
Temperatura	4 °C	35 °C
pH	6,9	7,8
Cloro libero residuo	0,5 ppm	2,0 ppm
Alcalinità totale (TAC)	80 ppm	120 ppm
Durezza del calcio (CH)	-	1.000 ppm
Salinità	-	2 g/l
Totale solidi dissolti (TDS)	-	2.000 ppm

• In caso di gelate con temperature inferiori a 4^ , svuotare il disposativo per evitare che si rompa a causa della formazione di ghiaccio al suo interno.
• Non manipolare le chiusure stagne di fabbrica. Il disposativo cui perdere la garanzia.

1.3 SICUREZZA DURANTE L'ESERCIZIO E LA MANUTENZIONE

• Non après né manipolare alcun componente del disposativo或者其他 quanto specificato nel presente manuale.
• Non manipolare il dispositivo con le mani umide o bagnate.
• L'accesso al dispositivo è di esclusiva competenza di personale autorizzato o tecniciabilitati. Non consentire l'accesso a persona non autorizzate o tecnicamente imprepare

2 INSTALLAZIONE EMONTAGGIO

AVVISI:

• Leggere attendamente l'intero manuale prima di procedere all'installazione del dispositivo

[it] Dispositivi per fontane

• Quando si prende in consegna il disposativo, verificare che si trovi in buone condizioni.
  Identificare tutti i componenti prima dell'installazione.

2.1 FISSAGGIO E LIVELAMENTO DE DISPOSITIVO

AVVISO: rischio di danni al dispositivo. L'altezza massima dell'acqua (7) per il funzionamento del dispositivo è di 4 cm al disotto dell'apertura della parte superiore del coperchio (1).

Componenti richiesti per il fissaggio del dispositivo (4):

Componente	Quantità
Ancoraggio chimico: capsula e asta filettata M10 AISI 316	3
Rondella pianà DIN 9021 Ø10 A4	6
Dado DIN 934 M10 A4	9

1) Fissare gli anticoraggi chimici al suolo.
2) Fissare e livellare il dispositivo in ciascuno dei loro punti di fissaggio con

• un gruppo costituito da dato e rondella nella parte superiore e
• un altro gruppo costituito da rondella e due dadi (dall'alto in basso) nella parte inferiore.

2.2 COLLEGAMENTO

AVVISO: rischio di anni al dispositivo. Pulire tutte le tubazioni prima del collegamento e della messa in funzione del dispositivo.

AVVISO: rischio di anni al dispositivo. Installare unhetto di 130 m a monte dell'entrata dell'acqua nel dispositivo.

AVVISO: rischio di anni al dispositivo. Eseguire tutti i collegamenti elettrici con giunzioni di resina o connettori IP68. Verificare che tutti i collegamenti IP68 siano chiusi correttamente e che impediscano l'accesso dell'accua.

I componenti elettrici possono danneggiarsi per inondazione e il dispositivo può perdere la garanzia.

AVVISO: rischio di danni al disposativo. Installare un fusibile da 2 ampere nel collegamento tra il relè e il cavo positivo di attivazione delle micro-interruzioni.

1) Modelli 66559, 66560, 66561 y 66562: collegare il cablaggio per il controllo dell'illuminazione. Identificazione dell'etichetta dell'estremità del cavo: 24 V DC - DMX (3), collegare al driver DMX).

2) Modelli 66560 y 66562: collegare il cablaggio per il controllo delle micro-interruzioni. Identificazione dell'etichetta dell'estremità del cavo: 24 V DC - CUT (①, collegare al relè di attivazione dell'interruzione).
3) Collegare l'ingresso idraulico (2,1^ )
4) Collegare una presa di terra all'ancoraggio del Glassy (8, collegare all'ancoraggio). Assicurarsi che la presa di terra soddisfi la normativa vigente nel Paese in cui si installa il prodotto.

3 ESERCIZIO E MANUTENZIONE

AVVISO: proteggere l'uscita dell'accua del dispositivo dal vento e non fare funzionare il dispositivo con venti forti.

Se la zona di installment del dispositivo è molto esposta al vento, è possibile che ciò influisca sull'uscita dell'acqua e che esta non sia uniforme lungo tutto il percorso (anche con venti moderati).

3.1 ESERCIZIO

AVVISO: rischio di danni al disposativo. Utilizzato unicamente driver DMX Astralpool compatibili con il proiettre del disposativo (riferimento driver DMX Astralpool: 66594 e 66595).

Il controlledo dell'illuminazione del dispositivo viene realizzato mediante il protocollo DMX.

Modelli 66560 y 66562: L'attivazione delle micro-interruzioni avviene per mezzo di un relè dimensionato secondo le caratteristiche tecniche del prodotto.

L'ambito di inclinazione del prodotto è compreso tra 30^ e 90^ (5).

3.2 MANUTENZIONE

Per la manutenzione dei componenti realizzati in acciaio inossidabile vedere il manuale allegato.

Controllare le condizioni degli espansi interni 2 anni dopo l'installazione del dispositivo. Dopo il primo controllo, svolgere la stessa verifica ad intervalli di sei mesi.

NOTA: le viti del coperchio inferiore devono essere serrate a 8N (9) per garantire la tenuta.

4 CARATTERISTICHE TECNICHE

	66559 Glassy S	66561 Glassy L	66560 Glassy S w.J/E	66562 Glassy L w.J/E	67306 Glassy S Without Led	67307 Glassy L Without Led
Tensione di'' comando dell'illuminazione	24 V CC				-
Tensione di'' comando delle micro-interruzioni	-		24 V CC		-
Potenza totale	4,5 W	4,5 W	28,5 W	28,5 W	-

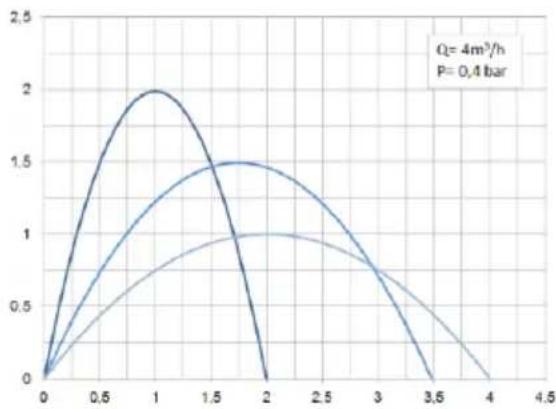

Traietorie del getto d'acqua per i modelli: 66559, 66560 e 67306 (x, y in metri, angoli di 75^ , 60^ e 45^ )

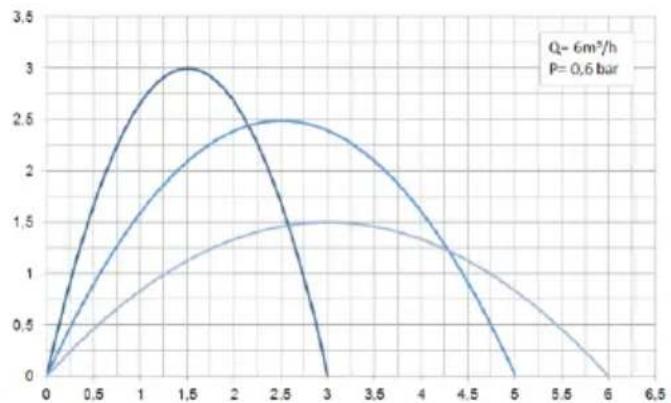

Traietorie del getto d'acqua per i modelli: 66561, 6662 e 67307 (x, y in metri, angoli di 75^ , 60^ e 45^ )

5 FAQ

Domanda

L'uscita dell'acqua del Glassy non è uniforme lungo tutto il percorso.

Risposta

Il flusso d'acqua all'uscita del Glassy è estremamente sensibile al vento (anche alle correnti d'aria moderate).

Proteggere il Glassy/DDle correnti d'aria.
- Verificare che gli espansi interni siano in buone condizioni e consentano il passaggio corretto dell'acqua (senza ostacoli)

Non si accende il LED del Glassy.

• Assicurarsi di avere collegato correttamente il LED (3).
• Controllare l'installazione e la programmazione dei moduli DMX.

Non si verificano micro-interruzioni.

• Assicurarsi di averere collegato correttamente la mezzaluna (1).
• Se l'attivazione delle micro-interruzioni avviene manualmente, controllare se l'installazione del relè è corretta.

In altri casi o se le risposte non risolvono i problema riscontrato, rivolgersi al servizio tecnico (vedere l'elenco delle sedi nel documento di garanzia del prodotto).

6 ETICHTTE DEL PRODOTTO

IP 68 4 m
Protezione IP68.	Non operativo T < 4 °C.	Gestione sicure di rifiuti elettrici ed elettronici Direttiva 2012/19/UE (RAEE/WEEE).	Lettura obbligatoria della documentazione del dispositivo.	Pericolo di scariche elettriche.

7 GARANZIA

Vedere il documento "Certificato garanzia dispositivi per fontane".

8 AMBIENTE

Al termine della vita utile di quello disposativo, gestirne correttamente i diversi componenti secondo la normativa in materia di gestione dei rifiuti vigente nel Paese in cui è installato.

[1it] Ci riserviamo il diritto diambiare totalmente o parzialmente le caratteristiche tecniche dei nostri prodotti o il contentuto di questo documento alla nessun preavviso.
