Tipo di prodotto	Termostato ambiente / Terminale di controllo
Marca	Carel
Modello	pAD
Tensione di alimentazione	24 Vac ±15% (50/60 Hz) o 31 Vdc ±29%
Consumo elettrico	Max 1,5 VA (AC) / 70 mA (DC)
Sensori integrati	Temperatura NTC (tutti i modelli), umidità (modelli ADPG, ADPH)
Interfaccia di comunicazione	RS485 (protocollo pLAN, Carel/Modbus)
Modalità di funzionamento	Riscaldamento, raffreddamento, umidificazione, deumidificazione, automatico
Regolazione del setpoint temperatura	Sì, tramite tasti UP/DOWN
Regolazione del setpoint umidità	Sì (modelli con sensore di umidità)
Programmazione oraria	2 fasce orarie per giorni lavorativi e weekend
Modalità notte (Sleep)	Sì, temporizzata fino a 9 ore
Display	LCD con icone (temperatura, umidità, modalità, orologio, allarmi)
Orologio tempo reale (RTC)	Sì (su modelli con backup RTC)
Gestione ventilatore	3 velocità manuali o automatiche
Allarmi	Visualizzazione allarmi del controllore pCO (offline, sonda difettosa, ecc.)
Protezione	IP30, classe III, grado di inquinamento II
Temperatura di funzionamento	0 a 50 °C
Umidità di funzionamento	10 a 85% UR (senza condensa)
Manutenzione	Pulizia con panno morbido, non utilizzare acqua o prodotti chimici
Sicurezza	Installazione da parte di personale qualificato, rispetto delle istruzioni di montaggio, protezione contro le scariche elettrostatiche
Peso	Non specificato (stima leggera, < 200 g)

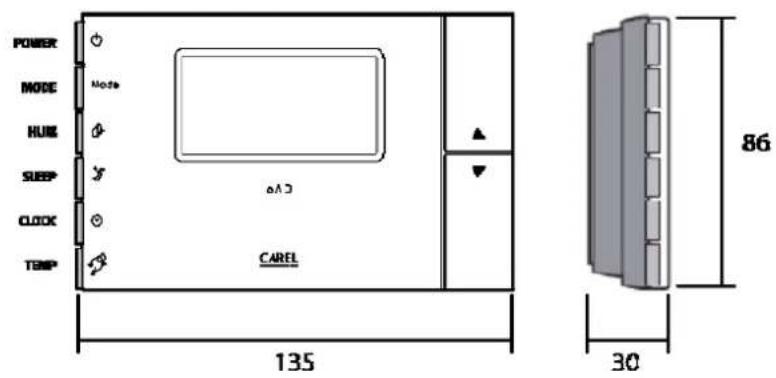

Dimensioni	Vedere schema nel manuale (montaggio a parete)

Domande frequenti - pAD Carel

Come accendere o spegnere il termostato pAD?

Per mettere l'impianto in funzione o in standby, premere il tasto POWER (KEY1). Una breve pressione attiva o disattiva temporaneamente il funzionamento (override). Una pressione di 3 secondi mette l'apparecchio in STAND BY permanente (visualizzazione 'OFF').

Come regolare la temperatura di setpoint?

Premere i tasti UP o DOWN. Il setpoint corrente viene visualizzato con il simbolo 'set' lampeggiante. Modificare il valore con gli stessi tasti. L'uscita avviene automaticamente dopo 3 secondi di inattività.

Come passare alla modalità riscaldamento o raffreddamento?

Premere più volte il tasto MODE (KEY2) fino a visualizzare il simbolo corrispondente (sole per riscaldamento, fiocco per raffreddamento). Le modalità disponibili dipendono dalla configurazione del controllore.

Come configurare l'orologio?

Tenere premuto il tasto CLOCK (KEY5) per 5 secondi. Il display mostra 'rtc' e l'ora lampeggiante. Utilizzare UP/DOWN per regolare le ore, quindi premere KEY5 per passare ai minuti, poi al giorno. Terminare premendo di nuovo KEY5.

Come programmare le fasce orarie?

Tenere premuto il tasto CLOCK (KEY5) per 3 secondi. Viene visualizzato il menu delle fasce orarie. Impostare ore, minuti e azione (ON, OFF o setpoint) per le 2 fasce dei giorni 1-5 e dei giorni 6-7. Utilizzare UP/DOWN per modificare e KEY5 per confermare e passare al passaggio successivo.

Come attivare la modalità notte (Sleep)?

Premere il tasto NIGHT (KEY4). Appare il simbolo 'luna' e il display mostra '1' (durata di un'ora). Per prolungare, premere di nuovo entro 3 secondi per aumentare la durata fino a 9 ore. La modalità regola automaticamente i setpoint per risparmiare energia.

Cosa significa l'allarme 'OLn' sul display?

L'allarme OLn significa 'Offline': la comunicazione tra il pAD e la rete pLAN è interrotta. Verificare le connessioni seriali e l'alimentazione del controllore.

Come pulire il terminale pAD?

Utilizzare un panno morbido e asciutto per pulire il display. Non utilizzare mai acqua, solventi o prodotti chimici aggressivi che potrebbero danneggiare l'apparecchio.

Quali sono le precauzioni di installazione?

L'installazione deve essere eseguita da personale qualificato. Spegnere l'alimentazione prima di qualsiasi intervento. Evitare luoghi umidi, polverosi, esposti al sole o vicini a fonti di calore. Rispettare i limiti di temperatura e umidità. Utilizzare un trasformatore di sicurezza.

Cosa fare se il display mostra '888' all'avvio?

La visualizzazione di '888' per alcuni secondi all'avvio è normale. Indica che il pAD sta cercando il controllore pCO connesso sulla rete. Se persiste in modo anomalo, verificare il collegamento seriale e l'alimentazione.

MANUALE UTENTE pAD Carel

CAREL basa lo sviluppo dei suiotti su una esperienza pluridecennale nel Campo HVAC, sull'investimento continuo in innovazione technologica di prodotto, su procedure e processi di qualità rigorosi con test in-circuit e funzionali sul 100% della sua produzione, sulle più innovative technologie di produzione disponibili nel mercato. CAREL e le sue filiali/affilate non garantiscono tuttavia che tutti gli aspetti del prodotto e del software incluso nel prodotto risponderanno alle esigenze dell'applicazione finale, pur esesso il prodotto costruito seconde le tecniche dello stato dell'arte.

Il cliente (costrutto, progettista o installmentere dell'equipaggiamento finale) si assume agli responsabilità e rischio in relazione alla configurazione del prodotto per il raggiungimento dei risultati previsti in relazione all'installazione e/o equipaggiamento finale specifico.

CAREL in quello caso, previ accordi specifici, più intervenire comme consulente per la Buona riuscita dello start-up macchina finale/applicazione, ma in nessun caso più essere ritenuta responsable per il buon funzionamento del equipaggiamento/impianto finale.

Il prodotto CAREL è un prodotto avanzato, il cui funzionamento è specificato nella documentazione tecnica fornita col prodotto o scaricabile,anche anteriamente all'acquisto,dal sito internet www.carel.com.

Ogni prodotto CAREL, in relazione al suo avanzato livello technologico, necessita di una fasse di qualifica / configurazione / programmazione / commissioning affinché possa funzionare al meglio per l'applicazione specifica. La mancanza di tale fase di studio, come indica nel manuale, può essere malfunzionamenti nei prodotti finali di cui CAREL non potra essere ritenuta responsable.

Soltanto personale qualificato cui installare o eseguire interventi di assistenza tecnica sul prodotto.

Il cliente finale deve usare il prodotto solo nelle modalità descritte nella documentazione relativa al prodotto stesso.

Senza che ci di esclude la doverosa osservanza di ulteriori awertenze presente nel manuale, si evidenza che e in agli caso necessario, per ciascun Prodotto di CAREL:

• Evitare che i circuiti elettronici si bagnino. La pioggia, l'umidità e tutti i tipi di liquidi o la condensa contengono sostane minerali corrosive che possono danneggiare i circuiti elettronici. In agli caso il prodotto va usato o stoccato in ambienti che rispetto an i limiti di temperatura ed umidità specificati nel manuale.
• Non installare il disposivo in ambienti particolarmente caldi. Temperature troppo elevate possono ridurre la durata dei dispositivi elettronici, danneggiari e deformare o fondere le parti in plastica. In agli caso il prodotto va usato o stoccato in ambienti che rispetto i limiti di temperatura ed umidità specificati nel manuale.
  Non tentare di apririe il dispositivo in modi diversi da quelli indicati nel manuale.
• Non fare cadere, battere o scuotere il dispositivo, poiché i circuiti intermi e i mecanismi potrebbero subire danni irreparabili.
  Non usare prodotti chimici corrosivi, solventi o detergenti aggressivi per pulire il disposivo.
• Non utilizzato il prodotto in ambiti applicativi diversi da quanto specificato nel manuale tecnico.

Tutti i suggerimenti sopra riportati sono validi altresi per il controllo, schede seriali, chiavi di programmazione o comunique per qualunque altri accessori del portfolio prodotti CAREL.

CAREL adotta una politica di continu sviluppo. Pertanto CAREL si riserva il diritto di effettuare modifiche e miglioramenti a qualiasi prodotto descritto nel presente documentoenza previo preavviso.

I dati tecnici presenti nel manuale possono subire modifiche segenza obbligo di preawiso

La responsabilità di CAREL in relazione al proprio prodotto è regolata delle condizioni generali di contratto CAREL editate nel site www.carel.com e/o da specifici accordi con i clienti; in particolare, nella misura consentita nella normativa applicabile, in nessun caso CAREL, i sui dipendenti o le sue filiali/affilate saranno responsabili di eventuali mancati guidagni o vendite, perdite di dati e di informazioni,osti di merci o servizi sostitutivi, danni a cose o persona, interruzioni di attività, o eventuali danni diretti, indiretti, incidentali, patrimoniali, di copertura, puniti, speciali o consequencesi in qualunque modo causati, siano essi contrattuali, extra contrattuali o dovuti a negligenza o altra responsabilità derivanti dall'installazione,utilizzo o impossibilità di utilizzo del prodotto,anche se CAREL o le sue filiali/affilate siano state avvisate della possibilità di danni.

SMALTIMENTO

INFORMAZIONE AGLI UTENTI PER IL CORRETTO TRATTAMENTO DEI RIFIUTI DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE (RAEE)

In riferimento alla Direttiva 2002/96/CE del Parlamento Europeo e del Consiglio del 27 gennaio 2003 e alle relative normative nazionali di attuazione, Vi informiamo che:

sussiste I'obbligo di non smaltire i RAEE come rifiuti urbani e di effettuare, per detti rifiuti, una racolta separata;
per lo smaltimento vanno utilizzati i sistemi di raccolta pubblici o privati previsti alla leggi locali. E inoltre possiblo riconsegnare al distributore l'apparecchiatura a fine vita in caso di acquisto di una nuova;
- questa apparecchiatura pourrait tenere sostanze pericolose: un uso impropero o uno smaltimento non corretto potrebbe averere effetti negativi sulla salute umana e sull'ambiente;
- il simbolo (contentatore di spazzatura su ruote barrato) riportato sul prodotto o sulla confazione e sul foglio istruzioni indica che l'apparecchiatura è stata immessa sul mercato dopo il 13 agosto 2005 e che delve essere oggettodi di raccolta separata;
- in caso di smaltimento abusivo dei rifiuti elettrici ed elettronici sono previste sanzioni stabilite delle vigenti normative locali in materia di smaltimento.

Indices

1. INTRODUZIONE 9

1.1 Presentazione pAD 9
1.2 Funzioni principali pAD 9
1.3 ModellipAD 9

1. INTERFACCIA UTENTE 9

2.1 Indicazioni display 9
2.2 Interfaccia utente standard 9
2.3 Principali funzioni alternative dei tasti 9

1. INSTALLAZIONE 10

3.1 Istruzioni per il montaggio e l'installazione. 10
3.2 Concessioni di alimentazione 10
3.3 Interfaccia seriale 10
3.4 Awertenze per I'installazione 10

1. CONFIGURAZIONE ED AVVIO 11

2. FUNZIONI 12

5.1 ON/STAND BY del dispositivo 12
5.2 Raffreddamento 12
5.3 Riscaldamento 12
5.4 Impostazione set point di temperatura 12
5.5 Umidifica 13
5.6 Deumidifica 13
5.7 Impostazione set point di umidita 13

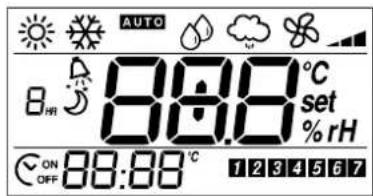

5.8 Modalità notturna (Sleep) 13
5.9 Regolazione dell'orologio 13
5.10 Fasce orarie 14

1. LISTA ALLARMI 14

2. CARATTERISTICHE TECNICHE 15

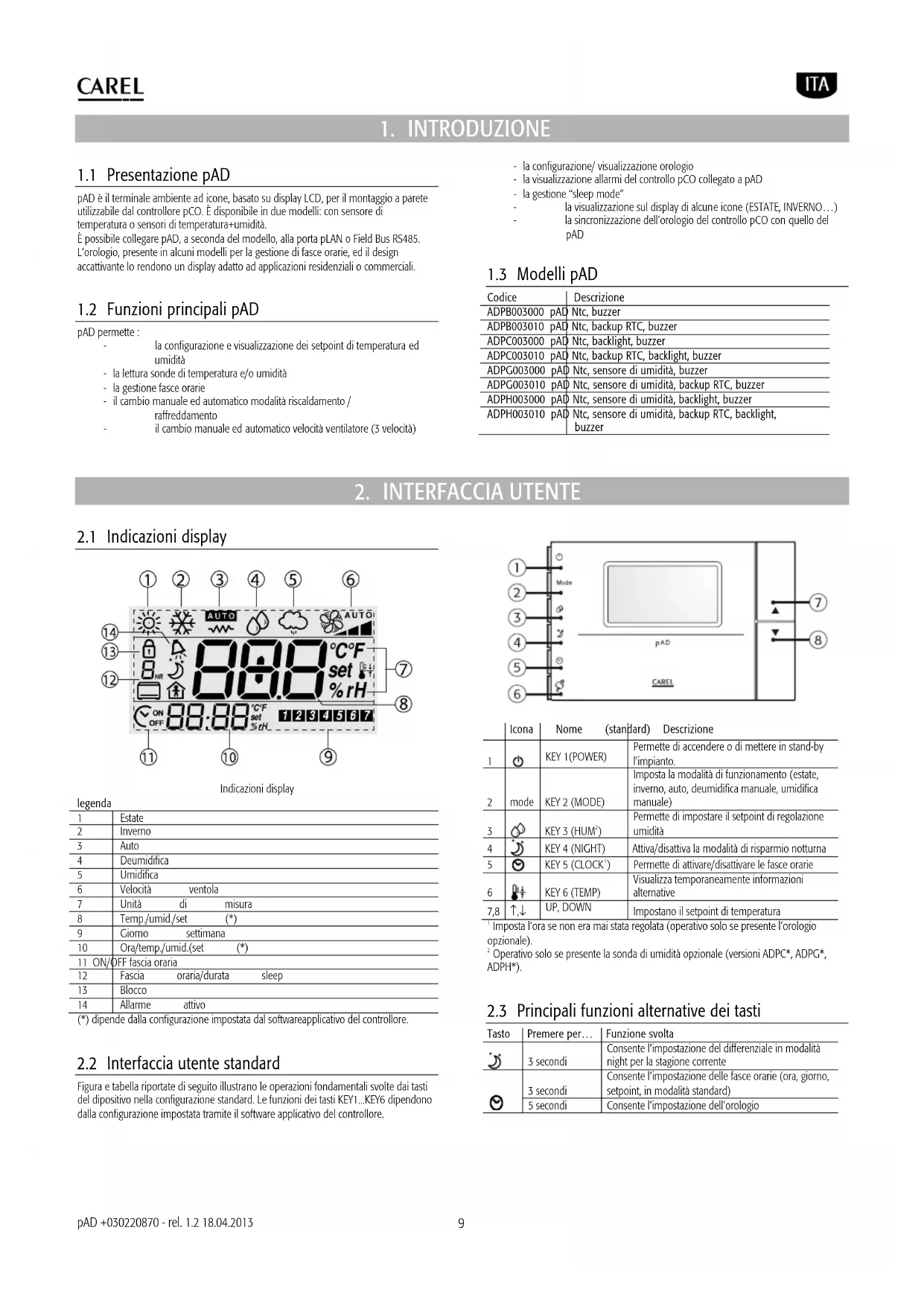

1. INTRODUZIONE

1.1 Presentazione pAD

pAD é il terminale ambiente ad icone, basato su display LCD, per il montaggio a parete utilizzabile dal controllore pCO. É disponible in due modelli: con sensore di temperatura o sensori di temperatura+umidità. É possiblo collegare pAD, a seconda del modello, alla porta pLAN o Field Bus RS485. L'orologio, presente in alcuni modelli per la gestione di fasce orarie, ed il design accattivante lo rendono un display adatto ad applicazioni residenziali o commerciali.

1.2 Funzioni principali pAD

pAD permutation :

la configurazione e visualizzazione dei setpoint di temperatura ed umidita

• lalettura sonde di temperatura e/o umidita
• la gestione fasce orarie
• il cambio manuale ed automatico modalità riscaldamento / raffreddamento

• il cambio manuale ed automatico velocità ventilatore (3 velocità)

• la configurazione/ visualizzazione orologio

• la visualizzazione allarmi del controllo pCO collegato a pAD
• la gestione "sleep mode"
  la visualizzazione sul display di alcune icone (ESTATE, INVERNO...)
• la sincronizzazione dell'orologio del controllo pCO con quello del pAD

1.3 Modelli pAD

Codice	Descrizione
ADPB003000 pAD	Ntc, buzzer
ADPB003010 pAD	Ntc, backup RTC, buzzer
ADPC003000 pAD	Ntc, backlight, buzzer
ADPC003010 pAD	Ntc, backup RTC, backlight, buzzer
ADPG003000 pAD	Ntc, sensore di umidità, buzzer
ADPG003010 pAD	Ntc, sensore di umidità, backup RTC, buzzer
ADPH003000 pAD	Ntc, sensore di umidità, backlight, buzzer
ADPH003010 pAD	Ntc, sensore di umidità, backup RTC, backlight, buzzer

2. INTERFACCIA UTENTE

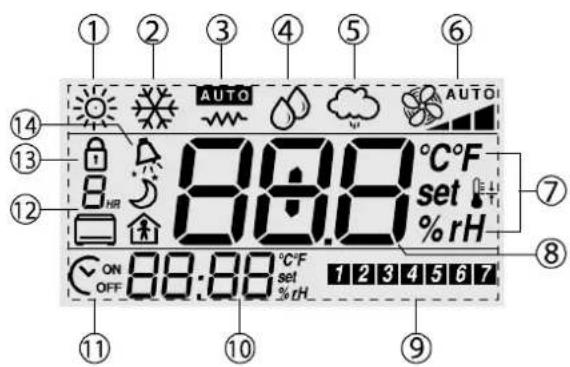

2.1 Indicazioni display

Indicazioni display

legenda

1	Estate
2	Inverno
3	Auto
4	Deumidifica
5	Umidifica
6	Velocitàventola
7	Unitàdi misura
8	Temp./umid./set(*)
9	Giorno settimana
10	Ora/temp./umid.(set*)
11 ON/OFF fascia oraria
12	Fasciaoraria/duratasleep
13	Blocco
14	Allarmeattivo

(*) dipende alla configurazione impostata dal softwareapplicativo del controlo.

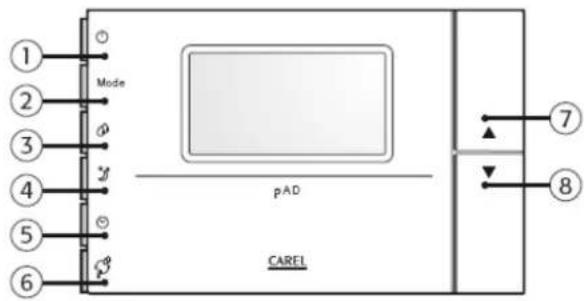

2.2 Interfaccia utente standard

Figura e tabella riportate di seguito illustrano le operazioni fondamentali svolte dai tasti del dipositivo nella configurazione standard. Le funzioni dei tasti KEY1...KEY6 dipendono alla configurazione impostata tramite il software applicativo del controllore.

	Icona	Nome (standard)	Descrizione
1	O	KEY 1(POWER)	Permette di accendere o di mettere in stand-by l'impianto.
2	mode	KEY 2 (MODE)	Imposta la modalità di funzionamento (estate, inverno, auto, deumidifica manuale, umidifica manuale)
3	O	KEY 3 (HUMF)	Permette di impostare il setpoint di regolazione umidità
4	O	KEY 4 (NIGHT)	Attiva/disattiva la modalità di risparmio notturna
5	O	KEY 5 (CLOCK')	Permette di attivare/disattivare le fasce orarie
6	O	KEY 6 (TEMP)	Visualizza temporaneamente informazioni alternative
7,8	↑,↓	UP, DOWN	Impostano il setpoint di temperatura

Imposta l'ora se non era mai stata regolata (operativo solo se presente l'orologio opzionale).
^2 Operativo solo se presente la sonda di umidità opzionale (versioni ADPC, ADPG, ADPH*).

2.3 Principali funzioni alternative dei tasti

Tasto	Premere per...	Funzione svolta
	3 secondi	Consente l'impostazione del differenziale in modalità night per la stagione corrente
	3 secondi	Consente l'impostazione delle fasce orarie (ora, giorno, setpoint, in modalità standard)
	5 secondi	Consente l'impostazione dell'orologio

3. INSTALLAZIONE

3.1 Istruzioni per il montaggio e l'installazione.

Togliere l'alimentazione prima di intervenire sul dispositorio in fase di montaggio, manutenzione e sostituzione.

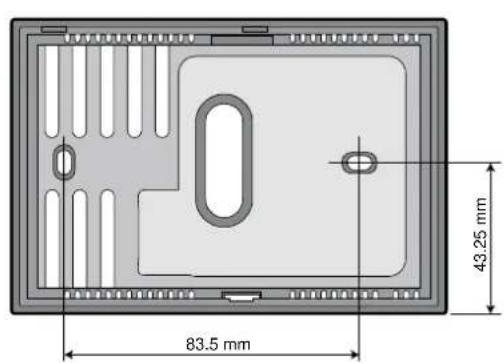

La distanza dei fori di montaggio è studiata per poter fissare il dispositivo ad una scatola da incasso conforme alle normative CEI C.431 - IEC 670. Se esta non è presente, usare i fori di montaggio sul guscio come guida per la foratura sul muro e utilizzato poi il kit di viti e tasselli in dotazione. I cavi di collegamento devono passareattraverso il foro presente nel centro del guscio posteriore del dispositivo, e devono venire fissati amorsetti posti sul guscio stesso.

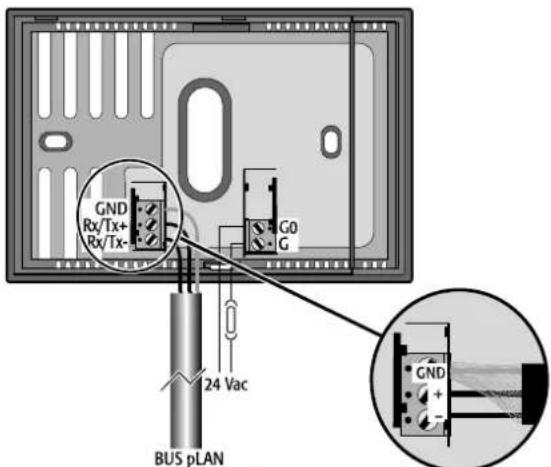

Vista interna del guscio posteriore

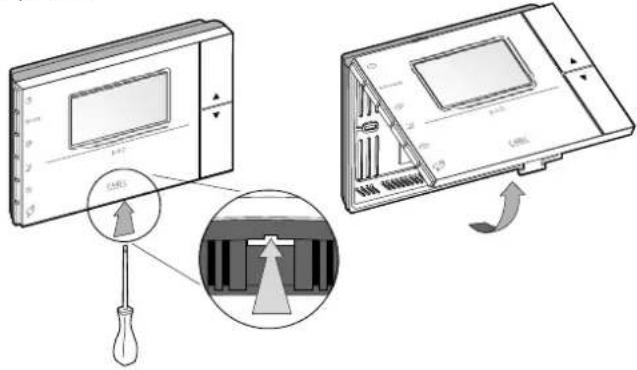

Per accedere ai morsetti di connessione e necessario sganciare il guscio posteriori facendo leva sull'apposita linguetta. L'apertura e la chiusura del dispositorio devono avvenire applicando un movimento "a cerniera" facendo perno sul lato superiore dello strumento e sollevando quello inferiore. In fase di chiusura fare attenzione che i permi sulla schedà si infilino nei correspondenti morsetti, e che i cavi non ostacolino l'operazione.

Vista inferiore

Adottare precazioni contro le scariche elettrostatiche nel maneggiare la scheda. Non avicinarsi con le dit a i componenti elettronici montati sulle schede per evitare scariche elettrostatiche dell'operaatore verso i componenti stessi.

3.2 Connessioni di alimentazione

Rispettare le seguenti prescrizioni:

I terminali di alimentazione del disposito sono chiamati G e G0. La connessione avviene tramite morsetti a vite a 2 vi fi satti sul retro a muro dello strumento. Utilizzare cavi con sezione da 0,5 a 1,5 mm².
- Un fusible obbligatorio dedicato da 250 mAT delve essere più esternamente tra l'alimentazione ed il terminale G;
utilizzare un trasformatore di sicurezza in classe 2 di almeno 4 VA.

Se il trasformatore o alimentatore utilizzato per il disposizione è lo stesso anche per i controlli collegati tramite linea seriala, alla il terminale G0 del pAD delve essere connesso alla linea G0 dei controlli.
- Attenzione: nel caso in cui si richiesta la messa a terra di un terminale di alimentazione, deve essere quello a terra il terminale G0 (e NON il terminale G), sia per il PAD che per gli altri dispositi alimentati.
- Quando pAD è alimentato in corrente continua ancè i controlli collegati tramite interfaccia serialè devono venire alimentati in corrente continua. Se i controlli collegati non possono essere alimentati in corrente continua (vedi il manuale dei controlli stessì) alla neppure pAD può essere alimentato in corrente continua.
L'alimentatore o il trasformatore di alimentazione utilizzato deve garantire un isolamento doppio o rinforzato tra la rete a tensione pericolosa ed il terminale.

3.3 Interfaccia seriale

pAd utilità un'interfaccia seriale RS485 per la comunicazione con controllori, tramite morsetti removibili a 3 viè.

Utilizzare un doppio ritorto schermato, AWG20-22 con lunghezza totale della rete non superiore a 500 m. La capacità tra i cavi non deve essere maggiore di 90 pF/m.

Per raggiungere la lunghezza massimautilizzareuna topologiaabus con

diramazioni che non superino 15 m.

Ulteriori limitazioni della lunghezza possono essere imposte da ambienti particolarmente disturbati dal punto di vista elettrico. Consultare il manuale del controllore utilizzato per determinarne i collegamenti.

Protocoli supportati:

• protocollo pLan via RS485. La rete pLAN é costituá da più controllori e terminali collegati in rete che interagiscecono tra loro scambiando variabili e informazioni. Il limite fisico di unità è 32 di cui al massimo 30 pAD.
• Carel / Modbus via RS485. (nei modelli predispositi).

3.4 Awertenze per l'installazione

Evitare l'installazione delle schede in ambienti che presentino le seguenti caratteristiche: -umidità relativa maggiore di quanto indicato;

• fortivibrazioni o urti;
• esposizione a getti d'acqua;
• esposizione ad atmossere aggressive ed inquinanti (es.: gas solforici e ammoniacali, nebbie saline, fumi) con seguente corrosione e/o ossidazione;
• elevate interferenze magnetiche e/o radiofrequenze (ad esempio vicino ad antenne (trasmittenti);
• esposizione all'irraggiamento solare diretto e agli agenti atmosterici in genere;
• ampie e rapide fluttuazioni della temperatura ambiente;
• ambienti ove sono presente esplosivi o misce di gas infiammabili;
• esposizione alla polvere (formazione di patina corrosiva con possibile ossidazione e riduzione dell'isolamento).

1. Una tensione di alimentazione elettrica diversa da quella prescritta.
   puo danneghiare seriamente il systema.
2. Attenzione: qualora l'apparecchio fosse adoperato in un modo non specificato dal costrutto, la protezione prevista dall'apparecchio potrebbe essere compromessa.
3. Utilizzare capicorda adatti per i morsetti in uso. Allentare agli vite ed inserivì capicorda, quando serrare le viti. Ad operazione ultimata tirare leggermente i cavi per verificarne il corretto serraggio.
4. Per pulire il display usare un panno morbido. Non usare acqua.
5. L'uso a temperature particolaremente basso cui causare una visibile diminuzione della velocità di risposta del display. Questo e da ritenersi normale e non è indic di malfunzioneamento.
6. Il terminale deve essere fissato a muro in modo da permettere il ricircolo dell'aria atraverso le feritoe del guscio posteriori. Evitare i luoghi dove la misura della temperatura ambiente cui essere alterata, come ad esempio muri esterni, nelle vicinanzi de porte verso l'esterno o in esposizione al sole.
7. Separare i cavi del dispositivo da cavi che alimentano carichi induttivi e di potenza per evitare possibili disturbi elettromagnetic. Non inserire mai nelle stesse canaline (comprese delle dei cavi elettrici) cavi di potenza e cavi di comunazione seriale. Evitare che i cavi di comunazione siano installati nelle immedite vicinane di dispositivi di potenza (contatori, dispositivi magnetotermici o alto).

4. CONFIGURAZIONE ED AVVIO

Ad ogni accensione, il pAD, dopo aver effettuato le operazioni di initiazizzazione,在哪

nella zona di visualizzazione della temperatura i symboli per alcuni secondi durante i quali esgue la ricerca del controllo pCO collegato alla linea dati.

Per accederai parametri mediante la seguente procedura:

1. premere il tasto UP;
2. premere entro tre secondi il tasto DOWN;
3. alla comparna della scritta "PAR" sull'area principale, nelasciare il tasto DOWN mantenendo premuto il tasto UP e premere entro tre secondi KEY6.

Procedura di modifica parametri

In questa modalità, tutti i simboli vengono spenti, ad eccezione dei campi seguenti:

indica il valore del parametro attualmente in modifica;

indica il nome del parametro attualmente in modifica.

Per impostare i parametri procedere nella maniera seguente:

1. Il Campo 88:88 lampeggiia. SeLECTIONARE con i tasti UP/DOWN il parametro da modificare, quindi premere KEY6 o (PRG).
2. Il Campo 888 lampeggia. Impostare con i tasti UP/DOWN il valore desiderato, quindi premere KEY6.
3. ripetere le azioni dal punto 1 per completing tutte le operazioni desiderate
4. Per uscire alla modifica parametri salvando le modifiche effettuate e sufficiente mantenere premuto per 3 secondi KEY6.

Per uscire alla modifica parametri nella salvare le modifiche effettuate basta attendere 60 secondi dall'ultimo tasto premuto, o premere KEY4. Dopo 45 secondi dall'ultimo tasto premuto il nome parametro o il valore numerico lampeggia.

Se vengono cambiati parametri relativi alla comunazione (Ad01 e/o Br01), la comunazione verrà reinizializzata dal pAD.

La tabella segunte illustra il significato dei parametri di funzionamento.

Nome	Descrizione	Min	Max	u.m.	Def.
Ad01	Indirizzo di rete del pAD pLAN 1 32 -	2
Ad02*	Indirizzo supervisione	1	255	-	1
Br01	Baudrate pLAN	0 (62,5 Kbps)		1 (115,2 kbps)		-
Br02*	Baudrate supervisione	0		4		-
En01	Abilitazione buzzer	0	1	-	1
Pc01	Calibrazione sonda ambiente	-9.9		+9.9		°C/°F
rEL	Indicazione release firmware
Prot*	Sezione protocollo	1		3		1

• indica i parametri presenti solamente nelle versioni che supportano i protocoli Carel/Modbus.

Nei modelli predisposi per i protocoli Carel/Modbus i valori Baudrate supervisione corrispondenti all'impostazione del relative parametro sono i seguenti:

Br02	0	1	2	3	4
Baudrate	1200	2400	4800	9600	19200

Il protocollo utilizzato viene impostato tramite parametro Prot che può assumere i seguenti valori:

Prot	1	2	3
protocollo	plan	Carel	Modbus

5. FUNZIONI

Le impostazioni/descrizioni delle seguenti funzioni possono variare, rispetto a quanto indicate a seconda del software applicativo del controllinge a cui il terminale è collegato.

Il tasto POWER permette di attivare (ON) e disattivare (STAND BY PERMANENTE o TEMPORANEO) il controllo di area. L'impostazione èmantutaanche in assenza di alimentazione.

pAD non dispone di un interruttori di spegnimento; non appena è alimentato, inizi a funzionare. Il tasto POWER ha solo funzionalità di attivazione/disattivazione del controllo di temperatura e/o umidità dell'area dove è installato il terminale dello.

Come agire in modo diverso a seconda delle indicazioni del display pAD in STAND BY permanente

(il display visualizza OFF) Per abilitare il funzionamento secondo le modalità precedentemente imposte premere il tasto POWER; OFF scompare;

Se precedente il funzionamento a fasce orarie NON era stato attivato :

• il funzionamento a fasse orarie rimane NON attivo;
• il simbolo ON rimane spento;
• viene attivato il funzionamento secondo la modalità precedente impostata con il tasto MODE;
• si accendono uno o più simboli tra

Se precedenteamente il funzionamento a fasce orarie era stato attivato (vedi Paragrafo "Fasce Orarie"):

• il funzionamento a fasce si riattiva;
• si accendeanche il simbolo
• il funzionamento dipende alla fascia oraria attiva.

pAD ON - FASCE ORARIE NON ATTIVE

(Il symbolo e Gpento e il display visualizza alcuni dei symboli

Per disattivare il funzionamento dell'impianto (STAND BY PERMANENTE) premere il tasto POWER per 3 secondi fino a che il Campo principale del display alla OFF; tutti i symboli si spengono.

per attivare/disattivare temporaneamente il funzionamento dell'impianto (ON/STAND BY TEMPORANEO, cie "override" fasce) premere brevamente POWER; alcuni dei simboli AUTO si accendono (oppure tutti i simboli si spengono); il simbolo ON rimane accesso; al sopraggiungere della prossima transizione di fascia (vedi Paragrafo "Fasce Oranie") pAD stabilire nell'impianto le impostazioni corrispondenti;
per disattivare definitivement il funzionamento dell'impianto premere POWER per 3 secondi: il Campo principale visualizza OFF (STAND BY PERMANENTE); si spengono il simbolo ON e tutti gli altri simboli.

La possibilità di richiedere i raffreddamento della zona gestita e funzioni dei tasti dipendono alla configurazione impostata tramite il software applicativo del controllore.

5.2 Raffreddamento

Per richiedere il raffreddamento dell'aria delle zone controllate dal terminale pAD.

Assicurarsi che il funzionamento dell'impianto sia attivato (vedi Paragrafo "ON/STAND BY dell'impianto").
Premere ripeturamente MODE sino alla visualizzazione del symbolo RAFFREDDAMENTO.

La possibilità di richiedere il ralfreddamento della zona gesta e funzioni dei tasti dipendono alla confi gurazione impostata tramite il software applicativo del controllore.

5.3 Riscaldamento

Per richiedere il riscaldamento dell'aria delle zone controllate dal terminale pAD.

Assicurarsi che il funzionamento dell'impianto sia attivato (vedi Paragrafo "ON/STAND BY dell'impianto").
- Premere ripeturamente MODE sino alla visualizzazione del symbolo RISCALDAMENTO.

La possibilità di richiedere il raffreddamento della zona gestita e funzioni dei tasti dipendono alla configurazione impostata tramite il software applicativo del controllede.

5.4 Impostazione set point di temperatura

Per impostare il setpoint di temperatura delle zone controllate dal terminale pAD.

Premere i tasti o nell'area principale del pAD viene visualizzato il setpoint corrente.
- A destra del valor si accende il simbolo set (lampeggiante).
- Alla successiva pressione dei tasti , il setpoint viene modificato.
L'uscita alla modalita di impostazione setpoint di temperatura awiene automaticamente dopo 3 secondi dall'ultimo tasto premuto.

• Nel caso in cui per l'utente non sia accessibile l'impostazione del setpoint di temperatura verra visualizzato il symbolo di blocco.
• Se le fasce orarie sono state configurate in modalità pAD (vedi Paragrafo "Fasce Orarie") e sono attive, il nuovo valorà varra solo fino allo scadere della fascia oraria corrente. Se"Inceve le fasce orarie sono gestite direttamente dal controllo pCO, la loro gestione in funzione del setpoint selezionato sare interamente delegata al pCO.

5.5 Umidifica

Per richiedere l'umidificazione dell'aria delle zone controllate dal terminale pAD (se il modello di pAD acquistato dispon di sonda umidità)

Assicurarsi che il funzionamento dell'impianto sia attivato (vedi Paragrafo "ON/STAND BY dell'impianto").
- Premere ripeturamente MODE sino alla visualizzazione del symbolo UIMIDIFA.

La possibilità di richiedere l'umidifica della zona gestita e funzioni dei tasti dipendono alla configurazione impostata tramite il software applicativo del controllore.

5.6 Deumidifica

Per richiedere la deumidifica dell'aria delle zone controllate dal terminale pAD (se il modello di pAD acquistato dispone di sonda umidità).

Assicurarsi che il funzionamento dell'impianto sa attivato (vedi Paragrafo "ON/STAND BY dell'impianto").
Premere ripeturamente MODE fino alla visualizzazione del symbolo DEUMIDIFICA

La possibilità di richiedere la deumidifica della zona gestita e funzioni dei tasti dipendono alla configurazione impostata tramite il software applicativo del controllore.

5.7 Impostazione set point di umidità

Per impostare il set point umidità delle zone controllate dal terminale pAD.

Premere l tasto associato all'impostazione del setpoint di umidita (default KEY 3)
Premere i tasti o nell'area principale del pAD viene visualizzato il setpoint corrente.
A destra del valor si accendono i simboli %rH e Squest'ultimo lampeggiante).
- Alla successiva pressione dei tasti , il setpoint viene modificato.
L'uscita alla modalita di impostazione setpoint di umidita aviene automaticamente dopo 3 secondi dall'timo tasto premuto.

Nel caso in cui per l'utente non sia accessibile l'impostazione del setpoint di

umidità verrà visualizzato il significolo di blocco.

5.8 Modalità notturna (Sleep)

Consente l'incremento temporizzato dei set point di temperatura ambiente in RAFFREDDAMENTO (decremento in RISCALDAMENTO). Utile per migliorare il comfort edottenere un risparmio energetico.

Come fare:

Premere il tasto (KEY4 di default). Se la modalità è giornata viene disattività. Se non attiva sare invece attivata, e visualizzato il simbolo Il Campo visualità

lampeggiani "1.," ad indicate che la modalità "Night" rimarra attiva ancorta per un ora. Successive pressioni che avvengano entro 3 secondi permiettono di impostare la durata della modalità "Night" fino ad un massimo di 9 ore.

L'indicazione di un valore numerico nel campo è anisolata data all'ora successiva,cioe se ad esempio rimangono "1 ora ed 1 minuto" viene visualizzato "2".

Alla funzione Sleep è associato inoltre un differenziale che rappresenta lo scostamento di temperatura che si desidera averne nell'area gestita dal pAD rispetto al set point impostato. Per impostare il differenziale:

• Mantenere premuto il tasto (KEY4 di default) per 3 secondi.
• il camino commuta in modifica differenziale night (viene visualizzato il valore corrispondente alla stagione corrente ricevuto in fase di configurazione, o il valore di default, e il camino BB:BB visualizza "diff").
  Impostare il set desiderato con i tasti UP/DOWN. É impostabile un valeur da 0.0 (disabilità) a 10.0 °C/°F (Default allo startup = 2.0).
• Premere ancore il tasto NIGHT per confermare o attendere 3 secondi per la conferma automatica.

Alla pressione del tasto funzionalità Sleep e inattiva, con visualizzazione del symbolo di LOCK nei seguenti casi:

• quando la funzione è disabilitata da controllo pCO;
  ad ogni accensione dello strumento;
• allo scadere del tempo prefissato la modalità si disabilita automaticamente.

Nello stato di OFF della macchina, l'impostazione è inibita ed il pAD lo segnala mediante il lampeggio della scritta medesima.

Il pAD è dotato di un timer interno dedicato alla gestione della durata in modalità SLEEP, quando attiva.

5.9 Regolazione dell'orologio

Per configurare l'orologio interno del pAD (se il modello di pAD acquistato dispone di RTC).

Premere per 5 secondi tasto (KEYS di default), a display compare "rtc" e l'ora corrente (lampeggiante).
Premere i tasti o per impostare le ore (0..23),
- Premere il tasto per memorizzare le ore e passare alla configurazione dei minuti
Premere i tasti o per impostare i minuti (0...59),
Premere il tasto per memorizzare i minuti e passare alla configurazione del giorno attuale.
A display compare "day". Il campo giorno corrente lampeggia
Premere i tasti o per impostare il giorno (0..7),
Premere il tasto per terminare la procedura.

1. Dopo una prolongata interruzione della tensione di rete sare necessario reimpostare l'ora.
2. Essendo il pAD il terminale ambiente del controllo pCO, la scelta di utilizzare l'orologio a bordo del terminale o a bordo del controllo viene demandato alla configurazione impostata tramite il software applicativo del controllore pCO stesso.

5.10 Fasce orarie

Impostando il funzionamento controllato a fasce orarie è possible programmare in orari prefissati, lo stato STAND BY/ON e del relativo set point. Sono disponibili:

2 orari comuni ai primi cinque giorni della settimana (Lunedi-Venerdi)
2 orari comuni agli ultimi due giorni (Sabato-Domenica).

Impostare gli orari e le azioni

Il menu delle fasce orarie visualizzza in sequenza:

orario 1 (HH) per i giorni 1...5;
orario 1 (MM) per i giorni 1...5;
orario 1 (AZIONE) per i giorni 1...5
orario 2 (HH) per i giomi 1...5;
orario 2 (MM) per i giorni 1...5;
orario 2 (AZIONE) per i giorni 1...5
orario 1 (HH) per i giorni 6...7;
orario 1 (MM) per i giorni 6...7;
orario 1 (AZIONE) per i giorni 6...7
orario 2 (HH) per i giorni 6...7;
orario 2 (MM) per i giorni 6...7;
orario 2 (AZIONE) per i giomi 6...7.

Come fare:

1. premere

per 3 secondi: si accendono nel display i symboli

1...5 e, nel camino 1234567, il numero dell'orario. Il simbolo 17 lampeggia, nel camino 18 viene visualizzato l'orario 1, le cifre delle ore lampeggiano;

se il tasto viene tenuto erroneamente premuto per più di 5 secondi, viene attivata la modalità regolazione ora dell'orologio; per uscire è sufficiente premere per 3 volte, quindi ricominciare.

1. impostare il valore desiderato (0..23) con o ;
2. premere per impostarei minuti;
3. premere per impostare l'azione per I'orario: nel display principale compare uno dei seguenti valori:

OFF: all'orario impostato pAD si portera in STAND BY;
ON: all'orario impostato pAD si portera in ON;
Il valore di un set point di temperature: all'orario impostato il set point. impostato verra copiato sul set point interno a pAD;
usare 0 per seegliere: OFF, ON o un set point;

1. premere per continuare con tutte le impostazioni dell'orario 2; si accendono nel display i symboli ON OFF dei giorni 6 e 7 nel Campo

1234567, sono impostabili solo orari successivi a quello impostato per l'orario 1;

1. per ogni impostazione sono possibili le seguenti scelte:
2. continuare in modo analogo impostando gli altri orari;
3. oppure premere per terminare salvando le modifiche;
4. oppure attendere 1 minuto alla preme alcun tasto: la procedura terminara automaticamente salvando comunique le modifiche.

6. LISTALALLARMI

1. Le impostazioni/descrizioni dei seguenti allarmi sono variate, rispetto a do significato a seconda del software applicativo del controllinga cui il male è collegato.

Se durante il funzionamento si verifica una situazione di allarme, il terminale mostrera il simbolo lampeggiante e, alternativamente alla visualizzazione normale, gli awisi di allarme agli 2 secondi. Di seguito viene riportato il loro significato:

Allarme	Significato
Alr*	Allarme attivo sul controllore. Rimane visible finche è Attivo l'allarme
oLn	Offline: mancanza di comunazione tra dispositivo e rete pLAN
AtE	Allarme temperatura: sonda interna di temperatura guasta o mancante
Ahu Allarme	umidità: sonda interna di umidità guasta o mancante

• Questa é la stringa di default. Il pAD在哪iza quella inviata dal controlledore, qualora quast'sultimate lo richieda,attraverso apposta variable (dipende dall'applicativo del controlledore).

• CARATTERISTICHE TECNICHE

Tensione di alimentazione (secondo EN60730-1)	24 Vac ± 15 %, 50/60 Hz 70 mA 1,5 VA
	oppure 31 Vdc ± 29 % 70 mA
Classificazione secondo UL873	Ingresso alimentazione:
	24 Vac, 50/60 Hz, Class 2
	25,5 - 36,25 vdc, Class 2
	Power consumption, max 1 watt
	Uscite: serial link RS485, Class 2
Condizioni di funzionamento 0T50 °C; 10...85% U.R. non condensante
Condizioni di immaggazinamento -20T70 °C; 0...85% U.R.	non condensante
Dimensioni Vedi litfatura sotto
Inquinamento ambientale Normale
Grado di inquinamento Grado II
Categoria di resistenza al calore e al fuco A
Classe e struttura del software A
Grado di rpotezione contro gli agenti atmospherici IP30
Temperatura della ball pressure test sulle plastiche dell'involucro	100 °C
Classificazione secondo protezione contro scosse epiletriche (EN60703-1) III, da integrare in apparetti di classi I o II
Periodo sollecitanzi elettriche delle parti isolanti lungo
Protezione contro i cortocircuiti	Deve essere garantita dal costruttore dell'apparecchiatura in cui pAD viene integrato o dall'installatore finale
Immunità contro sovratensioni	Categoria I
Sezione dei conduitori	Da 0,5 a 1,5 mm²
Precisione della misura di temperature	+/-2 °C
Precisione della misura di umidità (nei modelli dotati di sonda di umidità)	+/-10 % rH

Dimensioni:

CAREL si riserva la possibilità di apportare modifiche o cambiamenti ai propri prodotti sulla preavviso.

ENG

IMPORTANT
