thT - Termostato Carel - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termostato ambiente
Marca	Carel
Modello	thT
Alimentazione	85-260 Vca, 50/60 Hz
Consumo	2 VA
Display	Schermo LCD retroilluminato bianco
Intervallo di temperatura ambiente	Da 0 a +45 °C
Intervallo di visualizzazione temperatura	Da -10 a +60 °C
Precisione temperatura	±0,5 °C (da 0 a 45 °C)
Sensore di umidità	Modelli con, precisione ±5% UR (20-80% UR)
Grado di protezione	IP20
Tipo di relè	SPDT (NO/NC), 5 A resistivo / 2 A induttivo a 230 Vca
Comunicazione	RS485 Modbus RTU
Programmazione	Fasce orarie, modalità Eco/Party, antigelo
Montaggio	Incassato o a parete
Dimensioni (incassato)	Adatto per scatola Ø65 mm
Norme	EN60730, REACH, RoHS
Garanzia	2 anni
Manutenzione	Pulire con un panno asciutto, evitare prodotti chimici
Sicurezza	Scollegare prima dell'intervento, evitare umidità e calore eccessivo

Domande frequenti - thT Carel

Come installare il termostato thT ?

Prima di qualsiasi intervento, spegnere l'alimentazione elettrica. Separare la parte anteriore da quella posteriore con un cacciavite. Per il montaggio incassato, utilizzare una scatola di derivazione di almeno 65 mm di diametro e 31 mm di profondità. Effettuare i collegamenti secondo lo schema, quindi fissare la parte posteriore. Infine, agganciare la parte anteriore.

Come impostare l'orologio ?

Accendere il termostato, premere il tasto Orologio per 5 secondi. Il campo secondario mostra « hh:mm ». Premere nuovamente il tasto per far lampeggiare le ore, ruotare la manopola per regolare, quindi premere per confermare. Ripetere per i minuti e il giorno della settimana.

Come configurare le fasce orarie ?

Accendere il termostato, premere il tasto Orologio per 5 secondi. Ruotare la manopola fino a visualizzare « F5-2 », premere per confermare. Scegliere tra giorni feriali e fine settimana. Quindi, selezionare una fascia oraria (1-4), impostare l'ora di inizio e il setpoint ruotando e premendo la manopola.

Come utilizzare la modalità Eco ?

Accendere il termostato, premere il tasto Orologio per selezionare la funzione Eco (icona foglia). Il setpoint viene automaticamente ridotto di 3 °C in riscaldamento e aumentato di 3 °C in raffreddamento rispetto al setpoint normale. È possibile programmare il valore tramite il menu « F Lo » premendo 5 secondi il tasto Orologio.

Come utilizzare la modalità Party ?

Accendere il termostato, premere il tasto Orologio per selezionare la funzione Party (icona festa). Ciò consente di aumentare temporaneamente il setpoint (riscaldamento forzato). È possibile programmare il valore tramite il menu « FHi » premendo 5 secondi il tasto Orologio.

Cosa significa il codice di allarme E1 ?

Il codice E1 indica un cortocircuito del sensore di temperatura. Verificare il cablaggio della sonda. Se il problema persiste, contattare un professionista.

Come bloccare i tasti ?

Premere il tasto Blocco (icona lucchetto) per 3 secondi per bloccare o sbloccare tutti i tasti. È possibile attivare questa funzione anche nel menu impostazioni (parametro « LE »).

Come collegare il termostato in rete Modbus ?

Utilizzare un cavo schermato tripolare AWG 20-22 per la connessione seriale RS485. La lunghezza totale della rete non deve superare 500 m. Configurare l'indirizzo del termostato (parametro « Id », predefinito 50) e la velocità di trasmissione (parametro « br ») per corrispondere al master Modbus. Fino a 32 termostati possono essere collegati.

Come calibrare la sonda di temperatura ?

Accedere al menu impostazioni spegnendo il termostato, quindi premendo contemporaneamente i tasti mode e + per 5 secondi. Inserire la password 22. Navigare fino al parametro « tC » (calibrazione temperatura) e impostare un valore di compensazione tra -5,0 e +5,0 °C con passo 0,1 °C.

Come attivare la funzione antigelo ?

Nel menu impostazioni, impostare il parametro « FE » su 1 per attivare la funzione antigelo. Quindi, impostare la temperatura di soglia « Ft » tra 5 e 17 °C. Quando il termostato è spento e la temperatura ambiente scende al di sotto di « Ft », il relè si attiva e l'icona antigelo viene visualizzata.

MANUALE UTENTE thT Carel

CAREL bajo lo sviluppo dei loro prodotti su una esperienza pluridecennale nel campo I VAC, sull'investimento continu in innovazione technologica di prodotto, su procedure e processi di qualità rigorosi con test in circuite e funzionali sul 100% della sua produzione, sulle più innovative technologie di produzione disponibili nel mercato. CAREL e le sue liiali/affi liato non garantisco tuttavia che tutti gli aspetti del prodotto e del software incluso nel prodotto risponderanno alle esigenze dell'applicazione finale, pur esesso il prodotto costruito seconde le tecniche dello stato dell'arte.

Il cliente (costrutto, progettista o installatore dell'equipaggiamento fi nale) si assume agli responsabilità e rischio in relazione alla confi gurazione del prodotto per il raggiungimento dei risultati previsti in relazione all'infallazione e/o equipaggiamento fi nale specifico.

CAREL in questo caso, previ accordi specifici, cui可以帮助ire come consulente per la buona riuscita dello start-up macchina fi nale/applicazione, ma in nessun caso cui è necessario responsabile per il buon funzionamento del equipaggiamento/ impianto fi nale.

Il prodotto CAREL è un prodotto avanzato, il cui funzionamento è specifico cato nella documentazione tecnia formà col prodotto o scaricabile,anche anteriormente all'acquisto, dal sito internet www.carel.com.

Ogni prodotto CAREL, in relazione al suo avanzato livello technologico, necessita di una fasse di quali ca / confi gurazione / programmazione / commissioning affinché possa funzionare al meglio per l'applicazione specifica. La mancanza di tale fase di studio, come indica nel manuale, poto generate malfunzionamenti nei prodotti finali di cui CAREL non potra essere ritenuta responsable.

Soltanto personale qualifi cato può installare o esquire interventi di assistenza tecnica sul prodotto.

Il cliente fi nale delve usare il prodotto solo nelle modalità descritte nella documentazione relativa al prodotto stesso.

Senza che ciò esclude la cloverosa osservanza di ulteriori avventenze presente nel manuale, si evidenza che è in agli caso necessario, per ciascun Prodotto di CAREL:

• Evitare che i circuiti elettronici si bagnino. La pioggia, l'umidità e tutti i tipi di liquidi o la condensa contengono sostanze minerali corrosive che possono danncghiare i circuiti elettronici. In agli caso il prodotto va usato o stoccato in ambienti che rispetto an i limiti di temperatura ed umidità specifici CATI nel manuale.
  Non installare il dispositivo in ambienti particolarmente caldi. Temperature troppo elevate possono ridure la durata dei dispositivi elettronici, danneggiari e deformare o fondere le parti in plastica. In agli caso il prodotto va usato o stoccato in ambienti che rispetto n i limiti di temperatura ed umidita specifica nel manuale.
  Non tentare di apririle dispositivo in modi diversi da quelli indicati nel manuale.
  Non fare cadere, battere o scuotere il dispositivo, poiché i circuiti interni e meccanismi potrebbero subire danni irreparabili.
  Non usare prodotti chimici corrosivi, solventi o detergenti aggressivi per pulire il dispositivo.
  Non utilizzato il prodotto in ambiti applicativi diversi da quanto specifico caro nel manuale tecnico.

Tutti i suggerimenti sopra riportati sono validi altresi per il controllo, schede seriali, chiavi di programmazione o comunique per qualunque altri accessori del portfolio prodotti CAREL.

CAREL adotta una politica di continuo sviluppo. Pertanto CAREL si risa il diritto di effettuare modifiche e miglioramenti a qualiasi prodotto descritto nel presente documento sulla previa preavviso.

I dati tecnici presenti nel manuale possono subire modifi che sono obbligo di preavviso

La responsabilità di CAREL in relazione al proprio prodotto è regolata delle condizioni generali di contratto CAREL editate nel site www.carel.com e/o da specifici ci accordi con i clienti; in particolare, nella misura consentita alla normativa applicabile, in nessun caso CAREL, i sui dipendenti o le sue fi liali/affi liate saranno responsabili di eventuali mancati guidani o vendite, perdite di dati e di informazioni,osti di merci o servizi sostitutivi, danni a cose o persone, interruzioni di attività, o eventuali danni diretti, indiretti, incidentali, patrimoniali, di copertura, punitivi, speciali o consequencesi in qualanche modo causati, siano essi contrattuuali, extra contrattuali o dovuti a negligenza o另一a responsabilità derivanti dall'installazione, utilizzo o impossibilità di utilizzo del prodotto,anche se CAREL o le sue fi liali/affi liate siano state avvisate della possibilità di danni.

SMALTIMENTO

INFORMAZIONE AGLI UTENTI PER IL CORRETO TRATTAMENTO DEI RIFIUTI DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE (RAEE)

In riferimento alla Direttiva 2002/96/CE del Parlamento Europeo e del Consiglio del 27 gennaio 2003 e alle relative normative nazionali di attuazione, Vi informiamo che:

1. sussiste I'obbligo di non smaltire I RAEE come rifi uti urbani e diffe ttuare, per detti rifi uti, una raccolta separata;
2. Per lo smaltimento vanno utilizzati sistemi di raccolta pubblici o privati previsti alla leggi locali. E inolte possibile riconsegnare al distributore l'apparecchiatura a fi ne vita in caso di acquisto di una nuova;
3. esta apparecchiatura pue contentere sostanze pericolose: un uso improprio o uno smaltimento non corretto potrebbe avere effetti negativi sulla salute umana e sull'ambiente;
4. il simbolo (contentatore di spazzatura su ruote barrato) riportato sul prodotto o sulla confazione e sul foglio istruzioni indica che l'apparecchiatura è stata immessa sul mercato dopo il 13.agosto 2005e che delve essere oggetto di raccolta separata;
5. in caso di smaltimento abusivo dei rifi uti elettrici ed elettronici sono previste sanzioni stabilite delle vigenti normative locali in materia di smaltimento.

Garanzia sui materiali: 2 anni (dalla data di produzione, esclude le parti di consumo).

Omologazioni: la qualità e la sicurezza dei prodotti CAREL INDUSTRIES Hq sono garantite dalsystemadi progettazione e produzione certificato ISO 9001.

ATTENZIONE: seperare quanti più possibile i cavi delle sonde e degli ingressi digitali dai cavi dei carichi induttivi e di potenza per evitare possibili disturbi elettromagnetic.

Non inserire mai nelle stesse canaline (comprese quale dei quadri elettrici) cavi di potenza e cavi di segnale

READ CAREFULLY IN THE TEXT!

#

CARATTERISTICHE GENERALI 7

Modelli 7

Dimensioni 7

Specifi che Tecniche 13

1. CARATTERISTICHE GENERALI

Il temostato thT Carel è il temostato idoneo per un uso in ambienti domestici, commerciali o industriali leggeri per il controlo della temperatura ambiente, dotato di una semplice interfaccia utente.

L'impostazione della temperatura è simplice e intuitiva utilizzando la manopola posta sul pannello anteriore. Il termostato thT consente all'utente di effettuare tutte le impostazioni, come ad esempio la modalità di programmazione di funzionamento delle fasce orarie. Le dimensioni compatte e il design elegante lo rendono adatto per tutti i tipi di ambienti, ed è ideale sia come terminale utente per: pompe di calore, unità roof top e centrali di trattamento aria, o come terminale di zona per sistemi centralizzati.

La connessione serialle RS485 con protocollo Modbus® permette di implementare un'architetura con terminali multizona collegati al controlo, creando una logica di sinergia con controllore programmabile. Funzione in modalità stand-alone come termostato ambiente, o collegato con linea serialie ai controllori programmabili. Il termostato thT è disponibile nella versione con montaggio a incasso o a parete, con alimentazione a 230 Vac. Per gestire il grado di comfort di ambienti residentziali su tutti i modelli è disponibile unsensore di temperatura, e sspeci ci modelli il sensore di umidità.

Il termostato thT è compatibile con le principali cassette di distribuzione a incasso disponibili sul mercato.

1.1 Modelli

Codici per MONTAGGIO A INCASSO:

THB000AAFO Termosto t hT per temperatura - montaggio a incasso

versione neutral

THB000ACFO Telmostato thT per temperatura e umidita - montaggio

a incasso - versione neutral

Codici per MONTAGGIO A PARETE:

THB000AAW0 Termostato thT per temperatura - montaggio a parete

versione neutral

THB000ACW0 Termostat othT per temperatura e umidita - montaggio

a parete - versione neutral

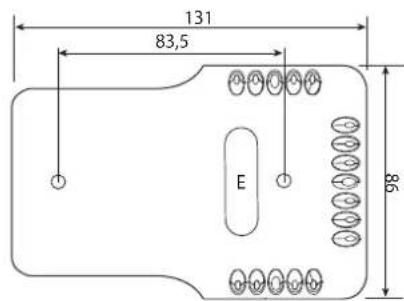

1.2 Dimensioni

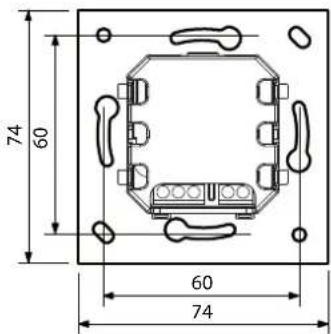

Dimensioni per il montaggio a incasso

Dimensioni della parte posteriore (mm)

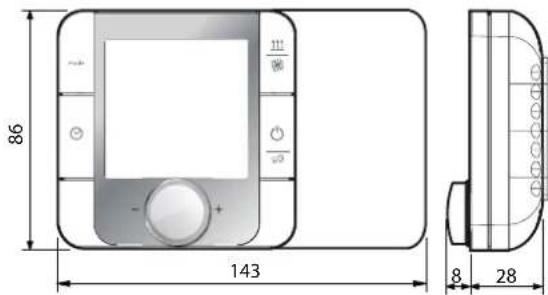

Dimensioni per il montaggio a parete

Dimensioni della parte posteriore (mm)

Avvertenze per l'installazione

• I termostati thT sono stati progettati per il montaggio a parete o a incasso, con cassette di distribuzione compatibili con le norme in vigore;
• prima di eseguire qualiasi operazione sul termostato, disconnettere il disposito dall'alimentazione mediante l'interruttore principale del quadro elettrico (posizione OFF). Successivement rimuovere e separare la parte anteriore del termostato da quella posteriore per effettare collegamenti elettrici;

ITA

per il collegamento serialle, usare cavo schermato tripolare AWG 20-22. La lunghezza della rete serialle non deve superare i 500m . Per reti estese, montare una resistenza da 120 Ohm tra i morsetti RX/TX+ e RX/ TX- sul primo e sull'ultimo disposito, per evitare possibili problemi di comunazione.

Istruzioni per il montaggio a incasso

Per montare la parte posteriore del dispositivo, utilizzare una scatola ad incasso di diametro minimo para a 65 mm e con una profondità minima di 31 mm.

1. Separare la parte anteriore del temostato thT da quella posteriore con un cacciavite;
2. Effettuare i collegamenti elettrici secondo lo schema;
3. Fissare la parte posteriore alla cassetta a incasso con le 2 viti in dotazione:
4. Infi ne, riposizionare correttamente il termostato thT nella posizione originale, e assicurarsi tramite la pressione a scatto che si agganci dopo il click.

Disassemblaggio

Cablaggio

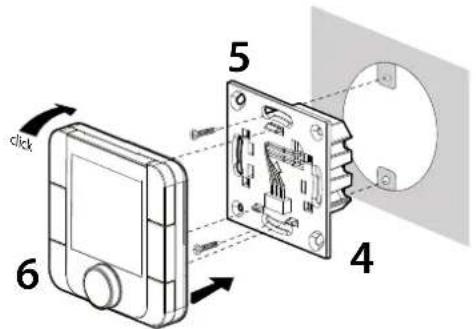

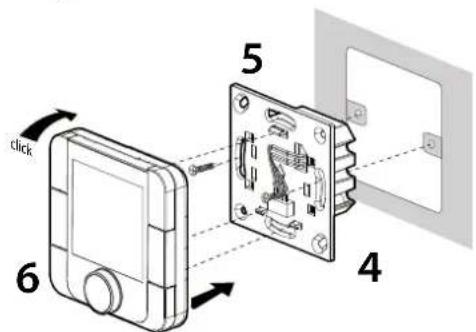

Vista esplosa

Istruzioni per il montaggio a parete

1. Separare la parte anteriore del dispositivo da quella posteriore, utilizzato un cacciavite;
2. Per rimuovere il coperchio A1, svitare la vite A2 e premere sul punto di incastro; accedere alla morsettiera A3;
3. Praticare i fori nella parete (diam. 5 mm), quindi insertire i tasselli e le viti in dotazione, accertandosi che i cavi elettrici passino atraverso l'apertura E;
4. Eff ettuare i collegamenti elettrici secondo lo schema;
5. Chiudere il coperchio A1, completando a nitroso le stesse operazioni,sopra descripte:
6. Infine, riposizione correttamente il termostato thT nella posizione originale, e assicurarsi tramite la pressione a scatto che si agganci fatto il click.

Disassemblaggio

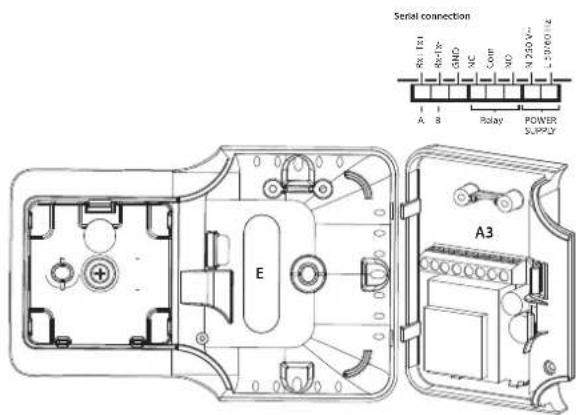

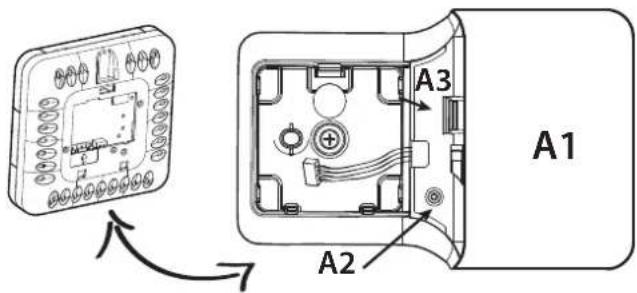

Rimozione del coperchio

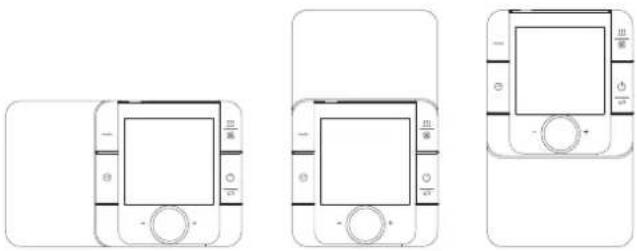

E' possible modifi care la rotazione del display spostando la base nelle altre tre posizioni possibili:

1. rimuovere la vite;
2. rimuovere la base;
3. ruotare la base e fi sssarla nella posizione scelta;
4. serrare la vite.

Disassemblaggio

Inserire un cacciavite nella scanalatura della parte alta e premere verso il basso per rimuovere il display.

Note generali

Evitare di installare il dispositorio in ambienti con le seguenti caratteristiche:

• Umidità relativa superiore al valore specifici cato;
  Forti vibrazioni o urti;
• Esposizione a spruzzi d'acqua;
• Esposizione ad atmospere aggressive e inquinanti (ad es.: zolfo e vapori di ammoniaca, vapori salini, fumo), in modo da evitare fenomeni di corrosione e/o ossidazione;
• Forti interferenze magnetiche e/o di radio frequenze (per esempio, in prossimità di antenne trasmittenti);
• Esposizione alla luce diretta del sole o agli agenti atmosferici in generale;
• Ampie e rapide fl uttuazioni della temperatura ambiente;
• Ambienti con presenza di esplosivi o miscele di gas infi ammabili;
• Esposizione a polveri (formazione di patina corrosiva con possibilità di ossidazione e riduzione dell'isolamento).

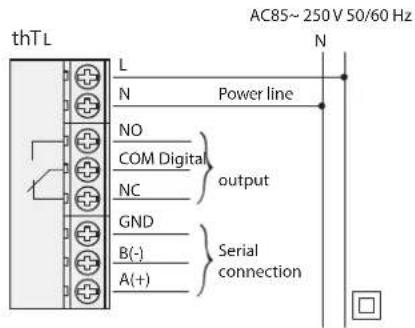

Collegamenti elettrici

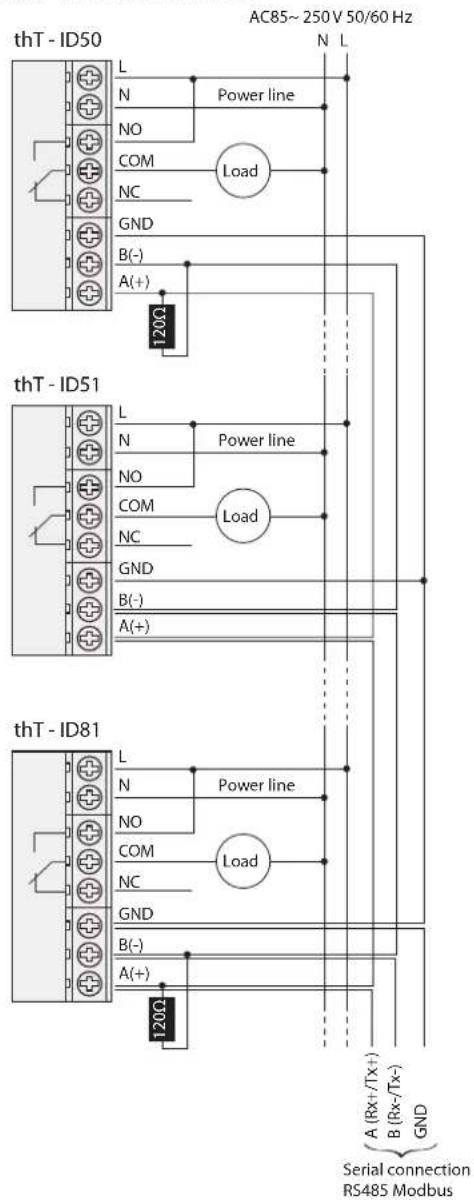

Esempio di connessioni di rete

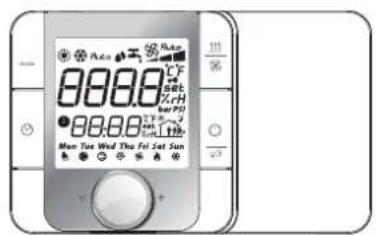

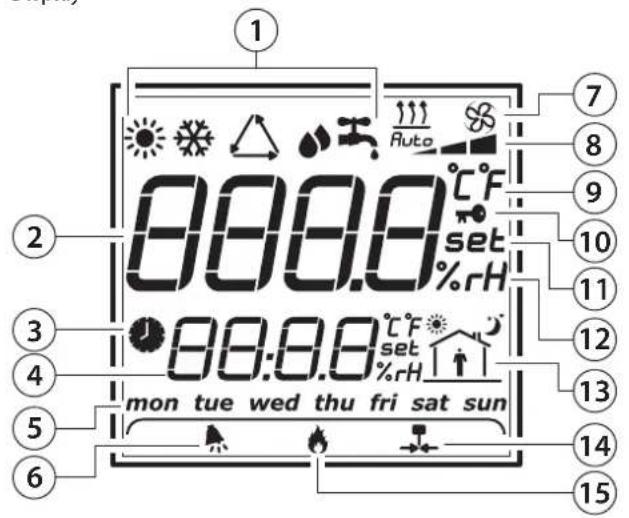

Display

Tasti:

1. Modalità di funzionamento
   2.Campo principale
2. Fascia oraria attiva
3. Campo secondario
4. Giorno della settimana
5. Allarme
6. Funzione ventilazione/riscaldamento
7. Velocità di ventilazione/ Durata del riscaldamento forzato
8. Unità di misura della temperatura
9. Icona di blocco
10. Impostazione setpoint (valore di riferimento)
11. Unità di misura dell'umidità
12. Fascia oraria attuale
13. Relè attivo
14. Riscaldamento forzato

Funzione dei tasti

Tasto Desrzione	Funzione
mode	Selezione della modalità	Premendo brevamente, è possibile selezioneare le diverse modalità desiderate.
	Controllo dell'umidità	Premendo per 3 secondi, è possibile visualizzato l'umidità corrente con l'indicazione "XX%rH"; se non è presente alcun sensore di umidità, il display visualizzera "no H"
m	Ventilazione Se è visualizzata l'icona del ventilatore, premendo il tasto è possible selezioneare diverse velocità di ventilazione.
	Riscaldamento	Se è visualizzata l'icona di riscaldamento, premendo il tasto è possible selezioneare la durata del riscaldamento forzato.
×	Orologic Premendo breve, è possibile attivare fascia oraria, funzioni Eco o Party e cancellarle.Premendo per 3 secondi, è possibile selezioneare l'impostazione dell'orologio, della fascia oraria, il setpoint della funzione Eco o di quella Party.
	Tasto On/Off	Premendo breve, è possibile accendere/spegniere il termostato.
	Tasto di blocco	Premendo per 3 secondi, è possibile bloccare/sbloccare tutti i tasti.
	Manopola Rucando la manopola, è possibile regolare i parametri o i setpoint.

Tasto Descrizione	Funzione
mode	impostazione dei parametri	Se si desidera impostare i parametri, è possibile operare come segue:a. Spagnere il termostato da tasto ON/OFFb. Tenere premuto mode+ per5 secondic. Ruotare la manopola, e impostare la password su 22d. Selezionale il parametro e cambiare il valore ruotando e premendo la manopola.
		Uscire dal menu:• Attendere 20 secondi nella sua effettuare allaunchediana operazione;• Confermare premendo uno qualsiadiel 4 tasti;

Controllo umidita

Attivare il termostato (modello con versione umidità); tenendo premuto il tasto "modalità"per 3 secondi, il display visualizzera" % rH value".Se il thT è dotato solo di sensore di temperatura (senza umidità), il display visualizzera"no H".

Tasto ventilazione/riscaldamento

Il tasto " viene configurato come modalità ventilazione ( ) o riscaldamento ( ) secondo il parametro FH (ventilazione -riscaldamento). FH=00->ventilazione FH=01->Riscaldamento Questa informazione è inviata dal Modbus (coil 53).

QuandoFH=0

Premendo il tasto, è possibile selezionare la velocità desiderata (min, med, max) o quella automatica (Auto) e inviare queste informazioni tramite il Modbus (registro 7)

Velocità minima di ventilazione

Velocità media di ventilazione

Velocità massima di ventilazione

VEcOa automatica di ventilazione

QuandoFH"1

Il tasting è confi gurato per la gestione del dispositivo in riscaldamento; premendo quello tasting si può selezionare l'intervaldo di tempo durante il quale l'unità verra forzata al 100% (20, 40 o 60 minuti). Questa informazione è inviata dal Modbus (registry 8)

Premendo il tasto, si cui impostare la durata desiderata del riscaldamento forzato. Ogni pressione del tasto, incrementa la durata di: 20, 40, o 60 minuti, come visualizzato sul display.

20min

40min

60min

Quando il relè è attivo, viene visualizzata l'icona

FS: Ventilazione/Riscaldamento comandato

FS=00→thT

FS=01→Modbus

Tab.1.a

FS	FH	Gestione relè
0	-	thT
1	0	Modbus - ventilazione
1	1	Modbus - riscaldamento

Impostazione dell'orologio

Accendere il termostato, premere continuamente "per 5 secondi; quando il Campo secondario visualizza "hh:mm", premere

• hh lampegia: ruotare la manopola per impostare l'ora e premerla per confirmare;
  mm lampeggia; ruotare la manopola per impostare i minuti e premerla per confermare;
• il giorno della settimana lampeggia: ruotare la manopola per impostare il giorno e premerla per confermare.

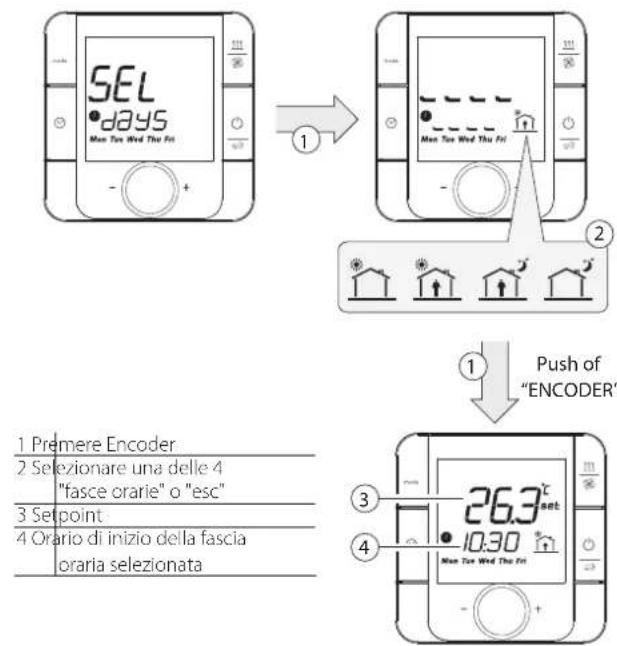

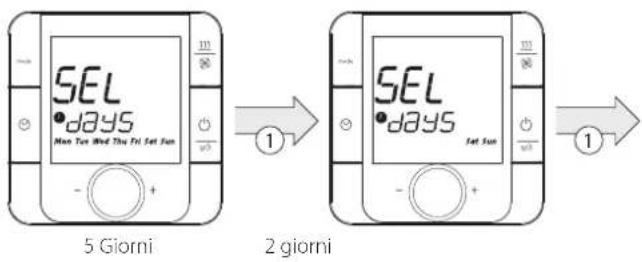

Impostazione della fascia oraria

Accendere il termostato, premere continuamente per 5 secondi, ruotare la manopola e premerla quando il Campo secondario visualizza "F5-2". Ora, è possibile impostare la fascia oraria comme segue:
- Selezionare "giorno lavorativo" o "week end" ruotando la manopola, e confirmare premendola.

1. Rotazione della manopola "encoder"

2. Selezionare una fascia oraria ruotando la manopola, e confermare premendola.
   Impostare I'orario di avvio ruotando la manopola, e confirmare premendola.

3. Impostare il setpoint, ruotando la manopola, e confirmare premendola.

I valori predefi niti nel termostato sono i sequenti:

	Orario 1 Orario 2 Orario 3 Orario 4
	Orario avvio Setpoint	Orario avvio Setpoint	Orario avvio Setpoint	Orario avvio Setpoint
Giorno lavorativo (lunedi-venerdi)	7:00	17:00	21:00	22:00
	15.0 °C	22.0 °C	20.0 °C	18.0 °C
Week end (sabato-domenica)	7:00	09:00	17:00	22:00
	22.0 °C	20.0 °C	22.0 °C	18.0 °C

Nota: la sequenza delle fasse orarie e fissa ed è possibile visualizzarla (ossia per tornare indietro è necessario continuare a rotare l'encoder fi no all'avvio, e ripetere la procedura dall'inizio).

Note: Le informazioni di "hh", "mm" e "settimana" vengono inviate dal

Modbus:

hh-registro6
- mm - registrar 7
- giorno - registrar 8

Selezione delle funzioni Fascia oraria

Eco /Party

Accendere il termostato e premere "per selezionare la funzione prescelta. Le funzioni disponibili dipendonso dal valore del "tE".

Impostazione della funzione Eco

L'attivazione di但这a funzione consente di avera una temperatura inferiore al setpoint.

Accendere il termostato, tenere premuto "per 5 secondi, quandiruotare la manopola e premerla quando il campo secondario visualizza"F Lo". Ora, è possible impostare il setpoint della funzione Eco, ruotando la manopola e confermare premendola.

Rispetto il setpoint normale la funzione Eco è un off set di -3 °C in heating e +3 °C in cooling

L'informazione sul "setpoint Eco"iene inviata dal Modbus (registry 52)

Impostazione della funzione Party

L'attivazione di但这a funzione consente di avere una temperatura differente e prestabilita, superiore al setpoint, da attivare in situazioni straordinarie.

Accendere il termostato, tenere premuto "per 5 secondi, ruotare la manopola e premerla quando il Campo secondario visualizza "F Hi". Ora è possibile impostare il setpoint della funzione Party ruotando la manopola, e confirmare premendola.

Setpoint

Accendere il termostato, girare la manopola verso destra per augmentare il setpoint, e girare verso sinistra per ridurre il setpoint, in incrementi/ decrementi di 0.5^ . Puo venire modificato ancHE via Modbus.

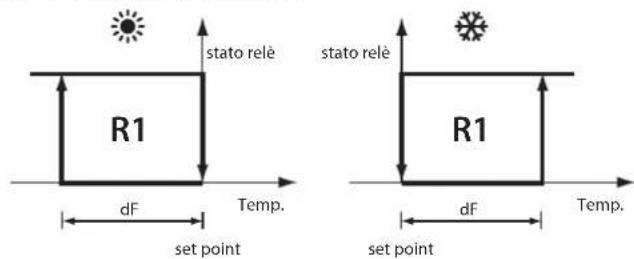

Differenziale

Per impostare il differenziale, accedere al menu dF (differenziale) e selezionare il nuovo valore con incrementi di 0,5. (0,5 - 1,0 - 1,5 - 2,0^)

Controllo dell'uscita

La modalità di controllo è disponibile via in modalità di raffreddamento che di riscaldamento, ed è gestita dall'utente.

Il parametro dF (differenziale)iene impostato nel menu impostazione parametri ed è il valore differenziale in modalità cooling/heating.

La regolazione si basa sul valore della temperatura rilevata dal sensore, con i setpointe definite nito dall'utente.

Impostazione dei parametri

Spagnere il temostato con il tasto ON/OFF, premere e tenere premuti

mode+ " per 5 secondi, quandi insertre la password (22) e premere la manopola per confermare. L'elenco dei parametri è il seguente:

Visualiz. LCD	Descrizione Valore	predef.	Nota
PS Password 00 La Password è: 22
FH Confi gurazione VENTILAZIONE/ RISCALDAMENTO		00 • 00:VE	NTILAZIONE
			• 01:RISCALDAMENTO
Co Confi gurazione tasto "modalità" 3 Vedi tabella sulla怎么回事
IC Compensazione del sensore di temperature		0,0 °C da	5,0 a + 5,0 °C
HC Compensazione del sensore di umidità		0,0 % UR	da - 10,0 % a + 10,0 % UR
FE	Abilitazione della modalità antigelo	01 • 00:Disabilitata	• 01: Abilitata
Ft	Set antigelo	5,0 °C da	a 17 °C
Id	Indirizzo BMS	50 da 50 a	81
br	Velocità di trasmissione dati	00 • 00:19	200
			• 01:9600
			• 02:4800
bE Abilitazione del buzzer (avvisatore acustico)		01 • 00:Disabilitato	• 01: Abilitato
dF	Diff erenziale	0,5 °C • 0,5 °C	• 1,0 °C
			• 1,5 °C
			• 2,0 °C
LE	Abilitazione del blocco tasti	0 • 00:Disabilitato	• 01: Abilitato
rC Gestione del relè		Automatica	• 01: Manuale
Ar Ripristino automatico
tF	tasti di configurazione orologiche	07	da 01 a 07
tM ON/OFF comandato da:		00 • 00:Termostato	• 01: RS485
IE	Numero di variabili da visualizzare	00	da 00 a 05
dS	Tasti di modalità comandato da	00	• 00: Termostato
			• 01: Modbus
FS VENTILAZIONE/RISCALDAMENTO comandato da:		00 • 00: Termostato	• 01: Modbus

Tasto modalità

Key Mode

Per selezionare la sequenza di modalità, accedere al menu parametri e confi gurare il parametro "Co"quindi, tramite la manopola, selezionare il nuovo valore girando a destra o a sinistra, e premere <immagine rotellina per confermare. I simboli che possono essere gestiti sono:

i simboli possono essere abilitati separatamente o in coppia, l'abilitazione è possibile settando a "1" i bit del parametro di configurazione.

Numero Bit	Simbolo
00
01
02
03
04
05
06
07
08
09	non usato
10	non usato
11	non usato
12	non usato
13	non usato
14	non usato
15	non usato

Tab. 1.b

Esemblio:

Se i bit 00, 01 e 07 sono settati a "1" il valore della variable di configurazione sare 131 (valore binario convertito a valore decimale) e premendo il tasto "mode" la sequenza sare:

Taratura del sensore di temperatura

Per regolare la taratura della temperatura, acceder e al menu tC (taratura della temperatura), in un range compreso tra -5e + 5^ con incrementi di ± 0.1^ .

Taratura del sensore di umidità

Disponibile solo sui modelli con sensore di umidità. Per regolare la taratura dell'umidità, accedere al menu hC (taratura dell'umidità), in un range compreso tra -10 a +10 UR % con incrementi di ± 0,1 UR%.

Modalità antigelo

Se la funzione antigelo è abilitata (FE - Abilitazione antigelo impostata su: 0 = Disabilitato; 1 = Abilitato), quando il termostato è spento e la temperatura è inferiore a "Ft", l'uscita attiva il rele, e il display LCD visualità "△", quando la temperatura augente sono a "Ft+2 °C, l'uscita disattiva il rele è l'icona "△" scompare.

Set antigelo

Per impostare il Set Antigelo, accedere al menu Ft (Temperatura di antigelo) e selezionare il nuovo valore compreso tra 5,0 e 17,0°C.

Abilitazione del buzzer

Per effettuare questa operazione, accedere al menu bE (Abilitazione del buzzer) e confirmare:

• 0= Disabilitatio;
  1=Abilitato;

Blocco dei tasti

Per effettuare questa operazione, accedere al menu LE (Attivazione del blocco) e confirmare il nuovo valore.

• 0 = Disabilitatio;
  1=Abilitato.

Tasto orologio

Per selezione la sequenza delle funzioni, accedere al menu parametri e configurare il parametro "tE" quando,tramite la manopola, selezione are nuovo valore girando a destra o a sinistra, e premere per confirmare.

La scelta delle funzioni attivabili e:

Valore	Azione
0	disabilitato
1	#
2	#
3	# → #
4	#
5	# → #
6	# → #
7	# → # → #

Ad esempio:

Se il valore della variabile di configurazione è uguale a 7 e la sequenza di pressione del tasto "orologio":

Nessuna fascia oraria

Premendo il tasto, è possibile selezionare la funzione desiderata.

1. Nessuna fascia oraria (nessuna icona visualizzata)
2. Funzione fascia oraria (le icone attivate sono " e l'icona relativa alla fascia oraria corrente)
3. Funzione Eco (l'icona arrivata e
4. Funzione Party (l'icona attivata è "

Spegnimento e accensione del termostato (ON/OFF)

Lo spegnimento e l'accensione del termostato sono gestiti dal termostato stesso o dal Modbus. La sceltaiene effettattuata nel menu parametri (parametro "tM").

Se il parametro"tM" = 0 (controllo del termostato)

Per accendere premere "b", premere "nuovamente per spegnere il termostato disattivare il reile.

Se il parametro "tM" = 1 (controllo del Modbus) -> coil 58

Lo spegnimento e l'accensione del termostato vengono effettati da un Modbus (coil 50).

Lo stato On-Off viene inviato al Modbus (coil 8).

Allarme

Quando è presente uno dei seguenti allarmi, viene visualizzato il codice di erre sul display LCD, e il buzzer viene attivato (in accordo con il parametro bE - Abilitazione del buzzer). L'uscita del relè si chiude, ed appeare"

Visualizzazione sullLCD	Allarme
E1 Allarme di corto circuito del sensore
E2 Allarme di circuito del sensore aperto
EE Anomalia dell'eprom
HI Temperatura superiore a 55 °C
LO Temperatura inferiore a 0 °C
AC Orologio

Visualizzazione del messaggio Cn

All'accensione, dopo i primi 30 secondi alla rilevazione del traffi co dati sulla linea serialle, il termostato verrà riconosciuto come dispositivo di rete. Quando la Communicatione si interrompe o il cavo viene tagliato o disconnesso, dopo 30 secondi, nel secondo Campo del display viene visualizzato in modo lampeggiante il messaggio "Cn" alternato all'ora (10 secondi per l'ora e 2 secondi per il messaggio Cn).

1.3 Speci che Tecniche

Alimentazione	Da 85 a 260 V ca, 50/60 Hz
Potenza assorbita	2 VA
Condizioni di funzionamento	Da 0 fino a +45 °C
	dal 5% fino al 90% di umidità relativa (UR)
Condizioni di immagazzinamento	Da -10 fino a +55 °C
	dal 5% fino al 90% di umidità relativa (UR)
Indice di protezione	IP 20
Display	LCD (retro illuminato bianco)
Valore di temperatura visualizzato	Da -10 a +60 °C->±0,1 °C°
Preciosa di misurazione della temperatura	Da 0 fino a +45 °C->±0,5 °C°
Preciosa di misurazione dell'umidità	Dal 20 all'80% UR: ±5% UR
Carico max. di corrente per il relè	Max. 5 A (Resistivo) / 2 A (Induttivo)
Norme	Conforme alla norma EN60730 - Categoria II
	Conformità REACH
	Conformità RoHS
Mantenimento dei param. impostati	3 anni
Tizio di relè	SPDT (N.A./N.C.)
Tensione del relè	230 Vac

Connessioni RS485

Bus seriale RS485:AWG da 20 a 22, cavo schermato, Lmax=500 m

Alimentazione: Sezione dei cavi: da 0,5 mm² a 1,5 mm²

Modalità di communicatesione

Velocità di trasmissione dei dati BMS

Per effettuare questa operazione, accedere al menu Br (velocità di trasmissione dei dati) e confirmare il valore:

• 0=19200 (impostazione predefinita)
  1=9600
  2 = 4800

Impostazione di indirizzo dell'RS485

Per effettuare questa operazione, selezionare il parametro ld (Identificazione del dispositivo) per confirmare l'indirizzo seriale RS485 del temostato.

É possiblè collegare fi no a 32 termostati. L'indirizzo serialé è definite nell'intervallo da 50 a 81 (Indirizzo predefinito 50).

Tabella riassuntiva dei parametri di funzionamento

Indirizzo	Tipo	R o R/W	Descrizione delle variabili	Interpretazione dei dati
1	Coil	R	Sonda in corso circuito	0: normale; 1: guasto
2	Coil	R	bonda scollegata	0: normale; 1: guasto
3	Coil	R	Anomalia E²	0: normale; 1: guasto
4	Coil	R	Allarme di temperatura elevata	0: normale; 1: guasto
5	Coil	R	Allarme di temperatura bassa	0: normale; 1: guasto
6	Coil	R	Stato dell'allarme	0: Nessun allarme
				1: Allarme
7	Coil	R	Stato On/Off relè	0: Off
				1: On
8	Coil	R	Stato On/Off del termostato	0: Off
				1: On
50	Coil	R/W	Comando On/Off del termostato	0: Off
				1: On
51	Coil	R/W	Configurazione della gestione dei relè	0: Automatica (impostazione predefinita)
				1: Manuale
52	Coil	R/W	Comando del relè in modalità manuale	0: Disabilitato
				1: Attivo
53	Coil	R/W	Configurazione del tasto Ventilazione/Riscaldamento	0: Ventilazione
				1: Riscaldamento
54	Coil	R/W	Abilitazione della modalità di antigelo	0: Off
				1: Abilitata
55	Coil	R/W	Abilitazione della funzione di blocco tasti	0: Off
				1: Abilitata
56	Coil	R/W	Abilitazione del buzzer	0: Off
				1: Abilitato
57	Coil	R/W	Abilitazione della fascia oraria	0: Off
				1: Abilitata
58	Coil	R/W	Selezione On/Off del termostato	0: mediate termostato
				1: mediate linea seriale RS485
59	Coil	R/W	Selezione del tasto modalità	0: mediate termostato
				1: mediate linea seriale RS485
60	Coil	R/W	Selezione del tasto Ventilazione/Riscaldamento	0: mediate termostato
				1: mediate linea seriale RS485

Indirizzo	Tipo	R o R/W	Descrizione delle variabili	Interpretazione dei dati
1	Registro	R	Codice macchina	stabilito in 314
2	Registro	R	Revisione di hardware	1.021
3	Registro	R	Versione del firmware	in funzione della versione del firmware (ad es.:10 per firmware 1.0)
4	Registro	R	Temperatura ambiente	valore di temperatura (0T60 °C)
5	Registro	R	Umidità ambiente
6	Registro	R	Stato della modalità	valore di variabile
Indirizzo Tipo R o		R/W	Descrizione dellevariabili	Interpretazione dei dati
7 Registro	R Modalità	di ventilale	azione 00 Bassa	01 Media02 Alta03 Automatica
8 Registro	R Modalità	di	riscaldamento	00 Disabilitata01 20 minuti02 40 minuti03 60 minuti
9 Registro	R/W Impostazione	dell'ora Da 0 a 23
10 Registro	R/W Impostazione	dei minuti Da 00 a 59
11 Registro	R/W Impostazione	del giorno della settimana	1...7lun...dom
51 Registro	R/W Setpoint	int di temperatura Valore della		temperatura (5,0 ...35,0°C)
52 Registro	R/W Setpoint	Eco Valore di		temperatura (da 5,0 a 35,0°C)
53 Registro	R/W Setpoint	Party Valore di		temperatura (da 5,0 a 35,0°C)
54 Registro	R/W Configurazione	e del tasto modalità	Valore interoVedi Tab. 1.b
55 Registro	R/W Configurazione	e del tastoorologio	Valore intero
56 Registro	R/W Taratura	desensore di temperatura	Valore di temperature (da-5,0 a +5,0°C)
57 Registro	R/W Taratura	desensore diumidià	Valore di umidità (da-10,0 a +10,0 U/R%)
58	Registro	R/W Differenziale	0,5 -1,0 -1,5 -2,0°C
59 Registro	R/W Temperatura	di antiglio Da 5 a 17 °C
60 Registro	R/W Impostazione	del menuinformazioni	Da 0 a 5
61 Registro	R/W Menu	informazioni -valore della variabile 1
62 Registro	R/W Menu	informazioni -valore della variabile 2
63 Registro	R/W Menu	informazioni -valore della variabile 3
64 Registro	R/W Menu	informazioni -valore della variabile 4
65 Registro	R/W Menu	informazioni -valore della variabile 5
69 Registro	R/W Impostazione	del tastomodalità
70 Registro	R/W Impostazione	del tastodella ventilationazione	00 Bassa01 Media02 Alta03 Automatica
71 Registro	R/W Impostazione	del tastodelriscaldamento	00 Disabilitato01 20 minuti02 40 minuti03 60 minuti
101 Registro	R/W hh Fascia oraria	1 dalunedi al venerdi	00 - 23
102 Registro	R/W mm fascia oraria	1 dalunedi al venerdi	00 - 59
103 Registro	R/W Setpoint fascia oraria	1 dal lunedi al venerdi	5,0 - 35,0
104 Registro	R/W hh fascia oraria	2 dal lunedi al venerdi	00 - 23
105 Registro	R/W mm fascia oraria	2 dal lunedi al venerdi	00 - 59
106 Registro	R/W Setpoint fascia oraria	2 dal lunedi al venerdi	5,0 - 35,0
107 Registro	R/W hh fascia oraria	3 dal lunedi al venerdi	00 - 23
108 Registro	R/W mm fascia oraria	3 dal lunedi al venerdi	00 - 59
109 Registro	R/W Setpoint fascia oraria	3 dal lunedi al venerdi	5,0 - 35,0
110 Registro	R/W hh fascia oraria	4 dal lunedi al venerdi	00 - 23
111 Registro	R/W mm fascia oraria	4 dal lunedi al venerdi	00 - 59
112 Registro	R/W Setpoint fascia oraria	4 dal lunedi al venerdi	5,0 - 35,0
113 Registro	R/W hh fascia oraria	1 sabato-domenica	00 - 23
114 Registro	R/W mm fascia oraria	1 sabato - domenica	00 - 59

Indirizzo Tipo R o	R/W	Descrizione dellevariabili	Interpretazionedei dati
115 Registro R/W Setpoint fascia oraria 1sabato - domenica	116 Registro R/W hh fascia oraria 2 sabato -domenica	00 - 23
117 Registro R/W mm fascia oraria 2sabato - domenica	118 Registro R/W Setpoint fascia oraria 2sabato - domenica	00 - 59
119 Registro R/W hh fascia oraria 3 sabato -domenica	120 Registro R/W mm fascia oraria 3sabato - domenica	00 - 23
121 Registro R/W Setpoint fascia oraria 3sabato - domenica	122 Registro R/W hh fascia oraria 4 sabato -domenica	00 - 23
123 Registro R/W mm fascia oraria 4sabato - domenica	124 Registro R/W Setpoint fascia oraria 4sabato - domenica	00 - 59

IMPORTANT
