MANUALE UTENTE TB3HDMIDOCK i-TEC

Leggere attendamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizioneanche sulla scheda "Manuali e strumenti" del nostro site web: www.i-tec.cz/it/, In caso di problemi rivolgersi al supporto tecico: [e-mail]

CESKY

Vi ringraziamo per aver acquistato esta Stazione dock della i-tec che vi permette di collegare in modo veloc e facile i vostri dispositivi preferiti tramite un solo cavo Thunderbolt™ 3 a notebook/tablet dotati di porte Thunderbolt™ 3. Questa Stazione dock dispone di 1 porta HDMI, 2 porta Thunderbolt™ 3 (1 Power Delivery 65.0 W), 1 porta Ethernet GLAN RJ-45, 5 porta USB-A 3.0 (una porta di ricarica velo con specifica BC 1.2), 1 connettore Combo Audio (cuffie e microfono), 1 porta per l'alimentatore esterno DC e 1

SD Card Reader.CONTENUTO CONFEZIONE

• i-tec Stazione dock Thunderbolt™ 3 + Power Delivery 65.0 W
  Cavo ThunderboltTM 3 (70 cm)
• Adattatore di alimentazione (uscita DC: 20.0V / 6.75A, cavo DC 150 cm, cavo AC 170 cm)
• Quick Start

DESCRIZIONE ESPECIFICAZIONI TECNICHE

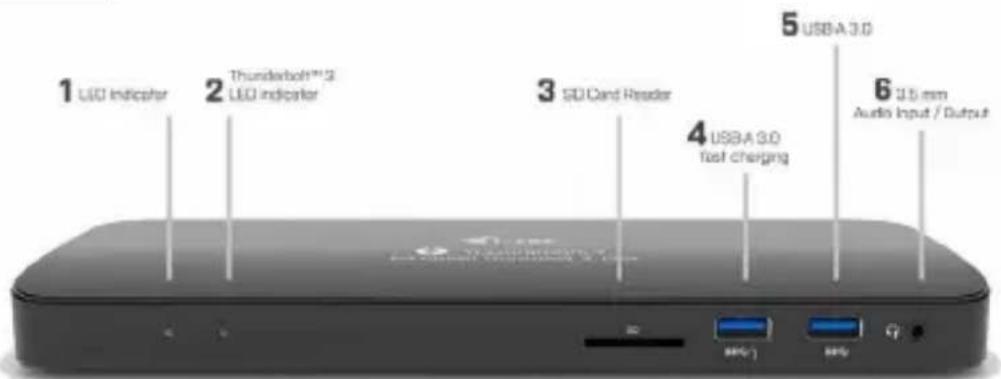

Pannello frontale:

1. LED Power - emette una luce verde dopo il collegamento della Stazione dock all'alimentazione
2. LED Thunderbolt™ 3 - emette una luce blu dopo il collegamento della Stazione dock al dispositivo Thunderbolt™ 3
3. Lettre di schede SD con specifica SD 3.0
4. Porta USB-A 3.0 di ricarica veloce con specifica BC 1.2
5. Porta USB-A 3.0 di trasmissione di dati super veloce sono a 5Gb / s che supporta la funzione USB Hot Swapping
6. Connettore Combo Audio Jack 3.5mm (2.1 CH)

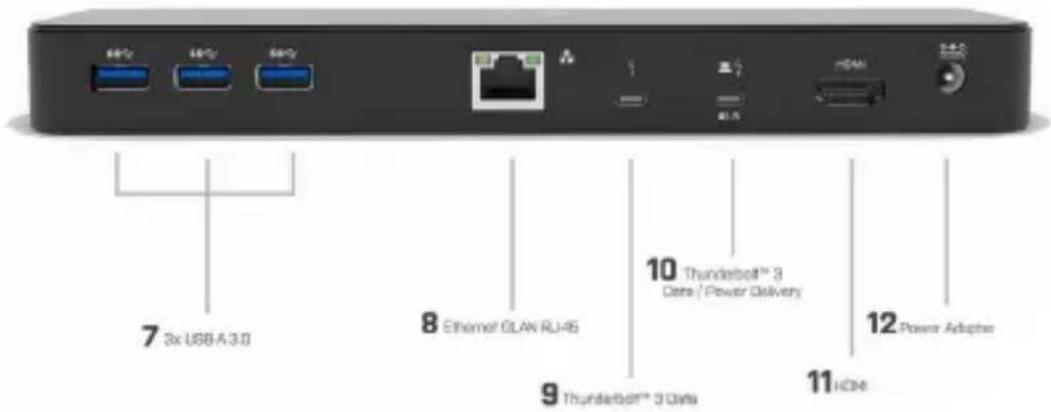

Pannello posteriore:

1. 3 porte USB-A 3.0 di trasmissione di dati super veloc e fino a 5 Gb/s che supportano la funzione USB Hot Swapping
2. Porta Ethernet GLAN RJ-45 che supporta le velocità di 10/100/1000 Mb/s
3. Porta Thunderbolt™ 3 per collegare la Stazione dock altri dispositivi Thunderbolt™ 3 / USB-C alla Stazione dock, o eventualmente per collegare un altro monitor Thunderbolt™ 3 con risoluzione fino a 5K.
4. Porta Thunderbolt™ 3 / Power Delivery per collegare la Stazione dock alla porta Thunderbolt™ 3 del laptop o per collegare altri dispositivi Thunderbolt™ 3 / USB-C alla Stazione dock; esta porta supporta la funzione Power Delivery, profilo 5, mass. 65.0 W.
5. Porta HDMI - 4K Ultra HD con risoluzione fine a 4.096 × 2.160 , 60 Hz
6. Connettore Power Jack per l'adattatore di alimentazione (DC 20.0V / 6.75A)
   Fonte di alimentazione esterna da usare eslusivamente con TB3HMDIOCK.

Altre specificazioni tecniche:

Dimensioni: 229× 87× 27mm
- Peso: 457 g

REQUISITDI SISTEMA

Requisiti hardware: Notebook/tablet con una porta Thunderbolt™ 3

Sistemi operativi: Windows 10 32/64 bit, macOS Sierra 10.12 o superiore L'installazione automatica degli strumenti dalsysteme operativo Windows 10 e macOS

COLLEGAMENTO DEL MONITOR TRAMITE LA PORTA HDMI / THUNDERBOLT™ 3

Per collegare il monitor alla Stazione dock usare il cavo HDMI / Thunderbolt™ 3 (per la porta HDMI si consiglia il cavo di versione 2.0 o superiore). Nel corso dell'infallazione del monitor secondario del notebook/tablet lo schermo più lampeggiare ma è un fenomeno normale. La Stazione dock supporta al massimo 2 monitor collegati. L'interfaccia grafica: 1 porte HDMI e 1 porte Thunderbolt™ 3. Risoluzioni:

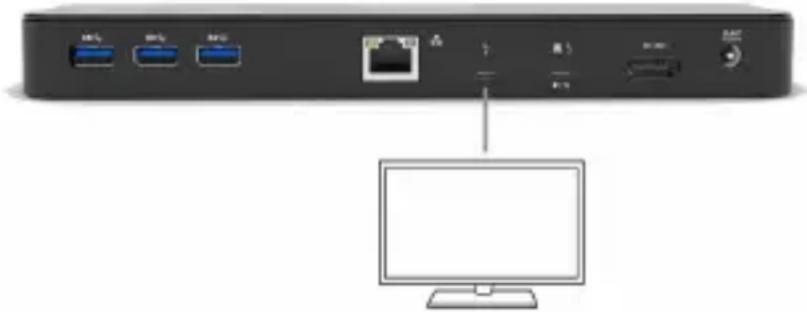

1 monitor connesso tramite il cavo Thunderbolt™ 3 - risoluzione fino a 5K 5.120 x 2.880, 60 Hz; in caso di risoluzione 5K la porta HDMI si scollega automaticamente.

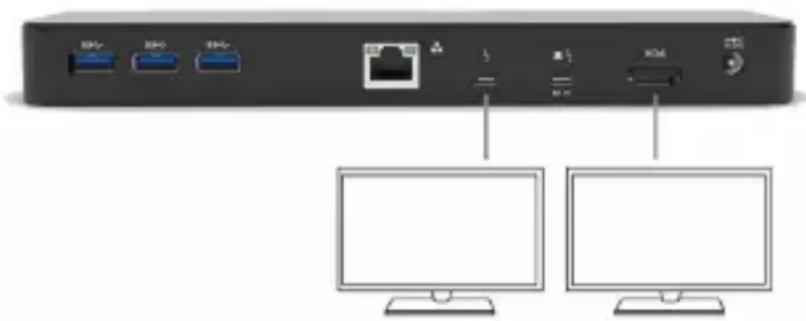

2 monitor collegati contemporaneamente (1 porta HDMI + 1 porta Thunderbolt™ 3), risoluzione fine a 4K 4.096 x 2.160, 60 Hz

ISTRUZIONI DI SICUREZZA PER L'uso DELLA STAZIONE DOCK

• Evitare i valori estremi della temperatura e dell'umidità.
• Usare il dispositivo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.
• Conservare gli strumenti eanche il Libretto d'uso.

In collaboration con il Centro di assistenza tecnica:

controllare il funzionamento del dispositivo dopo la sua caduta per terra o nell'acqua
- verificare il funzionamento del dispositivo in caso di rottura dell'involucro
- sporgere il reclamo se il dispositorio non funziona secondo il Libretto d'uso.

DOMANDE FREQUENTI

Si veda la性和 "FAQ" di quello prodotto sulle nostre pagine web www.i-tec.cz/it/.

UVOD

Questo dispositivo è contrassegnato con il seguente simbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In questo modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).

CESTINA

IT Integrazione al manuale sui prodotti nel quale sono riportate tutte le necessarie informazioni dettagliate prescritte dal REGOLAMENTO (UE) 2019/1782 DELLA COMMISSIONE. (Questo prodotto soddisfa tutti i requisiti previsti alla norma di cui sopra).
