MANUAL DE USUARIO TB3HDMIDOCK i-TEC

Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro situ web, www.i-tec.cz/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algunos problema, pángase en contacto con我们的 equipo de soporte en [e-mail]

ITALIANO

Gracias por adquirir el replicador de puertos de i-tec que le permite conectar fácil y rápidamente en su PC, portátil o tableta Thunderbolt™ 3 sus dispositivos favoritos con un solo cable Thunderbolt™ 3. El replicador de puertos-ofrece 1x puerto HDMI y 2x Thunderbolt™ 3 puertos (1x Power Delivery 65.0 W), 1x puerto Ethernet GLAN RJ-45, 5x puertos USB-A 3.0 (Un puerto de cargo<rapida con asignación BC 1.2), 1x puerto Combo Audio (auriculas y microfono), 1x entrada de alimentación externa DC y 1x SC Card Reader.

ESPECIFICACIONES Y DESCRIPCION

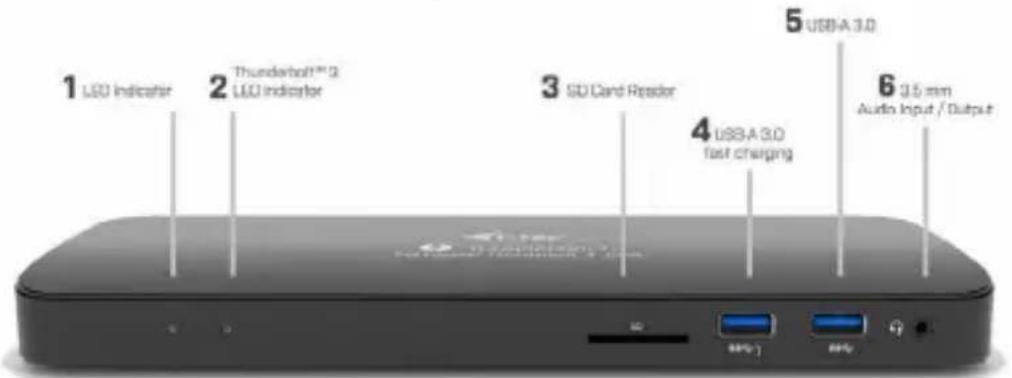

Panel frontal:

1. LED Power - se ilumina en verde cuando está connectado a la alimentacion
2. LED Thunderbolt™ 3 - se ilumina en azul cuando conecta el replicador de puertos al dispositivo Thunderbolt™ 3
3. Lector de tarjeta SD (especficacion SD 3.0)
4. Puerto USB-A 3.0 de energia rápida, specifications BC 1.2
5. Puerto USB-A 3.0 - transferencia de datos super rápida (5 Gb/s), compatible con la funciona USB Hot Swapping
6. 3.5 mm Combo Audio Jack (2.1 CH)

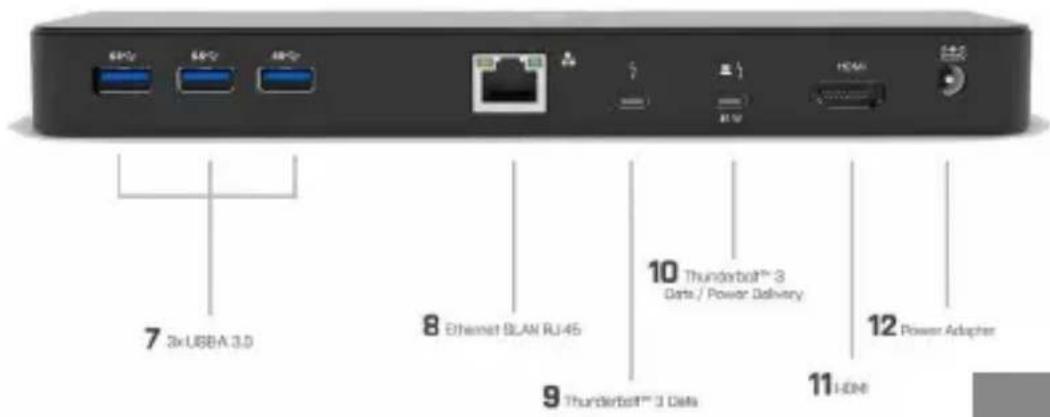

Paneltrasero:

1. 3x Puerto USB-A 3.0 - transference de datos super<rápida (5Gb/s), compatible con la funciona USB Hot Swapping
2. Puerto Ethernet GLAN RJ-45 - Admite 10/100/1000 Mbps
3. Puerto de datos Thunderbolt™ 3 / Power Delivery - para conectar el dispositorio Thunderbolt™ 3 / USB-C al replicador. Es possible conectar otro monitor Thunderbolt™ 3 con una resolution de hasta 5K
4. Puerto de datos Thunderbolt™ 3 / Power Delivery - para conectar el replicador de puertos a la computadora portátil Thunderbolt™ 3 o para conectar el dispositivo Thunderbolt™ 3 / USB-C al replicador, este puerto admite la funciona Power Delivery del perfil 5, eskaar, un maximo de 65.0 W.
5. Puerto HDMI - Resolución 4K UltraHD hasta 4096x2160@60Hz
6. Power Jack para adaptador de corriente (CC 20.0V / 6.75A) Fuente de alimentacion externa, exclusivamente para el uso en TB3HDMIDOCK.

Otras specifications:

Dimensiones: 229 × 87 × 27 ~mm
- Peso: 457 g

CONTENIDO DEL EMBALAJE

• i-tec Replica de puerto Thunderbolt™ 3 + Power Delivery 65.0 W
• Cable Thunderbolt™ 3 (70 cm)
• Adaptador de corriente (salida DC: 20.0V / 6.75A, cable DC 150 cm, cable AC 170 cm)
• Iniciorado

REQUISITOS DEL SISTEMA

Requisitos de hardware: portátil / tableta con puerto Thunderbolt™ 3 libre

Sistema operativo: Windows 10 32/64 bit, macOS Sierra 10.12 y superior.

Windows 10 y macOS - Instalación automática de controladores de OS.

CONEXION DE LA PANTALLA MEDIANTE HDMI / THUNDERBOLT™

Use el cable HDMI / Thunderbolt™ 3 para conectar el monitor al replicador de puertos (para HDMI, recomendamos un cable de 2.0 o superior). Durante la instalacion de una pantalla adicular, la pantalla de portátil / tableta puede parpadear, que es el estado estandar. El replicador admite hasta dos monitores. Interfaz graphical: 1x HDMI y 1x Thunderbolt™ 3. Resolución:

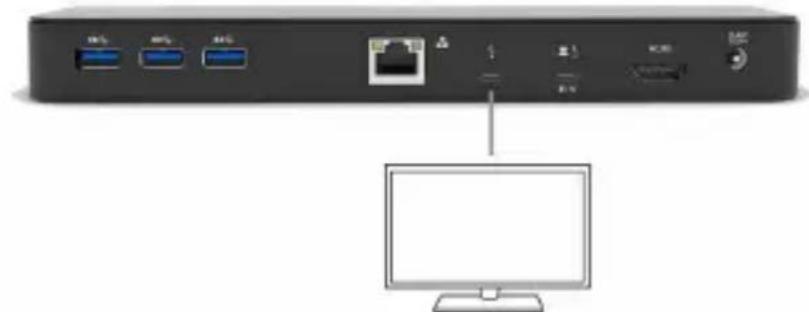

1 pantalla externa connectada a través del cable Thunderbolt™ 3 - resolution de hasta 5K 5120x2880@60Hz, HDMI se desconecta automatistically a una resolution de 5K

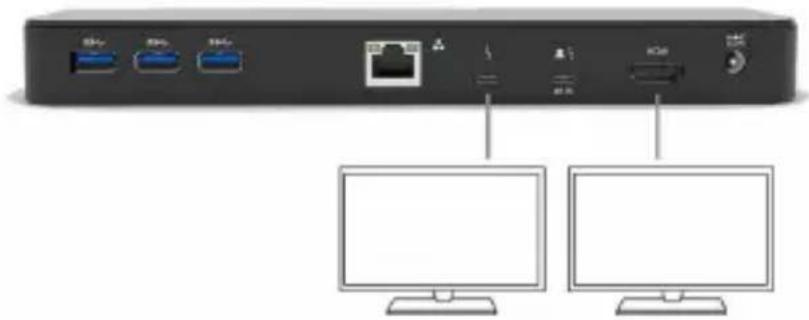

2 pantallas connectadas simultaneamente (puerto 1x HDMI + 1x Thunderbolt™ 3 puerto), resolution hasta 4K 4096x2160@60Hz

INSTRUCCIONES DE SEGURIDAD PARA EL USO DEL REPLICATOR DE PUERTOS

• No exponga a temperatas y humedad extremas.
• Utilice el dispositivo en arandelas planas para evaporar que se resbale y caiga al sueño.
• Guarde los controladores y el manual para uso posterior.

En cooperación con el Departamento de Servicios:

• Verificar la functionalities附加值despues de caer en el agua o en el suejo.
• Verificar la functionalitiesidad cuando la cubierta está rota.
• Reivindique que el equipo no funciona de acuerdo con el manual.

PREGUNTAS FRECUYENTES

Disponible en{nuestra pagina web www.i-tec.cz/es/,en la pestana "FAQ" de este producto.

INTRODUZIONE

El dispositivo está indicado por el símbolo de reciclaje. Esto significía que al final de la vida úlil de la instalación,Debe asegurarde que se almacene por分开ado en un punto de recolección establecido para este fin y no en los lugar designados para la eliminación de desechos Municipales ordinarios sin clasificar. Contribuira a melhorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea).

ITALIANO

ES Complemento del manual del producto que incluye todas las informaciones necessarias, exigidas por el REGLAMENTO (UE) 2019/1782 DE LA COMISION. (Este producto cumple todos los requisimientos que exige en reglamento antes citado).
