MANUALE UTENTE Artic 4000 GYS

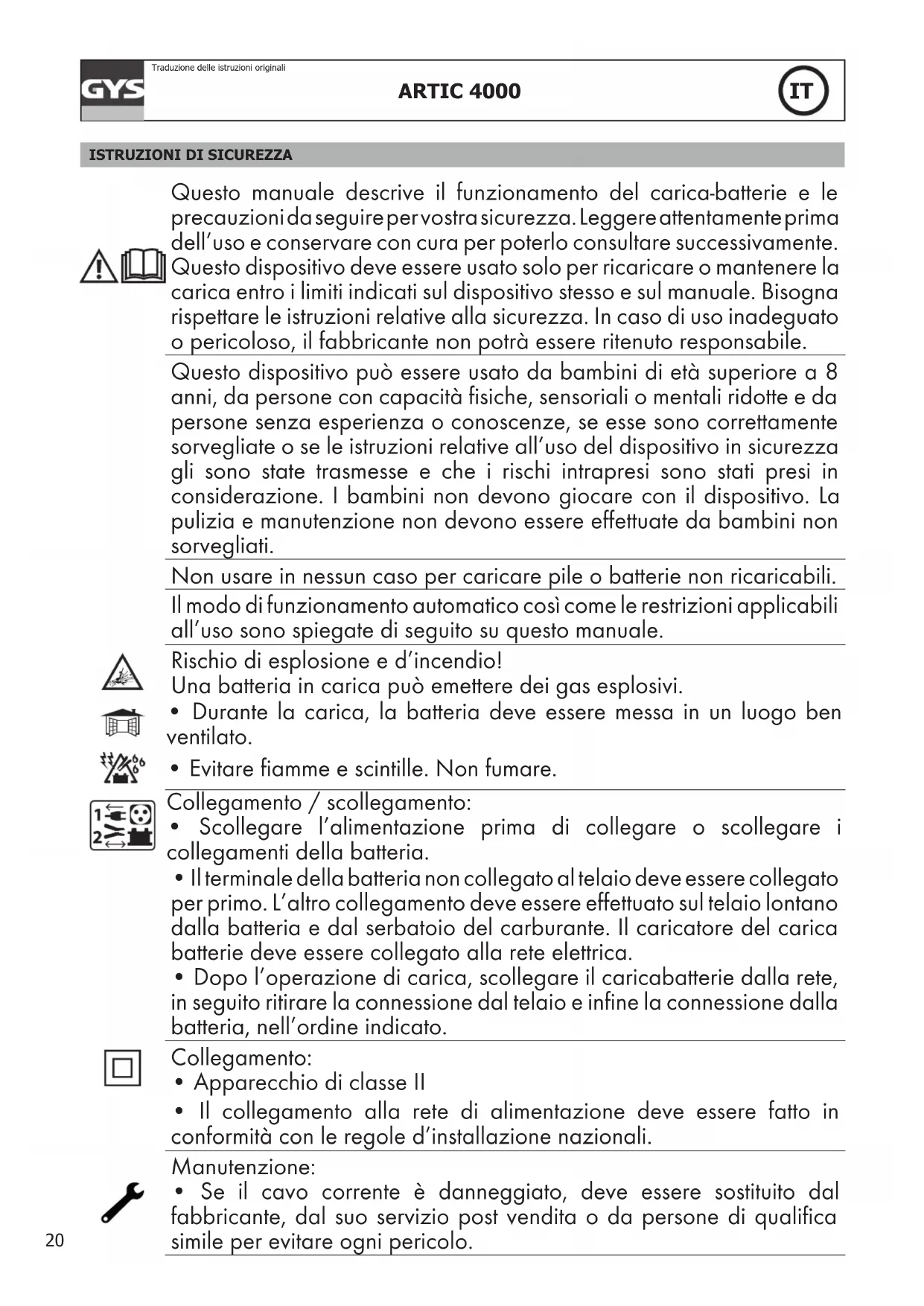

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire pervostra sicurezza. Leggere attentamente prima dell'uso e conservare con cura per poterlo consultare successivamente. Questo dispositivo deve essere usato solo per ricaricare o mantenere la carica entro i limiti indicati sul dispositivo stesso e sul manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. La pulizia e manutenzione non devono essere effettuate da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non ricaricabili. Il modo di funzionamento automatico così come le restrizioni applicabili all'uso sono spiegate di seguito su questo manuale.

Rischio di esplosione e d'incendio!

Una batteria in carica può emettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un luogo ben ventilato.
• Evitare fiamme e scintille. Non fumare.

Collegamento / scollegamento:

• Scollegare l'alimentazione prima di collegare o scollegare i collegamenti della batteria.
• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altro collegamento deve essere effettuato sul telaio lontano dalla batteria e dal serbatoio del carburante. Il caricatore del carica batterie deve essere collegato alla rete elettrica.
• Dopo l'operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare la connessione dal telaio e infine la connessione dalla batteria, nell'ordine indicato.

Collegamento:

• Apparecchio di classe II
• Il collegamento alla rete di alimentazione deve essere fatto in conformità con le regole d'installazione nazionali.

Manutenzione:

- Se il cavo corrente è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post vendita o da persone di qualifica simile per evitare ogni pericolo.

CE

Regolamentazione:

• Apparecchio conforme alle direttive europee.
• La dichiarazione di conformità è disponibile sul nostro sito internet.
• Marca di conformità EAC (Comunità Economica Eurasiatica)
• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).
• Materiale conforme alle normative marocchine. La dichiarazione C_p (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto)
• Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

EAC

UK CA

Scarto:

DESCRIZIONE GENERALE

Il caricabatterie ARTIC 4000 è stato specialmente progettato per ricaricare la maggior parte delle batterie al piombo con o senza manutenzione, normalmente usate per le automobili e per diversi altri veicoli Queste batterie possono essere di diversi tipi es. : GEL (elettrolito gelificato), AGM (elettrolito impregnato), WET, MF (Manutenzione Free), CA (Calcio)...

Il caricabatterie ARTIC 4000 è perfettamente adatto alla carica di :

- batterie 6V (3 elementi da 2V) da 8 Ah a 70 Ah e fino a 130 Ah per il mantenimento di carica,

- batterie 12V (6 elemeti da 2V) da 2 Ah a 70 Ah e fino a 130 Ah per il mantenimento di carica.

- batterie 6V (3 elementi da 2V) da 8 Ah a 70 Ah e fino a 130 Ah per il mantenimento di carica, - batterie 12V (6 elementi da 2V) da 2 Ah a 70 Ah e fino a 130 Ah per il mantenimento di carica.

AVVIAMENTO

.I Collegare il caricabatterie alla batteria con l'accessorio scelto (morsetti, connettori a occhiello, ecc.).
2. Collegare il caricabatterie alla presa (rete monofase 220-240Vac 50-60Hz). Lo schermo digitale indica la tensione della batteria.
3. Scegliere la modalità premendo sul tasto , la carica viene avviata automaticamente.
4. Durante la carica, l'apparecchio indica la tensione della batterie e lo stato d'avanzamento della carica grazie a questa icona
Quando la batteria è completamente carica, l'icona
5. La carica può essere interrotta ad ogni momento scollegando la spina dalla presa oppure premendo sul tasto
6. Dopo l'operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare le connessioni dalla batteria.

MODALITA' DI CARICA

- Descrizione delle Modalità:

Modo CARICA «SLOW» 12V (14.4 V / 1 A) :

Modalità che limita la corrente di carica ad 1 A per preservare le piccole batterie durante la carica. Questa modalità si deve attivare quando la batteria da caricare ha una capacità nominale inferiore a 15Ah.

Modalità CARICA «FAST» 12V (14.4 V / 4 A) :

Modalità per la carica di batterie al piombo 12 V da 15 Ah a 70 Ah e fino a 130 Ah per il mantenimento di carica.

Modalità CARICA 12V speciale FREDDO (14.7 V / 4 A) :

Questa modalità modifica la tensione di carica a 14.7 V per la carica di batteria con temperature fredde (meno di 5°C) o per certe batterie AGM o batterie con tappi.

Modalità CARICA 6V (7.5 V / 4 A) :

Modalità destinata alla carica di batterie al piombo 6 V da 8 Ah a 70 Ah e fino a 130 Ah per il mantenimento di carica.

Tempo di carica stimato	6V			50	12V
					SLOW FAST
Capacità della batteria 8 Ah 50 Ah 70 Ah	2 Ah	8 Ah	15 Ah		20 Ah	Ah 70 Ah
Tempo di carica 20% >>> 80%	2 h	9 h	12 h		2 h	6 h	11 h	3 h 30	9 h	12 h

ANOMALIE, CAUSE, RIMEDI

	Anomalie	Cause	Rimedi
1		Corto-circuito.Circuito aperto.Inversione di polarità.	Verificare che non ci sia consumo normale o anormale nel circuito del veicolo.Verificare che i morsetti siano correttamente collegati.Dopo queste correzioni, se la spia rimane spenta, la batteria solfatata o deteriorata deve essere sostituita.
2		Scollegare i morsetti o i connettori ad occhiello durante la carica.	Ricollegare il caricabatterie alla batteria.
3		Tensione della batteria troppo elevata.	Verificare che la modalità selezionata corrisponda alla tensione nominale della batteria.
4		Batteria fuori servizio o molto debole in tensione.	Cambiare la batteria.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

• la prova d'acquisto con data (scontrino, fattura...)
• una nota esplicativa del guasto.

TABLEAU TECHNIQUE / TECHNICAL TABLE / TECHNISCHE DATEN / TABLA TÉCNICA / ТАБЛИЦА С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ / TABELLA TECNICA / TECHNISCHE TABEL

		ARTIC 4000
Référence modèleReferenceArt.-Nr. des ModellsReferencia del modelo	Артикул моделиReferentie modelRiferimento	029583 (UK : 029705)
Tension d'alimentation assignéeRated power supply voltageNetzspannungTensión de red asignada	Номинальное напряжение питанияNominale voedingsspanningTensione di alimentazione nominale	~ 220-240 VAC50 / 60 Hz
Puissance assignéeRated powerNetzleistungPotencia asignada	Номинальная мощностьNominale vermogenPotenza nominale	75 W
Tensions de sortie assignéesRated output voltageAusgangsspannungTensiones de salida asignadas	Номинальные выходные напряженияUitgaande nominale spanningTensione nominale di uscita	6 VDC12 VDC
Courant de sortie assignéeRated output currentAusgangsstromCorriente de salida asignada	Номинальный выходной токUitgaande nominale spanningTensione nominale di uscita	4 A
Capacité assignée de batterieRated battery capacityBatterie-KapazitätCapacidad asignada de batería	Номинальная емкость батареиNominale accu capaciteitCapacita nominale batteria	8 - 70 Ah (max. 130 Ah) @ 6V DC2 - 70 Ah (max. 130 Ah) @ 12V DC
Consommation batteries au reposBattery consumption when idleVerbrauch im RuhezustandConsumo de baterías en reposo	Потребление АКБ в нерабочем состоянииAccu verbruik in ruststandConsumo batteria quando inattivo	< 1.5 mA
OndulationRippleWelligkeitOndulación	КолебаниеЖolvingOndulazione	< 200 mV rms
Courbe de chargeCharging curveLadekennlinieCurva de carga	Кривая зарядкиLaadcurveUrva di carica	IUoU
Température de fonctionnementOperating temperatureBetriebstemperaturTemperatura de funcionamiento	Рабочая температураWerktemperatuurTemperatura di funzionamento	-20°C – +50°C
Température de stockageStorage temperatureLagertemperaturTemperatura de almacenado	Температура храненияOpslagtemperatuurTemperatura di conservazione	-20°C – +80°C
Indice de protectionProtection ratingSchutzartÍndice de protección	Степень защитыBeschermingsklasseGrado di protezione	IP65
Classe de protectionProtection classSchutzklasseClase de protección	Класс защитыBeschermingsklasseClasse di protezione	Class II
Niveau de bruitNoise levelStörpegelNivel de ruido	Уровень шумаGeluidsniveauLivello di rumore	< 50dB
PoidsWeightGewichtPeso	BecGewichtPeso	0.64 Kg
Dimensions (L x H x P)Dimensions (L x H x D)Abemssungen (L x H x T)Dimensions (L x A x A)	Размеры (Д x В x Ш)Afmetingen (L x H x B)Dimensioni (L x H x D)	193 x 80 x 52 mm
NormesStandardsNormenNormas	НормыNormenStandard	EN 60335-1EN 60335-2-29EN 62233CEI EN 60529EN 50581EN 55014-1EN 55014-2CEI 61000-3-2CEI 61000-3-3

PLASTRON / CONTROL PANEL STICKER / FRONTSEITE / TECLADO / ПАНЕЛЬ УПРАВЛЕНИЯ / TASTIERA DI COMMANDO / VOORSTUK

ARTiC 4000 12V <5°C 4A Fast 4A 15.70 Ah Slow 1A 2.15 Ah 6V 4A 8.70 Ah fast 12V 12.8 V FULL smart charger 4A □ 6/12V GYS ② ①
