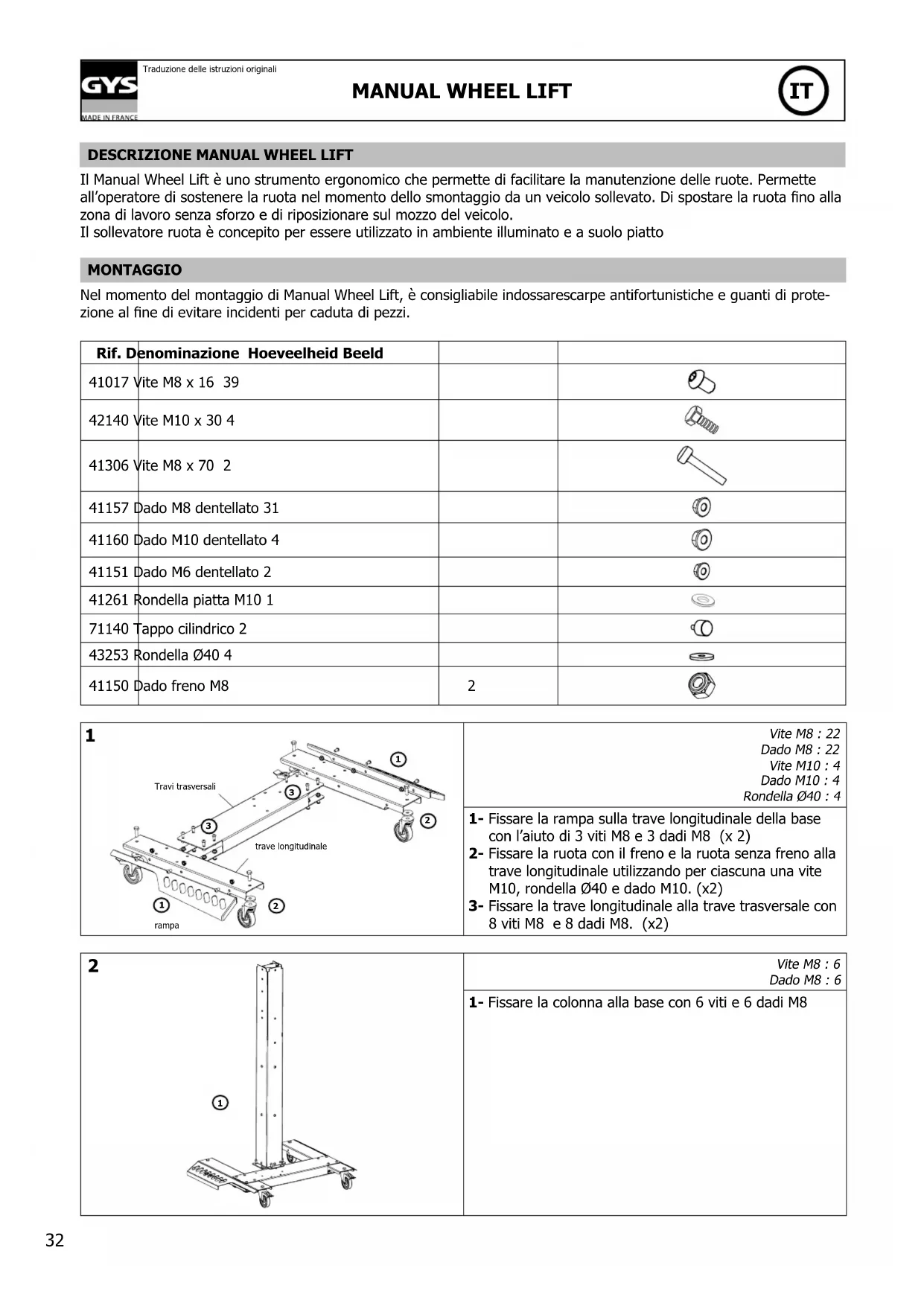

MANUALE UTENTE Wheel Lift GYS

Il Manual Wheel Lift è uno strumento ergonomico che permette di facilitare la manutenzione delle ruote. Permette all'operatore di sostenere la ruota nel momento dello smontaggio da un veicolo sollevato. Di spostare la ruota fino alla zona di lavoro senza sforzo e di riposizionare sul mozzo del veicolo.

Il sollevatore ruota è concepito per essere utilizzato in ambiente illuminato e a suolo piatto

MONTAGGIO

Nel momento del montaggio di Manual Wheel Lift, è consigliabile indossarescarpe antifortunistiche e guanti di protezione al fine di evitare incidenti per caduta di pezzi.

Rif.	Denominazione Hoeveelheid Beeld
41017	Vite M8 x 16 39
42140	Vite M10 x 30 4
41306	Vite M8 x 70 2
41157	Dado M8 dentellato 31		[OKCG]
41160	Dado M10 dentellato 4
41151	Dado M6 dentellato 2		[X3TW]
41261	Rondella piatta M10 1
71140	Tappo cilindrico 2		[S228]
43253	Rondella ∅40 4
41150	Dado freno M8	2

1 Travi trasversali trave longitudinale rampa

Vite M8 : 22

Dado M8 : 22

Vite M10 : 4

Dado M10 : 4

Rondella ∅40 : 4

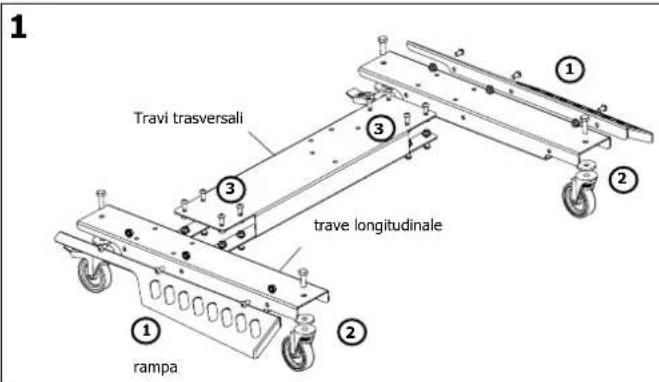

1- Fissare la rampa sulla trave longitudinale della base con l'aiuto di 3 viti M8 e 3 dadi M8 (x 2)
2- Fissare la ruota con il freno e la ruota senza freno alla trave longitudinale utilizzando per ciascuna una vite M10, rondella ∅40 e dado M10. (x2)
3- Fissare la trave longitudinale alla trave trasversale con 8 viti M8 e 8 dadi M8. (x2)

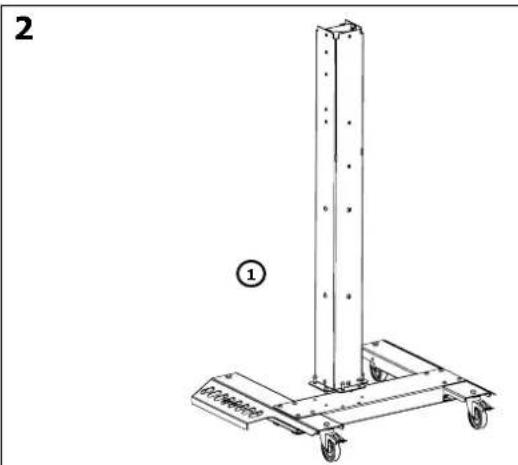

1- Fissare la colonna alla base con 6 viti e 6 dadi M8

Tappo cilindrico : 2Vite M8x70 : 2Dado M6 : 2Dado M8 : 2

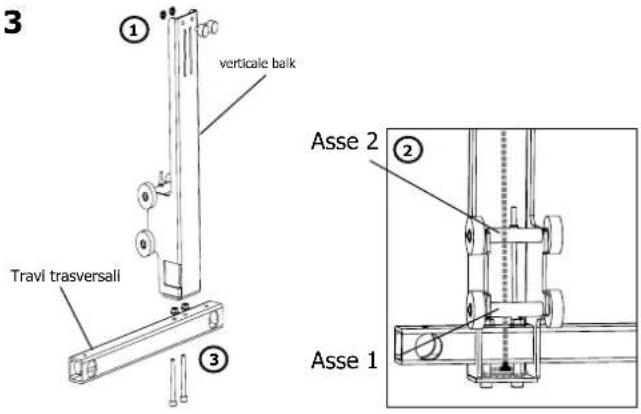

1- Fissare i tappi cilindrici in cima al carrello con due dadi M62- Inserire la trave trasversale del carrello nel carrello. Posizionare l'anello più grande del cavo tra la trave principale e il carrello e passare le viti M8x70 attraverso (Attenzione :Far passare il cavo dietro il primo asse e quindi davanti al secondo)3- Inserire le viti M8x70 utilizzate per fissare le due travi. Accertarsi di farli passare attraverso l'anello del cavo (2). Serrare con i dadi M8.

4
	1- Inserire con l'aiuto di un martello i tappi di chiusura nei tubi sul lato non perforato del tubo.2- Inserire il rullo attorno al tubo. (x2)

	Vite M8 : 2Dado freno M8 : 2

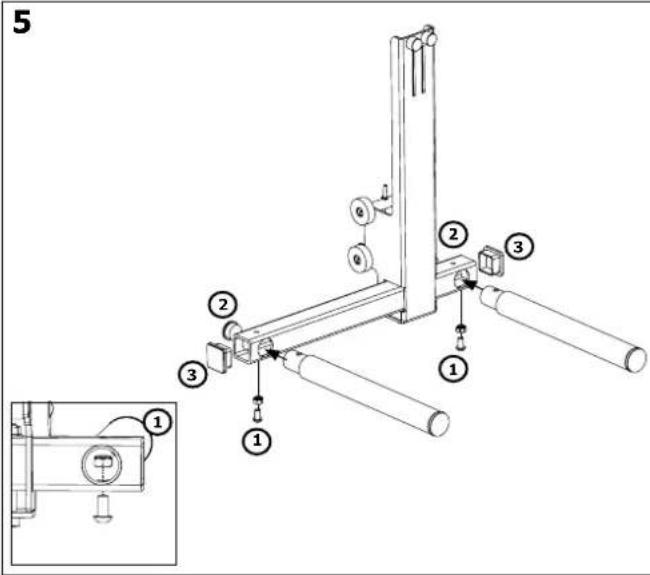

	1- Inserire il tubo con il rullo nella trave trasversale del carrello, fissare con l'aiuto della vite M8 e il dado freno M8 (x2).2- Inserire il tappo a lamelle all'estremità del tubo rotondo (x2).3- Inserire il tappo a lamelle all'estremità del tubo quadrato (x2).

6

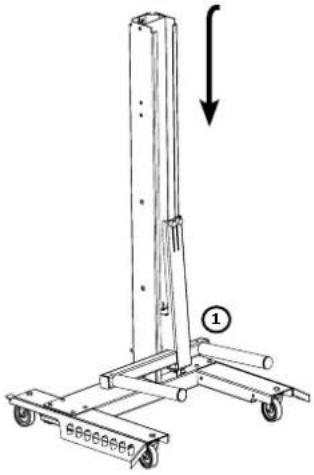

	1- Posizionare il carrello nella colonna inserendolo dall'alto.Farlo scorrere verso il basso.Vite M8 : 1Rondella piatta M10 : 1
7
	1- Posizionare la puleggia sul supporto puleggia e fissarla con una vite M8 e una rondella piatta M10.

8	Vite M8 : 3
	1- Fissare il terminale alla colonna usando 3 viti M8

9	Vite M8 : 1
	1- Passare il cavo intorno alla puleggia e portarlo fuori attraverso la feritoia del terminale2- Fissare il supporto della puleggia con una vite M8.

10		Vite M8 : 2
		1- Rimuovere la flangia (parte in plastica grigia) svitando le 2 viti che la fissano all'argano con un cacciavite a croce.2- Fissare con due viti M8 il verricello alla colonna3- Riavvitare le flange

11			Vite M8 : 1Dado M8 : 1
			1- Fissare il cavo passando la vite M8 attraverso il cappio del cavo Strigere con un dado M8Δ Non utilizzare il sistema di fissaggio dei cavi sul verricello costituito da bullone e piastra. Toglierlo svitandolo.

12		Vite M8 : 1
		1- Fissare la scatola con i bulloni alla colonna usando una vite M8 (piegare la piastra di fissaggio).

13

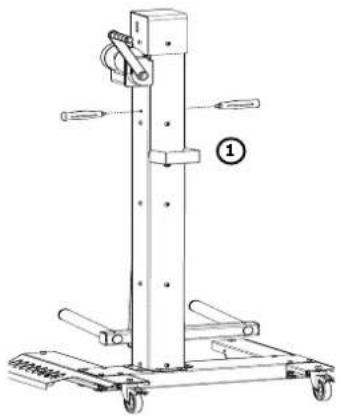

	1- Avvitare le impugnature alla colonna

14

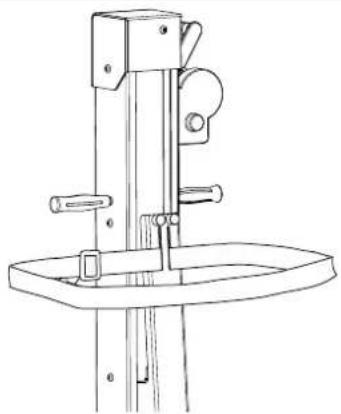

1- Aggiungere la cinghia

Fare un test di carico statico: carico massimo + coefficiente di sicurezza (carico x 1. 5) - (per il test, posizionare il carrello al centro della colonna e posizionare il carico centrato tra i rulli per una durata di almeno 10 minuti

SMONTAGGIO E RICICLAGGIO

Per smontare il Manual Wheel Lift, fare riferimento alla sezione «Assemblaggio» ed eseguire l'operazione esattamente opposta.

Per il riciclaggio, consegnare il sollevatore ruote a un'organizzazione / azienda di rifiuti per garantire il recupero per il riciclaggio dei componenti.

UTILIZZO

Verricello

Il sollevatore è dotato di un verricello che consente di sollevare o abbassare il carrello. Per sollevare il carrello è sufficiente girare la manovella in senso orario Il movimento nella direzione opposta consente di abbassare il carrello. Il verricello è dotato di un freno autobloccante che mantiene il carrello con la ruota ad una certa altezza senza che si abbassi.

Attenzione, colpi anomali alla manovella possono provocare lo sblocco del freno.

Cinghia

Il dispositivo di sollevamento a verricello è dotato di una cinghia per evitare la caduta della ruota durante lo spostamento. E' sufficiente infilare la cinghia sulla ruota e regolare il serraggio secondo necessità.

Freno

Il solleva ruote manuale a verricello è dotato di freni individuali su ciascuna delle sue ruote posteriori Per attivarli, premere il freno su ciascuna ruota con il piede.

SICUREZZA

- L'utilizzatore deve utilizzare i dispositivi di sicurezza personale in vigore (scarpe di sicurezza, guanti..)

• Il carico massimo indicato non dev'essere oltrepassato.
• Il sollevatore non deve essere utilizzato per sollevare persone.
• Il sollevatore deve essere tenuto in un ambiente asciutto.
• In caso di trasporto il sollevatore deve essere imballato in modo da non ribaltarsi

Sicurezza negli spostamenti

In caso di spostamento:

• abbassare il carrello per migliorare la stabilità e la sicurezza.
• Prestare particolare attenzione al superamento di soglie di porte, cavi elettrici o altri oggetti sul terreno.
• Impugnare la maniglia in modo da non rischiare di urtare le mani con oggetti sporgenti da pareti, scaffali ...

Carico / scarico e sollevamento

L'utilizzatore è responsabile per il carico e lo scarico.

Innestare i freni delle ruote posteriori per tutta la durata del carico / scarico.

La ruota deve essere posizionata sul carrello, il più vicino possibile alla colonna centrale per ottenere un buon equilibrio e stabilità.

Avvolgere con la cinghia la ruota per evitare che si rovesci.

Per comodità, posizionare la ruota sul bordo del carrello prima dello scaricamento.

Il rischio di schiacciamento esiste durante il sollevamento o l'abbassamento del carrello. Non mettere le mani o altre parti del corpo sotto il carico.

MANUTENZIONE

La manutenzione deve essere eseguita regolarmente (una volta all'anno) e in base alla frequenza di utilizzo del sollevatore.

• L'intervallo di manutenzione è definito in base all'utilizzo normale e con un singolo carico giornaliero.
• Per un utilizzo più intenso, l'intervallo di manutenzione dovrebbe essere più frequente.
• E' da evitare l'utilizzo di pezzi di ricambio diversi da quelli del produttore Gys; eventuale utilizzo non può essere fatto senza un accordo preventivo.
• Ogni assemblaggio deve essere seguito da un carico di prova (vedere la sezione «Assemblaggio»)

Esecuzione di una manutenzione

Pulizia

Lavare il sollevatore ruota con un prodotto adatto per superfici in acciaio verniciato. Seguire le istruzioni indicate sul prodotto per la pulizia. Asciugare il sollevatore ruota con un panno dopo la pulizia. Non utilizzare mai un pulitore ad alta pressione, potrebbe rovinare la vernice

Usura dei pezzi

Verificare lo stato dei pezzi al fine di identificare eventuali fessure o punti di usura.

Bulloni e viti

Verificare che bulloni e viti siano ben stretti.

Colonna

Verificare lo stato di scorrimento del carrello. Aggiungere grasso specifico (grasso per cuscinetti) sulle superfici di scorrimento.

Ruote

Verificare il buon funzionamento delle ruote.

Ingrassare i cuscinetti.

Assicurarsi che le superfici in caucciù siano di buona qualità

Freno

Verificare il buon funzionamento dei freni.

Verricello e cavo

Controllare le condizioni del cavo e il suo fissaggio.

Verificare il buon funzionamento del verricello e del freno autobloccante.

Verificare che il dado di sicurezza della manovella sia ben chiuso.

È possibile lubrificare con olio se necessario gli anelli sul lato dell'albero e ingrassare i denti degli ingranaggi.,

Attenzione, è severamente vietato oliare o lubrificare il dispositivo di frenata dell'argano situato sotto il carter lato manovella.

Targa e adesivo

Verificare che la targa e l'adesivo siano ben incollati e chiaramente visibili.

Etichetta/Adesivo Descrittivo Alloggiamento
Targa dispositivo	Etichetta con marchio CE, nome e indirizzo del fabbricante, designazione, n° di serie, capacità nominale, anno di fabbricazione	Sul terminale della colonna
Informazioni di sicurezza Adesivo con testo contenente le indicazioni di sicurezza per l'operatore.		Sulla colonna

Risoluzione dei problemi

Il Manual Wheel Lift è progettato per un utilizzo efficace e sicuro purché siano rispettate le istruzioni di manutenzione.

Se si verificano problemi nel funzionamento, ecco qualche suggerimento:

• Se il carrello non si muove o con difficoltà:
• Controllare che il cavo sia ben fissato,
• Verificare che il cavo sia ben posizionato nella gola della puleggia

- Se il sollevatore ruote emette uno strano rumore:

- Verificare che i componenti del sollevatore ruote siano assemblati correttamente, fare riferimento alla sezione «Assemblaggio»,

- Fare riferimento alla sezione «Manutenzione».

Se i problemi persistono, contattate il vostro riparatore o il fabbricante.

CARATTERISTICHE TECNICHE

Caratteristiche
Tipo di modello Solleva-ruote	manuale a verricello
Carico massimo 40 kg
Corsa 1032 mm
Lunghezza 615 mm
Larghezza 836 mm
Altezza 1353 mm
Dimensione minima ruota	135/65 R13
Dimensione massima ruota	300/35 R22
Massa a vuoto	42 kg

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d'acquisto con data (scontrino, fattura...)
