Artic 8000 - Caricabatterie GYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	GYS
Modello	Artic 8000
Tensione di ingresso	220-240 V AC, 50-60 Hz
Tensione di uscita	12 V (14,4 V / 14,7 V in carica)
Corrente di carica	2 A (modalità Slow) / 8 A (modalità Fast)
Tipi di batterie compatibili	Piombo (WET, MF, GEL, AGM, CA, ecc.)
Capacità della batteria	4 a 160 Ah (carica), fino a 240 Ah (mantenimento)
Modalità di carica	Slow 12V (2A), Fast 12V (8A), Freddo 12V (8A, 14,7V)
Display	Schermo digitale (tensione, stato di carica)
Protezioni	Cortocircuito, inversione di polarità, circuito aperto, sovratensione
Grado di protezione	IP20
Dimensioni (L × l × h)	200 × 150 × 80 mm
Peso	1,5 kg
Classe elettrica	II (doppio isolamento)
Norme	CE, EAC, UKCA, CMIM (Marocco)
Accessori inclusi	Pinze, capicorda
Garanzia	2 anni (parti e manodopera)
Manutenzione	Sostituire il cavo di alimentazione danneggiato da un professionista

Domande frequenti - Artic 8000 GYS

Come ricaricare la batteria con l'Artic 8000?

Prima collegare il caricabatterie alla batteria (pinze o capicorda), poi alla presa di rete. Lo schermo mostra la tensione. Selezionare la modalità di carica con il pulsante, la carica parte automaticamente. Una volta terminata, scollegare prima il caricabatterie dalla rete, poi rimuovere le connessioni.

Quale modalità di carica scegliere per la batteria?

Utilizzare la modalità Slow (2A) per batterie inferiori a 15 Ah. La modalità Fast (8A) è adatta per batterie da 15 a 160 Ah (fino a 240 Ah in mantenimento). La modalità Freddo (14,7V) è consigliata per temperature inferiori a 5°C o per alcune batterie AGM/con tappi.

Cosa significano i codici di errore F1, F2, F3, F4?

F1: cortocircuito, circuito aperto o inversione di polarità. Controllare le connessioni. F2: scollegamento delle pinze durante la carica. F3: tensione della batteria troppo alta (verificare che sia una batteria 12V). F4: batteria fuori uso o troppo debole.

Posso caricare una batteria d'auto in inverno?

Sì, utilizzare la modalità Freddo (14,7V/8A) se la temperatura è inferiore a 5°C. Questa modalità compensa la caduta di tensione dovuta al freddo e garantisce una carica efficace.

Quanto tempo è necessario per caricare una batteria?

Il tempo dipende dalla capacità e dalla modalità. Ad esempio, una batteria da 50 Ah passa dal 20% all'80% in circa 5 ore in modalità Fast (8A). Consultare la tabella dei tempi di carica nel manuale.

Il caricabatterie è adatto per batterie GEL o AGM?

Sì, l'Artic 8000 è compatibile con batterie GEL, AGM, WET, MF e Calcio. La modalità Fast standard è adatta, ma per alcune AGM, la modalità Freddo (14,7V) potrebbe essere preferibile.

Cosa fare se il caricabatterie non si accende?

Verificare la presa di rete e che il cavo di alimentazione non sia danneggiato. Se il problema persiste, contattare il servizio post-vendita. Non tentare di riparare da soli.

Posso lasciare il caricabatterie sempre collegato?

Sì, il caricabatterie dispone di una modalità di mantenimento della carica per batterie fino a 240 Ah. Monitora e mantiene la carica senza rischio di sovraccarica.

Come mantenere il caricabatterie?

Scollegarlo prima della pulizia. Utilizzare un panno asciutto. Non immergere in acqua. Far sostituire il cavo di alimentazione solo da un professionista autorizzato.

Cosa fare in caso di guasto?

Restituire l'apparecchio al rivenditore con una prova d'acquisto e una nota esplicativa. La garanzia di 2 anni copre i difetti di fabbricazione. Non tentare di smontare il caricabatterie.

MANUALE UTENTE Artic 8000 GYS

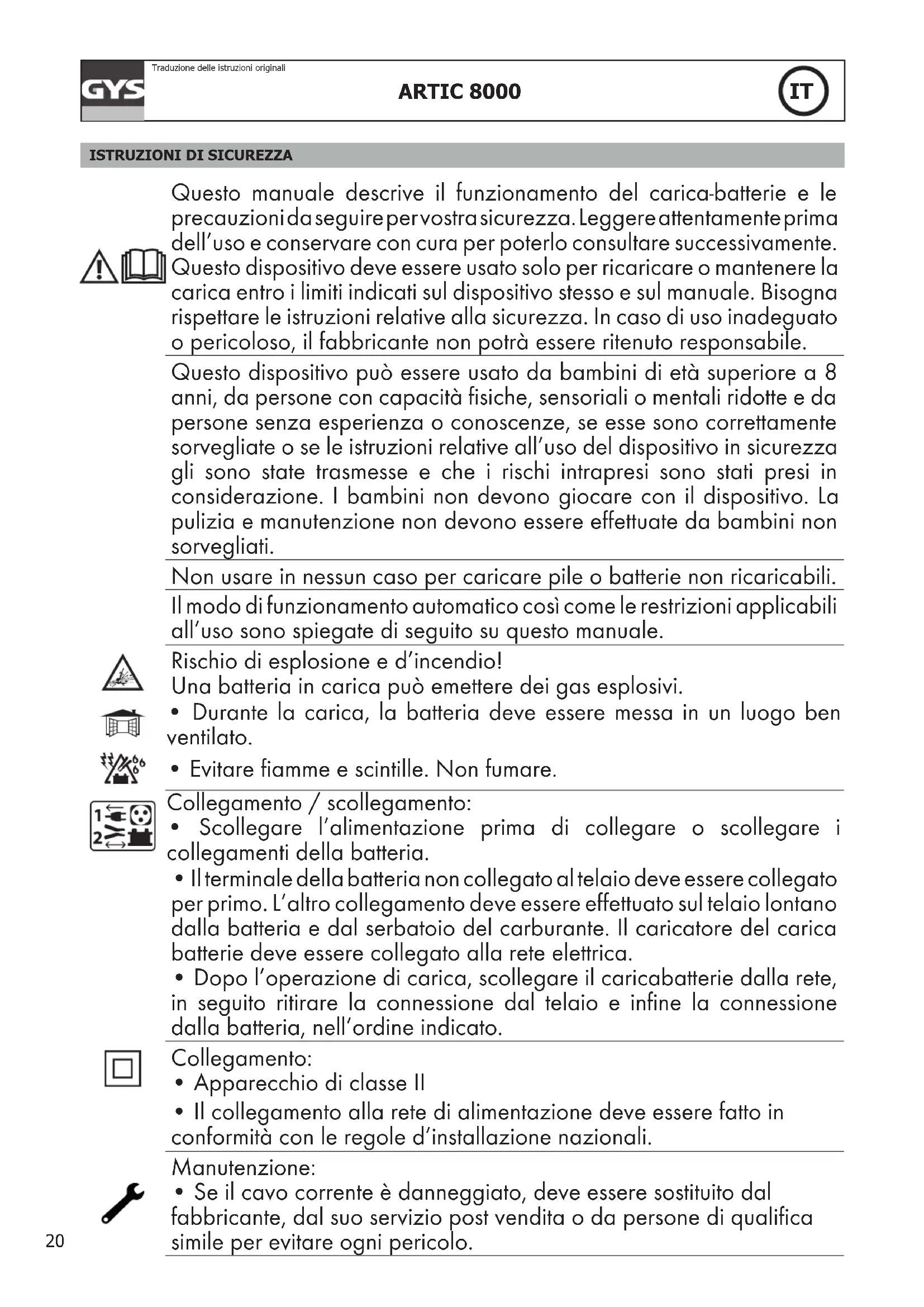

ISTRUZIONI DI SICUREZZA

Questo manuale describes the funzionamento del carica-batterie e le precauzioni da seguire pervostra sicurezza. Leggere attendamente prima dell'uso e conservare con cura per poterlo consultare successivement.

Questo dispositivo deve essere usato solo per ricaricare o mantenere la carica entro i limiti indicati sul dispositivo stesso e sul manuale. Bisogna rispetto le istruzioni relative alla sicurezza. In caso di uso inadaguato o pericoloso, il fabbricante non potrè essere ritenuto responsable.

Questo dispositivo più essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da personaenza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. La pulizia e manutenzione non devono essere effettuate da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non ricaricabili. Il modo di funzionamento automatico sono come le restrizioni applicabili all'uso sono spiegate di seguito su quello manuale.

Rischio di esplosion e d'incendio!

Una batteria in carica cui emettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un luogo ben ventilato.
• Evitare fiamme e scintille. Non fumare.

Collegamento / scollegamento:

• Scollegare l'alimentazione prima di collegare o scollegare i collegamenti della batteria.
• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'alto collegamento deve essere effettuato sul telaio lontano alla batteria e dal serbatoio del carburante. Il caricatore del carica Batterie deve essere collegato alla rete elettrica.
• Dopo l'opération di carica, scollegare il caricabatterie alla rete, in seguito ritirare la connessione dal telaio e infine la connessione alla batteria, nell'ordine indicato.

Collegamento:

Apparecchio di classe II
- Il collegamento alla rete di alimentazione deve essere fatto in conformità con le regole d'installazione nazionali.

Manutenzione:

• Se il cavo corrente è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post vendita o da persona di qualifica simile per evitare agli pericolò.

C E

Regolamentazione:

• Apparecchio conforme alle direttive europee.

• La dichiarazione di conformità è disponibile sul nostro site internet.

• Marca di conformità EAC (Comunità Economica Eurasiatica)

EAC

• Materiale conforme alla esigenze Britanniche. La dichiarazione di conformità Britannica è disponibile sul nostro site (vedere pagina di copertina).

UK CA

• Materiale conforme alle normative marocchine. La dichiarazione C_ (CMIM) di conformità è disponibile sul nostro除去 (vedi scheda del prodotto)

#

Scarto:

• Questo materiale è soggetti alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONEGENERALE

Il caricabatterie ARTIC 8000 è stato specialmente progettato per ricaricare la maggior parte delle batterie al piombo con o sono manutenzione, normalmente usate per le automobili e per diversi altri veicoli Queste batterie possono essere di diversi tipi es.: GEL (elettrolito gelificato), AGM (elettrolito impregnato), WET, MF (Manutenzione Free), CA (Calcio)...

Il caricabatterie ARTIC 8000 è alla carica di batteria 12V (6 elementi da 2V) da 4 Ah a 160 Ah e sono a 240 Ah per il mantenimento di carica.

AVVIAMENTO

.1 Collegare il caricabatterie alla batteria con l'accessorio scelto (morsetti, connettori a occhiello, ecc.).
2. Collegare il caricabatterie alla presa (rete monofase 220-240Vac 50-60Hz). Lo schermo digitale indica la tension della batteria.
3. Scegliere la modalità premendo sul tasto , la carica viene avviata automaticamente.
4. Durante la carica, l'apparecchio indica la tension della batterie e lo stato d'avanzamento della carica grazie a esta icona

Toll. 1000.

1. La caricacouldessere interrottaad oginnomento scollegando la spina dallaa presaoppure premendo sul tasto
2. Dopo l'operazione di carica, scollegare il caricabatterie alla rete, in seguito ritirare le connessioni alla batteria.

MODALITA'DI CARICA

- Descrizione delle Modalità:

Modalità CARICA «SLOW» 12V (14.4 V / 2 A) :

Modalità che limita la corrente di carica a 2 A per preservare le piccole batterie durante la carica. Questa modalità si deve attivare quando la batteria da caricare ha una capacité inferiore a 15Ah.

Modalità CARICA «FAST» 12V (14.4 V / 8 A):

Modalità per la carica di batterie al piombo 12 V da 15 Ah a 160 Ah e fino a 240 Ah per il mantenimento di carica.

Modalità CARICA 12V speciale FREDDO (14.7 V / 8 A):

Questa modalità modifica la tensione di carica a 14.7 V per la carica di batteria con temperature fredde (meno di 5^ ) o per certe batterie AGM o batterie con tappi.

- Tempo di carica stimato

Capacità della batteria 4 Ah 8 Ah 15 Ah

Tempo di carica 20% >> 80%

12V
SLOW FAST
20 Ah 50	Ah 100 Ah	160 Ah
2 h 3 h	7 h 2 h 5	9 h 14 h

ANOMALIE, CAUSE, RIMEDI

	Anomalie Cause	Rimedi
1	F1	Corto-circuito. Circuito aperto. Inversione di polarità.	Verificare che non ci sa consumo normale o anormale nel circuito del veicolo. Verificare che i morsetti siano correttamente collegati. Dopo QUESTe correzioni, se la spia rimane spenta, la batteria solfatata o deteriorata deve essere sostituita.
2	F2	Scollegare i morsetti o i connettori ad occhiello durante la carica.	Ricollegare il caricabatterie alla batteria.
3	F3	Tensione della batteria troppo elevata. Verificare che si tratti da una batteria 12V.
4	F4	Batteria fuori servizio o molto debole in tensione.	Cambiare la batteria.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire alla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

Danni dovuti al trasporto.
- La normale usura dei pezzi (Es.: cavi, morsetti, ecc.).
- Gli incidenti causati da uso impropero (errore di alimentazione, cadute, smontaggio).
I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinniare il dispositorio al distributore, allegando:

• la prova d'acquisto con data (scontrino, fattura...)
• unanotaesplicativa delguasto.

TABLEAU TECHNIQUE / TECHNICAL TABLE / TECHNISCHE DATEN / TABLA TECNICA / TABJIUNCA C TEXHUNCKIMN XAPAKTEPNCTNKAMN / TABELLA TECHNICA / TECHNISCHE TABEL

		ARTIC 8000
Référence modèle	Агнooksл мodyелi
Reference	Referentie model	029590 (UK : 029712)
Art.-Nr. des Modells	Riferimento
Referencia del modelo
Tension d'alimentation assignée	Hominahlbnne habenjengene nitanin	~ 220-240 VAC
Rated power supply voltage	Nominate voedingsspanning	50 / 60 Hz
Netzspannung	Tensione di alimentazione nominale
Tensione de red asignada
Puisance assignée	Hominahlbna Miochocb	130 W
Rated power	Nominate vermogen
Netzleistung	Potenza nominale
Potencia asignada
Tensions de sortie assignées	Hominahlbnne blyoxdnbhe hampjengene	12 VDC
Rated output voltage	Ultgaande nominale spanning
Ausgangsspannung	Tensione nominale di uscita
Tensiones de salida asignadas
Courant de sortie assignée	Hominahlbnne blyxodnbhe tok	8 A
Rated output current	Ultgaande nominale spanning
Ausgangsstrom
Corrente de salda asignada	Tensione nominale di uscita
Capacité assignee de batterie	Hominahlbna emkoctb 6ataperei	4 - 160 Ah
Rated battery capacity	Nominate accu capaciteit	(max. 240 Ah)
Batterie-Kapazität	Capacita nominale batteria
Capacidad asignada de batteria
Consummation batteries au repos	ПOTriebnene AKB в有很大бочem состяпим	< 1.5 mA
Battery consumption when idle	Accu verbruik in ruststand
Verbrauch im Ruhezustand	Consumo batteria quando inattivo
Consumo de baterias en reposo
Ondulation	Kolobanie	< 200 mV rms
Ripple	Golving
Welligkeit	Ondulazione
Ondulación
Courbe de charge	Крвая зарду	IU oU
Charging curve	Laadcurve
Ladekennlinie	Urva di carica
Curva de cargo
Température de fonctionnement	Равоча temperatuya	-20°C - +50°C
Operating temperature	Werktemperatuur
Betriebstempoar	Temperatura di funzionamento
Temperatura de funct ionamento
Température de stockage	Temperatuya xpanenry	-20°C - +80°C
Storage temperature	Opslagtemperatuur
Lagertemperature	Temperatura di conservazione
Temperatura de almacenado
Indice de protection	Стени差别ials	IP65
Protection rating	Beschemingsklasse
Schutzart	Grado di protezione
Índice de protección
Classe de protection	Кл淼差别ials	Class II
Protection class	Beschemingsklasse
Schutzklasse	Classe di protezione
Clase de protección
Niveau de bruit	Уровеньш汞ma	< 50dB
Noise level	Geluidsniveau
Störpegel	Livello di rumore
Nivel de ruido
Poids	Bec	0.95 Kg
Weight	Gewicht
Gewicht	Peso
Peso
Dimensions (L x H x P)	Разmersы (Д x B x US)	220 x 96 x 59 mm
Dimensions (L x H x D)	Afmetingen (L x H x B)
Abemssungen (L x H x T)	Dimensioni (L x H x D)
Dimentiones (L x A x A)
Normes	Hорны	EN 60335-1
Standards	Normen	EN 60335-2-29
Normen	Standard	EN 62233
Normas		CEI EN 60529
		EN 50581
		EN 55014-1
		EN 55014-2
		CEI 61000-3-2
		CEI 61000-3-3

PLASTRON / CONTROL PANEL STICKER / FRONTSEITE / TECLADO / ΠAHEЛь управлия / TASTIERA DI COMMANDO / VOORSTUK

FR EN DE ES RU IT NL

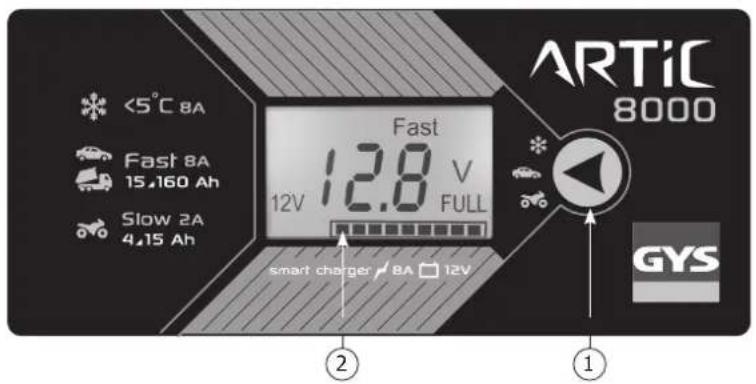

1	Bouton de sélection	Selection button Auschwitz-Taste		Botón de selección	Конь Ксыбoga	Bottone di selezione	Selectie knop
2	Écran digital Écran digital Digitales Display Pantalla digital				Цфровой дослел	Schemo digitale Digital scherm

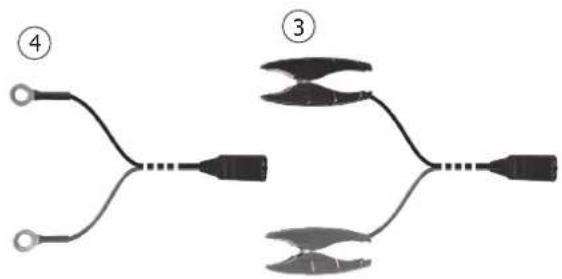

3	Pinces de charge	Charge clamps	Ladeklemme	Pinzas dearga	Зжимы зардк	Carica sui morsetti	Laad klemmen
4	Oeillets de charge	Charge terminals	Ladeöse	Terminal dearga	Ушки зардк	Carica ai poli	Contact ringetjes

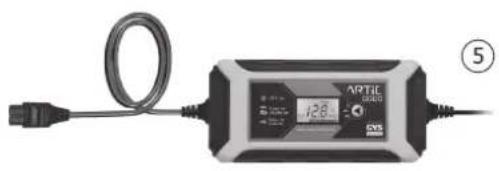

5	Prise secteur	Mains plug	Netzstecker	Clavija de corriente	Сетевая вILA	Presa d'alimenta-zione	Stopcontact

PIÉCES DE RECHANGE / SPARE PARTS / ERSATZTEILE / PIEZAS DE RECAMBIO / 3ANYACTN / RESERVE ONDERDELEN / PEZZI DI RICAMBIO
