Produkttyp	Batterieladegerät
Marke	GYS
Modell	Artic 8000
Eingangsspannung	220-240 V AC, 50-60 Hz
Ausgangsspannung	12 V (14,4 V / 14,7 V im Ladebetrieb)
Ladestrom	2 A (Modus Slow) / 8 A (Modus Fast)
Kompatible Batterietypen	Blei (WET, MF, GEL, AGM, CA usw.)
Batteriekapazität	4 bis 160 Ah (Laden), bis zu 240 Ah (Erhaltung)
Lademodi	Slow 12V (2A), Fast 12V (8A), Kalt 12V (8A, 14,7V)
Anzeige	Digitales Display (Spannung, Ladezustand)
Schutzfunktionen	Kurzschluss, Verpolung, offener Stromkreis, Überspannung
Schutzart	IP20
Abmessungen (L × B × H)	200 × 150 × 80 mm
Gewicht	1,5 kg
Elektrische Klasse	II (doppelte Isolierung)
Normen	CE, EAC, UKCA, CMIM (Marokko)
Mitgeliefertes Zubehör	Klemmen, Kabelschuhe
Garantie	2 Jahre (Teile und Arbeit)
Wartung	Beschädigtes Netzkabel durch einen Fachmann ersetzen lassen

Häufig gestellte Fragen - Artic 8000 GYS

Wie lade ich meine Batterie mit dem Artic 8000?

Schließen Sie zuerst das Ladegerät an die Batterie an (Klemmen oder Kabelschuhe), dann an die Netzsteckdose. Das Display zeigt die Spannung an. Wählen Sie mit der Taste den Lademodus aus, der Ladevorgang startet automatisch. Nach Abschluss trennen Sie zuerst das Ladegerät vom Netz, dann entfernen Sie die Verbindungen.

Welchen Lademodus soll ich für meine Batterie wählen?

Verwenden Sie den Modus Slow (2A) für Batterien unter 15 Ah. Der Modus Fast (8A) eignet sich für Batterien von 15 bis 160 Ah (bis zu 240 Ah Erhaltung). Der Modus Kalt (14,7V) wird bei Temperaturen unter 5°C oder für bestimmte AGM-/Stopfenbatterien empfohlen.

Was bedeuten die Fehlercodes F1, F2, F3, F4?

F1: Kurzschluss, offener Stromkreis oder Verpolung. Überprüfen Sie die Verbindungen. F2: Trennung der Klemmen während des Ladevorgangs. F3: Batteriespannung zu hoch (prüfen Sie, ob es sich um eine 12V-Batterie handelt). F4: Batterie defekt oder zu schwach.

Kann ich im Winter eine Autobatterie laden?

Ja, verwenden Sie den Modus Kalt (14,7V/8A), wenn die Temperatur unter 5°C liegt. Dieser Modus gleicht den Spannungsabfall durch Kälte aus und sorgt für effizientes Laden.

Wie lange dauert das Laden einer Batterie?

Die Zeit hängt von der Kapazität und dem Modus ab. Zum Beispiel geht eine 50-Ah-Batterie von 20% auf 80% in etwa 5 Stunden im Modus Fast (8A). Konsultieren Sie die Ladezeittabelle in der Anleitung.

Ist das Ladegerät für GEL- oder AGM-Batterien geeignet?

Ja, der Artic 8000 ist kompatibel mit GEL-, AGM-, WET-, MF- und Calcium-Batterien. Der normale Fast-Modus ist geeignet, aber für bestimmte AGM kann der Modus Kalt (14,7V) vorzuziehen sein.

Was tun, wenn das Ladegerät nicht angeht?

Überprüfen Sie die Netzsteckdose und ob das Netzkabel nicht beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. Versuchen Sie nicht, selbst zu reparieren.

Kann ich das Ladegerät dauerhaft angeschlossen lassen?

Ja, das Ladegerät verfügt über einen Erhaltungslademodus für Batterien bis zu 240 Ah. Es überwacht und erhält die Ladung ohne Überlagerisiko.

Wie pflege ich das Ladegerät?

Trennen Sie es vor der Reinigung vom Netz. Verwenden Sie ein trockenes Tuch. Nicht in Wasser tauchen. Lassen Sie das Netzkabel nur von einem autorisierten Fachmann ersetzen.

Was tun im Falle einer Störung?

Geben Sie das Gerät mit einem Kaufbeleg und einer Erläuterung an Ihren Händler zurück. Die 2-jährige Garantie deckt Herstellungsfehler ab. Versuchen Sie nicht, das Ladegerät zu zerlegen.

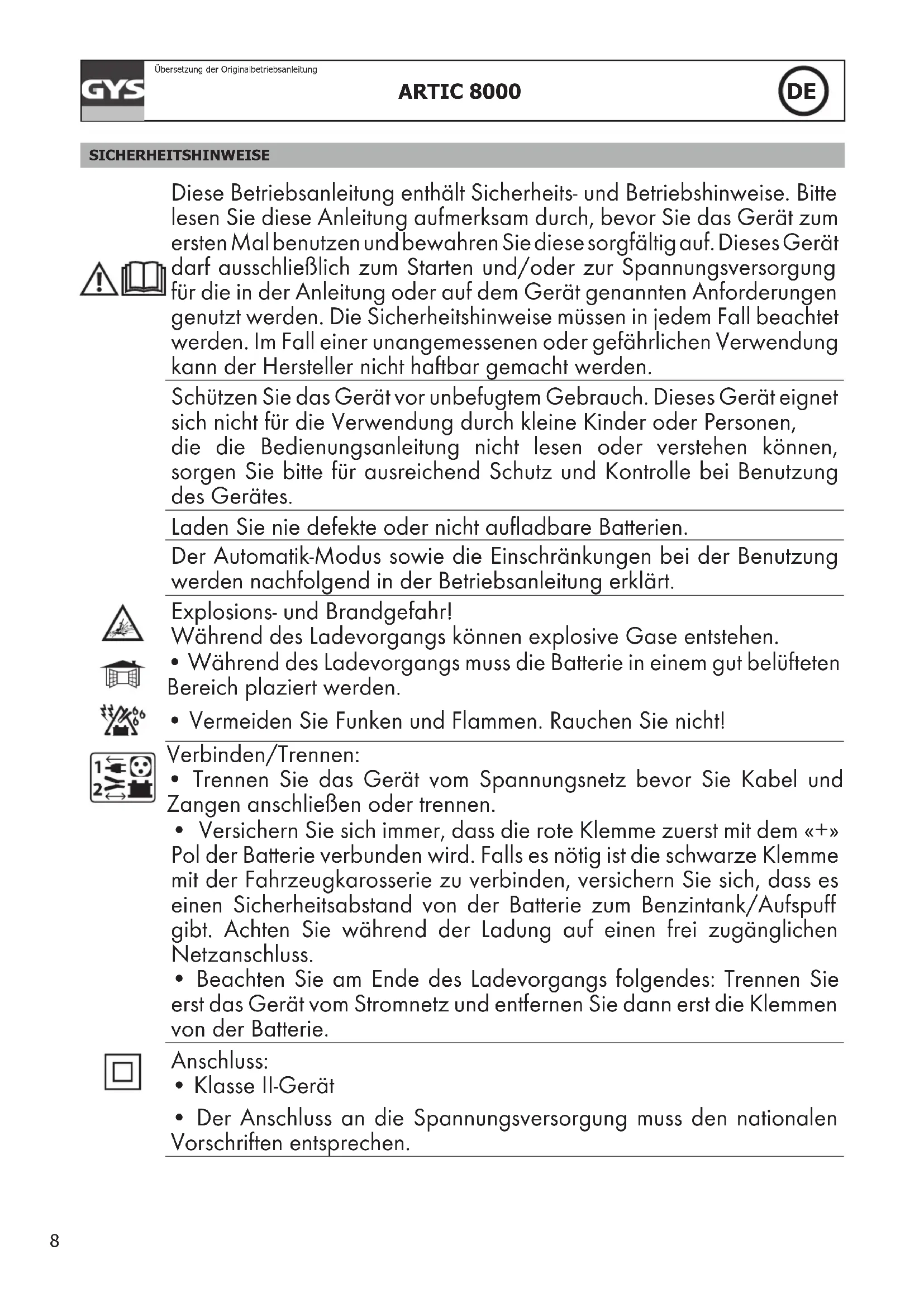

BEDIENUNGSANLEITUNG Artic 8000 GYS

These Betriebsanleitung enthalt Sicherheits- und Betriebshinweise.itte lessen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Dieses Gerät darf ausschließlich zum Starten und/oder zur Spannungsvorsorgung für die in der Anleitung oder auf dem Gerät genommen Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden.

Schützen Sie das Gerät vor unbefugtem Gebrauch. Dieses Geräe eignet sich nicht für die Verwendung durch keine Kinder oder Personen, die die Bedienungsanleitung nicht lesen oder verstehen können, sorgen Sieitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes.

Laden Sie nie defekte oder nicht aufladbare Batterien.

Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklär.

Explosions- und Brandgefahr!

Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belufteten Bereich plaziert werden.
• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Zangen anschließen oder trennen.
• Versichert Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichert Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.
• Beachten Sie am Ende des Ladevorgangs folgenden: Trennen Sie erst das Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie.

Anschluss:

Klasse II-Gerät
- Der Anschluss an die Spannungsvorsorgung muss den nationalen Vorschriften entsprechen.

Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb.

Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.
  Die Konformitätserklarung finden Sie auf unsere Websites.

EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft).

• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

• Das Gerät entspricht die marokkanischen Standards. Die Konformitätserklarung C_ (CMIM) ist auf unserer Websites verfügbar (siehe Titelseite).

Entsorgung:

• Produkt für getrennte Entsorgung (Elektroschrott). Werfen Sie es dazu nicht in die Mülltonne!

BESCHREIBUNG

Das ARTIC 8000 eignet sich zum Laden verschiedener Blei-Säure-Batterietypen. Geeignete Batterie-Type: Flüssig, GEL, AGM, WET, MF, CA (Calcium).

Das ARTIC 8000 ist zum Laden von 12V-Batterien (6 2V-Zellen) von 4Ah bis 160Ah und zur Ladungserhaltung bis 170Ah geeignet.

INBETRIEBNAHME

1. Schlieben Sie das Gerät mit dem geeigneten Zubehör (Klemme, Ösen, usw.) an die Batterie an.
2. Danach das Gerät an das Spannungsnetz anschließen (1-ph. 220-240Vac 50-60Hz). Das digitale Display zeigt die Spannung der Batterie an.
3. Drücken Sie die Taste und wahlen Sie den Modus. Nach ca. 5 Sekunden startet der Ladevorgang automatisch.
4. Das Gerät zeigt den Ladefortschnitt an. Wenn die Batterie voll aufgeladen ist bleibt das Piktogramm statisch.
5. Die Ladung kann jederzeit mit Ziehen des Netzsteckers oder mit der Taste abgebrochen werden.
6. Nach dem Ladevorgang trennen Sie erst das Ladegerät vom Spanningsnetz und dann von der Batterie.

LADEMODI

- Modi- und Optionsbeschreibung:

LADEMODUS «SLOW» 12V (14.4 V / 2A):

Option, die den Ladestrom zum Schutz kleiner Batterien auf 2A beschränkt. Diese Option ist für Batterien mit einer Nennkapazität unter 15Ah geeignet.

LADEMODUS «FAST» 12V (14.4 V / 8 A) :

Zum Laden von 12V-Bleibatterien von 15Ah bis 160Ah und zur Ladungserhaltung bis 240Ah.

LADEMODUS 12V Option KUHL (14.7 V / 8 A):

These Option ermoiglich ein Aufladen der Batterie auf 14,7V bei niedrigen Temperatren (unter 5^ ) oder für manche AGM-Batterien oder Batterien mit Verschlußstopfen.

- Geschätzte Ladedauer

12V

Batteriekapazitat 4 Ah 8 Ah 15 Ah 20 Ah 50 Ah 100 Ah 160 Ah

Ladedauer 20% > > > 80%

2h3h7h2h5h9h14h

FEHLER, URSACHE, LÖSUNG

	Fehler Ursache	Lösung
1	F1	• Kurzschluss • Leerlauf • Verpolung	• Prüfen Sie, ob es keinen Stromverbraucher im Fahrzeug gibt. • Prüfen Sie, ob die Zangen richtig angeschlossen sind. • Wenn die Kontrolleuchte nach den Korrekturen ausgeschalten bleibt, ersetzen Sie die sulfatierte oder beschädigte Batterie.
2	F2	Trennen der Klemmen oder der Ösen während der Ladung.	Das Ladegerät wieder an die Batterie anschließen.
3	F3	Batteriespannung zu hoch Prüfen Sie, dass es tatsächlich um eine 12V-Batterie handelt.
4	Batterie defekt oder tiefentlagen. Ersetzen Sie die Batterie.

HERSTELLERGARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Nach Anerkennung des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Der Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert. Die Garantie erfolgt nicht bei Defekten, die durch unsachgemäßigen Gebrauch, Sturz oder harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die in Folge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleibeiteile (z.B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebrauchsspuren übernommen. Das betreffende Gerätitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor vorgelegten Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistungträgt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.
