MANUALE UTENTE M274KUHD144V2 LC-Power

1. Precauzioni sulla sicurezza
2. Manutenzione
3. Introduzione al prodotto
4. Istruzioni per l'uso
5. Installation
6. Collegamento del cavo
7. Menu OSD
8. Parametri di base

1. Precauzioni sulla sicurezza

• Tenere il monitor lontano da sorgenti d'acqua o luoghi umidi, come bagni, cucine, scantinati e piscine.
• Assicurarsi che il monitor sia posizionato su una superficie piana. Se il monitor cade, potrebbe causare lesioni o danni al dispositivo.
• Conservare e utilizzare il monitor in un luogo fresco, asciutto e ben ventilato e tenerlo lontano da emissioni e fonti di calore.
• Non coprire o ostruire il foro di ventilazione sull'alloggiamento posteriore e non utilizzare il prodotto sulla superficie di un letto, divano, coperta o oggetti simili.
• L'intervallo della tensione di alimentazione del monitor è stampato sull'etichetta sull'alloggiamento posteriore. Se non è possibile determinare la tensione di alimentazione, consultare il distributore o la compagnia elettrica locale.
• Se il monitor non viene utilizzato per un lungo periodo, interrompere l'alimentazione per evitare scosse elettriche nei giorni di pioggia e danni dovuti a una tensione di alimentazione anomala.
• Utilizzare una presa di messa a terra affidabile. Non sovraccaricare la presa, altrimenti potrebbe causare incendi o scosse elettriche.
• Non inserire corpi estranei nella macchina, altrimenti potrebbe causare cortocircuiti, con conseguenti incendi o scosse elettriche.
• Non smontare o riparare questo prodotto da soli per evitare scosse elettriche. In caso di guasti contattare direttamente il servizio post-vendita.
  • Non tirare o torcere con forza il cavo di alimentazione.
• Sulla superficie dello schermo è presente uno strato polarizzatore (non una pellicola protettiva). Non staccarla, altrimenti il prodotto potrebbe danneggiarsi e la garanzia non sarà valida.

2. Manutenzione

ATTENZIONE: scollegare il cavo di alimentazione dalla presa prima di pulire il monitor.

• Per pulire lo schermo, inumidire leggermente un panno morbido e pulito.
• Utilizzare uno speciale panno per la pulizia dello schermo, se possibile.
• Non utilizzare benzene, solventi, ammoniaca, detergenti abrasivi o aria compressa.
• Le soluzioni di pulizia inadeguate potrebbero danneggiare il monitor o lasciare una pellicola lattiginosa sullo schermo o sull'alloggiamento.
• Scollegare il monitor se non lo si utilizza per un periodo di tempo più lungo.
• Non esporre il monitor a polvere, liquidi o ambienti umidi.
• Se il monitor viene a contatto con qualsiasi liquido, pulirlo immediatamente con un panno asciutto. In caso di versamento di liquido nei fori di ventilazione, non utilizzare più il monitor.
  Contattare un tecnico di assistenza professionale.

Nota legale:

HDMI®

HIGH-DEFINITION MULTIMEDIA INTERFACE

I termini HDMI, High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri Paesi.

3. Introduzione al prodotto

Contenuto della confezione

- Verificare che la confezione del monitor contenga tutte le parti. Se qualche componente risulta mancante, contattare il rivenditore.

Viti di montaggio a parete

Cavo segnale DP

Cavo segnale HDMI

Adattatore di alimentazione

Cavo di alimentazione

MANUALE UTENTE

4. Istruzioni per l'uso

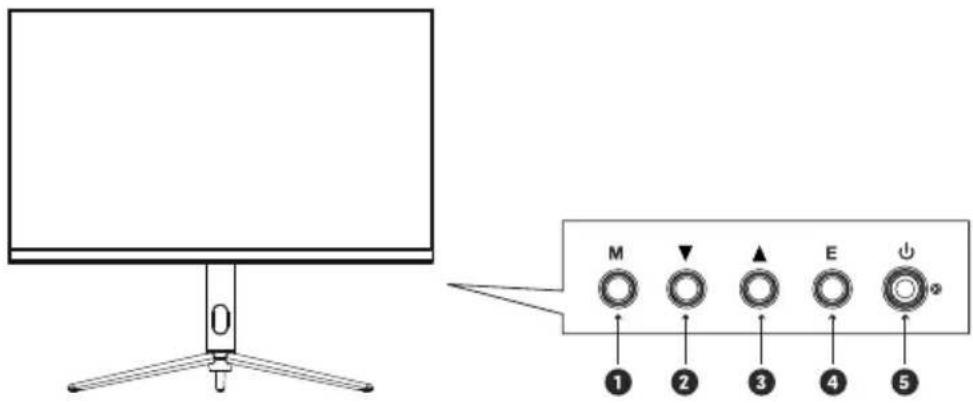

Descrizione dei tasti

1	Tasto M Menu	Confirm/Richiamare il menu principale
2	▼ Tasto Giù	Tasto di scelta rapida 1/Spostare il cursore verso il basso
3	▲ Tasto Su	Tasto di scelta rapida 2/Spostare il cursore verso l'alto
4	Tasto E Esci	Tasto di scelta rapida 3/Tasto Return (Intro)
5	↓ Tasto di alimentazione	Consente di accendere e spegnere il monitor

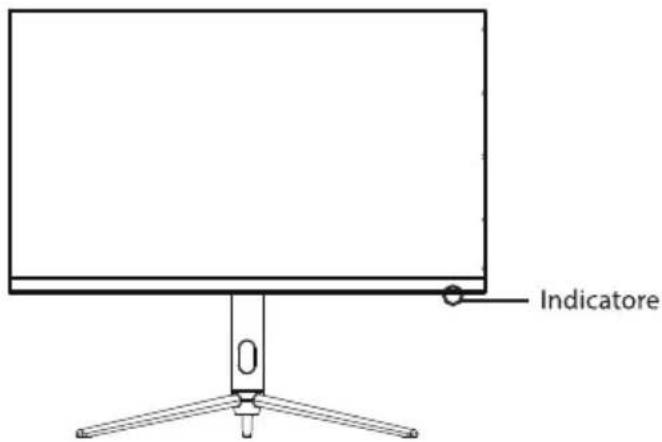

Spiegazione degli indicatori

Indicatore 0

Indicatore: La spia blu fissa indica che l'alimentazione è accesa e il monitor funziona normalmente. La spia rossa indica che non è stato rilevato alcun segnale sincrono orizzontale o verticale o che non è presente alcun segnale di ingresso video e che il monitor è in stato di standby. Assicurarsi che il computer sia acceso e funzioni normalmente e che tutti i cavi video siano inseriti e/o collegati al monitor completamente.

Regolazione del monitor

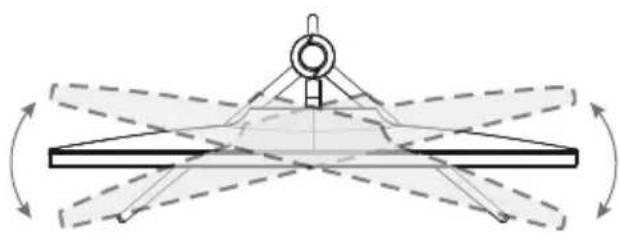

Angolo di rotazione: -20,0° (±2,0°)- +20° (±2,0°)

Angolo verticale: 90° (±2°)

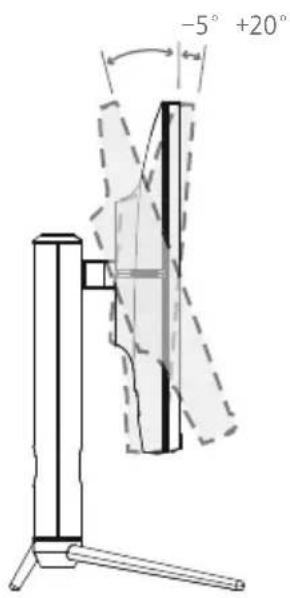

-5° +20°

Angolo di inclinazione: -5° (±2°)\~+20° (±2°)

120mm

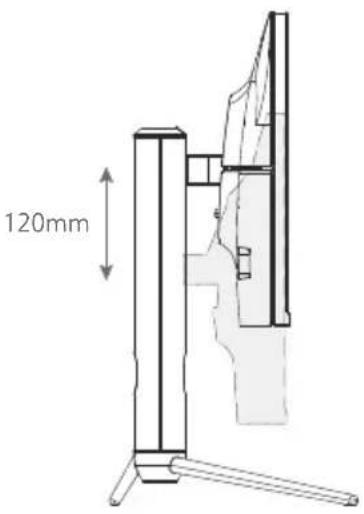

Regolazione dell'altezza: 120 mm (±5)

5. Installazione

Installazione della base

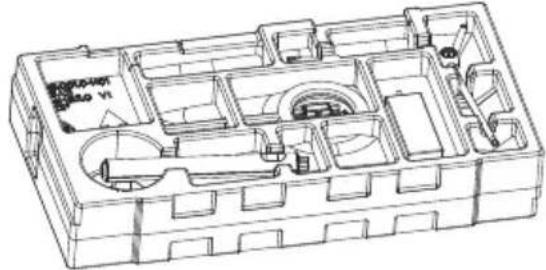

1. Aprire la confezione per estrarre il polistirolo e posizionarli su una scrivania.

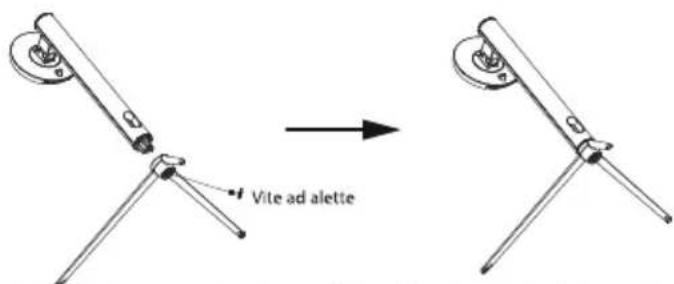

1. Estrarre la base e il supporto e utilizzare la vite ad alette della base per bloccare il supporto.

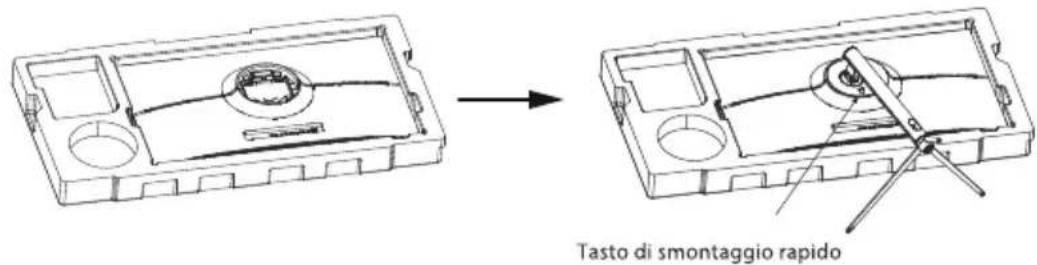

1. Allineare i componenti di base e supporto assemblati al punto 2 alla fessura di montaggio della macchina e agganciarli. Nota: Far scorrere il tasto di smontaggio rapido verso l'alto con le dita per estrarre i componenti di base e supporto.

Tasto di smontaggio rapido

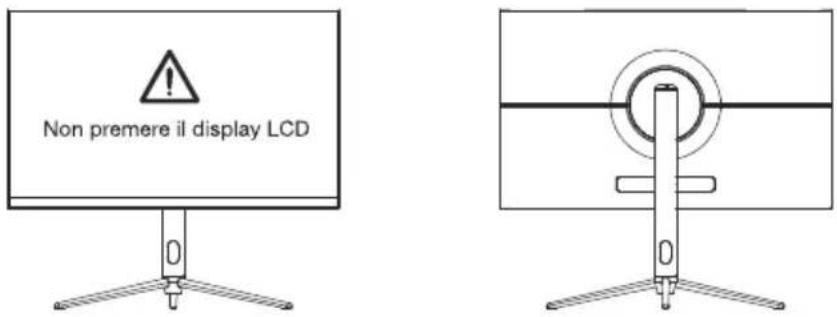

1. Dopo il montaggio, prendere il supporto con la mano per collocare il monitor in verticale.

Non premere il display LCD

Nota: Non rimuoverlo ancora dal polistirolo e non toccare il display LCD con le mani per evitare danni allo schermo.

Installazione del supporto

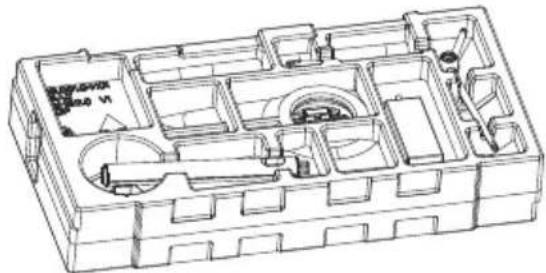

1. Aprire la confezione per estrarre il polistirolo e posizionarli su una scrivania.

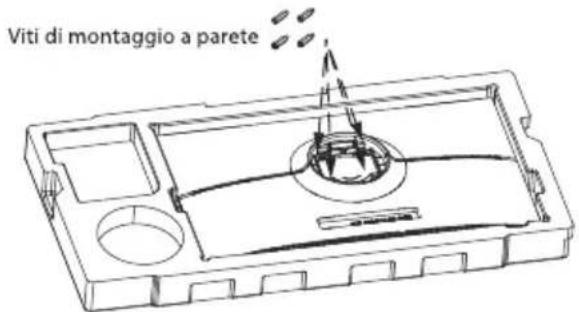

1. Estrarre tutti gli accessori dal polistirolo ed estrarre il polistirolo superiore. Estrarre quattro prigionieri esagonali in ferro dalla borsa degli accessori e bloccarli sull'alloggiamento posteriore.

Non rimuovere lo schermo dal polistirolo per evitare di danneggiarlo.

Viti di montaggio a parete

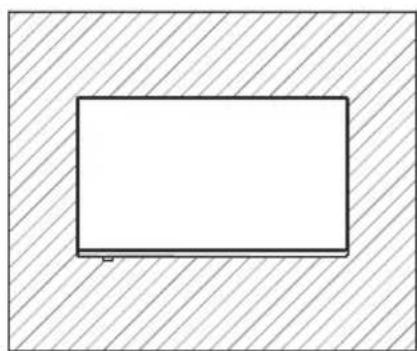

1. Nota: Appendere il prodotto assemblato su una parete rigida. Non toccare lo schermo con le mani mentre lo si appende per evitare di danneggiarlo.

Supporto (non fornito)

Nota: per evitare che il monitor cada quando viene utilizzato a parete. Installarlo in modo corretto e sicuro. Non posizionare o appendere oggetti sulla staffa a parete.

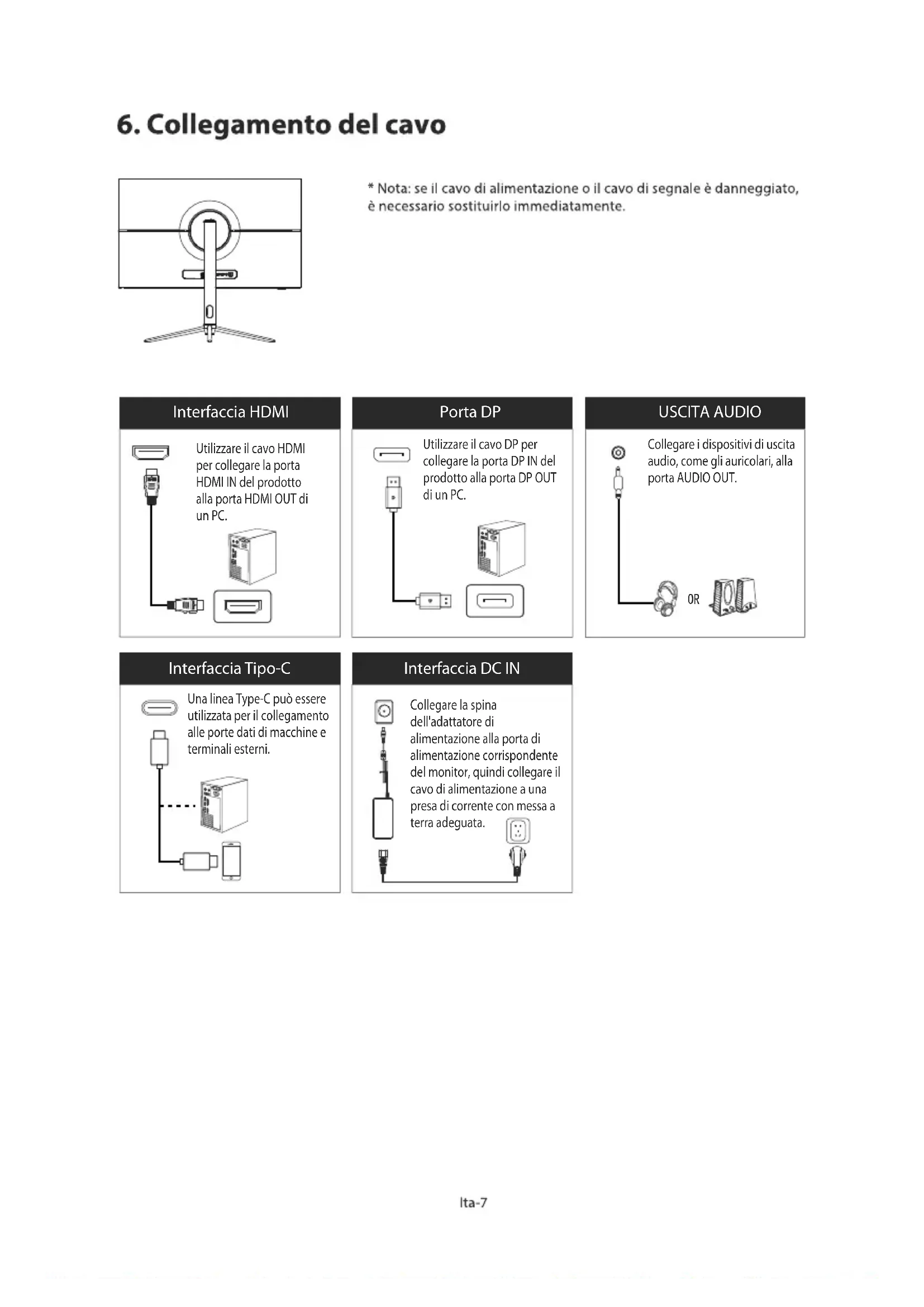

6. Collegamento del cavo

* Nota: se il cavo di alimentazione o il cavo di segnale è danneggiato, è necessario sostituirlo immediatamente.

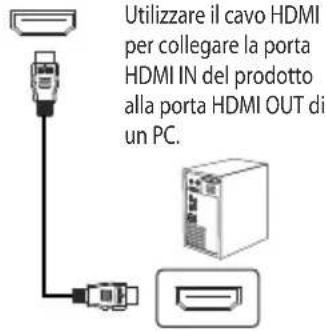

Interfaccia HDMI

Utilizzare il cavo HDMI per collegare la porta HDMI IN del prodotto alla porta HDMI OUT di un PC.

Porta DP

Utilizzare il cavo DP per collegare la porta DP IN del prodotto alla porta DP OUT di un PC.

Collegare i dispositivi di audio, come gli auricol porta AUDIO OUT. OR

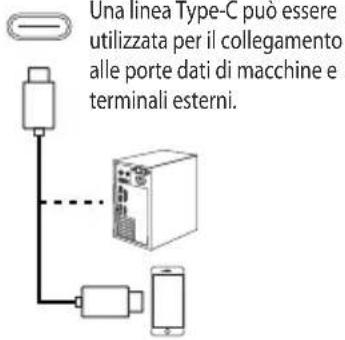

Interfaccia Tipo-C

Una linea Type-C può essere utilizzata per il collegamento alle porte dati di macchine e terminali esterni.

Interfaccia DC IN

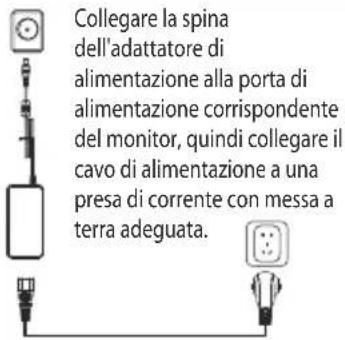

Collegare la spina dell'adattatore di alimentazione alla porta di alimentazione corrispondente del monitor, quindi collegare il cavo di alimentazione a una presa di corrente con messa a terra adeguata.

7. Menu OSD

Descrizione del menu

• Il colore e la forma del menu OSD del monitor reale potrebbero essere leggermente diversi da quelli mostrati nella figura di seguito.
• I dettagli del menu OSD potrebbero cambiare con miglioramenti delle funzioni.

Il menu OSD può essere utilizzato per regolare le impostazioni del monitor e viene visualizzato sullo schermo dopo l'accensione del monitor e la pressione del tasto M.

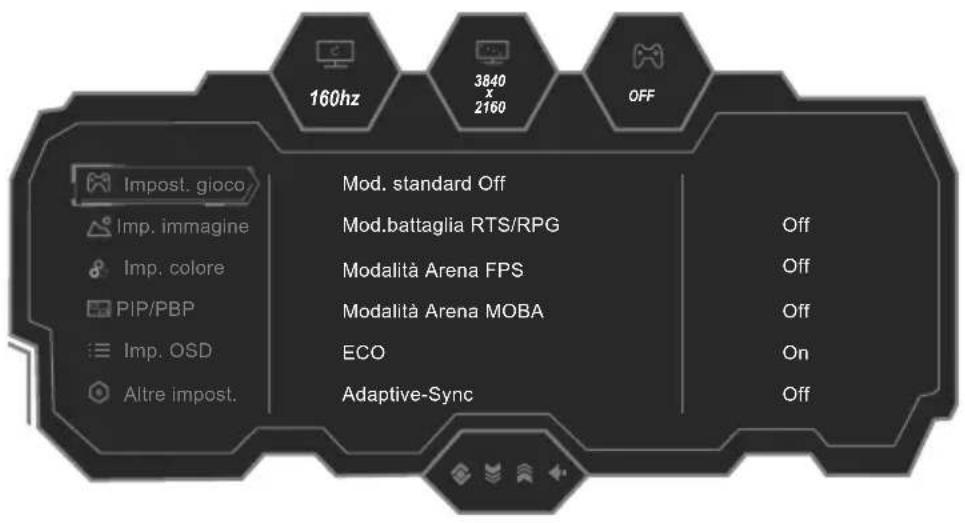

1. Premere il tasto M per attivare la schermata del browser.

160hz 3840 x 2160 OFF Impost. gioco Imp. immagine Imp. colore PIP/PBP Imp. OSD Altre impost. Mod. standard Off Mod.battaglia RTS/RPG Modalità Arena FPS Modalità Arena MOBA ECO Adaptive-Sync Off Off Off On Off

1. Premere▼ o ▲ per navigare tra le funzioni.

2. Selezionare la funzione desiderata, quindi premere M per accedere al sottomenu.

3. Premere ▼ o ▲ per scorrere i sottomenu e premere M per selezionare e confermare la funzione desiderata.
4. Premere ▼ o ▲ per selezionare un'opzione e premere M per confermare le impostazioni e uscire dal menu attuale.
5. Premere E per uscire dalla schermata del menu.

• L'elenco delle funzioni in questo manuale è solo per riferimento.

Menu principale	Menu secondario	Opzioni
Impost. gioco	Mod. standard	Off/On
	Mod.battaglia RTS/RPG	Off/On
	Modalità Arena FPS	Off/On
	Modalità Arena MOBA	Off/On
		Off/OnECO
	Adaptive-Sync	Off/On
	Bil. ombra	0-100
	Tempo di risp.	Off/Normale/Veloce/Ultraveloce
	Freq. agg.	Off/On/Pos.
	Mirino gioco	Off/Mirino 1/Mirino 2/Mirino 3/Mirino 4/Mirino 5/Mirino 6
	Tempo di gioco	Off/On:15:00/30:00/45:00/60:00/Pos.
	Lum. dinamica	Off/Normale/Esperto/Elaborazione
	HDR	Off/Standard HDR
	MPRT	Off/On
	Luce ambiente	Off/Barra LED
Imp. immagine		0-100Luminosità
	Contrasto	0-100
	DCR	Off/On
	Modello cont.	Off/On: Mod. film/Mod. lettura/Mod. notte
	Luce blu bassa	0-100
	Nitidezza	0-5
	Gamma	1.8/2.0/2.2/2.4/2.6/S.curva
	Proporzioni	Schermo ampio/4:3/1:1/Automatico
Imp. colore	Caldo	Off/On
	Naturale	Off/On
	Freddo	Off/On
	Utente 1	Off/On:0-100(R/G/B)
	Utente 2	Off/On:0-100(R/G/B)
	Utente 3	Off/On:0-100(R/G/B)
	Tonalità	0-100(R/G/B/C/M/Y)
	Saturazione	0-100(R/G/B/C/M/Y)
PIP/PBP	Mod. PIP/PBP	Off/PBP 2Win 1:1/PBP 2Win 2:1/PBP 2Win 1:2
	Sorgente Segnale Secondario	Tipo C/DP/HDMI1/HDMI2
	Sorgente audio	Auto/Tipo C/DP/HDMI1/HDMI2
	Cambio fin.	Off/On
Imp. OSD	Lingua	/Suomi/Français/Ελληνικά/Indonesia/Italiano/ /Malaysia/Polskie/ /Türkçe
		5-100Timeout OSD
		0-100Pos. O OSD
		0-100Pos. V OSD
		0-5Traspar. OSD
	Imp. tasto 1	Luminosità/Contrasto/Volume/Disattiva audio/Bil. ombra/Mirino gioco /Freq. agg./Tempo di gioco/Modello cont./Mod. PIP/PBP/Segnale di ingresso/Lum. dinamica/HDR/Sens. gravità/Luce ambiente
	Imp. tasto 2
	Imp. tasto 3
	Rotazione OSD	Normale/90/180/270
	Blocco OSD	Off/On
Altre impost.		Auto/Tipo C/DP/HDMI1/HDMI2Segnale di ingresso
	Volume 0-100
		Off/OnDisattiva audio
		HDMI2.1/HDMI2.0HDMI Version
	Aliment. auto	Off/On
	Prom sc. occhi	Off/On
	Sens. gravità	Off/On
	Ripristina	Off/On
		Sorgente ingr.: /Risoluzione: /Modalità: /Ver. HDR:Informazioni

8. Parametri di base

Tipo di prodotto		LCD (display a cristalli liquidi)
Modello prodotto		LC-M27-4K-UHD-144-V2
Dimensioni schermo		27" (68,58 cm)
Proporzioni		16:9
Angolo di visione		178° (O) / 178° (V)
Pixel pitch		0,15525 (O) x 0,15525 (V) mm
Rapporto di contrasto		1000:1
Colore		1,07 B
Risoluzione		3840×2160 pixel
Frequenza di aggiornamento		160Hz
Ingresso alimentazione		DC 19V --- 7.89ALa tensione e l'alimentazione standard possono variare a secondadei Paesi. Fare riferimento all'etichetta sul retro del prodotto.
Dimensionidelprodotto	Senza base	613,3 x 65,2 x 367,3 mm / circa 4,13 kg
	Con base	613,3 x 269,2 x 551,3 mm / circa 5,49 kg
	Dimensionicartone	895 x 165 x 468 mm
	Peso lordo	8,37 KG
Angolo di inclinazione		Inclinazione in avanti: 5°±2°; Inclinazione all'indietro: 20°±2°
Gamma di regol. altezza		120±5 mm
Angolo di rotazione		-20,0° (±2,0°)- +20° (±2,0°)
Angolo verticale		90° (±2°)
Condizioniambientali	Utilizzo	Temperatura: 0°C~ 40°C (32°F ~ 104°F)Umidità: 10% ~ 90% di umidità relativa (senza condensa)
	Conservazione	Temperatura: -20°~ 60° (-4°F ~ 140°F)Umidità: 5% ~ 95% di umidità relativa (senza condensa)
