Type de produit	Moniteur LCD 27"
Modèle	LC-M27-4K-UHD-144-V2
Taille de l'écran	27 pouces (68,58 cm)
Résolution	3840 x 2160 pixels (4K UHD)
Taux de rafraîchissement	160 Hz
Format d'image	16:9
Angles de vue	178° horizontal / 178° vertical
Rapport de contraste	1000:1
Nombre de couleurs	1,07 milliard
Connectivité	HDMI 2.1, DisplayPort, USB Type-C, sortie audio
Alimentation	Adaptateur secteur DC 19V / 7,89A
Dimensions (sans base)	613,3 x 65,2 x 367,3 mm
Dimensions (avec base)	613,3 x 269,2 x 551,3 mm
Poids net (sans base)	4,13 kg
Poids net (avec base)	5,49 kg
Poids brut	8,37 kg
Réglages	Inclinaison : -5° à +20°, hauteur : 120 mm, pivot : -20° à +20°, rotation verticale
Fonctions principales	HDR, Adaptive-Sync, MPRT, modes jeu, PIP/PBP, crosshair, minuterie
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Entretien	Nettoyer avec un chiffon doux légèrement humide, débrancher avant
Garantie	Consulter le manuel pour les conditions

FOIRE AUX QUESTIONS - M274KUHD144V2 LC-Power

Comment assembler le moniteur ?

Sortez le moniteur de l'emballage, fixez le support à la base avec la vis de serrage, puis insérez l'ensemble dans la fente à l'arrière de l'écran jusqu'au déclic. Pour le démontage, faites glisser le bouton de démontage rapide vers le haut.

Quels câbles sont inclus ?

Le moniteur est livré avec un câble DP, un câble HDMI, un adaptateur secteur et un câble d'alimentation.

Comment nettoyer l'écran ?

Débranchez le moniteur, puis utilisez un chiffon doux légèrement humide (eau claire). N'utilisez pas de solvants, de benzène, d'ammoniac ou de nettoyants abrasifs.

Comment accéder au menu OSD ?

Appuyez sur le bouton M pour ouvrir le menu. Utilisez les touches ▲ et ▼ pour naviguer, et appuyez à nouveau sur M pour confirmer. Appuyez sur E pour quitter.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé (voyant bleu). Si le voyant est rouge, assurez-vous que l'ordinateur est allumé et que les câbles vidéo (HDMI/DP) sont bien branchés. Essayez de changer de source d'entrée.

Comment brancher un casque ?

Utilisez la prise SORTIE AUDIO située à l'arrière du moniteur (jack 3,5 mm). Le volume se règle dans le menu OSD.

Quelle est la résolution native ?

La résolution native est 3840 x 2160 (4K UHD). Le moniteur prend en charge un taux de rafraîchissement jusqu'à 160 Hz.

Comment activer le mode Picture-in-Picture (PIP) ?

Dans le menu OSD, allez dans PIP/PBP et sélectionnez le mode souhaité. Vous pouvez choisir la source du sous-signal (Type-C, DP, HDMI1, HDMI2).

Le moniteur est-il compatible avec le montage VESA ?

Oui, il est compatible avec les supports muraux VESA. Utilisez les quatre goujons fournis pour fixer le support à l'arrière du moniteur.

Comment régler la hauteur et l'inclinaison ?

Inclinez l'écran vers l'avant ou l'arrière (de -5° à +20°). La hauteur se règle en tirant ou en poussant le moniteur verticalement (plage de 120 mm).

MODE D'EMPLOI M274KUHD144V2 LC-Power

1. Précautions relatives à la sécurité
2. Entretien
3. Présentation du produit
   4.Instructions d'utilisation
   5.Installation
4. Connexion des câbles
5. Menu OSD
6. Paramètres de base

1. Précautions relatives à la sécurité

• Tenez le moniteur à distance des sources d'eau ou des lieux humides comme les salles de bain, les cuisines, les caves et les piscines.
• Assurez-vous que le moniteur est placé sur une surface plane. Si le moniteur chute, cela peut provoquer des blessures ou endommager l'appareil.
• Conservez et utilisez le moniteur dans un lieu frais, sec et correctement aéré ; tenir à distance des sources de radiation et de chaleur.
• Ne couvrez ni n'obstruez les ouvertures d'aération situées sur le capot arrière ; ne posez pas l'appareil sur la surface d'un lit, d'un canapé, d'une couverture ou d'un objet similaire.
• La portée de la tension d'alimentation du moniteur figure sur l'étiquette située au dos de l'appareil S'il est impossible de déterminer la tension d'alimentation, veuillez consulter votre revendeur ou la compagnie d'électricité locale.
• Si le moniteur doit rester inutilisé pendant une longue période, coupez l'alimentation pour éviter tout risque d'électrocution les jours de pluie et les dégâts dus à une tension électrique anormale.
• Veuillez utiliser une prise fiable reliée à la terre, ne surchargez pas la prise car cela pourrait provoquer un incendie ou une électrocution.
• Ne placez pas d'objet étranger dans le moniteur, car cela pourrait provoquer un court-circuit et causer un incendie ou une électrocution.
• Ne désassemblez pas ni ne réparez ce produit vous-même pour éviter tout risque d'électrocution. En cas de dysfonctionnement, veuillez contacter directement le service après-vente.
• Ne tirez ni ne pliez le câble d'alimentation en forçant.
• La surface de l'écran est recouverte d'une couche de polariseur (et non d'un film protecteur). Ne l'enlevez pas sous peine d'endommager le produit et d'invalider la garantie

2. Entretien

ATTENTION : Débranchez le cordon d'alimentation de la prise secteur avant de nettoyer le moniteur,

• Pour nettoyer votre écran antistatique, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Si possible, veuillez utiliser un chiffon spécial de nettoyage d'écran.
• N'utilisez pas de diluant, de benzène, d'ammoniac, de nettoyant abrasif ni d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou le boîtier.
• Débranchez le moniteur si vous ne prévoyez pas de l'utiliser pendant une période prolongée.
• N'exposez pas le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement avec un chiffon sec. En cas de liquide renversé dans les orifices de ventilation, n'utilisez plus le moniteur.

Veuillez contacter un technicien de maintenance professionnel.

Avis légal :

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI et Interface Multimédia Haute Définition HDMI, et le logo HDMI sont des marques déposées par HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

3. Présentation du produit

Liste des pièces

- Veuillez vérifier que l'emballage du moniteur contient toutes les pièces. Si une pièce fait défaut, veuillez contacter le revendeur.

Empty rectangular frame with no text, symbols, or markings

Écran d'affichage

Pied

Base

Vis de fixation murale

Câble de signal DP

Câble de signal HDMI

Adaptateur de courant

Câble d'alimentation

Mode d'emploi

4. Instructions d'utilisation

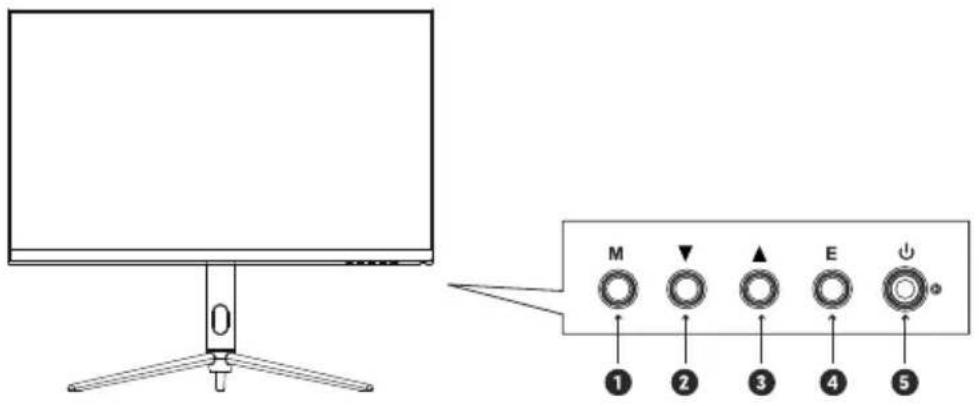

Description des boutons

1	Bouton de menu M	Confirmer/Appeler le menu principal
2	▼ Bouton Bas	Touche de raccourci 1/Déplacement du curseur vers le bas
3	▲ Bouton Haut	Touche de raccourci 2/ Déplacement du curseur vers le haut
4	Bouton Quitter E	Touche de raccourci 3/ Bouton d'entrée
5	↓ Bouton d'alimentation	Appuyez pour allumer/éteindre le moniteur

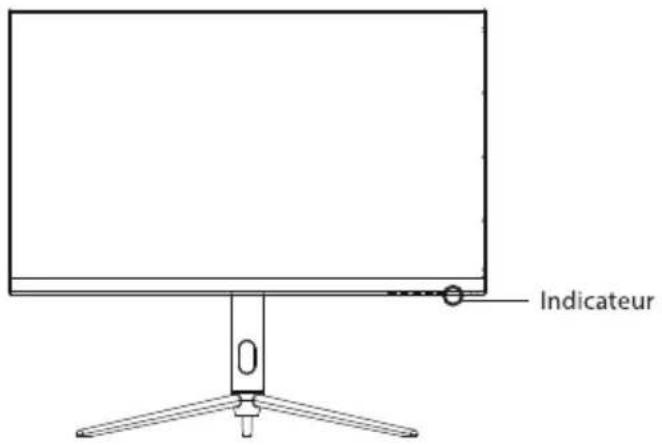

Explication des indicateurs

Indicateur : Une lumière bleue fixe indique que le moniteur est sous tension et fonctionne normalement. Une lumière rouge indique qu'aucun signal synchrone horizontal ou vertical n'a été détecté ou qu'aucun signal d'entrée vidéo n'a été détecté, et que le moniteur est en veille. Veuillez vous assurer que votre ordinateur est allumé et fonctionne normalement et vérifier que tous les câbles vidéo sont correctement branchés et/ou moniteur connectés.

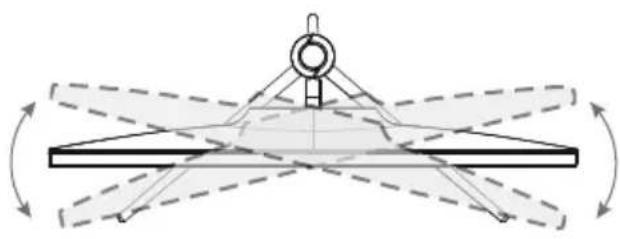

Réglage du moniteur

Angle d'inclinaison:

$$ - 5 ^ {\circ} (\pm 2 ^ {\circ}) - + 2 0 ^ {\circ} (\pm 2 ^ {\circ}) $$

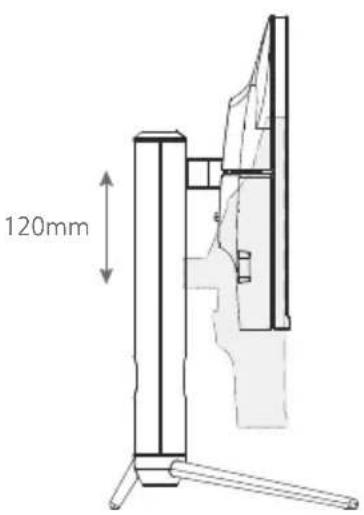

Réglage de la hauteur:

$$ 1 2 0 \mathrm{mm} (\pm 5) $$

5. Installation

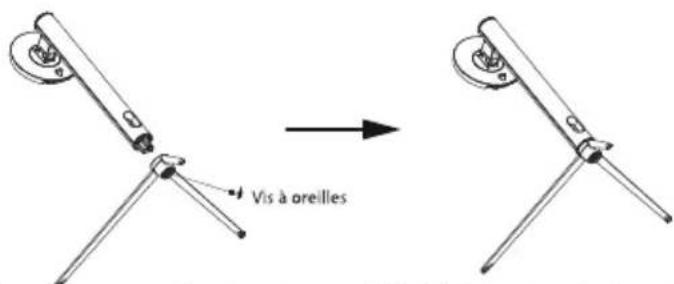

Installation de la base

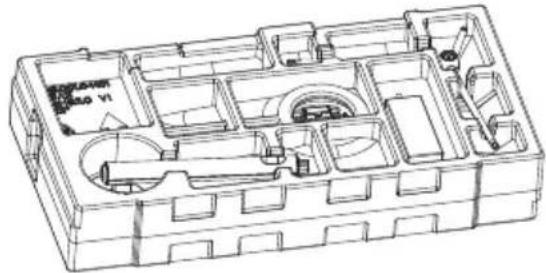

1. Ouvrez l'emballage pour en extraire les mousses et les poser sur une table plate.

1. Dégagez la base et le support, et utilisez la vis de serrage de la base pour verrouiller le support.

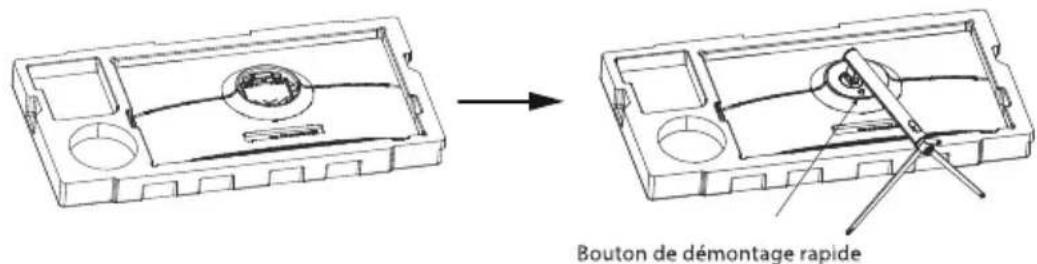

1. Alignez la base et les composants du support assemblés à l'étape 2 sur la fente de montage de la machine et clippez-les. Remarque : Faites glisser le le bouton de démontage rapide vers le haut avec les doigts pour retirer la base et les composants du support.

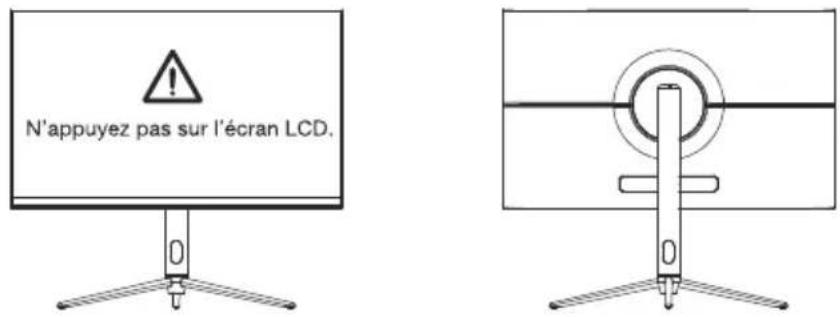

1. Après l'assemblage, prenez le support avec votre main pour mettre le moniteur verticalement.

Remarque : Ne retirez pas les pièces en mousse et ne pincez pas l'écran à cristaux liquides avec la main afin d'éviter d'endommager l'écran.

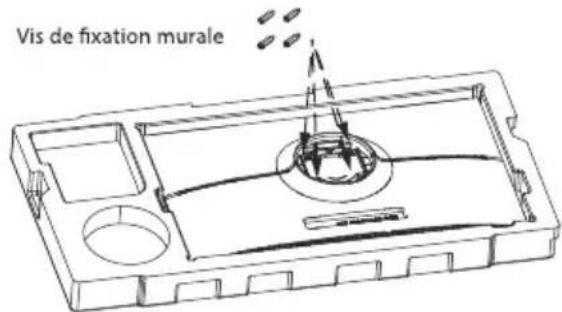

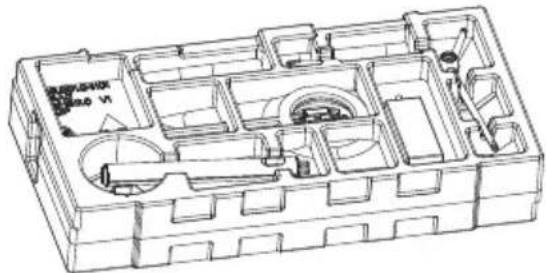

Installation du support

1. Ouvrez l'emballage pour en extraire les mousses et les poser sur une table plate.

1. Retirez tous les accessoires des pièces en mousse et retirez la partie supérieure en mousse. Dégagez quatre goujons pour hexagones du sac d'accessoires et verrouillez-les sur le boîtier arrière.

⚠️ Ne retirez pas l’écran de la mousse afin d’éviter d’endommager l’écran.

1. Remarque : Accrochez le produit assemblé à un mur dur. Ne pincez pas l'écran avec vos mains pendant le processus d'accrochage afin d'éviter d'endommager l'écran.

Remarque : Afin d'éviter que le moniteur ne chute lorsqu'il est utilisé sur un mur, veuillez l'installer correctement et en toute sécurité. Ne placez ni ne suspendez aucun objet au support mural.

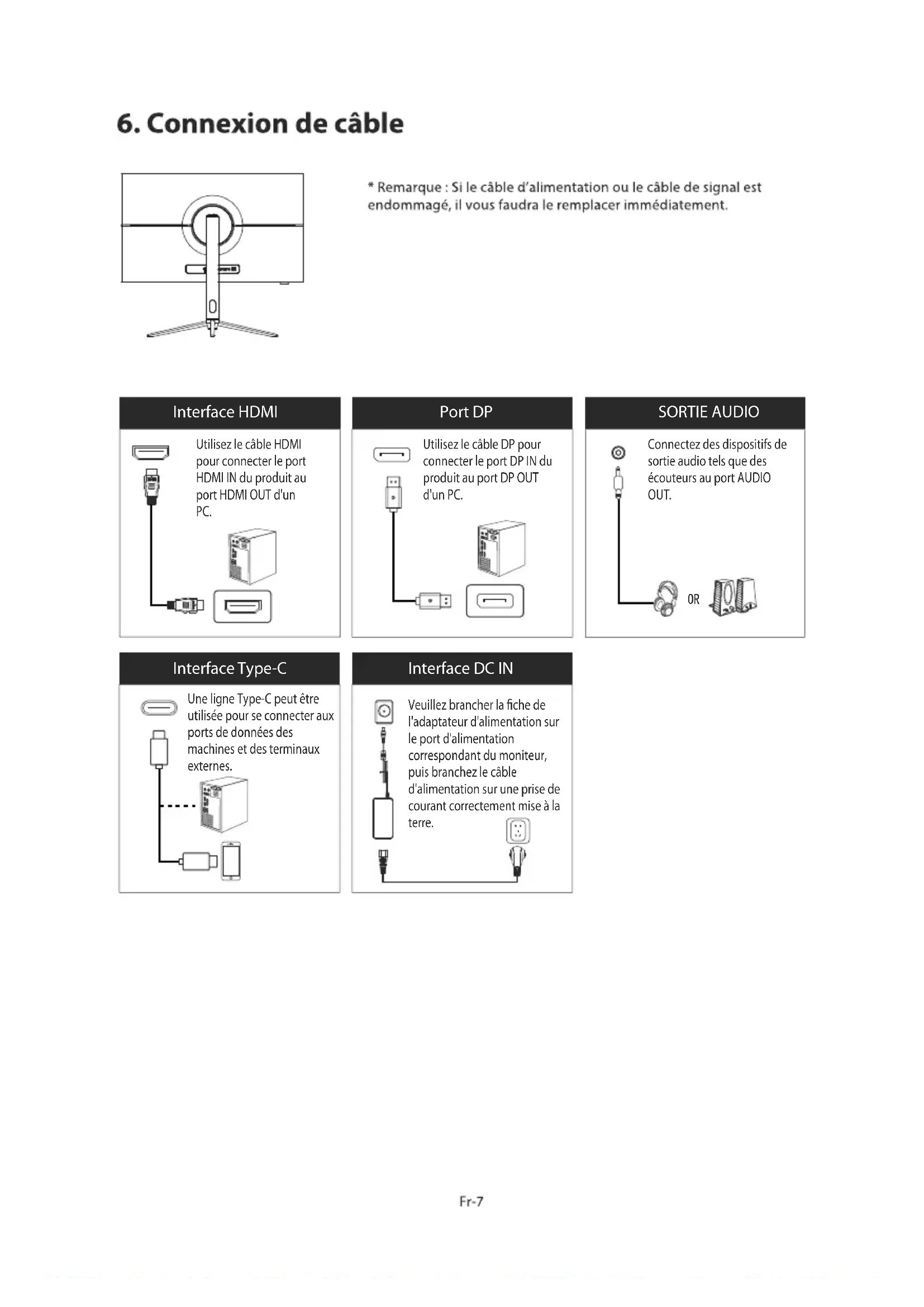

6. Connexion de câble

* Remarque : Si le câble d'alimentation ou le câble de signal est endommagé, il vous faudra le remplacer immédiatement.

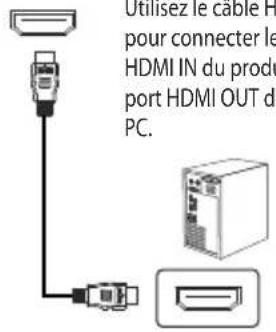

Interface HDMI

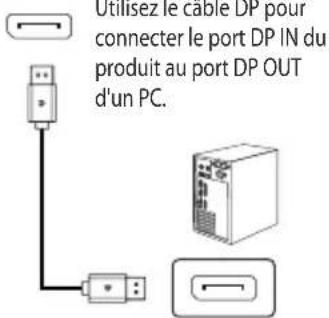

Port DP

SORTIE AUDIO

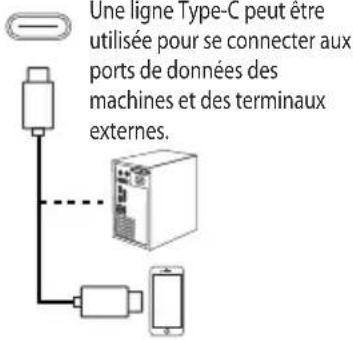

Interface Type-C

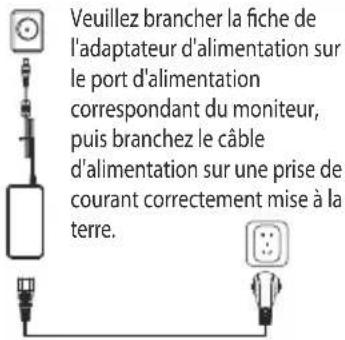

Interface DC IN

7. Menu OSD

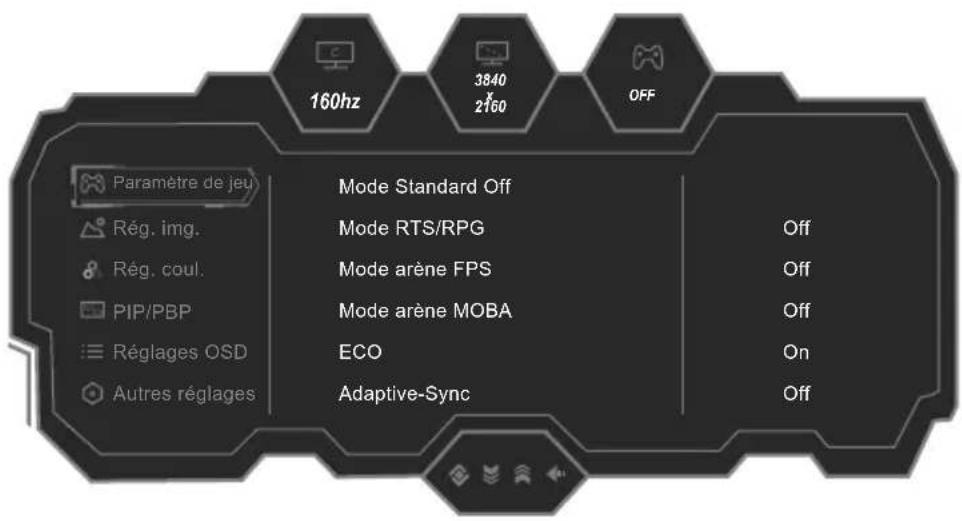

Description du menu

• La couleur et la forme du menu OSD du moniteur utilisé peuvent légèrement différer de celles représentées sur la figure.
• Les détails du menu OSD sont sujets à modification dans le but d'améliorer les fonctions.

Vous pouvez utiliser le menu de l'écran d'affichage (OSD) pour régler les paramètres du moniteur qui sont affichés après l'allumage du moniteur et lorsqu'on appuie sur le bouton M.

1. Appuyez sur le bouton M pour activer la fenêtre du navigateur.

1. Appuyez sur ▼ ou ▲ pour naviguer à travers les fonctions.

2. Sélectionner la fonction désirée puis appuyez sur M pour entrer dans le sous-menu.

3. Appuyez sur ▼ ou▲ pour dérouler les sous-menus, puis appuyez sur M pour sélectionner et confirmer la fonction souhaitée.
4. Appuyez sur ▼ ou ▲ pour sélectionner une option, puis appuyez sur M pour confirmer les paramètres et quitter le menu courant.
5. Appuyez sur E pour quitter l'écran de menu.

Menu principal	Sous-menu Options
Paramètre de jeu	Mode Standard	Off/On
	Mode RTS/RPG	Off/On
	Mode arène FPS	Off/On
	Mode arène MOBA	Off/On
		Off/OnECO
	Adaptive-Sync	Off/On
	Balance des ombres	0-100
	Durée de réponse	Off/Normal(e)/Rapide/Ultra-rapide
	Tx. rafrai.	Off/On/Position
	Jeu Crosshair	Off/Crosshair1/Crosshair2/Crosshair3/Crosshair4/Crosshair5/Crosshair6
	Durée de jeu	Off/On:15:00/30:00/45:00/60:00/Position
	Luminosité dynamique	Off/Normal(e)/Expert/Élaboration
	HDR	Off/Normes HDR
	MPRT	Off/On
	Éclairage ambiant	Off/Barre de Led
Rég. img.		0-100Luminosité
	Contraste	0-100
	DCR	Off/On
	Modèle contextuel	Off/On: Mode film/Mode de lecture/Mode Nuit
	Faible lumière bleue	0-100
	Netteté	0-5
	Gamma	1.8/2.0/2.2/2.4/2.6/Courbe S
	Rapport d'aspect	Écran large/4:3/1:1/Automatique
Rég. coul.	Chaud	Off/On
	Naturel	Off/On
	Froid	Off/On
	Utilisateur 1	Off/On:0-100(R/V/B)
	Utilisateur 2	Off/On:0-100(R/V/B)
	Utilisateur 3	Off/On:0-100(R/V/B)
	Teinte	0-100(R/V/B/C/M/Y)
	Saturation	0-100(R/V/B/C/M/Y)
PIP/PBP	Mode PIP/PBP	Off/PBP 2Win 1:1/PBP 2Win 2:1/PBP 2Win 1:2
	Source du Sous-signa	Type-C/DP/HDMI1/HDMI2
	Source audio	Auto/Type-C/DP/HDMI1/HDMI2
	Permutation de fenêtres	Off/On
Réglages OSD	Langue	Suomi/Français/Ελληνικά/Indonesia/Italiano/ /Malaysia/Polskie/ /Türkçe
		5-100Fin de temps OSD
		0-100Position OSD H.
		0-100Position OSD V.
		0-5Transparence OSD
	Réglage du raccourci 1	Luminosité/Contraste/Volume/Sourdine/Balance des ombres/Jeu Crosshair/Tx. rafrai./Durée de jeu/Modèle contextuel/Mode PIP/PBP /Signal d'entrée/Luminosité dynamique/HDR/Capteur de gravité/ Éclairage ambiant
	Réglage du raccourci 2
	Réglage du raccourci 3
	Rotation OSD	Normal(e)/90/180/270
	Verrouillage OSD	Off/On
Autres réglages		Automatique/Type-C/DP/HDMI1/HDMI2Signal d'entrée
	Volume 0-100
		Off/OnSourdine
		HDMI2.1/HDMI2.0HDMI Version
	Marche/ Arrêt automatique	Off/On
	Rappel de protection oculaire	Off/On
	Capteur de gravité	Off/On
	Réinitialiser	Off/On
		Source d'entrée:/Résolution:/Mode:/Ver. HDR:Information(s)

8. Paramètres de base

Type de produit		Écran à cristaux liquides
Modèle de produit		LC-M27-4K-UHD-144-V2
Taille de l'écran		27"(68,58cm)
Format d'image		16:9
Angles de vue		178°(H) / 178°(V)
Pas de pixel		0,15525 (H) x 0,15525 (V) mm
Rapport de contraste		1000:1
Couleurs		1,07 B
Résolution		3840 x 2160 pixels
Taux d'actualisation		160Hz
Entrée de courant		DC 19V --- 7.89ALa tension et l'alimentation électrique standard peuvent varier selon les pays, veuillez consulter l'étiquette située au dos du produit.
Dimensions du produit	Sans la base	613,3 x 65,2 x 367,3mm / approx 4,13kg
	Avec la base	613,3 x 269,2 x 551,3mm / approx 5,49kg
	Dimensions du carton	895 x 165 x 468mm
	Poids brut	8,37KG
Angle d'inclinaison		Inclinaison vers l'avant 5°±2°; Inclinaison vers l'arrière 20°±2°
Plage de réglage de la hauteur		120 ± 5 mm
Angle de rotation		-20,0°(±2,0°)- +20°(±2,0°)
Angle vertical		90°(±2°)
Conditions environnementales	Utilisation	Température : entre 0°C et 40°C (32°F et 104°F)Humidité : de 10% à 90% (sans condensation)
	Stockage	Température : entre -20°et 60° (-4°F et 140°F)Humidité : de 5% à 95% (sans condensation)
