MANUAL DE USUARIO M274KUHD144V2 LC-Power

1. Precauciones de seguridad
2. Mantenimiento
3. Introducción al producto
4. Instrucciones de uso
5. Instalación
6. Conexión de los cables
7. Menú OSD
8. Parámetros básicos

1. Precauciones de seguridad

- Mantenga el monitor alejado de fuentes de agua o lugares húmedos, como baños, cocinas, sótanos y piscinas.

- Asegúrese de que el monitor esté colocado sobre una superficie plana. Si el monitor se cae, puede causar lesiones a personas o daños al dispositivo.

- Almacene y utilice el monitor en un lugar fresco, seco y bien ventilado y manténgalo alejado de fuentes de calor y emisión.

- No cubra ni bloquee el orificio de ventilación de la carcasa trasera y no utilice el producto sobre una cama, sofá, manta u objetos similares.

- El intervalo de la tensión de alimentación del monitor está impreso en la etiqueta de la carcasa trasera. Si es imposible determinar el voltaje de alimentación, consulte al distribuidor o a la compañía eléctrica local.

- Si el monitor no se va a utilizar durante un período prolongado de tiempo, corte el suministro eléctrico para evitar descargas eléctricas en días lluviosos y daños debido a un voltaje de suministro anómalo.

- Utilice una toma de corriente confiable conectada a tierra. No sobrecargue la toma de corriente, ya que podría provocar un incendio o una descarga eléctrica.

- No coloque objetos extraños en el monitor, ya que pueden producirse cortocircuitos y provocar un incendio o una descarga eléctrica.

- Para evitar descargas eléctricas, no desmonte ni repare este producto usted mismo. Si se producen errores, póngase en contacto directamente con el servicio posventa.

- No tire ni retuerza el cable de alimentación con fuerza.

- En la superficie de la pantalla hay una capa polarizadora (no una película protectora). No la despegue ya que, de lo contrario el producto podría dañarse y la garantía quedará invalidada.

2. Mantenimiento

CUIDADO: Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el monitor.

• Para limpiar la pantalla, humedezca ligeramente un paño suave y limpio con agua.
• Si es posible, utilice una toallita especial para limpiar pantallas.
• No utilice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido.
• Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o la carcasa.
• Desenchufe el monitor si no la va a utilizar durante un prolongado período de tiempo.
• No exponga el monitor al polvo, a líquidos o a un entorno húmedo.
• En caso de que el monitor entre en contacto con líquidos, límpielo inmediatamente con un paño seco.
  Si se derrama líquido en los orificios de ventilación, no use más el monitor.
  Póngase en contacto con un técnico de servicio profesional.

Nota legal:

HDMI®

HIGH-DEFINITION MULTIMEDIA INTERFACE

Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, Administrator, Inc. en Estados Unidos y otros países.

3. Presentación del producto

Contenido del paquete

- Compruebe que el paquete del monitor contiene todas las piezas. Si falta alguna pieza, póngase en contacto con el distribuidor.

Pantalla de visualización

Soporte

Base

Tornillos para instalación en pared

Cable de señal DP

Cable de señal HDMI

Adaptador de alimentación

Cable de alimentación

Manual del usuario

4. Instrucciones de uso

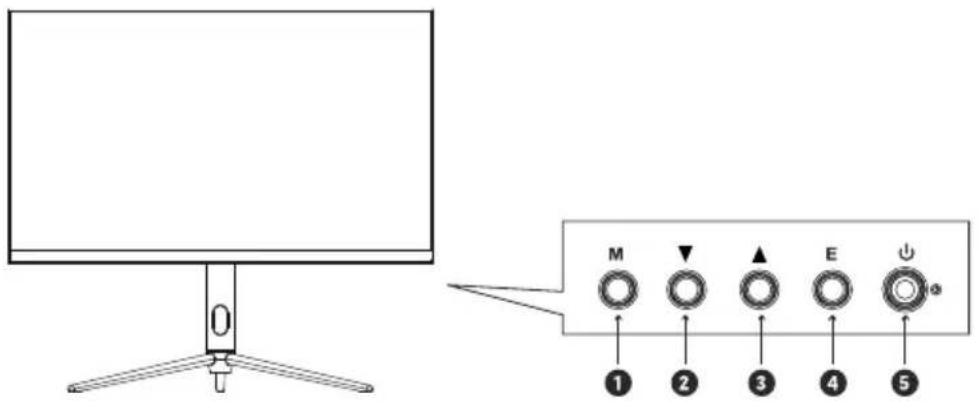

Descripción de botones

1	M Botón Menú	Confirmar/Acceder al menú principal
2	▼ Botón Abajo	Acceso directo 1/Mover el cursor hacia abajo
3	▲ Botón Arriba	Acceso directo 2/Mover el cursor hacia arriba
4	E Botón Salir	Acceso directo 3/Botón Volver
5	↓ Botón de alimentación	Encender y apagar el monitor

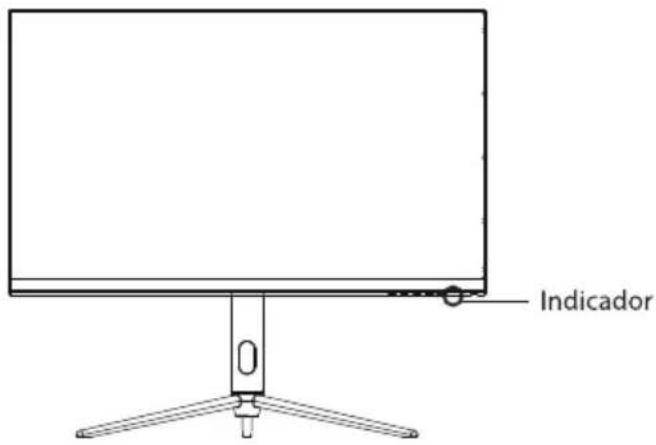

Explicación de los indicadores

Indicador

Indicador: La luz azul fija indica que la alimentación está encendida y que el monitor funciona con normalidad. La luz roja indica que no se detecta ninguna señal sincrónica horizontal o vertical o que no hay señal de entrada de vídeo, y que el monitor está en estado de espera. Asegúrese de que el equipo esté encendido y funcione con normalidad y compruebe que todos los cables de vídeo estén perfectamente enchufados o conectados al monitor.

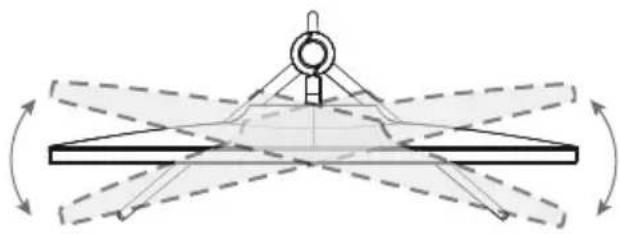

Ajuste del monitor

Ángulo de inclinación:

$$ - 5 ^ {\circ} (\pm 2 ^ {\circ}) \sim + 2 0 ^ {\circ} (\pm 2 ^ {\circ}) $$

120mm

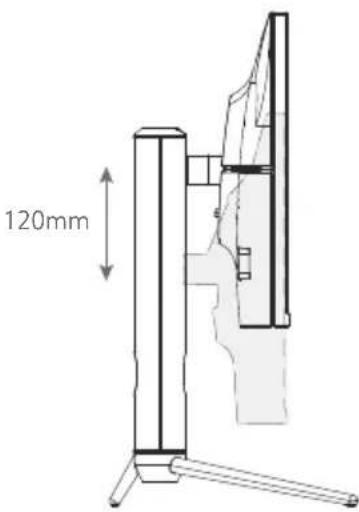

Ajuste de la altura:

$$ 1 2 0 \mathrm{mm} (\pm 5) $$

5. Instalación

Instalación de la base

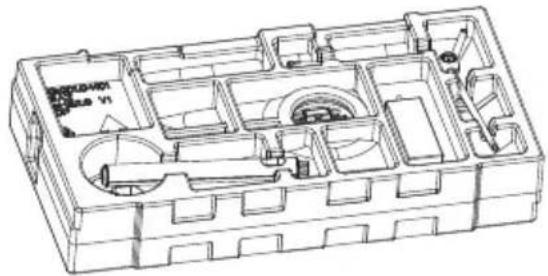

1. Abra el paquete para sacar las espumas y colóquelas sobre una encimera plana.

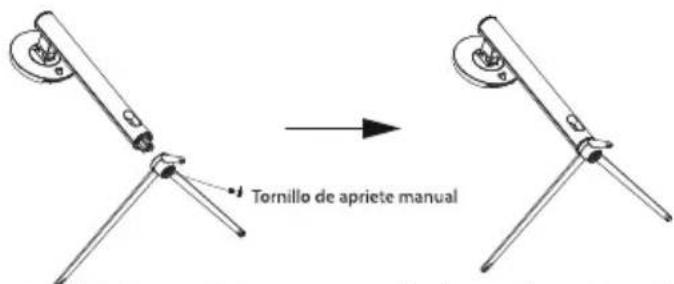

1. Saque la base y el soporte y use el tornillo de apriete manual de la base para bloquear dicho soporte.

Tornillo de apriete manual

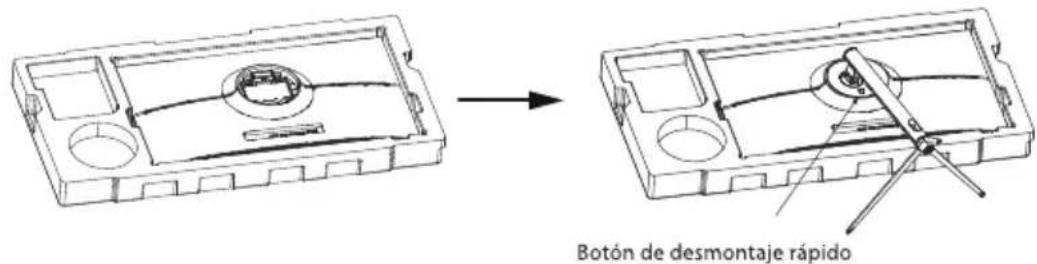

1. Alinee los componentes de la base y el soporte ensamblados en el paso 2 con la ranura de montaje de la máquina y fijelos. Nota: Deslice el botón de desmontaje rápido hacia arriba con los dedos para sacar la base y los componentes del soporte.

Botón de desmontaje rápido

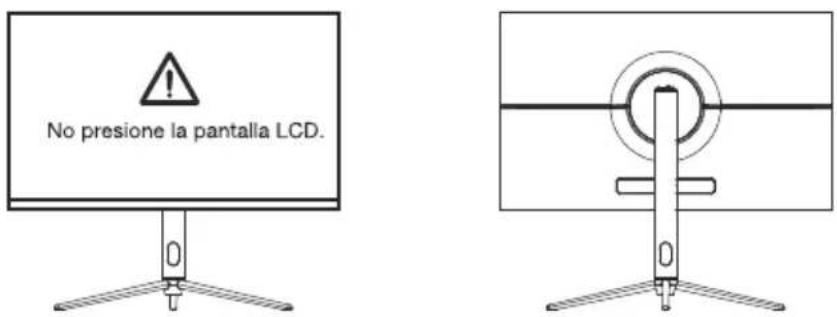

1. Después del montaje, agarre el soporte con la mano para colocar el monitor en posición vertical.

No presione la pantalla LCD.

Nota: No quite las piezas de espuma todavía y no pellizque la pantalla de cristal líquido con la mano para evitar dañar la pantalla.

Instalación del soporte

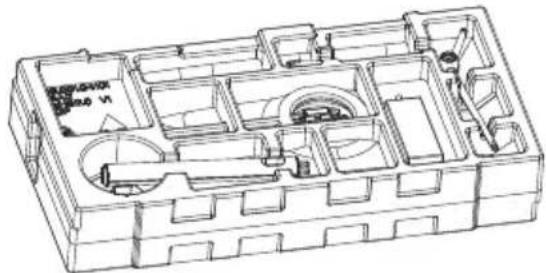

1. Abra el paquete para sacar las espumas y colóquelas sobre una encimera plana.

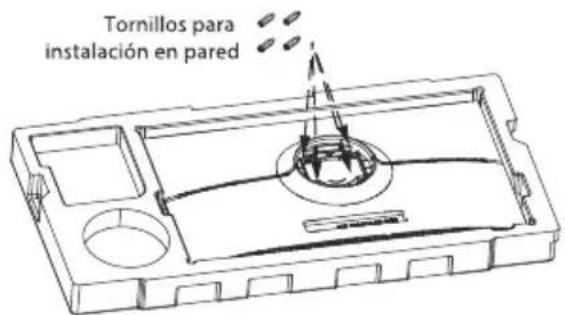

1. Saque todos los accesorios de las piezas de espuma y saque la pieza superior de espuma. Saque cuatro tacos para hierros hexagonales de la bolsa de accesorios y bloquéelos en la carcasa trasera.

Para evitar daños en la pantalla, no la retire de la espuma.

Tornillos para instalación en pared

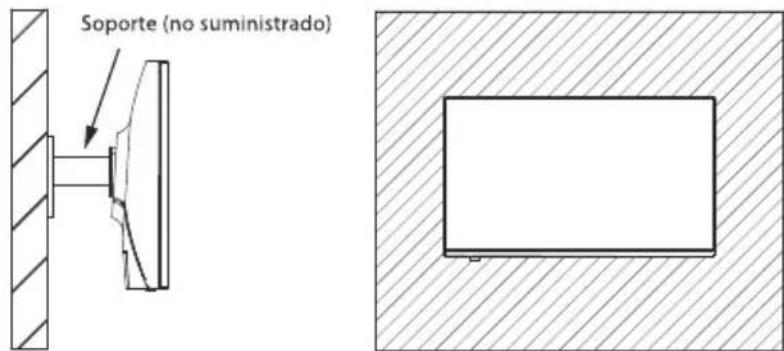

1. Nota: Cuelgue el producto montado en una pared dura. Para evitar dañar la pantalla, no pellizque la pantalla con las manos cuando cuelgue el producto.

Soporte (no suministrado)

Nota: Para evitar que el monitor se caiga cuando se usa en una pared, instálelo correctamente y de manera segura. No coloque ni cuelgue ningún objeto en el soporte de pared.

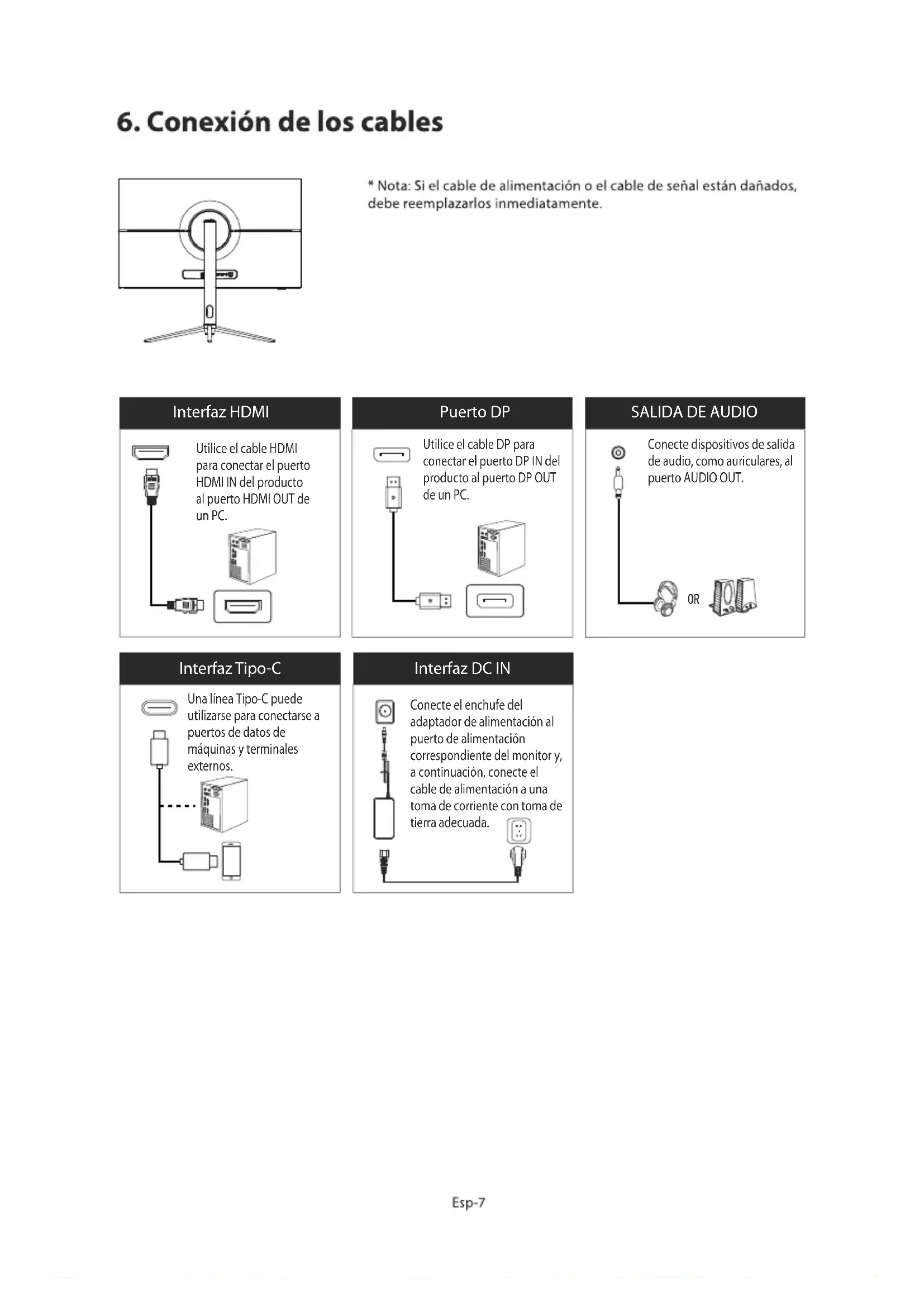

6. Conexión de los cables

* Nota: Si el cable de alimentación o el cable de señal están dañados, debe reemplazarlos inmediatamente.

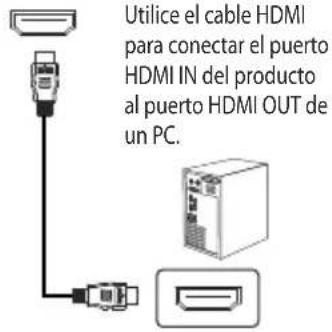

Interfaz HDMI

Utilice el cable HDMI para conectar el puerto HDMI IN del producto al puerto HDMI OUT de un PC.

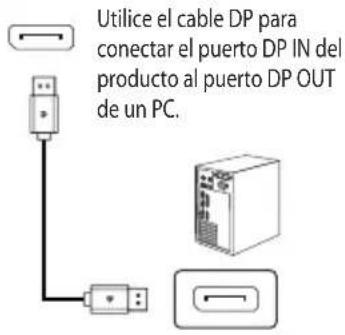

Puerto DP

Utilice el cable DP para conectar el puerto DP IN del producto al puerto DP OUT de un PC.

SALIDA DE AUDIO

Conecte dispositivos de de audio, como auricul puerto AUDIO OUT. OR

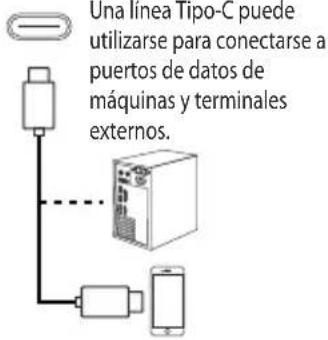

Interfaz Tipo-C

Una línea Tipo-C puede utilizarse para conectarse a puertos de datos de máquinas y terminales externos.

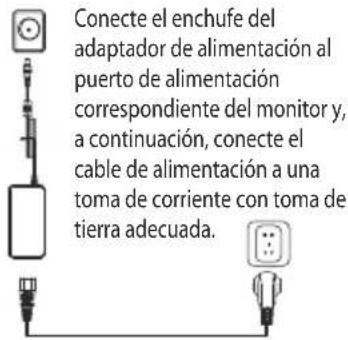

Interfaz DC IN

Conecte el enchufe del adaptador de alimentación al puerto de alimentación correspondiente del monitor y, a continuación, conecte el cable de alimentación a una toma de corriente con toma de tierra adecuada.

7. Menú OSD

Descripción de los menús

• El color y la forma del menú OSD del monitor real pueden diferir ligeramente de los que se muestran en la figura a continuación.
• Los detalles del menú OSD pueden cambiar con mejoras de funciones.

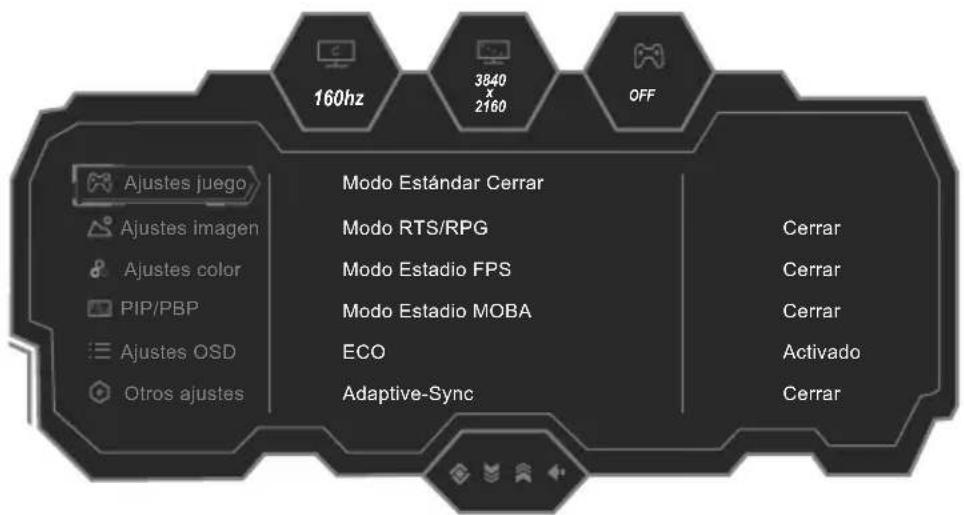

El menú de visualización de pantalla (OSD) se puede utilizar para ajustar la configuración del monitor y se muestra en la pantalla después de encender este y presionar el botón M.

1. Presione el botón M para activar la pantalla del explorador.

160hz 3840 x 2160 OFF Ajustes juego Ajustes imagen Ajustes color PIP/PBP Ajustes OSD Otros ajustes Modo Estándar Cerrar Modo RTS/RPG Modo Estadio FPS Modo Estadio MOBA ECO Adaptive-Sync Cerrar Cerrar Cerrar Activado Cerrar

1. Presione ▼ o ▲ para recorrer las funciones.

- Seleccione la función deseada y presione M para entrar en el submenú.

- Presione ▼ o ▲ para desplazarse por los submenús y presione M para seleccionar y confirmar la función deseada.

- Presione ▼ o ▲ para seleccionar una opción y presione M para confirmar la configuración y salir del menú actual.

1. Presione E para salir de la pantalla de menús.

Menú principal	Submenú Opciones
Ajustes juego	Modo Estándar	Cerrar/Activado
	Modo RTS/RPG	Cerrar/Activado
	Modo Estadio FPS	Cerrar/Activado
	Modo Estadio MOBA	Cerrar/Activado
		Cerrar/ActivadoECO
	Adaptive-Sync	Cerrar/Activado
	Bal. sombras	0-100
	Tpo. respuesta	Cerrar/Normal/Rápido/Ultrarrápido
	Frec. actualizac.	Cerrar/Activado/Pos.
	Pto mira juego	Cerrar/Punto mira 1/Punto mira 2/Punto mira 3/Punto mira 4/Punto mira 5/Punto mira 6
	Tiempo juego	Cerrar/Activado:15:00/30:00/45:00/60:00/Pos.
	Brillo dinámico	Cerrar/Normal/Experto/Elaboración
	HDR	Cerrar/HDR Estándar
	MPRT	Cerrar/Activado
	Luz ambiente	Cerrar/Barra de LED
Ajustes imagen		0-100Brillo
	Contraste	0-100
	DCR	Cerrar/Activado
	Modo contextual	Cerrar/Activado: Modo Película/Modo Lectura/Modo Noche
	Luz azul baja	0-100
	Nitidez	0-5
	Gama	1.8/2.0/2.2/2.4/2.6/Curva S
	Relac. aspecto	Pantalla pan./4:3/1:1/Automático
Ajustes color	Cálida	Cerrar/Activado
	Natural	Cerrar/Activado
	Fria	Cerrar/Activado
	Usuario1	Cerrar/Activado:0-100(R/G/B)
	Usuario2	Cerrar/Activado:0-100(R/G/B)
	Usuario3	Cerrar/Activado:0-100(R/G/B)
	Matiz	0-100(R/G/B/C/M/Y)
	Saturación	0-100(R/G/B/C/M/Y)
Menú principal	Submenú Opciones
PIP/PBP	Modo PIP/PBP	Cerrar/PBP 2Vent 1:1/PBP 2Vent 2:1/PBP 2Vent 1:2
	Fuente de subseñal	Tipo-C/DP/HDMI1/HDMI2
	Fuente audio	Auto/Tipo-C/DP/HDMI1/HDMI2
	Inter. ventana	Cerrar/Activado
Ajustes OSD	Idioma	/Suomi/Français/Ελληνικά/Indonesia/Italiano/ /Malaysia/Polskie/ /Türkçe
		5-100Tpo espera OSD
		0-100Pos. hor. OSD
		0-100Pos. vert. OSD
		0-5Transp. OSD
	Conf. acceso1	Brillo/Contraste/Volumen/Silencio/Bal. sombras/Pto mira juego/ Frec. actualizac./Tiempo juego/Modo contextual/Modo PIP/PBP/ Señal de entrada/Brillo dinámico/HDR/Sensor graved./Luz ambiente
	Conf. acceso2
	Conf. acceso3
	Rotación OSD	Normal/90/180/270
	Bloqueo de OSD	Cerrar/Activado
Otros ajustes Conexión aut.		Auto/Tipo-C/DP/HDMI1/HDMI2Señal de entrada
	Volumen 0-100
		Cerrar/ActivadoSilencio
		HDMI2.1/HDMI2.0HDMI Version
	Aviso prot. ojos	Cerrar/Activado
	Sensor graved.	Cerrar/Activado
	Reiniciar	Cerrar/Activado
		Fte. entrada: /Resolución:/Modo:/Ver. HDR:Información

8. Parámetros básicos

Tipo de producto		Pantalla de cristal líquido
Modelo de producto		LC-M27-4K-UHD-144-V2
Tamaño de la pantalla		68,58 cm (27")
Relación de aspecto		16:9
Ángulo de visualización		178°(H)/178°(V)
Densidad de píxel		0,15525 (H) x 0,15525 (V) mm
Relación de contraste		1000:1
Color		1,07 B
Resolución		3840*2160 píxeles
Tasa de actualización		160Hz
Entrada de alimentación		DC 19V --- 7.89AEl voltaje y la fuente de alimentación estándar pueden variar según los países.Consulte la etiqueta en la parte posterior del producto.
Dimensiones del producto	Sin base	613,3 x 65,2 x 367,3 mm/aproximadamente 4,13 kg
	Con base	613,3 x 269,2 x 551,3 mm/aproximadamente 5,49 kg
	Dimensiones de la caja	895 x 165 x 468 mm
	Peso bruto	8,37 kg
Ángulo de inclinación		Inclinación hacia adelante: 5°±2°. Inclinación hacia atrás: 20°±2°
Intervalo de ajuste de altura		120±5 mm
Ángulo de giro		-20,0° (±2,0°) - +20° (±2,0°)
Ángulo vertical		90° (±2°)
Condiciones medioambientales	Uso	Temperatura: 0 °C~40 °C (32 °F ~ 104 °F)Humedad: H.R. de 10 % ~ 90 % (sin condensación)
	Almacena-miento	Temperatura: -20° ~ 60° (-4 °F ~ 140 °F)Humedad: H.R. de 5 % ~ 95 % (sin condensación)
