MANUALE UTENTE Presenter PA ALTO

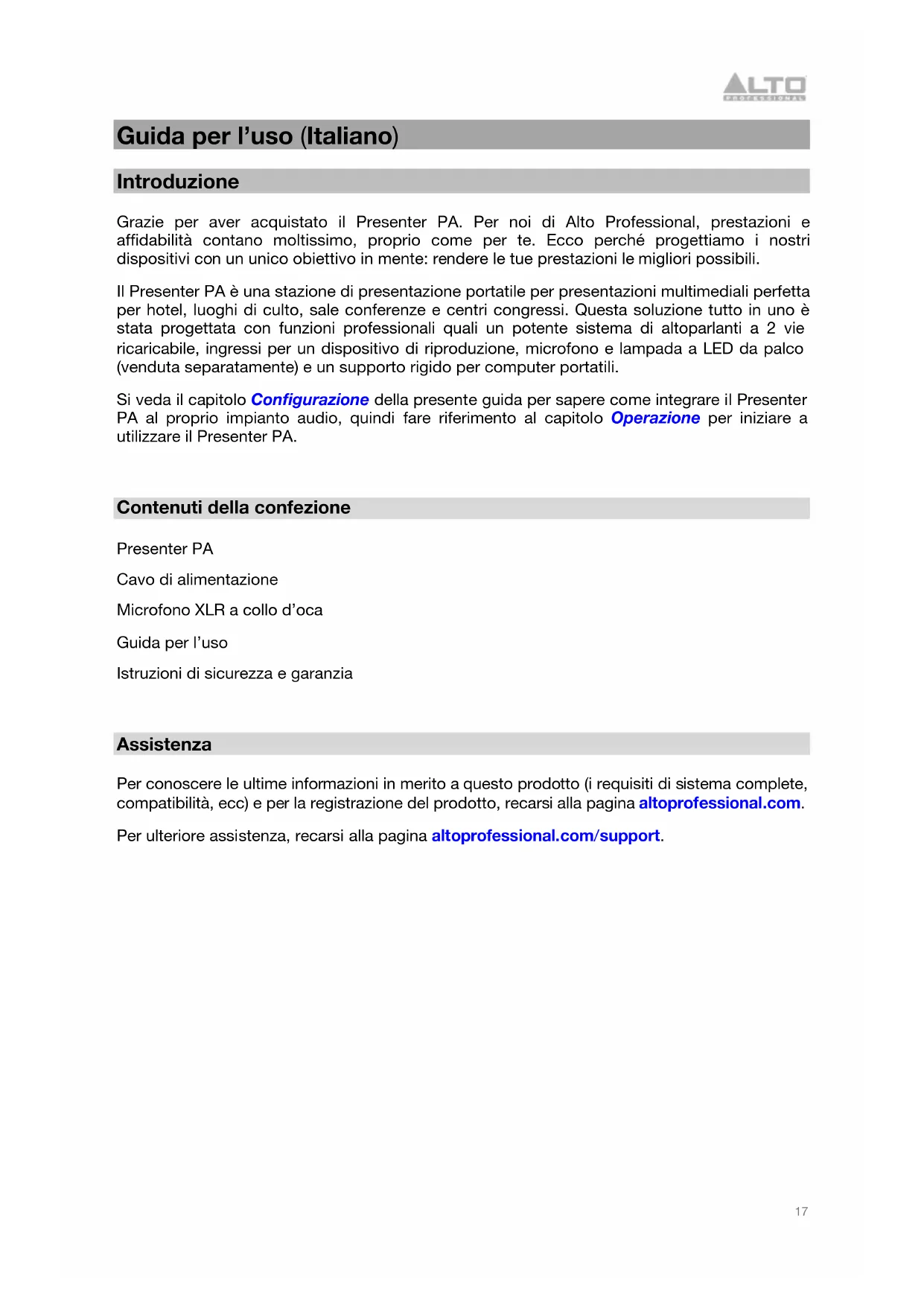

Guida per l’uso (Italiano) Introduzione Grazie per aver acquistato il Presenter PA. Per noi di Alto Professional, prestazioni e affidabilità contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: rendere le tue prestazioni le migliori possibili. Il Presenter PA è una stazione di presentazione portatile per presentazioni multimediali perfetta per hotel, luoghi di culto, sale conferenze e centri congressi. Questa soluzione tutto in uno è stata progettata con funzioni professionali quali un potente sistema di altoparlanti a 2 vie ricaricabile, ingressi per un dispositivo di riproduzione, microfono e lampada a LED da palco (venduta separatamente) e un supporto rigido per computer portatili. Si veda il capitolo Configurazione della presente guida per sapere come integrare il Presenter PA al proprio impianto audio, quindi fare riferimento al capitolo Operazione per iniziare a utilizzare il Presenter PA.

Contenuti della confezione Presenter PA Cavo di alimentazione Microfono XLR a collo d’oca Guida per l’uso Istruzioni di sicurezza e garanzia

Assistenza Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina altoprofessional.com. Per ulteriore assistenza, recarsi alla pagina altoprofessional.com/support.18

Batterie ricaricabili Le batterie ricaricabili al piombo-acido sono dello stesso tipo di quelle utilizzate nelle automobili. Come nel caso della batteria dell'auto, la maniera in cui si utilizza questa batteria ha un notevole impatto sulla sua vita utile. Con un utilizzo adeguato, una batteria al piombo- acido può durare per anni. Ecco alcune raccomandazioni per garantire la massima durata dalla batteria interna. Utilizzo generico Caricare a fondo il prodotto prima dell'uso. Caricare a fondo il prodotto prima di riporlo. Come riporre l’apparecchio Per la massima longevità del prodotto, evitare di riporlo a temperature eccessivamente elevate (superiori a 32 °C / 90 °F) o eccessivamente fredde (meno di 0 °C / 32 °F). L'impianto audio può essere lasciato collegato. Così facendo la batteria non si sovraccarica. Se si lascia il livello della batteria basso e non la si ricarica per 6 mesi, potrebbe perdere capacità in via permanente. Riparazioni Se la batteria non si carica, contattare il dipartimento parti di ricambio alla pagina altoprofessional.com. Come eliminare l'apparecchio Recarsi con l’apparecchio presso un centro di riciclaggio oppure eliminarlo in conformità con le normative locali.

Installazione su supporto Il Presenter PA è dotato di una presa da 1-3/8" (3,5 cm) di diametro per l’installazione su supporto. Per i migliori risultati si raccomanda di utilizzare un supporto regolabile di 76-91 cm di altezza. Quando si utilizza un supporto con il Presenter PA, rispettare le seguenti linee guida:

• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.

• Installare gli altoparlanti in base al loro peso massimo. Verificare le specifiche del palco per assicurarsi che sia in grado di sostenere il peso dell'altoparlante. Inoltre, rispettare tutte le indicazioni di sicurezza specificate dal produttore.

• Non montare più altoparlanti sullo stesso supporto o palo.

• Assicurarsi sempre che il supporto o il palo si trovi su una superficie piana, uniforme e stabile. Inoltre, estendere al massimo le gambe dei supporti a treppiede e assicurarsi che non rappresentino rischio di inciampo.

• Ispezionare il supporto (o il palo o la minuteria ad esso associata) prima di ciascun utilizzo e non servirsi dell'apparecchio con parti usurate, danneggiate o mancanti.

• Prestare sempre cautela in condizioni ventose all'aperto. Potrebbe essere necessario aggiungere ulteriore peso (ad es. sacchi di sabbia) sulla base del supporto per migliorarne la stabilità. Non fissare striscioni o articoli simili a qualsiasi parte di un sistema di altoparlanti. Questi potrebbero fare da vela e far rovesciare l'impianto.

• A meno di non essere sicuri di essere in grado di sostenere il peso dell'altoparlante, chiedere aiuto a un'altra persona per sollevarlo sul supporto o sul palo.

• Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo che non vi sia il rischio che questi ci inciampino, facendo cadere l'altoparlante dal supporto o dal palo.19

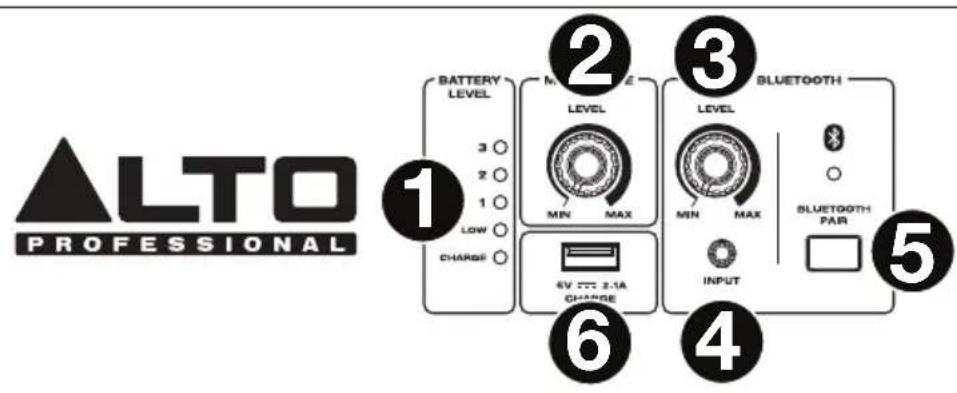

Caratteristiche Pannello posteriore

Indicatore di carica: ad apparecchio acceso (on), queste quattro luci indicano la carica residua della batteria. La durata della batteria dipende dal volume e dall'uso. L’indicatore di carica si illumina in rosso quando la batteria è sotto carica e verde quando è completamente carica. Il LED si spegne quando la batteria è carica e l'unita è in standby.

2. Volume del microfono: girare queste manopole per regolare il volume del microfono.

3. Volume del Aux/Bluetooth: girare queste manopole per regolare il volume degli ingressi

Aux e Bluetooth. Quando la manopola è posizionata al minimo, l’altoparlante interno sarà silenziato.

4. Ingresso ausiliario (3,5 mm / 1/8”): collegare un lettore CD, un lettore di media digitali o

altre fonti audio a questo ingresso ausiliario stereo da 3,5 mm (1/8”). Regolare il volume di uscita servendosi della manopola volume del Aux/Bluetooth.

5. Spia di accoppiamento Bluetooth: premere questo tasto per collegare un dispositivo

Bluetooth. Quando il Presenter PA è in modalità di accoppiamento, il LED presente sopra questo pulsante lampeggerà rapidamente. Nella schermata di configurazione del dispositivo Bluetooth, trovare Presenter PA e collegarlo. Una volta collegato, il LED rimarrà acceso fisso.

6. Porta di carica USB: collegare a questo livello il cavo di ricarica del dispositivo per

ricaricarlo. La carica tramite USB funziona unicamente quando l’apparecchio è acceso.20

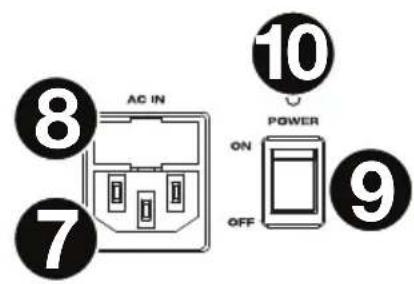

7. Ingresso cavo di alimentazione (IEC): inserire il cavo di alimentazione in dotazione per

caricare l'apparecchio. Il Presenter PA può funzionare con il cavo anche durante la ricarica della batteria. L’indicatore di carica si illumina in rosso quando la batteria è sotto carica.

8. Interruttore di alimentazione: servirsi di questo interruttore per accendere e spegnere il

Presenter PA. Va notato che quando il Presenter PA è collegato ad una fonte di alimentazione, non deve essere necessariamente acceso per caricare la batteria.

9. Fusibile: se il fusibile dell’apparecchio è rotto, scollegare il cavo di alimentazione dalla

presa di alimentazione e svitare questo supporto per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto il pannello posteriore). L’utilizzo di un fusibile dalla tensione nominale errata può danneggiare il prodotto e/o il fusibile.

10. Spia di alimentazione: questa spia si illumina quando il Presenter PA viene acceso.

1. Ingresso microfono: collegare un microfono dinamico qui.

2. Silenziamento microfono: tenere premuto questo tasto per silenziare un microfono.

3. Ingresso lampada: collegare una lampada XLR a 4 poli (non in dotazione) a questo livello.

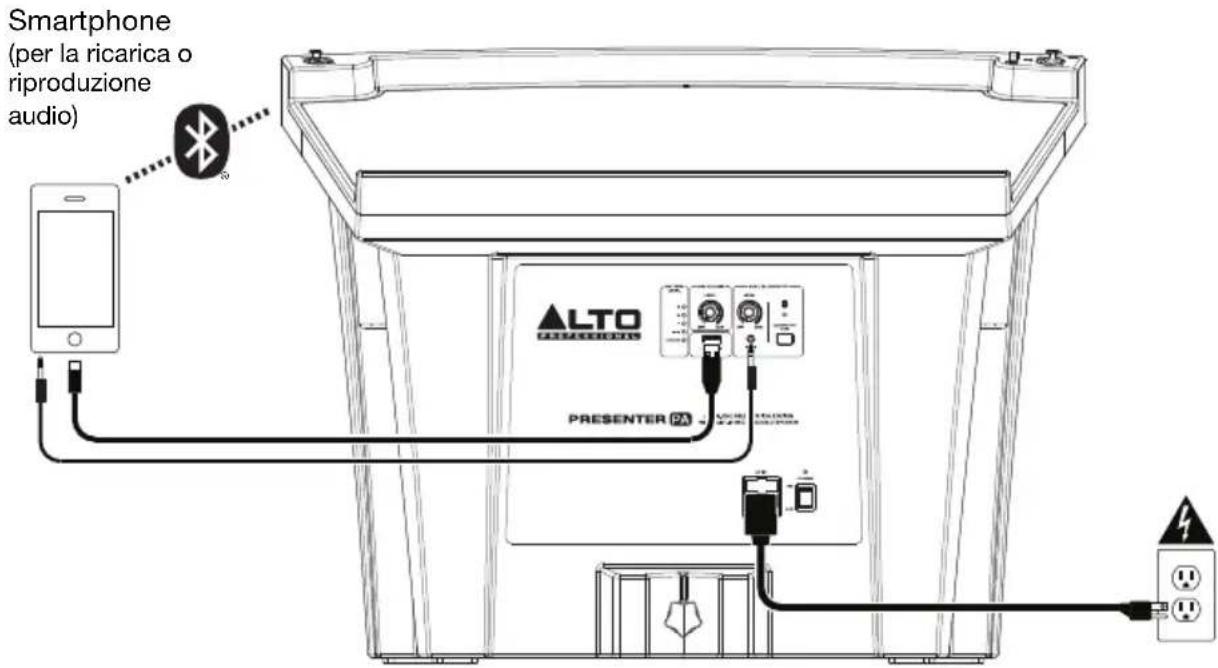

Configurazione Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Smartphone (per la ricarica o riproduzione audio) Presa di corrente21

Operazione Per accendere o spegnere il Presenter PA, servirsi dell’interruttore di alimentazione (power). Riproduzione di audio da un dispositivo ausiliario:

1. Collegare un dispositivo audio a uno degli ingressi aux—l’ingresso da 3,5 mm (1/8”)

servendosi di un cavo stereo da 3,5 mm (1/8”) o gli ingressi RCA servendosi di un cavo stereo RCA.

2. Riprodurre l’audio sul dispositivo.

3. Servirsi della manopola Aux/Blueooth Volume per regolare il livello del volume in uscita.

Regolare il livello del volume in ingresso sul proprio dispositivo. Riproduzione di audio da un dispositivo Bluetooth:

4. Accendere il dispositivo Bluetooth.

5. Accendere il Presenter PA. Se in precedenza è stato collegato a un altro dispositivo

Bluetooth, il Presenter PA vi si ricollegherà. Per annullare il collegamento, se l'icona Bluetooth è accesa in maniera fissa, premere e rilasciare il tasto Bluetooth.

6. Navigare nella schermata di configurazione del dispositivo Bluetooth, trovare “Presenter

7. Riprodurre l’audio sul dispositivo. Servirsi della manopola Aux/Blueooth Volume per

regolare il livello del volume in uscita. Regolare il livello del volume in ingresso sul proprio dispositivo. Per utilizzare il microfono del Presenter PA:

1. Assicurarsi che il microfono sia adeguatamente collegato all’ingresso XLR sopra al vassoio

del leggio. Nota: sono supportati solo microfoni dinamici.

2. Parlare nel microfono e regolarne la posizione, se necessario.

Per regolare il volume del microfono, girare la manopola Mic Volume. Per silenziare il microfono, tenere premuto il tasto Mute accanto all’ingresso XLR. Per annullare il silenziamento del microfono, rilasciare il tasto Mute. Per utilizzare una lampada da palco (non in dotazione), assicurarsi che sia collegata correttamente all’ingresso a 4 poli presente sopra il supporto del pannello superiore sul lato sinistro. La lampada si accenderà automaticamente. Regolare la posizione della lampada, se necessario. Per caricare un dispositivo, collegare il dispositivo alla porta USB presente sul pannello posteriore. Importante: per caricare altri dispositivi collegati, il Presenter PA deve essere acceso.22
