MANUAL DE USUARIO Presenter PA ALTO

Guía del usuario Español ( 7 – 11 )

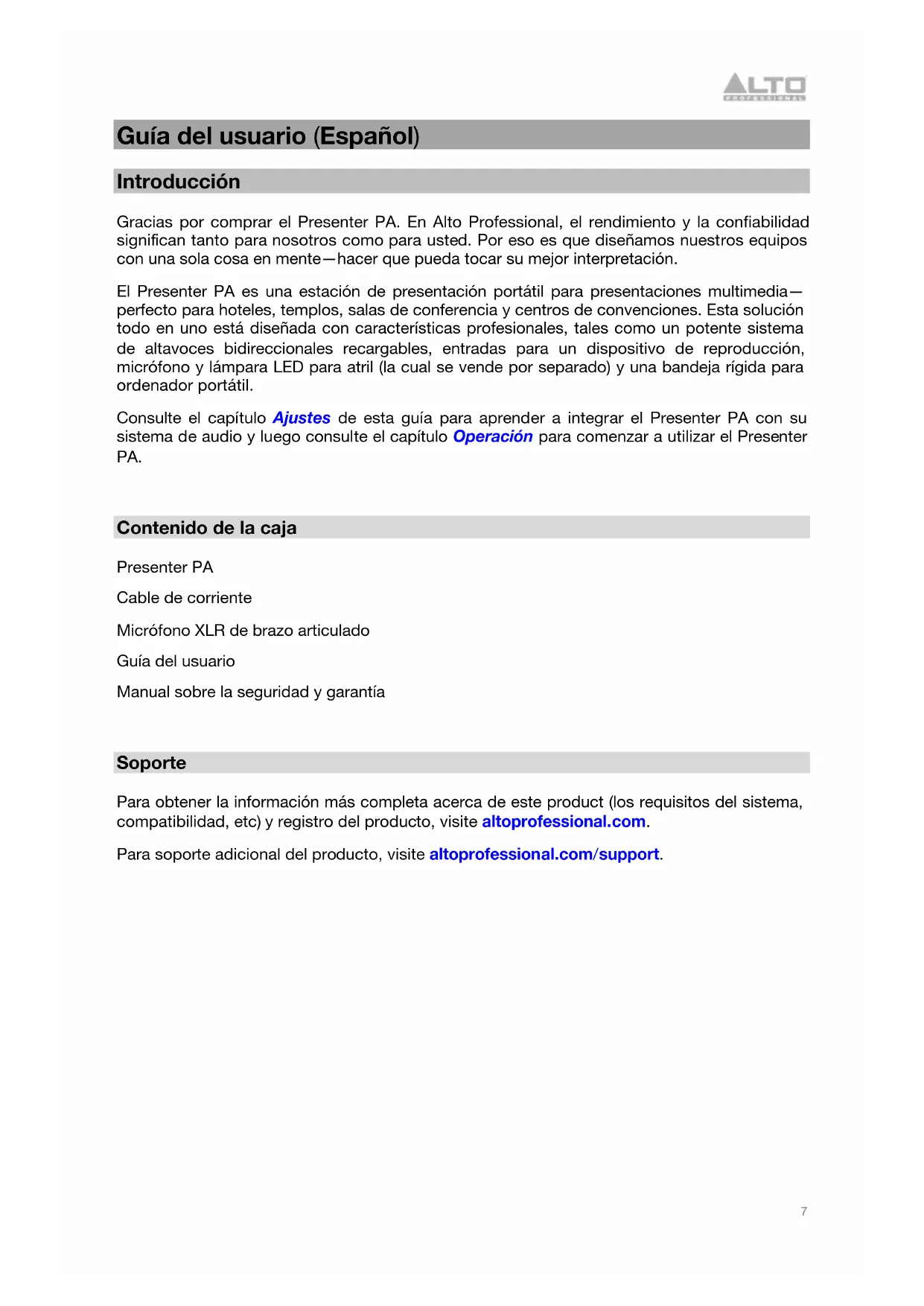

Guía del usuario (Español) Introducción Gracias por comprar el Presenter PA. En Alto Professional, el rendimiento y la confiabilidad significan tanto para nosotros como para usted. Por eso es que diseñamos nuestros equipos con una sola cosa en mente—hacer que pueda tocar su mejor interpretación. El Presenter PA es una estación de presentación portátil para presentaciones multimedia— perfecto para hoteles, templos, salas de conferencia y centros de convenciones. Esta solución todo en uno está diseñada con características profesionales, tales como un potente sistema de altavoces bidireccionales recargables, entradas para un dispositivo de reproducción, micrófono y lámpara LED para atril (la cual se vende por separado) y una bandeja rígida para ordenador portátil. Consulte el capítulo Ajustes de esta guía para aprender a integrar el Presenter PA con su sistema de audio y luego consulte el capítulo Operación para comenzar a utilizar el Presenter PA.

Contenido de la caja Presenter PA Cable de corriente Micrófono XLR de brazo articulado Guía del usuario Manual sobre la seguridad y garantía

Soporte Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite altoprofessional.com. Para soporte adicional del producto, visite altoprofessional.com/support.8

Baterías recargables Las baterías de plomo-ácido recargables son del mismo tipo que se usa en los automóviles. Al igual que con la batería del vehículo, la forma en que se usa tiene una influencia significativa en la duración de su vida útil. Con un uso y tratamiento correctos, una batería de plomo-ácido puede durar varios años. He aquí algunas recomendaciones para prolongar la vida útil de la batería interna. Uso general Cargue completamente la batería antes de usarla. Cargue la batería completamente después de cada uso. Almacenamiento Para lograr la mayor longevidad del producto, no lo almacene a temperaturas muy altas (superiores 32 °C / 90 °F) o muy frías (inferiores a 0 °C / 32 °F). Es aceptable dejar su sistema de sonido enchufado. No sobrecargará la batería. Si deja que el nivel de la batería baje y no la carga durante 6 meses, puede perder permanentemente su capacidad. Reparación Si la batería no se carga, póngase en contacto con Alto Professional en altoprofessional.com. Disposición final Lleve la unidad a un centro de reciclaje o deséchela de acuerdo a las ordenanzas locales.

Montaje en soporte El Presenter PA viene con un zócalo para columna de 3,5 cm (1-3/8 pulg.) para montarlo sobre un soporte. Les recomendamos usar un soporte que pueda ajustarse entre 76–91 cm (30–36 pulg.) de altura para obtener mejores resultados. Al utilizar un soporte con el Presenter PA, asegúrese de respetar estas normas:

• Instale siempre los altavoces de acuerdo con los códigos de electricidad y construcción aplicables.

• Instale el altavoz de acuerdo a su peso máximo. Compruebe las especificaciones de su soporte o columna para asegurarse de que pueda soportar el peso del altavoz. Asimismo, observe todas las precauciones para la seguridad especificadas por el fabricante.

• No monte varios altavoces en el mismo soporte o columna.

• Verifique siempre que el soporte o columna esté sobre una superficie plana, nivelada y estable. Asimismo, extienda totalmente las patas de los soportes tipo trípode y asegúrese de que las patas no representen un riesgo de tropiezo.

• Inspeccione el soporte (o columna y elementos de fijación asociados) antes de cada uso y no utilice equipos con piezas desgastadas, dañadas o faltantes.

• Tenga siempre cuidado en condiciones de viento a la intemperie. Es posible que deba colocar peso adicional (como bolsas de arena) en la base del soporte para mejorar la estabilidad. No fije pancartas o elementos similares a ninguna parte del sistema de altavoces. Tales agregados pueden funcionar como velas y hacer volcar el sistema.

• Salvo que tenga confianza de que puede manejar el peso del altavoz, solicite a otra persona que le ayude a levantarlo para colocarlo en el soporte o columna.

• Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de producción y audiencia, de modo que no tropiecen con ellos y hagan caer el altavoz del soporte o columna.9

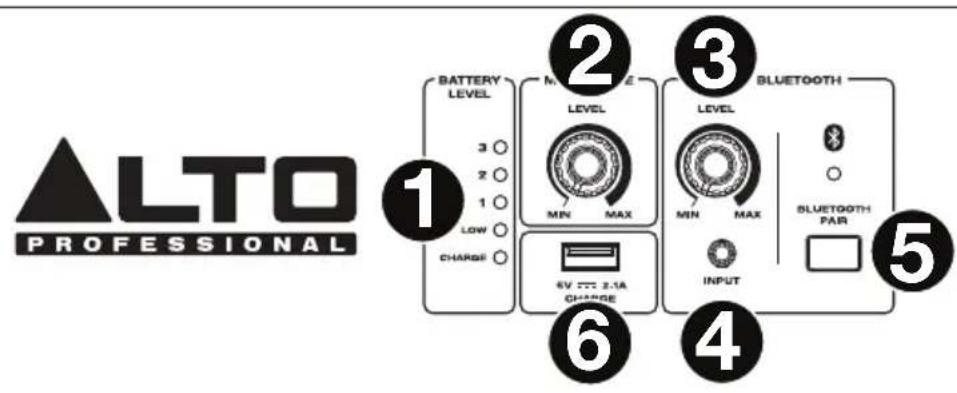

1. Nivel de batería/Indicador de carga: Mientras la unidad está alimentada, estas cuatro

luces indican la energía remanente en la batería. La vida útil de la batería varía en función del volumen y el consumo. El indicador de carga se ilumina en rojo cuando se está cargando la betería y en verde cuando está completamente cargada. El LED se apagará cuando la batería esté ilena y la unidad esté espera.

2. Volumen del micrófono: Gire esta perilla para ajustar el volumen del micrófono.

3. Volumen auxiliar/Bluetooth: Gire esta perilla para ajustar el volumen de las entradas

auxiliares y Bluetooth. Cuando las perillas se encuentran en la posición mínima, el altavoz interno se silenciará.

4. Entrada auxiliar (3,5 mm / 1/8 pulg.): Conecte a esta entrada auxiliar estéreo de 3,5 mm

(1/8 pulg.) un reproductor de CD, un reproductor de medios digitales u otra fuente de audio. Controle el volumen de salida mediante la perilla de volumen maestro.

5. Botón de apareamiento Bluetooth: Pulse este botón para aparear un dispositivo

Bluetooth. Cuando el Presenter PA esté en modo de apareamiento, el LED que se encuentra por encima de este botón parpadeará rápidamente. En la pantalla de configuración Bluetooth de su dispositivo, busque Presenter PA y establezca la conexión. Una vez apareado exitosamente, el LED permanecerá encendido.

6. Puerto de carga USB: Conecte aquí el cable de carga de su dispositivo para cargarlo. La

carga por USB funciona solamente cuando la unidad está encendida.10

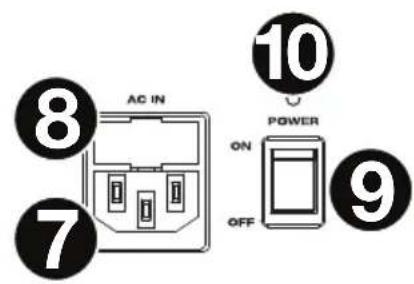

7. Entrada del cavo de alimentación (IEC): Inserte aquí el cable de alimentación incluido

para cargar la unidad. Tenga en cuenta que el Presenter PA puede funcionar con el cable de alimentación mientras se carga simultáneamente la batería. El indicador de carga se ilumina en rojo cuando se está cargando la batería.

8. Interruptor de encendido: Utilice este interruptor para encender y apagar el Presenter

PA. Tenga en cuenta que mientras el Presenter PA está conectado a un suministro eléctrico, no es necesario encenderlo para que cargue la batería.

9. Fusible: Si el fusible está roto, desconecte el cable de alimentación de la toma de

corriente y desatornille este soporte para reemplazar el fusible. Reemplácelo por un fusible de la especificación apropiada (impresa en o debajo del portafusibles). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

10. Luz de encendido: Esta luz se encenderá cuando el Presenter PA se encuentre

encendido. Panel superior

1. Entrada de micrófono: Conecte aquí un micrófono dinámico.

2. Silenciamiento del micrófono: Mantenga pulsado este botón para silenciar un micrófono.

3. Entrada de lámpara: Conecte aquí una lámpara XLR de 4 patillas (no incluida).

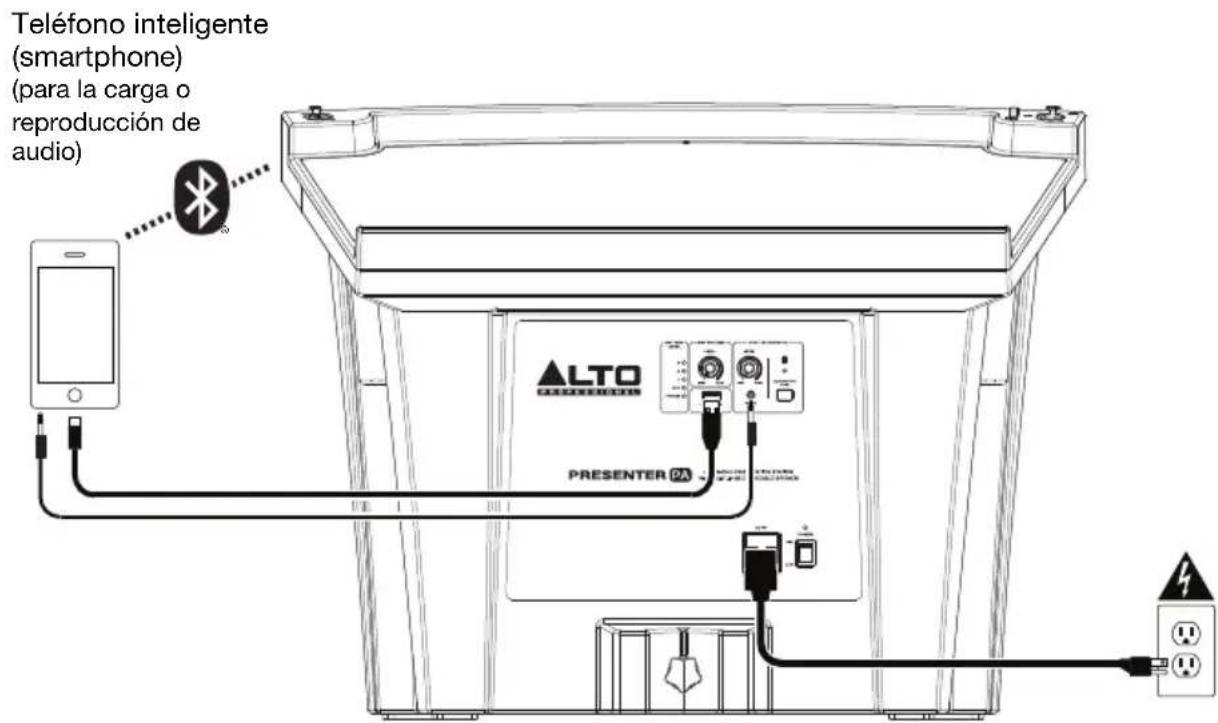

Ajustes Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Teléfono inteligente (smartphone) (para la carga o reproducción de audio) Toma de corriente11

Operación Para encender o apagar el Presenter PA, utilice el interruptor de encendido. Para reproducir el audio desde un dispositivo auxiliar:

1. Conecte un dispositivo de audio a una de las entradas auxiliares—la entrada de 3,5 mm

(1/8 pulg.) mediante un cable estéreo de 3,5 mm (1/8 pulg.) o a las entradas RCA mediante un cable RCA estéreo.

2. Reproduzca audio en su dispositivo.

3. Gire la perilla Aux/Bluetooth Volume para ajustar el nivel de volumen de salida. También,

ajuste el nivel de volumen de entrada en su dispositivo. Para reproducir el audio desde un dispositivo Bluetooth:

1. Encienda su dispositivo Bluetooth.

2. Encienda el Presenter PA. Si ya lo había conectado a otro dispositivo Bluetooth

previamente, el Presenter PA se reconectará. Para desconectar el apareamiento si el LED de Bluetooth está encendido permanentemente, presione y suelte el botón de Bluetooth.

3. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque “Presenter

PA” y conéctelo a él.

4. Reproduzca audio en su dispositivo. Gire la perilla Aux/Bluetooth Volume para ajustar el

nivel de volumen de salida. También, ajuste el nivel de volumen de entrada en su dispositivo. Para utilizar un micrófono del Presenter PA:

1. Asegúrese de que el micrófono esté conectado correctamente a la entrada XLR encima de

la bandeja del atril. Nota: Sólo los micrófonos dinámicos son compatibles.

2. Hable al micrófono y ajuste su posición de ser necesario.

Para ajustar el volumen del micrófono, gire la perilla Mic Volume (volumen de micrófono). Para silenciar el micrófono, mantenga pulsado el botón Mute (silenciar) junto a la entrada XLR. Para anular el silenciamiento del micrófono, suelte el botón Mute. Para utilizar una lámpara de atril (no incluida), asegúrese de que esté correctamente conectada a la entrada de 4 patillas que se encuentra encima de la bandeja del panel superior del lado izquierdo. La lámpara para atril se encenderá automáticamente. Ajuste la posición de la lámpara de ser necesario. Para cargar un dispositivo, conéctalo al puerto USB del panel trasero. Importante: El Presenter PA debe estar encendido para alimentar o cargar cualquier dispositivo conectado.12
