MANUALE UTENTE TS408 ALTO

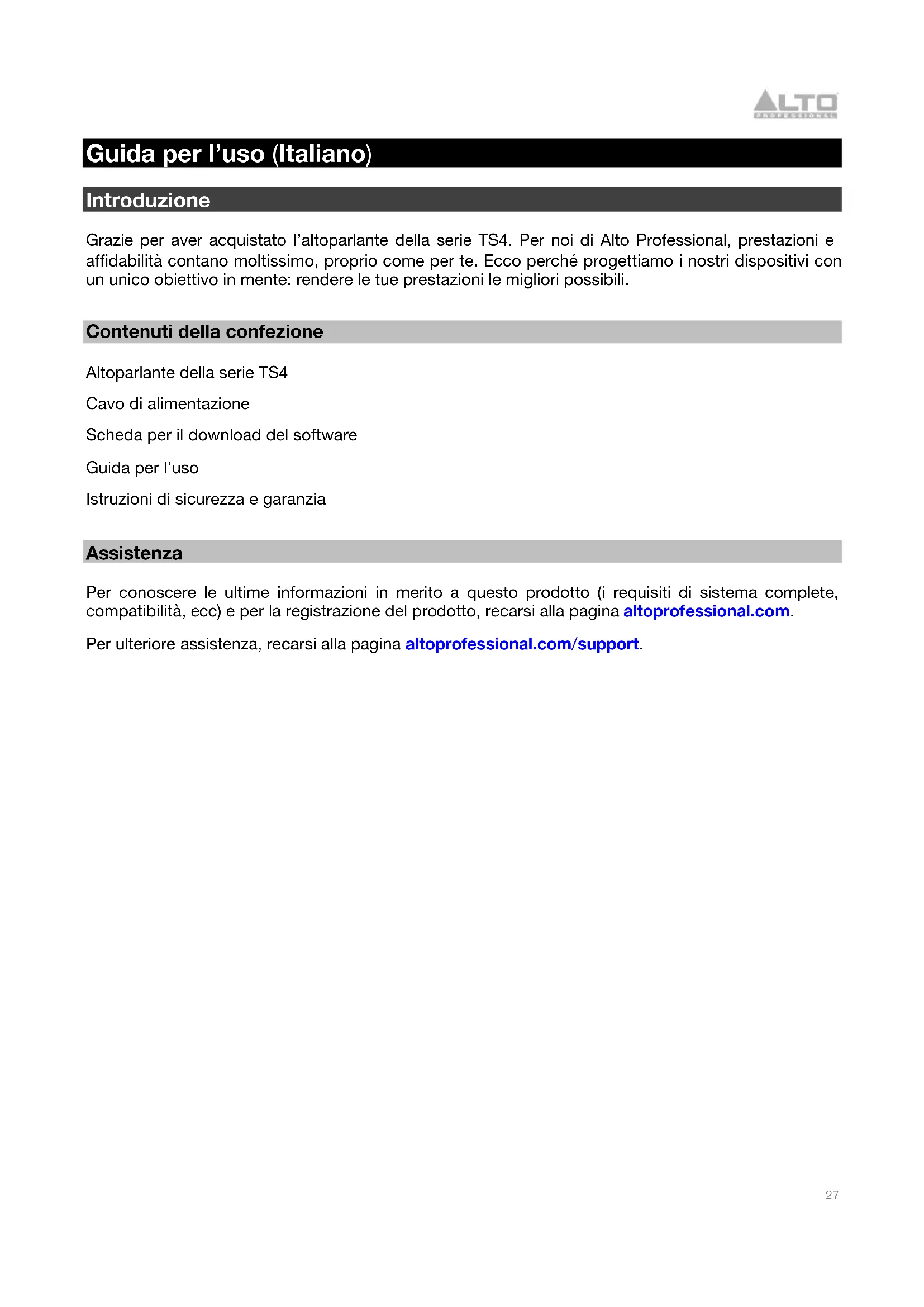

Guida per l'uso (Italiano)

Introduzione

Grazie per aver acquistato l'altoparlante della serie TS4. Per nei di Alto Professional, prestazioni e affidabilità contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: renderere le tue prestazioni le migliori possibili.

Contenuti della confione

Altoparlante della serie TS4

Cavo di alimentazione

Scheda per il download del software

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a quello prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina altoprofessional.com.

Per ulteriore assistenza, recarsi alla pagina altoprofessional.com/support.

Importanti precauzioni di sicurezza

Nota bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l'uso dei loro prodotti o per l'utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato alla mancata conformità con le procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni.

Avvertenza: Per ridurre il rischio di scossa elettrica, non collegare l'altoparlante della serie TS4 a una presa di corrente quando la griglia è stata rimossa.

Pericolo: il montaggio o la sospensione di un carico pesante possono causare gravi lesions e danni alle attrezzature. Questo lavoro deve essere svolto da personale qualificato seguito le pratiche di montaggio o di sospensione sicure in conformità con tutti gli standardi sicurezza e di costruzione. Tali persone devono stabilire le percentuali di carico richieste e i fattori di design. Devono inoltre determinare il metod di montaggio o sospensione che soddisfa tutti i requisiti statici, dinamicici, antiurto e qualsiasi altri requisito di carico. Tutti quosti lavori devono essere svolti in accordo e in conformità con tutte le norme federali, stali e locali che regolano tali opere.

Preparazione

Prima di collocare, installare, montare o sospendere qualsiasi altoparlante, ispezionare tutte la minuteria, i dispositivi di sospensione, le casse, i trasduttori, le staffe e i dispositivi ad anni associati per assicurarsi che non siano danneggiati. Qualsiasi componente mancante corroso, deformato o con un'errata percentuale di carico potrebbe ridurre notevolmente la resistenza dell'impianto o della sua disposizione. Le condizioni di cui sopra e altre simili, riducono gravamente la sicurezza dell'impianto stesso e devono essere corrente immediatamente. Serviri unicamente di minuteria dai valori nominali adatti alle condizioni di carico dell'impianto e a qualsiasi possibile sovraccarico imprevisto a breve termine. Assicurarsi che tutte le norme locali, statali e nazionali relative alla sicurezza e al funzionamento degli altoparlanti e delle relative attrezzature siano comprese e rispetto, prestando particolare attenzione ai codici elettrici ed edilizi in vigore.

Installazione su supporto

• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.
• Installare gli altoparanti in base al loro peso massimo. Verificare le specifiche del palco per assicurarsi che sia in grado di sostenere il peso dell'altoparlante. Inoltre, rispetto delleindicazioni di sicurezza specificate dal produttore.
  Non montare più altoparlanti sullo stesso supporto o palo.
  Assicurarsi sempre che il supporto o il palo si trovi su una superficie pianà, uniforme e stabile.
• Ispezionare il supporto (o il palo o la minuteria adesso associata) prima di ciascun utilizzo e non servirsi dell'apparecchio con parti usurate, danneggiate o mancanti.
• Prestare sempre cautela in condizioni ventose all'aperto.
• A meno di non essere sicuri di essere in grado di sostenere il peso dell'altoparlante, chiedere auto a un'altra persona per sollevarlo sul supporto o sul palo.
  Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico.

Montaggio fisso

Note bene: l'espressione "montaggio fisso" fa riferimento a impianti che includono un montaggio e una sospensione permanenti o semi-permanenti,osi come la bulloneria impiegata per tale montaggio e sospensione

Il montaggio fisso di un altoparlante richiede di assicurarsi che i metodi, la minuteria e la struttura soddisfino requisiti statici, antiurto, dinamici e qualsiasi altro requisito di carico necessari al sostegno dell'altoparlante stesso.

Il montaggio fisso degli altoparlanti cui è essere effettuato con accessori Alto Professional o con minuteria specifica per il carico disponibile presso vari produttori terzi. Per via della natura pericolosa di quello lavoro, altre alle potenziali responsabilità legali, rivolgersi a personale o aziende specializzate nella produzione di hardware, progettazione di impianti e INSTALLazione di impianti fissi agli volta possibile.

Livello dell'audio

L'esposizione a livelli di rumore estremamente elevati cui causare danni permanenti all'udito. L'OSHA americana (Occupational Safety and Health Administration) ha specificato le esposizioni ammissibili a determinati livelli di rumore. Secondo l'OSHA, l'esposizione a elevati livelli di pressione sonora (SPL) in effetto rispetto ai limiti indicate cui causare la perdita dell'udito. Quando si utilizzato attrezzature in grado di generate elevati SPL, serviri di dispositivi di protezione dell'udito quando tali attrezzature sono in uso.

Ore al giorno	SPL (dB)	Esempio
8	90		Piccolo
6	92		Treno
4	95		Metropolitana
3	97	Casse da tavolo ad alto volume
2	100	Concerto di musica classica
1,5		102	Macchina
1		105	Fabbrica
0,5	(30 minuti)	110 Aerporto
0,25	(15 minuti) o meno	115 Concerto Rock

Configurazione

Esempi

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Note bene: quosti esempi mostrano il pannello posteriore impiegato dai modelli TS410, TS412 e TS415 sebbene tutti e quattro modelli della series TS4 presentino gli stessi ingressi e le stesse uscite.

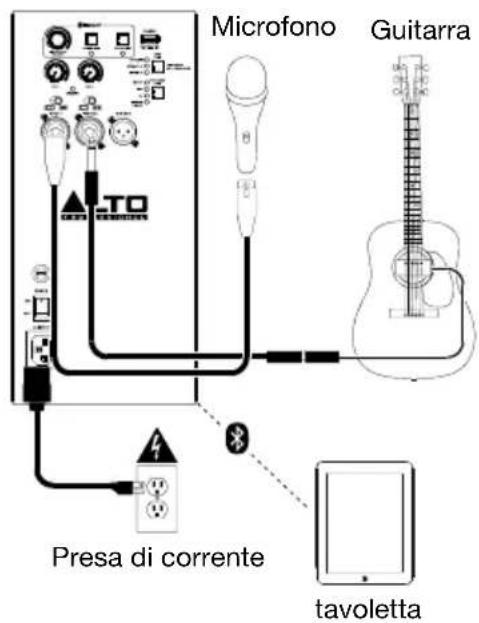

Esempio A: Un altoparlanti

Collegare un microfono dinamico all'ingresso 1 servendosi di un cavo XLR o TRS da 6,35 mm (1/4"). Collegare una chitarra con un pickup attivo all'ingresso 2 servendosi di un cavo TS o TRS da 6,35 mm (1/4").

Nota bene: quando si utilizza il altoparlante della serie TS4 con una chitarra, si consiglia di utilizzarne una con pickup attivo piuttosto che con pickup passivo. Se si utilizza una chitarra con pickup passivi, collegarla a un preamp esterno o a una box a ingresso diretto (DI) e collegare l'uscita a livello di linea all'altoparlante.

Inoltre, raccomandiamo di utilizzare microfoni dinamici con il altoparlante della series TS4 anziché microfoni a condensatore. Se si utilizes un microfono che richiede +48V di alimentazione phantom, si consiglia di collegarlo a una fonte esterna di alimentazione phantom prima di collegarlo all'altoparlante.

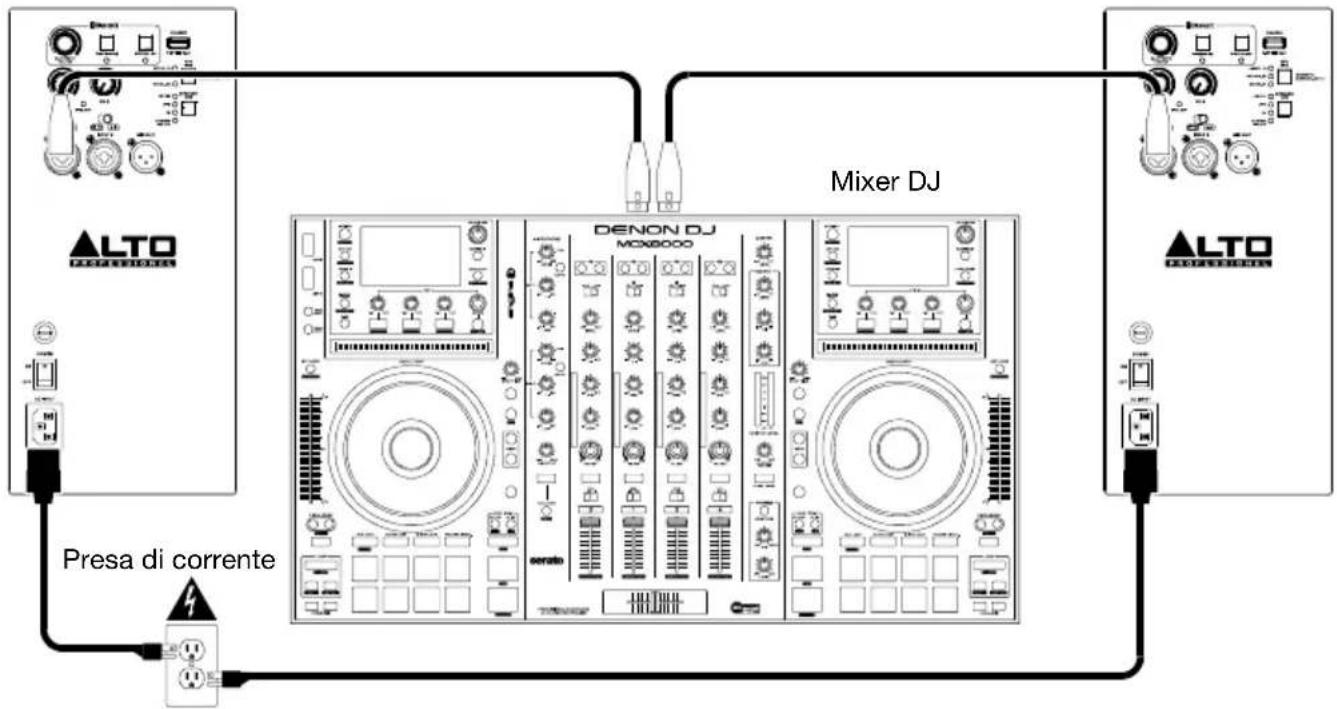

Esempio B: Due altoparlanti

Collegare le uscite sinistra e destra del proprio mixer DJ, controller, ecc. all'Ingresso 1 dei due altoparlanti servendosi di cavi XLR o TRS da 1/4 (6,35 mm).

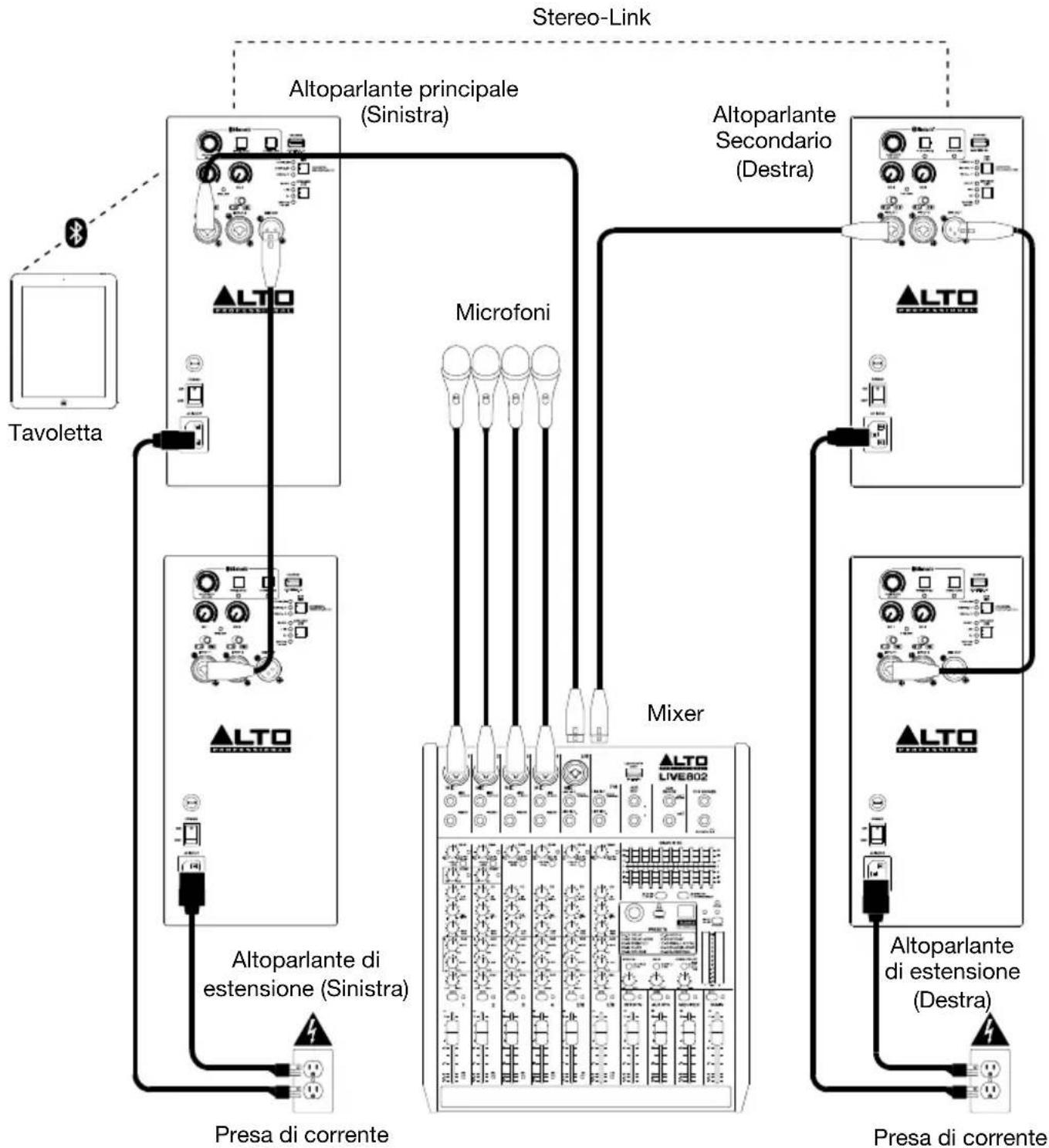

Esempio C: Due stereo-linked altoparlanti + due estensioni

Collegare ciascuna delle uscite main del mixer all'Ingresso 1 degli altoparlanti primario e secondario. Collegare l'uscita Mix dell'altoparlante sinistro Primario e destro Secondarioagli altoparlanti di estensione. Stereo-Link insieme gli altoparlanti primario e secondario. L'assegnazione Primario/Secondario dipende da quale altoparlante è connesso al dispositivo Bluetooth. Il collegamento stereo passera unicamente l'audio Bluetooth.

Caratteristiche

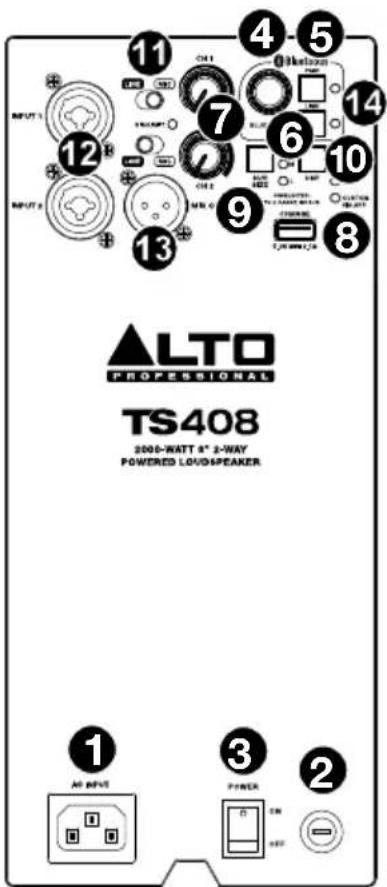

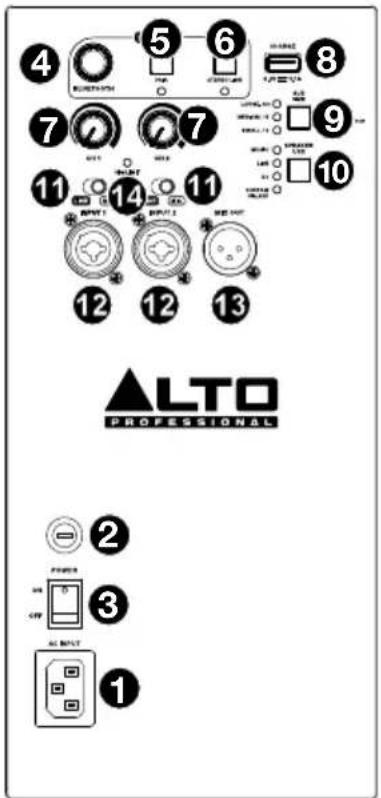

Pannello posteriore

1. Ingresso CA: servirsi del cavo di alimentazione in dotazione per collegare quello ingresso ad una presa di alimentazione. Assicurarsi che l'interruttore di alimentazione dell'altoparlante sia su "off" al momento di collegare e scollegare il cavo.
2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno nella tensione nominale adeguata (stampata sotto l'ingresso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile alla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.
3. Interruttore di alimentazione: serviri di quello interrogatore per accendere e spegnere l'altoparlante.
4. Manopola volume Bluetooth: regola il volume d'ingresso del dispositorio Bluetooth connesso.
5. Pair: tenerere premuto quello tasto per 3 secondi per collegarsi o scollegarsi da un dispositivo Bluetooth. Il LED lampeggerà a intervalli di 1 secondo al momento di collegarsi e sare alluminato di colore blu fisso quando collegato a Bluetooth.
6. Collegamento stereo: tenere premuto quello tasto per 3 secondi per collegarsi o scollegarsi da un'alto altoparlante serie TS4. Il LED lampeggerà a intervalli di 1 secondo al momento di collegarsi e sare illuminato di colore arancione fisso quando collegato.
7. Livello d'ingresso CH 1/CH 2: regola ciascun livello per gli ingressi 1 e 2.
8. Porta di carica USB (5V, 2.1A): collega qui il tuo smartphone, tablet, o dispositivo simile.
9. Tasto Sub Size: premere quello tasto per selezionare un'impostazione di filtering passa-alto basata sulla dimensione di un subwoofer connesso (grande, medio, piccolo). Se non sono connessi subwoofer o non si desiderano maggiori frequenze basse, impostare quello dato su Full Range, No Sub.
10. Tasto Speaker Use: premere quello tasto per regolare l'EQ front-end applicativo al segnale per le performance dal vivo (bumo a bassa frequenza, roll-off ad alta frequenza), DJ (migliorata bassa frequenza e bump ad alta frequenza), un'impostazione utente personalizzata (l'impostazione predefinita è una frequenza piatta), che può essere regolata nell'app o EQ spento (Off).
11. Interruttori Line-Mic: regolare quosti interrupturi affinché ciascun ingresso riceva un segnale a livello di linea o a livello mic.
12. Ingressi 1/2: servirsi di un cavo standard XLR o da 1 / 4'' (6,35 mm) (non in dotazione) per collegare la propria fonte audio a quosti ingressii.
13. Uscita mix: servirsi di un cavo standard XLR (non in dotazione) per collegare但这a uscita all'ingresso di un altro altoparlante (ad es. un altro altoparlante TS4).
14. LED Signal/Limit (segnale/limits): quello LED si illumina di verde quando un segnale audio viene inviato al subwoofer; lampeggia a livelli minori e si illumina in maniera fissa a livelli più elevati. Il LED si illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera fissa, ridurre il volume della fonte audio.

Comando App

L'app ti garantisce il controllo sulle impostazioni DSP e altre funzioni degli altoparlanti serie TS4.

I comandi che saranno disponibili nell'app sono:

• Cambio dell'impostazione "Speaker Use"
• EQ parametrico a 6 bande (per la creazione di preset EQ utente)
• Comando volume Bluetooth
• Cambio dell'impostazione "Subwoofer Size"

Nota bene: i cambiamenti apportati all'altoparlante fisico saranno mostrati sull'app in tempo reale.

Procedere come segue per scaricare l'app gratuite sul proprio dispositivo:

IMPORTANTE: per garantire la migliorie esperienza possibile con l'app, servirsi dell'Android OS o iOS più recente del proprio dispositivo.

1. Apriere l'Apple App Store o Google Play sul proprio dispositivo. Quindi, cercare l'app Alto.
2. Seguire le istruzioni su schermo per scaricare e installare l'app. Una volta scaricata, l'app comparirà sulla schermata home del proprio dispositivo.
3. Apriere l'app. Effettuera una scansione e troverà l'altoparlante collegato.
4. Regolare DSP e funzioni del proprio altoparlante dal proprio dispositivo.

Collegamento di un dispositivo Bluetooth

1. Accendere l'altoparlante Serie TS4
2. Tenere premuto il tasting Pair per 3 secondi. Si sentirà un suono e il LED di collegamento Bluetooth lampeggerà a intervalli di 1 secondo in modalità di collegamento.

Nota bene: Tenere premuto il tasti Pair e Link per 3 secondi per accendere/spagnere le note vocali Bluetooth.

Note bene: premere nuovamente il tasting Pair durante il collegamento per annullare il processo. Se non viene individuato alcun dispositivo Bluetooth, l'altoparlante andr in modalità Standby dopo 2 minuti.

1. Navigare fino alla schermata di configurazione del proprio dispositivo Bluetooth, trovare l'altoparlante Alto (Alto TS408, Alto TS410, Alto TS412, o Alto TS415) e collegarlo.
2. Quando il dispositivo è collegato, si sentirà un suone e il LED Pair si illuminerà di blu fisso.

Notea bene: se il dispositivo Bluetooth richiede un codice di collegamento. Servirsi di "0000"

1. Regolare il volume sul dispositivo Bluetooth.

Nota bene: la memoria di collegamento Bluetooth più accogliere fino a 5 dispositivi utente.

Tenere premuto il tastingo Pair per 3 secondi per scollegare un dispositivo. Tenere premuto il tastingo Pair per 10 secondi per scollegare un dispositivo e rimuoverlo alla memoria.

Effettuare il collegamento stereo di due altoparlanti

1. Seguire le fasi 1-5 nella sezione Collegamento di un dispositivo Bluetooth.
2. Tenere premuto il tasting Link per 3 secondi sull'altoparlante Primario (sinistro). Tenere premuto il tasting Link per 3 secondi sull'altoparlante Secondario (destro).
3. Entrambi i LED di collegamento degli altoparlanti lampeggeranno a intervalli di 1 secondo e si sare rà un suono agli volta che un altoparlantecca l'alto.
4. Una volta collegati, entrambi gli altoparlanti emetteranno un suono e i LED di collegamento saranno accesi di arancione fisso.

Nota bene: il processo di collegamento predefinito consente che la riproduzione stereo fornisca metà del segnale audio stereo a ciascun altoparlante.

Per scollegare entrambi gli altoparlanti, tenere premuto il tasting Link per 3 secondi.
