TX310 - Altoparlante ALTO - Manuale utente e istruzioni gratuiti

Marca	Alto Professional
Modello	TX310
Tipo di prodotto	Altoparlante attivo amplificato
Categoria	Cassa acustica per sonorizzazione
Dimensioni (circa)	Altezza: 50 cm, Larghezza: 30 cm, Profondità: 30 cm
Peso (circa)	12 kg
Alimentazione	100-240 V~, 50/60 Hz (cavo di alimentazione incluso)
Fusibile	Fusibile sostituibile di calibro appropriato (stampato sotto l'ingresso di alimentazione)
Ingresso audio	1 x XLR (livello linea o microfono)
Uscita audio	1 x XLR (Mix Out per collegamento a un'altra cassa)
Regolazione del volume	Potenziometro con riferimenti Line e Mic
Indicatori LED	Spia di alimentazione (verde), spia di segnale/limitatore (verde/rosso)
Protezione	Circuito limitatore di picco per evitare distorsione e danni
Montaggio	Su piedistallo o supporto (non sospeso)
Livello sonoro max	Fino a 122 dB SPL (stima)
Risposta in frequenza	60 Hz - 20 kHz (stima)
Utilizzo	Sorgenti linea (console, lettore) o microfono/strumento
Manutenzione e pulizia	Mantenere le aperture di ventilazione libere; pulire con un panno asciutto
Sicurezza	Non utilizzare senza griglia; rispettare le istruzioni di montaggio e i livelli sonori
Pezzi di ricambio e riparabilità	Fusibile sostituibile dall'utente; altre riparazioni da un tecnico qualificato
Contenuto della confezione	Altoparlante TX310, cavo di alimentazione, guida all'uso, istruzioni di sicurezza
Garanzia	Consultare la guida alle istruzioni di sicurezza e informazioni sulla garanzia incluse

Domande frequenti - TX310 ALTO

Come collegare una sorgente audio al TX310?

Utilizzare un cavo XLR standard (non incluso) per collegare la sorgente audio all'ingresso Input situato sul retro. Assicurarsi che il volume sia al minimo prima di collegare.

Posso usare un microfono con il TX310?

Sì, il TX310 accetta sorgenti microfono. Regolare la manopola del volume utilizzando la fascia indicatrice Mic. Poiché il livello del microfono è più basso, è possibile utilizzare tutta la gamma del potenziometro.

Come collegare due casse TX310?

Collegare l'uscita Mix Out della prima cassa all'ingresso Input della seconda cassa utilizzando un cavo XLR. È così possibile creare un sistema stereo o esteso.

Cosa fare se il LED rosso Signal/Limit si accende permanentemente?

Ciò indica che il circuito di protezione è attivato. Ridurre il volume della cassa o il livello della sorgente audio per evitare distorsione e danni.

Posso montare il TX310 su un piedistallo?

Sì, il TX310 può essere montato su un piedistallo o supporto adatto. Assicurarsi che il supporto possa sostenere il peso della cassa (circa 12 kg) e seguire le istruzioni di sicurezza del produttore.

Qual è la differenza tra le impostazioni Line e Mic?

La manopola del volume ha due zone: una per le sorgenti linea (console, lettore) e una per le sorgenti microfono/strumento. Utilizzare la zona Line per le sorgenti linea (0 dB max consigliato) e la zona Mic per i microfoni (rotazione completa possibile).

Come sostituire il fusibile del TX310?

Scollegare la cassa. Sollevare la linguetta sopra l'alloggiamento del fusibile, rimuovere il vecchio fusibile e sostituirlo con un fusibile dello stesso calibro (indicato sotto l'ingresso di alimentazione). Non utilizzare mai un calibro diverso.

Il TX310 può essere sospeso?

No, le casse della serie TX3 non sono progettate per essere sospese. Devono essere installate su un supporto o posate a terra.

Perché il suono è distorto?

La distorsione può provenire da un livello di ingresso troppo alto. Ridurre il volume della sorgente o la manopola del volume della cassa. Se il LED rosso rimane acceso, abbassare ulteriormente il livello.

Cosa fare se la cassa non si accende?

Verificare il cavo di alimentazione e la presa di corrente. Assicurarsi che l'interruttore di alimentazione sia su On. Se il fusibile è bruciato, sostituirlo. Se il problema persiste, contattare il supporto tecnico.

MANUALE UTENTE TX310 ALTO

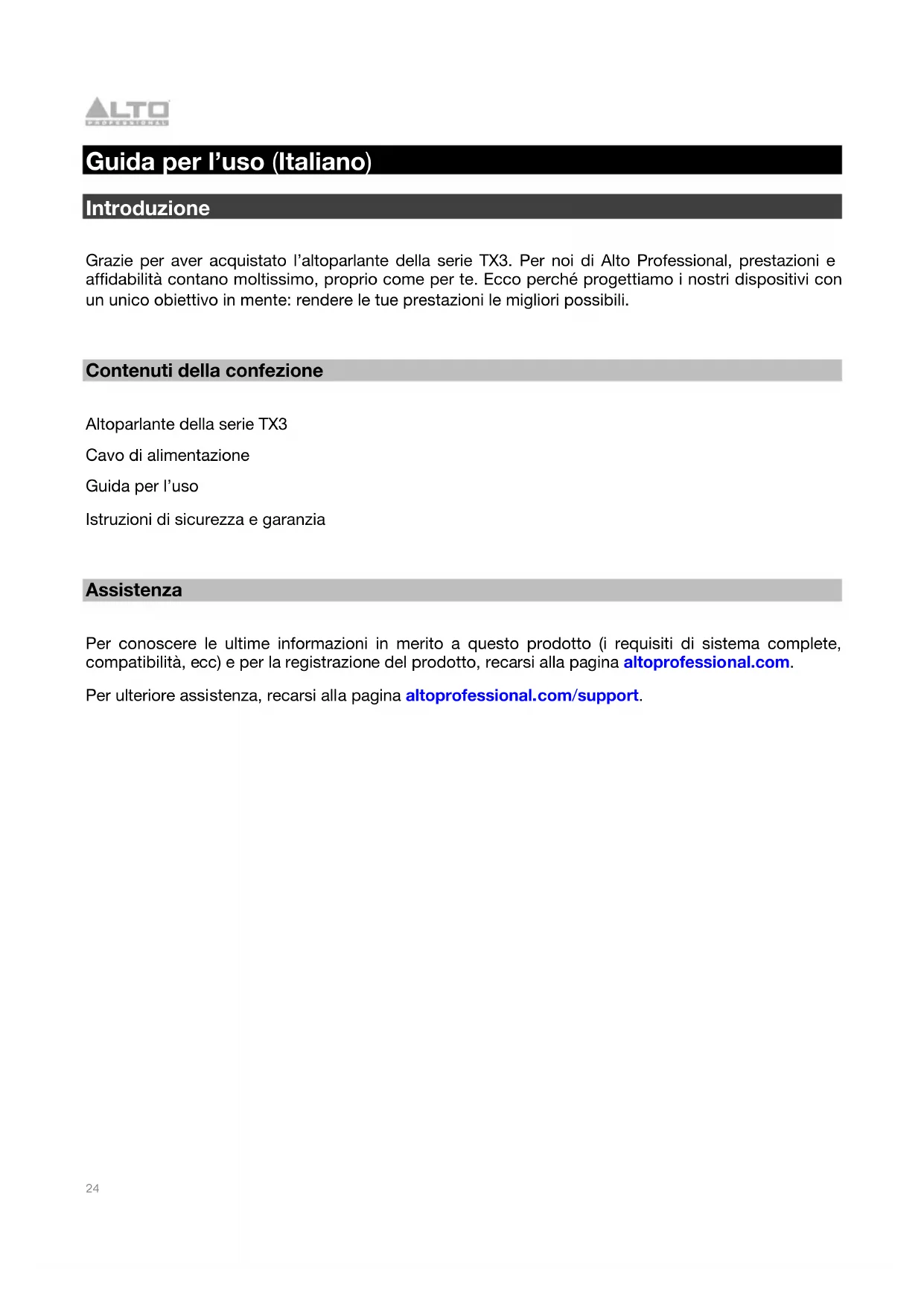

Guida per l'uso (Italiano)

Introduzione

Grazie per aver acquistato l'altoparlante della serie TX3. Per nei di Alto Professional, prestazioni e affidabilità contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: renderere le tue prestazioni le migliori possibili.

Contenuti della confezione

Altoparlante della serie TX3

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a quello prodotto (i requisiti di systema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina altoprofessional.com.

Per ulteriori assistenza, recarsi alla pagina altoprofessional.com/support.

Importanti precauzioni di sicurezza

Nota bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l'uso dei loro prodotti o per l'utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato alla mancata conformità con le procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni.

Avvertenza: Per ridurre il rischio di scossa elettrica, non collegare l'altoparlante dellaserie TX3 a una presa di corrente quando la griglia è stata rimossa.

Installazione su supporto

Importante: non sospendere gli altoparlanti della serie TX3. Non sono concepti per applicazioni sospese.

• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.
• Installare gli altoparlianti in base al loro peso massimo. Verificare le specifiche del palco per assicurarsi che sia in grado di sostenere il peso dell'altoparlante.
  Rispettare tutte leindicazioni di sicurezza specifie dal produttore del supporto.
  Non montare più altoparlanti sullo stesso supporto o palo.
  Assicurarsi sempre che il supporto o il palo si trovi su una superficie pianà, uniforme e stabile.
• Prestare sempre cautela in condizioni ventose all'aperto. Non fissare nulla all'altoparlante或者其他 a cavi o alle apparecchiature necessarie per il funzionamento standard.
• A meno di non essere sicuri di essere in grado di sostenere il peso dell'altoparlante, chiedere aiuto a un'altra persona per sollevarlo sul supporto o sul palo.
  Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico.

Livello dell'audio

L'esposizione a livelli di rumore
estremamente elevati cui cause danni
permanenti all'udito. L'OSHA americana
(Occupational Safety and Health
Administration) ha specificato le
esposizioni ammissibili a determinati
livelli di rumore. Secondo l'OSHA,
lesposizione a elevati livelli di pressione
sonora (SPL) in excesso rispetto ai limiti
indicati cui cause la perdita dell'udito.
Quando si utilizzato attrezzature in
grado di generate elevati SPL, serviri di
dispositivi di protezione dell'udito
quando tali attrezzature sono in uso.

Ore al giorno	SPL (dB)	Esembio
8	90		Piccolo
6	92		Treno
4	95		Metropolitana
3	97	Casse da ravolo ad alto volume
2	100	Concerto di musica classica
1,5		102	Macchina
1		105	Fabbrica
0,5	(30 minuti)	110	Aeropporto
0,25	(15 minuti) o meno	115	Concerto Rock

Configurazione

Controllo del volume (solo TX308 e TX310)

L'altoparlante Serie TX3 accetta fonti audio a livello di linea e a livello mic. Prima di collegare la fonte audio, girare la manopola Volume sul minimo (interamente in senso antiorario).

Fonti audio a livello di linea

Quando si utilizes una fonte audio quale un mixer, unlettore CD/MP3 o un preamp audio, seguire l'indicatore di livello di banda outer/Line.

Se il LED Signal Limit è costamente acceso in rosso o il suono è distorto, non alzare ulteriormente la manopola Volume. Questo potrebbe danneggiare l'altoparlante TX3. Ridurre il volume della fonte audio o abbassa il volume con la manopola Volume.

Nella maggior parte dei casi, non sare necessario alzare il volume或者其他 0 dB.

Se la fonte audio ha un'uscita insolitamente Bassa, è possibile alzare la manopola Volume或者其他 dB, ma non或者其他 l'indicatore del limite di segnale (come spiegato sopra).

Fonti audio a livello mic

Importante: se si utilizza uno strumento con preamp attivo, trattare lo strumento stesso come fonte audio a livello di linea (come spiegato in precedenza).

Quando si utilizes un microfono o una fonte audio strumentale, seguire l'indicatore di livello banda interno/Mic.

Poiché il livello mic e strumentale è solitamente inferiore rispetto a un livello di linea, è possibile utilizzare l'intera rotazione della manopola Volume.

Mentre si alza la manopola Volume, osservare l'indicatore del limite di segnale. Se il LED Signal Limit è costamente acceso in rosso o il suono è distorto, non alzare ulteriormente la manopola Volume. Questo potrebbe danneggiare l'altoparlante TX3. Ridurre il volume della fonte audio o abbassa il volume con la manopola Volume.

Esempi

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Nota bene: questi esempi mostrano il pannello posteriore impiegato dai modelli TX312 e TX315 sebbene tutti e quattro modelli della series TX3 presentino gli stessi ingressi e le stesse uscite.

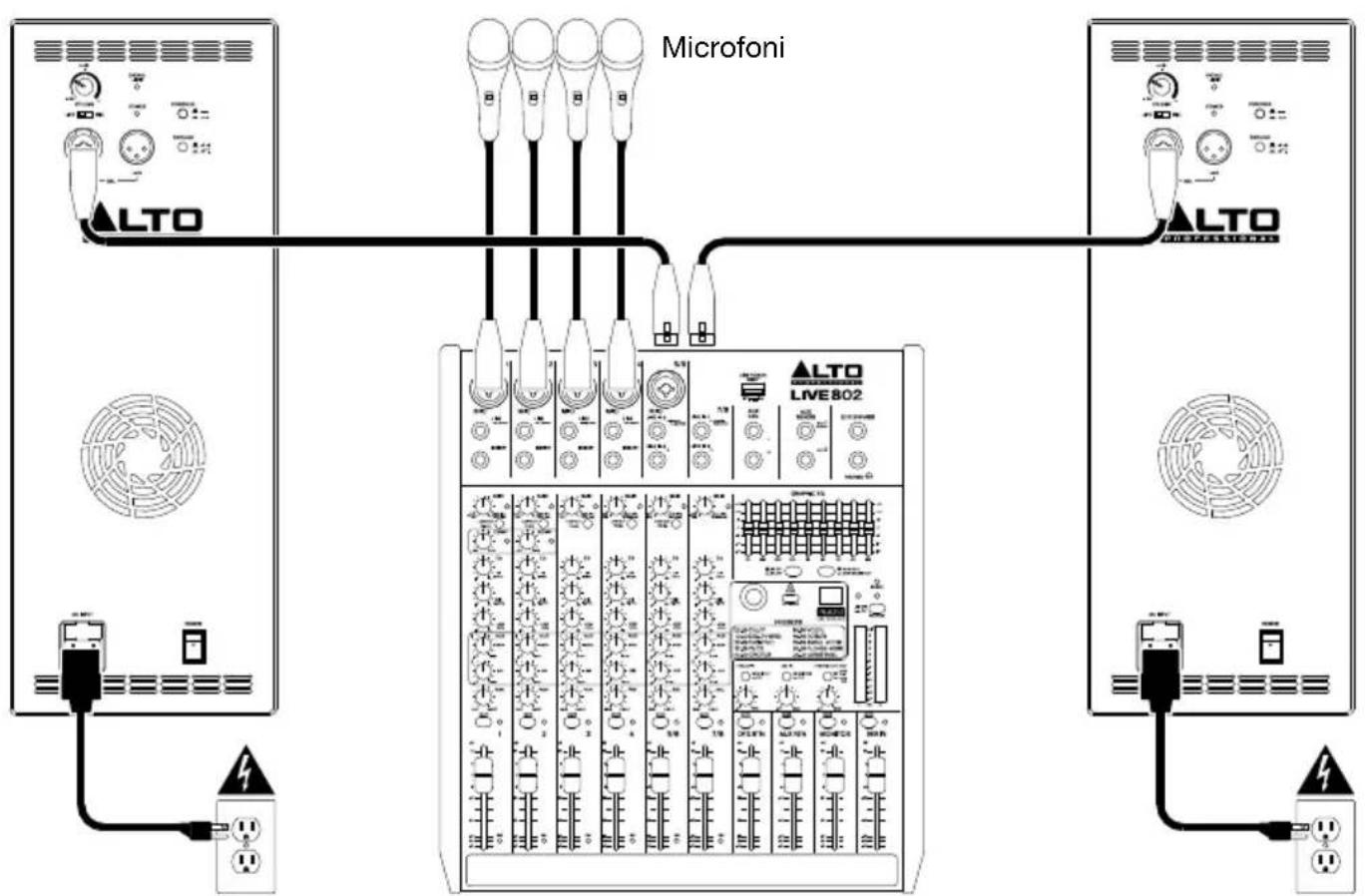

Esempio A: Due altoparlanti

Collegare ciascuna delle uscite main del mixer all'ingresso di un altoparlante TX3. Se si utilizes un modello TX308 o TX310, non portare le manopole Volume或者其他 la posizione 0 dB. Se si utilizes un TX312 o TX315, assicurarsi che i selettori di ingressi siano impostati su Line.

Mixer Presa di corrente Presa di corrente

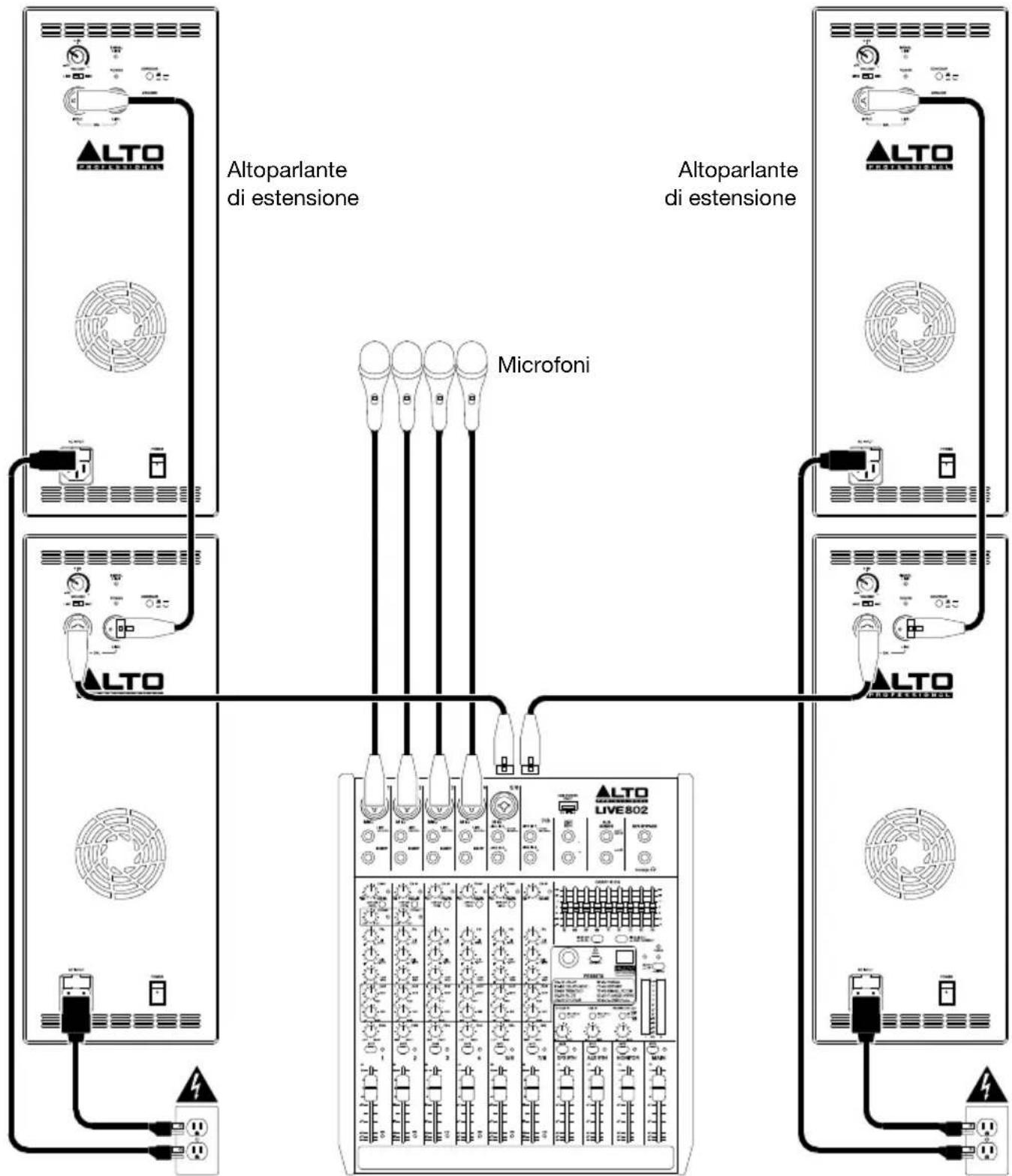

Esempio B: Due altoparlanti + due estensioni

Collegare ciascuna delle uscite main del mixer all'ingresso di un altoparlante TX3. Se si utilizes una modello TX308 o TX310, non portare le manopole Volume altre la posizione 0 dB. Se si utilizes una TX312 o TX315, assicurarsi che i selettori di ingressi siano impostati su Line. Collegare ciascuna delle uscite Mix Out degli altoparlanti del TX3agli ingressi degli altoparlanti di estensione.

Mixer Presa di correntePresa di corrente

Caratteristiche

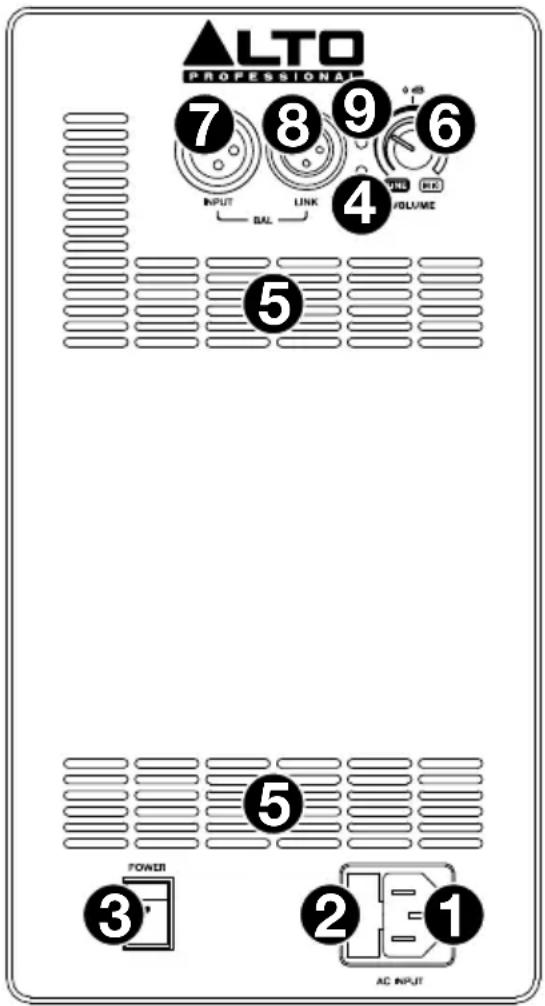

Pannello posteriore: TX308 e TX310

1. Ingresso CA: servirsi del cavo di alimentazione in dotazione per collegare quello ingresso ad una presa di alimentazione. Assicurarsi che l'interruttore di alimentazione dell'altoparlante sia su "off" al momento di collegare e scollegare il cavo.
2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare但这a linguetta per sostiturlo. Sostituire il fusibile con uno nella tensione nominale adeguata (stampata sulla ingressso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile alla tensione nominale errata più danneggiare l'apparecchio e/o il fusibile.
3. Interruttore di alimentazione: serviri di quello interrutture per accendere e spegnere l'altoparlante. Assicurarsi che la manopola Volume sua impostata al minimo (in senso antiorario) prima di accenderlo.
4. LED di alimentazione: si illumina quando l'altoparlante è accesso.
5. Ventola di raffreddamento: Maintainere l'area di fronte a但这a bocchetta libera da ostacoli.
6. Volume: girare esta manopola per regolare il volume dell'altoparlante.

Quando si utilizes una fonte audio quale un mixer, unlettore CD/MP3 o un preamp audio, seguire l'indicatore di livello di banda outer/Line. Nella maggior parte dei casi, non sera necessario alzare il volume或者其他 0 dB. Se lafonte audio ha un'uscita insolitamente Bassa, è possibile alzare la manopola Volume或者其他 0 dB, ma non及其他l'indicatore del limite di segnale (come spiegato sopra).

Quando si utilizes un microfono o una fonte audio strumentale, seguire l'indicatore di livello banda interno/Mic. Poiché il livello mic e strumentale è solitamente inferiore rispetto a un livello di linea, è possibile utilizzare l'intera rotazione della manopola Volume.

Si veda Configurazione > Controllo del volume per maggiori informazioni.

1. Ingresso: servirsi di un cavo standard XLR (non in dotazione) per collegare una fonte audio a quello ingresso. Assicurarsi di posizionare correttamente la manopola Volume.
2. Uscita mix: servirsi di un cavo standard XLR (non in dotazione) per collegare但这a uscita all'ingresso di un'alto altoparlante (ad es. un'alto altoparlante TX3).
3. LED Signal Limit (segnale limite): Anything LED is will be in the center of the image. It is also a color of light that can be seen from a distance of about 10m away from the camera. The color of the image is not important, as it is only a color of light and not a color of sound. The color of the image is not important, as it is only a color of sound.

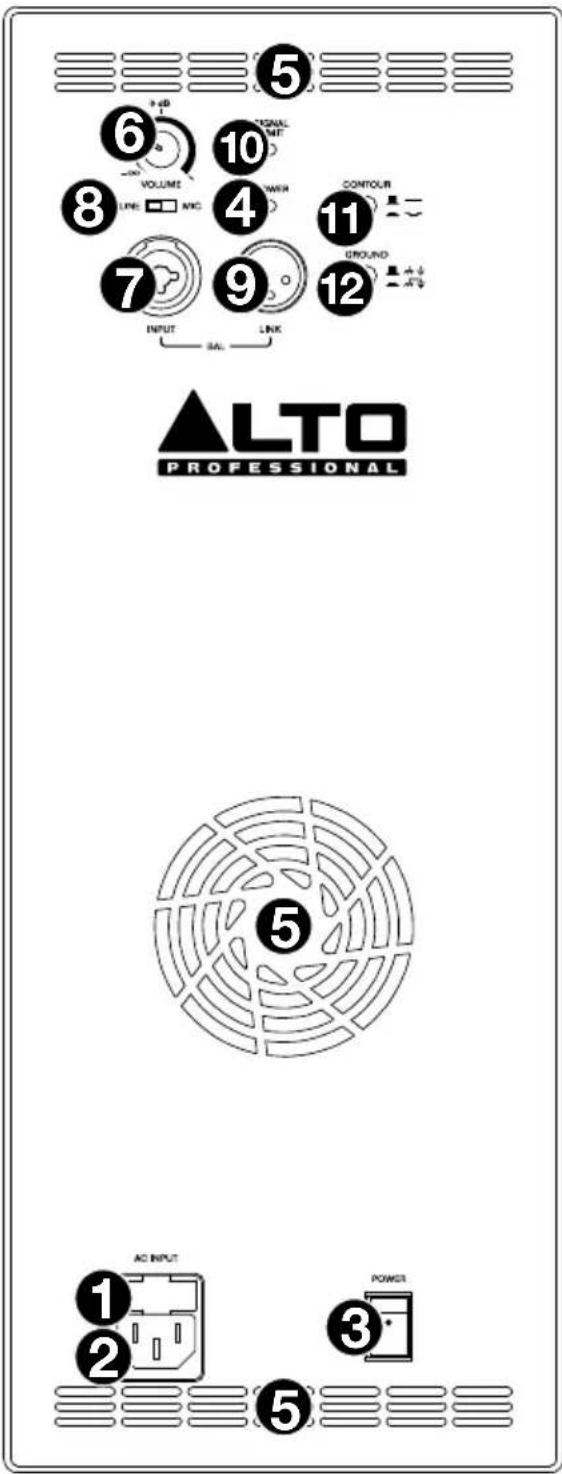

Pannello posteriore: TX312 e TX315

1. Ingresso CA: servirsi del cavo di alimentazione in dotazione per collegare quello ingresso ad una presa di alimentazione. Assicurarsi che l'interruttore di alimentazione dell'altoparlante sia su "off" al momento di collegare e scollegare il cavo.
2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostiturlo. Sostituire il fusibile con uno nella tensione nominale adeguata (stampata sotto l'ingresso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile alla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.
3. Interruttore di alimentazione: serviri di quello interruttorre per accendere e spegnere l'altoparlante. Assicurarsi che la manopola Volume sua impostata al minimo (in senso antiorario) prima di accenderlo.
4. LED di alimentazione: si illumina quando l'altoparlante è acceso.
5. Ventola di raffreddamento: Maintainere l'area di fronte a questa bocchetta libera da ostacoli. La ventola dietro la bocchetta raffredda l'amplificatore, impedendone il surriscaldamento.
6. Volume: girare esta manopola per regolare il volume dell'altoparlante.
7. Ingresso: servirsi di un cavo standard XLR o 6,35 mm (1/4") TRS (non in dotazione) per collegare una fonte audio a quello ingresso. Assicurarsi di posizionare correttamente il selettore di ingressi.
8. Selettore di ingressi: impostare quello interruttoro su Linea quando si utilizza una fonte audio a livello di linea collegata all'Ingresso. impostare quello interruttoro su Mic quando si utilizza un microfono collegato all'Ingresso.
9. Uscita mix: serviri di un cavo standard XLR (non in dotazione) per collegare但这a uscita all'ingresso di un alto altoparlante (ad es. un alto altoparlante TX3).
10. LED Signal Limit (segnale limite): quello LED si illumina di verde quando viene ricevuto un segnale audio e si illumina di rosso quando il limite di uscita/protezione è attivo. Il circuito di protezione riduce dinamicament o e il livello del segnale per evitare che si verificchi una distorsione udibile e per proteggere il woofer e il driver ad alta frequenza da un'ecccessiva escursione o danni meccanici. Se il LED è illuminato di rosso in maniera fissa o il suono è distorto, ridurre il livello di segnale della fonte audio o abbassare la manopola Volume sul pannello posteriore.
11. Contour: premere quello tasto per enfatizzare le frequenze basse e alte di +3 dB. Sollevare l'interruttore per una risposta più piatta per prestazioni dal vivo o per il massimo livello di uscita.
12. Interruttore di messa a terra: premere quello interruptatore per ridurre ronzio o rumore.
