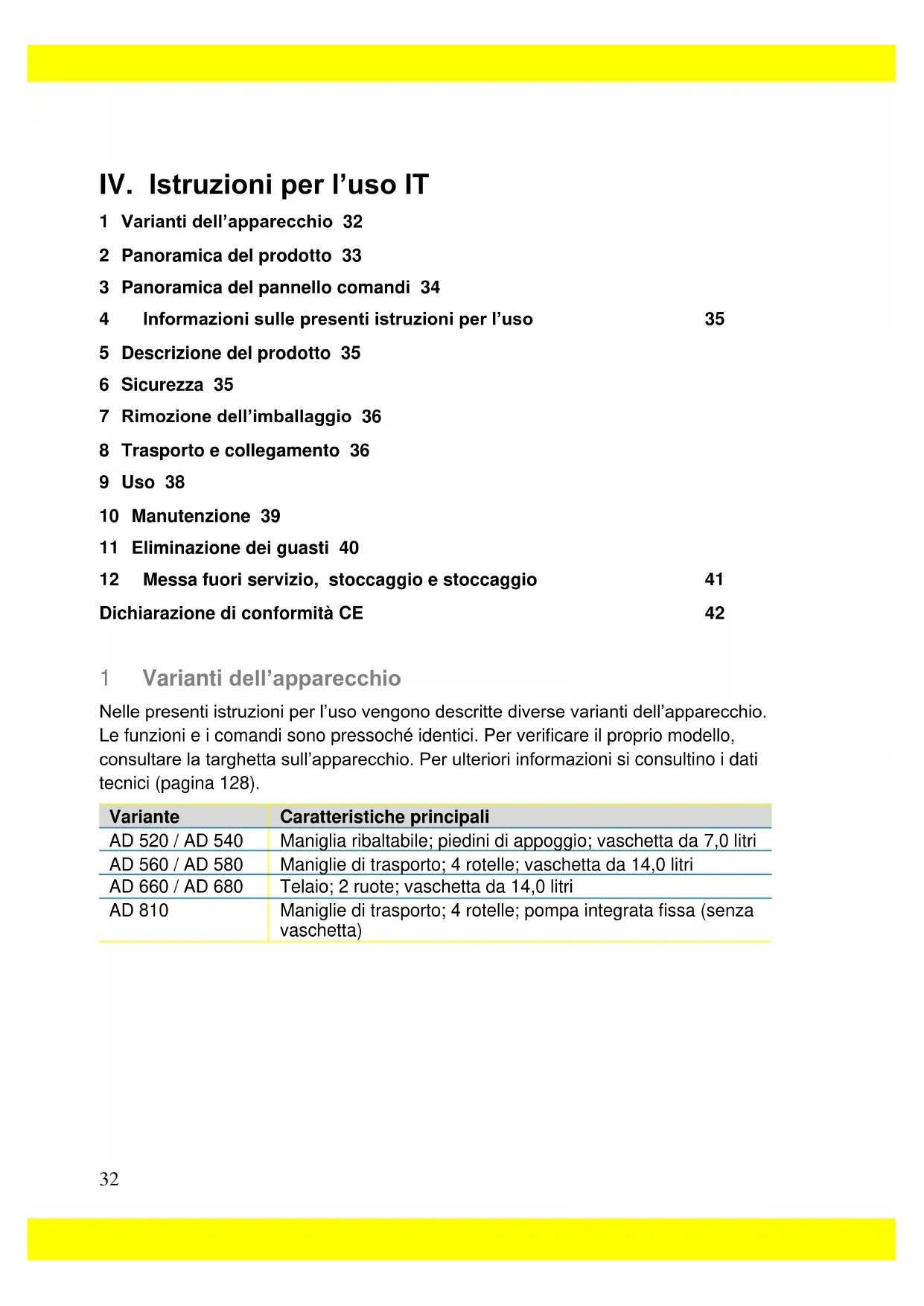

1 Varianti dell’apparecchio 32 2 Panoramica del prodotto 33 3 Panoramica del pannello comandi 34 4 Informazioni sulle presenti istruzioni per l’uso 35 5 Descrizione del prodotto 35 6 Sicurezza 35 7 Rimozione dell’imballaggio 36 8 Trasporto e collegamento 36 9 Uso 38 10 Manutenzione 39 11 Eliminazione dei guasti 40 12 Messa fuori servizio, stoccaggio e stoccaggio 41 Dichiarazione di conformità CE 42 1 Varianti dell’apparecchio Nelle presenti istruzioni per l’uso vengono descritte diverse varianti dell’apparecchio. Le funzioni e i comandi sono pressoché identici. Per verificare il proprio modello, consultare la targhetta sull’apparecchio. Per ulteriori informazioni si consultino i dati tecnici (pagina 128). Variante Caratteristiche principali AD 520 / AD 540 Maniglia ribaltabile; piedini di appoggio; vaschetta da 7,0 litri AD 560 / AD 580 Maniglie di trasporto; 4 rotelle; vaschetta da 14,0 litri AD 660 / AD 680 Telaio; 2 ruote; vaschetta da 14,0 litri AD 810 Maniglie di trasporto; 4 rotelle; pompa integrata fissa (senza vaschetta)33 2 Panoramica del prodotto

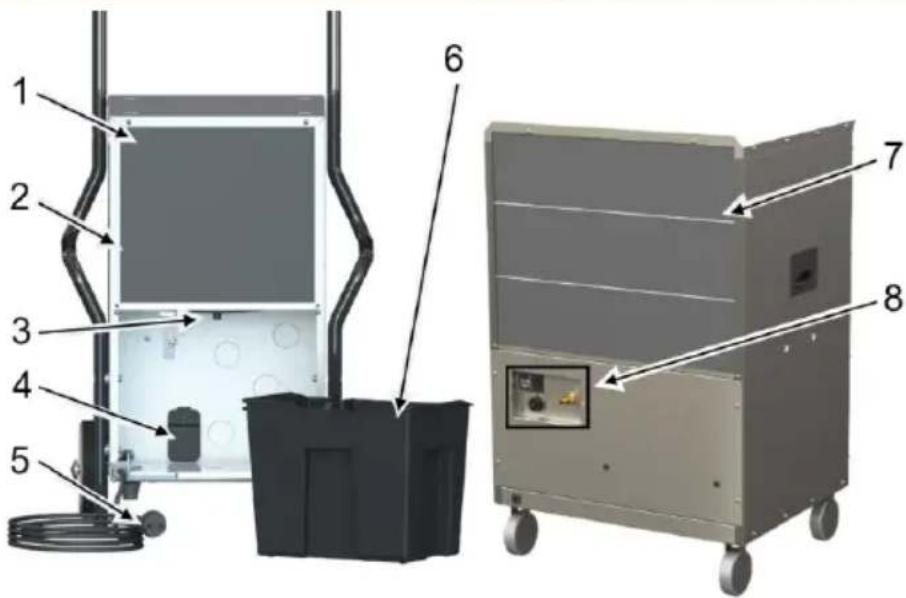

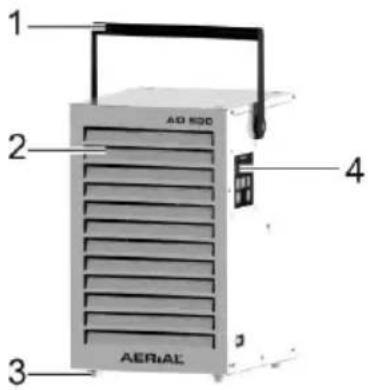

Maniglia di trasporto

Sensore ambiente (dietro il filtro)

Spina di alimentazione

Superficie di aspirazione con filtro

Raccordo di scarico per tubo di scarico opzionale

Raccordi per kit pompa/ Kit punto di rugiada (opzio- nale)

Comandi della pompa (solo AD 810) con presa Anphenol per kit punto di rugiada e raccordo di collegamento34 3 Panoramica del pannello comandi

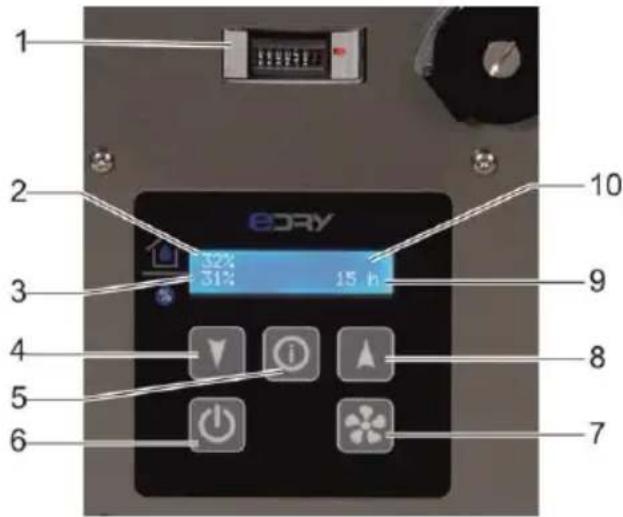

Contatore di potenza (MID) (tranne AD 810 dove il contatore è compreso nel display)

Umidità ambientale effettiva

Umidità ambientale impostata

Abbassare l’umidità ambientale

Regolazione della ventola

Alzare l’umidità am- bientale

Ore di funzionamento

Premere il tasto brevemente Premere per 5 secondi Display

Abbassare/Alzare l’umidità ambientale a salti di 1% Nel menu “Lingua”: scegliere la lingua Abbassare/Alzare l’umidità ambien- tale a salti di 5%

Accendere/spegnere il deu- midificatore

Passaggio da una velocità all’altra della ventola Livello 2: alta velocità della ventola Livello 1: bassa velocità della ventola

Se in precedenza la spina di alimentazione è stata stac- cata e reinserita: visualizza- zione della linguaggio.

Lingua Tedesco Livello ventilazione 1 Livello ventilazione 2 Stop Start 45% 12345h35 4 Informazioni sulle presenti istruzioni per l’uso Le presenti istruzioni per l’uso non posso- no essere riprodotte, copiate e distribuite senza previa autorizzazione scritta del fabbricante. Importante: leggere accuratamente prima dell’uso. Conservare per l’eventuale con- sultazione successiva. 5 Descrizione del prodotto Il deumidificatore regola l’umidità dell’aria in ambienti chiusi. L’acqua condensata aspirata viene raccolta in una vaschetta e scaricata tramite una pompa interna (solo AD 810). Il deumidificatore è dotato di una funzione di sbrinamento automatico. Dotazione compresa ◼ Deumidificatore ◼ Vaschetta (nell’apparecchio) ◼ Istruzioni per l’uso ◼ Solo AD 810: tubo di scarico 14 x 2 mm; accoppiamento rapido, fascetta stringitubo 10-16 mm Accessorio opzionale ◼ Kit pompa ◼ Kit punto di rugiada ◼ Mensola per montaggio a parete per AD 520/540 ◼ Tubo di scarico Targhetta La targhetta è applicata sul corpo dell’apparecchio. 6 Sicurezza Utilizzo conforme alla destinazione d’uso e condizioni di impiego Il deumidificatore serve a deumidificare l’aria in ambienti chiusi a pressione atmo- sferica, quali cantine, garage e capannoni. Il deumidificatore deve essere installato, messo in funzione e conservato solo in locali di oltre 4 m

di superficie. Il deumidificatore va utilizzato solo nel rispetto dei dati tecnici (pagina 128). L’utilizzo del deumidificatore non è con- sentito a persone con limitazioni fisiche, sensoriali o psichiche né è destinato all’uso da parte di bambini. Prima di utilizzare l’apparecchio, si devono leggere e comprendere le presenti istru- zioni. Utilizzo improprio prevedibile L’utilizzo del deumidificatore non è con- sentito nei seguenti casi: ◼ In locali con atmosfera esplosiva. ◼ In locali con atmosfere aggressive (per es. causate da sostanze chimiche).36 ◼ In locali con acqua aventi un valore del pH compreso tra 7,0 e 7,4 ◼ In locali con sale o sostanze saline con un tenore di sale > 1 %, per es. in pi- scine con acqua salata. ◼ In locali con aria trattata con l’ozono, elevata concentrazione di solventi o elevato carico di polvere. Avvertenze di sicurezza generali AVVERTENZA! Pericolo di esplosione, ustioni e avvelenamenti da refrigerante! Nell’apparecchio si trova un refrigerante inodore infiammabile che, se trattato im- propriamente, può portare a esplosioni e incendi nonché a ustioni e avvelenamenti. Il circuito del refrigerante è sotto pressio- ne. Non utilizzare alcun oggetto per acce- lerare il processo di sbrinamento. Non conservare il deumidificatore in locali in cui siano presenti fonti di inne- sco permanenti, quali fiamme aperte, apparecchi a gas o riscaldatori elettrici accesi. Non perforare né bruciare il deumidifi- catore. Azionare il dispositivo solo in una stan- za con un ingombro superiore a 4 m

L’esecuzione di qualsiasi lavoro sul circuito del refrigerante è consentita solo al fabbricante o a personale spe- cializzato da lui autorizzato. Prima di eseguire lavori sul circuito del refrige- rante, è necessario scaricarlo in corri- spondenza dei dispositivi previsti. Si devono rispettare le prescrizioni nazionali vigenti per le installazioni a gas. Non scaricare il refrigerante né smaltir- lo tra i rifiuti domestici. Evitare il contatto con il refrigerante. AVVERTENZA! Pericolo di folgorazio- ne! Durante i lavori su componenti sotto ten- sione o se questi ultimi vengono a contatto con acqua sussiste il rischio di folgorazioni mortali. Evitare che i componenti sotto tensio- ne vengano a contatto con acqua. Prima di spostare l’apparecchio da un luogo all’altro, disinserire il deumidifica- tore e staccare la spina di alimentazio- ne. Prima di spostare l’apparecchio da un luogo all’altro, svuotare la vaschetta di raccolta dell’acqua. I lavori su componenti elettrici devono essere eseguiti esclusivamente dal fabbricante o da personale autorizzato. 7 Rimozione dell’imballaggio Procedimento

1. Verificare la presenza di tutti i compo-

nenti in dotazione. Qualora l’apparecchio presenti segni di dan- neggiamento o qualora la dotazione non sia completa, contattare il rivendi- tore specializzato.

2. Rimuovere l’imballaggio e smaltirlo

secondo le disposizioni vigenti. 8 Trasporto e collegamento Trasporto AVVERTENZA! Pericolo di schiaccia- mento a causa di perdita di stabilità! Trasportare il deumidificatore in verti- cale e assicurarlo in modo tale che non possa ribaltarsi né scivolare. Appoggiare il deumidificatore su super- fici piane e stabili. AVVERTENZA! Pericolo di schiaccia- mento o taglio alle mani in caso di in- troduzione nella griglia del filtro dell’aria! Trasportare il deumidificatore tenendo- lo per le maniglie.37 Non introdurre le mani nel filtro dell’aria. ATTENZIONE! Pericolo di schiaccia- mento o danni ergonomici in caso di trasporto del deumidificatore! Trasportare il deumidificatore tenendo- lo per le maniglie. Gli apparecchi pesanti vanno traspor- tati da due persone. Procedimento

1. Assicurarsi che la vaschetta sia vuota

o che l’acqua condensata sia stata scaricata dalla pompa (AD810).

2. Assicurarsi che il tubo di scarico (op-

zionale) e che la spina di alimentazio- ne siano stati staccati dall’apparecchio.

3. AD560/AD580/AD810: Disinserire i

freni sulle rotelle.

4. Trasportare il deumidificatore sul luogo

di impiego. Gli apparecchi pesanti senza rotel- le/ruote vanno trasportati da due per- sone.

5. AD560/AD580/AD810: Inserire i freni

sulle rotelle, per assicurare l’apparecchio. NOTA: L’aria deve circolare liberamente. Non coprire le aperture per l’aria. Davanti all’uscita dell’aria e al filtro dell’aria si deve lasciare almeno 1 m di spazio libero. Approntare la vaschetta. Non vale per AD 810 né se è collegato il tubo di scarico opzionale. Procedimento Spingere la vaschetta nel deumidificatore. AD 810: collegare il tubo di scarico. Nel caso dell’apparecchio AD 810 è ne- cessario collegare il tubo di scarico in dotazione. ATTENZIONE! Potenza dell’apparecchio insufficiente! Non piegare il tubo di scarico. Non posare nessun oggetto sul tubo. Procedimento

1. Fissare l’accoppiamento rapido al tubo

di scarico e assicurarlo con la fascetta stringitubo.

2. Fissare il tubo flessibile di scarico in

dotazione sul lato posteriore dell’apparecchio al raccordo di colle- gamento.

3. Portare il tubo flessibile dal deumidifi-

catore in uno scarico o in un serbatoio adeguato (differenza di altezza massi- ma 4 m). Collegare il tubo di scarico opzionale. In caso di necessità su tutti gli apparecchi (tranne AD 810) l’acqua condensata può essere scaricata tramite un tubo di scarico anziché nella vaschetta. A tale scopo proseguire come segue: ATTENZIONE! Potenza dell’apparecchio insufficiente! Non immergere l’estremità nel tubo nell’acqua (rischio che l’acqua non de- fluisca dal tubo). Non piegare il tubo di scarico. Non posare nessun oggetto sul tubo. Procedimento

3. Assicurarsi che l’estremità terminale

del tubo sia posta più in basso rispetto all’estremità iniziale sul raccordo di scarico. Inclinazione di almeno 5% (5 cm/metro).

4. Spingere la lamiera di copertura da-

vanti alla rientranza. A tale scopo al- lentare la vite sulla lamiera di copertura e spingere la lamiera di copertura ver- so sinistra.

5. Portare l’estremità terminale del tubo

flessibile in uno scarico o in un serba- toio adeguato. Collegamento elettrico Procedimento

1. Assicurare che la tensione di rete

corrisponda alla tensione di collega- mento riportata nei dati tecnici.

2. Proteggere opportunamente la presa di

corrente e la rete di alimentazione.

3. In locali umidi o su cantieri installare un

interruttore differenziale.

4. Assicurarsi che la spina di alimenta-

zione sia adatta alla presa dell’edificio.

5. Assicurarsi che la presa utilizzata sia

stata messa a terra.

6. Inserire la spina nella presa.

9 Uso Impostare la lingua. Procedimento

1. Assicurarsi che il deumidificatore sia

disinserito e che la spina di alimenta- zione sia staccata.

2. Inserire la spina di alimentazione.

3. Tenere premuto il tasto per

4. Il display visualizza la lingua attual-

5. Impostare la lingua desiderata usando

6. Attendere 3 secondo, finché la lingua

selezionata non smette di lampeggiare. Durante il funzionamento dell’apparecchio non è possibile cambiare lingua. Deumidificare il locale. NOTA: Dopo il trasporto e dopo uno stoc- caggio prolungato, lasciare riposare il deumidificatore nella sua posizione finale per 15 minuti prima di metterlo in funzione. Procedimento

1. Assicurarsi che l’acqua condensata

possa defluire tramite un tubo di scari-

2. Premere il tasto .

Sul display lampeggia la scritta “Start”. Il funzionamento si avvia. Finché lampeggia la scritta “Stop” o “Start” non è possibile eseguire alcun comando.

3. Impostare l’umidità desiderata usando i

tasti a freccia . Il deumidifica- tore si avvia solo se l’umidità effettiva nel locale supera il valore di umidità ambientale impostato.

4. Scegliere la velocità della ventola. Per

farlo premere il tasto . Il deumidificatore continua a funzionare finché il valore di umidità ambientale im- postato non viene raggiunto o finché la39 vaschetta non è piena, quindi il funziona- mento si arresta. Svuotare la vaschetta. Sul display appare il messaggio che invita a svuotare la vaschetta. Procedimento

1. Svuotare la vaschetta.

Umidità raggiunta Sul display appare il messaggio che in- forma che il valore di umidità desiderato è stato raggiunto. Il valore di umidità am- bientale impostato è minore dell’umidità effettiva nel locale. Procedimento In caso di necessità impostare un valore di umidità da raggiungere più basso o il fun- zionamento permanente (funzionamento permanente da 31% a 70%). AD 810: scaricare l’acqua con la pompa. L’acqua condensata viene scaricata dalla pompa nel seguente modo: Procedimento

1. Assicurarsi che il tubo flessibile di

scarico porti a uno scarico o a un ser- batoio adeguato.

2. Inserire la pompa nel quadro comandi

pompa. A tale scopo azionare l’interruttore a bascula e tenerlo pre- muto finché l’acqua condensata non è stata scaricata dalla pompa.

nel caso del modello AD 810 scaricare l’acqua con la pompa.

4. Premere il tasto .

10 Manutenzione AVVERTENZA! Pericolo di danni alla salute a causa della polvere! Eseguire la pulizia del deumidificatore e del filtro con aria compressa solo in un ambiente aperto. Utilizzare maschera e occhiali protetti- vi. ATTENZIONE! Danni a cose! I prodotti detergenti possono danneg- giare le superfici. Utilizzare solo pro- dotti di pulizia delicati. Utilizzare solo pezzi di ricambio origi- nali. Pulizia e ispezione Procedimento

1. Spegnere il deumidificatore.

2. Scollegare la spina di alimentazione

es. con un aspirapolvere) o sostituirlo con uno nuovo.

4. Controllare il raccordo di scarico ed

eventualmente il tubo di scarico colle- gato.

5. Inserire un filtro nuovo o pulito. Utiliz-

zare solo filtri di ricambio originali.

6. Collegare il cavo di alimentazione.

7. In caso di necessità accendere il deu-

midificatore.40 Pezzi di ricambio e servizio di assi- stenza clienti In caso di domande sul deumidificatore o se sono necessari pezzi di ricambio, con- tattare il concessionario o il servizio di assistenza AERIAL.

11 Eliminazione dei guasti In caso di guasto verificare i se- guenti punti. Se necessario con- tattare il servizio di assistenza AERIAL.

AVVERTENZA! Durante i lavori di manuten- zione sussiste il rischio di avvelenamenti da refrigerante, lesioni, schiacciamento o folgo- razione! I lavori di riparazione o manutenzione su componenti elettrici devono essere ese- guiti esclusivamente dal fabbricante o da personale autorizzato. In caso di malfunzionamento, disinserire il deumidificatore e assicurarlo contro la riaccensione accidentale. Prima di iniziare eventuali lavori su parti calde, attendere che queste si siano suf- ficientemente raffreddate. Messaggi di guasto Indicazione sul display Possibile causa Rimedio

Filtro sporco. Pulire il filtro e se necessario sostituirlo con uno nuovo. Guasto all’apparecchio. Contattare il servizio di assi- stenza AERIAL.

Guasto alla pompa. Contattare il servizio di assi- stenza AERIAL.

Temperatura esterna < 1 °C oppure > 34 °C (ventilazione 2) o < 1 °C oppure > 31 °C (venti- lazione 1) L’apparecchio si avvia auto- maticamente non appena la temperatura > 5 °C oppure < 30°C.

Guasto al sensore ambiente. Contattare il servizio di assi- stenza AERIAL. Errore sensore Temp. ambiente 35 °C Difetto pompa Errore41 Guasti Problema Possibile causa Rimedio

Il deumidificatore deumidifica poco o per niente. Il filtro dell’aria è sporco. Il deu- midificatore riceve troppo poca aria. Sulla durata i filtri sporchi possono provocare danni all’apparecchio. Pulire il filtro e se necessario sostituirlo con uno nuovo.

Il deumidificatore non funziona/ Il ventilatore e il com- pressore non funzio- nano. Il deumidificatore è spento. Accendere il deumidificatore. Il deumidificatore è privo di ali- mentazione di corrente. Verificare l’alimentazione di corrente.

12 Messa fuori servizio, stoccaggio e stoccaggio Messa fuori servizio Procedimento

1. Spegnere il deumidificatore.

3. Scollegare la spina di alimentazione

4. Coprire il deumidificatore con un panno

per proteggerlo dalla polvere. Stoccaggio ATTENZIONE! Pericolo di lesione! Non impilare più di due deumidificatori l’uno sull’altro. AD 810 non può essere impilato! Assicurare il deumidificatore per evita- re che si ribalti. Procedimento Riporre il deumidificatore in magazzino a una temperatura compresa tra 0 °C e +40 °C. Smaltimento ATTENZIONE! Pericolo dovuto a mate- riali e sostanze Separare i materiali a seconda del tipo e smaltirli opportunamente come da disposizioni locali. Per lo smaltimento di mezzi ausiliari e d’esercizio attenersi alle disposizioni locali e alle indicazioni riportate nelle schede dei dati di sicurezza.

Non conferire il deumidi- ficatore tra i rifiuti dome- stici, ma rispettare le disposizioni di legge a riguardo.42 Dichiarazione di conformità CE Dichiarazione di conformità CE ai sensi della Direttiva macchine 2006/42/CE Allegato II 1.A Fabbricante: Dantherm Gmbh Oststrasse 148 22844 Norderstedt (Ger- mania) Prodotto: Deumidificatore Blue Dry

N° prodotto: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810 Descrizione del funzionamento: Il deumidificatore serve a deumidificare l’aria in ambien- ti chiusi a pressione atmosferica. Si dichiara espressamente che il prodotto è conforme alle disposizioni vigenti delle seguenti direttive:

• EG 2006/42/EG 2006Direttiva macchine

• 2014/30/EU Direttiva sulla compatibilità elettromagnetica (EMC) Sono state applicate le seguenti norme armonizzate: EN 60335-1:2012 EN 60335-2-40:2003 EN 60204-1:2006 EN378-2:2016 Persona responsabile per l’allestimento della documentazione tecnica: Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt
