KÄYTTÖOHJE AD 580 Aerial

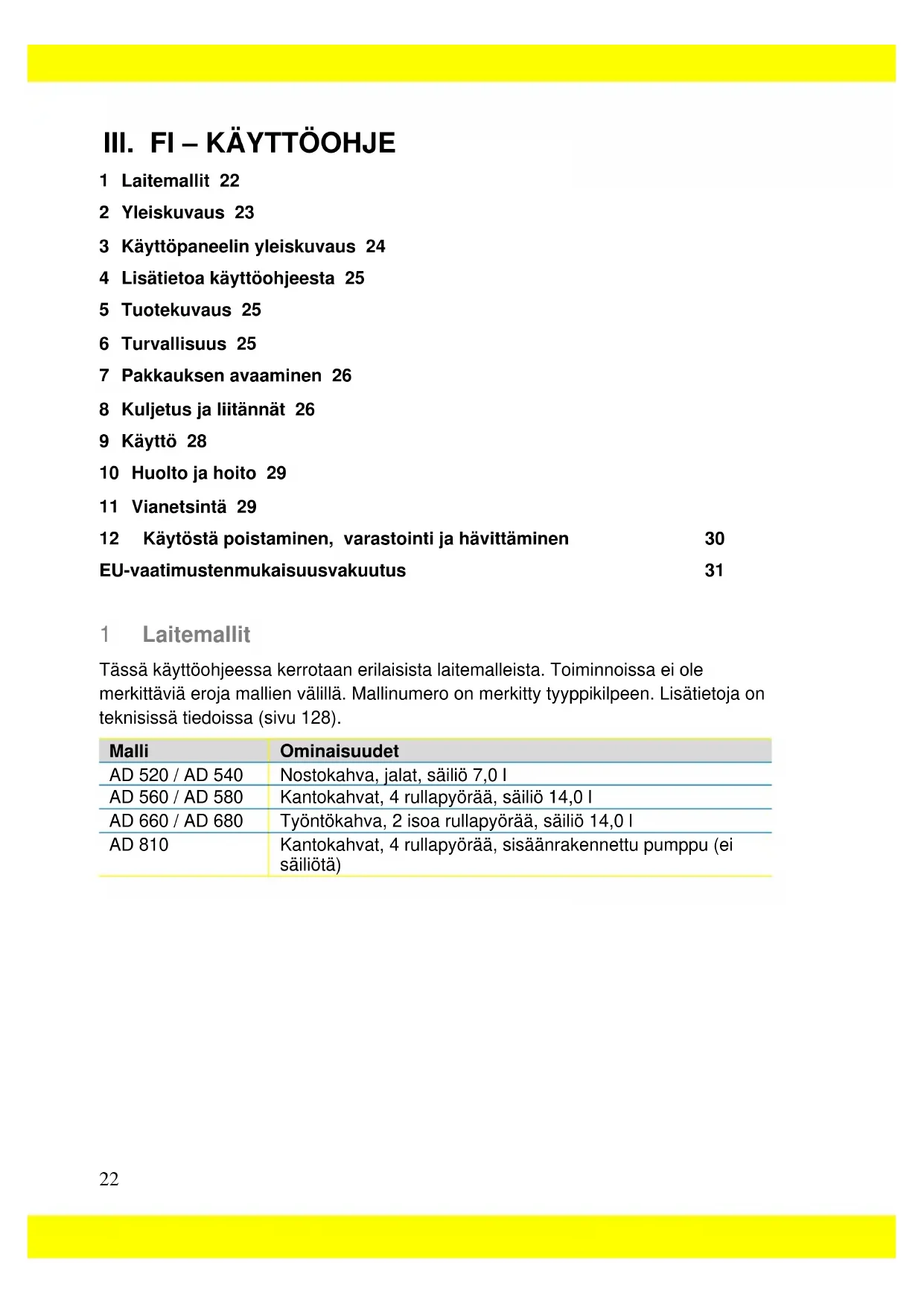

III. FI – KÄYTTÖOHJE

1 Laitemallit 22
2 Yleiskuvaus 23
3 Käyttöpaneelin yleiskuvaus 24
4 Lisätietoa käyttöohjeesta 25
5 Tuotekuvaus 25
6 Turvallisuus 25
7 Pakkauksen avaaminen 26
8 Kuljetus ja liitännät 26
9 Käyttö 28
10 Huolto ja hoito 29
11 Vianetsintä 29
12 Käytöstä poistaminen, varastointi ja hävittäminen 30

EU-vaatimustenmukaisuusvakuutus 31

1 Laitemallit

Tässä käyttöohjeessa kerrotaan erilaisista laitemalleista. Toiminnoissa ei ole merkittäviä eroja mallien välillä. Mallinumero on merkitty tyyppikilpeen. Lisätietoja on teknisissä tiedoissa (sivu 128).

Malli	Ominaisuudet
AD 520 / AD 540	Nostokahva, jalat, säiliö 7,0 l
AD 560 / AD 580	Kantokahvat, 4 rullapyörää, säiliö 14,0 l
AD 660 / AD 680	Työntökahva, 2 isoa rullapyörää, säiliö 14,0 l
AD 810	Kantokahvat, 4 rullapyörää, sisäänrakennettu pumppu (ei säiliötä)

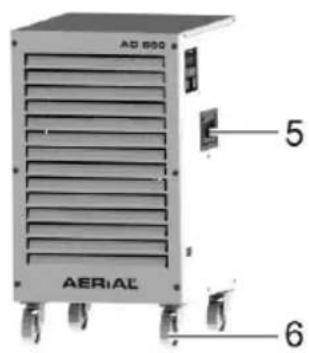

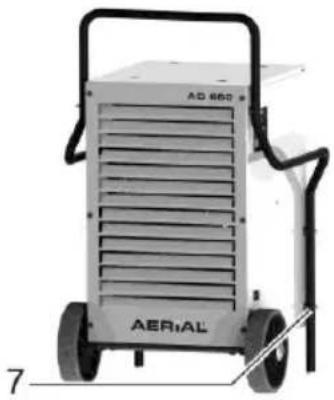

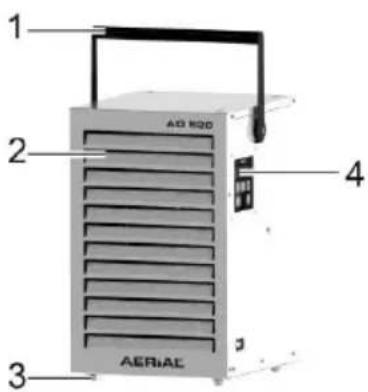

2 Yleiskuvaus

1 2 AD M2D 4 3 AERIAL

AD 800 AERIAL 5 6

1	Nostokahva	5	Kantokahva
2	Ilmanpoistoaukko	6	Rullapyörät
3	Jalat	7	Työntökahva
4	Käyttöpaneeli

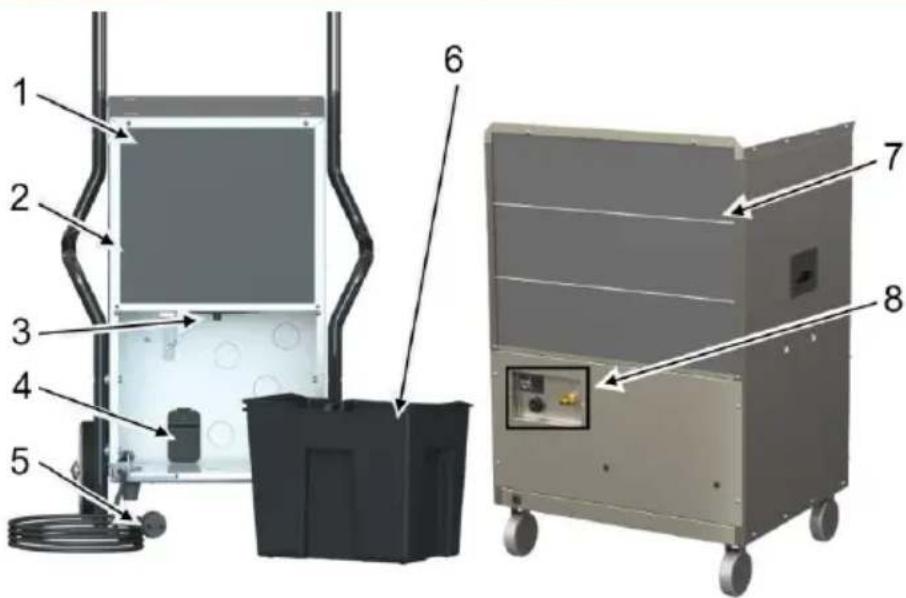

1	Anturi (suodattimen takana)	5	Pistoke
2	Ilmanottoaukko ja suodatin	6	Säiliö
3	Valinnaisen poistoletkun liitäntä	7	Suodattimen pidike
4	Liitännät pumppusarjalle/ kastepisteanturille (valinnaisia lisävarusteita)	8	Pumpun käyttöpainike (vain AD 810), Amphenol-liitäntä kastepisteanturille ja sovitin

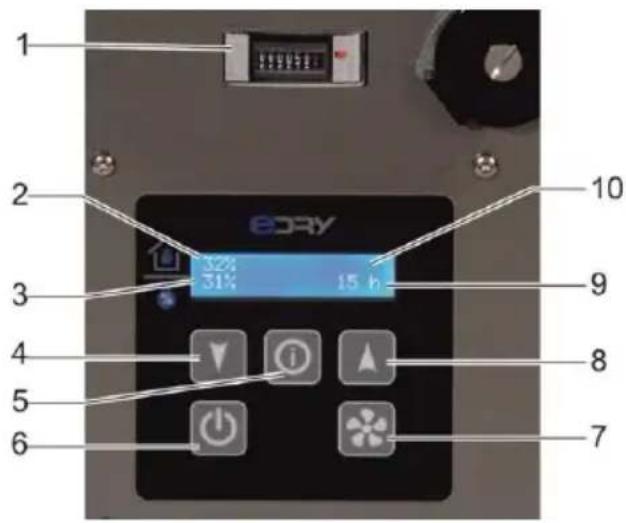

3 Käyttöpaneelin yleiskuvaus

1 2 3 4 5 6 eCry 32% 31% 15 h 9 8 7 10

Kuva 3: Käyttöpaneelin yleiskuvaus

1	Kilowattituntimittari (MID) (ei AD 810, jossa mittari on näytöllä)
2	Todellinen ilmankosteus
3	Asetettu ilmankosteus
4	Ilmankosteusarvon pienentäminen
5	Info-painike
6	Virtapainike
7	Tuuletusnopeus
8	Ilmankosteusarvon suurentaminen
9	Käyttötunnit
10	Näyttö

Painike	Lyhyt painallus	5 sekunnin painallus	Näyttö
	Pienentää/suurentaa asetettua ilmankosteutta 1 %:lla	Pienentää/suurentaa asetettua ilmankosteutta
	Kielivalikossa: muuttaa kielivalintaa	5 %:lla
	Käynnistää/sammuttaa kuivaimen		Start45% 12345h
			Stop
	Muuttaa tuuletusnopeuttaKorkea: nopea tuuletusMatala: hidas tuuletus		Puhallin nopeusKorkea
			Puhallin nopeusMatala
	Kun pistoke on ensin irrotettu ja sitten kytketty: näyttää kielivalinnan		Kielisaksa

4 Lisätietoa käyttöohjeesta

Tätä käyttöohjetta ei saa kopioida, monistaa tai levittää ilman valmistajan kirjallista lupaa.

Tärkeää: Lue ohje huolellisesti ennen laitteen käyttöä. Säilytä ohje myöhempää käyttöä varten.

5 Tuotekuvaus

Ilmankuivain säätelee tilan ilmankosteutta. Käytön aikana syntynyt kondenssivesi ohjataan säiliöön tai pumpataan pois sisäänrakennetulla pumpulla (vain AD 810 -mallissa). Kuivaimessa on automaattinen sulatustoiminto.

Toimituksen sisältö

■ Ilmankuivain
■ Säiliö (laitteessa)
■ Käyttöohje
■ Vain AD 810: poistoletku 14 × 2 mm, pikaliitin, letkunkiristin 10–16 mm

Valinnaiset lisävarusteet

■ Pumppusarja
■ Kastepisteanturi
■ Seinäteline (AD 520/540)
■ Poistoletku

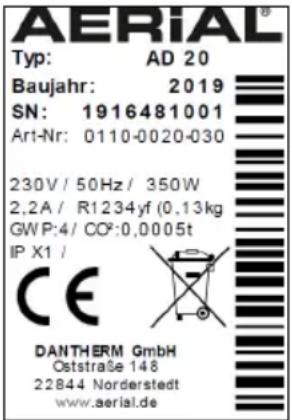

Tyyppikilpi

Tyyppikilpi on laitteen kotelossa.

6 Turvallisuus

Asianmukainen käyttö ja käyttöedellytykset

Ilmankuivain poistaa ilmasta kosteutta normaalissa ilmanpaineessa suljetuissa tiloissa, kuten kellareissa, autotalleissa ja varastohalleissa.

Ilmankuivainta saa käyttää ja säilyttää vain tiloissa, joiden pinta-ala on yli 4 m².

Ilmankuivainta saa käyttää vain teknisten tietojen (sivu 128) mukaisesti.

Lapset tai fyysisiltä, sensorisilta ja henkisiltä kyvyiltään rajoittuneet henkilöt eivät saa käyttää laitetta.

Jokaisen käyttäjän on luettava käyttöohje ja ymmärrettävä sen sisältö.

Ennakoitava väärinkäyttö

Ilmankuivainta ei saa sijoittaa

■ räjähdysvaaralliseen tilaan
■ aggressiiviseen ympäristöön (esimerkiksi kemikaaleista johtuen)
■ tilaan, jossa veden pH-arvo on alle 7,0 tai yli 7,4
■ tilaan, jossa suolan tai nesteen suolan pitoisuus on yli 1 % (esimerkiksi suolakylpyhuoneet)
■ tilaan, jossa on otsonoitua ilmaa tai paljon liuottimia tai pölyä.

Yleiset turvallisuusohjeet

VAROITUS! Kylmäaineen aiheuttama räjähdys-, palo- ja myrkytysvaara!

Laitteessa on hajutonta ja syttyvää kylmäainetta, joka voi väärin käytettynä aiheuttaa räjähdyksen, tulipalon, myrkytyksen tai muita henkilövahinkoja. Kylmäainepiiri on paineistettu.

- Sulatustoimintoa ei saa nopeuttaa minkäänlaisilla apuvälineillä.

Ilmankuivainta ei saa säilyttää tilassa, jossa on pysyviä syttymislähteitä, kuten avotulta, käynnissä olevia kaasulaitteita tai sähkölämmittimiä.
Ilmankuivainta ei saa porata tai polttaa.
Laitetta saa käyttää vain sellaisissa tiloissa, joiden pinta-ala on yli 4 m².
Kylmäainepiiriä koskevat työt on jätettävä valmistajalle tai tämän valtuuttamalle ammattilaiselle. Kylmäainepiiri on tyhjennettävä asianmukaisesti ennen sitä koskevia töitä.
Kansallisia kaasuasennusmääräyksiä on noudatettava.
Kylmäainetta ei saa päästää ilmaan tai hävittää talousjätteenä.
Vältä kosketusta kylmäaineen kanssa.

VAROITUS! Sähköiskun vaara!

Jännitteisten osien käsitteleminen tai jännitteisissä osissa oleva vesi voi aiheuttaa hengenvaarallisen sähköiskun.

Vältä veden joutumista kosketuksiin jännitteisten osien kanssa.
Sammuta kuivain ja irrota pistoke aina ennen laitteen siirtämistä.
- Tyhjennä vesisäiliö aina ennen laitteen siirtämistä.
Sähköosia koskevat työt on jätettävä valmistajalle tai valtuutetulle ammattilaiselle.

7 Pakkauksen avaaminen

Toimintaohjeet

1. Tarkista, että toimitus sisältää kaikki osat ja ne ovat ehjiä. Jos havaitset puutteita tai vaurioita, ota yhteyttä jälleenmyyjään.
2. Poista pakkausmateriaalit ja hävitä ne paikallisten määräysten mukaisesti.

8 Kuljetus ja liitännät

Kuljetus

VAROITUS! Laitteen kaatumisen aiheuttama puristumisvaara!

→ Ilmankuivain on kuljetettava pystyasennossa ja niin, ettei se pääse kaatumaan tai liukumaan.
- Ilmankuivain on sijoitettava tasaiselle ja tukevalle alustalle.

VAROITUS! Säleikön aiheuttama puristumis- ja leikkautumisvaara!

Kun kuljetat ilmankuivainta, pidä kiinni kahvoista.
→ Älä pidä kiinni suodattimesta.

HUOMIO! Ilmankuivaimen kuljettamisen aiheuttama puristumis- ja loukkaantumisvaara!

Kun kuljetat ilmankuivainta, pidä kiinni kahvoista.
Painavia laitteita on kuljetettava kahden henkilön voimin.

Toimintaohjeet

1. Varmista, että säiliö on tyhjä tai kondenssivesi on pumpattu pois (AD 810).
2. Varmista, että poistoletku (valinnainen) ja virtajohto on irrotettu laitteesta.
3. AD 560/AD 580/AD AD 810: Vapauta rullapyörien jarrut.
4. Siirrä ilmankuivain sen käyttöpaikkaan. Painavia pyörättömiä laitteita on kuljetettava kahden henkilön voimin.
5. AD560/AD580/AD810 Lukitse rullapyörien jarrut, jotta laite ei pääse liikkumaan.

HUOMAUTUS: Ilman on päästävä kiertämään vapaasti. Ilma-aukkoja ei saa peittää. Ilmanpoistoaukon ja suodattimen eteen on jätettävä vähintään 1 metri vapaata tilaa.

Säilion asentaminen

Ei koske AD 810 -mallia tai laitteita, jotka on varustettu valinnaisella poistoletkulla.

Toimintaohjeet

Aseta säiliö ilmankuivaimeen.

AD 810: Poistoletkun liittäminen

AD 810 -malliin on liitettävä toimituksen sisältämä poistoletku.

HUOMIO! Suorituskyvyn alenemisen vaara!

→ Poistoletkua ei saa taittaa.
Letkuun ei saa työntää esineitä.

Toimintaohjeet

1. Kiinnitä pikaliitin poistoletkuun ja varmista kiinnitys letkunkiristimellä.
2. Kiinnitä poistoletku laitteen taustapuolella olevaan sovittimeen.
3. Aseta letkun pää poistoviemäriin tai kondenssivedelle tarkoitettuun astiaan (korkeusero enintään 4 m).

Valinnaisen poistoletkun liittäminen

Tarvittaessa kaikkien laitteiden (AD 810 -mallia lukuun ottamatta) kondenssiveden poistamiseen voidaan käyttää poistoletkua säiliön sijaan. Huomioi tällöin seuraavat seikat:

HUOMIO! Suorituskyvyn alenemisen vaara!

Letkun pää ei saa koskettaa vettä (vesi voi nousta takaisin letkuun).
→ Poistoletkua ei saa taittaa.
Letkuun ei saa työntää esineitä.

Toimintaohjeet

1. Ota säiliö pois laitteesta.
2. Kiinnitä letku (12 × 2 mm) letkunpidikkeen avulla poistoliitäntään.

1. Varmista, että letkun pää on liitännän päätä syvemmällä. Kaltevuuden on oltava vähintään 5 % (5 cm/m).
2. Siirrä ylempi peitelevy aukon eteen löysäämällä peitelevyn ruuvia ja liu'uttamalla peitelevyä vasemmalle.

1. Aseta letkun pää poistoviemäriin tai kondenssivedelle tarkoitettuun astiaan.

Sähköliitäntä

Toimintaohjeet

1. Varmista, että verkkojännite vastaa teknisissä tiedoissa annettua jännitettä.
2. Varmista pistorasian ja sähköverkon turvallisuus.
3. Märkätiloissa ja rakennustyömailla on käytettävä vikavirtasuojakytkintä.
4. Varmista, että pistoke soveltuu käytettäväksi pistorasian kanssa.
5. Varmista, että pistorasia on maadoitettu.
6. Työnnä pistoke pistorasiaan.

9 Käyttö

Kielen valinta

Toimintaohjeet

1. Varmista, että ilmankuivaimen virta on sammutettu ja pistoke on irrotettu pistorasiasta.
2. Työnnä pistoke pistorasiaan.
3. Pidä painiketta painettuna viiden sekunnin ajan.
4. Näytöllä näkyy valittu kieli.
5. Valitse haluamasi kieli nuolipainikkeilla

1. Odota kolme sekuntia, jolloin valittu kieli lakkaa vilkkumasta.

Kieltä ei voi vaihtaa laitteen käytön aikana.

Ilmankuivaustoiminto

HUOMAUTUS: Ennen käyttöönottoa sekä kuljettamisen ja pidemmän varastoinnin jälkeen ilmankuivain on ensin siirrettävä käyttöpaikalleen, minkä jälkeen on odotettava 15 minuuttia ennen sen käynnistämistä.

Toimintaohjeet

1. Varmista, että kondenssivesi pääsee valumaan poistoletkun kautta tai säiliöön.

2. Paina painiketta

Näyttöruudulla vilkkuu "Start". Ilmankuivaustoiminto käynnistyy. Käyttöpaneelin painikkeita voi painaa vasta, kun "Stop" tai "Start" lakkaa vilkkumasta näytöllä.

1. Aseta haluamasi ilmankosteus

nuolipainikkeilla Ilmankuivain käynnistyy vain, jos

todellinen ilmankosteus on asetettua ilmankosteutta korkeampi.

1. Valitse tuuletusnopeuden taso

Ilmankuivaustoiminto pysyy käynnissä, kunnes asetettu ilmankosteus saavutetaan tai säiliö täyttyy.

Säiliön tyhjentäminen

Näytöllä kehotetaan tyhjentämään säiliö ("tankki taeynnae").

Toimintaohjeet

1. Tyhjennä säiliö.

Asetetun ilmankosteuden saavuttaminen

Näytöllä todetaan, että asetettu ilmankosteus on saavutettu ("Kosteus OK"). Asetettu ilmankosteus on tällöin pienempi kuin todellinen ilmankosteus.

Toimintaohjeet

Pienennä tarvittaessa ilmankosteuden asetusarvoa tai ota käyttöön jatkuva ilmankuivaustoiminto (31–70 %).

AD 810: veden pumppaaminen

Tarvittaessa kondenssivesi voidaan pumpata laitteesta seuraavasti:

Toimintaohjeet

1. Varmista, että letkun pää on asetettu poistoviemäriin tai kondenssivedelle tarkoitettuun astiaan.
2. Käynnistä pumppu painamalla pumpun käyttöpainiketta. Aloita pumppaus vipukytkimen avulla ja pidä se kytkettynä niin kauan, kunnes kondenssivesi on pumpattu laitteesta.

1. Tarvittaessa poista vesi tyhjentämällä säiliö tai pumppaamalla (AD 810).

2. Paina painiketta

10 Huolto ja hoito

VAROITUS! Pölyn aiheuttama terveyshaittojen vaara!

Ilmankuivaimen ja suodattimen saa puhdistaa paineilmalla vain avoimessa tilassa.
Käytä hengityssuojainta ja suojalaseja.

HUOMIO! Esinevahingon vaara!

Puhdistusaineet voivat vaurioittaa laitteen pintoja. Käytä vain mietoja puhdistusaineita.
Käytä vain hyväksyttyjä alkuperäisvaraosia.

Puhdistaminen ja tarkastus

Toimintaohjeet

1. Sammuta ilmankuivain.
2. Irrota pistoke pistorasiasta.
3. Irrota suodatin. Puhdista se esimerkiksi imuroimalla tai vaihda se tarvittaessa.

4. Tarkasta poistoliitännän ja mahdollisen poistoletkun kunto.

5. Aseta puhdistettu tai uusi suodatin paikalleen. Käytä vain hyväksyttyjä alkuperäissuodattimia.

6. Työnnä pistoke pistorasiaan.
7. Käynnistä ilmankuivain tarvittaessa.

Varaosat ja asiakaspalvelu

Jos sinulla on kysyttävää laitteen toiminnasta tai tarvitset varaosia, ota yhteyttä jälleenmyyjään tai AERIAL-huoltoon.

11 Vianetsintä

Jos laite ei toimi oikein, käy läpi seuraavat kohdat. Ota tarvittaessa yhteyttä AERIAL-huoltoon.

VAROITUS! Huollon aikana on olemassa kylmäaineen aiheuttaman myrkytyksen sekä tulipalon, puristumisen ja sähköiskun vaara!

→ Huolto- ja korjaustyöt on jätettävä valmistajalle tai valtuutetulle ammat-tilaiselle.
Jos ilmankuivain ei toimi oikein, sammuta se ja estä uudelleenkäynnistäminen.
Anna kuumenneiden osien jäähtyä riittävästi ennen töiden aloittamista.

Vikailmoitukset

Näytön teksti	Mahdollinen syy	Ratkaisu
Virhe	Suodatin on likainen.	Puhdista suodatin tai vaihda se tarvittaessa.
	Laitteessa on toimintahäiriö.	Ota yhteyttä AERIAL-huoltoon.
Haeirioe Pumppu	Pumpussa on toimintahäiriö.	Ota yhteyttä AERIAL-huoltoon.
Huonelaempoetila 35 °C	Ulkolämpötila on < 1 °C tai > 34 °C (Korkea) tai < 1 °C tai > 31 °C (Matala).	Ilmankuivaustoiminto käynnistyy automaattisesti, kun lämpötila on > 5 °C tai < 30°C.
Anturivika	Anturissa on toimintahäiriö.	Ota yhteyttä AERIAL-huoltoon.

Viat

Ongelma	Mahdollinen syy	Ratkaisu
Ilmankuivain poistaa kosteutta vain heikosti tai ei lainkaan.	Suodatin on likainen.Ilmankuivain saa liian vähän ilmaa. Likaantuneet suodattimet voivat vaurioittaa laitetta ajan mittaan.	Puhdista suodatin tai vaihda se tarvittaessa.
Ilmankuivaustoiminto ei käynnisty / tuuletin ja kompressori eivät toimi.	Ilmankuivain on sammutettu.	Käynnistä ilmankuivain.
	Ilmankuivaimen virransyöttö on katkaistu.	Tarkista kytkennät.

12 Käytöstä poistaminen, varastointi ja hävittäminen

Käytöstä poistaminen

Toimintaohjeet

1. Sammuta ilmankuivain.
2. Poista vesi tyhjentämällä säiliö tai pumppaamalla.
3. Irrota pistoke pistorasiasta.
4. Suojaa ilmankuivain pölyltä peittämällä se kankaalla.

Varastointi

HUOMIO! Loukkaantumisvaara!

Päällekkäin saa pinota korkeintaan kaksi ilmankuivainta.
→ AD 810 -malli ei ole pinottava!
- Varmista, että ilmankuivain ei pääse kaatumaan.

Toimintaohjeet

Ilmankuivaimen varastointilämpötila on 0 °C – +40 °C.

Hävittäminen

HUOMIO! Materiaalien ja aineiden aiheuttama vaara

Lajittele materiaalit ja hävitä ne paikallisten jätemääräysten mukaisesti.
Noudata lisä- ja polttoaineiden hävittämisessä paikallisia määräyksiä ja käyttöturvallisuustiedotteen vaatimuksia.

Ilmankuivainta ei saa hävittää talousjätteenä, vaan se on kierrätettävä voimassa olevan lainsäädännön mukaisesti.

EU-vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus konedirektiivin 2006/42/EY liitteen II 1.A mukaisesti

Valmistaja: Dantherm GmbH

Oststrasse 148

22844 Norderstedt

Tuote: Ilmankuivain

Blue Dry

Tuotenumero: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810

Toiminnan kuvaus: Ilmankuivain poistaa ilmasta kosteutta normaalissa ilmanpaineessa suljetuissa tiloissa.

Vakuutamme täten, että tuote on seuraavien direktiivien oleellisten vaatimusten mukainen:

■ 2006/42/EG konedirektiivi
- 2014/30/EU direktiivi sähkömagneettisesta yhteensopivuudesta (EMC).

Seuraavia yhdenmukaistettuja standardeja on noudatettu:

EN 60335-1:2012

EN 60335-2-40:2003

EN 60204-1:2006

EN378-2:2016

Teknisen dokumentaation laatimiseen valtuutettu henkilö:

Manfred Föhlisch, toimitusjohtaja
